Схемы подключения датчика движения для включения света с включателем и без такового

Способы подключения

Подключение датчика движения заключается в соединении входа его силовой цепи с источником электричества, а выхода – с управляемым элементом (лампой освещения, электродвигателем, звонком). Делается это по тому же принципу, который используется при установке механических выключателей – в разрыв фазной линии.

Силовая цепь прибора имеет три вывода (клеммных зажима), которые скрываются под съемной крышкой корпуса. Они обозначаются буквенными литерами:

  • N – нейтральный вывод, общий для всех элементов электрической схемы;
  • L – фазная линия (вход);
  • A – точка подключения нагрузки (выход).

На крышке обычно находится схема включения, которая верна, если вы устанавливаете датчик движения вместо выключателя. Однако существуют и другие решения, применяя которые можно существенно разнообразить способы использования чувствительных элементов.

Одиночная установка

Самый простой способ, практически не отличающийся от того, что используется при установке механического выключателя. Разводка токопроводящих жил делается следующим образом:

  • К нейтрали питающей линии подключается провод, идущий на зажим N датчика, а также один из двух, идущий к потребителю.
  • К фазе питающей линии подключается провод, идущий на зажим L датчика.
  • С зажима A датчика в клеммную коробку подается провод, который соединяется с оставшейся жилой, идущей к потребителю.

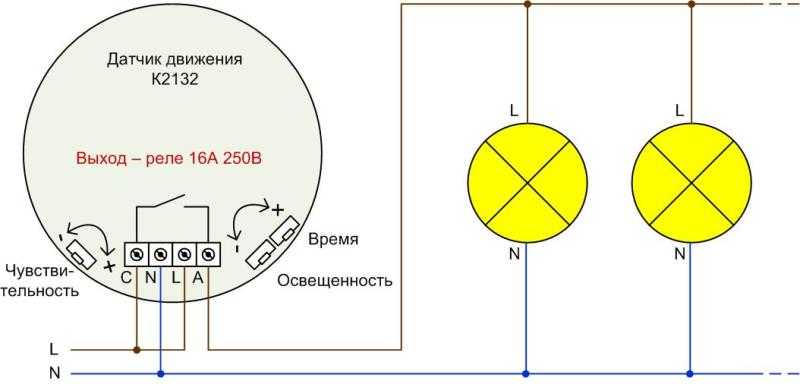

Схема о том, как подключить датчик движения к лампочке, представлено ниже.

Обратите внимание, что если вы хотите подключить прибор, например, к светодиодной ленте, то этого нельзя делать напрямую, поскольку питается она постоянным током и напряжением 12 или 24 вольта. Провода с выводов N и A необходимо присоединить к входным клеммам отдельного блока питания, имеющих соответствующую маркировку (мнемосимвол переменный ток)

Преимущество способа в его простоте. Недостаток – в ограниченном функционале, а также в том, что он ставит вас в зависимость от работоспособности прибора. Перед вами обязательно возникнет вопрос о том, как отключить датчик движения, если он отказал, или надобность в нем отпала.

Групповая установка

Группы можно составлять из электронных и механических коммутаторов, рассчитанных на один тип питания (переменный или постоянный ток), а также равные номиналы напряжения и тока. Подключение элементов производится последовательно или параллельно друг другу.

Последовательное подключение двух датчиков движения заключается в том, что вывод A первого по цепи соединяется с клеммой L последующего. При этом светильники в обеих комнатах подключаются параллельно друг другу – каждый к выводу A своего прибора управления. В этом случае второй по ходу цепи прибор срабатывает только при включении первого.

Параллельная коммутация датчиков применяется, если конфигурация помещения сложная и можно выйти из поля зрения одного из приборов, фактически оставаясь на месте. Или если в светильнике можно включить одну или несколько групп ламп, отличающихся мощностью. В этом случае объединяются входы силовых цепей, а выводы A остаются автономными.

Подключение прожектора с датчиком движения, у которого нет фотоэлектрического элемента (устаревшая модель) приведет к тому, что свет будет включаться и днем. Для исключения этого казуса последовательно с ним, первым в цепи, включается прибор, реагирующий на уровень освещенности.

Частое повторение цикла-включения выключения отрицательно влияет на работоспособность светильников. В меньшей степени это касается ламп накаливания, но и они долго не выдержат. Поэтому параллельно датчику устраивается обходная линия (байпас), в которой устанавливается обычный механический выключатель. Если его контакты замкнуты, то свет будет гореть постоянно. Точками подключения являются зажимы L и A.

Что такое датчик движения для освещения

Приборы фиксации движения и присутствия человека стали всё чаще проникать в повседневную жизнь. Зародившись в недрах военной и охранной индустрии, со временем они стали товаром народного потребления. Сегодня датчики можно увидеть не только на охраняемых объектах, но и в местах проживания гражданского населения, в частности, во дворах, на лестничных площадках и даже в квартирах. Не углубляясь в технические подробности, можно сказать лишь, что устройство сенсорных приборов основано на применении достижений электроники и оптической техники, использовании компактных микропроцессоров и технологий дистанционной передачи сигнала.

Датчик движения имеет компактные размеры

Выделяют несколько видов датчиков движения (не путать с датчиками присутствия), различающихся по конструктивным решениям.

  1. Ультразвуковые. Принцип их действия основан на явлении эхолокации. Прибор излучает ультразвуковой сигнал, который отражаясь от движущегося объекта, изменяет свою частоту. Анализируя отражённый сигнал, датчик улавливает малейшие движения в окружающей среде. Подобным образом работает слуховой аппарат летучей мыши.

  2. Инфракрасные. Работа этого прибора основана на изменениях электрических свойств чувствительного фотоэлемента. Главной деталью является пироэлектрический датчик, который при изменении фона инфракрасного излучения, посылает сигнал на размыкание (или замыкание) цепи электрического тока. Принцип действия имеет пассивный характер, не связанный с излучением.

  3. Микроволновые. Принцип действия тот же, что и у ультрафиолетового датчика, но локация производится высокочастотными электромагнитными волнами. Благодаря этому значительно повышается точность прибора.

  4. Гибридные. Наиболее совершенный вид датчиков движения, совмещающий в себе одновременно несколько типов. Например, инфракрасного и микроволнового. Такое сочетание позволяет наиболее точно анализировать перемещения в секторе обзора.

Область применения датчиков в повседневной жизни:

  • автоматизация управления наружной осветительной техникой;
  • обустройство системы охранных сигнализаций, защита от посягательств на имущество, контроль проникновения на частные объекты — дома, квартиры, автомобили;
  • включение в оборудование для контроля различных систем «умного дома», например, вентиляции воздуха, автоматического включения оборудования и другие;
  • управление процессами, находящимися вне зоны прямого наблюдения.

Таблица: эксплуатационные характеристики датчиков движения

Разновидность датчиков движения Достоинства Недостатки
Ультразвуковой
  • хорошо адаптирован к климатическим воздействиям;
  • не боится повышенной влажности и запылённости;
  • характеризуется невысокой стоимостью.
  • плохо реагирует на плавные движения, хорошо откликается лишь на резкие перемещения;
  • имеет ограниченный сектор контролируемой территории;
  • негативно влияет на самочувствие домашних питомцев, которые воспринимают УВ как сигнал тревоги.
Инфракрасный
  • абсолютно безопасен для человека и животных;
  • удобен в эксплуатации внутри помещений;
  • имеет широкий диапазон настроек угла наблюдения и дальности действия.
  • зависит от посторонних факторов в открытых условиях, например, яркого солнечного света, погодных изменений;
  • имеет ограниченный диапазон рабочей температуры;
  • не реагирует на объекты, облачённые в теплоизолирующую одежду;
  • часто ложно срабатывает при работе вне помещения.
Микроволновый
  • прекрасно адаптирован к резким перепадам температур;
  • чётко реагирует на мельчайшие движения;
  • характеризуется компактностью, небольшими габаритами;
  • способен работать в нескольких независимых зонах контроля.
  • срабатывает при движении объектов, находящихся за границами зоны наблюдения (за тонкими перегородками, окнами и т. п.);
  • может быть опасным для здоровья человека и животных;
  • относительно дорого стоит.
Комбинированный
  • оснащён микропроцессором, анализирующим поступающие сигналы;
  • наиболее точный из всех видов датчиков.

Двухпроводное подключение датчика движения

Первым делом
определитесь, какая у вас модель датчика по типу подключения. Они бывают двух и
трехпроводными.

Сначала изучим простейшую двухпроводную схему.

Двухпроводные датчики движения чаще всего ставят в обычные подрозетники. Общая картина его подключения состоит из 4-х элементов:

автоматический выключатель для подачи питания 220В

распредкоробка

сам датчик

светильники

Подключение прибора аналогично монтажу одноклавишного выключателя света. То есть, вам нужно подвести питающую фазу к датчику, и через него пустить ее на светильник.

При этом связку «датчик — светильник», лучше использовать на отдельном контуре, а не сажать его на общее освещение.

Рассмотрим процесс монтажа с самого начала. Первым делом заводите трехжильный кабель ВВГнг-Ls 3*1,5мм2 от автомата в щитке в распредкоробку. Обозначаете и маркируете его жилы: фаза, ноль, земля.

Далее протягиваете уже двухжильный провод до места установки датчика.

Где его лучше всего размещать?

Классический вариант для моделей устанавливаемых в подрозетник — на высоте 1,2-2,0м от уровня пола.

Не путайте
их с настенными устройствами, размещаемыми в проходных коридорах или подъездах
многоэтажек, либо на входе в здание. Эти обычно задираются под самый потолок,
недалеко от дверей.

Также
обратите внимание, чтобы никакие открытые двери не перекрывали угол обзора
датчика

Еще их не
рекомендуется ставить над батареей или другими нагревательными приборами.

Далее,
кабель идущий на светильник, также заводим в распредкоробку. Внутри нее
соединяем все жилы в следующей последовательности.

Сначала
ноли. От кабеля питания — на кабель светильника.

Далее заземление,
если оно конечно есть.

А вот фазу с
автомата, соединяем с одной из жилой, уходящей вниз на датчик (L). Вторую жилу
от кабеля датчика, пускаем на светильник (L датчика).

Осталось
подключить в подрозетнике сам датчик. Приходящую фазу с условным обозначением
L, заводим на соответствующую клемму.

Вторую жилу подключаем на клемму, где нарисован осветительный прибор или знак «нагрузка», как на рисунке внизу.

Осталось
спрятать в подрозетник весь механизм и установить декоративную рамку.

Далее на передней панели производим настройку. Для этого выкручиваете по порядку все «флажки».

1 — переводите устройство в автоматический режим

2-выставляете порог чувствительности

Дабы датчик не включался днем или в другое, не нужное вам время суток, в зависимости от уровня освещенности и силы светового потока.

3-задаете время, через которое освещение отключится, как только исчезнет движение в зоне действия прибора

На этом все.
Подаете напряжение и проверяете работу всей схемы.

Преимущества
подобной двухпроводной схемы и данных датчиков движения:

простота монтажа и подключения

возможность принудительного включения освещения без дополнительных выключателей света

универсальность

Вы легко можете заменить любой одноклавишный выключатель подобным устройством и автоматизировать свою систему освещения, без каких либо капитальных затрат.

Однако есть и недостатки. Данные приборы зачастую плохо работают с энергосберегающими и светодиодным лампочками.

Они начинают
мерцать, иногда очень даже сильно.

Как это работает?

Применение инфракрасного чувствительного прибора само по себе может доставить неудобства. Давайте представим себе ситуацию, когда система будет включать свет каждой кошке, собаке или маленькой мышке. Следовательно, неотъемлемой частью датчика должен быть детектор массы. Он проанализирует количество выделяемого тепла и не станет включать свет для маленького животного.

При открытии двери гаража, устройство срабатывает на движение, чтобы избежать такого неудобства, в цепь включается обыкновенный выключатель. Перед тем, как залезть под машину, нужно его включить, а уходя выключить.

Веранда, через которую часто ходят люди, датчик будет постоянно включать свет при проходе каждого человека. Если установить контролер освещенности, он не позволит этого делать в светлое время суток.

Становится очевидным, что устройство – это не просто прибор, тупо реагирующий на определенное действие. Это система, разумно реагирующая на окружающее в соответствии с заданными ей настройками.

Принципиальные электрические схемы подключения

Подключение датчика движения в цепь для управления устройством освещения в целом не должно вызвать большой сложности даже для обычного пользователя, который не сильно разбирается в электрике. Конечно, такой монтаж лучше всего доверить профессиональному электрику, но, чтобы сохранить деньги, можно ознакомится с приведенными ниже принципиальными схемами и подключить всё самостоятельно.

Двухпроводное подключение датчика движения

Такой способ подключения датчика движения выполняется с помощью двух проводов и предполагает наличие только фазы (без использования ноля). Такие устройства часто применяют для монтажа в стандартные подрозетники для замены обычных выключателей или для совместного использования выключателей и датчиков движения.

Такие датчики движения имеют всего два вывода: первый служит для подключения питающей фазы, а второй для отходящего фазного проводника к светильнику. Всё подключение делается по аналогии с обычным одноклавишным выключателем без использования ноля.

Этот способ часто применяется при внедрении датчиков движения в помещения с уже произведенным ремонтом, так как позволяет заменить клавишные выключатели на переключатель с датчиком движения.

Трёхпроводная схема подключения

Самая распространенная схема для подключения датчиков движения – та, которая имеет трехпроводную схему подключения

Они применяются как внутри помещений, так и на улице (при установке на улице важно обращать внимание на степень пыле- и влагозащищенности)

Для подключения трехпроводных датчиков необходимо подводить к ним фазу и ноль. Схема выглядит следующим образом:

Подводящие провода к датчику подключаются к выводам L (фаза) и N (нуль), а отходящий к выводу L’ (или другой буквой, например, A).

Схема включения датчика движения с выключателем

Данный способ очень удобен для управления освещением, так как позволяет включать и отключать осветительный прибор вне зависимости от времени суток, а также исправности и чувствительности датчика движения.

READ Как подключить компьютерный монитор в машину

Можно также подключить выключатель последовательно с датчиком движения до него и отключать им как сам датчик, так и осветительный прибор. Сложно представить, где может использоваться такая схема подключения, так как она имеет очевидные минусы:

Схема подключения нескольких датчиков

Для управления светом можно подключать несколько датчиков движения. Такой способ используют в просторных помещениях или длинных коридорах. Например, в длинном коридоре нет возможности управления освещением с помощью одного датчика, так как он имеет ограничение по радиусу действия (обычно 10-12 метров), а если имеются повороты, то еще сложнее включать свет таким способом. Для этого в проходных зонах устанавливают несколько датчиков движения с шагом установки равным радиусу их действия. В этом случае человек, выходя из зоны действия одного устройства, непременно попадет в зону действия другого датчика и свет не отключится.

Для корректной работы освещения применяют параллельное подключение таких приборов регистрации движения, при этом не имеет значение их количество в цепи.

Схема с пускателем или контактором

Для управления мощными нагрузками, например, для управления уличным освещением, состоящим из светильников мощностью более 1 кВт, управление напрямую с помощью датчика движения не годится – он может выйти из строя из-за большого тока, проходящего через него.

В таком случае используется схема с включением нагрузки с помощью магнитного пускателя или контактора. Схема управления будет выглядеть следующим образом:

Работать это будет так: при регистрации движения, датчик подает напряжения на катушку пускателя, соленоид в пускателе с помощью электромагнитной индукции замыкает контакты и включает нагрузку. При этом датчик движения и нагрузка имеют гальваническую развязку и не связаны между собой.

Настройка датчика движения для освещения

Настройка датчика движения – это еще один немаловажный нюанс работы данного устройства. Практически каждый датчик, с помощью которого можно производить управление освещением, имеет дополнительные настройки, позволяющие добиваться корректной его работы.

Такие настройки имеют вид специальных потенциометров, предназначенных для регулировки – это установка задержки отключения «TIME», регулировка порога освещенности «LUX» и регулятор установки чувствительности к инфракрасному излучению «SENS».

Настройка по времени — «TIME»

С помощью установки «TIME» можно задать время, на протяжении которого освещение будет включенным с того момента, когда движение было обнаружено в последний раз. Установка значения может варьироваться от 1 до 600 секунд (в зависимости от модели).

Регулятором «TIME» можно выставить уставку по выдержке времени включенного датчика движения. Пределы, в которых находится уставка срабатывания, составляют от 5 секунд до 8 минут (480 секунд). Скорость движения человека в области чувствительности датчика играет здесь самую важную роль.

При относительно быстром прохождении человеком этого пространства (к примеру, коридора или лестничной клетки в подъезде) уставка «TIME» желательно уменьшить. И, наоборот, при нахождении в течение определенного времени в данном пространстве (к примеру, в кладовке, автопарковке, подсобном помещении) уставку «TIME» лучше увеличить.

Настройка срабатывания от уровня освещенности — «LUX»

Регулировка «LUX» используется для корректной работы датчика в дневное время. Датчик сработает при обнаружении движения при более низком уровне окружающей освещенности по сравнению с пороговым значением. Соответственно, срабатывание датчика не фиксируется при более высоком уровне освещенности по сравнению с установленным пороговым значением.

Рисунок на котором изображено как настроить датчик движения своими руками. Для настройки на обратной стороне датчика находятся три регулятора: регулятор чувствительности к срабатыванию, регулятор времени и регулятор освещенности. Поэкспериментируйте и все получится.

Регулятором «LUX» выставляется уставка срабатывания по уровню освещенности окружающей среды (от сумерек до солнечного освещения). Деление шкалы, на которую можно поставить уставку «LUX», при наличии в Вашем помещении большого количества окон и преобладании естественного освещения, должно быть минимальным или средним.

Поставить уставку «LUX» на наибольшее деление шкалы рекомендуется при наличии в Вашем помещении естественного света или при малом его количестве.

Настройка чувствительности к срабатыванию датчика — «SENS»

Регулировать чувствительность к срабатыванию, в зависимости от объема и дальности объекта, можно с помощью регулятора «SENS». Реакция датчика на движения напрямую зависит от уровня чувствительности. При очень большом количестве срабатываний датчика чувствительность желательно уменьшить, а настроить яркость освещения ИК, на которую должен реагировать датчик движения.

Увеличивать чувствительность следует при отсутствии реагирования на Вас датчика. При самопроизвольном включении освещения можете уменьшать чувствительность. Если настройка датчика производилась в зимнее время года, то вполне вероятна необходимость его перенастраивания в летний период, и, наоборот, при летней настройке нужно будет перенастраивать зимой.

И последнее, только максимально настроив контролируемую зону, можно получить гарантию того, что он будет Вас «видеть». Для этого отрегулируйте оптимальное положение наклона головы данного датчика. Здесь достаточной будет проверка реакции датчика на движение в какой-нибудь точке, находящейся вдалеке.

Похожие материалы на сайте:

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

  1. Автоматический выключатель (что в распредщитке).
  2. Распредкоробка (в которой основной монтаж).
  3. Датчик (к нему подведен провод из распредкоробки).
  4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

  1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
  2. На светильник три жилы, если корпус осветительного прибора из метала.
  3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

  • Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
  • Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

  1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
  2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
  3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
  4. Немного наглядности вот на этом рисунке.
  5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
  6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

  1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
  2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
  3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Рекомендации по установке

В область видимости датчика, который устанавливают на улице, не должны попадать объекты, излучающие тепло или свет. Не стоит устанавливать устройство около деревьев и кустов, которые будут мешать правильному выявлению движения.

Нужно стараться сводить к минимуму вероятное воздействие электромагнитных излучений, из-за которых могут быть ложные срабатывания устройства.

Датчик необходимо направлять непосредственно на ту область, где выявление движения должно служить поводом для включения освещения.

Необходимо поддерживать датчик в чистоте, так как загрязнение негативно отражается на качестве работы устройства и радиусе действия.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Коммуникации
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
