Мастерим своими руками: оголовок на скважину

Основные разновидности оголовков и их маркировка

  • на трубе;
  • внутри трубы.

Кроме того, их делают из разных материалов:

  • пластика;
  • чугуна;
  • стали.

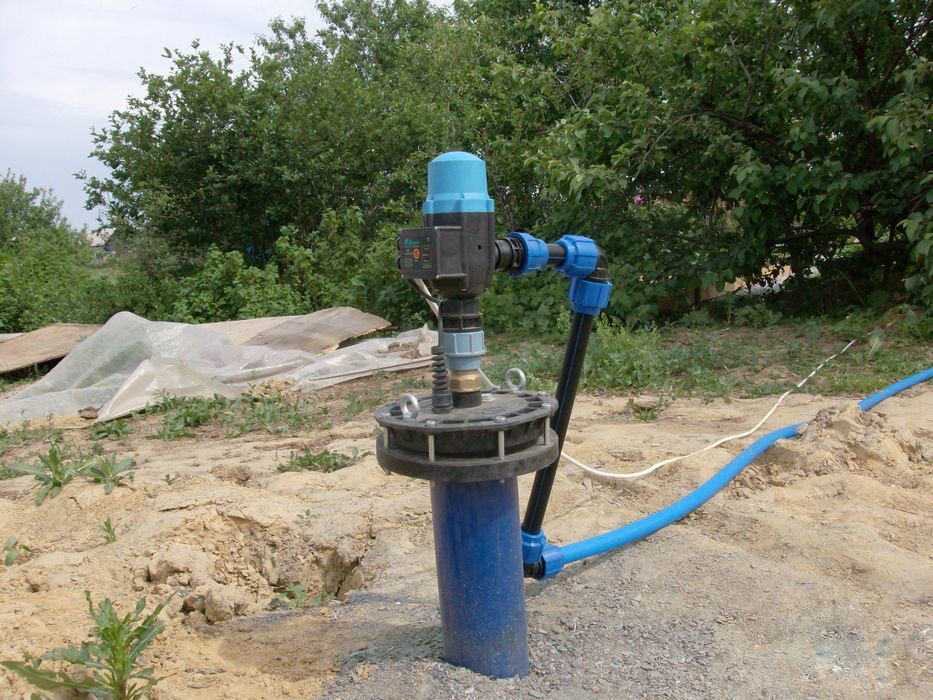

Оголовок скважинный для использования в теплое время года

Поскольку оголовку нужно выдерживать определённый вес, первый вариант применим только в случае с оборудованием небольшого размера (общий вес не должен быть больше 200 кг). Прочные чугун или сталь могут выдержать любое оборудование (до 500 кг).

Маркировка

Маркируют оголовки рядом букв и цифр, несущих важную информацию о приспособлении.

Пример: ОС 140-160/40 П. Расшифровываются эти данные так:

  • ОС – оголовок скважинный;
  • 140-160 – диаметр скважинной трубы (в мм);
  • 40 – диаметр водозаборной трубы, которую можно подсоединить к оголовку;
  • П – материал из которого выполнен оголовок (пластик).

Последнюю букву для металлических оголовков могут указать – «Ч» или «С», но чаще просто пропускают. Если не стоит «П», значит материал – металл, а какой именно — нужно уточнять в описании товара.

Как правильно подобрать оголовок для скважины

Для правильного подбора изделия имеется маркировка, благодаря которой можно найти подходящее устройство.

ОС Символы, обозначающие «Оголовок скважинный».
А Антивандальное устройство.
П Указан на изделии: П — пластик (или ПВХ).
Б Относится к изделиям фирмы Джилекс, элементы могут быть съемными.
90-100 Значение наружного сечения трубопровода.
25, 32, 40, 57, 62 Наружный поперечный размер трубопровода.

Например, при обозначении ОСП 90-110/25 можно понять следующее: оголовок скважинный пластиковый, наружный диаметр равняется 25 мм, значение поперечного сечения обсадной трубки лежит в пределах от 90 до 110 мм.

Руководство по установке труб

Дно скважины нужно засыпать крупным песком и мелким гравием (щебнем). Это защитит трубы от ила. Перед засыпкой дно обязательно очищается желонкой. Нужно заранее подготовить первую трубу, чтобы опустить ее в яму сразу же после завершения бурения. Так вы избежите осыпания стенок.

На торце нужно установить фильтрующую сетку. По возможности приобретите антикоррозийные трубы.

Ввиду того что для обустройства скважины рекомендуется использовать трубы длиной в 200-250 см, одного колена, как правило, недостаточно. Большие трубы менее удобны в монтаже и обслуживании. Между собой трубы соединяются по резьбе «свинчиванием». Первую трубу нужно опустить на такую глубину, чтобы она упиралась в дно шурфа. После монтажа труб можно переходить к обустройству кессона и установке насоса.

Основной элемент оформления верхней части скважины

Зачем нужна эта деталь?

При глубоком залегании водоносного горизонта основным источником для автономного водоснабжения становится скважина. И чтобы этот источник обеспечивал стабильное поступление воды (да еще и нужного качества), его следует правильно оборудовать.

Так выглядит неоформленная труба: в нее может попасть все, что угодно

Одна из важнейших деталей, оказывающих влияние на работоспособность всей системы — оголовок для скважины. Это прочная герметичная крышка, которая закрепляется на верхнем срезе обсадной трубы.

Оголовки для скважин выполняют целый ряд функций:

  1. Герметизация источника. Установка оголовка позволяет перекрыть устье скважины, защитив водоносный слой и от загрязнения, и от попадания влаги. Это особенно актуально в период осенних дождей и весеннего таяния снега.
  2. Формирование оптимального микроклимата. Герметично перекрывая трубу, мы уменьшаем теплопотери в холодное время года. Благодаря этому даже близкие к поверхности участки троса, шланга и кабеля не обмерзают, что существенно увеличивает их надежность и срок службы.

Защитная конструкция обеспечивает работоспособность всей системы, изолируя водоносный слой от внешней среды

  1. Повышение эффективности работы наоса. Герметизация устья создает напряжение внутри обсадной трубы, за счет чего вода буквально «подсасывается» из горизонта. Для скважин с небольшим дебетом в засушливые сезоны это становится буквально спасением!
  2. Повышение надежности фиксации оборудования. Устанавливая оголовок на скважину, мы получаем возможность закрепить насос на тросе, прикрепленном к рым-болту в крышке устройства. Такое крепление будет куда более прочным, чем фиксация помпы подручными средствами.

Благодаря креплению с помощью нескольких болтов насос надежно защищен от хищения

  1. Защита от хищений. Фиксация оголовка на горловине трубы выполняется с помощью болтов, которые даже с помощью специального инструмента открутить не так-то просто. Да, при демонтаже оголовка придется повозиться, особенно со старым крепежом — но зато злоумышленник практически гарантированно не сможет добраться до скважинного насоса.

Такой способ герметизации трубы, как на фото, дешевле, но эффективность его сомнительна

В общем, установка оголовка скважины — это вполне оправданное решение. Конечно, можно загерметизировать верхний край обсадной трубы и с меньшими затратами (например, обмотав полиэтиленом). Но такой подход не обеспечит нам нужной защиты от попадания грунтовых и поверхностных вод, не говоря уже о других факторах.

Виды и конструкция оголовков

Пластиковые модели (на фото) подходя для большинства бытовых скважин

Монтаж оголовка начинается с подбора подходящей модели. Сегодня выпускают изделия для наиболее распространенных диаметров обсадных труб, при этом они могут быть сделаны из таких материалов:

Материал Преимущества Недостатки
Пластик
  1. Небольшая масса.
  2. Стойкость к коррозии.
  3. Относительно невысокая цена.
  1. Недостаточная механическая прочность.
  2. Дешевые модели становятся хрупкими при низких температурах.
Сталь
  1. Компактные габариты.
  2. Достаточная прочность.
  3. Хорошая герметизация за счет плотной затяжки болтов.
  1. Склонность к коррозии при повреждении защитного слоя.
  2. Достаточно высокая стоимость.
Чугун
  1. Прочность на сжатие.
  2. Устойчивость к коррозии.
  1. Значительная масса.
  2. Риск растрескивания при ударных воздействиях.
  3. Высокая стоимость.

Стальные модели сочетают небольшую массу с достаточным запасом прочности

Если вам нужна максимальная прочность, выбирайте чугунную модель

По большому счету, выбирать можно любой оголовок скважинный — при соблюдении технологии изготовления роль материала будет второстепенной.

Схема конструкции типового оголовка

По конструкции оголовок для скважины также не слишком сложен

При подборе модели стоит обращать внимание на такие элементы:

  1. Фланец — кольцевая деталь, которая надевается на верхнюю часть обсадной трубы и используется для фиксации крышки. Наиболее распространенные диаметры — от 60 до 160 мм.

При монтаже насос на тросе со шлангом пропускаем через фланец с уплотнительным кольцом

  1. Уплотнительное кольцо. Располагается между крышкой и фланцем, используется для герметизации соединения.

Уплотнитель обеспечивает герметизацию стыка между фланцем икрышкой

  1. Крышка. Верхняя часть конструкции, при установке прижимается к фланцу через эластичный уплотнитель. Отверстия крышки предназначены для пропуска кабеля питания и трубы/шланга для подачи воды. В нижней части располагается карабин с болтовым креплением — к нему на тросе подвешивают насос.

Крышка с крепежным кольцом на нижней поверхности

  1. Крепежные болты (4 и более) — соединяют крышку с фланцем, обеспечивают нужное прижимное усилие.

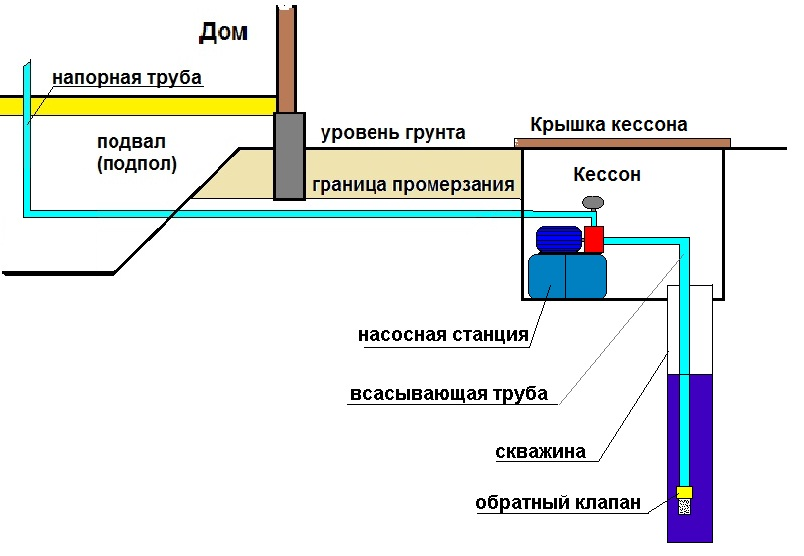

Схема подключения скважинного насоса

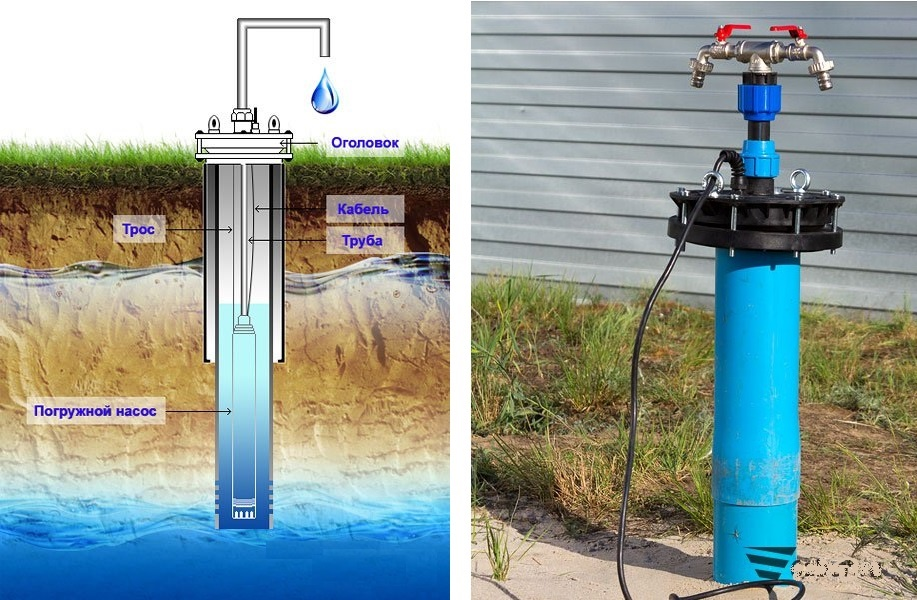

Схема установки и подключения скважинного насоса с подробным описанием содержится в паспорте устройства. Исходя из нее, монтаж скважинных насосов состоит из подсоединения водоподающей трубы, электрического провода и троса (шнура) и фиксации устройства на нужном уровне.

Сборку начинают с того, что на патрубок устройства накручивают обратный клапан с фильтром, на котором стрелкой указано направление воды. Для их соединения применяют переходные фитинги. После этого при помощи специального узла присоединяют трубу или шланг. При использовании резьбовых соединений обязательно используют подмотку.

Второй конец шланга присоединяют к оголовку. Затем подсоединяют электрокабель. В местах припаивания кабеля электропитания кроме термоусадочных трубок для дополнительной гидроизоляции применяют специальные муфты. Силовой кабель выравнивают и свободно укладывают рядом с водопроводной трубой.

Затем монтируют трос (шнур или канат). Его назначение – зафиксировать устройство на требуемой глубине. Один конец троса продевают в предназначенные для крепления отверстия на корпусе устройства. Петлю троса закрепляют специальными зажимами. Потом его укладывают рядом с кабелем и трубой.

Второй его конец закрепляют на кронштейне оголовка. Пластиковыми хомутами или специальными клипсами соединяют трос, электрический кабель и трубу. Соединяют их плотно, но не слишком жестко. Насос в сборе погружают в скважину.

Этот способ позволяет проложить водопровод ниже уровня промерзания земли без обустройства кессона или приямка, что обеспечит круглогодичное водопотребление.

Для установки адаптера на необходимой глубине в обсадной трубе проделывают отверстие. Его диаметр равен основной части адаптера. В него вставляют наружную часть адаптера, к которой затем подсоединяют водопровод. Вторая часть адаптера крепится на конце трубы или шланга, идущей от насоса.

К ней присоединена монтажная труба, при помощи которой вторую часть адаптера соединяют с наружной частью. После этого соединение затягивают разводным ключом.

Для бесперебойной подачи воды потребителю к насосу подключают автоматику, главным узлом которой является реле давления. Автоматическая система осуществляет контроль давления и управляет работой скважинного насоса.

Процесс монтажа в скважину погружного насоса:

Подготовка к монтажу оборудования

Прежде чем приступить к установке насоса на скважину следует:

  1. Ознакомиться с его техпаспортом и инструкцией по установке.
  2. Проследить, чтобы труба была прямой.
  3. Проверить длину силового кабеля и троса.
  4. Проверить состояние обсадной трубы.

Погружение насоса в скважину

После присоединения всех конструкций к насосу начинают его установку в скважину. Прежде всего на обсадную трубу надевают специальную прокладку из резины, а на корпус устройства – защитное кольцо. Оно предназначено для защиты стенок обсадной трубы от повреждений. Затем устройство пропускают в трубу и начинают плавно, избегая резких движений, опускать вниз.

При установке погружного насоса в скважину запрещается дергать трубу или силовой кабель. Если в процессе монтажа насоса в скважину конструкция встречает препятствия, прекратите движение и прокрутите его. Это поможет преодолеть сложный участок. Иначе придется поднять устройство и проверить состояние скважины.

Агрегат крепят так, чтобы он полностью был погружен в воду. При правильной установке конец всасывающей трубы находится на расстоянии одного-двух метров от дна скважины. Трос закрепляют на кронштейне оголовка.

Водоподающую трубу, идущую от оголовка, соединяют с водопроводной системой. Подключив электропитание, проверяют работоспособность системы.

При выборе защитного устройства необходимо точно определить значение тока. Иначе устройство перегреется, что приведет к поломке.

Определение точки работы насоса

Для установки скважинного насоса определяют фактические характеристики его работы:

  • объем выкачанной воды за единицу времени;
  • давление, которое создается в водопроводе при работе;
  • потребление тока устройством.

Правила монтажа устройства

Поскольку конструкция оголовка в целом очень простая, то и его установка особых проблем вызвать не должна. И все же есть определенные правила, которые необходимо соблюсти во время выполнения монтажных работ.

При установке оголовка на скважину обычно придерживаются следующего порядка действий:

  1. Подготавливают край обсадной трубы.
  2. Фланец надевают на трубу таким образом, чтобы его бортик был направлен вниз.
  3. Устанавливают уплотнительное кольцо.
  4. Закрепляют трос насоса.
  5. В соответствующий вход пропускают электрокабель.
  6. К штуцеру присоединяют шланг или часть водоподающей трубы, второй конец которой прикрепляют к насосу.
  7. Насос опускают в скважину.
  8. Крышка закрывается под действием веса погружного насоса.
  9. Фланец и крышку соединяют болтами, которые равномерно затягивают.

Подготовка края обсадной трубы начинается с того, что ее край обрезают строго горизонтально. Это позволит поместить оголовок в плоскости, которая перпендикулярна обсадной колонне.

После того, как труба правильно обрезана на нужной высоте, ее край следует тщательно отполировать. Для выполнения этих операций вполне подойдет обычная “болгарка” с набором соответствующих кругов-насадок.

Перед установкой оголовка металлическую обсадную трубу рекомендуется дополнительно защитить специальной краской по металлу. Уплотнительное кольцо иногда с трудом надевается на обсадную трубу, и продвинуть его вниз тоже не всегда просто.

Чтобы решить проблему, рекомендуется использовать подходящую смазку, например, автол или специальное масло.

Резиновое уплотнительное кольцо должно плотно прилегать к обсадной трубе. Чтобы облегчить его установку, используют смазочные материалы, например, автол

Торопясь получить воду из готовой скважины, некоторые владельцы участков сразу же опускают в нее насос, отложив монтаж оголовка “на потом”. Это неправильный порядок действий. Сначала надевают фланец и уплотнительное кольцо, а затем можно опустить насос в скважину. Иначе для монтажа оголовка его придется доставать и опускать снова.

На этой схеме подробно расписаны все шаги, которые необходимо выполнить при монтаже одной из моделей скважинного оголовка (+)

Это не самый лучший вариант, поскольку увеличивается риск повреждения колонны и оборудования, да и сама процедура довольно трудоемкая. Для закрепления троса на насосе и оголовке используют специальные карабины.

Длина троса должна соответствовать глубине погружения оборудования. Не следует опускать насос в скважину до тех пор, пока все остальные элементы не будут помещены в соответствующие разъемы крышки оголовка.

На отверстии для электрического кабеля имеется специальный зажим. Его необходимо слегка ослабить таким образом, чтобы кабель мог скользить беспрепятственно. Если провод пережат, или расположен так, что на него приходится часть веса оборудования, он может сломаться.

Перед тем, как закрепить на оголовке водоподающую трубу или шланг, его нижний конец присоединяют к погружному насосу.

При опускании насоса в скважину, следует постепенно отпускать трос. Когда оборудование окажется на выбранной глубине, крышку закрывают, и вес насоса прижимает ее к фланцу. Уплотнитель при этом попадает в специальную канавку и плотно прижимается к обсадной трубе, чем обеспечивается надежная герметизация конструкции.

Если оголовок установлен правильно, уплотнительное кольцо будет равномерно прижато фланцем к крышке, а соединительные отверстия будут расположены напротив. Если этого не произошло, значит, нужно искать причину, возможно, следует просто немного изменить положение крышки.

Соединительные болты следует затягивать равномерно, чтобы не было перекоса крышки на какую-то одну сторону. Не стоит стремиться прилагать максимальные усилия.

Чрезмерно плотное соединения крышки с фланцем может вызвать повреждение резинового кольца, что приводит к нарушению герметичности конструкции. Но и слишком слабое соединение недопустимо. Если болты затянуты недостаточно сильно, оголовок можно будет просто снять с трубы, в таком случае их установка теряет смысл.

Если к крышке оголовка прикреплен трос с тяжелым насосом, монтаж оголовка лучше выполнять вдвоем, чтобы аккуратно опустить насос в скважину и поставить крышку на место

После того, как крышка установлена и зафиксирована, практически всегда наблюдается некоторое провисание электрокабеля. Провод следует выбрать таким образом, чтобы он не провисал, но и не находился в натянутом состоянии.

Теперь к штуцеру можно присоединить водопроводную трубу. Затем обычно включают насос, чтобы оценить правильность установки оголовка и его состояние при рабочей нагрузке.

Правила выполнения монтажа – как установить оголовок

Поскольку конструкция изделия простая, то и процесс, как установить оголовок для скважины, значительных сложностей вызвать не должен. Но все равно существуют определенные рекомендации специалистов, которые следует выполнять во время проведения монтажа.

Установка оголовка осуществляется в определенной последовательности:

  1. В первую очередь подготавливают верхнюю часть трубы.
  2. Фланец размещают на нее так, чтобы бортик у него располагался книзу.
  3. Монтируют уплотнительное кольцо.
  4. Закрепляют трос, предназначенный для насосного оборудования.
  5. Пропускают электрический кабель в соответствующий вход.
  6. Подсоединяют к штуцеру шланг или отрезок трубы водоподачи, противоположный конец которых крепят к насосу.
  7. Агрегат опускают в источник.
  8. Крышка будет закрываться под воздействием погружного насоса.
  9. Между собой оголовок и фланец соединяют болтами, которые необходимо затягивать равномерно.

При подготовке края трубы обсады, ее в первую очередь нужно обрезать строго по горизонтали. Это позволяет установить оголовок в плоскости, перпендикулярной колонне. Когда труба отрезана правильно и на требуемой высоте, ее край тщательно полируют, для чего можно воспользоваться болгаркой, к которой прилагается набор кругов-насадок.

Перед тем, как установить оголовок на скважину, обсадную трубу, изготовленную из металла, следует дополнительно покрасить специальным красящим составом. В некоторых случаях уплотнительное кольцо трудно надеть на трубу и переместить вниз непросто. Для решения данной проблемы можно воспользоваться смазкой, например, специальным маслом или автолом.

Сначала нужно надеть фланец и уплотнительное кольцо, а только потом опускать агрегат в источник. В противном случае при установке оголовка оборудование придется достать, а затем снова опустить.

Этот вариант нельзя назвать лучшим, так как возрастает риск нанесения повреждений колонне и насосу, да и процедура получается довольно трудоемкой. Чтобы закрепить трос на агрегате и оголовке задействуют особые карабины. Протяженность троса должна соответствовать глубине, на которую предстоит погружать насос. Не следует опускать агрегат в источник, пока все другие элементы не будут размещены в определенные разъемы крышки.

На отверстии для прокладки электрокабеля расположен специальный зажим. Его нужно немного ослабить так, чтобы кабель скользил по оголовку беспрепятственно. Когда вдруг провод пережат или располагается так, что на него оказывается нагрузка, частично равная весу насоса, велика вероятность, что он выйдет из строя.

Перед закреплением на оголовке шланга или трубы водоснабжения, его нижний конец подключают к погружному типу оборудования. По мере опускания агрегата, нужно постепенно отпускать трос. После достижения оборудованием конкретной глубины, крышку закрывают, и за счет веса насосного оборудования ее прижимает к фланцу.

Одновременно с этим уплотнитель оказывается в специальной канавке и плотно прилегает к обсаде, обеспечивая тем самым требуемую степень герметизации конструкции. Если выполнены все требования относительно того, как правильно установить оголовок на скважину, уплотнительное кольцо окажется равномерно прижатым фланцем к крышке, при этом соединительные отверстия окажутся расположенными напротив.

Когда это не произошло, следует обнаружить причину несовпадения. Возможно, потребуется всего лишь незначительно откорректировать расположение устройства. Соединительные болты необходимо затягивать равномерно, не допуская перекоса крышки в любую из сторон, без приложения максимальных усилий.

В случае слишком плотного соприкосновения крышки и фланца, может произойти повреждение сделанного из резины кольца, что непременно приведет к недостаточной герметизации конструкции. Одновременно недопустимым является чрезмерно слабое соединение. Если болты затянуты слабо, устройство можно легко снять с трубы и тогда нет смысла в его монтаже.

Когда крышку разместили и зафиксировали, можно почти всегда увидеть небольшое провисание электрокабеля. Длину провода нужно выбирать так, чтобы он не оказался в натянутом состоянии и одновременно не провисал.

Далее к штуцеру подсоединяют водопроводную трубу. Обычно далее включают насосное оборудование для проверки правильности монтажа оголовка и его состояния в условиях рабочей нагрузки.

Что следует знать об оголовках

В строительном магазине приобрести оголовок не сложно, выбор этих устройств достаточно широк. Прежде всего, следует подбирать оголовок в точном соответствии с размерами своей обсадной трубы. Второй важный момент – материал, из которого выполнено приспособление.

В продаже имеются следующие типы оголовков:

  • пластиковые – выдерживают нагрузку до 200 кг;
  • стальные – допустимы нагрузки не более 500 кг
  • чугунные – способны выдержать свыше 500 кг, но и сами весят немало.

В целях экономии многие предпочитают стальной оголовок чугунной модели. Конечно, стальное изделие стоит заметно меньше. Но следует помнить, что и срок эксплуатации такой модели заметно короче.

Хотя промышленные модели оголовка делают круглой формы, внешняя конфигурация может быть любой, например, квадратной. Главное – обеспечить надежную защиту и герметичность

Обычно для относительно неглубокой скважины, до 50 м глубиной, можно взять пластиковую или стальную модель, поскольку нагрузка в таких случаях редко превышает 100 кг.

А вот вес более мощного оборудования для артезианской скважины может превышать 250 кг. Здесь следует использовать более прочный оголовник.

Точные сведения о характеристиках оборудования содержатся в техническом паспорте изделия, что позволяет выяснить все нюансы еще до покупки.

На этой схеме подробно представлено устройство обычного скважинного оголовка. В нижнем фланце выполнено отверстие для обсадной трубы, а в верхней крышке сделаны отверстия для коммуникаций (+)

Одно из преимуществ устройства оголовка скважины в том, что оно достаточно простое.

Такой агрегат состоит из трех основных элементов:

  • крышки;
  • фланца;
  • уплотнительного кольца.

Дополнительно, в зависимости от модели, устройство может быть укомплектовано:

  • рым-болтами;
  • кабельным вводом, предназначенным для электропривода;
  • набором карабинов;
  • штуцером для водоподающей трубы;
  • крепежными болтами.

Рым-болт представляет собой обычный болт, верхняя часть которого выполнена в виде кольца. Эти элементы используют для подвешивания оборудования, закрепления тросов и т.п. На оголовок рым-болты ставят сверху, чтобы было легче поднимать крышку, а также снизу – для подвешивания насоса.

Если в комплект модели рым-болты по какой-то причине не входят, их при желании можно приобрести отдельно и приварить к металлическому оголовку.

Два рым-болта на поверхности этого оголовка выполняют роль устройств для поднимания крышки. Иногда для этого даже используют специальное подъемное оборудование, поскольку вес мощного погружного насоса модет составить более 200 кг

Кабельный ввод – это полезный элемент, позволяющий защитить электрокабель от случайных повреждений. Обычно он снабжен специальной пружиной, обеспечивающей надежное крепление и герметичность конструкции. Болты, соединяющие крышку и фланец, могут быть особой “секретной” конструкции.

Это позволяет дополнительно защитить скважину от постороннего вмешательства. Если оголовок укомплектован обычными болтами, имеет смысл заменить их крепежом с секретом.

Существуют элементы, специально предназначенные для работы в условиях повышенной влажности, защищенные от коррозии специальным пластиковым покрытием. Если есть возможность, стоит отдать предпочтение именно таким комплектующим.

Первое число указывает на размеры обсадной трубы, для которой предназначено изделие. Если указано только одно число, то устройство подходит только для труб этого конкретного диаметра.

Если же указан диапазон, например, 140-160, значит, такой оголовок можно устанавливать с обсадными трубами различного диаметра в этих пределах. Второе число указывает на параметры водоподающей трубы, которую можно с этим оголовком соединить.

Пластиковые оголовки дополнительно маркируют буквой “П”, а на металлических изделиях такая маркировка отсутствует.

Таким образом, если на изделии стоит маркировка ОС-152/32П, это оголовок, изготовленный для обсадной трубы диаметром 152 мм, который укомплектован переходником для водопроводной трубы с диаметром 32 мм. Изделие выполнено из пластика.

Если же маркировка выглядит как ОС-152/32, это изделие с точно такими же характеристиками, но изготовленное из металла.

Цена на готовый оголовок может варьироваться в диапазоне от 50 до 120 долларов. Это примерные цены, при желании можно найти и более дешевый вариант. Однако следует помнить, что приобретение модели по слишком привлекательной цене может таить неприятные сюрпризы, связанные с низким качеством исполнения.

В настоящее время высокой популярностью пользуются оголовки для скважины фирмы “Джилекс”.

Виды оголовков

Есть несколько типов оголовков. Отличия заключаются в материале изделия и режиме эксплуатации, а базис их конструкции остается неизменным.

Итак:

  • Наиболее востребованными являются чугунные и стальные оголовки. Для неглубоких скважин такие крышки изготавливаются из пластика.
  • При проектировании конструкции изделия предусмотрена весовая нагрузка оборудования, устанавливаемого в процессе эксплуатации скважины. Свойства пластика позволяют выдержать нагрузку до 200 кг, а метала – до 500 кг.
  • Кроме того, выбор материала определяется глубиной скважины. Если ее глубина не превышает 50 м, то минимальный вес оборудования составляет 100 кг. В случае глубоких скважин необходимо использовать мощный глубинный насос, а также стальной трос и провода, длина которых может составить десятки и сотни метров. Вес такого комплексного оборудования иногда бывает больше 250 кг.

Маркировка

Обозначение оголовка содержит ряд букв и цифр, указывающих на его параметры.

Например, ОС-152-32П (или ОС-152/32П), где:

  • ОС – оголовок скважинный;
  • 152 –диаметр обсадной трубы в мм;
  • 32 – диаметр переходника для подсоединения водозаборной трубы;
  • П – материал оголовка (пластик), если «П» отсутствует, значит, оголовок выполнен из металла.

Некоторые оголовки могут быть рассчитаны для нескольких диаметров обсадных труб. В этом случае указывается диапазон размеров. Оголовок, имеющий обозначения ОС 140-160/32П, подходит для труб диаметром 140…160 мм.

Монтаж оголовка

Монтаж оголовка на обсадную трубу особой сложности не представляет. Нет необходимости в сварочных работах и прочих сложных операциях. И все же прежде чем приступать к установке, желательно познакомиться с последовательностью и характером работы.

Установка оголовка

Итак:

  • Прежде всего, нужно подготовить край обсадной трубы. Ее торец должен быть строго перпендикулярен оси, на нем не должно быть заусенцев. Если труба металлическая, для предохранения от коррозии ее желательно прогрунтовать и покрасить подходящей краской для металла. Обрезать (если потребуется) и зачищать трубу лучше всего болгаркой с соответствующим материалу трубы кругом.
  • На трубу надевается фланец буртиком вниз, затем уплотнительное кольцо. Если оно надевается и продвигается по трубе с трудом, ее можно аккуратно смазать маслом или автолом.
  • Теперь нужно прикрепить к крышке все элементы. Трос для подвешивания насоса крепится одним концом к карабину, который прикреплен к рым-болту, завернутому в крышку снизу, другим – к насосу. Его, кстати, желательно приобретать в исполнении, защищенном от коррозии, – т.е. покрытым пластиком.
  • Электропитающий кабель пропускается через предназначенный для него ввод в крышке. Зажим кабельного ввода нужно ослабить, чтобы провод легко скользил в отверстии. Один конец шланга прикрепляем к насосу, второй – к штуцеру, установленному в центре крышки.
  • Насос нужно опускать в скважину, держа его за трос. Как только он опустится на нужную глубину, и трос натянется, крышка аккуратно устанавливается на обсадную трубу. Уплотнительное кольцо подтягивается вверх к крышке и поджимается фланцем. При этом нужно проследить, чтобы отверстия на крышке и фланце совпали.
  • Теперь необходимо установить соединительные болты в отверстия фланца и крышки и равномерно со всех сторон затянуть их. При этом кольцо попадет в канавку на крышке и немного расплющится, плотно герметизируя зазор между трубой и крышкой.

Подключение оголовка к системе водоснабжения

В заключение выбирается провисание электрокабеля, который фиксируется специальным зажимом на вводе. Подключаются трубы к переходнику, и проверяется правильность сборки.

Схема размещения скважин

Естественно, что одна дренажная скважина на участок это мало. Тем более, их можно разделить на несколько типов:

  • для понижения уровня грунтовых вод;
  • для защиты фундаментов;
  • для защиты корневой системы деревьев от чрезмерной влаги.

Для защиты зданий, дренаж располагают поблизости от фундаментов, по всему остальному участку – в местах наибольшего скопления влаги. Чтобы избежать чрезмерного высушивания земли, отверстия, расположенные в садах и огородах, делаются меньшими по глубине.

Обычно, число точек необходимое для участка, рассчитывается исходя из глубины скважин. Считается, что площадь, которую эффективно покрывает одна точка, равна площади окружности, радиус которой равен глубине этой точки.

Например, если есть дренаж с глубиной 6 м, тогда его рабочая площадь вычисляется по формуле площади окружности. Т.е. она равна 38м2.

Схема расположения скважин

Монтаж насоса

Прежде, чем приступать к установке агрегата, подготовьте:

  • манометр;
  • стальной узел фиксации;
  • фитинги — как вариант — хомуты;
  • клапан обратного давления;
  • вентиль для перекрывания воды.

Подбор подходящего насоса. Крепление на нужной глубине

Какой выбрать насос, зависит от конкретной ситуации. Эксперты советуют погружные модели центробежного типа. Такое предпочтение они объясняют естественными колебаниями, которые вызывают вибрационные конструкции. Это приводит к разрушению грунта и поломке оборудования. Откажитесь от вибрационных насосов, когда скважина оборудуется на песчаной основе.

Мощность оборудования зависит от того, на какую производительность вы рассчитываете. Помните, чем больше глубина, тем мощнее потребуется насос.

Читай еще: 5 способов нарваться на проблемы с законом из-за скважины на своем участке

Отдельный критерий выбора, который также нужно учитывать — качество бурения. Есть специальные модели насосов, которые используют в скважинах, выкопанных без помощи профессионалов.

Важно правильно рассчитать глубину погружения. Прибор должен постоянно быть в воде

При этом устройство крепят удаленно от дна водозабора. В противном случае есть риск засорения.

Стандартные насосы фиксируют на глубине 8-10 метров, инжекторные — 18-20м, специальные — 35-40.

Поверхностный насос

Основной недостаток моделей — ограниченность применения. Устройство подойдет только для неглубоких скважин. Преимущество — простота установки.

Работайте по схеме:

  • монтируйте устройство в стационарном помещении или индивидуальном кессоне;
  • шланг нужного размера соедините с всасывающим патрубком;
  • на другой стороне шланга зафиксируйте обратный клапан. Он будет выполнять защитную функцию и предотвращает слив воды после того, как оборудование отключится;
  • на клапане поставьте фильтр защиты — он не допустит проникновение внутрь фрагментов мусора;
  • опустите шланг в скважину.

Погружной насос

Такие конструкции монтируют непосредственно в скважинах. Им не требуется кессон или стационарное помещение. Устройство собирают, присоединяют к нему трубу водопровода, электрический шнур и опускают оборудование в скважину.

Обратите внимание! В большинстве моделей вода подается по пластиковым трубам. Но есть и такие, где используется резиновый шланг

Оптимальная глубина погружения — 1,5-2 метра.

Схема монтажа погружного насоса:

  • подготовка материалов и оборудования;
  • погружение устройства в скважину;
  • расчет точки работы агрегата.

Обустройство подводки

Подводку питания обеспечивают отдельной линией. Ее комплектуют аппаратом автоматического отключения от электричества. Не забывают про заземление. Перед тем, как запустить оборудование, насос заполняют жидкостью. Соблюдают необходимые параметры давления.

После подключения питания стравливают воздух путем открытия вентиля. Через пару минут начинается подача воды. Если этого не происходит, прибор обесточивают и добавляют еще воду.

Включают устройство повторно. Настраивают реле. Путем поворота специальных винтов выставляют нужные показатели.

Читайте еще: Можно ли пить желтую воду из скважины и готовить на ней?

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Коммуникации
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
