Разводка воды в частном доме: схемы, особенности, монтаж

Преимущества центрального водоснабжения

Выгода при подключении к центральному водопроводу:

  •  вы избавитесь от значительных финансовых затрат на насосное оборудование (оно стоит не две копейки!);
  •  бурение, раскачка и поддержание скважины в работоспособном состоянии — это тоже деньги, время и заботы;
  •  централизованное водоснабжение является видом деятельности с сертификатом, что гарантирует вам бесперебойную подачу воды, поддержание (без ваших усилий) нормального давления в трубах и питьевое качество воды.

Завести воду в частный дом можно руками специалистов (но это финансовые затраты) или собственными, выбор за вами.

Устройство водоснабжения частного дома из артезианской скважины

Наиболее надежной системой водоснабжения частного дома на настоящий момент считается система водоснабжения из артезианской скважины. Следует отметить, что это и самый дорогостоящий на сегодня способ получения качественной воды. Артезианские скважины значительно глубже, чем песчаные. Именно этим и объясняется высокое качество получаемой из них воды. Неоспоримым преимуществом системы водоснабжения из артезианской скважины является то, что она наиболее долговечная: срок ее эксплуатации составляет до 50 лет. Однако есть и недостаток — артезианскую скважину необходимо лицензировать.

Водоносный слой артезианской скважины находится в известняковых породах, которые залегают на глубине более 130 м.

Бесспорно, вода на таком уровне намного качественнее и чище той, что присутствует в верхних слоях, ее запас почти неограниченный (как минимум он составляет 1500 л).

Для того чтобы в трубу скважины не попадал мусор, на нее надевают скважинный оголовок. Это помогает, кроме того, надежно зафиксировать положение труб и троса. Последний необходим для размещения насоса на нужной глубине. Наилучший результат достигается при использовании троса, выполненного из нержавеющей стали, толщиной от 4 мм или стального изолированного. Закрепители для него должны быть выполнены из нержавеющей стали.

Чтобы верно расположить насос в скважине, следует присоединить его к обратному клапану. После этого необходимо захватить трубу ПНД 32 и захватить трос, используя специальные фиксаторы для троса. Затем нужно разместить оголовок скважины и уплотнительную резинку нижней частью на скважинной трубе. Далее можно приступать к помещению насоса в скважину. Лучше всего делать это постепенно, медленно, фиксируя электрокабель на трубе ПНД 32 через каждые 1,5 м. В работе применяются пластиковые хомуты. Прикреплять электрокабель желательно с запасом, иначе в процессе растяжения он разорвется.

Прежде всего, насос опускают на дно до тех пор, пока он не упрется, после чего поднимают на высоту 1,5-2 м и фиксируют его положение. Насос опускают неглубоко в том случае, если высота водяного столба в скважине составляет 20 м. Насос лучше не оставлять рядом с дном во избежание заиливания прибора. Кроме того, необходимо использовать насос регулярно, так как он может быстро прийти в негодность. Это может произойти при зимних морозах и слишком глубоком расположении насоса в скважине (он заполняется глиной, илом и песком).

После того как насос будет установлен, трубу следует вывести наверх, отрезать излишек, пропустить в оголовок, прикрепить и зафиксировать трос. В любом случае, какой бы скважина ни была, она нуждается в регулярной очистке. Такая очистка может быть проведена различными методами — в зависимости от конструкции скважины, а также степени ее загрязненности.

Основные схемы летнего водопровода

От выбора схемы зависят конкретные строительные мероприятия (например, необходимость копать траншею), способы монтажа труб, выбор технического оборудования  т.д. Не нужно забывать, что летнее благоустройство включает в себя коммуникации, ведущие к летней кухне, грядкам или садовым посадкам – местам, которые не включаются в проект зимнего водоснабжения.

Все разновидности сезонных систем можно разделить на две категории: разборные (съемные) и постоянные (стационарные).

Разборная поверхностная система

Данную конструкцию можно смело назвать наземной, так как все ее части лежат на поверхности земли. В некоторых случаях (например, из-за особенностей рельефа) трубы и шланги приходится приподнимать над землей.

Самую длинную часть системы составляют соединенные между собой трубы или шланги из эластичных материалов, выдерживающих воздействие непогоды и ультрафиолета. Для соединения отдельных отрезков используют стальные или пластиковые фитинги, муфтовые крепления, переходники, тройники.

Временные и стационарные системы полива предусматривают установку гидрантов и разнообразного поливочного оборудования: шлангов, разбрызгивателей, распылителей. Разница состоит только в подземной или наземной подводке коммуникаций

Учитывая спрос на разборные конструкции, производители пластиковых труб стали выпускать изделия с креплениями-защелками, которые фиксируют легким нажатием. В процессе разборки не потребуется резка  на стыках – муфточки удаляются так же легко, как надеваются.

Плюсы временной системы очевидны:

  • простой, быстрый монтаж и демонтаж, не требующих специальных знаний;
  • отсутствие земляных работ;
  • возможность оперативного ремонта неисправностей и устранения протечек, так как вся система находится на виду;
  • низкая суммарная стоимость труб, шлангов и насосного оборудования.

Главным минусом является необходимость в сборке и демонтаже, которые обязательны в начале и конце сезона, однако трудности возникают лишь в первый раз. Повторная установка происходит намного проще и быстрее.

Один из популярных вариантов летнего водопровода для полива огорода – капельная система, состоящая из комплекта эластичных шлангов с маленькими отверстиями, дозирующими поступление влаги к корням растения

При укладке наземных коммуникаций необходимо следить за их расположением относительно пешеходных дорожек, площадок, мест для активного отдыха, так как трубы могут мешать передвижению, а люди, в свою очередь, могут нечаянно повредить трубопровод.

И еще один неприятный момент – риск лишиться удобного оборудования. Постарайтесь расположить сеть так, чтобы она не была видна с дороги или соседнего участка.

Стационарные подземные коммуникации

Все, кому неинтересны хлопоты со сборкой-разборкой, выбирают постоянный вариант – водопровод, зарытый в траншею на небольшой глубине (0,5 м – 0,8 м). Цели защитить конструкцию от воздействия зимних морозов нет, так как по окончании сезона вода сливается через специальные краны, установленные в нижних точках. Для этого трубы прокладывают с наклоном в сторону источника.

В идеале во время слива вода должна уходить обратно в колодец или в сливное отверстие, оборудованное около него. Если забыть про процедуру слива, по весне можно столкнуться с неприятностью – замерзшая в морозы вода разорвет трубы и стыки, и водопровод придется менять полностью.

Для соединения полипропиленовых труб используют сварку специальным аппаратом или фитинги. На сложных участках, если требуется изгиб, можно применять толстостенные гибкие шланги (они предназначены для использования в помещении, поэтому для выполнения «уличных» функций эластичные фрагменты необходимо защитить от влаги и утеплить).

Для сварки полипропиленовых труб используют специальный паяльник – прибор с нагревательными элементами и сварочными насадками. Герметичное соединение возможно при нагревании рабочих элементов до температуры +260ºС

Преимущества стационарной конструкции:

  • укладка труб и установка оборудования производится один раз, замене подлежит только расходный материал (прокладки, фильтры);
  • коммуникации не мешают передвижению транспорта и людей по участку, к тому же грунт является для них дополнительной защитой;
  • находящиеся под землей трубы сложно похитить;
  • при необходимости процесс консервации происходит достаточно быстро.

Единственным минусом подземной сети являются дополнительные работы, соответственно, увеличенные расходы. Если арендовать технику или приглашать бригаду рабочих для рытья траншеи, средств будет затрачено еще больше.

Разновидности скважин

Перед тем как приступить к обустройству системы водоснабжения частного дома из скважины необходимо ознакомиться с их основными типами.

Чтобы получить жидкость для собственных потребностей и хозяйственных нужд бурение может проводиться на разную глубину.

В первом случае необходимо достать до водоносного слоя из песка крупной фракции. В зависимости от особенностей конкретной местности такой пласт залегает на глубине от 15 до 40 метров.

Второй вариант, скважины «на известняк» бурят на глубину до 200 метров. Для этого используется труба большого диаметра. Такая скважина отличается высокой производительностью, может обеспечить питьевой водой целый посёлок.

Недостатком метода является необходимость в специальном оборудовании и удорожание работ. Для подачи воды потребителям в скважинах «на песок» или «на известняк» используются глубинные насосы.

Существует ещё один вид скважины, который называется абиссинский колодец. В данном случае отверстие в почве до достижения водоносного слоя не бурят, а прокалывают. Для этого в нижней рабочей части трубы предусматривают острый наконечник. Здесь же присутствует перфорированный участок, перекрытый сетчатым фильтром.

Чтобы этот элемент надёжно удерживался на месте во время прокола, диаметр наконечника должен немного превышать сечение трубы. Трубная конструкция выполняет несколько функций – обсадка и транспортирование жидкости к потребителям.

В такой системе автономного водоснабжения применяются поверхностные насосы. Такое оборудование может осуществлять перекачку жидкости при глубине залегания водоносного слоя не более 10 метров, с сечением трубопровода от 1,5 дюйма.

К основанным преимуществам указанного вида скважин следует отнести:

  1. Сравнительная простота бурения при отсутствии на участке твёрдых скальных пород.
  2. Устройство инженерной коммуникации не только в отдельной конструкции (кессоне) но и в подвальном помещении.
  3. Невысокая стоимость насоса.

Несмотря на весомые преимущества у абиссинского колодца есть несколько несущественных недостатков. Это непродолжительный период эксплуатации, небольшая производительность, а также плохое качество воды в местности с плохой экологией.

Смотрите интересное видео, что выбрать — абиссинский колодец или скважину:

Зачем нужен кессон?

Кессон представляет собой пластиковую ёмкость определённых габаритных размеров, такой элемент можно сделать из бетонных колец или кирпича. Конструкция защищает жидкость в верхней части скважины от промерзания в зимнее время года, предотвращает попадание осадков на подкачивающее оборудование и другие элементы и механизмы.

Заводские кессоны изготавливаются не только из пластика, но и из металла. Такие ёмкости полностью герметичны, часто имеют лестницу и крышку. Габариты изделий бывают разнообразными.

Внутреннего объёма должно хватать для установки оборудования и проведения ремонтных работ.

Предназначение накопительной ёмкости, где её разместить

Самым дорогим элементом автономной системы водоснабжения, кроме самой скважины считается подкачивающий насос. Главным механизмом в таком приборе считается электромотор, его постоянные запуски и остановки снижают долговечность оборудования.

Накопительная ёмкость применяется для уменьшения количества срабатываний насоса. Резервуар аккумулирует запас жидкости.

При снижении уровня воды до минимально необходимой отметки автоматика запускает насос. Для этого используется специальный механизм, который приводит в работу датчик давления. Монтаж накопительной ёмкости проводится на уровне оголовка скважины или в отапливаемом чердачном помещении.

В первом варианте подача жидкости к потребителям осуществляется за счёт насосной станции. Это оборудование включается после открывания смесителя, при уменьшении давления воды. В подобной системе всегда стабильное давление, но её работа будет зависеть от электроэнергии.

Во втором случае вода поступает к потребителям самотёком, но её нужно будет закачать на мансарду погружным насосом. Давление зависит от уровня жидкости в резервуаре, обычно оно невысокое.

В видео рассказывается про водоснабжение частного дома с накопительной ёмкостью:

Общие советы по монтажу

Трубы следует укладывать на 30-50 см ниже глубины промерзания грунта в данной местности, в самую холодную зиму. Если это невозможно, тогда труба выбирается на один размер большего диаметра и в нее пропускается греющий кабель. Это более эффективно, чем прокладка кабеля с наружи трубы. Сама труба утепляется. С началом сильных морозов кабель подключается к сети и отключается после оттаивания грунта на глубину залегания трубы.

Глубина траншеи под трубу должна быть не менее 70 см, чтобы исключить повреждения при проведении последующих работ. Дно траншеи следует выровнять, утрамбовать и отсыпать песчаную подушку 10 см. При укладке трубы в траншею не следует ее выравнивать и вытягивать в струну. Небольшие изгибы в последующем будут компенсировать возможную нагрузку и деформацию. Ввод трубы в дом выполнять отдельно от канализации.

Канализация в частном доме своими руками: как правильно сделать, схема Комфортное проживание в частном доме во многом зависит от наличия в доме удобных в пользовании инженерных коммуникаций. Водопровод и канализация в частном доме считаются неотъемлемой частью…

Приямок скважины заглубить на 50-70 см ниже глубины промерзания грунта и надежно утеплить, особенно люк.

Если установлена система водоподготовки, нужно установить счетчик перед ней. Производители обязательно указывают объем очищенной воды, после которого следует произвести обслуживание.

Заранее спланировать место установки водоочистного оборудования. Во-первых, оно занимает немало места. Во-вторых, чтобы с минимальными затратами на разводку труб, подключить к очищенной воде лишь необходимые точки водоразбора.

Подключать баню лучше после фильтра тонкой очистки. Если баня далеко от дома и подключена от скважины, можно установить такой фильтр в бане.

Совет: при поливе участка выбирать максимально возможный напор. Насос будет реже выключаться или работать без выключения. Так он дольше прослужит.

Система водоподготовки

Чтобы полить огород, качество колодезной воды приемлемо. Механическая очистка от крупных примесей на первой ступени фильтрации насоса в большинстве случаев достаточная, чтобы даже помыть машину и не испортить ее лакокрасочное покрытие. А вот до качества питьевой, колодезную воду, в большинстве случаев, надо доводить отдельно.

Проблема заключается в нестабильности химического и бактериального состава воды из пластов с небольшой глубиной залегания. Еще в средине прошлого века большинство людей не задумывалось о том, что такое экология – верхний слой земли и поверхностные воды были не испорчены «продуктами жизнедеятельности» человека, поэтому даже вблизи городов колодцы были чистыми.

Сейчас 10-15 метров грунта зачастую недостаточно, чтобы вода прошла естественную очистку и приобрела стабильный состав. Даже удаленные от городов и промышленных предприятий районы не могут гарантировать чистоту верхних водоносных пластов – сельскохозяйственная химия, осадки и реки оказывают свое влияние. И если у глубоких скважин «на известь» состав воды относительно постоянен и практически не меняется за время эксплуатации, то у скважин «на песок», а тем более у колодцев, анализ воды необходимо проводить часто, чтобы своевременно откорректировать состав фильтров в системе водоподготовки.

Семь ступеней очистки – это не предел. На кухне можно еще установить систему обратного осмосаИсточник uborka.co

Типы труб для водопровода

Существует несколько основных типов труб, использующихся в монтаже водоснабжения частного дома в зависимости от назначения:

  • Металлопластиковые. Трубы водоснабжения из алюминия, покрытого со всех сторон пластиком, не подвержены коррозии и отлично гнутся. Но стоит иметь ввиду, что они не выдерживают температуры выше 95 градусов. С такими трубами всегда необходимо будет следить за работой котла. Установить металлопластиковые трубы водоснабжения не составляется труда и самому. Главное – следить за тем, чтобы в процессе монтажа все стыки были соединены герметично. Не совсем подходят на наружного трубопровода
  • Стальные. Считаются одними из самых прочных и долговечных. При монтаже водоснабжения своими руками эти трубы необходимо монтировать, постоянно нарезая резьбу во всех точках соединения. Нередко при монтаже используется сварочный аппарат.
  • Полиэтиленовые. Идеальны для установки системы для разводки воды. Они достаточно устойчивы к перепадам температур, достаточно просты для монтажа, так как обладают пластичностью.
  • ПВХ. Для домашнего пользования данный материал не рекомендован из-за способности вступать в химическую реакцию.
  • Полипропиленовые. Достаточно бюджетный вариант. Но в то же время долговечный, так как не подвергается со временем коррозии. Монтаж и установка таких труб производится, как правило, с помощью сварки.

Подбор трубы водоснабжения необходимо производить после установления схемы. Этот процесс напрямую зависит от того, тройниковым или коллекторным способом будет осуществлена прокладка.

Водоснабжение частного дома из колодца и скважины: прокладка труб

Любая из описанных схем водоснабжения частного дома реализуется при помощи насоса, подающего воду к дому. При этом должен быть сооружен трубопровод, соединяющий колодец или скважину с насосной станцией или накопительным баком. Существуют два варианта укладки труб — только для летнего использования или для всесезонного (зимнего).

Участок горизонтальной трубы может находится или ниже глубины промерзания грунта или его нужно утеплять

При устройстве летнего водопровода (для дачи) трубы можно укладывать поверху или в неглубокие канавы. При этом нужно не забыть в самой нижней точке сделать кран — сливать воду перед зимой, чтобы в мороз замерзшая вода не разорвала систему. Или сделать систему разборной — из труб, которые можно скатывать на резьбовых фитингах — а это — трубы ПНД. Тогда осенью все можно разобрать, скрутить и уложить на хранения. Весной все вернуть.

Прокладка труб водоснабжения по участку для зимнего использования требует больших затрат времени, сил и денег. Даже в самые сильные морозы они не должны замерзать. И решений два:

  • уложить их ниже глубины промерзания грунта;
  • закопать неглубоко, но обязательно обогреть или утеплить (а можно и то, и другое).

Глубокое заложение

Глубоко закапывать водопроводные трубы имеет смысл, если он промерзает не более чем на 1,8 м. Копать придется еще на 20 см глубже, а потом на дно насыпать песок, в который укладывать трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовали асбестовые трубы. Сегодня есть еще пластиковый гофорорукав. Он дешевле и легче, проще укладывать в него трубы и придавать нужную форму.

При укладке трубопровода ниже глубины промерзания приходится копать глубокую траншею длинной на всю трассу

Хоть подобный метод требует больших затрат труда, его используют, потому что он надежен. Во всяком случае, участок водопровода между колодцем или скважиной и домом стараются уложить именно ниже глубины промерзания. Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншее ведут под дом, там поднимают выше. Самое проблемное место — выход из земли в дом, можно дополнительно подогревать электрическим греющим кабелем. Он работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только в том случае, если температура ниже заданной.

При использовании в качестве источника воды скважины и насосной станции, устанавливают кессон. Его закапывают ниже глубины промерзания грунта, в нем же ставят оборудование — насосную станцию. Обсадную трубу обрезают так, чтобы она была выше дна кессона, и трубопровод выводят через стенку кессона, тоже ниже глубины промерзания.

Прокладка труб водоснабжения в частном доме из скважины при устройстве кессона

Закопанный в земле водопровод сложно ремонтировать: придется окапывать. Потому постарайтесь заложить цельную трубу без стыков и сварных швов: именно они дают больше всего проблем.

Близко к поверхности

При неглубоком заложении земляных работ меньше, но в этом случае имеет смысл сделать полноценную трассу: траншею выложить кирпичом, тонкими бетонными плитами и т.п. На этапе строительства затраты значительные, но эксплуатация удобная, ремонт и модернизация — без проблем.

В этом случае трубы водоснабжения частного дома из колодца и скважины поднимаются до уровня траншеи и там выводятся. Укладываются они в теплоизоляции, предотвращающей их замерзание. Для страховки их можно еще и греть — использовать греющие кабели.

Один практический совет: если от погружного или скважинного насоса к дому идет кабель электропитания, его можно упрятать в защитную оболочку из ПВХ или др. материала, а потом прикрепить к трубе. Крепят через каждый метр куском скотча. Так вы будете уверены, что электрическая часть у вас в безопасности, кабель не перетрется и не порвется: при подвижках грунта нагрузка будет на трубе, а не на кабеле.

Герметизация входа в колодец

При организации водоснабжение частного дома из колодца своими руками, обратите внимание на заделку места выхода водопроводной трубы из шахты. Именно отсюда чаще всего грязная верховодка попадает внутрь

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Если отверстие в стенке шахты ненамного больше диаметра трубы, щель можно заделать герметиком. Если зазор большой, его замазывают раствором, а после высыхания промазывают гидроизолирующим составом (битумной пропиткой, например или составом на основе цемента). Промазать желательно и снаружи и изнутри.

Необходимое оборудование

Когда человек уже определился с выбором источника, тогда с уверенностью можно приступать к составлению расчетов и чертежей. Первое, что нужно сделать – это определиться с выбором оборудования.

Насос

Для начала нужен насос, который является как «мозгом», так и «сердцем» системы водоснабжения. Поэтому на его покупке не стоит экономить. Выбирать насос необходимо с расчетом динамического уровня воды плюс сорок метров и плюс 20%, чтобы увеличить давление.

Трубы

Они являются «артериями», без которых невозможно подать воду в кран. Для не очень глубоких скважин, а также для укладки в землю подойдут полипропиленовые трубы. Они выдерживают давление до десяти атмосфер. А те, которые предназначены для и холодной, и горячей воды, выдерживают уровень давления до двадцати атмосфер. Покупая трубы для водоснабжения нужно учесть и другие тонкости.

Вот основные моменты, на которые стоит обратить внимание:

Если взять трубы, имеющие толстые стенки, то они могут немного заузить проход, и насос будет от этого работать с большей нагрузкой

Производя монтажные работы своими руками, нужно с особым вниманием следить за запайками, чтобы не пришлось вынимать весь ствол с насосом, полным воды. При сильных морозах работать с трубами невозможно

Муфты нужно покупать от того же производителя, что и трубы.

  • Обязательно необходимо ознакомиться с инструкцией по эксплуатации, чтобы знать, сколько нужно нагревать и охлаждать их.
  • Нельзя паять грязные или мокрые трубы, их нужно очистить и высушить, и лишь затем приступать к работе.
  • Если соединения комбинированные, то устанавливать их нужно на лен и герметик.
  • Испытывать трубы под давлением нужно, только установив и загрузив насос на глубину.

Металлические фитинги

Это неотъемлемые элементы системы водоснабжения. К ним относятся обратный клапан, который устанавливается на самом выходе насоса, металлические или пластиковые вентили, разные муфты, тройники и другие элементы.

Трос страховочный

Сам насос буквально висит на трубах, а трос используется как страховка, а также помогает при опускании и поднятии его. Чем глубже будет находиться насос, тем толще должен быть диаметр троса. Если глубина расположения около тридцати метров, то трос должен быть диаметром до 3 миллиметров. Более тридцати метров – диаметр троса должен быть до 5 миллиметров.

Гидроаккумулятор

Покупая мембранный бак, необходимо рассчитывать количество людей, которые проживают в доме. Обычно покупается бак на 50 литров.

Как самостоятельно составить проект

Установка системы водоснабжения в частном доме предполагает предварительное создание проектно-чертёжного документа, где будет отмечено прохождение трубопроводной трассы как снаружи, так и внутри дома.

Отдельные люди считают составление схемы лишней тратой сил и времени, полагаясь на свой опыт и интуицию. На деле отказ от составления проекта оборачивается затягиванием работ, частыми ошибками и переделками.

При составлении проектной схемы, на ней указываются основные технические данные будущего трубопровода:

  • Тип внутренней разводки.
  • Трасса прохождения труб в каждой комнате.
  • Количество и расположение коллекторов, насосов, водонагревателей и фильтров.
  • Места расположения водоразборных кранов.
  • Типы водопроводных труб для каждой водоподающей ветки, с указанием из диаметров.

Схемы разводки внутреннего водоснабжения

Существуют две основные системы, по которым производится монтаж горячего и холодного водоснабжения:

Тройниковая

Схема тройниковой разводки

Иначе она называется последовательной. Для этого способа используется меньшее количество материала, соответственно, он считается бюджетным вариантом. Среди недостатков такой схемы можно выделить риск снижения водонапорного давления, когда будут одновременно использоваться несколько точек водоразбора.

Коллекторная

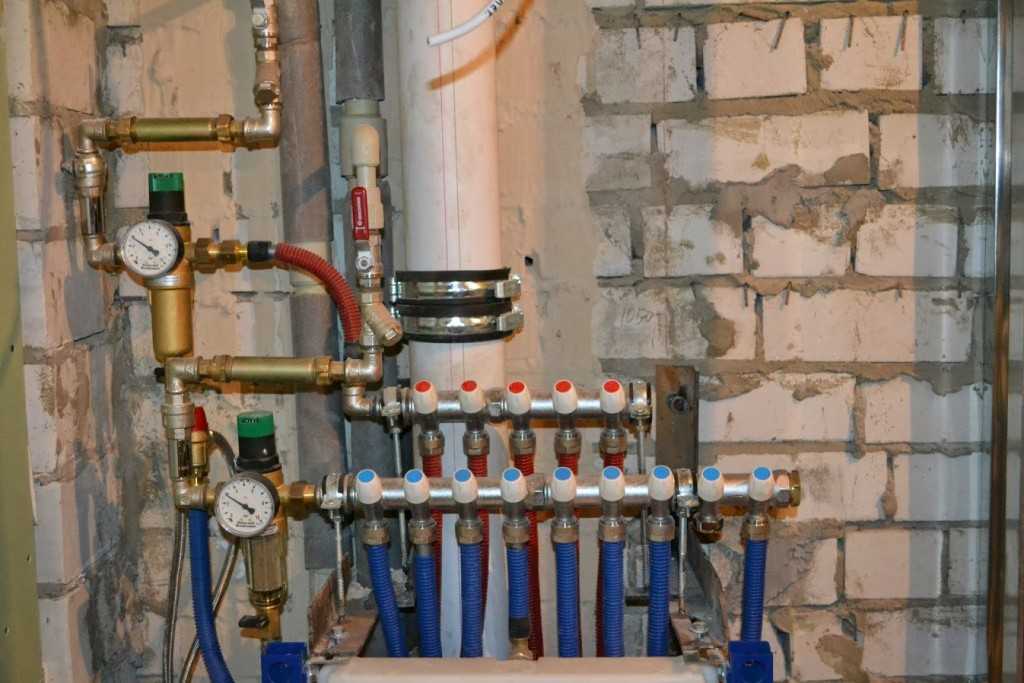

Коллекторная разводка холодного и горячего водоснабжения

Другое название – параллельная схема водоснабжения. В этом случае организовывается один или два коллектора (каждый из которых предназначен для горячей и холодной воды). К коллектору присоединяются линии, которые проходят к точке водоразбора. Такой способ требует применения большего количества труб. Но при этом не будет риска перепадов давления воды.

Какой тип труб выбрать для водоснабжения на даче?

Еще полтора десятилетия назад не было никаких сомнений: альтернативы стальным трубам не было. Сегодня для водопровода на даче почти не используется металлические трубы: они дорогие, для монтажа нужна сварка, современные трубы быстро ржавеют. Есть гораздо более практичная альтернатива — пластиковые трубы. Они для водопровода на даче — лучшее решение.

ПНД

Трубы из полиэтилена низкого давления (ПНД) — считаются лучшими среди других. Известный в течение многих лет полиэтиленовый пластик полностью оправдывает свое внедрение и цену. Трубы ПНД учитывается при организации водоснабжения для бытовых или технических нужд в коттеджах, пригородных, дачных и частных жилых домах.

С помощью этих труб, можно создать систему водоснабжения дачного дома. Эти материалы имеют такие преимущества, как:

1. Надёжность.

2. Длительный срок службы.

3. Быстрая установка.

Для прокладки водопроводных труб можно использовать трубы из ПНД различного диаметра. Монтаж водопровода в жилом доме собственными руками, упрощается с помощью специальных разъемов (муфт, фитингов). Иногда в качестве соединительных элементов используются латунные втулки. Полиэтиленовые трубы могут быть установлены с компрессионными фитингами.

Преимущества ПНД

— длительный срок службы — до 40 лет;

— коррозионная стойкость;

— отсутствие накипи на внутренних стенах, даже при  длительном использовании;

— низкая теплопроводность и отсутствие эффекта конденсации;

— в шесть раз легче, чем металлическая труб;

— Легкая установка с использованием сварных технологий.

По надежности и долговечности он не уступает своим полипропиленовым аналогам.

Недостатки трубы:

— узкий температурный диапазон во время работы (от -20 до +40 градусов по Цельсию)

— чувствительность к ультрафиолетовому свету.

— низкая механическая прочность по сравнению с металлом или бетоном

Трубы ПВХ

Для водоснабжения в дачном водопроводе, также используются трубы из поливинилхлорида (ПВХ). Они дешевле, чем ПНД. Соединяются холодной сваркой. Сварной шов надежный — выдерживает давление до 12-16 атмосфер, срок службы заявлен на том же уровне: 50 лет.

Трубы из ПВХ имеют низкую цену.

Эти свойства несколько уступают свойствам полиэтилена низкого давления:

— Диапазон температур от -15 °C до +45 °C.

— Не любит замораживание — эластичность уменьшается, материал становится более хрупким.

— Средняя чувствительность к УФ-излучению.

Другие преимущества пластиковых труб полностью присущи ПВХ:

— Легко устанавливается, сгибается.

— Гладкость внутренней поверхности.

— Устойчива к окислению (не ржавеет) и химической среде.

Недостатки дачного водопровода из ПВХ заключаются в следующем:

— Верхний предел температуры +45 °C, временно возможно до +65 °C.

— Утилизировать трудно, так как при разложении выделяются летучие хлориды, вредные для здоровья и окружающей среды.

— При появлении царапин на поверхности трубы срок ее службы значительно сокращается. По этой причине трубы из ПВХ не рекомендуются для открытой прокладки водопровода на дачном участке. В случае прокладки под землей, необходимо сделать защитный кожух или проложить в канале.

Так как царапины и трещины значительно снижают надежность, резьбовые соединения невозможны. Это большая проблема при соединении с металлическими трубами или входами в оборудование. А если распределение труб на месте — дело простое, то связывание оборудования — серьезная проблема. Этот недостаток ограничивает использование этого материала для внешних водопроводов, так как ПВХ часто используется для внутреннего распределения, где риск царапин минимален. Еще чаще они используются для прокладки дренажных систем.

Полипропилен

Еще один материал, который можно использовать при проводке водопроводных труб на даче своими руками, — это полипропиленовые трубы ППР. Они также относятся к категории пластмасс. Есть для холодной воды (с синими полосками) и горячей, а также отопление (с красными полосками).

Они соединяются сваркой и муфтами — есть специальные сварные аппараты, с помощью которых они нагревают пластик на двух концах деталей, после чего соединяются. Через пару минут соединение становится монолитным. Паяльник для сварки недорогой (он стоит около 2-5 тысяч рублей).

Можно взять в аренду в тех же магазинах, которые продают полипропиленовые водопроводные трубы и фитинги. Поскольку труба ППР не изгибается, все собирается с муфтами, углами и т. д. Недостаток у полипропиленовых труб является, по сути, один: дорогие фитинги. Но в результате водоснабжение будет не очень дешевым, но надежным.

Подключение ресивера

Как мы уже говорили, система водоснабжения обязана не только доставить воду потребителю, но и обеспечить приемлемые для обычной эксплуатации сантехнического оборудования производительность и давление. Погружной насос способен создать высокое давление, но оно будет непостоянным, и при резком запирании крана может случиться гидроудар.

Помимо этого, в случае если насос подключить к водопроводу напрямую, то при каждом отпирании крана в любом сантехническом приборе (раковина, мойка, ванная, унитаз и т.д.) будет включаться двигатель помпы. Это отрицательно скажется на сроке работы двигателя, механике насоса, и узлах отключения питания на реле либо пускателе.

Исходя из этого нужен гидроаккумулятор, который будет накапливать воду под давлением и подавать ее потребителю. В то время, когда давление в баке устройства упадет ниже определенного уровня, сработает реле давления, которое замкнет цепь питания двигателя насоса, и он закачает нужный количество воды. В случае если емкость бака будет 100 литров и более, то для средней по численности семьи количество запусков насоса будет маленьким, и он прослужит долго.

Мы остановились на вводе трубы в дом. Идем дальше:

Ввод трубы соединяем через муфту с пятивыводным штуцером. Муфту накручиваем на дюймовое отверстие через ниппель с накидной гайкой;

На входное отверстие ресивера накручиваем угловое колено, которое продлеваем отрезком трубы нужной длины. В случае если имеется возможность, вместо трубы и колена используем гибкий шланг с краном;

Конец трубы ресивера соединяем через шаровый кран с накидной гайкой с любым свободным дюймовым отверстием штуцера. В случае если использован шланг с краном, то его конец через переходник («американка») на отверстие штуцера;

  • К отверстию дюйма подключаем манометр;
  • К незанятому отверстию дюйма подключаем реле давления;

Оставшееся незанятым дюймовое отверстие распределительной муфты соединяем через кран с накидной гайкой с водопроводом, идущим к потребителю;

  • Кабель питания насоса подключаем к клеммам реле, каковые будут создавать отключение и пуск. Схема коммутации несложная и обрисована в инструкции к реле. В случае если нужен пускатель, тогда через реле производится запитка его катушки, а насос подключается к клеммам пускателя;
  • Раздельно запитываем кабель насоса через ручной включатель, рассчитанный на пусковой ток двигателя с двойным запасом;

Посредством ручного тумблера производим запуск насосного оборудования и ожидаем, пока наполнится бак, и система машинально отключит питание двигателя помпы. Засекаем по манометру давление отключения. После этого открываем пара кранов и спускаем воду , пока система снова не запустит насос, кроме этого фиксируем значение давления;

Сверяем полученные значения с паспортными чертями ресивера, и, в случае если нужно, настраиваем реле.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Коммуникации
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
