Разводка труб водоснабжения в квартире и доме

Тройниковая разводка водопровода в доме это

Тройниковая разводка водопровода в доме иначе называется последовательная разводка. Описать её можно следующим образом.

От перекрывающих вентилей внутреннего водопровода по дому тянут две трубы, ГВС и ХВС. Сразу замечу, что на горизонтальных участках, горячая труба прокладывается выше холодной, чтобы не образовался конденсат.

В местах установки сантехнических приборов, к их водным розеткам, от магистрали тянутся трубы ответвления. Соединение с магистралями в местах отвода делаются при помощи водопроводных фитингов под названием тройник. От этого и название способа разводки «тройниковый».

Выбор труб

Разводка из металлопластиковых труб

Чтобы корректно своими руками провести монтаж водопровода в своей квартире, советуют применять либо металлопластиковые трубы, либо же чисто пластиковые.

Что касается использования стальных или медных вариантов, то от них лучше отказаться, ведь для работы с ними необходимо не только умение, но и дополнительные травмоопасные инструменты, чтобы резать, проводить сварку и изгибы.

При этом они остаются самым лучшим вариантом для создания системы водоснабжения. На их стенках в процессе использования не появляется никаких отложений, а достаточно маленькая теплопроводность дает возможность применять такие трубы для обеспечения горячего водоснабжения.

Из всего разнообразия пластиковых труб лучшими по соотношению цена/качество считаются полипропиленовые трубы. Для пайки полипропиленовых труб используют специальный «паяльник», которым научиться пользоваться очень просто.

Схемы разводки

При монтаже водопровода чаще всего используются следующие подходы:

  • тройниковая разводка;
  • коллекторная разводка.

Способы разводки труб

Перечисленные варианты имеют определенные преимущества и недостатки. Выбор зависит от конкретной ситуации. При подборе схемы разводки обязательно учитывается планировка квартиры.

Коллекторная разводка обеспечивает напор на всем протяжении системы водоснабжения. Такой вариант идеально подходит для больших пространств. В некоторых случаях применяются одновременно два метода.

Тройниковая разводка

Тройниковая схема разводки

Тройниковая схема используется чаще всего. Метод использован при возведении большинства старых и новых типовых зданий. Основная труба идет от стояка, к ней последовательно подсоединяются при помощи тройников потребители холодного водоснабжения. Аналогично проводится подключение горячих труб. Основной трубопровод используется в качестве коллектора, поэтому ее диаметр самый большой.

Преимущества тройниковой разводки:

  • экономичность;
  • простота монтажа.

Недостатки:

  • отсутствие возможности перекрытия подачи водоснабжения к отдельному источнику водозабора;
  • уменьшение давления воды в системе при подключении разных видов сантехники;
  • снижение температуры.

Ремонт многих элементов требует полного прекращения подачи воды. При одновременном использовании нескольких точек водозабора снижается напор. При включении горячего крана на кухне происходит снижение давления в горячей трубе, в душевой кабине вода становится холоднее.

Тройниковая схема не рекомендована при обустройстве водопровода в помещениях большой площади. Вода через длинную основную трубу будет медленнее доходить к сантехническим устройствам. Все соединения часто не видны, что усложняет ремонт водопровода, возникают также сложности при установлении участка протечки.

Коллекторная разводка

Коллекторная схема позволяет обеспечить равномерный напор на любом удалении от стояка. Такой вариант идеально подходит для обустройства водоснабжения в больших квартирах и загородных домах, при необходимости подключения большого количества сантехники.

Вода поступает из стояка в цилиндрический коллектор с отводами. Подключение каждого устройства осуществляется по отдельной линии.

Коллекторная схема разводки

Преимущества коллекторной схемы:

  • возможность прекращения подачи воды на один смеситель;
  • предотвращение гидроударов;
  • поддержание постоянного уровня давления вне зависимости от количества включенных потребителей воды;
  • возможность мгновенного обнаружения протечек;
  • возможность монтажа труб скрытым методом.

Недостатки схемы:

  • неэстетичный внешний вид при использовании открытого способа;
  • высокая стоимость;
  • сложность проведения работ.

Монтаж коллекторной разводки требует определенных навыков и опыта. Сложности возникают на этапе составления проекта. В квартирах с центральным водоснабжением требуется установка 2 коллекторов. При присоединении стояков применяются отдельные трубы. Иногда на участках монтируются электрокраны, фильтры, приборы учета. Электрокраны срабатывают при обнаружении протечек, что позволяет быстро ликвидировать аварию.

Достаточно часто используется комбинированный способ, такой вариант позволяет существенно сэкономить.

Типы труб для водоснабжения

Основные типы труб, используемых при организации водоснабжения:

  1. Медные трубы, соединяемые при помощи специальных припоев. Магистрали отличаются устойчивостью к возникновению коррозии, выдерживают нагрев до 250°С. Трубы эластичны, что позволяет создавать трубопроводы сложной конфигурации. Недостатком материала является формирование гальванической пары при контакте с алюминиевыми или стальными элементами. При использовании в многоэтажных домах следует учитывать высокую проводимость тока, при поломке оборудования у соседей трубопровод оказывается под напряжением.
  2. Металлопластиковые трубы, состоящие из нескольких слоев пластика с алюминиевой прокладкой. Изделия отличаются высокой эластичностью, для соединения используются резьбовые втулки или обжимные элементы. Изделия не используются при скрытой прокладке, поскольку резиновые уплотнения в стыках теряют эластичность и пропускают воду. Преимуществом является отсутствие коррозии, гладкая внутренняя поверхность препятствует формированию отложений.
  3. Изделия из полибутилена, выдерживающие нагрев до 90°С. Элементы соединяются по технологии пайки, шов отличается повышенной прочностью. Из-за высокой стоимости полибутиленовые изделия широкого распространения не получили, трубы применяются при обустройстве обогреваемых полов.
  4. Полиэтиленовые армированные трубы, рассчитанные на давление до 3,5 атм. В водопроводных сетях использование не рекомендуется, поскольку материал не обладает высокой прочностью. Детали применяются для разводки воды на приусадебных участках или в бытовых постройках, материал допускает замерзание жидкости. При подключении требуется установка редуктора, снижающего давление потока воды до безопасного уровня.
  5. Магистрали из поливинилхлорида, отличающегося высокой химической устойчивостью и допускающего эксплуатацию при температуре до 80°С. Недостатком материала является низкая устойчивость к воздействию ультрафиолетового излучения. Для соединения фрагментов трубы используется пайка или клей, но прочность стыка не позволяет подавать воду под давлением выше 3,5 атм. Трубы используются для водоснабжения технологических помещений или при организации систем полива, в магистрали предусматривается редуктор для снижения давления.
  6. Трубы из полиизопропилена, позволяющего соединять элементы методом пайки. Материал отличается низкой стоимостью, допускает давление до 12 атм. и температуру до 130°С. Поверхность труб шероховатая, но налет во внутренней части магистралей не образуется. Изделия используются при организации стояков и при разводке воды внутри жилых или офисных помещений.

При подборе труб следует учитывать сечение внутреннего канала, от которого зависит пропускная способность. Для определения параметра необходимо выяснить требуемое давление в магистралях, учитывается коэффициент падения напора внутри трубы и на местах соединений. При планировании схемы прокладки следует использовать прямолинейные отрезки, но чрезмерное удлинение и загромождение ветви арматурой приводят к падению давления.

Распространенные ошибки при монтаже

Перед тем как сделать разводку воды в стенах помещения или в напольных покрытиях, следует продумать схему теплоизоляции. Проходящая по трубам вода охлаждается, отдавая тепло материалам стен дома и увеличивая нагрузку на автономные нагреватели. Металлические магистрали, лишенные изоляционного слоя, покрываются слоем конденсата, который вызывает коррозию. Капли воды впитываются в материал стен, вызывая появление плесени или грибка.

В процессе эксплуатации пластиковые трубы расширяются. При укладке магистралей в каналы, выполненные в стенах, предусматривается запас пространства. На внешнюю часть трубы надевается чехол из синтепона. Если труба уложена в паз без зазора и замазана цементом, то при нагреве поверхность стены трескается, что приводит к осыпанию плитки или порче лакокрасочного покрытия.

В процессе монтажных работ необходимо закрывать торцевые кромки труб для защиты от посторонних предметов. Перед пайкой или сваркой рекомендуется проверить внутреннюю часть трубы на наличие посторонних предметов. При попадании грязи происходит закупоривание линии водоснабжения или засорение водоразборного оборудования. Для удаления засоров придется разбирать часть водопровода или ремонтировать краны или радиаторы нагревательных установок.

Пайка пластиковых труб выполняется специальной индукционной установкой. С поверхности соединяемых элементов удаляются следы грязи и масла, не допускается попадание в соединение воды. Посторонние предметы или жидкость, попавшие в сварной шов, ухудшают прочность соединения. Если трубы проводятся через перекрытие между этажами, то в плитах сверлятся индивидуальные отверстия. Протягивать трубопроводы пучком через единый канал не рекомендуется, поскольку происходит ухудшение условий работы водопроводных магистралей.

В конструкции магистралей предусматриваются запорные вентили, расположенные перед водоразборным устройством или на выходе из коллектора. Рычаги и барашки вентилей должны располагаться на расстоянии друг от друга, обеспечивая возможность поворота.

Дополнительные элементы

Как устроена система отопления закрытого типа?

Помимо котла, труб и батарей, в ней есть:

  • Циркуляционный насос, приводящий теплоноситель в движение.
  • Перемычка с ХВС для заполнения системы водой.
  • Сбросники в нижних точках контура, позволяющие полностью осушить его.
  • Расширительный бак. Он компенсирует увеличение объема теплоносителя при повышении температуры.
  • Предохранительный клапан, срабатывающий при переполнении бака и увеличении давления сверх расчетного.
  • Манометр или термоманометр для контроля параметров системы.
  • Автоматический воздухоотводчик.

Однако: насос, воздушник, предохранительный клапан и (иногда) расширительный бак часто монтируются в корпусе котла, фактически превращая его в мини-котельную. Прежде, чем идти за покупками, изучите документацию.

Устройство современного газового котла.

Кроме того, опционально могут устанавливаться:

  • Отсекающие отдельные отопительные приборы и участки контура вентиля.
  • Грязевик перед насосом.
  • Дроссели или термостаты, регулирующие температуру радиаторов.
  • В верхних точках контура — дополнительные воздушники.

Как самому провести отопление в одноэтажном доме? По мнению автора, лучшим решением будет ленинградка — однотрубная разводка по периметру этажа с радиаторами, подключенными параллельно основному розливу. Она абсолютно безотказна и исключает остановку циркуляции в какой-то части контура из-за завоздушивания.

Как правильно провести отопления на двух этажах?

Здесь возможны два варианта.

  1. Два кольца (по одному на этаж) с дросселем, ограничивающим проходимость более короткого из контуров.

Вариант ленинградки для двух этажей.

  1. Двухтрубная схема с розливами на первом этаже и на чердаке и соединяющими их стояками с отопительными приборами.

Как правильно подключить радиаторы?

Для коротких (не более 7 секций) отопительных приборов оптимальным будет традиционное боковое подключение. Более длинные батареи лучше подключать диагонально или снизу вниз.

Полотенцесушитель

Полотенцесушитель выполняет в ванной или совмещенном санузле две задачи:

  1. Собственно сушит повешенные на него полотенца и белье;
  2. Обеспечивает обогрев помещения. Согласно действующим СНиП, норма температуры в ванной — 25 градусов.

В домах постройки 70-х и более ранних годов прошлого века полотенцесушители подключались в разрыв между стояком и подводкой ГВС. Соответственно, они могут нагреваться только во время разбора горячей воды в вашей квартире.

Сушилка установлена в разрыв подводки ГВС

Можно ли радикально изменить ситуацию?

Увы, нельзя. Даже если установить полотенцесушитель в разрыв стояка, он все равно не будет греть круглосуточно: в домах старой постройки не предусмотрена циркуляция воды в системе ГВС. Тупиковая схема подразумевает движение воды во время водоразбора и никак не иначе.

В более новых домах полотенцесушители представляют собой изгиб стояка горячей воды и благодаря ее циркуляции греют круглосуточно. Однако эта схема тоже не оптимальна: она не позволяет отключить нагрев в летнюю жару.

Правильное же подключение сушилки выглядит так: она врезается параллельно стояку (с байпасом между врезками) и снабжается парой отсекающих кранов. Если в ванной станет жарко, вы всегда сможете прикрыть краны, не нарушая циркуляцию в стояке.

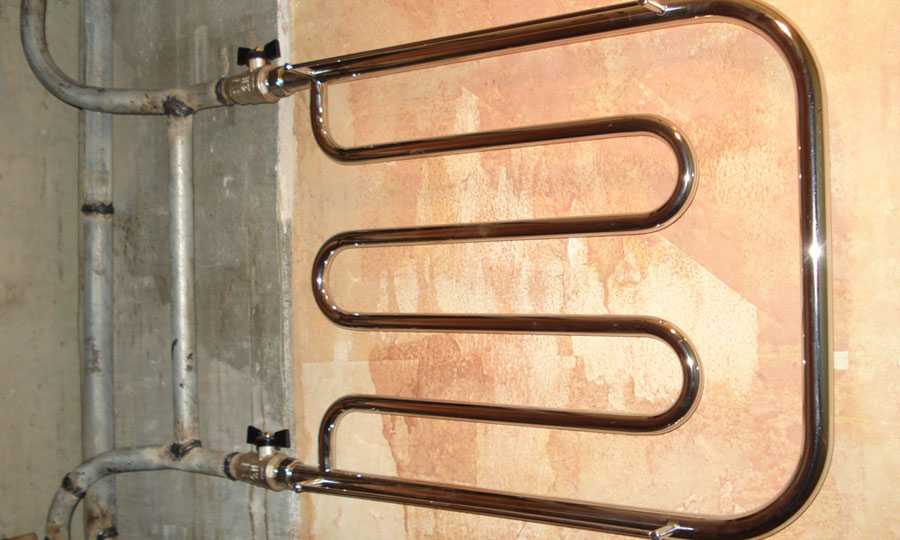

Правильное подключение полотенцесушителя: с байпасом и отсекающими шаровыми кранами

Типы разводки труб в квартире и доме

Время не стоит на месте, и сегодня схема или доме может выполняться по трем схемам – тройниковой, коллекторной, и смешанной.

  • Тройниковый способ. Сеть подключается по последовательной схеме, через тройники. Суть его в том, что от стояка идет одна труба через все места потребления воды – краны в ванной, туалетный бачок, кухонный смеситель. Традиционный вариант, основное достоинство — низкая , используется минимальное количество материалов. Недостаток – зависимость каждого источника потребления друг от друга. Для ремонтных работ приходится перекрывать коммуникации по всему помещению. Поэтому на каждом месте потребления устанавливается отдельный запорный кран для проведения ремонтных и аварийных работ.
  • Коллекторный способ, который еще называют лучевым. Подключение к центральному водопроводу производится через коллектор, к каждому месту потребления воды от стояка идет своя труба. Персональная на краны в ванной, отдельная на кухонную раковину, и отдельная на туалетный бачок. Когда используется распределительный коллектор для воды, в случае падения давления в системе напор в каждом кране одинаковый. При необходимости можно установить индивидуальный регулятор давления на каждый отвод. Дополнительным удобством будет сосредоточение всех одной точке. Минусом такого способа будет повышенная стоимость монтажа, к каждому потребителю идет пара труб, горячего и холодного водоснабжения.
  • В многоквартирных домах зачастую используют смешанный тип прокладки коммуникаций. Подключение к центральному водопроводу от общего стояка до квартиры — тройниковая система, а непосредственно в квартирах – коллекторная.

При прокладке тепловых сетей их используют парами, одна на вход и одна на выход. Не стоит путать коллектор отопления и водоснабжения и канализационный коллектор. При отводе стоков это магистраль, в которую входят трубы, и сборная емкость или централизованный сток.

Причины проведения замены

Замена стояка холодной/горячей воды в квартире, как правило, производится в следующих случаях:

  • срок годности установленных труб истек;
  • произошла поломка.

В первом случае управляющая компания проводит плановые ремонтные работы с целью профилактики, а вот во втором – осуществляется «аварийное» устранение поломки.

Чаще всего аварийная замена канализации осуществляется в домах, где использовались оцинкованные и чугунные трубы. Они поддаются воздействию коррозии и часто дают течь. В новых домах строительные компании устанавливают металлопластиковые трубы, а потому аварии случаются значительно реже.

Важно! Как показывает практика, чаще всего трубы начинают протекать в межэтажных участках, а потому при проведении замены канализации, лучше захватывать этот промежуток.

Законодательством установлено, что срок службы металлических труб – 40 лет. По истечению этого периода они автоматически признаются аварийными и должны быть заменены

При этом, совершенно не важно, как они выглядят. Даже если внешне труба может казаться полностью исправной, существует определенный риск. Важно также понимать, что в случае прорыва трубы, ущербы от потопа будут значительно больше

Компания, которая просрочила сроки плановой замены, будет обязана не только устранить поломку, но и компенсировать причиненный ущерб пострадавшим собственникам

Важно также понимать, что в случае прорыва трубы, ущербы от потопа будут значительно больше. Компания, которая просрочила сроки плановой замены, будет обязана не только устранить поломку, но и компенсировать причиненный ущерб пострадавшим собственникам. Потому как многие собственники прячут всю систему под гипсокартон и плитку, специалисты советуют проводить замену канализации во время капитального ремонта в самой квартире

Таким образом, владелец сможет обезопасить себя от неожиданных поломок, а также сбережет ремонт

Потому как многие собственники прячут всю систему под гипсокартон и плитку, специалисты советуют проводить замену канализации во время капитального ремонта в самой квартире. Таким образом, владелец сможет обезопасить себя от неожиданных поломок, а также сбережет ремонт.

Использовать стоит полипропиленовые трубы. Они обладают следующими преимуществами:

  • срок службы – от 50-100 лет.
  • не боятся термического и механического воздействия;
  • имеют гладкие стены, а потому не накапливают налет;
  • прочные, а главное, экологически безопасные.

Владелец недвижимости может совершить замену самостоятельно, предварительно сообщив об этом руководству дома, или оговорить совместную замену канализации с УК. Далее, порядок проведения зависит от достигнутого соглашения.

Скрытая или открытая прокладка труб – что лучше?

В небольших квартирах, где в ванной едва помещается стиральная машинка, разводка открытым способом ставит под вопрос возможность размещения того или иного оборудования. Даже просторные помещения не слишком украшают трубы, поэтому многие предпочитают замуровывать их в стены. Однако в некоторых случаях скрытая разводка недопустима.

Чтобы ответить на вопрос, как правильно сделать разводку воды в квартире или частном доме своими руками, можно исходить из запланированных материалов. Для прокладки в стенах подходят исключительно медные, металлопластиковые и полипропиленовые трубы с прессовыми соединениями.

Не допускается вмуровывать в стену участки трубопроводов с различными разъемными соединениями. Всевозможные американки, обжимные фитинги, переходные муфты с пластиковой трубы на резьбу и другие элементы обязательно нужно монтировать открыто. Это позволит получить к ним беспрепятственный доступ для обслуживания и ремонта.

Рассмотрим плюсы и минусы скрытого и наружного монтажа водопровода.

Скрытый монтаж водопровода в стене

Достоинства закладки труб в штробы:

  • сохраняется полезная площадь, что позволяет располагать сантехнические приборы и мебель вплотную к стенам;
  • все элементы конструкции замурованы внутри стены и не портят внешний вид ванной комнаты или иного помещения;
  • при пожаре сохраняется целостность водопроводных труб из ПВХ.

Недостатки скрытой разводки труб:

  • нельзя использовать стальные трубы;
  • существенные затраты времени и сил на штробление стен;
  • сложность монтажа с использованием исключительно неразъемных соединений;
  • отсутствие возможности производить ремонт водопроводной системы в дальнейшем без разрушения стен;
  • вероятность случайного повреждения трубы, например, при сверлении в стене отверстий под установку какого-нибудь сантехнического прибора, зеркала и др.;
  • невозможность проверки состояния водопровода и своевременного устранения протечки в трубе.

Как видите, монтаж труб в штробах стен имеет множество недостатков. Выбирая этот метод, вы рискуете в будущем понести существенные затраты. В случае затопления, которое легче было бы вовремя предотвратить при открытой прокладке труб, может потребоваться полный ремонт квартиры с покупкой новой мебели и бытовой техники. К тому же при замене водопровода понадобится восстановление стен и отделки.

Открытый монтаж трубопровода

Преимущества открытого способа разводки воды:

  • использование труб из любых материалов;
  • возможность своевременного обнаружения течи, поскольку имеется полный доступ для наблюдения за состоянием всей водопроводной системы;
  • меньшая трудоемкость монтажа в сравнении с разводкой труб в штробах стен, поэтому все работы можно выполнить самостоятельно даже новичку;
  • простота ремонта и замены водопровода в квартире, доме или на даче без разрушения пола и стен;
  • возможность подсоединения дополнительной линии к системе без штробления и последующего ремонта в ванной комнате, туалете, кухне или ином помещении.

Недостатки наружной разводки труб водоснабжения в квартире и доме:

  • уменьшение полезного пространства;
  • неэстетичный вид помещения (в некоторых случаях трубы удается скрыть в короба таким образом, чтобы они вписались в дизайн комнаты);
  • большая вероятность повреждения водопроводной системы при сильном пожаре.

Минусов у последнего метода значительно меньше, чем плюсов. Поэтому, прежде чем выбрать тот или иной вид монтажа, просчитайте все до мелочей. Если сэкономленные сантиметры пространства не сыграют решающую роль при размещении необходимой мебели и техники, то разумнее будет сделать открытую разводку труб.

Выбираем подходящий способ монтажа

После тщательной проработки эскиза, где нанесены все разметки и размеры и продуманной схемы разводки, придется подумать над тем, каким образом все это будет реализовано на практике. Особых трудностей с этим в принципе быть не должно, поскольку развести трубы можно одним из двух способов — открытым или скрытым.

Открытый способ это когда трубопроводы коммуникаций находятся снаружи. Характеризуется простой выполнения монтажных работ, однако эстетические параметры оставляют желать лучшего. Даже если все коммуникации будут проходить как можно ближе к поверхности пола.

Говорить об эстетичности не приходится — однозначно некрасиво

Скрытый же способ подразумевает, что трубы прячутся в стеновые конструкции. Здесь с визуальным восприятием все в порядке – магистрали просто не будут видны. А вот выполнять монтаж таким способом крайне затруднительное мероприятие. Много сил отнимет, к примеру, штробирование

Важно заметить, что штробирование стен при скрытой разводке не может выполняться в несущих стенах

По окончании отделочных работ труб не будет видно вообще

Продолжаем работать со схемой разводки, теперь нужно определиться с тем каким образом физически будут уложены трубы: последовательно, коллекторно, с проходными розетками. Последний в быту практически не используется, поэтому оставим его профессионалам. Лучше детально рассмотрим два первых метода.

Последовательно

Преимущества этого варианта в том, что все предельно просто и понятно: магистраль трубопровода прокладывается поэтапно, соединяя один прибор с другим. С точки зрения монтажа – отличный вариант.

Недостаток тут один – в процессе эксплуатации, неравномерное распределение напора воды, если одновременно используются несколько приборов.

С коллектором

Этот метод предусматривает установку крана на каждой трубе, идущей к прибору. Это обеспечит возможность ремонта без отключения всей системы. Коллекторная разводка – это создание отдельного участка трубопровода для каждого прибора. Обеспечивается равномерное распределение воды по водозаборным точкам. «Новичку-сантехнику», однако, такой метод может оказаться не по зубам – требует большого терпения и трудозатрат. Ну и плюс ко всему прочему тут получается увеличенный расход материалов.

Такая разводка достаточно сложна в монтаже — подумайте стоит ли браться за нее самостоятельно

Какому бы варианту не было отдано предпочтение, в любом случае должны быть соблюдены следующие условия: минимально возможное количество соединительных узлов и изгибов магистралей, а также максимум целостности. Перехлесты магистралей холодной и горячей воды допускаются только в исключительно случаях со сложной подачей воды, а вообще разводка труб водоснабжения и водоотвода должна иметь законченный лаконичный вид.
