Разводка водопровода в квартире: схемы и нюансы проектирования

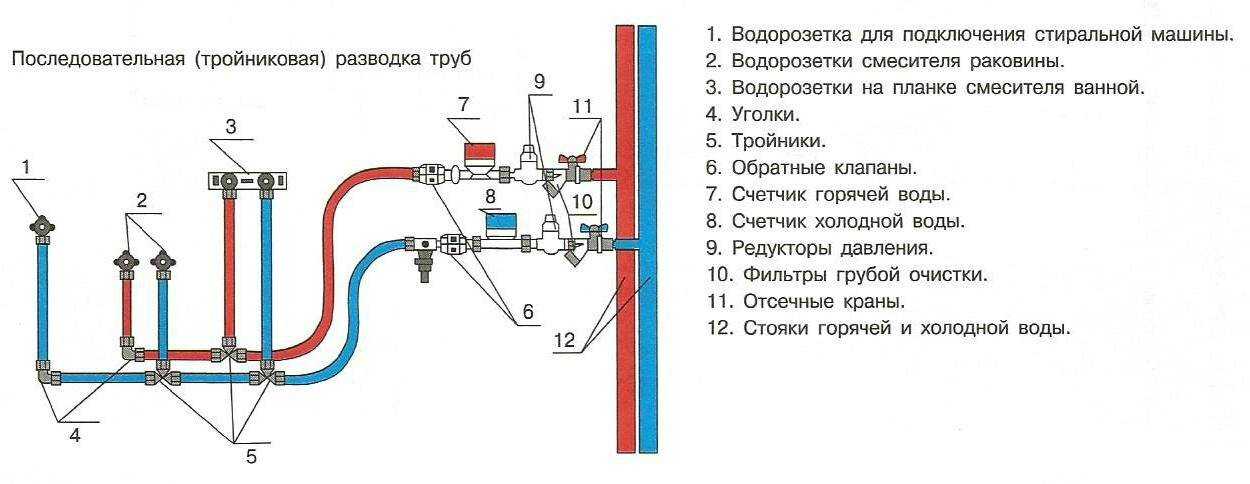

Тройниковая схема

Последовательная схема считается одной из самых простых и доступных. Она состоит из одного трубопровода, к которому последовательным способом подключаются бытовые потребители холодного водоснабжения. Таким же образом монтируется и система ГВС.

К основной трубе предъявляется целый ряд требований. Во-первых, ее диаметр должен быть больше диаметра всего водопровода. Вся остальная сантехника подключается с помощью тройников. Такой метод монтажа используется в большинстве старых квартир, так называемых сталинках, построенных по однотипным проектам в эпоху Советского союза.

Неоспоримое преимущество тройниковой разводки – это минимальное число труб. А это значит, что на покупку и установку оборудования, вы потратите минимум времени, сил и денег. Однако такая схема подойдет только для небольших по площади квартир с небольшим количеством сантехнических приборов. Ведь чем больше длина водопровода, чем меньше напор воды на конечном участке. До устройств, находящихся в конце системы дойдет меньше воды, что может привести к нарушениям в работе и даже выходу из строя.

Еще один недостаток последовательного подключения в том, что при ремонте или замене одного из элементов коммуникации, перекрывать воду приходится во всей квартире. Данная схема не предусматривает отключения от водоснабжения одного из приборов.

При обустройстве последовательной схемы применяются специальные тройники с резьбовым методом соединения. Зачастую места подключения скрыты под декоративной отделкой, поэтому свободный доступ для обслуживания и ремонта оборудования есть далеко не всегда. Поэтому для устранения проблемы приходится ломать стены или вскрывать фальш-панели.

Несмотря на все свои недостатки, тройниковая разводка по-прежнему остается одной из самых популярных ввиду своей доступности. Не стоит экономить на качестве оборудования. Монтажные работы лучше всего доверить профессионалам.

Установка узлов системы водоснабжения

Типичная схема разводки водопроводной системы со скважиной или колодцем может применяться для последовательной проводки трубопровода.

Она состоит из таких узлов:

• Насосное оборудование. Для глубокого колодца более 8-ми метров или скважины подойдет только погружной насос. Для неглубоких источников можно использовать насосные станции в сборке или поверхностные насосы.
• Переходной ниппель. Нужен для соединения со следующими элементами системы, которые в большинстве случаев имеют отличный от выхода из насоса диаметр.
• Обратный клапан. Предотвращает вытекание воды из системы в момент простаивания насоса, падения напора воды.
• Труба. Применяются трубы из полипропилена, стали, металлопластика или других материалов. Выбор зависит от разводки (наружной или внутренней, скрытой или открытой), цены самого материала, простоты монтажа. Трубопровод, подводящий воду в дом, снабжается теплоизоляционным слоем.
• Водоразборная арматура. Используется для соединения труб, перекрытия подачи воды, монтажа трубопровода под углом и т. д. К ней можно отнести: фитинги, краны, водорозетки, тройники и т. д.
• Группа фильтров. Предназначена для защиты оборудования от попадания твердых и абразивных частиц, снизит содержание железа в воде и смягчит ее.
• Бак гидроаккумулятора. Требуется для создания и поддержания стабильного напора воды, предотвращения частого срабатывания насоса.
• Группа безопасности. Необходима для контроля давления в системе — реле давления, манометр и реле сухого хода. Приборы автоматического регулирования помогают поддерживать стабильный напор в системе и продлевать срок эксплуатации оборудования.

Все элементы системы подключаются в определенной последовательности. Подробнее очередность можно рассмотреть на схеме. Далее установку системы описано на примере коллекторной разводки, как более сложной.

Простая схема системы водоснабжения дает возможность представить, как должна выполняться разводка от источника до крайней точки потребления (+)

Коллекторный узел в частном доме устанавливается в специальных помещениях — бойлерных или котельных — специально отведенных комнатах жилого дома, в подвальных и полуподвальных помещениях.

В этажных домах коллекторы устанавливаются на каждом этаже. В небольших домах систему можно разместить за смывным бачком в туалете или спрятать в специальном шкафу. Чтобы сэкономить водопроводные трубы, коллектор располагают поближе к большему количеству сантехнических приборов, на примерно одинаковом расстоянии от них.

Монтаж коллекторного узла, если следовать по направлению воды, проводят в такой очередности:

1. На участке соединения коллектора с основной трубой подачи воды устанавливают запорный кран для отключения в случае необходимости всей системы.
2. Далее монтируют осадочный фильтр, который задерживает крупные механические взвеси, способные привести к поломке оборудования.
3. Затем проводят установку еще одного фильтра, который будет изымать из воды более мелкие включения (в зависимости от модели — частицы от 10 до 150 микрон).
4. Следующий в схеме установки — обратный клапан. Он перекрывает обратный ток воды при падении давления.

После установки вышеперечисленного оборудования к трубе подачи воды подключают коллектор с таким количеством выводов, которое соответствует числу точек водопотребления в доме. Если в доме еще не все сантехнические приборы подключены, то на невостребованные выводы коллекторного узла ставятся заглушки.

Монтаж водопроводных веток горячей и холодной водопроводной системы одинаков при центральном водоснабжении. Немного иначе проходит установка в доме: один из отводов холодной воды коллектора подключают к водонагревателю, откуда горячую воду направляют на отдельный коллекторный узел

Преимущества и недостатки

Сначала нужно поговорить о недостатках коллекторной системы. Почему же не во всех квартирах устанавливается коллекторная разводка водопроводных труб? Тут ответ довольно простой: приходится тратить много средств на создание системы. Работ предстоит выполнить намного больше, чем при создании тройниковой системы.

Так, для запитывания умывальника и унитаза, например, понадобится при тройниковой разводке пять метров труб, а при коллекторной разводке – девять метров труб. Кроме того, специальная запорная арматура для коллекторной разводки стоит дорого.

Если ремонт в квартире не связан с глобальной заменой водопроводных труб, то ощущается разница между одной трубой на стене и шестью трубами.

Потому чаще всего коллекторную систему создают тогда, когда меняется весь водопровод и есть возможность спрятать трубы в специальных коробах или в стене. Несомненно, коллекторная разводка водопроводных труб имеет преимущества.

В маленькой квартире такая особенность может ничего не говорить хозяину. Однако, когда речь идет о гостиницах, больших заведениях, то такая система является настоящей находкой.

И как же тогда быть, если в гостинице, например, в одном из номеров прорвало трубу? Отключать всю гостиницу от водоснабжения – это самоубийство, особенно если заведение имеет высокую «звездность». Рейтинг гостиницы упадет в тот момент, когда будет отключена вода. А вот если с коллектора закрыть в один номер подачу воды – это другое дело.

Особую пользу коллекторная система оказывает на системе отопления. Например, можно сбавить температуру на одном из радиаторов с помощью дроссельной заслонки. В системе водоснабжения можно ограничить использование воды, например, на умывальнике, где часто любят баловаться дети. Что, если они оставят кран открытым и уйдут?

Нет, квартиру не затопит, но на счетчике за несколько часов, пока не обнаружат открытый кран взрослые, сможет набежать порядка семи – восьми кубов воды. Если кран будет открыт наполовину, то цифры на счетчике будут в два раза меньше.

Можно представить еще одну ситуацию. При тройниковой разводке подключен душ и унитаз. Вы купаетесь в душе, горячую воду разбавляет напор холодной воды. Потом в это время ваша жена сходила в туалет и смыла унитаз водой из бачка.

Что же будет дальше? Напор холодной воды сразу же распределится поровну на душ и унитаз. То, что в унитаз вода будет набираться медленно – не проблема. Но вот попасть под кипяток из душа – не очень приятно. В случае коллекторной разводки подача воды на душ и унитаз будет одинаковой при любом раскладе.

Подборка материала

Предпочтение отдается инновационным обладающим лучшими характеристиками материалам, обеспечивающими более высокое качество воды и продолжительный срок использования водопроводной системы.

Специализированные компании предлагают трубы, изготовленные из материалов:

• меди;
• металлопластика;
• искусственных компонентов.

Применение медных труб прежде всего требует больших денежных затрат, связанных с высокой стоимостью изделия.

Многие специалисты указывают на два фактора, отрицательно влияющих на качество воды:

• при взаимодействие на протяжении определенного периода меди с водой, образуется закись меди, которая является ядом;
• отрицательное влияние припоя используемого при пайке медных труб на состояние воды, белое олово в процессе продолжительной эксплуатации трубопровода постепенно переходит в другое состояние – серое олово, представляющее собой серый мелкозернистый порошок, попадающий в питьевую воду и ухудшающий ее качество.

Трубы обладают пластичностью их можно гнуть в зависимости от направления водопровода. Потери напора воды в сети и гидродинамическое сопротивление составляют ничтожно малые величины.

Для монтажа труб применяется специальный инструмент:

• обжимные клещи;
• труборез;
• комплект римеров, соответствующий диаметру используемых труб.

Установка труб должна производиться с учетом обеспечения открытого доступа к трубопроводу для возможного проведения ремонтных работ.

Пластиковые трубы изготовляются с использованием:

• полиэтилена (РЕ);
• полибутилена (РВ);
• полипропилена (РР);
• поливинилхлорида (PVC).

Для монтажа трубопровода с использованием полиэтилена при установке ГМС необходима модификация полиэтиленовых труб с армированием, которая позволяет перекачивать воду с температурой свыше 60 °С.

В сети городского водопровода возникают перепады напора воды, достигающие при подаче горячей воды – 4.5 атм., холодной – 6 атм. Полиэтиленовые трубы с низким значением гидравлического сопротивления не разрушаются при воздействии отрицательных температур.

Для предотвращения возникновения разрушительного напора воды в системе в обязательном порядке устанавливается аквастоп, перекрывающий при необходимости подачу воды.

Для соединения концов труб, используется пайка, которая образует прочный шов, выдерживающий высокий напор воды в сети.

Данный вид труб применяется при монтаже «теплых полов».

Трубы, изготовленные из полипропилена, обладают высокой прочностью на разрыв, стыкуются с помощью пайки и выдерживают температурный режим до 130°С, напор воды до 12 атм. Для соединения полипропиленовых труб применяются фитинги с последующей пайкой при 250°С осуществляемой с помощью специального паяльника.

Соединение труб осуществляется с помощью склеивания, а трубопровод обладает ограниченной прочностью и устанавливается совместно с аквастопом.

Зоны ответственности

1. Кто отвечает за состояние канализации и водоснабжения в квартире?

Подводки ХВС, ГВС и внутренняя канализация в квартире — частное имущество владельца жилья и полностью находится в зоне его ответственности. Стояки — общедомовое имущество. Все связанные с ними неисправности устраняются управляющей компанией за свой счет (точнее, их обслуживание входит в квартплату).

Находящиеся у вас в квартире стояки являются общим имуществом жильцов дома

Граница зон ответственности проходит:

• В случае водопровода — по присоединению вентиля на подводке к отводу от стояка водоснабжения;
• В случае канализации — по раструбному соединению между гребенкой (внутриквартирной разводкой) и тройником или крестовиной на стояке.

Нюансы для разных типов санузла

В многоквартирных домах встречаются санузлы нескольких типов:

• раздельный, в котором между ванной комнатой и туалетом имеется стена из бетона;
• совмещенный, не имеющий внутренних перегородок (некоторые владельцы демонтируют их, дополнительно увеличивая площадь помещения).

Совмещенный

В таком санузле магистрали водоснабжения разводят по стене по периметру помещения от стояка через прорезанные каналы. На местах подключения потребителей предусматривают муфты.

Шаровые вентили располагают в щитке или закрывают коробом. После укладки магистралей каналы в стене заделывают цементной смесью, а сверху устанавливают финишный отделочный материал (например, кафельную плитку).

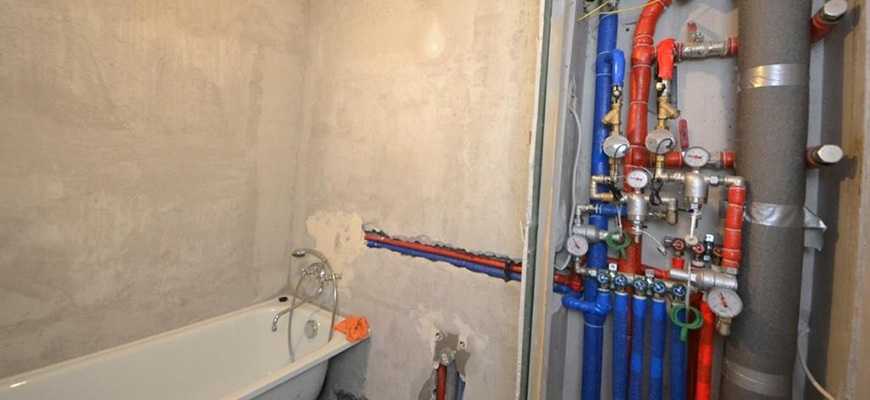

Разводка по периметру в совмещенном санузле.

Раздельный

При разводке в раздельном санузле в стене прорезают отверстие, необходимое для подвода канализационного слива или водопровода к стояку.

При необходимости предусматривают дополнительную точку подключения стиральной машины, радиатора отопления или полотенцесушителя (змеевик на стене прогревается циркулирующей горячей водой).

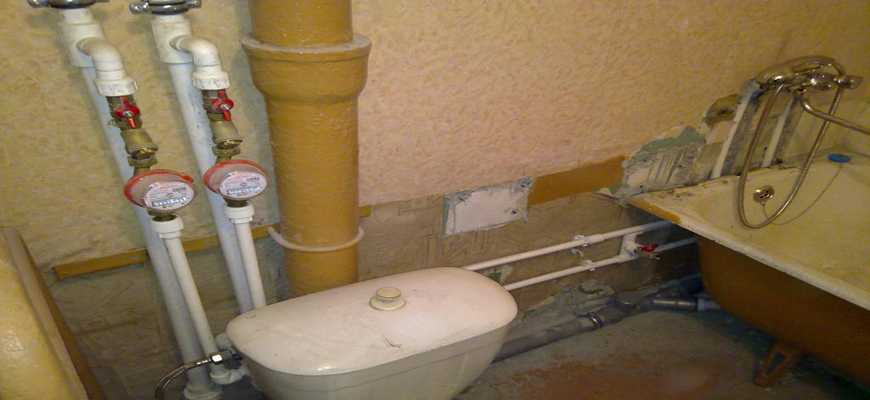

Разводка в раздельном санузле.

Тройниковый или последовательный способ

Последовательная схема водоснабжения в квартире — это наиболее простой в реализации способ создания системы. Она состоит из общей трубы, к которой последовательно подсоединяют потребителей холодной воды. Аналогично ей параллельно прокладывают трубопровод с горячей водой.

Диаметр основной трубы должен быть больше, чем у остальных частей водопровода, поскольку ей в последовательной схеме отведена функция коллектора. Чтобы подсоединить к ней сантехнику, пользуются тройниками.

Принцип, на котором основано обустройство такой системы, прост, как в плане проектирования, так и в отношении реализации. Данной схемой подключения водопровода в квартире пользуются многие потребители холодной и горячей воды, проживающие в типовых домах, возведенных еще в советские годы.

Это объясняется тем, что, чем длиннее протяженность трубопровода, тем незначительнее в его конце напор. Сантехническим приборам, которые оказываются подключенными на последних метрах схемы, остается меньше воды, поэтому они часто функционируют некорректно.

При последовательном способе подключения нет возможности отключать только один прибор. Специалисты отмечают наличие еще ряда проблем, имеющих отношение к обслуживанию тройниковой разводки холодной и горячей воды в квартире. Обычно места подключений находятся под отделочными материалами и поэтому доступ к ним часто ограничен.

В итоге при возникновении протечки обнаружить проблемное место бывает достаточно сложно. Нередко, чтобы выполнить ремонт водопровода приходится производить демонтаж фальш-панелей, ломать капитальные стены и т.д. После завершения ремонта водопровода в квартире может потребоваться повторная облицовка помещений.

Несмотря на вышеописанные недостатки последовательной системы водоподачи она по-прежнему остается востребованной и в настоящее время. Тройниковая схема считается оптимальным решением при необходимости спроектировать инженерные коммуникации в небольшой квартире.

Поскольку такое жилье имеет бюджетную стоимость, последовательный монтаж водопровода в квартире позволяет минимизировать затраты на его обустройство. Следует заметить, что в системе небольшой протяженности давление будет достаточно высоким.

Чтобы снизить расходы, как на ее обустройство, так и на эксплуатацию, следует заранее обдумать схему прокладки труб и монтажа тройников, обеспечив свободный доступ к ним. Специалисты рекомендуют не экономить на монтаже водоснабжения в квартире и не использовать дешевые и низкого качества материалы. Работы нужно выполнять максимально правильно, чтобы минимизировать возникновение протечек и вероятность поломки.

Как делать

Перед тем, как начинать строительство канализации в частном доме, требуется провести расчет потребления и водоотведения. Для того чтобы все правильно рассчитать, необходимо воспользоваться специальными ГОСТами и СНиПами.

Пример расчета

В первую очередь, нужно выяснить, какова норма потребления воды в сутки. Считается, что для жителей сел, мегаполисов и небольших городов эти параметры разнятся. К примеру, для небольшого города нормой считается около 200 литров в сутки на одного взрослого человека, в то время, как на жителя мегаполиса приходится более 700. Соответственно, меняются требования к диаметру и уклоны трубопроводов.

Видео: Системы водоотвода для частного дома.

Диаметр труб подбирается из учета использования конкретных приемников. К примеру, унитаз необходим для отвода большого количества отходов, поэтому от него должна идти труба, диаметром не менее 100 мм. Умывальники, стиральные машинки, ванные, посудомойки нуждаются в меньшем диаметре – к ним подключают трубы до 50 мм.

Не менее важным параметром является уклон труб, которыми обеспечивается водоотведение в загородном частном доме. Он также рассчитывается индивидуально, для этого существует специальная формула:

Расчет уклона

Где V – это приблизительная скорость потока, H – граничное наполнение, D – полный диаметр. В результате должно получиться число, которое будет меньше определенного коэффициента для данного диаметра трубопровода. Сам коэффициент берется из справочников для сантехнических установок.

Устройство водоотведения в частном доме своими руками:

К каждому приемному отверстию подключается труба определенного диаметра. Канализация может проводиться как наружным путем, так и внутристеным. Для первого не требуется никаких особых усилий, но он не всегда эргономичен, поэтому в основном домашние мастера предпочитают размещать трубы в стенах. Для этого их поверхности штробят, а внутри канав прокладываются коммуникации;
Как говорилось выше, технические условия требуют, чтобы в каждый отвод врезалась запорная арматура. Для этого на трубах нарезается резьба (по металлу) или устанавливается муфта (при использовании пластиковых отводов);
Для получения замкнутой сети, все отводы соединяются между собой по специальной схеме

Очень важно предусмотреть, чтобы стоки не могли потечь в неправильном направлении. Для того чтобы этого не допустить нужно обязательно обращаться к специалистам
Обратите внимание, а – это водоснабжение, б – водоотведение;

После этого остается только провести наружную канализацию

Для чего необходимо выкопать траншеи и котлован для очистного сооружения
Их стенки укрепляются, в земле прокладываются трубы. Предварительно, при необходимости. Они утепляются текстильным волокном или кожухом (из глины, бетона);
К наружным отводам подключаются внешние. Все стыки обязательно герметизируются, проверяются на прочность. Схема может иметь любой вид, главное, чтобы она позволяла эффективно отводить стоки и предупреждала переполнение трубопроводов;
Последний этап – это установить очистное сооружение и подвести к нему дрены (в которые выводится водоотвод дождевой воды с крыши, дренажных установок) и канализационные трубы из дома.

Варианты прокладки труб в санузле

Если туалет в квартире или коттедже не совмещен с ванной комнатой, то особые проблемы с подготовкой планировки трубопроводов вряд ли возникнут. Как правило, в нем стоит только один унитаз и есть два стояка, от которых и необходимо подвести пару труб до этого единственного прибора сантехники.

Однако рядом за стенкой обычно имеются еще кухня и ванная, куда так же требуется прокладывать трубопроводы. Вот с их  разводкой, в основном, и бывают сложности при замене труб.

Сантехника к водорозеткам подключается жестким либо гибким (через отводные шланги) способом, к канализации унитазы подсоединяются только по первому варианту или гофрой

Существует две технологии прокладки труб в санузле:

1. Наружная.
2. Скрытая.

Первый способ более прост в исполнении, а второй – более хорош с точки зрения эстетики. При скрытой укладке трубопроводов придется штробить стены, а это грязь и дополнительное время на подготовку.

Наиболее оптимальный вариант – проложить трубы в туалете по наружной схеме, а потом прикрыть их декоративным коробом. Тем более что стояки закрывать декором все равно придется. Если оставить их открытыми, то выглядеть интерьер санузла будет некрасиво.

При скрытой прокладке любая протечка впоследствии сразу превращается в головную боль. Надо опять все начинать сначала. Придется снимать облицовку, разбивать стены и менять трубы заново.

Неплохой вариант с наружной укладкой с декоративными фальшь-стенами и коробами. Последние имеют смотровые люки и легко снимаются при необходимости, если нужно добраться до протекающих трубопроводов.

Труба канализации прокладывается с уклоном к стояку для обеспечения самотека. Согласно правилам разводки труб в санузлах в местах установки сантехнических приборов в нее вставляются тройники с расположением раструбов навстречу движения стоков.

По строительным нормативам уклон канализационной трубы выбирается исходя из диаметра трубопровода. Чем меньше сечение, тем больше последний должен быть наклонен.

Для внутридомовой канализационной трубы диаметром до 50 мм уклон делается в 3 градуса (3 см по высоте на каждый погонный метр). Для изделий сечением 50–110 мм он рекомендован в 2 градуса, а для аналогов в 110–160 мм – на уровне 0,8 градусов.

Сантехника к водоснабжению подсоединяется:

• по последовательной схеме;
• через коллектор у стояка.

Коллекторный вариант стоит дороже, но давление на каждой водорозетке при такой разводке всегда одинаково. Напор воды в этом случае в кранах и душе не скачет при включении стиральной машины или заполнении унитазного бачка.

При использовании коллекторной схемы подачи воды от стояка к сантехническим приборам труб монтировать придется много, причем все это хозяйство обычно располагается как раз в туалете

Водорозетки крепятся непосредственно к стенам либо на траверсы (пластины из металла с отверстиями для крепежей). При этом отвод для унитаза в туалете проще всего выполнить шлангом.

На проводящем мимо водопроводе с ХВС просто делается врезка тройника с выводом, имеющим внешнюю или внутреннюю резьбу. В идеале трубы везде должны монтироваться параллельно, без пересечения друг с другом.

Сразу от стояка и на конце каждого отвода водоснабжения устанавливается запорный кран. Это нужно, чтобы при необходимости можно было отключить только один сантехнический прибор для его замены или ремонта.

От стояка водоснабжения сначала ставится шаровой кран, затем фильтр грубой очистки, а только потом счетчик. Самый простой и дешевый фильтр – механический без обратной промывки (с небольшим прямым либо косым “отростком”, с сеткой-грязевиком внутри).

На нем время от времени придется откручивать гаечным ключом крышку, чтобы промыть накапливающую песок и ржавчину сеточку из нержавеющей стали. Фильтр с автопромывкой имеет большие размеры. Его необходимо подключать к канализации, а также параллельно ему монтировать обводной байпас.

Если места на стене туалета мало, то от такого варианта лучше отказаться. Все это в комплексе называется «узлом ввода». После него идет уже труба для подсоединения сантехники либо коллектор.

Пошаговое прокладывание внешней магистрали

При устройстве водопровода в частном доме своими руками прокладку внешней магистрали проводят в таком порядке:

1. Источник и место ввода трубы в здание соединяются траншеей, которую желательно проложить по прямой линии с уклоном, идущим в сторону источника. Глубина в полтора-два метра окажется достаточной для того, чтобы труба легла ниже обычного уровня, до которого промерзает грунт. Дно траншеи утрамбовывается, засыпается слоем песка и гравия.
2. В отверстии диаметром 40-50 мм, проделанном в стенке в верхнем кольце кессона (колодца) производится установка специального стакана под ввод трубы.
3. Фундамент дома должен быть снабжен таким же отверстием, которое оснащается утепленной и гидроизолированной гильзой, в которую будет вводиться труба.
4. Трубу диаметром 32 мм заводят в дом для подключения к насосной станции, а другой конец подают к источнику, размещая на ее конце фильтр.
5. Уложив трубу по дну траншеи, укрывают ее утеплителем, после чего производится засыпка.

Для прокладки водопровода можно выбрать одну из двух схем разводки

Разрабатываем схему водопровода

На самом деле, схем устройства водопровода в избытке, но есть два разных метода подключения потребителей:

• Тройниковое включение.
• Коллекторное или параллельное включение.

Жителям небольших частных домов последовательное подключение ответит своим требованиям, план такого водоснабжения проще. От самого источника вода по порядку идет от одного потребителя к следующему из одного трубопровода с отводом тройником (1 вход, 2 выхода) для каждого потребителя.

Подобная схема включения отличается недостатком давления у последнего потребителя, во время запуска предыдущих, если в цепи участвуют несколько таких звеньев.

План коллекторного включения выглядит принципиально иначе.

Во-первых, при устройстве такого подключения вам понадобится коллектор. От него прокладывается водопровод непосредственно каждому потребителю. Благодаря этому вы сможете создать более- менее одинаковое давление в любом звене цепи трубопровода

Обратите внимание на то, что последовательное подключение обойдется вам дороже

Любая система водоснабжения состоит из скважины, насоса, гидроаккумулятора для защиты насоса. И при желании фильтра или нескольких фильтров до или после гидроаккумулятора.

Трубы для водопровода бывают нескольких типов, самые распространенные материалы для них — полипропилен, полиэтилен(сшитый), сталь. Самые дорогие делаются из меди, поскольку и служат они дольше всех.

В случае их монтирования вам придется вызвать специалиста. Оптимальным выбором послужит полипропилен по соотношению ценакачество

Обратите внимание, что пластик как материал абсолютно не подходит, поскольку выделяет в воду вредные элементы

Далее по списку вам понадобится погружной насос, поскольку он долговечнее и производительнее насосной станции. Меряется высота насоса вместе с шлангом и далее они соединяются резьбовым соединением. Насос можно ставить в любом положении на тросах из нержавеющей стали. Он подвешивается к верхней части колодца.

Вода из насоса попадает в фильтр до гидроаккумулятора, который является следующим элементом схемы. Он создает стабильное давление и позволяет включать и выключать насос при необходимости. Объем зависит от количества потребляемой воды.

Вода вновь фильтруется и делится на два потока: один из них пойдет в бойлер и нагреется, а второй так и останется холодным в коллекторе.

Необходимо монтировать запорную арматуру до коллектора, а также установить сливной кран.

Труба, идущая в водонагреватель, оборудуется предохранителем, расширительным баком, а также устанавливается сливной кран. Такой же кран монтируется на выходе из водонагревателя, а после этого труба подключается к коллектору с горячей водой и далее разводится по всем точкам в доме.

Бойлеры могут быть разными. Вода может нагреваться газом или электричеством. Газовый проточный водонагреватель отличается от электрического тем, что вода греется постоянно.
