Расчет циркуляционного насоса для системы отопления

Правила и нюансы монтажа

Установку насоса желательно доверить мастеру. В технической документации производитель указывает правила монтажа, так что можно попробовать выполнить работу самостоятельно. Главное — придерживаться правил обращения с устройством.

Чтобы не образовывались воздушные пробки, которые могут привести к поломке оборудования, важно правильно выбрать расположение ротора относительно горизонта. На корпусе устройства есть подсказка в виде стрелки, указывающей, в каком направлении должна двигаться жидкость в системе

Участок нужно выбирать в месте, удобном для эксплуатации агрегата.

Схема монтажа

Существует несколько схем подключения насоса к котлу. Нужный вариант выбирается исходя из типа системы и вида отопительного оборудования. Во всех схемах прибор монтируется так, чтобы его было комфортно обслуживать.

Возможные способы:

  1. Агрегат устанавливается на обратке непосредственно перед тепловым генератором.
  2. Помпу монтируют в начале контура после группы безопасности.
  3. Устройство с отсекающей арматурой ставиться на байпасе.
  4. Используется при подключении насоса к твердотопливному котлу. Устройство лучше закрепить на магистрали, которая идет из отопительной системы к теплогенератору.

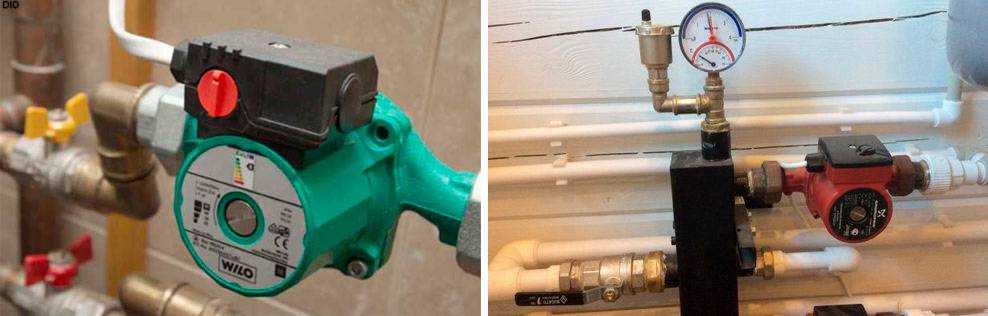

Установка циркуляционного приспособления на обратке.

Как подключить к электропитанию

Работает прибор от сети 220 В. Для подключение требуются три провода: фаза, ноль и заземление.

Его можно подсоединить к электропитанию двумя способами:

  1. Напрямую кабелем или через клеммную колодку. Необходимо провести отдельную электрическую линию с автоматом защиты, и с помощью этого кабеля подключить устройство. Клеммы обычно располагаются под пластиковой крышкой. Ее нужно снять, открутив несколько болтов, найти три разъема. Они подписаны: пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение.
  2. Через трехконтактную розетку и вилку. Следует сделать новую проводку. Осуществить монтаж наружной или внутренней розетки. Агрегату для подсоединения к сети понадобится силовой кабель с вилкой, оснащенной заземлением.

Когда нужно ставить дополнительное оборудование

От работоспособности насоса зависит функционирование всей отопительной системы. Чтобы предотвратить внезапное отключение агрегата, стоит дополнительно предусмотреть резервное питание. Для этого можно установить стабилизатор с подключенными аккумуляторами. Главное правильно подобрать и просчитать емкость приборов и следить, чтобы они не разряжались.

Снизить затраты электроэнергии и увеличить срок службы прибора можно путем установки термостата, который измеряет температуру жидкости. Насос будет запускаться, если показатель достигнет требуемого уровня.

Для чего нужен насос в системе отопления?

Большинству жителей верхних этажей в многоквартирных домах хорошо знакомо такое явление как холодные батареи. Это результат отсутствия в системе давления, необходимого для ее нормальной работы. Теплоноситель перемещается по трубам медленно и остывает уже на нижних этажах. С такой же ситуацией могут столкнуться и владельцы частного дома: в самой дальней точке отопительной системы трубы и радиаторы слишком холодные. Эффективно решить проблему поможет циркуляционный насос

Обратите внимание, что системы отопления с естественной циркуляцией теплоносителя могут быть вполне эффективны в небольших частных домах, но даже в этом случае имеет смысл подумать о принудительной циркуляции. поскольку при правильной настройке системы это позволит снизить общие расходы на отопление

Упрощенно такой насос представляет собой мотор с ротором, который погружен в теплоноситель. Ротор вращается, заставляя воду или другую нагретую жидкость перемещаться по системе с заданной скоростью, создавая необходимое давление. Насос может работать в различных режимах. Например, установив устройство на максимум, можно быстро прогреть остывший в отсутствие хозяев дом. Затем восстанавливают настройки, которые позволяют получить наибольшее количество тепла при минимальных расходах. Различают модели циркуляционных насосов с «сухим» и «мокрым» ротором. В первом случае ротор насоса погружен в жидкость только частично, а во втором случае — полностью. Насосы с «мокрым» ротором издают при работе меньше шума.

Расчет рабочего давления в контуре

Хорошее и не очень о насосах для систем отопления.

Watch this video on YouTube

Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:

P = (R x L + Z) / p x q, где:

  1. P – величина давления;
  2. R – сопротивление потоку для прямых участков трубопровода;
  3. L – общая  длина
  4. Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
  5. р – величина плотности теплоносителя при рабочей температуре;
  6. q – значение ускорения свободного падения.

При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:

P = R x L x ZF, где

R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;

L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;

ZF – коэффициент увеличения, зависящий от следующих показателей:

  • для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
  • при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.

Насос отопления. Устанавливаем правильно

Watch this video on YouTube

Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.

Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.

Таблица для эмпирического подбора насоса

Таблица 1.

Отапливаемая площадь (м2) Производительность (м3/час) Марки
80 – 240 От 0,5 до 2,5 25 – 40
100 – 265 Та же 32 – 40
140 – 270 От 0,5 до 2,7 25 – 60
165 – 310 Та же 32 – 60

Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.

Как выбрать циркуляционный насос

Watch this video on YouTube

Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.

Основные производители

Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.

Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.

Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя  центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.

Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.

Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25о до +110оС.

Линейка продукции UPS может работать с применением 3-х режимов производительности.

Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.

Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.

Заключение

Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.

Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!

Расчет параметров циркуляционного насоса

Добрый день вам, мой уважаемый читатель! Этот пост моего блога я решил посвятить расчету необходимых параметров циркуляционного насоса. Для тех, кто не в курсе, напомню, что он необходим для поддержания движения жидкости (теплоносителя) внутри системы отопления.

В подавляющем большинстве современных частных домов система отопления не может быть реализована без насоса из-за большой протяженности трубопроводов и их малых диаметров. А системы с естественной циркуляцией (гравитационные) стали экзотикой и применяются разве что для маленьких деревенских домов. Итак, перейдем непосредственно к делу и выясним, что нам нужно будет посчитать.

Расчет расхода циркуляционного насоса

Система отопления с циркуляционным насосом.

Расход — количество теплоносителя, перемещаемое циркуляционным  насосом за промежуток времени. Измеряется этот параметр в м³/час или в кг/час. Казалось бы, а зачем его знать и рассчитывать? Все дело в том, что теплоноситель имеет ограниченную теплоемкость и для передачи необходимого количества теплоты через отопительные приборы должен проходить определенный объем теплоносителя. Ниже приведена формула, показывающая данную связь:

L = Q/ρC(t1-t2);  где L — это расход, Q — необходимая тепловая мощность системы, ρ — плотность жидкости, а C — ее теплоемкость, t1-t2 — разность температур подающей и обратной трубы котла.

Если в качестве теплоносителя используется вода, то формула упрощается:

G = 0.86Q/(t1-t2); где G — это массовый расход воды, измеряемый в кг/час.

С расходом связан еще один параметр — диаметр резьбы на гайках. Для самых распространенных насосов с мокрым ротором есть два ее варианта: 1 дюйм (DN 25) и 1¼ дюйма (DN 32). Учтите этот момент при проектировании, чтобы избежать при монтаже ненужных переделок.

Гайки для циркуляционного насоса.

Расчет необходимого напора циркуляционного насоса

Напор — это высота, на которую циркуляционный насос теоретически сможет поднять жидкость (единица измерения метр водяного столба). По сути, паспортное значение напора -это предел, при котором насос перестает обеспечивать движение теплоносителя (расход становится равным нулю). Для упрощенного расчета необходимого напора циркуляционного насоса можно воспользоваться формулой:

H=k*Δpср; где k — количество этажей дома, Δpср — усредненное значение напора, приближенно равное 0,9 метра.

Для точного расчета вам понадобится ознакомиться с методикой расчета гидравлических потерь, которая изложена в другой статье.

Определение рабочей точки насоса.

На рисунке изображены две пересекающиеся характеристики, одна из которых показывает изменение напора циркуляционного насоса от его расхода (красная), а вторая показывает насколько быстро растет гидравлическое сопротивление системы отопления при увеличении расхода жидкости через нее. Выбрать насос нужно так, чтобы рассчитанные выше параметры соответствовали значениям в рабочей точке или были чуть больше. В случае значительного отклонения в большую или меньшую сторону вы получите или кавитационный шум, или плохую циркуляцию.

Подбор циркуляционного насоса для водяного теплого пола

Для работы водяного теплого пола тоже необходим циркуляционный насос, который устанавливается в группе автономной циркуляции (ее еще называют смесительным узлом). Его параметры выбираются так, чтобы в его рабочей точке обеспечивался напор, необходимый для преодоления гидравлического сопротивления контуров пола, смесительного клапана и всех остальных частей системы.

С расходом все то же самое — он должен обеспечивать передачу нужного количества тепловой энергии от пола. В большинстве случаев водяные теплые полы используют вместе с радиаторами или конвекторами, поэтому это количество не обязательно должно перекрывать тепловые потери помещения.

Предлагаю вам посмотреть на следующем видео, как на практике подбирается циркуляционный насос для теплых полов:

Производительность оборудования

Чтобы ее рассчитать, применяют несложную формулу: G = Q / (1,16 х ΔT), где Q – найденная ранее тепловая потребность; ΔT – разница двух температур: на подаче и обратке. Для обычной двухтрубной системы это 20 град.С, а для теплого пола – 5 град.С.

Для дома площадью 100 кв.м расчет будет следующим:

Q = 173 х 100 = 17300 кВт.

G = 17300 / 1,16 х 20 = 745,689 = 746 куб.м/ч.

Для новой эта величина рассчитывается по определенным формулам с применением значений, указанных для фитингов, труб и т.п.

Для уже смонтированной системы точное значение этого параметра найти тяжело, оно рассчитывается приблизительно:

  • на прохождение 1 м трубопровода отопления нужно 0,01-0,015 м напора;
  • теплопотери в фитингах – составляют приблизительно 30% от предыдущего параметра;
  • обратный, а также трехходовой клапан препятствуют нормальной циркуляции теплоносителя, поэтому оцениваются в 20%;
  • терморегулирующие клапаны, установленные для регулирования температуры в помещении.

Значение рассчитывается так: H = R х L х ZF, где:

R – это сопротивление прямых участков (лучше учесть максимальное значение 0,015 м);

L – длина труб, образующих систему отопления (двухтрубная — ещё учитывается обратка);

ZF – это коэффициент: если установлены обычные шаровые вентили и фитинги, он составит 1,3 (указанные 30% потерь), а если терморегулирующий клапан либо дроссель, разрывающие схему – 1,7.

Подбор центробежного насоса

Для подбора центробежного насоса используют графическую зависимость напора от подачи, которая индивидуальна для каждой модели и приводится в каталогах производителей.

Методика подбора центробежного насоса зависит от возложенных на него задач. Чтобы подобрать повысительный насос — задаются подачей и с оси абсцисс проводят перпендикуляр на кривую характеристики насоса, полученная рабочая точка определит напор при заданной подаче.

Циркуляционный насос подбирают, накладывая на характеристику насоса, гидравлическую характеристику циркуляционного кольца, отображающую зависимость потерь напора от протекающего расхода. Рабочая точка будет находиться в точке пересечения характеристик насоса и циркуляционного кольца.

Если заданным параметрам соответствует несколько моделей, выбирают менее мощный насос работающий в режиме с большим КПД. Подбирая центробежный насос для сети с изменяющимся расходом воды, лучше отдать предпочтение модели с более пологой напорной характеристикой и широким диапазоном подачи.

Шумовые характеристики, часто становятся преобладающим параметром при подборе насосов для установки в жилых домах. В таких случаях рекомендуется выбрать насос с электродвигателем меньшей мощности и частотой вращения не более 1500 оборотов в минуту.

Критерии выбора

Перед тем, как идти в магазин, следует составить себе список параметров системы— объем жидкости, перепады высот, количество радиаторов, протяженность и т.п. Эти данные позволят свериться с характеристиками установки и выбрать наиболее подходящий экземпляр. Прежде всего, надо составить список параметров самого котла, так как он обеспечивает начальные условия работы отопительного контура. Надо руководствоваться правилом максимального соответствия — если прибор уступает требованиям системы, его нельзя покупать — не справится. Избыточность характеристик также вредна — появится шум. Необходимо постараться отыскать оптимальный вариант, позволяющий удовлетворить потребности отопительного контура без излишней мощности или напора.

Производительность насоса вычисляется по формуле:

Q = 0,86 x P/dt, где

  • Q — производительность насоса (расчетная);
  • P — мощность системы (тепловая);
  • dt — разница температур на выходе и на входе котла.

Полученное значение нельзя рассматривать как окончательное. Надо сделать поправку на высоту системы, иначе реальная производительность будет намного меньше.Не следует считать, что высота системы может быть уравновешена обраткой. На практике всегда имеется гидравлическое сопротивление, созданное радиаторами, узлами поворота, разветвлениями и прочими компонентами системы. Как правило, для двухтрубной системы (простая петля без разветвлений) производительность вычисляется умножением высоты на коэффициент 0,7-1,1 (в зависимости от длины и количества радиаторов), а для коллекторной системы коэффициент выше — 1,16-1,85.

В паспорте насоса есть графики, демонстрирующие его производительность на разных скоростях. Надо отыскать такой вариант, где расчетное значение и высота подъема будут примерно посередине. Это положение называется «средней точкой». Если расчетные параметры находятся в ней, устройство будет работать в оптимальном режиме.

Мнение эксперта Куликов Владимир Сергеевич

Не следует покупать насос «на вырост». Если планируется расширение контура, в любом случае придется покупать новое устройство. Надо выбирать образец, соответствующий имеющимся условиям.

Какой циркуляционный насос выбрать?

Кроме основных характеристик необходимо обратить внимание и на другие показатели этого прибора:

Схема подбора насоса для системы отопления.

Экономичность. Очень важный фактор, и зависеть он будет от типа насоса, конструкционных особенностей, наличия блока электронного управления. Он позволит сэкономить до 40% электрической энергии и продлить срок службы насоса. Это устройство контролирует скорость вращения ротора в зависимости от потребности в интенсивности отопления. Так как прибор будет работать на полную мощность не всегда, то и уровень шума, создаваемый им, значительно снизится. Запас прочности. После расчета напора и производительности насоса, необходимого для вашей топливной системы, прибавьте к этим цифрам еще 10-20%. Таким образом, прибор, установленный вами, не будет работать на износ, а станет использовать свой ресурс оптимально. Срок службы современных насосов зависит от качества их исполнения. При условии правильной установки и эксплуатации они служат около 10 лет. Чтобы достичь этого, монтаж приборов производите перед входом в отопительный котел. В этом месте системы температура теплоносителя самая низкая, и износ деталей насосов, соприкасающихся с водой, не такой сильный. Для удобства демонтажа агрегата и последующего его обслуживания до места установки насоса и после него монтируют запорные краны. Если в системе предусмотрен расширительный бак мембранного типа, то насос устанавливают за ним, по ходу движения теплоносителя. Такая точка подключения позволяет наиболее эффективно удалять воздух. Помните, что образование воздушных пробок недопустимо. При монтаже циркуляционного агрегата необходимо расположить его так, чтобы ось вращения вала находилась в горизонтальной плоскости

Следует обратить внимание на степень загрязненности рабочей жидкости. Большое количество абразивных веществ, которые могут находиться в воде, срока службы насосу не добавят

Виды циркуляционных насосов для системы отопления

Насосы делятся на два вида, в зависимости от их соприкосновения с водой. Имеют свои достоинства и недостатки, и пригодны для решения разных задач. Перед покупкой прибора для системы отопления ознакомьтесь с отличиями и особенностями каждого вида.

С сухим ротором

Электродвигатель этого типа во время работы не соприкасается с теплоносителем напрямую, а значит не находится во влажной среде.

Герметизация происходит за счёт подвижного и неподвижного торцевого уплотнения, сделанного из графита, керамического или металлического материала.

Приборам с «сухим» ротором не страшна накипь и вода с мелкими частицами. Мощный насос с КПД, достигающим 80%.

Подойдёт для помещений с большой протяжённостью системы отопления. Долговечные и надёжные, но нуждаются в периодическом обновлении смазки. Им не страшна утечка теплоносителя.

Бывают следующих типов:

  • Консольные — корпус крепится автономно на фундаментальной плите. Вход у прибора осевой, а выход радиальный.
  • In-line — вертикально установленные с линейным расположением входного и выходного патрубка.

Важно! Насос с «сухим» ротором при работе создаёт повышенный уровень шума. Не подходит для установки в небольшом частном доме

С мокрым ротором

Лопастное колесо и ротор этого вида погружены в жидкость теплоносителя. Электрический двигатель при этом герметично замкнут в металлическом стакане. Постоянное нахождение частей насоса во влажной среде способствует их смазке и предохраняет от перегревания. А также вода обеспечивает шумоизоляцию, что делает прибор довольно тихим.

Фото 1. Циркуляционный насос с мокрым ротором и резьбовым соединением Star-RSD, производитель — «Wilo».

Не требуют постоянного ухода, но нуждаются в стабильном количестве теплоносителя. Можно настроить необходимую производительность, но КПД не превысит 30%. Подходят для эксплуатации в частных домах с небольшой протяжённостью систем.

Количество скоростей у насосов

По своей конструкции насос циркуляционного типа представляет собой электродвигатель, механически связанный с валом крыльчатки, лопасти которой выталкивают из рабочей камеры нагретую жидкость в магистраль отопительного контура.

В зависимости от степени контакта с теплоносителем, насосы делятся на устройства с сухим и мокрым ротором. У первых в воду погружена только нижняя часть крыльчатки, вторые пропускают весь поток через себя.

Модели с сухим ротором отличаются более высоким коэффициентом полезного действия (КПД), но создают ряд неудобств из-за шума во время работы. Их аналоги с мокрым ротором более комфортны в эксплуатации, но обладают меньшей производительностью.

Современные циркуляционные насосы могут эксплуатироваться в двух или трех скоростных режимах, поддерживая различное давление в отопительной системе. Использование этой опции дает возможность на максимальной скорости быстро прогреть помещение, а затем выбрать оптимальный режим работы и сократить энергопотребление устройства до 50 %.

Переключение скоростей осуществляется с помощью специального рычага, установленного на корпусе насоса. Некоторые модели имеют автоматическую систему регулирования, изменяющую скорость вращения двигателя в соответствии с температурой воздуха в отапливаемом помещении.

Расчет производительности насоса

Для начала определим все параметры, по которым производится подбор циркуляционного насоса для системы отопления. И хотя этих параметров немного, но каждый из них требует выполнения серьезных вычислений, простыми словами, надо сделать гидравлический расчет системы. Следует отметить, что подобные расчеты довольно сложны и если вы задались целью определить характеристики насосов таким путем, то придется запастись терпением. Мы же постараемся максимально упростить данный процесс.

По сути, для правильного подбора перекачивающего агрегата необходимо рассчитать 2 основных параметра:

  • производительность;
  • развиваемое рабочее давление (напор).

Рабочая производительность насоса проистекает из тепловой мощности всей системы отопления. Простыми словами, агрегат должен перекачивать такой объем теплоносителя, чтобы доставить вместе с ним достаточное количество тепловой энергии радиаторам во всех помещениях. Для этого нужно знать потребную на обогрев здания тепловую мощность. Если брать укрупненно по квадратуре, то на дом площадью 100 м2 величина мощности составит 10 кВт. Тогда расчет производительности выполняется по формуле:

G = 3600Q/(c∆t), где:

  • G – требуемый расход теплоносителя, кг/ч;
  • Q – тепловая мощность системы, кВт;
  • с – удельная теплоемкость воды, равна 4.187 кДж/кг ºС;
  • Δt– разница температур в подающей и обратной магистрали, при расчетах обычно принимается равной 20 ºС.

Циркуляционный насос для котла в нашем примере со зданием 100 м2 должен обладать такой производительностью:

3600 х 10 х 4.187 х 20 = 429.9 кг/ч или 0.43 т/ч.

Осуществляя выбор циркуляционного насоса, вы можете заметить, что его производительность в паспорте или инструкции по эксплуатации указана не в массовых единицах расхода, а в объемных. Тогда надо просто перевести массу воды в объем через плотность, которая при температуре +60 ºС составляет 0.983 т/м3:

0.43 /0.983 = 0.44 м3/ч – это и есть искомая рабочая производительность агрегата.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.
