Коллектор для отопления: принцип работы, правила установки и подключения

Назначение и принцип работы

Гидрострелка нужна для разветвленных систем, в которых установлено несколько насосов. Она обеспечивает требуемый расход теплоносителя для всех насосов, независимо от их производительности. То есть, другими словами, служит для гидравлической развязки насосов системы отопления. Потому еще называют это устройство — гидравлический разделитель или гидроразделитель.

Схематическое изображение гидрострелки и ее места в системе отопления

Гидрострелку ставят в том случае, если в системе предусмотрено несколько насосов: один на контуре котла, остальные на контурах отопления (радиаторах, водяном теплом полу, бойлере косвенного нагрева). Для корректной работы их производительность подбирается так, чтобы котловой насос мог перекачивать немного больше теплоносителя (на 10-20%), чем требуется для остальной системы.

Режимы работы

Теоретически возможны три режима работы системы отопления с гидрострелкой. Они отображены на рисунке ниже.

Первый — когда насос котла прокачивает ровно столько же теплоносителя, сколько требует вся система отопления.

Возможные режимы работы системы отопления с гидроразделителем

Второй режим работы гидрострелки — когда расход отопительных контуров больше мощности котлового насоса (средний рисунок). Эта ситуация опасна для системы и допускать ее нельзя. Она возможна, если насос котла имеет слишком малую производительность. В этом случае для обеспечения требуемого расхода, в контуры вместе с нагретым теплоносителем от котла будет подаваться теплоноситель из обратки. Такой режим работы не является нормальным и котел быстро выйдет из строя.

Третий режим работы — когда насос котла подает больше нагретого теплоносителя, чем требуют отопительные контура (правый рисунок). В этом случае часть нагретого теплоносителя возвращается обратно в котел. В результате температура поступающего теплоносителя поднимается, работает он в щадящем режиме. Это и есть нормальный режим работы системы отопления с гидрострелкой.

Когда гидрострелка нужна

Гидрострелка для отопления нужна на 100%, если в системе будет стоять несколько котлов, работающих в каскаде. Причем работать они должны одновременно (во всяком случае, большую часть времени). Вот тут, для корректной работы гидроразделитель — лучший выход.

При наличии двух одновременно работающих котлов (в каскаде) гидрострелка — лучший вариант

Еще гидрострелка для отопления может быть полезна для котлов с чугунным теплообменником. В емкости гидроразделителя постоянно происходит смешивание теплой и холодной воды. Это уменьшает дельту температур на выходе и входе котла. Для чугунного теплообменника — это благо. Но с той же задачей справится байпас с трехходовым регулируемым клапаном и обойдется он значительно дешевле. Так что даже для чугунных котлов, стоящих в небольших системах отопления, с примерно одинаковым расходом вполне можно обойтись без подключения гидрострелки.

Когда можно поставить

Если в системе отопления есть только один насос — на котле, гидрострелка не нужна совсем.

Установка гидрострелки оправдана при следующих условиях:

  • Контуров три и больше, все очень разной мощности (разный объем контура, требуется разная температура). В таком случае, даже при идеально точном подборе насосов и расчете параметров, есть возможность нестабильной работы системы. Например, часто встречается ситуация, когда при включении насоса теплых полов, радиаторы стынут. Вот в этом случае нужна гидроразвязка насосов и потому ставится гидравлическая стрелка.
  • Кроме радиаторов имеется водяной теплый пол, отапливающий значительные площади. Да, его подключать можно через коллектор и смесительный узел, но он может заставлять работать котловой насос в экстремальном режиме. Если у вас часто горят насосы на отоплении, скорее всего, нужна установка гидрострелки.
  • В системе среднего или большого объема (с двумя и более насосами) собираетесь установить автоматическую регулирующую аппаратуру — по температуре теплоносителя или по температуре воздуха. При этом не хотите/не можете регулировать систему вручную (кранами).

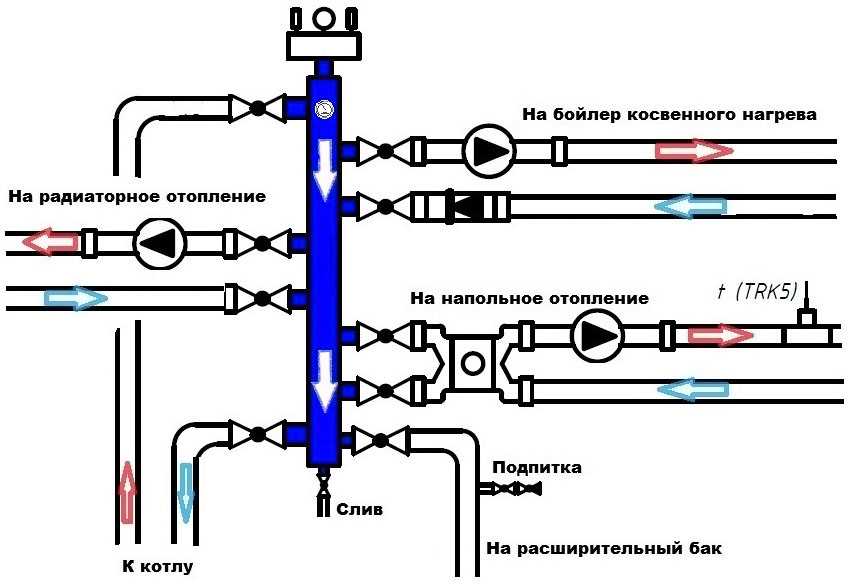

Пример системы отопления с гидрострелкой

Что такое гидрострелка в системе отопления: устройство и схема

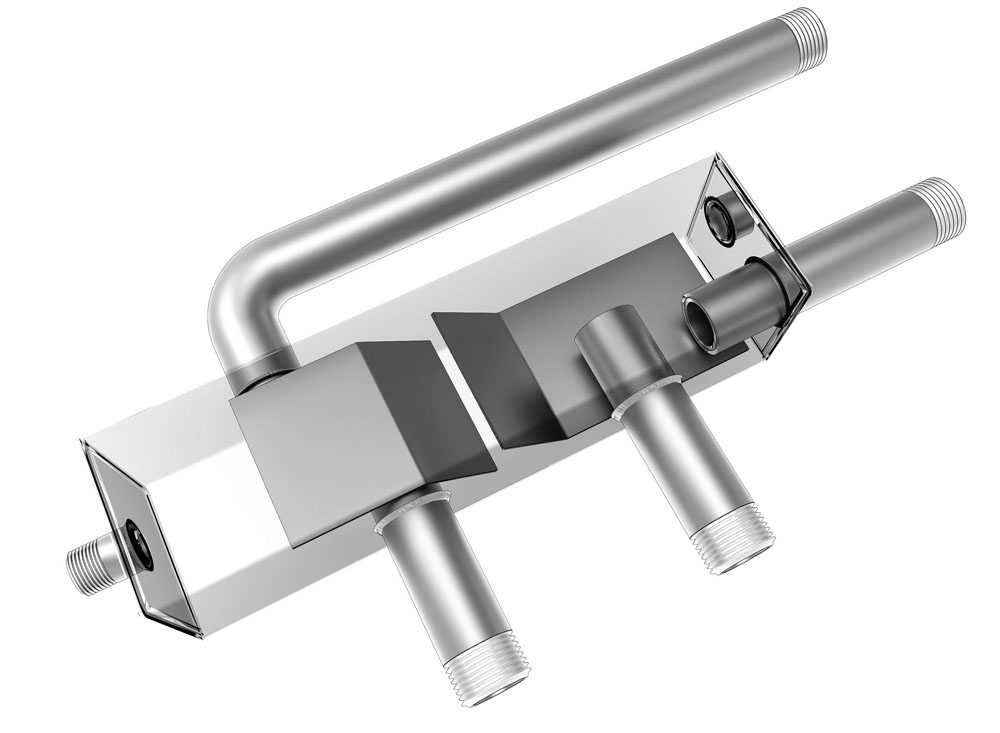

Конструкция гидрострелки чрезвычайно проста. Это кусок трубы прямоугольного или круглого сечения, который имеет четыре отвода – два со стороны котлового контура и два со стороны потребителей. Располагать такой элемент можно как горизонтально, так и вертикально. Хотя чаще встречается второй вариант, поскольку в этом случае проще устанавливать воздухоотводчик и кран для удаления шлама, который скапливается в нижней части конструкции.

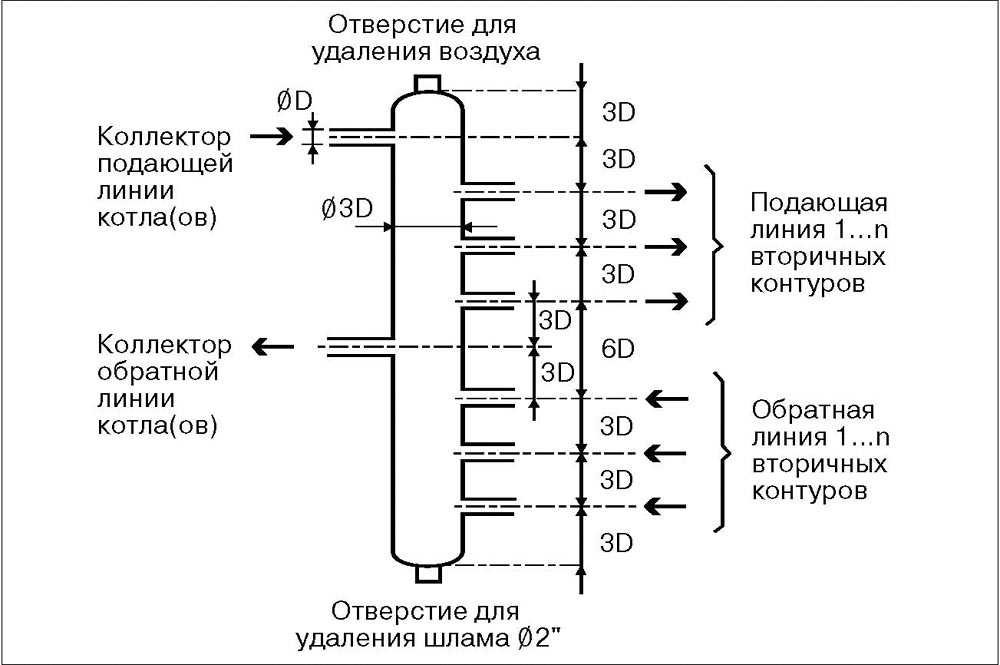

Схема гидравлической стрелки для систем отопления в разрезе

Некоторые производители внутри гидроразделителя устанавливают две сетки. Одна служит для сепарации воздуха, а другая для отделения шлама. Хотя чаще всего подобное изделие полностью пустое, поскольку в процессе эксплуатации сетки довольно быстро забиваются и теряют свою эффективность.

Устанавливается гидрострелкав разрыв линии соединения котла и коллектора, разделяющего поток теплоносителя между потребителями. Иногда гидроразделитель и коллектор собираются в одном корпусе.Это упрощает монтаж и делает общую конструкцию более компактной.

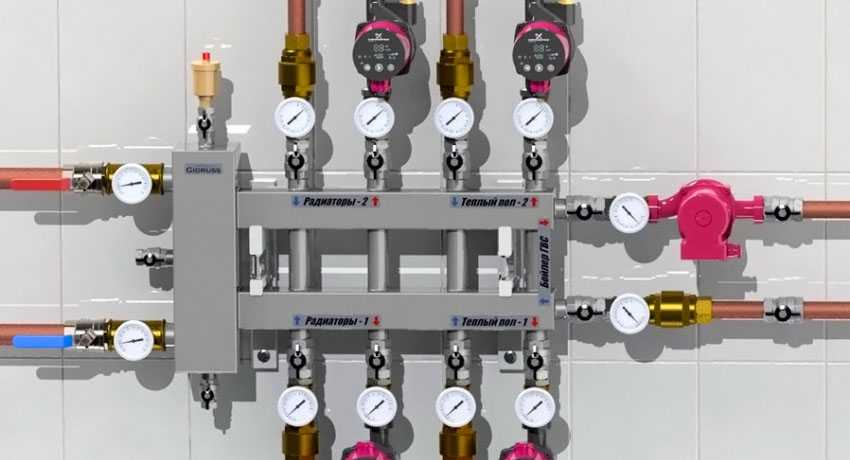

Пример схемы изготовления гидрострелки с коллектором в одном корпусе

Для чего нужна гидрострелка: принцип работы, назначение и расчеты

Многие системы теплоснабжения в частных домовладениях отличаются разбалансировкой. Гидрострелка позволяет разделить контур отопительного агрегата и вторичный контур отопительной системы. Это позволяет повысить качество и надежность системы.


Особенности работы устройства

Выбирая гидрострелку, нужно внимательно изучить принцип работы, назначение и расчеты, а также узнать достоинства прибора:

  • разделитель необходим для гарантии выполнения технических характеристик;
  • устройство поддерживает температурный и гидравлический баланс;
  • параллельное подсоединение обеспечивает минимальные потери тепловой энергии, производительности и давления;
  • защищает котел от теплового удара, а также выравнивает циркуляцию в контурах;
  • позволяет сэкономить топливо и электроэнергию;
  • сохраняется постоянный объем воды;
  • снижает гидравлическое сопротивление.


Функционирование прибора с четырех ходовым смесителем

Особенности работы гидрострелки позволяют нормализовать гидродинамические процессы в системе.

Устройство гидрострелки отопления

Прежде, чем купить гидрострелку для отопления нужно разобраться в устройстве конструкции.

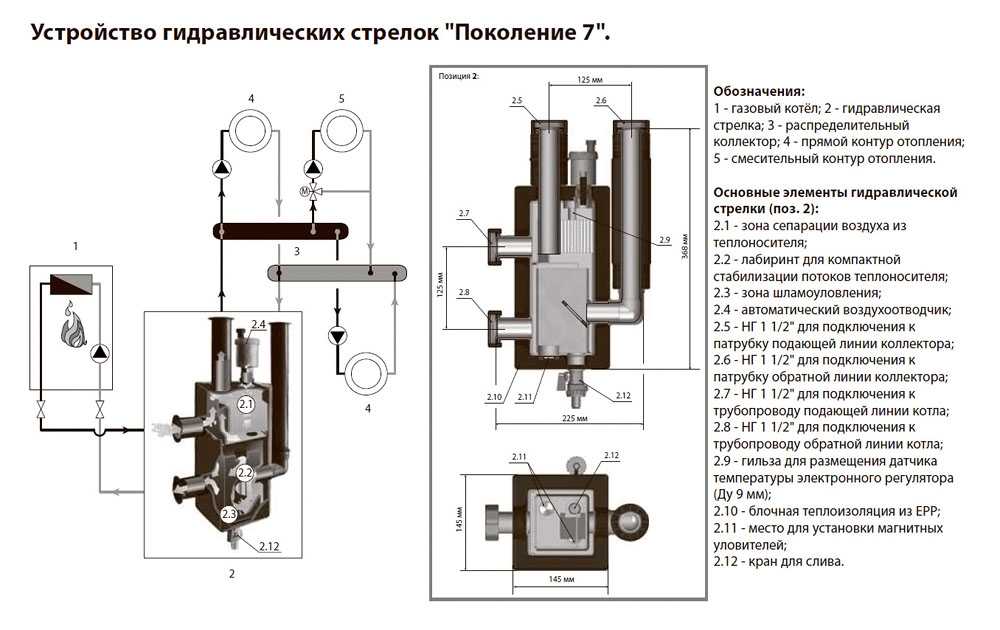

Внутреннее устройство современного оборудования

Гидроразделитель представляет собой вертикальный сосуд из труб большого диаметра со специальными заглушками по торцам. Размеры конструкции зависят от протяженности и объема контуров, а также от мощности. При этом металлический корпус устанавливается на опорные стойки, а изделия небольшого размера крепятся на кронштейнах.

Подсоединение к отопительному трубопроводу производится с помощью резьбы и фланцев. В качестве материала для гидрострелки применяется нержавеющая сталь, медь или полипропилен. При этом корпус обрабатывается антикоррозийным веществом.


Особенности конструкции

Дополнительные функции оборудования

Принцип работы, назначение и расчеты гидрострелки можно узнать и выполнить самостоятельно. В новых моделях присутствуют функции сепаратора, разделителя и регулятора температуры. С помощью терморегулирующего клапана обеспечивается градиент температур для вторичных контуров. Устранение кислорода из теплоносителя позволяет уменьшить риск эрозии внутренних поверхностей оборудования. Удаление лишних частиц увеличивает срок службы рабочего колеса.

Внутри устройства есть перфорированные перегородки, которые делят внутренний объем пополам. При этом не создается дополнительное сопротивление.


На схеме показано устройство в разрезе

Принцип работы гидрострелки в системах отопления

От скоростного режима теплоносителя зависит выбор гидрострелки. При этом буферная зона отделяет отопительную цепь и котел отопления.

Существуют следующие схемы подключения гидрострелки:

нейтральная схема работы, при которой все параметры соответствуют расчетным значениям. При этом конструкция обладает достаточной суммарной мощностью;


Использование контура теплого пола

определенная схема применяется, если котел не обладает достаточной мощностью. При недостатке расхода требуется подмес охлажденного теплоносителя. При разнице температур срабатывают термодатчики;

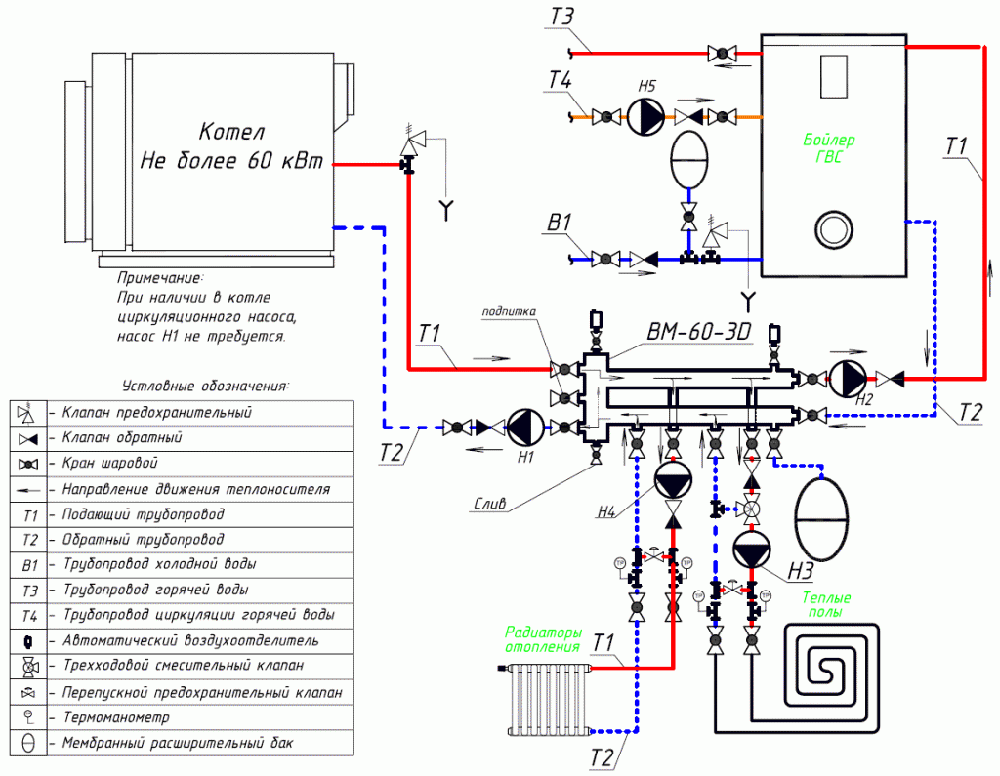

Схема системы отопления

 объем потока в первичном контуре больше, чем расходование теплоносителя в второстепенной цепи. При этом отопительный агрегат функционирует в оптимальном режиме. При отключении насосов во втором контуре теплоноситель перемещается через гидрострелку по первому контуру.


Вариант использования гидрострелки

Производительность циркуляционного насоса должна быть на 10 % больше, чем напор насосов во втором контуре.


Особенности работы системы

В данной таблице продемонстрированы некоторые модели и их стоимость.

Изображение Модели Свойства Стоимость, руб.
Cidruss TПК -40-20*3 Низколегированная сталь. Мощность отопительной системы – 40 кВт. Максимальная температура теплоносителя 110 градусов. 5 680
Север – 60 К2 AISI Соединяет два контура отопления, коллектор и гидравлический усилитель. Гарантийный срок 5 лет. Мощность – 50 кВт. 7 180
IVR Гидравлическая стрелка Максимальное давление – 6 бар. Материал – сталь. Максимальная температура – 110 градусов. 8 700
Meibes ВТ 25 до 50 кВт. Подходит для отопительной системы закрытого типа. Рабочее давление – 6 бар. Максимальная температура – 110 градусов. 15 200
Valtec Мощность -104. Корпус выполнен из бронзы. В комплекте воздухоотводчик, стальные кронштейны и шаровые краны. 16 500
Эверест, фланцевый гидравлический разделитель. Предназначен для защиты чугунного оборудования от тепловых ударов. 13 900
Гидрострелка Watts Материал изготовления – высоколегированная сталь 11 800


Расчет устройства

Способы изготовления

Перед тем как взяться за изготовление самодельного коллектора, нужно выбрать материал и подготовить необходимый инвентарь. Например, для изготовления модели из стали вам понадобится сварочный аппарат. Но не спешите выбирать полипропилен. Для того чтобы соединить полипропиленовые детали, понадобится особое устройство, с помощью которого делают сварку таких труб. Иногда легче достать обыкновенный сварочный аппарат, чем для пластика.

Расчет и распределение контуров

С самого начала необходимо понять, сколько отопительных контуров вам понадобится. Нужно учесть каждый имеющийся отопительный прибор, поэтому придется оценить каждую комнату по нижеприведенному списку.

Чтобы ничего не забыть, воспользуйтесь следующим перечнем:

  • наличие системы «теплый пол»;
  • помещения, в которых должна быть более высокая или более низкая температура по сравнению с остальными комнатами;
  • этажное отопление;
  • отопление каждого крыла.

Правила изготовления коллектора для отопления таковы: расстояние между отводками – 10-15 мм, расстояние между подающим и обратным коллекторами – 25-30 см.

Диаметр труб должен равняться 12,7 мм. Сам коллектор делают диаметром 25,4-38,1 мм в зависимости от того, какой установлен котел.

Из полипропилена

Чтобы сделать коллекторный узел из полипропилена своими руками, придется использовать остатки труб и фитинги.

Вам понадобится:

  • труба диаметром 32 мм;
  • тройники 32/32/16 мм.

На одной стороне необходимо установить тройник. К нему нужно подсоединить сверху воздухоотвод, а снизу – кран для слива. С другой стороны крепят вентиль и трубу. Труба может быть подающей или отводной в зависимости от назначения коллектора. Подающая труба идет к котлу.

Оставшийся отвод диаметром 16 мм нужно снабдить вентилем или расходомером в зависимости от того, какой коллектор – для подачи воды или отвода. На этом работа окончена, и остается только закрепить полученные коллекторные системы на стене при помощи кронштейнов.

Узел из латунных фитингов

Если готовый коллектор из латуни стоит довольно дорого, то на самодельный получится потратить гораздо меньше денег. Для сооружения подобной конструкции понадобятся тройники и фитинги. Их соединяют друг с другом, используя в качестве прокладочного материала льняную паклю или жидкий фиксатор. Детали необходимо соединять, руководствуясь схемой сборки. Пример можно увидеть на картинке ниже.

После того как коллектор будет собран, его необходимо протестировать. Сделать соединение правильно сложно, поэтому высока вероятность возникновения протечек.

Из профильной трубы

Сделать коллектор из труб с разным сечением сложнее всего, поскольку здесь потребуются сварочные работы. Эту модель можно назвать самой «навороченной». Она подходит для отопления больших площадей, может иметь множество разводок под трубы. Часто подобные образцы снабжают гидрострелкой.

Нужны будут следующие образцы:

  • профильная труба 8х8 см или 10х10 см;
  • круглая труба.

Расчет сечения трубы выполняется в специальных программах. Необходимо задать требуемую тепловую мощность отопления, скорость воды, разность температур при подаче и возврате.

В данном случае нужно будет построить схему, учитывая количество контуров. Помните, что расстояние между разводками должно быть около 15 см, а между коллекторами – не менее 20 см. Типовая схема выглядит подобным образом.

Далее необходимо разметить трубу с прямоугольным сечением по схеме, а затем проделать отверстия под разводку при помощи газового резака. Приварите заранее заготовленные небольшие части труб с резьбой к отверстиям. Блок готов, осталось приварить к нему кронштейны, подготовить и покрасить.

Для чего нужна гидрострелка: принцип работы, назначение и расчеты

Многие системы теплоснабжения в частных домовладениях отличаются разбалансировкой. Гидрострелка позволяет разделить контур отопительного агрегата и вторичный контур отопительной системы. Это позволяет повысить качество и надежность системы.

Особенности работы устройства

Выбирая гидрострелку, нужно внимательно изучить принцип работы, назначение и расчеты, а также узнать достоинства прибора:

  • разделитель необходим для гарантии выполнения технических характеристик;
  • устройство поддерживает температурный и гидравлический баланс;
  • параллельное подсоединение обеспечивает минимальные потери тепловой энергии, производительности и давления;
  • защищает котел от теплового удара, а также выравнивает циркуляцию в контурах;
  • позволяет сэкономить топливо и электроэнергию ;
  • сохраняется постоянный объем воды;
  • снижает гидравлическое сопротивление.

Функционирование прибора с четырех ходовым смесителем

Особенности работы гидрострелки позволяют нормализовать гидродинамические процессы в системе.

Полезная информация! Своевременное устранение примесей позволяет продлить срок службы счетчиков, отопительных приборов и вентилей.

Устройство гидрострелки отопления

Прежде, чем купить гидрострелку для отопления нужно разобраться в устройстве конструкции.

Внутреннее устройство современного оборудования

Гидроразделитель представляет собой вертикальный сосуд из труб большого диаметра со специальными заглушками по торцам. Размеры конструкции зависят от протяженности и объема контуров, а также от мощности. При этом металлический корпус устанавливается на опорные стойки, а изделия небольшого размера крепятся на кронштейнах.

Подсоединение к отопительному трубопроводу производится с помощью резьбы и фланцев. В качестве материала для гидрострелки применяется нержавеющая сталь, медь или полипропилен. При этом корпус обрабатывается антикоррозийным веществом.

Обратите внимание! Изделия из полимера используются в системе с котлом мощностью 14-35 кВт. Изготовление подобного прибора своими руками требует профессиональных навыков

Дополнительные функции оборудования

Принцип работы, назначение и расчеты гидрострелки можно узнать и выполнить самостоятельно. В новых моделях присутствуют функции сепаратора, разделителя и регулятора температуры. С помощью терморегулирующего клапана обеспечивается градиент температур для вторичных контуров. Устранение кислорода из теплоносителя позволяет уменьшить риск эрозии внутренних поверхностей оборудования. Удаление лишних частиц увеличивает срок службы рабочего колеса.

Внутри устройства есть перфорированные перегородки, которые делят внутренний объем пополам. При этом не создается дополнительное сопротивление.

На схеме показано устройство в разрезе

Полезная информация! Для сложного оборудования требуется датчик температуры, манометр и линия для запитки системы.

Принцип работы гидрострелки в системах отопления

От скоростного режима теплоносителя зависит выбор гидрострелки. При этом буферная зона отделяет отопительную цепь и котел отопления.

Существуют следующие схемы подключения гидрострелки:

нейтральная схема работы, при которой все параметры соответствуют расчетным значениям. При этом конструкция обладает достаточной суммарной мощностью;

Использование контура теплого пола

определенная схема применяется, если котел не обладает достаточной мощностью. При недостатке расхода требуется подмес охлажденного теплоносителя. При разнице температур срабатывают термодатчики;

Схема системы отопления

объем потока в первичном контуре больше, чем расходование теплоносителя в второстепенной цепи. При этом отопительный агрегат функционирует в оптимальном режиме. При отключении насосов во втором контуре теплоноситель перемещается через гидрострелку по первому контуру.

Вариант использования гидрострелки

Производительность циркуляционного насоса должна быть на 10 % больше, чем напор насосов во втором контуре.

Особенности работы системы

В данной таблице продемонстрированы некоторые модели и их стоимость.

Как рассчитать параметры циркуляционного насоса

В данной статье рассказывается о том, как рассчитать параметры циркуляционного насоса в отопительной системе, руководствуясь  при этом малым объемом технической информации об особенностях и характеристиках данной системы. Этот метод расчета применяется в основном для частных малоэтажных зданий.

Мы подготовили пример расчета, чтобы наглядно вам показать, что на самом деле произвести расчет важных параметров для определения оптимальных характеристик циркуляционного насоса намного легче, чем может показаться на первый взгляд.

Циркуляционный насос выбирается по двум основным характеристикам: H — напору, выраженному в метрах; Q — расходу, выраженному в м3/час.

Определение напора циркуляционного насоса

Насос должен создавать необходимое давление, чтобы жидкость могла преодолевать все препятствия в системе отопления и заполнять радиаторы теплоносителем.

При проектировании новой системы возможны точные расчеты с учетом сопротивления всех элементов нитки (труб, фитингов, арматуры и приборов); обычно необходимые сведения приводятся в паспортах на оборудование.

Если такой информации нет, можно использовать формулу:

Символ формулы Описание
R Потери давления в системе. Полученные опытным путем данные свидетельствуют, что сопротивление прямых участков трубы (R) составляет порядка от 50 до 150 Па/м. Там где используются, например, двухдюймовые трубы, что часто бывает в старых домах, потери давления меньше. Можно принимать в расчет значение 50 Па/м. 150 Па/м обычно в трубах меньшего диаметра.
L Длина труб в метрах всего контура отопления (подача и обратка), по которому циркулирует теплоноситель. Чтобы упростить вычисления можно взять размеры дома, они рассчитываются таким образом: (длина + широта + высота) * 2 .
ZF Дополнительные коэффициенты сопротивления в виде арматуры и фасонной части, которые имеют следующие значения:
  • 1,2 — смесителя/устройства, предотвращающего естественную циркуляцию;
  • если установка не оснащена ни терморегулирующим вентилем, ни смесителем, ZF = 1,3;
  • для контура с терморегулирующим вентилем ZF = 1,3 х 1,7 = 2,2;
  •  когда система включает оба прибора ZF = 1,3 х 1,7 х 1,2 = 2,6.
10 000 коэффициент для преобразования метров водного столба в Па

Расчет производительности циркуляционного насоса

Для того, чтобы вычислить производительность циркуляционного насоса Qpu, необходимо знать тепловую мощность Q, удельную теплоемкость теплоносителя Cw, его плотность p  и разность температур конструкции Δt .

Подача насоса в расчетной точке вычисляется при помощи следующей формулы:

Пример расчета

Руководствуясь данным примером, вы сможете достоверно разобраться с тем, как совершать расчеты, чтобы определить параметры циркуляционного насоса. Помимо этого, представленный ниже эскиз имеет все необходимые данные для расчета производительности и высоты подъема.

Эскиз для примера расчета

Посмотрев на эскиз можно определить следующие значения:

  • ширина – 15 м;
  • длина – 20 м;
  • высота – 12 м;
  • год постройки – 1990;
  • ZF = 2,2 (фитинги + клапан термостата);
  • потери давления – 120Па/м;
  • потери тепла – 80 кВт;
  • температуры в системе отопления – 75/55.
  1. R = 120 Па/м;
  2. L = (15+20+12)*2=94 м
  3. ZF = 2.2

Расчет потока Qpu

  1. Q = 80 кВт
  2. p = 1 кг/л
  3. Cw = 1,16 (Вт*ч)/(кг*К)
  4. Δt = 75C-55C = 20К

Наиболее важные данные для определения оптимальных параметров циркуляционного насоса успешно рассчитаны. На следующем этапе пользуясь каталогом, или проконсультировавшись с продавцами в магазине, необходимо определить группу насосов, в параметры которых попадает необходимая  рабочая точка.

Работа гидрострелки в разных режимах.

Существует три основных режима, в которых работает гидравлический разделитель. В зависимости от включения и выключения потребителей системы отопления изменяется и режим работы гидрострелки
или гидрострелки модульного типа (гидрострелка + коллектор). Итак, что происходит после запуска? После запуска системы отопления, пока теплоноситель не набрал необходимую температуру – жидкость циркулирует по малому кругу и весь поток движется вниз по гидрострелке.

После того как температура теплоносителя выйдет на необходимый рабочий режим гидравлического разделителя, во вторичный контур отопления, с равномерным разбором, при уравнении входящих и исходящих потоков, гидрострелка работает как воздухо-отводчик и очищает теплоноситель от грязи.

Заметим, что полного равенства между двумя потоками достичь практически не возможно, отсюда и следует 100 процентная целесообразность установки гидрострелки.

Нагрев помещение автоматика регулирует проток теплоносителя во вторичном контуре, например в случае достижении определенной температуры ГВС, происходит отключение насоса в данном контуре или же, если термоголовки радиаторов уменьшают проток теплоносителя, что в свою очередь увеличивает гидравлические сопротивления в контуре отопления, отслеживание которого осуществляется адаптивным насосом — таким образом, подстраиваясь под это и уменьшая свою производительность, как следствие уменьшается общий поток Q2. В результате разница между двумя потоками (первичным и вторичным) уходит вверх по гидрострелке. Если бы гидрострелка не была установлена, то возникли бы значительные гидравлические перекосы в системе отопления, и как результат выход из строя отопительного оборудования (насос, теплообменник). Что будет, если циркуляционные насосы потребителей останавливаются, тогда первичный контур системы отопления переходит в 3 режим.

На рисунках 3-5 представлены эти режимы:

Рисунок 3:

Суммарный расход насосов котлов равен суммарному расходу насосов системы отопления. Этот режим достигается редко. В этом случае весь теплоноситель, нагреваемый котлом попадает в систему отопления к потребителям.

Рисунок 4:

Суммарный расход насоса котла меньше, суммарного расхода насосов контуров отопления. Этот режим возможен, когда котел не справляется с нагрузкой. В таком случае котел работает в максимальном режиме и постоянно подогревает теплоноситель.

При наличии нескольких котлов суммарный расход насосов котлов меньше, суммарного расхода насосов контуров отопления. В таком режиме один из нескольких котлов и его насос выключается, так как хватает работы одного котла, при этом необходимый теплоноситель насосы контуров отопления через гидрострелку забирают из обратной трубы отопления. Тем самым расход в котловом контуре остается постоянным, соответствующим необходимой величине для работы котла.

Рисунок 5:

Суммарный расход контуров отопления меньше расхода обеспечиваемого насосами котлов. Наиболее часто встречающийся режим, при котором насосы котлов подобраны верно и имеют чуть больший расход, чем требуется системе отопления. В этом режиме обеспечиваются все необходимые условия для работы системы отопления в экономичном режиме котла. Гидрострелка в таком варианте играет защитную роль котлов, так как подмес горячего теплоносителя в гидрострелке, создает минимальный перепад температур в обратной линии котла, а необходимое количество теплоносителя поступает в контура отопления. Этот режим является самым оптимальным, таким образом его принимают при проектировании системы.

Мощность гидрострелки должна быть выше суммарной мощности применяемого котла.

Для чего нужна гидрострелка в системе отопления

Гидрострелка, бутылочка, гидравлический разделитель – все эти названия, относятся к простому устройству, необходимому для сложных систем отопления. Профессиональные монтажники указывают на четыре причины, по которым стоит подключить модуль.

Установка гидрострелки в системе отопления необходима для:

  • Балансировка температуры в системе обогрева здания. Производители котлов с чугунными теплообменниками, требуют обязательной установки гидроразделителя. Без гидрострелки, при первой растопке, котел испытывает термический удар. Гидравлическая стрелка выравнивает разницу температур и не дает треснуть чугунному теплообменнику.

Нивелирование давления – основной и вторичные контуры обогрева, зачастую имеют разные рабочие параметры. Гидрораспределитель помогает сократить разницу в давлении. Стрелку устанавливают в многоконтурных системах обогрева, когда в доме одновременно подключают радиаторы, теплые полы, бойлер косвенного нагрева.

В качестве фильтра-отстойника – если установка гидравлической стрелки выполнена правильно, в ее корпусе будут оседать твердые частицы, появившиеся в результате коррозии, механических повреждений.Ржавчина, накипь и шлам, влияют на работоспособность запорной и регулирующей арматуры, насосов, различных датчиков и водяных счетчиков. Вертикальный гидроразделитель в системе отопления, служит своеобразным фильтром, где оседают все твердые частицы.

Удаление воздуха – в корпусе гидрострелки устанавливается воздухоотводчик. При прохождении теплоносителя, из трубопровода системы отопления удаляется воздух, что снижает окисление и коррозию металлических деталей системы отопления.

Чтобы гидрораспределитель смог в полном объеме выполнять возложенные на него функции, требуется грамотный расчет и правильная установка в систему отопления.

Можно ли обойтись без гидрострелки

Конечно, простая система отопления, теоретически будет работать без гидрострелки. Проблемы начнутся, если к одному котлу, подключат несколько водяных контуров отопления, но и эта сложность решаема установкой коллектора. Также и другие функции: отвод воздуха из системы, фильтрацию твердых частиц, с легкостью выполняет группа безопасности, устанавливаемая для твердотопливных котлов.

Гидравлический разделитель в системе отопления дома, нужен для балансировки разницы температур и давления на подающем и обратном трубопроводе. Без модуля не обойтись, при подключении к котлу радиаторной системы отопления и теплых полов.

Разница между гидрострелкой и коллектором

Коллектор, несмотря на распространенное заблуждение, не заменяет гидравлическую стрелку и имеет отличительные функции. Основное предназначение коллектора – разделение и транспортировка теплоносителя к конечным (вторичным) контурам отопления.

В коллектор, из котла поступает поток нагретой жидкости. Внутри устройства осуществляется разделение теплоносителя по отводам, подключенным к каждой отдельной системе отопления. Дополнительно, коллектор позволяет отключать и ремонтировать отдельные контуры, не отключая обогрева дома.

Гидрострелку нужно использовать в случаях, когда предположительно температура теплоносителя на подающем и обратном трубопроводе, будет сильно отличаться. Если не поставить разделитель, происходит следующее:

  • При первом запуске котла, теплоноситель внутри теплообменника котла, разогревается до 70-80°С, постепенно прогревая систему отопления.

Давление, создаваемое при нагреве, образует циркуляцию жидкости в трубопроводе.

Холодный, не нагретый теплоноситель, средняя температура которого около 20°С, из обратного трубопровода попадет внутрь теплообменника.

Термический удар вследствие резкого охлаждения стального теплообменника, приводит к его деформации. Чугунный аналог, попросту треснет и выйдет из строя.

Производители чугунных котлов требуют, чтобы в системе отопления обязательно присутствовал гидравлический разделитель. Не соблюдение этого правила, приводит к отказу в гарантийном обслуживании.

Пример

Изначально человек в своем доме хочет получить практически идеальную систему отопления, потратив на нее при этом разумные деньги, и в данном случае начинается все именно с котла. Для небольшого частного дома можно выбрать стандартный двухконтурный котел с закрытой камерой, который будет крепиться на стену. При этом нужно правильно понимать, что в преимущественном большинстве случаев для обеспечения нормального распределения теплоносителя в данной системе может потребоваться индивидуальное изготовление коллектора отопления гидрострелки. В такой ситуации возникает вполне стандартный вопрос: будут ли использоваться свои насосы и что нужно сделать с устройством в котле?

Вполне естественно, что многие люди в таких ситуациях предпочитают просто-напросто демонтировать насос из котла, чтобы он не портил установленную гидравлику системы, но на самом деле конструкция некоторых устройств сделана таким образом, что проделать эту процедуру вряд ли получится. Именно в таких ситуациях идеальным решением становится соединение котла гидрострелки и коллектора.

Зачем нужен распределительный коллектор системы отопления

Сложная и разветвленная система отопления с жидким теплоносителем подразумевает правильную организацию движения потоков по многочисленным контурам. Только в этом случае обогрев дома будет эффективным и управляемым. Но не ставить же в каждую комнату отдельный котел – гораздо проще использовать в схеме коллекторы, которые раздадут нагретый поток с требуемыми показателями на отопительные приборы. Они не только смогут управлять температурой циркулирующей жидкости, но и обеспечат ее равномерную подачу на все подключенные ветки.

Распределительный коллектор внешне напоминает полую объемную гребенку, в основание которой поступает общий поток теплоносителя, а потом разделяется на отдельные рукава в боковых патрубках и отправляется по всем действующим каналам. Точно такой же узел собирает обратно всю отработанную жидкость и подает ее на котел, замыкая цикл. Благодаря этой схеме один водонагреватель можно подключать к отопительным приборам с различными характеристиками: к емкости накопителя ГВС, теплым полам, классическим радиаторам.

Каждый патрубок коллектора оснащается клапанами с термостатическими головками. В зависимости от заданных показателей нагрева они дозируют горячую и холодную воду в тех системах, где требуется ее предварительное смешивание. Например, теплый пол работает всего при +40-50 °С, а для настенных радиаторов нужна температура не меньше +80 °С. Коллектор отопления должен пропустить горячий поток на батареи без изменений, а в секциях для напольных ниток разбавить его холодной водой. Для этого клапан подачи на своем участке частично перекрывает «красную» трубу, уменьшая ее сечение.

Хитрый счетчик, сберегающий электроэнергиюОкупается за 2 месяца!

Использование гребенки упрощает конструкцию разветвленной системы, отказавшись от дополнительных насосов и термостатических клапанов. Все, что необходимо для нормальной работы обогрева, оказывается собранным в одном месте – так легче настраивать и обслуживать сложный контур. Кроме того, практически любой распределительный коллектор имеет встроенный концевой воздухоотводчик, который позволяет удалять из труб пузырьки, снижающие эффективность отопления.

Во сколько обойдется монтаж гидрострелки с коллектором

Мы рассмотрели, что такое и для чего нужна гидравлическая стрелка в отоплении. Теперь попробуем разобраться, во сколько обойдется монтаж подобной конструкции вместе с коллектором и когда необходимо прибегать к такой услуге.

Гидроразделитель с коллектором сами по себе являются недешевыми компонентами. Кроме того, их установка тянет за собой ряд дополнительных затрат. Приведем усредненные цены, которые сегодня существуют на рынке данных услуг:

  • Гидравлический разделитель (заводское изготовление) – 200 евро;
  • Коллектор (завод.) – 300 евро;
  • Обвязка (краны, фитинги) – 100 евро;
  • Контроллер (необходим для управления насосами, вынесенными из-под юрисдикции котла) – 400 евро;
  • Услуги монтажников (25% от стоимости материалов) – 250 евро.

Итого получается 1250 евро – сумма довольно приличная.Поэтому, прежде чем устанавливать гидрострелку, нужно убедиться, что она действительно необходима. Если специалист, выполняющий монтаж, не является ангажированным, тогда установку разделителя он будет рекомендовать только в случае наличия трех и более отопительных контуров (без учета бойлера).

Обратите внимание. Работу двух насосов, например в системе радиаторов и теплых полов, можно согласовать посредством автоматики котла

Бойлер же всегда имеет приоритет, поэтому при его включении другие насосы отключаются.

Конечно, можно применить гидрострелку с коллектором кустарного производства, схема изготовления которой ничем не будет отличаться от заводского варианта.Однако качество материала и сварных швов вряд ли будет отвечать техническим нормам. Сэкономив на материалах, в итоге можно существенно понизить надежность системы. И хорошо, если поломка произойдет не в разгар отопительного сезона.

Полипропиленовый гидроразделитель – простой, но ненадежный вариант

Какой вывод можно сделать из данной статьи? Во-первых, многофункциональность гидрострелки, о которой так часто говорят, слишком преувеличена. Ее необходимо использовать только в одном случае – для согласования работы нескольких насосов с разной производительностью. Во-вторых, для надежной работы системы лучше использовать разделитель с коллектором заводского производства, а монтаж доверить специалистам, целью которых является не обогащение за счет клиентов, а реальная оптимизация работы автономного отопления.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Коммуникации
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
