Дефлектор на дымоход: изготавливаем и устанавливаем своими руками

Виды конструкций

На сегодняшний день разработаны грибки самых различных разновидностей. Мы расскажем вам о наиболее популярных из них.

Итак, согласно отзывам потребителей, наибольший интерес представляют:

Дефлектор Вольперта — Григоровича. Характеризуется круглой формой и конусообразным зонтиком. Как правило, не оснащен капельником.
Четырехскатный грибок. Имеет прямоугольную форму. Ставится на дымоходы из кирпича с такой же конфигурацией.
Грибок с полукруглой крышей. Дизайн данной разновидности достаточно эстетичный. Его часто можно увидеть на кровле зданий, сооруженных в европейском стиле. Но эффективность этого грибка к сожалению низкая.
Плоский козырек. Обладает плоским прямоугольным навесом. Такие изделия характерны при обустройстве домов в стиле минимализма

Важно знать, что на кронштейны данного изделия в зимний период воздействуют сильные нагрузки. Это связано с накапливанием снега на зонтике.
Стандартный грибок

Имеет пирамидальную конструкцию. Изготовляют данную разновидности из листа металла и соединяют с фартуком-капельником с помощью специальных кронштейнов.

Что такое дефлектор?

Сильный ветер способен нарушить стабильную работу газового котла. В таких условиях часто срабатывает автоматика и котел отключается. Продукты сгорания от газового котла при неэффективном их отводе предоставляют угрозу не только здоровью, но и жизни людей.

Чтобы усилить тягу путем оптимизации воздушных потоков используют  стабилизаторы тяги или дефлекторы. В переводе его название звучит как отражатель, отклоняющее устройство. В его работе применен эффект Бернулли, основанный на понижении давления во время обтекания препятствия воздушным потоком. Он отклоняет воздушные массы, увеличивая силу главного потока дымохода.

Дымоход газового котла, оснащенный дефлектором, не будет затухать при сильных порывах ветра. Конструкция становится более эффективной, т.к. сила тяги увеличивается до 20%

Усилитель тяги эффективно функционирует при любой силе ветра и даже во время сильных порывов, при его наличии, не произойдет опрокидывание тяги. Но при полном безветрии это аэродинамическое устройство выполняет роль зонта и практически бездействует, а иногда и уменьшает тягу. По этой причине многие специалисты не советуют устанавливать дефлекторы на газовые дымоходы.

Несмотря на повышенные требования для дефлектора, устанавливаемого на дымоход газового котла, в отдельных случаях это единственное решение проблемы. Если это устройство не заложено в проект, нужно обязательно согласовать его установку с газовщиками. Только выполнив это условие, можно приступать к монтажу дефлектора.

По специфике устройства и связанным с этим принципом действия дефлекторы подразделяются на следующие разновидности:

из Обычный, конструктивно несложный дефлектор выполнен в форме зонта. Однако в его функции входит не только защита от атмосферной воды, но и усиление тяги. Она усиливается при формировании завихрений на поверхности устройства при ударе об него ветра Созданные в виде литеры Н дефлекторныеустройства значительно усиливают тягу благодаря направлению дымовых газов сразу в несколько каналов. Их устанавливают в областях с повышенной ветровой нагрузкой В регионах с низкой ветровой нагрузкой лучшим решением станет дефлектор-флюгер. Его последовательно установленные вращающиеся козырьки уловят и усилят малейшее дуновение Для плоской и покатой крыши не нужен высокий дымоход, но установка небольшого по высоте канала может повлечь возгорание кровельного покрытия, особенно, если оно поддается горению. В этих случаях подойдет дефлектор с искрогасителем, исключающим попадание искр на склонную воспламеняться поверхность, например, на гибкую черепицу или ондулин Традиционный дефлектор в виде зонтаН-образные дефлекторные устройстваДефлектор-флюгер с эффектом парусаМодель с применением искрогасителя

Классификация дефлекторов для дымоходов

Все устройства делятся на три большие группы по нескольким признакам.

Перед принятием окончательного решения рекомендуется ознакомиться с наиболее известными конструкциями дефлекторов.

В сравнительной таблице будут перечислены только те модели, которые пользуются популярностью у частных застройщиков.

Таблица. Виды дефлекторов для дымохода

Колпак Григоровича

Классический и очень распространенный вариант, скорость движения продуктов горения увеличивается примерно на 20–25%. Устройство состоит из двух почти одинаковых зонтов, соединенных в одну конструкцию на незначительном расстоянии между собой. Может устанавливаться как на круглые, так и на квадратные дымоходы. За счет особенностей конструкции возникает двойное ускорение движения воздушных потоков: по направлению сужения диффузора и в сторону верхнего обратного колпака.

Насадка ЦАГИ

Модель разработана сотрудниками центрального аэрогидродинамического института, в недалеком прошлом самом известном профильном научном учреждении. Тяга усиливается за счет привлечения ветрового напора и разницы давления по высоте. Насадка внутри имеет дополнительный экран, внутри которого установлен традиционный дефлектор. Насадка ЦАГИ исключает появление эффекта обратной тяги. Недостаток – при определенных климатических условиях в зимний период времени на стенках может появляться наледь, ухудшающая параметры тяги дымохода.

Колпак Astato

Изделие разработано специалистами французской компании Astato. Состоит из статической и динамической части, на дымоходах применяется редко. Причина – крайне сложные условия работы вентилятора выдвигают к нему жесткие требования по надежности и защищенности. Такие вентиляторы существенно увеличивают общую стоимость монтажа дымоходных труб.

Турбодефлекторы

Довольно сложные устройства, состоящие из вращающейся турбиной головки и неподвижного корпуса. За счет вращения лопастей под колпаком устройства понижается давление, дым из дымохода высасывается эффективнее. Современные подшипники позволяют турбине вращаться при скорости ветра всего 0,5 м/с, что существенно улучшает эксплуатационные характеристики дымоходов. По эффективности турбодефлекторы в 2–4 раза превосходят статические модели, имеют привлекательный внешний вид.

Поворотные капюшоны

Защитные козырьки соединены с трубой дымохода небольшим закрытым с двух сторон подшипником. Козырек имеет изогнутую геометрию и в плане проекции полностью перекрывает сечение дымохода. Сверху капюшона установлен флюгер, поворачивающий конструкцию в зависимости от направления ветра. Воздушные потоки проходят сквозь специальные щели и направляются вверх. Такое движение становится причиной снижения давления и увеличения естественной тяги отработанных газов из дымохода.

Н-образный модуль

Монтируется чаще всего на промышленных дымоходах. Главная особенность – способность работать при сильных порывах ветра. Кроме того, полностью исключается вероятность появления обратной тяги.

Выбирать подходящий дефлектор должен мастер после внимательного анализа всех факторов. Но надо иметь в виду, что очень сильная тяга имеет не только положительные, но и отрицательные стороны. Какие именно?

  1. Движение воздуха настолько быстрое, что гасится фитилек. Такая проблема часто возникает на газовых отопительных котлах. Современные модели имеют автоматический розжиг электрической искрой. Она постоянно срабатывает, что вызывает неудобства у пользователей. Котлы устаревшей конструкции не оснащены такими устройствами, запускать их приходится вручную.

    Если тяга слишком сильная, пламя в котле будет постоянно задуваться

  2. Сильная тяга уменьшает коэффициент полезного действия отопительного котла. Горячие продукты горения за непродолжительный период контакта с теплообменником не успевают отдать ему максимальное количество тепловой энергии. Значительная ее часть выводится через дымоход, что увеличивает затраты финансовых средств на содержание здания в зимний период времени.

    Сильная тяга заметно снижает КПД котла, вследствие чего возрастают затраты на отопление

  3. Сильная тяга дымохода становится причиной увеличенного притока холодного наружного воздуха. Как следствие – комфортность пребывания в помещениях ухудшается, понижается температура, приходится увеличивать мощность котлов. А это, с учетом современной стоимости энергоносителей, отражается на финансовом положении пользователей.

    Способ проверки наличия и силы тяги в дымоходе

Как самому сделать дефлектор

Мы выбрали самый простой вид дефлектора (агрегат Григоровича), его можно сделать самостоятельно. Такая конструкция увеличивает тягу на 20–25%, что вполне устраивает большинство пользователей. Найдите чертеж устройства, ознакомьтесь с рекомендованными размерами и перечнем отдельных элементов. Для изготовления дефлектора понадобится небольшой кусок оцинкованной жести, ножницы для резки металла, приспособление для установки специальных заклепок.

Пример эскиза дефлектора для самостоятельного изготовления

Важно. Для каждого диаметра трубы дымохода необходимо иметь индивидуальные размеры составных частей дефлектора

В сети есть много онлайн-калькуляторов, нет необходимости переписывать и пользоваться сложными формулами. Все размеры даются в зависимости от диаметра круглого дымохода.

Как рассчитать размеры дефлектора

Шаг 1. Перенесите размеры составных частей устройства на металл. Для этого начертите на поверхности два круга и две дуги указанных диаметров. Делать это лучше с помощью специального циркуля жестянщика. Если его нет – не проблема. Вбейте по центру металла гвоздь, привяжите к нему ниткой фломастер или карандаш, длина нитки равняется радиусу круга. Такое элементарное приспособление отлично работает, проверено практикой. Ножницами по металлу вырежьте заготовки.

Выполняют разметку на куске жести, вырезают заготовки

Шаг 2. Соберите корпус дефлектора. Для этого на краях его развертки высверлите отверстия под диаметр заклепок. Вначале следует высверливать с одной стороны, затем временно согнуть корпус и сделать метки на другой стороне. Они должны точно совпадать, в противном случае возникнут большие проблемы во время установки заклепок.

По краю высверливают отверстия и соединяют корпус заклепками

Шаг 3. Рассчитайте сектор, который надо вырезать для загиба круглых элементов. Но удалять его не стоит, лишний металл необходим для соединения заклепками загиба. Можно пользоваться формулами и узнавать угол загиба, а можно сделать разрез по одному радиусу и на практике подбирать оптимальный вид элемента. Второй вариант намного быстрее, а на эффективности функционирования устройства никак не отражается.

На круглых заготовках делают разметку и разрезают по линии

Шаг 4. Согните круги, просверлите отверстия и закрепите их заклепками. Расстояние между заклепками 3–4 см, чаще нет необходимости, никаких механических нагрузок в этих местах нет.

С помощью заклепок соединяют края выреза

Шаг 5. Нарежьте небольшие полоски металла для фиксации тарелок, длина каждой примерно 2 см, ширина один сантиметр.

Из жести нарезают небольшие полоски и сверлят в них отверстия

Шаг 6. Скрепите две тарелки между собой. Герметичность стыков обеспечивать нет надобности, главное добиться устойчивости дефлектора.

Получившиеся тарелки соединяют между собой теми же заклепками

Шаг 7. Соберите все элементы в единую конструкцию. Длина и количество полосок фиксации указаны на рабочих чертежах. Проверьте прочность крепления, если есть слабые узлы, то усильте их.

С помощью полосок крепят тарелки к корпусу

Практический совет. Намного проще позаботиться о прочности конструкции на земле, чем потом подниматься на кровлю для ремонта дефлектора. Несколько раз внимательно проверяйте надежность фиксации элементов во всех местах.

Шаг 8. Примерьте агрегат на трубе, при обнаружении отклонений по размерам исправьте их. Внимательно соблюдайте все параметры, они играют важную роль в изменении скорости движения воздушных потоков. В противном случае эффективность работы устройства значительно понизится.

Готовый дефлектор примеряют на трубу

Шаг 9. Изготовьте металлический хомут и прочно закрепите дефлектор на трубе дымохода.

Для надежности нижнюю часть конструкции укрепляют хомутом

При желании можно проверить эффективность функционирования устройства. Сделайте самодельные пропеллеры и определите примерную скорость воздушного потока в дымоходе с дефлектором и без него. Если все сделано правильно, то разность будет заметной на глаз, ничего подсчитывать нет надобности.

Установка дефлектора на дымоход

Изготовление и установка дефлектора не требует много времени, в отличие от монтажа самого дымохода. Но и дымоход можно сделать самостоятельно, если внимательно изучить все нюансы. Как установить керамическую трубу для дымохода, можно прочитать на нашем сайте.

Изготовление колпака

Сделав все важные расчеты нужно начинать к раскрой металла для создания изделия. Лучше всего для этой цели применять нержавеющую сталь небольшой толщины. В крайнем случае допустимо применять оцинковку.

Выкройка для грибка выглядит как изогнутая полоска стали. Для зонтика она представляет собой два круга с вырезанными элементами.

Также важно оставить металлическую полосочку, размером два или три сантиметра на одном крае для облегчения стыковки. При этом зонтик должен быть на несколько сантиметров больше обратного конуса

При выполнении задачи удобно применять оправку из бруса. На нее надевают диффузор. Затем нужно сделать отверстия сразу в двух краях. После этого вставляется заклепка и устанавливается посредством заклепочника.

Таким же образом изготовляется конусы. Не стоит сразу же соединять их вместе. Для закрепления зонтика к диффузору лучше всего воспользоваться отрезками резьбовой шпильки. Чтобы сформировать надежное крепление будет достаточным применить три. Шпильки закрепляются к диффузору на петлях, которые выполняют из металлической полоски. Их также крепят посредством заклепок. Шпильки нужно просто вкрутить и затем зафиксировать с помощью гаек. Таким способом вы сможете оперативно и надежно закрепить зонтик на необходимой вам высоте.

На обратном конусе также нужно просверлить три отверстия. Он фиксируется на определенной высоте посредством гаек с шайбами. Далее закрепляют зонтик. Он несколько больше обратного конуса. Поэтому его подрезают в нескольких местах на один или два сантиметра. Полученную полоску нужно загнуть на нижний конус. Эту операцию нужно проделать несколько раз. Такая система позволит скрепить оба элемента максимально надежно между собой. Благодаря тому, что верхняя часть конструкции больше нижней, дождь или снег не будет способствовать скоплению жидкости внутри пространства между двумя конусами.

Наш грибок готов. Далее нужно установить его на дымоходную трубу. О процессе монтажа конструкции вы сможете прочитать в отдельной статье, размещенной на нашем сайте.

Разновидности дефлекторов

Чтобы улучшить действие вентиляционной системы, в продаже есть много разновидностей дефлекторов. Одни из них являются статичными, другие – ротационные. Именно к последним относятся турбины, у которых вращается головка-крыльчатка, функционирующая за счет силы ветра.

Обратите внимание! В независимости от того, статичный корпус у дефлектора или ротационный, все они сделаны, чтобы улучшить тягу в дымоходе или вентканале. Они защищают систему от осадков и мусора. Однако, самым эффективным устройством с уверенностью можно назвать турбодефлектор

Однако, самым эффективным устройством с уверенностью можно назвать турбодефлектор.

Ротационные турбины можно классифицировать по таким параметрам:

  1. Материал изготовления. Делаются дефлекторы из нержавеющей стали оцинкованного или окрашенного металла, алюминия.
  2. Диаметр насадки, или присоединительного кольца составляет минимум 110 мм, а максимум 680 мм. Понятно, что размеры идентичны диаметру труб для канализации.

Несмотря на то что производителями выпускаются модификации турбодефлекторов, что внешне практически не отличаются друг от друга, их характеристики разные. Ниже подана некоторая информация об этих изделиях:

  • Турбовент. Одноименная компания занимается выпуском ротационных вентиляционных изделий, сделанных из алюминия. Изделия имеют толщину от 0,5 до 1 мм. Основание делается из гальванизированной стали, толщиной от 0,7 до 0,9 мм. Турбодефлектор может быть окрашен в любой из цветов, по стандартам RAL;
  • Турбомакс. Производители занимаются продажей, назвав продукцию естественным нагнетателем тяги. Чтобы создать дефлектор требуется сталь, маркой AISI 321, толщина которой составляет 0,5 мм. Сфера использования: как для вентиляционной системы естественного типа, так для печных и каминных дымоходов. И это не зря, так как турбодефлектор способен выдержать температуру до +250 ℃. Изделия делаются из качественной нержавеющей стали.

Еще на полках магазинов можно встретить продукцию от неизвестных брендов

Такую продукцию нужно покупать осторожно, обращая внимание на сертификат. А еще лучше сделать турбодефлектор для вентиляции своими руками. Нужны чертежи и соответствующая инструкция

Нужны чертежи и соответствующая инструкция

Нужны чертежи и соответствующая инструкция.

Грибок (дефлектор) на трубу дымохода своими руками – чертежи и формула расчета

Ключевая функция газохода заключается в выводе из системы продуктов сгорания. Чтобы система работала надежно нужно оснастить дымоход грибком (дефлектором). Он защитит ее от попадания внутрь снега, пыли и других ненужных элементов. Кроме того, наличие указанной детали улучшает тягу.

В этой статье вы узнаете зачем нужен дефлектор на дымовую трубу. Мы сделаем краткий обзор имеющихся вариантов колпаков.

У вас будет возможность сравнить их и узнать о плюсах и минусах каждой разновидности. Мы также расскажем о том, как произвести грибок своими руками. Кроме того, вы сможете посмотреть чертежи и видео по тематике нашей статьи.

Как изготовить козырек на дымоход

Прежде всего нужно выяснить внешние размеры оголовка, куда планируется крепить зонтик, а затем набросать от руки эскиз с изображением будущей конструкции. Для ее разработки воспользуйтесь простыми правилами:

  • габариты или диаметр изделия должен быть на 10 см больше размеров трубы, чтобы края выступали на 50 мм со всех сторон;
  • угол уклона скатов – от 30 до 45°;
  • минимальная высота от среза дымохода до грибка – 100 мм, как продемонстрировано на чертеже.

Помимо традиционного зонтика, есть и другие варианты конструкций – дефлектор и вращающийся флюгер – «подхалим». Первый позволяет реально усилить тягу за счет ветрового давления, создающего разрежение внутри цилиндрического корпуса, куда выходит дымовой канал. Зато в безветренную погоду данное приспособление не только теряет свои преимущества, но и ухудшает силу тяги в трубе, создавая повышенное сопротивление на выходе продуктов горения.

Полуцилиндрический флюгер, собранный из нескольких сегментов и вращающийся на специальном подшипнике, получил название «подхалим» благодаря способности поворачиваться за ветром. Если бы не высокая цена и сомнительная надежность подшипника, он стал бы идеальным колпаком для любого круглого дымохода, поскольку успешно защищает устье от задувания и осадков.

На изготовление дымоходных козырьков идут различные материалы – тонколистовая сталь с цинковым и полимерным покрытием, нержавейка и даже медь. Чтобы смастерить колпак на трубу своими руками, мы рекомендуем первые 2 варианта – оцинкованный либо крашеный металл толщиной не менее 0.5 мм.

Делаем простой круглый грибок

Для выполнения этой работы понадобятся обычные инструменты – ножницы по металлу, дрель, молоток и приспособление для постановки заклепок. Определив необходимые размеры грибка, действуйте в таком порядке:

  1. Завинтите в деревянную планку 2 самореза на расстоянии, равном радиусу изделия плюс 15 мм. Получите импровизированный циркуль, с чьей помощью наметите на металле центр круга и прочертите его контур.
  2. Обрежьте заготовку ножницами, а затем нарисуйте сектор с длиной дуги примерно 120 мм (фигура напоминает первый кусочек круглого торта).
  3. Вырежьте этот клин, после чего с усилием совместите внешние края круга и зафиксируйте их в тисках.
  4. Просверлите вдоль получившегося шва 3 отверстия и соедините концы детали заклепками либо винтиками М4 с гайками. Верхняя часть флюгарки готова.

Ножки для грибка и опоясывающий трубу хомут делается из стальных полос, изготавливаемых путем изгибания тонкого листа в 2—3 раза. Эти детали также крепятся к зонтику заклепками, что наглядно продемонстрировано мастером на видео:

Двускатный зонт прямоугольной формы

Для изготовления этой разновидности колпаков желательно воспользоваться станком — листогибом или обратиться за данной услугой в соответствующую мастерскую. В крайнем случае придется гнуть элементы вручную по линии, аккуратно пристукивая металл резиновым молотком на деревянном бруске.

Как и в предыдущем варианте, первым делом надо снять наружные размеры кирпичного дымохода, а затем рассчитать и зарисовать выкройку, как показано на чертеже. Здесь же приведены формулы для определения длины сторон элементов в зависимости от исходных габаритов трубы и высоты флюгарки.

Изготовить колпак на трубу своими руками относительно просто – нужно раскроить металл согласно чертежу, согнуть по штриховым линиям и соединить детали заклепками. В качестве жестких стоек предлагается взять готовые уголки из крашеного металла толщиной 0.5—0.7 мм. Как происходит сборка двускатной флюгарки и козырька в виде крышки с проходом трубы, наглядно показано в видеосюжете:

Монтаж дымника на кровле

Существует два варианта установки дефлектора: присоединение непосредственно к дымовому каналу и монтаж на отрезок трубы, который позже надевается на дымоход. Второй метод считается наилучшим с точки зрения удобства и безопасности, ведь самый хлопотный этап работы выполняется на земле, а не на крыше.

Нормы по ГОСТу

Выдержки из действующих нормативных документов, касающихся установки дефлектора на трубу, информируют о следующем:

  • любые насадки на дымовом канале требуется монтировать таким образом, чтобы они не блокировали путь продуктам сгорания топлива;
  • на пологой кровле устье трубы полагается размещать выше ограждений;

    Вокруг устья трубы должно быть свободное пространство

  • на кровле со скатами оголовок дымоотвода необходимо располагать над коньком, если пространство между ними составляет менее полутора метров, или на уровне конька, когда промежуток от трубы до самой высокой точки крыши колеблется в пределах трёх метров;
  • дефлектор запрещается монтировать на участке, где из-за соседних построек создаётся аэродинамическая тень;
  • корпус устройства должен хорошо обдуваться независимо от направления ветра;
  • вращающиеся дефлекторы не годятся для дымоходов печей, стоящих в домах, которые построены в местности с холодными зимами;
  • монтаж круглого дефлектора на кирпичный дымоотвод подразумевает использование специальных переходных патрубков.

Необходимые инструменты

Чтобы установить дефлектор на дымовом канале, требуется найти некоторые инструменты и крепежи:

  • электрическая дрель;
  • рожковые ключи;
  • резьбовые шпильки;
  • гайки;
  • хомуты;
  • две лестницы (одна — для подъёма на крышу, а другая — для перемещения по кровле).

Кроме этого, для установки устройства на дымоотвод понадобится отрезок трубы. Его диаметр должен немного превышать размер дымового канала.

Крепление дефлектора

Дымник соединяют с трубой, выполняя определённые задачи:

  1. На подготовленном отрезке трубы в 10 см от кромки обозначают точки, где нужно просверлить отверстия под крепёжные элементы. Аналогичные пометки оставляют на широком участке диффузора.
  2. В отрезке трубы и диффузоре сверлом проделывают дырочки. Детали временно соединяют друг с другом, проверяя, совпадают ли верхние и нижние отверстия. Если этого не наблюдается, то изделия признают браком, ведь крепёжные элементы не удастся вставить ровно.
  3. В дырочки просовывают шпильки. С двух сторон, и на диффузоре, и на куске трубы, крепежи фиксируют гайками. Их закручивают равномерно, дабы уберечь изделие от деформации.
  4. С изготовленным устройством отправляются на крышу. Конструкцию надевают на дымовой канал и стягивают хомутами.

В случае монтажа дефлектора на кирпичный дымоход придётся вооружиться гвоздями и молотком

Действуя так, как написано выше, можно монтировать любое устройство, кроме дефлектора-флюгера, поскольку его конструкция довольно нестандартная.

В случае использования приспособления с розой ветров в дымовом канале сверлом создают 3 дырочки. Отверстия проделывают на одном уровне, чтобы чуть позже вставить в них болты. Эти крепёжные детали погружают в дырочки, когда в срез дымоотвода помещают кольцевую деталь дефлектора-флюгера. В подшипник в виде кольца вставляют ось, на неё поочерёдно нацепляют цилиндр, полотно устройства и колпак. Элементы дефлектора флюгера объединяют кронштейнами или заклёпками.

Дефлектор можно уверенно назвать полезным устройством, положительно влияющим на силу тяги в дымовой трубе и функционирование отопительного оборудования. Изготовить и подсоединить приспособление к трубе относительно просто, надо лишь быть «подкованным» в выборе вида дефлектора.

Технологические хитрости

Неправильная конструкция зонта для дымохода

Первое правило – не делайте дымников наподобие двухскатной крыши или цилиндрового свода (см. рис. справа). Такие годятся по назначению только для передвижных приборов, когда ось зонта возможно произвольно ориентировать по ветру. Или в качестве декоративных на фальшдымоход. Есть такая мода в домах с биокаминами. А в прочих случаях тяга будет гулять по воле стихий вплоть до обратной.

Далее, чтобы сделать дефлектор на дымоход своими руками, нужно освоить некоторые приемы жестяницких работ. Прежде всего – соединение листов в фальц (сгиб), или фальцовку см. рис. ниже. Чаще всего детали дефлекторов соединяются одиночным лежачим фальцем, но для зонтов несовершенных дефлекторов в декоративных целях иногда используется двойной стоячий фальц.

Соединение листов тонкого металла в фальц (фальцовка)

Далее нужно научиться по наружным размерам размечать выкройки деталей дефлектора. Для тех, кто предпочитает учиться наглядно, даем подборку видеоуроков по изготовлению деталей дымовых дефлекторов:

Переход с квадрата на круг (квадрат внутри круга):

https://youtube.com/watch?v=ZLqFoeX74mo

Очень важно для закрытых дефлекторов к маломощным печам и котлам, см. далее

Переход с круга на круг:

https://youtube.com/watch?v=rOfAH4AqAWk

Все эти выкройки возможно построить, пользуясь только линейкой и циркулем – козьей ножкой (в который вставляется карандаш. Ну, а для тех, кто склонен к углубленному изучению основ, прежде чем взяться за дело, даем подборку проекций и формул для точного построения разверток деталей

Обратите внимание на удлиненные зонты: их ставят на 2-3 ходовые дымоходы. Дымовые каналы, каждый минимально допустимого для данного отопительного прибора сечения, располагают в ряд

Вероятность задувания сразу 2-х каналов крайне мала, а всех 3-х практически отсутствует.

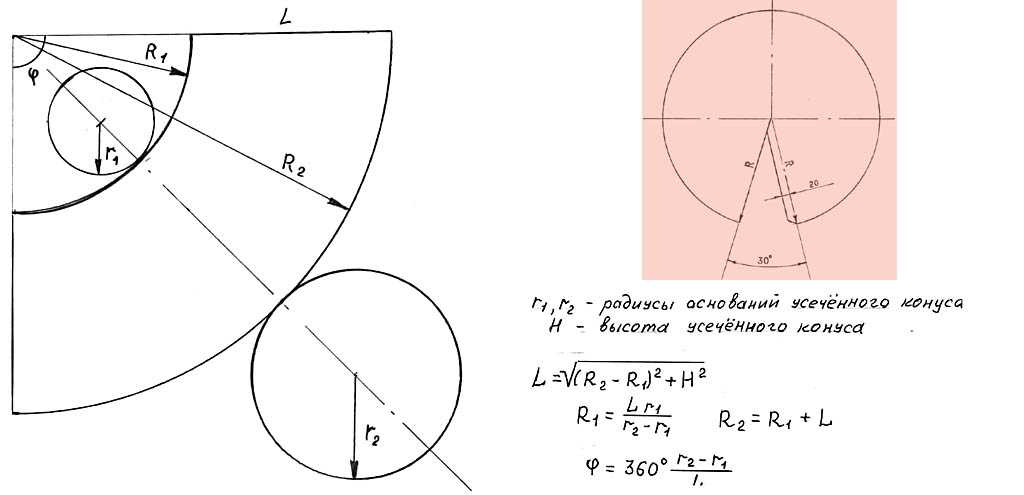

Здесь на рис. – данные для построения усеченного конуса, которых в дефлекторах хоть отбавляй. Исходные данные – высота конуса H, радиусы вершины и основания R1, R2

Обратите также внимание на врезку, отмеченную красным: это развертка того самого конуса Григоровича. Образующий угол (в данном случае 30 градусов) находится как φ = arcsin(H/r), где H – высота конуса, а r – радиус основания

Радиус R определяется аналогично L для усеченного конуса, но в квадрат возводятся H и r. Впрочем, тем, кто не забыл теорему Пифагора, это и так понятно.

Построение развертки (выкройки) шатра (пирамиды) с вершиной в центре

После конусов разобраться с разверткой одноцентрового шатра труда не составит, см. рис. Одно лишь «но»: припуск на примере выкройки (справа на рис.) дан в расчете на одинарную клепку (для прочности) паяного шва.

Как построить развертку усеченного конуса и конуса Григоровича

Для соединения в одинарный фальц металла толщиной до 0,6 мм припуск с одной стороны надо взять 20 мм, а с другой 21+2+20 мм. Если металл 0,6-1,5 мм, то 30 и 31,5+3+30 мм соотв. Но, вообще говоря, паяный и склепанный на краю шов сделать легче, он выглядит аккуратнее и лучше сопротивляется коррозии, чем фальцевый. Если железом кроется крыша, то, понятно, склепывать и паять листы просто технически невозможно. Но зонт дефлектора – другое дело. Собирают его на пайке с клепкой так:

  1. Размечают и вырезают развертку;
  2. Сверлят отверстия под заклепку;
  3. Отгибают внутрь под 90 градусов борта (крылья) припуска;
  4. Заклепывают край;
  5. Через деревянные подкладные бруски струбцинами сжимают борта;
  6. Пропаивают шов.

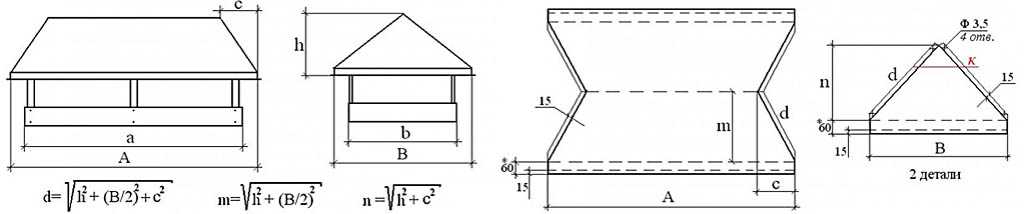

Аналогичным способом строится развертка и собирается вальмовый шатер (зонт) дымника, см. рис.

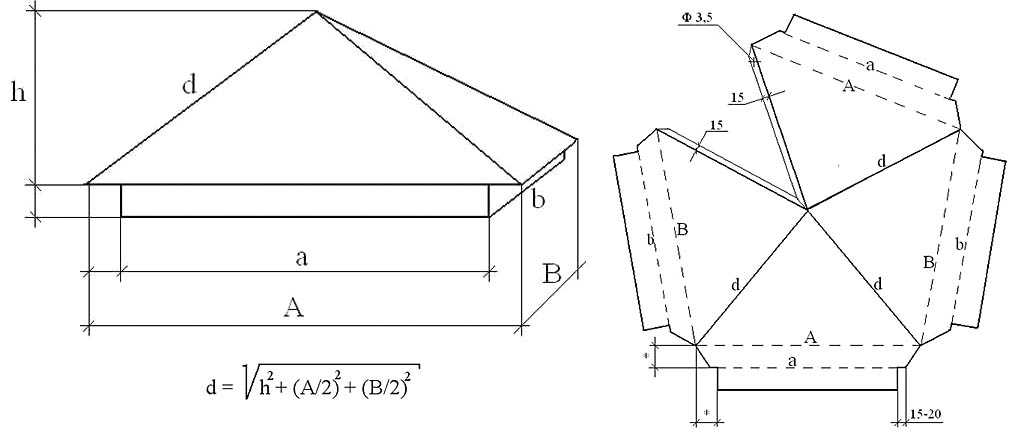

Построение развертки вальмового шатра (зонта) дымника

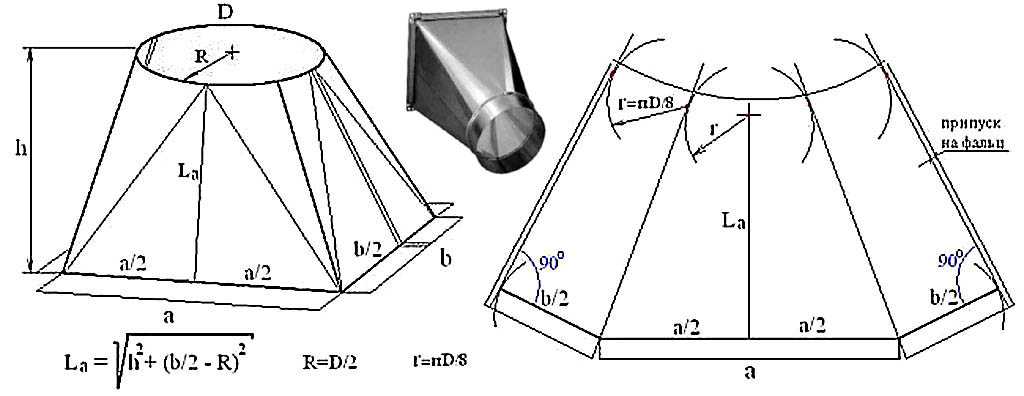

Построение развертки (выкройки) перехода с квадрата на круг (круг внутри) для диффузора (юбки) дефлектора дымовой трубы
