Как выбрать и смонтировать идеальный дымоход для камина: пошаговое руководство

Как установить дымоход?

Существует два варианта монтажа дымохода – наружная и внутренняя установка. Наружный (внешний) дымоход устанавливается снаружи строения и соединяется с печью или иным тепловым агрегатом трубой через стену. Поэтому этот способ установки также называют «через стену». Внутренний дымоход располагается непосредственно в отапливаемом помещении и выводится через крышу.

Как сделать дымоход в доме? Оба варианта установки – наружный и внутренний – имеют свои особенности. Выбирайте оптимальный вариант с учетом плюсов и минусов каждого способа монтажа.

Таблица 2. Особенности наружного дымохода

Преимущества	Недостатки
Не нарушает интерьер помещения, не уменьшает площадь.	Требуется наружный утеплитель.
Относительно прост в установке (не нужно делать проходы через перекрытия).	Установка дымохода требует дополнительного крепежа к стене здания.
Может устанавливаться после завершения строительства и отделки здания.	Дымоход подвергается перепадам температуры, воздействию осадков. Может нарушать внешний вид фасада.

Таблица 3. Особенности внутреннего дымохода

Преимущества	Недостатки
Тепло от дымовых труб нагревает воздух в помещении.	Занимает место в помещении.
Дымоход не подвергается разрушающему действию осадков, меньше подвергается перепадам температур.

Рассмотрим, как сделать правильный дымоход, на примере дымоходов из нержавейки.

Нормативные требования по устройству дымоходов

Правила монтажа дымоходных каналов регламентируются целым рядом строительных нормативов:

• СП 89.13330.2012«Котельные установки».
• СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».
• ДБН В.2.5-20-2001«Инженерное оборудование зданий и сооружений. Внешние сети и сооружения. Газоснабжение».
• НПБ 252-98 «Аппараты теплогенерирующие, работающие на различных видах топлива. Требования пожарной безопасности. Методы испытаний».
• ГОСТ 9817-95 «Аппараты бытовые, работающие на твердом топливе. Общие технические условия».

Общие предписания по устройству системы отведения дыма

В целом, основные правила сводятся к следующему:

1. В качестве дымохода допускается использовать трубы, устойчивые к экстремально высоким температурам, влаге, кислотной среде, образуемой при контакте продуктов горения с конденсатом.
2. Каждый теплогенератор снабжается отдельной дымовой шахтой.
3. Не допускается объединения вентиляционных и дымоходных контуров.
4. Запрещено устанавливать дымоходы вблизи газовых труб, электропроводки и других инженерных сетей.
5. Положение дымоотводящего контура должно быть максимально вертикальным. Средний угол наклона трубы не должен превышать 30°.
6. Располагать часть контуров горизонтально не запрещается, но следует учитывать, что любое отклонение от вертикали снижает силу тяги. Поэтому количество горизонтальных отводов не должно быть более 3, при длине каждого не более 1 м, а общей протяженности дымохода до 2 м.
7. Скорость движения воздушного потока в дымовой шахте с естественной силой тяги должна находиться в интервале 0,15-0,60 м/с.
8. Детали дымоходной магистрали должны герметично стыковаться, сам трубопровод жестко фиксироваться к стене. Любые провисания должны быть исключены.
9. Для периодической чистки дымоход должен оборудоваться ревизионным люком.
10. Отрезок дымовой шахты, выходящий наружу, необходимо защищать от попадания внутрь атмосферных осадков, а также оснащать искрогасителем.
11. Все конструктивные элементы здания, соприкасающиеся с дымоотводом, должны выполняться из огнеупорных материалов.

Дымоходы из металла — достоинства

Первым из преимуществ металлических дымовых каналов является их низкая стоимость. Нередко уже этого достаточно, чтобы остановить свой выбор именно на стальных трубах. Но есть и другие преимущества, удерживающие дымоходы из металла на лидирующих позициях:

• Гладкие внутренние стенки стальных труб не позволяют зацепиться ни продуктам сгорания топлива, содержащиеся в уходящем наружу дыме, ни каплям конденсата, неизбежно образующимся в процессе топки. В результате на поверхности образуется значительно меньше сажевых отложений, поэтому конструкция обеспечивает хорошую тягу и не требует частых прочисток.
• Металл быстро прогревается, поэтому даже после длительного перерыва в работе отопительного прибора тяга выравнивается довольно быстро.
• Высококачественная сталь, используемая для изготовления комплектующих для дымоходных труб, не окисляется и не ржавеет, поэтому дымоотвод прослужит не менее 10 лет, если он сделан из оцинкованной стали, и не менее 25, если сделан из нержавеющей.

• Металлические трубы значительно лёгче других материалов, поэтому дымоход имеет небольшой вес и потому не требует обустройства фундамента, не оказывает значительной нагрузки на несущие конструкции дома.
• Сборка дымоотводящей системы не требует опыта проведения аналогичных работ, специфических знаний, сложных инструментов – в большинстве случаев используются готовые секционные элементы, простые в монтаже.
• Соединённые правильным образом секции образуют герметичное соединение, не пропускающее дым. Однако в случае поломки узел можно разъединить и заменить вышедшую из строя деталь.

Рекомендуем ознакомиться: Трубы ПВХ для оборудования бассейнов

№2. Дымоход из стальной трубы

Для газовых и твердотопливных котлов лучше всего подходят трубы из стали, но при этом она должна быть нержавеющей, жаропрочной и кислотостойкой, так как частицы серы, которые есть практически в каждом виде топлива в том или ином количестве, при соединении с влагой и частицами угля образуют агрессивную среду. Нержавеющая сталь способна выдерживать температуры до 500С, для обустройства дымоходов используются трубы с толщиной стенки 0,6 мм, но для твердотопливных котлов лучше использовать сталь толщиной 1 мм. Стальные трубы представляют собой целую систему из прямых участков и различных фасонных элементов, в т.ч. переходников, отводов, тройников и т.д. Такая система может монтироваться самостоятельно или быть встроенной в существующий кирпичный канал.

Главные преимущества стальных труб:

• простота и высокая скорость монтажа, ведь вес конструкции небольшой, необходимость в фундаменте отсутствует, а из готовых элементов даже не самый большой профессионал без проблем соберет всю систему;
• ремонтные работы проводить несложно;
• на гладких стенах не скапливаются частицы сажи, их поверхность просто чистить, поэтому можно говорить о стабильно высоких аэродинамических характеристиках для прохождения отходящих газов;
• высокая коррозионная стойкость;
• возможность создания сложных конструкций;
• высокая герметичность, за счет чего можно создать принудительную вытяжку.

Среди минусов называют высокую стоимость, особенно если сравнить с кирпичным или керамическим аналогом, но если важна простота и скорость обустройства, небольшой вес и устойчивость к агрессивным средам, то выбор лучше остановить именно на стальном дымоходе. К недостаткам иногда относят невысокую жаростойкость, но для современных котлов с системой медленного горения большей термостойкости и ненужно.

В зависимости от особенностей помещения, котла и климата используют один из следующих видов стальных дымоходов:

• одностенная стальная труба, состоящая из одного слоя нержавеющей стали. Это самый простой и дешевый вариант, прокладывают такой дымоход в специально выложенном вертикальном канале. Часто подобные дымоходы обустраивают в бане, а отходящее от стальной трубы тепло используют для нагрева воды;

• одностенные стальные трубы для реконструкции кирпичного дымохода могут иметь овальную форму. Подобный реставрационный процесс и адаптацию существующего дымохода под работу с газовым котлом называют «гильзовкой»;

• двустенные сэндвич-панели, состоящие из двух стальных труб, в пространстве между которыми помещают слой утеплителя (базальтовая вата). Использование последнего позволяет предотвращать образование конденсата внутри трубы, внешняя ее поверхность при этом почти не нагревается. Простота сборки и отличные эксплуатационные качества позволяют использовать подобные системы как внутри помещений, так и снаружи на стене;

• коаксиальные дымоходы из стали также состоят из двух труб, размещенных одна в другой, только между ними нет утеплителя, а образующееся пространство предназначено для подачи к котлу воздуха для поддержания горения. По внутренней трубе отводятся продукты сгорания. Подобные дымоходы не очень хорошо ведут себя в условиях суровых отечественных зим. Холодный внешний воздух, проходящий по внешней трубе порой может сильно охлаждать внутреннюю трубу и идущие по ней газы. Это приводит к резкому выпадению конденсата и замерзанию его на поверхности трубы. Дымоход постепенно закупоривается, а автоматика, реагируя на это, отключает котел, поэтому в данном случае лучше обустраивать дымоходы с двумя отдельными трубами.

Стоит отметить, что порой для обустройства дымохода используют толстые трубы из низколегированной стали – этот вариант обычно встречается в банных печах. Также народные умельцы порой применяют для этих же целей чугунные канализационные трубы.

Советы по выбору и примерная цена

Производители предлагают большой выбор как одноконтурных оцинкованных отводов, так и сэндвич-труб с обечайкой из оцинковки. Существуют определенные параметры, по которым следует подбирать элементы для дымохода:

• диаметр выходного патрубка котла должен быть равен или меньше сечения дымоходного отвода;
• пристяжные дымоотводы могут иметь не более трех изгибов на всей протяженности канала.
• необходимый диаметр дымохода для котлов производители указывают в паспорте на агрегат;
• толщина стенок для наружного кожуха должна быть не ниже 0,5 мм, обычно используют 0,55мм.

Цена одноконтурных труб из оцинкованной стали зависит от диаметра и толщины жести. Метровый отвод d=110 мм стоит 190 рублей, а d=250 мм – 390 рублей.

Асбоцементные трубы – щедрость СССР

Широко использоваться асбоцементные трубы стали еще со времен СССР. Почему? Да стоили они дешево, были просты в производстве, природного асбеста в стране хватало. Тем более что использовать такие трубы можно было без всякой предварительной изоляции для самых разных сельскохозяйственных нужд. Вот только для обустройства дымоходов они никогда не были предназначены.

Но голь на выдумку хитра, как говорится. Канули в лету времена мелиорации, а асбоцементные трубы остались. И в период массового строительства частных домов они пошли в ход уже как дымоходные. Сразу появилось немало противников такой реализации – в первую очередь, защитников экологии, которые утверждали, что асбоцемент выделяет в окружающую среду много плохих соединений. Хотя, как утверждают ученые, асфальт на дороге еще более канцерогенен. Но, все же, даже крыши зданий сегодня покрывают самой разной дорогой кровлей вместо дешевого и долговечного асбеста.

И все-таки все эти опасения и мифы мало имеют отношения к дымоходам из асбоцементных труб. И в тоже время они вовсе не безопасны – этот материал никогда не был рассчитан на высокие температуры, и может загореться уже при 300˚С. Поэтому, если уж ставите их, то только не у самой печи – а как можно ближе к кровле, где дым уже идет немного охлажденный.

Но есть также и второй момент. Сажа образуется в любом дымоходе, но чем стенки того более гладки – тем меньше ее на них задерживается. А вот асбоцементные трубы как раз гладкостью никогда не отличались, и сажи на них скапливается очень и очень много. А загореться ей легко – это знает любой печник. Мало того, если сажа загорится именно внутри асбоцементной трубы – та попросту взорвется! Представляете себе последствия?

А еще асбоцементные трубы сильно разрушаются от конденсата. Как это может быть, если они изначально были предназначены для воды? Вот именно – для воды, а конденсат – это агрессивная среда из смеси окислов горения и совсем небольшим количеством влаги. Причем в окислах еще и содержится хороший процент соляной кислоты, которая даже кирпич разрушает, а ведь асбест еще и впитывает в себя, что может, передавая все это на строение в виде неприглядных пятен с таким же неприятным запахом.

Итог: решили рискнуть и использовать-таки для дымохода дармовую асбоцементную трубу – обязательно ее прочищайте, и как можно чаще. Правда, с этим вы тоже намучаетесь – ревизионных окон в таких трубах сделать не получится.

Частые ошибки и проблемы при установке

Многочисленные ошибки приводят к неэффективности и дымоходного канала и отопительной системы в целом. Однако порой достаточно одного просчёта, чтобы проблема при отсутствии должного внимания к ней приобрела фатальный характер: отсутствие должной тяговой силы, эффект обратной тяги, задымление и отравление угарными газами, а порой и возгорание.

• Неправильное строение контура (превышение допустимых значений уклона, горизонтальных проходов, недостаточная высота, слишком большое или малое сечение).
• Пережимание стальной трубы, приводящее к её деформации в силу свойств металла расширяться при нагревании. Для предотвращения подобных ситуаций необходимо во время фиксации нижней части (наиболее нагреваемой в процессе эксплуатации) предусматривать небольшой люфт в 1-1,5 см или использовать специальные гибкие хомуты.
• Неподходящий тип стали.
• Замещение керамзитного блока в проходном узле перекрытий и стен базальтовой изоляцией.

Монтаж: рекомендации и схемы, основные этапы монтажа дымохода

Монтаж дымохода разбивается на несколько этапов – это подготовительные работы, непосредственно монтаж, затем подключение, запуск и, при необходимости, отладка всей системы.

Общие требования

При объединении нескольких теплогенерирующих установок, для каждого из них создается свой дымоход. В исключительных случаях допускается врезка к общему дымоотводному колодцу, но при этом должна соблюдаться разница в высоте не менее одного метра.

Вначале проектируются и рассчитываются параметры дымохода, которые базируются на рекомендациях производителей газовых котлов.

При подведении расчетного результата внутреннее сечение трубы не может быть меньше диаметра выходного патрубка котла. А согласно проверке по НПБ-98 (нормам пожарной безопасности), начальная скорость естественного газового потока должна составлять 6-10 м/сек. И к тому же сечение такого канала должно соответствовать общей производительности агрегата (8 см2 на 1 кВт мощности).

Этапы установки

Дымоходы для газовых котлов монтируются снаружи (приставная система) и внутри здания. Наиболее простой является монтаж наружной трубы.

Монтаж внешнего дымоходаИсточник astroyresurs.ru

Установка дымохода у настенного котла делается следующим образом:

1. Вырезается в стене отверстие. Затем вводится в него отрезок трубы.
2. Собирается вертикальный стояк.
3. Уплотняются соединения огнеупорной смесью.
4. Фиксируются настенными кронштейнами.
5. Сверху закрепляется предохраняющий от осадков зонт.
6. Наносится антикоррозийное покрытие, если труба из металла.

Грамотный монтаж дымохода гарантирует его непроницаемость, хорошую тягу, не дает скапливаться саже. Выполненная специалистами установка значительно сократит расходы на уход за этой системой.

В случае обустройства проема под трубу в крыше дома, применяются специальные короба с фартуками. При этом на конструкцию в целом влияют такие факторы как:

• Материал, из которого изготовлена труба.
• Наружное оформление дымохода.
• Вид покрытия кровли.

Основным фактором, влияющим на выбор конструкции, является температура газа, который проходит по трубе. При этом по нормативам расстояние между трубой дымохода и горючими материалами должно быть не меньше 150 мм. Наиболее совершенной считается система сборки сегментами, где все элементы собираются методом холодного формирования.

Видео описание

Как производится монтаж дымоходной трубы, смотрите в следующем видео:

Подключение керамического дымохода

Керамические дымоходы сами по себе практически вечные, но так как это достаточно хрупкий материал, то надо четко себе представлять, как правильно выполняется подключение (стыковка) металлической части дымохода и керамической.

Стыковка может выполняться только двумя способами:

По дыму – металлическая труба вставляется в керамическую

Здесь важно помнить, что внешний диаметр металлической трубы должен быть меньше, чем у керамической. Так как тепловое расширение металла гораздо больше, чем у керамики, то в противном случае стальная труба нагревшись попросту разорвет керамическую.

По конденсату – металлическая труба надевается на керамическую.

Для обоих способов специалистами используются специальные переходники, которые с одной стороны оборудованы прокладкой для контакта с металлической трубой, а с другой, которая контактирует непосредственно с дымоходом, обернуты керамическим шнуром.

Стыковка должна проводиться через одностенную трубу – у нее больший коэффициент теплоотдачи. Это значит, что дым, пока дойдет до переходника, успеет немного остыть, что в итоге продлевает срок службы всех материалов.

Видео описание

Подробнее про подключение к керамическому дымоходу в следующем видео:

К дымоходам для газовых котлов ВДПО показывает большие требования, из-за этого монтаж его должны производить специализированные бригады. Поскольку грамотная установка гарантирует не только длительную эксплуатацию устройства, но и сделает безопасными условия проживания в частном доме.

Как выбрать дымоход

Удаление дыма должно работать бесперебойно. Это обеспечит необходимый уровень безопасности, защитит от перерасхода топлива. Выбирать дымопровод нужно с учетом вида отопителя: печи, камины, котлы имеют разные технические характеристики. Для некоторых типов оборудования требуется не только отвод продуктов сгорания, но и подача кислорода. Учитывается конструкция, практические свойства материала, долговечность в агрессивных условиях работы.

Вид отопителя

Оборудование имеет разные теплотехнические характеристики. Самая высокая температура отводящихся раскаленных газов в камине. Дым может разогреваться до 400-500 градусов, а при попадании в систему открытого пламени потребуется более высокая термостойкость. У современной теплотехники высокий КПД, топливо хорошо прогорает, температура дыма редко достигает высоких значений.

Необходимо учитывать интенсивность работы отопительного оборудования. С постоянными высокими температурами котла длительного горения справится керамика или нержавейка с толщиной стенки около 1 мм. Для систем, работающих менее интенсивно, больше подходят трубы, изготовленные из стали 0,5-0,8 мм.

Вид дымохода

В частном доме можно установить одноконтурный или двухконтурный дымоход. Труба без дополнительного контура утепления подвержена образованию конденсата. Это приводит к развитию коррозии, снижает срок службы. Для утепления используется базальтовая вата, которая защищается снаружи гладким или гофрированным кожухом.

Не тратить время на установку теплоизоляции поможет приобретение двухконтурной модели. Оборудование изготавливается в заводских условиях, используется теплоизолятор, соответствующий требованиям ГОСТ и нормативам противопожарной безопасности. Снаружи минвата защищается нержавейкой, устойчивой к перепадам температур, или декоративными элементами из бетона.

Конструкция

Выпускают прямоточные и горизонтальные системы. Классическая кирпичная труба относится к первому типу, который хорошо зарекомендовал при работе с твердотопливными котлами, печами. Конструкция простая, легко монтируется, не требует сложного обслуживания. Модификацией прямоточной модели является дымопровод с конденсатоотводом, который подключается к отопительному оборудованию через отвод в 90 градусов и сборник конденсата. Эта техника используется при подключении газовых котлов, крепится с помощью опорных или телескопических кронштейнов.

К горизонтальным системам относятся коаксиальные дымоходы, которые не только отводят дым, но и подают в камеру воздух. Канал двухслойный: по внутреннему диаметру выводятся продукты сгорания, по внешнему – подается с улицы воздух. Изделия могут комплектоваться вентиляторами для принудительного наддува.

Материал

Из традиционного огнеупорного кирпича возводят тяжелые конструкции с низкой устойчивостью к конденсату. Появление трещин приводит к снижению пожарной безопасности. Мастеров, способных возвести надежный дымоотвод, остается меньше с каждым годом. Стальные трубы не устойчивы к коррозии, кислота, обладают низкой жаропрочностью.

Нержавеющая аустенитная сталь имеет эстетичный вид, а многие марки устойчивы не только к высокой температуре, но и к воздействию концентрированных кислот. Преимущество у сплавов, в составе которых есть титан, алюминий, хром, эти элементы стабилизируют металл на молекулярном уровне. Самые надежные каналы – керамические, изготовленные из огнеупорной глины. Изделия устойчивы к агрессивному воздействию кислот, хлорсодержащих веществ. Недостаток – большой вес: под конструкцией нужно будет установить фундамент.

Долговечность

Трубы из кирпича служат 15-20 лет, стальные могут прогореть за 5-7 лет. Системы дымоудаления из нержавеющей стали работают от 30 до 50 лет. Керамика при правильном монтаже не требует замены на протяжении 50-100 лет. Важным фактором долговечности является правильная установка, своевременное обслуживание.

Материалы, из которых делают дымоходы.

• Кирпичный дымоход в бане
• Дымоход для бани из нержавейки
• Керамический дымоход для бани

Кирпичный дымоход в бане

Дымоходы для бани из кирпича бывают двух видов:

• Коренные – возведенные рядом с печами и соединяемые с ними трубой.
• Насадные – построенные, непосредственно на кирпичной печи и являющиеся ее продолжением.

Кирпичные дымоходы для бани не очень оправданы, так как это очень тяжёлые конструкции, и они требуют под себя крепкий фундамент. Также, при не качественной кладке, возможно излишнее накопление сажи, на выпирающих из швов, излишков раствора, которые в свою очередь, ещё и затрудняют качественную прочистку дымохода

Для кладки дымохода следует использовать жаропрочный кирпич и особое внимание уделить герметичности каждого шва

Схема устройства кирпичного дымохода

Сделаем вывод, что кирпичный дымоход самый долговечный, но не экономичный и трудозатратный вид дымохода и не целесообразен для небольшой, отдельностоящей, деревянной бани.  Его целесообразно возводить, если у вас кирпичная печь (насадной вариант), либо когда дымоход пойдет по наружной стене дома и этого требует внешний вид здания (коренной вариант). Но при любом варианте надо быть полностью уверенным – в крепости своего фундамента.

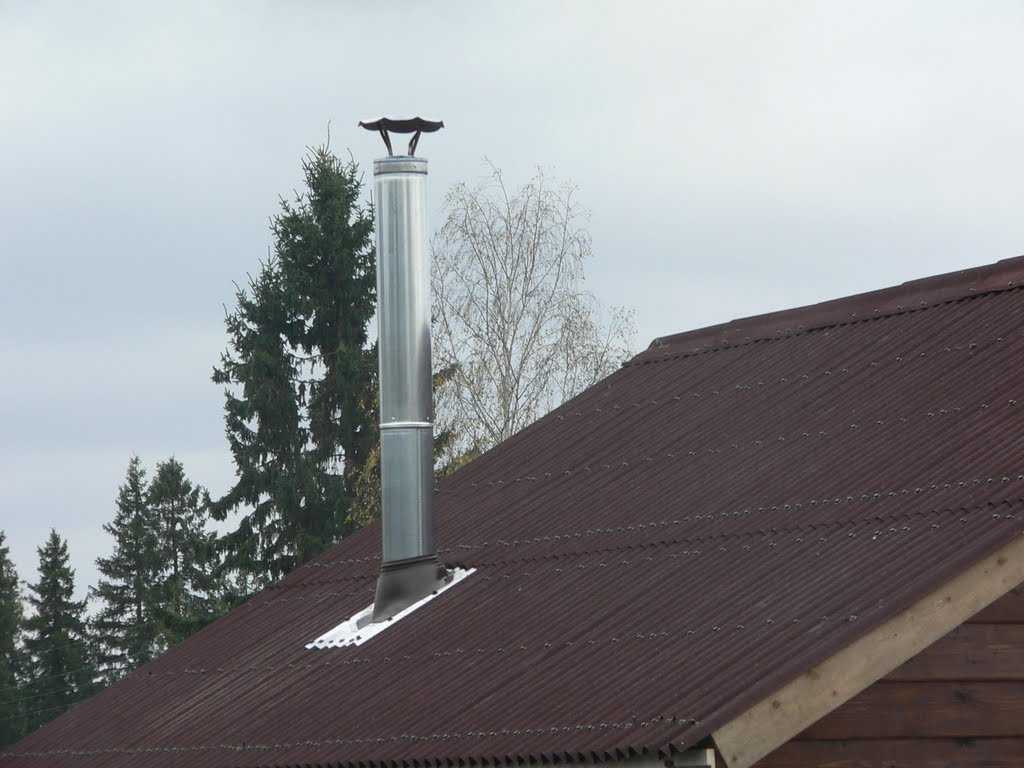

Дымоход для бани из нержавейки

Дымоходы из нержавейки продаются в магазинах в двух вариантах, это двухконтурные сэндвич дымоходы (утепленные) и одностенные (не утепленные).

Одностенные, не утепленные трубы используют в основном для гильзования кирпичных дымоходов и для первого участка дымохода (по нему можно оценить износ всего дымохода).  Они имеют вид и собираются по принципу труба-раструб, где верхняя труба вставляется в раструб нижней трубы. Такие дымоходы из зеркальной нержавеющей стали или оцинкованной стали высокого качества.

Толщина изоляции на утепленных дымоходах составляет от 30 до 100 мм. Как правило, в качестве утеплителя используется базальтовая вата, имеющая высокие противопожарные свойства.

Толщина нержавейки от 0,5 до 1 мм, конструкция получается легкая и не требующая больших силозатрат, мощного крепежа или фундамента.

Раструбная система является герметичным соединением. Большой выбор фасонных изделий и крепежа, делает сборку дымохода простым и главное быстрым занятием даже для человека никогда этим не занимавшегося.

Прохождение деревянных перекрытий, крыш и стен у таких дымоходов происходит с применением специальных элементов, которые изолируют дымоход от дерева и предотвращают возгорание.

Также такие дымоходы легко чистятся и имеют эстетичный внешний вид.

Диаметр дымохода от 80 до 300 мм. Отсутствие коррозии, а также возможность заказать (во многих городах) индивидуальное изготовление, делает дымоход для бани из нержавейки лидером этого рынка.

Керамический дымоход для бани

В комплектацию керамического дымохода входят:

• Керамические трубы и фасонина
• Клей для керамических труб
• Изоляция
• Наружные блоки

Трубы производят из огнеупорной керамики специального состава, они не впитывают влагу, устойчивы к агрессивным средам и к перепадам температур. Толщина у большинства производителей в районе 15 мм для диаметров труб от 140 до 200 мм. Длина каждой трубы от 330 до 500 мм.

Керамический дымоход строится отдельностоящим на специальном керамическом основании «конденсатосборнике». Далее идет ревизионный тройник длинной 660 мм с большим окном для прочистки и инспекции дымохода. Потом ставится тройник для подключения печи, они бывают под 45 и 90 градусов.

Клей для труб керамического дымохода так называемая «кислотная масса для склеивания труб» идет в пластиковых ведрах по 1,5 кг и наносится с помощью клеевого пистолета. Клей создает герметичный монолитный стык с коэффициентом температурного расширения равного расширению самих керамических труб.

Высокоплотная (110 кг/м3), формованная изоляция создана специально для керамических дымоходов и под их диаметры. Сегменты с замковым соединением плотно прилегают к  дымоходу.

Наружные бетонные блоки высокого качества 400 на 400 мм, соединяются клеем для блоков.

И завершает конструкцию «верхний комплект», который состоит из бетонной плиты и металлического конуса.

Керамические дымоходы для бани очень надежны в плане пожарной безопасности и если ваша баня находится в цокольном этаже дома, а дымоход будет проходить через верхние этажи и захламленный чердак, то это ваш вариант. Бетонные блоки можно оштукатурить и покрасить в цвет стен, что визуально скроет нахождение дымохода в помещении.
