Схема разводки канализации в частном доме — делаем разводку своими руками

Разработка схемы

После того как с материалом определились, потребуется делать схему расположения всего оборудования в ванной и туалете и так же схематично нанести разметку труб на бумагу. При этом холодный водопровод размечаем синим колером, а горячий — красным. Это позволит избежать ошибок при монтаже магистрали.

Итак, на бумагу наносим план ванной комнаты (и при необходимости туалета) в масштабе. Здесь де на плане рисуем предполагаемое сантехническое оборудование в местах его установки. Наносим линии канализации и трубопровода и в соответствии с выбранным способом монтажа. При этом пользуемся таким руководством:

• Для унитаза подводим трубу канализации и холодной воды;
• Для ванны, душевой кабины, биде и раковины — трубы канализации ХВС и ГВС, а также канализации;
• Машина-автомат — канализационный сток и холодная вода.

При этом на схему необходимо нанести расположение запорных кранов, которые, как правило, монтируются на трубы холодной и горячей воды, на стиральную машину и бачок унитаза (здесь при желании).

Принудительная канализация

Когда стандартное расположение канализационного стояка доставляет хозяевам квартиры неудобства, то принудительная канализация в квартире исправит эту ситуацию.

Благодаря своим небольшим габаритам он будет незаметен, если будет установлен за каким-то сантехническим прибором. Откаченные стоки дробятся измельчителями и затем передвигаются по канализационной трубе в канализацию или септик

Немаловажно, что размер канализационной трубы должен быть небольшой, а именно от 18 до 40 мм

Не смотря на то, что принудительная канализация в квартире предполагает использование тонких труб, работоспособность ее на высоком уровне.

Получается, что если хозяев квартиры не устраивает расположение основного стояка, они могут приобрести принудительную канализацию и устранить былые неудобства.

Предупреждение возникновения неприятных запахов

Часто из канализационной системы исходят неприятные запахи. Чтобы этого избежать в ходе монтажа сантехники в ванной стоит соблюдать правила:

• прокладывайте канализационную систему с помощью широких труб. Потому что в изделиях небольшого диаметра часто меняется давление, которое является первой причиной появления неприятного запаха. А вот в широких изделиях во время перемещения жидкости создается воздушная подушка, блокирующая выход запахов на поверхность;
• обязательно проводите своевременную очистку труб;
• застой отходов и воды на месте сифона способен привести к гниению и возникновению неприятного запаха. Поэтому сифон следует постоянно чистить от различных отходов и жидкости;
• еще одна причина — неисправная работа вентиляции. Застой воздуха в помещении может привести к развитию гриба и плесени. Поэтому нужно следить за работой вентиляции и устранять любые ее неисправности.

Разновидности канализационных труб и особенности их прокладки

Для устройства канализационной системы в квартире, чаще всего, используют три вида полимерных труб:

• полипропиленовые,
• полиэтиленовые,
• поливинилхлоридные.

Принципиальной разницы между ними при применении в условиях внутриквартирной проводки не прослеживается. Трубы – ПВХ и полипропиленовые – могут оснащаться дополнительной шумоизоляцией. Чугунные канализационные трубы практически не применяются.

Ремонт канализации в квартире,

осуществляемый при помощи полимерных труб, максимально упрощен. Легкую технологию сборки обеспечивает особая конструкция этих труб. Каждый отрезок, а длина его может колебаться от 300 мм до 3 м, с одной стороны оснащен соединительной муфтой с уплотнительным кольцом из резины. На втором конце трубы находится фаска. Все соединительные детали также имеют на одном конце муфту с резиновым кольцом.

Для прокладки канализационной ветки берут отрезок трубы, при необходимости подрезают его в размер, вставляют гладкой стороной в соединительную муфту следующего отрезка или соединительного фитинга.

Следует соблюсти одно небольшое, но важное правило. Таким образом, в соединении будет образован демпферный зазор, который скомпенсирует тепловое расширение трубы

При воздействии горячей воды полимерная труба, обладающая значительным коэффициентом линейного расширения, увеличится на несколько миллиметров. Если трубе некуда будет удлиняться, то произойдет ее перекос, который приведет к нарушению герметичности охвата отрезка уплотнительным кольцом. Соединение даст течь

Таким образом, в соединении будет образован демпферный зазор, который скомпенсирует тепловое расширение трубы. При воздействии горячей воды полимерная труба, обладающая значительным коэффициентом линейного расширения, увеличится на несколько миллиметров. Если трубе некуда будет удлиняться, то произойдет ее перекос, который приведет к нарушению герметичности охвата отрезка уплотнительным кольцом. Соединение даст течь.

При прокладке канализационной сети лучше избегать поворотов под прямым углом.

Целесообразно использовать вместо одного углового фитинга 900 два – по 1350 , это:

• значительно увеличит пропускную способность канализационных труб,
• уменьшит риск образования засоров.

Почему важно составлять план

Разводка труб начинается с чертежа. Проектированием водоснабжения нельзя пренебрегать. Задача по доставке воды ко всем точкам водоразбора в жилом помещении не простая.

Владелец жилья захочет установить душевую кабину, посудомоечную и стиральную машину-автомат. Санузел устраивают в отдельной комнате, где рядом с унитазом ставят биде. Полы в квартире делают с подогревом.

Увеличение количества водоразборных устройств усложняет схему водоснабжения и требует большей производительности водопровода.

Чтобы правильно определить метраж труб и количество сантехнических приборов, фитингов и других деталей, необходимых для устройства водоснабжения, нужно тщательно продумать разводку по квартире.

Схему трубопровода рисуют на плане квартиры и указывают названия и точки размещения сантехнических устройств и вспомогательных деталей. Здесь же определяют направления труб для горячей и холодной воды, размер поперечного сечения, материал изготовления.

Такой план нетрудно нарисовать даже неискушенному в сантехнических вопросах владельцу жилья. Для этого достаточно знать типы разводок и перечень приборов, обеспечивающих стабильную работу водопроводной сети.

Другие случаи врезки в канализацию

Порой происходят ситуации, когда канализационную трубу нет возможности перерезать и воспользоваться тройником, а врезаемая труба будет меньше основной. Тогда врезку стоит сделать при помощи накладки на трубу.

Фото: Врезка в горизонтальную трубу сверху

Для работы подбирается накладка одного диаметра с трубой, к которой выполняется подсоединение. Затем последовательность действий такова:

• В трубе вырезают отверстие, края срезов обязательно зачищают.
• Края отверстия смазывают герметиком и прикладывают накладку так, чтобы отводящая труба совпала с вырезанным отверстием.
• Накладка закрепляется хомутами, на водоотвод надевают заглушку.

Безупречная работа канализационной системы зависит от правильного подбора труб и качественной врезки в канализацию.

Врезка в канализационную трубу потребует соответствующий инструмент в зависимости от способа и материала труб. Как врезаться в пластиковую или чугунную трубу рассмотрим подробнее в данной статье!

Нередко возникают ситуации, когда необходимо осуществить врезку в уже действующую канализационную систему трубы для организации слива от нового бытового прибора. Естественно, можно просто обойтись тройником. Однако указанный подход можно реализовать лишь в том случае, когда проводится врезка в чугунную канализационную трубу 110. В системе, сооруженной из ПВХ труб, одним тройником не обойтись.

Особенности монтажа

Собственно большая часть информации уже рассказана, остается только собрать приобретенные комплектующие в соответствии с проектной задумкой.

Трубы собираются от стояка (вводной трубы) в сторону потребителя. Другими словами, первыми монтируются трубы, которые ближе к точке слива в общедомовой стояк.

В каждом соединении труба должна входить в раструб предыдущей примерно на 50 мм. Если манжет в раструбе слишком плотный и не получается вставить отвод, то нужно смазать манжет жидким мылом или моющим средством — дело пойдет гораздо легче.

Режутся пластиковые трубы любыми подручными средствами: болгаркой, ножовкой по металлу. Можно даже делать отрезание обычной ножовкой по дереву. Главное очистить резанный край от всевозможных заусенцев — заусенцы внутри трубы будут провоцировать засор, а заусенцы снаружи — не дадут нормально собрать детали.

Некоторые мастера практикуют нанесение силикона на манжеты собираемых деталей — якобы стык получается еще более герметичным. Хочется заметить, что манжетные соединения, которыми снабжена любая канализационная пластиковая труба, отлично справляются со своей задачей без силикона. Поэтому все-таки рекомендуется воздержаться от самодеятельности.

В некоторых ситуациях нужно закрепить две детали между собой, чтобы в процессе эксплуатации одна не вышла из другой. Категорически нельзя этого делать при помощи саморезов, которые некоторые мастера закручивают в торец раструба. Торчащий внутри трубы острый кончик самореза будет собирать волосы и провоцировать засор. Если по каким-либо причинам собранный узел испытывает механическое напряжение «на расстыковку» — нужно закрепить обе части при помощи кронштейнов или иных крепежных приемов.

Для формирования и контроля требуемых уклонов труб очень удобно пользоваться лазерным уровнем. Соорудив горизонтальный луч немногим выше горизонтального лежака, можно контролировать уклон, подставляя рулетку на контролируемые участки и сравнивая расстояния от трубы до луча.

На этом в принципе и все. Основные моменты монтажа канализации в ванной мы рассмотрели, возможно что-то и дополню со временем.

Оцените публикацию:

Currently 4.78

Оценка: 4.8 (63 голосов)

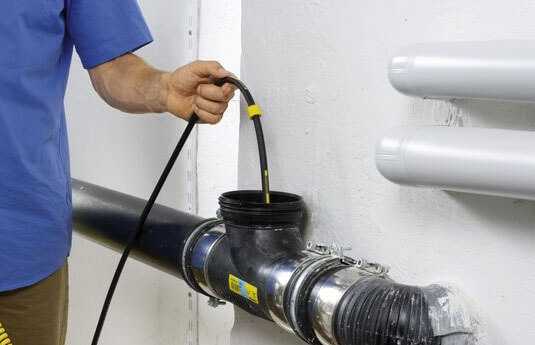

Где устанавливаются ревизии и прочистки на канализации?

Засорение канализации в процессе ее эксплуатации дело не такое редкое и поэтому для возможности быстрой прочистки на внутренней канализационной сети предусматривается установка специальных элементов – прочисток и ревизий.

Если случится засор, сантехнику нужно будет для прочистки вскрыть ревизию или прочистку и разрушить его сантехническим тросом:

• на стояках при отсутствии на них  отступов — в нижнем и верхнем этажах, а при наличии отступов — также и в  вышерасположенных над отступами этажах;
• в жилых зданиях высотой 5 этажей и более — не реже чем через три этажа;
• в начале участков (по движению стоков) отводных труб при числе присоединяемых приборов 3 и более, под которыми нет устройств для прочистки;
• на поворотах сети — при изменении направления движения стоков, если участки трубопровода не могут быть прочищены через другие участки;
• в проходных туннелях.

Как видите, места установки прочисток и ревизий позволяют использовать для прочистки сантехнический трос небольшой длины, располагаясь в непосредственной близости от мест возможного засора – перед поворотами и отступами.Расстояние между ревизиями и прочистками на канализации определяется по Таблице 4 СП 30.13330.2012:

Расстояние между ревизиями и прочистками в зависимости от вида сточных вод, м	Вид прочист-ного устройства
Диаметр трубопро-вода, мм	Производствен-ные незагрязненные и водостоки	Бытовые и производственные, близкие к ним	Производствен-ные, содержащие большое количество взвешенных веществ
50	15	12	10	Ревизия
50	10	8	6	Прочистка
100-150	20	15	12	Ревизия
100-150	15	10	8	Прочистка
200 и более	25	20	15	Ревизия

Ревизии и прочистки устанавливают так, чтобы к ним был удобный доступ. Если сеть прокладывается под потолком, то прочистка должна выводиться на вышележащий этаж, а если сеть идет под полом – люк ревизии устраивается в небольшом углублении в полу, закрываемом крышкой (люком).

Правила расчета материалов

Сколько необходимо закупить труб и соединительных элементов для того, чтобы обустроить канализацию в квартире? Рассчитать это можно только после составление схемы.

В первую очередь уточняют, какие типоразмеры труб имеются в магазинах

Особое внимание обращают на длину секций. Если комплектующие подобраны правильно, то резать трубы практически не придется

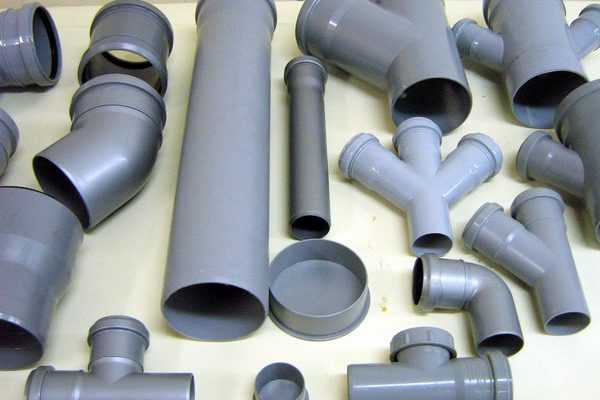

Полипропиленовые трубы и фитинги для канализации

Приобретая трубы, необходимо учитывать, что использовать изделия с диаметром 32 мм можно, если:

• расстояние от дальней точки до стояка не более 7 метров;
• система имеет раздельные стояки для каждого сантехприбора.

Для других условий применяют трубы с диаметром 40 или 50 мм. Труба для стояка должна иметь диаметр 110 мм или больше.

Требования к трубам внутренней канализации

Устройство канализации в квартире не предполагает больших нагрузок на трубы. Но уровень прочности изделий должен быть достаточным для того, чтобы обеспечить длительную эксплуатацию системы. Кроме того, трубы внутренней канализации должны соответствовать следующим требованиям:

• выдерживать высокую температуру и агрессивные химические воздействия;
• иметь гладкую внутреннюю поверхность для того, чтобы свободно выводить отходы;
• быть совместимыми с наружной частью канализации;
• обеспечивать возможность подключения сантехоборудования.

Легкость и удобство монтажа − еще одно важное потребительское качество труб. Идеально, если сделать разводку канализации в квартире можно своими руками

Внимание! Грамотный подход к выбору комплектующих является гарантией надежной и бесшумной работы сети в течение долгого времени

Правила составления схемы

Работы по планированию канализации частного дома начинаются с составления схемы. Это во многом упрощает задачу и существенно экономит деньги, так как вы сможете более разумно распределить сантехнику, а значит, дополнительных затрат на материалы можно будет избежать. В этом есть ещё один плюс – чем меньше стыков и соединений, тем ниже вероятность прорывов и протечек.

Особенности составления чертежей и схем

В работе над проектом необходимо ориентироваться на технический регламент и нормативные требования, которые можно уточнить в следующих документах:

1. ТКП 45-4.01-51-2007 «Системы водоснабжения и канализации усадебных жилых домов».
2. СНиП 30-02-97 «Планировка и застройка территорий садоводческих объединений граждан, здания и сооружения».
3. СанПиН 4630 «Санитарные правила и нормы охраны поверхностных вод от загрязнения».

Этапы составления схемы канализации в частном доме:

• прежде всего, необходимо нанести все точки спуска: санузлы и кухни, душевые комнаты и бассейны, не забывайте о том, что моечным и стиральным машинам тоже необходим постоянный слив воды;
• отдельно выносятся места расположения общих стояков. При составлении схемы канализации частного одноэтажного дома учитываются линейные нагрузки туалетных комнат и кухни. На этом этапе лучше указать диаметр труб, необходимых для устройства сливной системы. Не забывайте наносить на схему места врезок, использования тройников и переходников;
• указываем точки спуска из системы и добавляем к смете необходимое количество кранов, в том числе поливочных;

точки слива лучше располагать максимально близко к стояку, причём чем больше нагрузка на эту точку, тем ближе к местам сброса её лучше расположить; на схему в обязательном порядке наносится линия коллекторного трубопровода до точки выхода из здания. Его укладывают вместе с основанием здания; далее на схему наносят линии подвода стоков от каждой точки слива до коллектора

Обратите внимание, что в линии слива от унитаза запрещается делать врезки; при планировании следует учесть необходимый угол наклона труб: 3% − для труб диаметром 50 мм, 2% − для труб диаметром 110 мм; на схему, кроме трубопроводов для транспортировки стоков, наносится место установки фановой трубы

После завершения чертежа, касающегося разводки сетей внутри дома, приступают к построению схемы прокладки канализационных труб, ревизионных колодцев на участке вне здания. Эти трубы в будущем будут вести к месту установки септика или слива в централизованный канализационный люк.

Выпуски канализации жилых и общественных помещений

Если в одном доме располагаются и жилые квартиры и помещения общественного назначения (почта, магазин и т.д.), выпуски канализации для них обязательно устраиваются раздельными.На предприятиях присоединять производственную канализацию, транспортирующую сточные воды, содержащие горючие и легковоспламеняющиеся жидкости, к сети бытовой канализации и водостокам не допускается. Но это правило вам вряд ли пригодится при перекладке труб внутри своего дома. Однако, это требование весьма актуально там, где сливаются горючие жидкости. Кроме того, из этого требования проистекает запрет на слив в унитаз различных растворителей (ацетона, бензина и т.п.) во время ремонта

Преимущества и недостатки совмещенного и раздельного санузла

Санузел – территория сантехники. Конечно, ведь именно здесь сосредоточено преобладающее её количество, помогающее нам справлять естественные физиологические потребности организма, проводить гигиенические или хозяйственные процедуры. Все эти процессы протекают при непосредственном использовании воды, с последующим её отведением. Поэтому понимание принципов построения конфигураций санузлов будет неотъемлемой частью успешного воплощения в жизнь разводки квартирного водопровода.

Структура среднестатистического жилья включает санузлы двух типов – совмещенные или раздельные. Отдавая предпочтение совмещенному типу, вы получаете одно целевое помещение оборудованное, как минимум, унитазом, рукомойником, ванной или душевой кабиной. Если же санузел раздельный, то туалет и ванная комната обособляются, имея свои раздельные входы.

На выбор конфигурации помещения (помещений) оказывает влияние ряд факторов, и в первую очередь – субъективный. Однако следует знать, что с точки зрения элементарной санитарии, близость отхожего места к зоне осуществления гигиенических процедур в совмещенных санузлах не относится к правильному планировочному решению. Представьте, что микроскопическая пыль в процессе спуска нечистот, разлетаясь на многие метры вокруг, оседает на ваших мочалках, зубных щетках, полотенцах. Получается не очень оптимистичная картина.

«Совмещенка» логически оправдана в нескольких случаях:

• при объединении слишком тесных ванной комнаты и туалета, чтобы добиться создания хоть какого-то свободного пространства. При таком решении иногда удается даже поставить дополнительное оборудование, например биде или стиральную машину;
• если площадь общего помещения изначально немаленькая (около 10 м2 и больше);
• когда санузлом пользуется ограниченный круг лиц. Например, в квартире проживает 1-2 человека или имеется второй гостевой СУ, а первый обслуживает только спальню хозяев.

Проверка стыков труб

Чтобы убедиться, что трубы герметично соединены друг с другом в разводе и стояке, необходимо поступить следующим образом.

1. Набирать ванную, закрыв отверстие для перелива.
2. Освободить сливы и одновременно открыть вентили горячей и холодной воды на полную мощность.
3. У унитаза заткнуть сливное отверстие. Для этого удобно применять вантуз.
4. Залить в унитаз ведром воду до краев и открыть слив.
5. Попросить соседей сверху слить воду, чтобы проверить герметичность стояка.

Если работа проведена качественно, то на стыках не должно быть воды вообще.

Такую сложную работу предстоит проделать по замене канализационной сети внутри квартиры. Если сомневаетесь, что сможете сделать это качественно и в короткий срок, то обратитесь к специалистам. Ведь соседи тоже не заходят ждать, пока вы будете на месте разбираться с нюансами демонтажа старой и монтажа новой сети.

Как делается разводка труб и устанавливается стояк

Наиболее подходящее место расположения стояка – это туалет. Потому что оптимальные параметры трубы, которая устанавливается между унитазом и стояком, составляют 100 мм. Устанавливать ее можно как в открытом виде так и в скрытом, все зависит от того как будут устанавливаться сами трубы – в специальных коробках, внутри стеновых конструкциях, в каналах, нишах или около стен при помощи крепежей, хомутов, скоб.

Разводка труб в ванной и стояка происходит при помощи тройников косого типа. А в областях стыковок труб, имеющих различные размеры диаметров, нужно применять переходники. В зонах пересечений труб и раковины, сифона, ванны и душа, устанавливается труба коллекторного типа с диаметром 100–110 мм. Наличие сифона и гидрозатвора обеспечит предохранение от неприятных запахов

Крайне важно чтобы установка сифона производилась правильно, иначе из сливного отверстия раковин или ванны будут выходить неприятные запахи. Наличие сифона обеспечивает нормальную работу сливной системы раковин и ванны. Вариант разводки труб

Вариант разводки труб

Плюсы и минусы совмещенных и раздельных санузлов

Для организации нормального использования туалета и ванной, надо создать грамотную систему водоотведения. Если принято решение самостоятельно заняться подключением и разводкой, надо понимать не только принцип работы, но и какие конфигурации санузлов существуют.

Рис 8. Раздельный и совмещенный санузлы

Рассматривая устройство квартир и жилых объектов, зачастую встречаются санузлы двух типов: раздельные и совмещенные. Во втором случае это целое пространство без перегородок. В первом случае, туалет и ванная имеют отдельные входы в пространство. Выбор субъективен. Однако с санитарной точки зрения стоит отметить, что совмещенный санузел не является лучшим решением. Использование совмещенного санузла актуально в следующих ситуациях:

1. Если отдельные пространства туалета и ванной слишком тесные и позволяют уместить элементарные предметы гигиены. При объединении в совмещенном санузле иногда освобождается большая доля пространства, позволяющая, к примеру, переместить стиральную машину или монтировать биде.
2. Если изначально площадь помещения большая (от 10 кв м).
3. Использование санузлом происходит ограниченным количеством людей.

Выбирая правильный метод разводки, можно добиться самостоятельно оптимального результата и создать бесперебойную систему подачи холодной или горячей воды.

Особенности разводки в многоэтажном доме

Количество стояков из-за наличия 2-го или 3-го этажей не увеличивается, но усложняется схема подключения, так как отводы присутствуют на всех этажах. Для многоэтажных домой существует свой «кодекс», изложенный в документах СНиП.

По правилам, функционально одинаковые помещения должны находится друг над другом. В основном это относится к санузлам, так как кухня в частном доме обычно одна

Длина стояков увеличивается и наличие фановой трубы становится обязательным. Она выводится над кровлей примерно на 1,2-1,5 м в высоту. Вместо фановой трубы иногда используют вакуумный клапан.

Защиту стояка в перекрытиях осуществляют с помощью компенсаторов, необходимых для подавления линейного расширения. Остальные принципы установки, а также подключения отводов сохраняются.

В одноэтажных коттеджах и дачных домах цоколь обычно используют в качестве погреба или кладовки. В многоэтажных домах в подвале нередко устраивают гаражи, бассейны, гостевые комнаты

Для подвалов и цокольных этажей, оборудованных туалетами, существуют свои правила. Если унитаз находится ниже уровня очистного сооружения, для перемещения сточных масс потребуется фекальный насос.

Система откачки дороже самотечной и является энергозависимой, что имеет свои минусы, особенно при частых перебоях  электроснабжения.

7 Качественная прокладка внутренних труб – комфорт проживания

Пограничной зоной между внутренней и наружной канализацией является выпуск – место соединения стояка с трубой, которая соединяется с резервуаром для хранения и переработки продуктов жизнедеятельности человека. Монтируем выпуск через фундамент: с помощью перфоратора делаем отверстие соответствующего диаметру трубы стояка. Глубина закладки должна быть ниже глубины замерзания грунта, чтобы избежать проблем в зимний период. Монтируем трубу, помещенную в гильзу. Длина гильзы должна превышать длину отверстия, с каждой стороны она должны выступать не менее чем на 15 см. Все щели замазываем раствором.

Начинаем прокладку внутренней канализации со стояка. Если в доме отсутствуют специально подготовленные шахты для коммуникаций, стояк располагаем в углу санузла, можно вплотную к стене. Место штрабления для прокладки труб следует заложить раствором. Собираем стояк снизу вверх, при этом нужно следить, чтобы раструб патрубков был направлен вверх. На каждом этаже устанавливаем ревизию, чтобы прочистить трубы, если они засорились. Она должна находиться на расстоянии более метра от пола.

Нельзя собирать стояк из патрубков разного диаметра, он должен быть строго вертикальным, без уклонов. После монтажа стояк можно обложить шумоизолирующим материалом и придать ему эстетичный внешний вид. Его можно вмонтировать в нишу, канал или короб. Если стояк находится в неотапливаемом помещении, нужно выполнить работы по его теплоизоляции. При необходимости установки дополнительного стояка, монтируется косой тройник с углом 45 градусов и устанавливается дополнительный отвод.

Кроме трубы стояка необходимо установить фановую трубу – продолжение, которое выводят на крышу. Она устанавливается на стояк, в месте соединения нужно вмонтировать ревизию. Фановая труба выводится на чердак под уклоном. Она должна быть расположена на расстоянии более 4 метров от окон и дверей, на разных уровнях с дымоходом и вентиляционными трубами. Над крышей вентиляционные трубы для канализации должны выступать не менее чем на 70 см. Организация вентиляции для канализационной системы позволяет избавиться от неприятных запахов, которые возможны при скоплении газа и загрязненного воздуха.

Для перехода от вертикального слива к горизонтальному устанавливаем соединения с углом 45 градусов, это снизит давление напора воды на трубы при сливе. Для отвода воды от ванн и раковин используем трубы диаметром 50 мм. К стояку трубы должны подводиться с уклоном 2-3 см на каждый метр длины. Трубы фиксируем с помощью специальных хомутов, соответствующего размера.

В местах пересечения элементов, которые идут от душа, раковин и ванн, монтируем коллекторную трубу диаметром 10-11 см. По всему трубопроводу монтируем гидрозатворы, чтобы исключить проникновение неприятных запахов в жилые помещения. Его устройство имеет похожую конструкцию, отличается размерами. В качестве пробки для проникновения запахов выступает вода. Если канализационная система долго простаивает, вода испаряется и водяной затвор теряет свои эксплуатационные качества.

Способы прокладки туб водоснабжения

Разводка водоснабжения в квартире своими руками предполагает прокладку труб двумя способами:

• Закрытым;
• Открытым.

Закрытый способ отличается большой трудоемкостью, но позволяет сэкономить свободное пространство. Это очень актуально, к примеру, для небольших ванных комнат. При этом следует помнить, что все разъёмные соединения должны прокладываться открытым способом.

Основным недостатком закрытого способа является:

• Невозможность профилактического осмотра труб с целью проверки их состояния;
• Вскрытие стен в случае обнаружения протечек, а, следовательно, обязательное проведение последующего ремонта.

Преимущества открытого способа заключаются в:

• Низкой трудоемкости, что обеспечивает высокую скорость монтажа;
• Возможности своевременного обнаружения протечки;
• Простом ремонте трубы в любом месте;
• Возможности усовершенствования системы в процессе эксплуатации.

Демонтаж старой канализации

Чтобы подготовить основу для устройства новой канализации, нужно выполнить демонтаж старой канализационной системы.

Выполнять демонтаж канализации в квартире желательно по этапам.

Этапы демонтажа старой канализации:

• Сначала нужно перекрыть воду.
• Используя разводной ключ, отсоединить шланг, который проводит воду к сливному бочку унитаза.
• Открутить болты крепления унитаза и демонтировать его.
• Освободить комнату санузла. Для этого нужно вынести все сантехнические приборы.
• Разобрать предыдущую канализационную систему.
• Выполнить демонтаж труб, которые примкнуты к стояку.
• Почистить раструб тройника. Для установки новой манжеты нужно избавиться от остатков старой смазки, так как это может стать преградой качественной установки новой канализационной системы.

Это основные этапы демонтирования канализации

Однако сначала следует обратить внимание на разводку канализации в помещении

Демонтаж старой канализации

Чтобы подготовить основу для устройства новой канализации, нужно выполнить демонтаж старой канализационной системы.

Выполнять демонтаж канализации в квартире желательно по этапам.

Этапы демонтажа старой канализации:

• Сначала нужно перекрыть воду.
• Используя разводной ключ, отсоединить шланг, который проводит воду к сливному бочку унитаза.
• Открутить болты крепления унитаза и демонтировать его.
• Освободить комнату санузла. Для этого нужно вынести все сантехнические приборы.
• Разобрать предыдущую канализационную систему.
• Выполнить демонтаж труб, которые примкнуты к стояку.
• Почистить раструб тройника. Для установки новой манжеты нужно избавиться от остатков старой смазки, так как это может стать преградой качественной установки новой канализационной системы.

Это основные этапы демонтирования канализации

Однако сначала следует обратить внимание на разводку канализации в помещении

Примеры схем разводки их виды

Главное отличие разводки сантехнических труб – расположение в ванной комнате, способы распределения водных потоков и методы прокладки. Классическая схема – это последовательное подключение к сантехническим приборам. При составлении нужно учесть расположение узлов подачи воды. В стандартной планировке ванной они находятся у центрального стояка, рядом с унитазом.

Пример схемы разводки магистралей

Пример схемы подключения для холодного водоснабжения с электрическим водонагревателем.

1. Счетчик холодной воды.
2. Подключение к унитазу, биде.
3. Система фильтрации с элементами грубой и тонкой очистки.
4. Стиральная машина.
5. Электрический водонагреватель. Общая ветка от него ведет на кухню. К ней подключается ванная (душ), раковина.
6. Раковина, ванная.

Если в доме центральная система горячего водоснабжения, в схему добавляется полотенцесушитель. При нагреве воды с помощью проточного газового нагревателя, который обычно устанавливается на кухне, трубопровод горячего водоснабжения ведет из этого помещения в ванную комнату.

Совет: при выборе места установки системы фильтрации учитывается доступность, возможность быстрой смены фильтров. Частный случай – очистка автономного водоснабжения происходит сразу после насосной станции.
