Разводка водопровода в квартире: типовые схемы + нюансы проектрирования

Монтаж трубопроводов

Итак, теперь делаем водопровод. Сборка труб уже описана, но монтаж всей системы тоже имеет особенности не строительного характера, как-то штробление стен, устройство каналов в стяжке. Последние должны проходить не дальше 150 мм от стены и не ближе 200 мм к мебели. Сантехприборы, естественно, перед началом прокладки труб снимаются.

Прежде всего нужно установить дуги – пластиковые планки с угольниками МРВ под смесители. Они крепятся к капитальной стене саморезами в дюбелях. При креплении нужно учесть толщину отделки: штукатурки и кафеля или другого декоративного покрытия.

Не имея большого строительного опыта, добиться расположения выходных патрубков заподлицо со стеной очень сложно. Лучше заранее сделать их ВЫСТУПАЮЩИМИ над отделанной стеной на половину ширины бортика декоративных колпаков смесителя: если колпаки нерегулируемые, их можно будет без особого труда довести на наждачном круге или вручную на наждачном бруске.

Следующий момент – сборка секций трубопроводов. Самый удобный способ – сборка на столе и укладка в штробы целиком. Но тогда возникает вопрос: как провести трубы через стены? С металлопластиком проблем нет, он весь на разъемных фитингах, а для паяных труб можно предложить два способа:

  • С помощью переходников МРН/МРВ и металлопластиковых вставок. В квартире это достаточно надежно, а в углах над штробами можно сделать съемные лючки для ревизии и ремонта резьбовых соединений.
  • Монтировать трубопроводы по месту. Для этого нужен компактный паяльник. Такой стоит дороже, и нужно работать в х/б перчатках, чтобы случайно не обжечься.

Далее, резка труб. Пилить нельзя, особенно металлопластик, надежных соединений не получится. Резать нужно труборезом, причем для металлопластика и просто пластика труборезы совершенно разные.

Четвертый момент – пайка. На одну пайку уходит 15 мм трубы. То есть, если между двумя фитингами ровно 1 м, отрезать нужно 1030 мм; если 0,6 м – 630 мм т.д.

Пятый момент – гибка металлопластиковых труб. Минимально допустимый радиус изгиба – 5 наружных диаметров трубы. Можно встретить рекомендации: мол, засунуть туда пружину, набить песка, и можно гнуть вообще на угол, а пружину вытащить и песок выковырять проволочным крючком. Ни в коем случае: покрытие трубы портится, остаточные напряжения в ней намного превышают допустимые, и металлопластиковая труба приобретает свойства очень плохой стальной проржавшей.

И, наконец, установка бойлера. Это – отдельный производственный цикл, и делается она после ввода водопровода в эксплуатацию. Патрубки под бойлер делаются заранее, но вентили на них (они обязательно нужны на обоих) перекрываются сразу после монтажа труб, и дополнительно патрубки заглушаются.

Схема разводки

Коллекторы-гребёнки

Есть две схемы водоразбора в помещениях: последовательная и параллельная. При последовательной схеме точки разбора подключаются к общей трубе через тройники. Эта схема самая экономная, но при большой длине разводки, большом количестве точек разбора и/или при слабом давлении воды не годится, так как сильно снижает давление.

В таком случае водоразбор делают по параллельной схеме от коллектора-«гребенки», см. рис. Гребенка – это сборка из перепускных вентилей, от каждого из которых идет цельная ветвь к своей точке разбора. Вентилями регулируют давление раздельно по точкам. Ветви на точки выполняют металлопластиком или полиэтиленом: в данном случае роль играет их низкое гидравлическое сопротивление, а при прокладке цельным куском они вполне надежны.

Типы разводки

Итак, какой может быть у водоснабжения разводка труб?

Ориентация

К вертикальной разводке относятся стояки и вертикальные подводки, к горизонтальной — розливы и горизонтальные подводки. Абсолютное большинство жилых зданий использует оба типа разводки воды по сантехническим приборам: в типичном многоквартирном доме после водомерного узла вода попадает в горизонтальный розлив и далее в вертикальные стояки, а оттуда транспортируется к точкам водоразбора по горизонтальным подводкам.

Присоединение вертикальных стояков к горизонтальному розливу

Подвал и чердак

Нижняя разводка горячего водоснабжения более типична для многоквартирных и частных домов: один тупиковый или два циркуляционных розлива разводятся по подвалу с его круглогодичной положительной температурой.

В большинстве случаев так же монтируется холодное водоснабжение: нижняя разводка по подвалу или подполью исключает разморозку розлива в отсутствие разбора воды.

Нижняя разводка: розлив в подвале

Альтернатива — монтаж розливов на чердаке. Пара слов о том, какие преимущества имеет верхняя разводка: водоснабжение при подаче воды из напорной емкости делается энергонезависимым и сопровождается минимальными гидравлическими потерями.

Кроме того, если в доме выполнена верхняя разводка — горячее водоснабжение с циркуляцией не будет страдать от завоздушивания перемычек между стояками: весь воздух будет вытеснен в расширительный бачок в верхней точке розлива на чердаке и далее в атмосферу, через автоматический воздухоотводчик.

Розлив ГВС на чердаке. Рядом — сборный вентиляционный вывод канализации

Тупик и циркуляция

Вскользь мы уже упоминали циркуляционные и тупиковые схемы водоснабжения.

Пришло время дать пару внятных определений:

  1. Тупиковой называется система, вода в которой приходит в движение только во время ее разбора: она проходит через розлив, стояк, подводку и сантехнический прибор;
  2. В циркуляционной схеме перепад давлений или работа насоса обеспечивает непрерывное движение воды по закольцованному трубопроводу. Тем самым стабилизируется температура воды в точках ее разбора (помните, как долго приходится сливать воду по утрам в домах старого фонда?) и обеспечивается непрерывная работа водяных полотенцесушителей.

На циркуляционную систему ГВС указывает наличие двух розливов с горячей водой

Тройники и коллекторы

Последовательная (тройниковая) разводка обычна для жилых домов, построенных в прошлом веке: все точки водоразбора присоединены к одной трубе через отводы и тройники. Очевидные плюсы решения — возможность открытого монтажа и невысокая материалоемкость.

Последовательная разводка

Коллекторной разводкой называется присоединение точек водоразбора к гребенке-коллектору собственными подводками. Такие водопроводы обходятся намного дороже тройниковых и монтируются только скрыто (представьте себе разведенный по стене в ванной десяток параллельных труб!), что подразумевает прокладку только при строительстве или капремонте.

Каждый прибор снабжен собственной подводкой

Плюса у коллекторной разводки два:

  1. Если вы полностью откроете кран ГВС или ХВС на кухне, то на смесителе душевой кабины или ванны соотношение напора холодной и горячей воды останется неизменным. Никого не ошпарит и не обольет ледяной водой;
  2. Отключение любого прибора возможно из единого центра — коллекторного шкафа. Это очень кстати в общежитии или гостинице: в аварийной ситуации вы можете выборочно отключить одного потребителя, даже не имея доступа в его помещение.

Из коллекторного шкафа можно отключить воду на любой сантехнический прибор

Как составить схему

Схема разводки водопровода определяет, куда, как и по трубам какого диаметра будет поступать вода в вашем доме. Соблюдение типовых способов монтажа обеспечит правильное и безопасное водоснабжение. Последовательная или тройниковая схема — от магистрали отводят одну трубу, а к ней поочерёдно присоединяются все потребители воды в доме. Для холодного водоснабжения (ХВС) специалисты рекомендуют сделать так:

  • 1-й тройник-отвод направляется на смеситель или душ с краном в ванной;
  • 2-й — на раковину, посудомоечную и стиральную машины (если второй агрегат расположен на кухне);
  • 3-й — на слив унитаза;
  • далее — на бойлер и на стиральную машину в ванной.

Схема проста в монтаже: каждый из потребителей присоединяется в подающей трубе с помощью тройника. Существенный минус этого способа — разный уровень давления. Если несколько точек потребления воды работают одновременно, у последней из них будет самый низкий напор. Но это решаемо. Ещё один недостаток: во время ремонта одного из элементов системы придётся отключить подачу воды для всех.

Коллекторная схема предполагает, что посредник подаёт воду из магистрального водовода в коллектор. К нему подключаются все потребители воды. Устройство обеспечивает равный напор для всех. На каждую отводящую трубу монтируется шаровый кран, который позволяет ремонтировать часть системы без ущерба для работоспособности остальных. Разводка по этой схеме требует большего места, а также увеличения числа труб, кранов и различных соединений и разъёмов. В итоге вариант обойдется владельцу жилья дороже.

Как делать

Перед тем, как начинать строительство канализации в частном доме, требуется провести расчет потребления и водоотведения. Для того чтобы все правильно рассчитать, необходимо воспользоваться специальными ГОСТами и СНиПами.

Пример расчета

В первую очередь, нужно выяснить, какова норма потребления воды в сутки. Считается, что для жителей сел, мегаполисов и небольших городов эти параметры разнятся. К примеру, для небольшого города нормой считается около 200 литров в сутки на одного взрослого человека, в то время, как на жителя мегаполиса приходится более 700. Соответственно, меняются требования к диаметру и уклоны трубопроводов.

Видео: Системы водоотвода для частного дома.

Диаметр труб подбирается из учета использования конкретных приемников. К примеру, унитаз необходим для отвода большого количества отходов, поэтому от него должна идти труба, диаметром не менее 100 мм. Умывальники, стиральные машинки, ванные, посудомойки нуждаются в меньшем диаметре – к ним подключают трубы до 50 мм.

Не менее важным параметром является уклон труб, которыми обеспечивается водоотведение в загородном частном доме. Он также рассчитывается индивидуально, для этого существует специальная формула:

Расчет уклона

Где V – это приблизительная скорость потока, H – граничное наполнение, D – полный диаметр. В результате должно получиться число, которое будет меньше определенного коэффициента для данного диаметра трубопровода. Сам коэффициент берется из справочников для сантехнических установок.

Устройство водоотведения в частном доме своими руками:

К каждому приемному отверстию подключается труба определенного диаметра. Канализация может проводиться как наружным путем, так и внутристеным. Для первого не требуется никаких особых усилий, но он не всегда эргономичен, поэтому в основном домашние мастера предпочитают размещать трубы в стенах. Для этого их поверхности штробят, а внутри канав прокладываются коммуникации;
Как говорилось выше, технические условия требуют, чтобы в каждый отвод врезалась запорная арматура. Для этого на трубах нарезается резьба (по металлу) или устанавливается муфта (при использовании пластиковых отводов);
Для получения замкнутой сети, все отводы соединяются между собой по специальной схеме

Очень важно предусмотреть, чтобы стоки не могли потечь в неправильном направлении. Для того чтобы этого не допустить нужно обязательно обращаться к специалистам
Обратите внимание, а – это водоснабжение, б – водоотведение;

После этого остается только провести наружную канализацию

Для чего необходимо выкопать траншеи и котлован для очистного сооружения
Их стенки укрепляются, в земле прокладываются трубы. Предварительно, при необходимости. Они утепляются текстильным волокном или кожухом (из глины, бетона);
К наружным отводам подключаются внешние. Все стыки обязательно герметизируются, проверяются на прочность. Схема может иметь любой вид, главное, чтобы она позволяла эффективно отводить стоки и предупреждала переполнение трубопроводов;
Последний этап – это установить очистное сооружение и подвести к нему дрены (в которые выводится водоотвод дождевой воды с крыши, дренажных установок) и канализационные трубы из дома.

Важность правильного проектирования

  • Схема водопровода в квартире состоит из центральных стояков холодного и горячего водоснабжения и магистралей, ведущих к водоразборным установкам. Дополнительно предусматривается отвод жидкости к бачку для смыва на унитазе. Количество точек раздачи воды зависит от планировки квартиры, в части помещений используется только холодное водоснабжение. В этом случае предусматривается установка газового или электрического нагревателя, от которого отходит магистраль горячего водоснабжения.
  • Схема разводки труб водоснабжения в квартире предусматривает подключение стиральной машины, которая устанавливается в ванной комнате, в коридоре или встраивается в кухонный гарнитур. В части помещений предусматривается установка посудомоечной машины, которая располагается на кухне (например, под столешницей гарнитура). Если в ванной комнате предполагается установка душевой кабины, то необходимо провести водопроводные трубы к точке подключения установки.
  • В 2-уровневых жилых помещениях или в квартирах с увеличенной площадью могут использоваться несколько санузлов, а в самих помещениях помимо унитаза монтируется биде или малогабаритная раковина для мытья рук. Увеличение числа точек разбора усложняет схему водоснабжения квартиры и повышает нагрузки на магистрали. Часть приборов требует стабильного напора воды, поэтому от грамотного проектирования системы зависит надежность работы водопровода.
  • Для изготовления магистралей используются трубы из полипропилена, которые соединяются прямыми и угловыми муфтами. Материал не разрушается под воздействием высоких температур и не ржавеет, что позволяет эксплуатировать водопроводы на протяжении 30-50 лет без ремонта. Проект необходимо начертить на плане квартиры, что позволит точно определить точки вывода труб и рассчитать количество материалов. Одновременно необходимо определиться с материалом трубопроводов, от которого зависит номенклатура соединительных муфт.

Монтаж

Перейдем к монтажу водопровода. Здесь тоже есть тонкости, связанные с монтажом соединений своими руками — свои для каждого типа труб.

Узнать больше о тонкостях монтажа систем водоснабжения можно из видео в этой статье.

Оцинковка

Проблемы может вызвать, прежде всего, герметизация соединений. Чтобы она была долговечной, используйте Тангит Унилок — или сантехнический лен с пропиткой краской (как вариант — силиконовым герметиком). Пропитка не дает органическому волокну выгорать при длительном нагреве и гнить при контакте с конденсатом на холодной воде.

Пропитанный краской лен служит неограниченно долго

Металлопластик

Типовая ошибка при его монтаже на компрессионных фитингах — нарезка труб ножовкой вместо трубореза и пренебрежение калибратором. Если неровно отрезанная и сохранившая овальность после разматывания из бухты труба с неснятой внутренней фаской надевается на штуцер фитинга, она вырывает из пазов уплотнительные кольца.

В результате соединение на горячей воде дает течь уже через несколько циклов нагрева и последующего охлаждения.

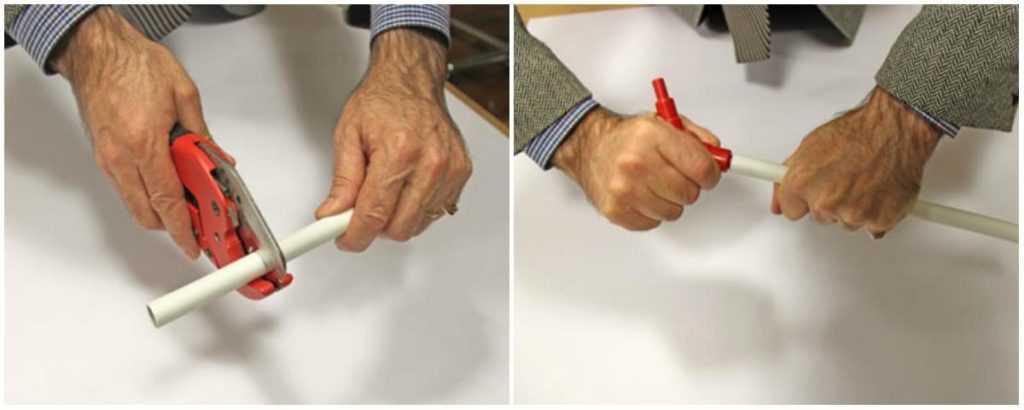

Правильная резка и калибровка металлопластиковой трубы

Полипропилен

У его соединения фитингами под пайку тоже есть несколько тонкостей:

Время нагрева нужно отмерять в точном соответствии с приведенной ниже таблицей. Иначе вы получите или непропай, или наплыв расплавленного пластика внутри трубы;

Время нагрева и охлаждения полипропиленовых труб и фитингов

Трубы с алюминиевым армированием перед пайкой нужно зачистить с помощью шейвера (если фольга находится близко к внешней поверхности трубы) или торцевателя (если она находится между двумя слоями полимера примерно одинаковой толщины). Инструкция связана с низкой стойкостью алюминия к щелочным средам: коррозия армирующего слоя при его контакте с водой приведет к расслоению трубы. Зачистка же позволяет сварить фитинг непосредственно с внутренним слоем полипропилена;

Труба с зачищенным с помощью шейвера наружным армированием

Температура пайки полипропилена — 260 градусов. На паяльнике с терморегулятором нужно выставить именно это значение.

Такой хомут не будет препятствовать удлинению трубы при ее нагреве

Монтаж канализации

Разводка канализации своими руками значительно проще, чем монтаж водопроводных линий. Основными нюансами системы внутреннего водоотведения являются:

  • уклон к стояку 2 см по вертикали на 1 м длины;
  • использование раструбных труб серого цвета для внутренней канализации;
  • направление раструбов от стояка;
  • диаметр трубы 110 мм для унитаза, 50 мм для горизонтальных линий, вертикальных участков;
  • применение косых тройников с верхним патрубком 45° в середине магистрали, отвода 90° для подключения дальнего от стояка сантехнического прибора;
  • использование отводов 45° для изгиба канализации в одном горизонтальном уровне.

Укладываются канализационные трубы от крестовины стояка в сторону унитаза, раковины и прочей сантехники поэтапно:

  • монтаж 110 мм участка до унитаза;
  • установка тройника с переходом на диаметр 50 мм;
  • разводка инженерной системы вдоль стены до самого дальнего потребителя.

В зависимости от местоположения стояка, бытовых и сантехнических приборов, планировки санузла, трубы могут идти в одном направлении или расходиться в разные стороны. При этом изменяется тип фитингов и их количество для сборки горизонтальных линий.

Кабель электропроводки вмуровывается в стену выше, чем водопровод и система водоотведения. Это снижает вероятность короткого замыкания при прорыве канализации, труб ХВС/ГВС.

По аналогии с водопроводными розетками раструбы канализационных труб, фитингов могут вмуровываться в стены. Все сливы сантехники подключается к тройникам, отводам через трубы, гофру диаметром 40 мм только после сифонов с гидравлическими затворами.

Исключением являются унитазы, писсуары, биде, в корпуса которых сифоны встроены конструктивно.

Для предотвращения канализационного запаха гофра или жесткие патрубки присоединяются к фитингам внутренней канализации через резиновые манжеты с «ершом».

Преимущества и недостатки совмещенного и раздельного санузла

Преимущества и недостатки совмещенного и раздельного санузла.

В зависимости от планировочных решений и размера квартиры предусматривают 2 типа санитарно-гигиенических конструкций:

  1. Раздельный санитарный блок — ванная комната и туалет.
  2. Совмещенный санузел.

Изолированные службы для семьи из 2-3 человек разного возраста — наилучший вариант зонирования квартиры. Отсутствие очереди и посторонних запахов при пользовании ванной комнатой, возможность уединения — это те преимущества, которые получает владелец такой планировки.

Увеличение пространства предполагает реализацию смелых дизайнерских идей и размещение не совсем привычного для жильцов квартиры оборудования: ванна с гидромассажем, дополнительное освещение, шкаф для туалетных принадлежностей, спаренный умывальник и пр.

При совмещении служб удачно решается вопрос экономии денежных средств, т. к. дверь туалета и перегородка между блоками становятся лишними. Из недостатков такой перепланировки — преимущества раздельных санузлов.

1 Как устроен бытовой водопровод

В большинстве случаев водоснабжение частного дома базируется на автономном источнике питьевого качества. Это может быть колодец или скважина. Поэтому внутренний водовод в доме начинается от насосной станции, а точнее, от первого запорного вентиля, отсекающего напорный узел от разводки.

За этим вентилем расположены ветка холодной воды и линия горячего водоснабжения (ГВС). И в большинстве случаев линия ГВС формируется на основе ответвления от холодного трубопровода, которое заходит в нагревательный прибор, генерирующий горячую воду.

Насосная станция — основа внутреннего водопровода в доме

Источники потребления – краны, смесители, посудомоечные и стиральные машинки, сливные бачки и прочее – подключаются у холодной и горячей веткам с помощью отводов, врезанных в главную горячую или холодную трубу или коллектор. В последнем случае потребитель вынужден купить больше трубопроводной арматуры. Однако использование водяного коллектора убережет вас от скачков давления в сети. Проще говоря: вас не ошпарит кипятком в душе после того, как кто-то использует сливной бачок.

Стыки отводов и центральной линии обыгрываются с помощью тройников. Повороты (угловые сопряжения) оформляют с помощью уголков. В целях облегчения процесса ремонта в отвод к источнику потребления врезают запорный вентиль. Он позволяет не отключать воду во всем доме в случае ремонта одного крана.

Как видите, типовая разводка водопровода в частном доме устроена очень просто. Собрать такую сеть может любой начинающий слесарь. А начинать конструирование подающей воду сети нужно с вычисления метража труб и количества соединительных и запорных фитингов.

Особенности сортимента полипропиленовых труб

Полипропилен – это разновидность пластмассы, получаемая путем крекинга нефтепродуктов и газов нефти. Ее основа – газ пропилен. Под высоким давлением с присутствием катализатора проводится реакция полимеризация, в результате которой и получается полипропилен. Из него впоследствии производят трубы. Для водопроводов выпускается две разновидности таких изделий: одно и многослойные.

Первый вариант предназначен в основном для различных типов трубопроводов, по которым транспортируется холодная вода. Многослойные или армированные детали используются для обустройства магистралей с горячей водой, применяются они и для монтажа отопительных систем. Их главное отличие – наличие нескольких слоев полипропилена, между которыми проложен усиливающий материал.

Это может быть алюминиевая фольга, полиэтилен или стекловолокно. Детали различаются толщиной армирующего слоя и основы.

В изготовлении полипропиленовых труб используется такая маркировка материала, применяемого при изготовлении:

  • РР-Н. Изделия для холодной воды, могут использоваться для вентиляционных систем.
  • РР-В. Материал для выпуска продукции с высокой ударной стойкостью. Предназначены для обустройства холодного водоснабжения и подогрева полов.
  • PP-R. Изготовленные из него трубы могут использоваться для обустройства водопровода любого типа.
  • PPs. Применяется в производстве трудновоспламеняемых изделий, предназначеных для трубопроводов, по которым транспортируются опасные вещества.

Классификация материалов, использованных в изготовлении трубопроводной продукции из термопластов для сооружения коммуникаций, приведена в ГОСТ за номером 52134-2003.

Однослойные полипропиленовые трубы применяются в основном для транспортировки холодной воды

Маркировка готовых изделий иная. Для полипропиленовых труб используется следующее номенклатурные обозначения:

  • PN10. Продукция, выпускаемая для транспортировки холодной воды с рабочей tº не более +20º С.
  • PN16. Универсальные изделия, которые можно использовать для сооружения водопроводов с холодной и горячей водой. Однако температура жидкости не должна превышать +60º С. Выпускается редко, к тому же ограниченными партиями.
  • PN20. Трубы, обеспечивающие нормальную транспортировку жидкости tº +80ºС. По аналогии с предыдущим видом относится к числу универсальных.
  • PN25. Устойчивые к высокому давлению детали, могут использоваться как для водопроводов, так и для отопления. Трубы армированы алюминиевой фольгой, могут использоваться в транспортировке воды температурой до +95ºС.

Согласно маркировке труб определяется давление, которому трубы ПП могут сопротивляться при перемещении по ним воды. Например, трубы PN 10 нормально работают при 1 мПа, PN 20 при 2 мПа, PN 25 при 2,5 мПа.

Полипропилен чувствителен к ультрафиолету, поэтому выпускаются трубы разного цвета. Наибольшую устойчивость к уф-излучению имеют черные детали. Производство полипропиленовых труб стандартизировано, поэтому выпускаются они в определенных размерах.

Многослойные армированные трубы могут выдерживать более высокие температуры и давление. Армирующий слой может быть из алюминия, как на рисунке, или стекловолокна

Первое, на что нужно обращать внимание, это внутренний и наружный диаметры. Обозначены они могут быть как в дюймах, так и в привычных миллиметрах

Значения диаметров определяют подбор размеров арматуры, которая будет использоваться для соединений деталей трубопровода.

Внешний диаметр изделий варьируется в пределах от 16 до 500 мм. Длина труб может быть от 2 до 5 м, что вполне достаточно для обустройства внутридомового водопровода. Тем более, что изделия легко поддаются обработке.

Диаметры труб ПП необходимо учитывать при подборе соединительных деталей для сборки трубопровода. Собирается он посредством наразъемных соединений с применением фитингов и тройников (+)

Центральная система водоснабжения

У центральной системы канализации и водопровода присутствует масса плюсов. Вам не нужно тратить средства на насосную станцию и сами агрегаты. Также не понадобится накопительный бак для жидкости. Что касается чистоты подаваемой воды и ее напора, то об этих показателях будет заботиться организация, которая предоставляет водный ресурс для объектов. Также предприятие может быть государственного типа, простыми словами – ЖЭК. В этом случае система канализации и водопровода может работать нестабильно: дополнительные счета за ремонт труб, наличие ржавчины, слабый напор.На фото показана масштабная система, обеспечивающая водой целый микрорайон.

При выборе централизованной системы канализации вам не придется заниматься рытьем траншей для труб, созданием колодца и т.д. Вам необходимо отправить заявку в организацию, которая работает в вашем секторе. После получения разрешения начинается работа: спецтехника подготавливает траншеи для труб, выполняется прокладка, устанавливаются счетчики.
