Гидроаккумулятор для систем водоснабжения

Устройство и принцип работы

От обычного накопителя гидроаккумулятор отличает более сложное устройство, которое заметно расширяет его функционал.

Он состоит из:

  • металлического корпуса;
  • внутренней мембраны;
  • ниппеля;
  • патрубка для воды.

Мембрана разделяет емкость на две части, одна предназначена для воды, а во вторую подкачивают воздух или инертный газ. В результате жидкость внутри устройства находится под определенным давлением. Это позволяет регулировать напор воды в системе.

О том, для чего нужен гидроаккумулятор, сможет рассказать каждый, кто хотя бы раз сталкивался с проблемой низкого напора в системе. Иногда задачу решают с помощью повышающего насоса, но ГА – более эффективный вариант.

Внутри гидроаккумулятора находится мембрана¸ которая разделяет устройство на две части: для воды и для воздуха, поэтому ГА также называют мембранным баком

Его устанавливают в системе после насоса на наружном или внутреннем водопроводе, конкретная схема зависит от характеристик системы. Вода поступает в емкость и накапливается там, при этом благодаря мембране внутри создается давление, необходимое для нормальной эксплуатации автономного водоснабжения с безотказной подачей воды в краны.

Обычный накопитель не гарантирует подходящих характеристик давления для водопровода, так как напор создается только из-за разницы в высоте расположения точки забора воды и емкости с водой. А вот с ГА не нужно поднимать бак на чердак или эстакаду, так как можно подкачать воздух, чтобы создать желаемый напор.

Современная техника, например, машинка-автомат, гидромассаж, джакузи, посудомоечная машина, способна функционировать только при нормативных значениях давления в водопроводной сети. Да и обычный душ удобнее принимать, когда поток воды достаточно сильный, а не течет слабой струйкой.

Гидроаккумулятор обязательно используют в комплекте с реле давления, которое управляет насосом, подающим воду из скважины, колодца и т.п., и манометром, предназначенным для контроля и отслеживания рабочих параметров независимого водоснабжения.

Реле давления и манометр нужны для автоматизации работы насоса¸ а фильтры очищают воду от ненужных примесей и защищают гидроаккумулятор от повреждений

Реле настраивают таким образом, чтобы по достижении выбранного пользователем давления насос включался и отключался. Когда в гидроаккумулятор наберется достаточное количество воды, и давление достигнет максимальной заданной точки, насос выключится. Этот показатель по понятным причинам называют давлением отключения.

В процессе использования воды давление в баке постепенно уменьшается. Когда оно достигает минимального заданного значения (это так называемое давление включения), насос начинает работать. Вода поступает в емкость, давление растет, достигает предела, после чего насос отключается.

Затем вода снова убывает из бака, когда хозяева дома открывают кран, давление падает, реле запускает насос и т.д. Если исключить из этой цепочки ГА и реле, насосное оборудование будет включаться каждый раз при открывании крана. Такое использование дорогостоящей техники нерационально, поскольку ресурс ее работы ограничивается определенным количеством включений-выключений.

Гидробак может поставляться как отдельный агрегат или в составе насосной станции. В первом случае его подключают к погружному насосу через реле давления

Кроме того, насос подает воду стремительно, что может обернуться таким явлением как гидроудар. Для водопровода этакие нагрузки нежелательны, они могут повредить трубы. А гидроаккумулятор – это прочное устройство, которое станет буфером и защитит систему от нежелательного воздействия.

Наконец, гидробак позволяет создать некоторый запас воды. Даже при отсутствии электроэнергии какое-то время можно будет пользоваться водой, хранящейся в ГА. Конечно, это не такой большой запас, как в накопителе, но и он может оказаться очень полезным.

4

Баллонные и мембранные емкости монтируются по двум методикам. Если вы применяете поверхностное насосное оборудование, гидроаккумулятор подключается по такой схеме:

  1. Определяете давление внутри емкости. Его показатель обязан быть меньше на 0,3–1 бар величины давления, необходимого для запуска насосного оборудования (конкретное число обычно указывается на реле насоса).
  2. Подключаете к гидробаку штуцер. Он должен иметь 5 выходов – для подключения водопроводной трубы, насоса, непосредственно накопительной емкости, манометра, насосного агрегата и реле. Штуцер присоединяется к гидроаккумулятору через фланец, который снабжен специальным клапаном (пропускным) или жестким шлангом.
  3. Привинчиваете все остальные элементы системы к штуцеру.
  4. Места всех соединений герметизируете лентой либо герметиком и паклей.

Схема подключения гидроаккумулятора

Особое внимание при монтаже оборудования уделите подключению реле давления. Под его крышкой есть два контакта – насос и сеть. Вам нужно подвести к каждому из них соответствующий провод

Сделать это несложно, если контакты подписаны. В противном случае придется вызывать профессионального электрика. После установки и подключения бака обязательно проверьте систему на отсутствие протечек. Если таковые есть, выполните герметизацию соединений более качественно

Вам нужно подвести к каждому из них соответствующий провод. Сделать это несложно, если контакты подписаны. В противном случае придется вызывать профессионального электрика. После установки и подключения бака обязательно проверьте систему на отсутствие протечек. Если таковые есть, выполните герметизацию соединений более качественно.

Клапан необходим для предотвращения обратного оттока воды в колодец. Это его единственная задача. После монтажа обратного клапана к системе подаче воды можно подключать и гидробак по уже известной вам схеме. Теперь вы знаете все о принципе действия, устройстве и тонкостях монтажа накопительных емкостей. Смело устанавливайте гидроаккумулятор, чтобы в вашем жилище никогда не было перебоев с водой!

Установка и монтаж гидроаккумулятора выполняется в соответствии с типовой инструкцией по монтажу. Как установить гидроаккумулятор правильно? Важным условием правильного монтажа является соблюдение следующих правил:

  • Монтаж гидроаккумулятора необходимо начинать с проставления начального давления газового пространства в соответствии со значениями, полученными при расчётах;
  • в системе с гидробаком обязательна установка предохранительного клапана;
  • на трубопроводе, до места установки гидробака и по ходу движения воды, необходимо установить обратный клапан;
  • некоторые из производителей выпускают сопутствующую арматуру, способную создать циркуляцию воды через бак во время водоразбора;
  • следует установить дренажный кран для слива воды и запорную арматуру, защищённую от случайных закрытий (эти манипуляции нужны для проведения надлежащего технического обслуживания);
  • габариты и масса гидроаккумуляторов, имеющих объём более чем 750 литров, могут значительно затруднить вам монтаж. Обязательно проверяйте, пройдёт ли данная ёмкость в дверной проём.

При установке необходимо укреплять гидробак с запасом прочности. Чтобы свести к нулю шумы и вибрации, следует закреплять бак с помощью резиновых прокладок к полу. Также неплохо и к трубопроводу подсоединять через гибкие, тоже резиновые переходники

Важное условие сечение подводки не должно сужаться при входе в гидросистему

Еще одна особенность первое заполнение гидроаккумулятора водой нужно делать очень медленно и слабым напором воды. Дело в том, что резиновые стенки груши еще новые, и могут слипнуться, а мощный напор воды может легко ее порвать. Перед началом эксплуатации, при необходимости, весь воздух внутри груши удаляют. Несоблюдение данных правил приведет к тому, что вам придется снова купить мембрану для гидроаккумулятора.

Монтировать гидробак следует таким образом, чтобы к ним имелся свободный доступ. Лучше всего поручить этот процесс профессионалам, так как они знают, как установить гидроаккумулятор правильно. Ведь довольно часто причиной выхода бака из строя бывают даже такие мелочи, как несоответствие диаметра труб, или неурегулированное низкое давление. В таких ситуациях эксперименты не нужны.

Правила установки

Начнем с того, что устройство гидроаккумулятора насосной станции таково, что этот прибор постоянно находится в работе. Мембрана все время в динамическом движении

Поэтому очень важно правильно произвести монтаж агрегата, где основное требование – это надежность крепления. Все дело в вибрации прибора, от которого могут ослабнуть стыки соединений. Правильный монтаж

Правильный монтаж

Поэтому есть определенные правила, которые надо соблюдать строго.

  • Монтаж прибора делается только на резиновые прокладки. Они сглаживают вибрацию.
  • Идеально, если соединение насосной станции с трубопроводами проводить гибкими переходниками. Это на тот случай, если вибрация все-таки появилась.
  • Нельзя соединять станцию с водозабором трубой, у которой сечение меньше, чем входной патрубок. Это увеличит скорость прохождения воды, что отразиться на эффективной работе всей системы.
  • Перед первым вводом воды в мембрану рекомендуется из нее полностью удалить воздух.
  • Первую закачку надо производить очень медленно. Есть вероятность, что мембрана от долгого стояния без работы слиплась по внутренним стенкам. Резкий напор и большой объем воды могут повредить ее, а это преждевременный ремонт и никому не нужные затраты.
  • Место монтажа должно быть свободным, потому что одно из основных требований – это свободный проход к оборудованию для обслуживания и ремонта.

Понимая, как работают гидроаккумуляторы для водоснабжения (их устройство), необходимо еще правильно с ними обращаться. К примеру, если прибор долго не работает и стоит в магазине, то воздух, который закачан на заводе для создания давления в водопроводе, может дать утечку, что снизит его давление. Производитель обычно закачивает его под давлением 1,5 атм.

Для этого надо снять с задней стороны пластмассовый колпачок. Под ним расположен обычный ниппель, используемый в шинах автомобиля. А уже через него автомобильным манометром можно сделать замер.

Ниппель для замера давления

Измеренное давление может привести к двум заключениям. К примеру, оказалось 1 атм. В принципе, этого достаточно, чтобы создать напор внутри водопроводной сети. Зато в такой накопительный бак для насосной станции больше помещается воды. Правда, присутствует вероятность, что мембрана будет дотрагиваться до стенок резервуара, что нежелательно. Если увеличить давление до максимума, то напор будет больше, но воды меньше. Теперь каждый должен решить, что выбрать.

Итак, подводя итог, необходимо сказать, что гидравлический ресивер для насосной станции – это решение большой проблемы, которую создают электрические сети за городом. Установив его, можно с уверенностью говорить о полноценной постоянно работающей водопроводной системе. Пусть она небольшая, но она будет постоянно поставлять воду в необходимом количестве в загородный дом. Правда, все будет зависеть от объема самого гидроаккумулятора.

Как подключить гидроаккумулятор для отопления правила расчета и схема

При подборе оборудования учитывается характеристики системы. Для установки в системе водопровода выбирается бак с мембраной, рассчитанной для питьевой или технической воды,  для установки в системе отопления или горячего водоснабжения мембрана должна соответствовать назначенным целям. В водопроводе с горячей водой и в отоплении температура воды достигает 80и даже 120 градусов, поэтому оборудование подбирается с учетом воздействия высоких температур. Для установки в системе отопления бак должен выдерживать давление до 4 атмосфер, при этом температурный показатель должен быть не ниже 120 градусов. Для водоснабжения максимальная температура оценивается в 80 градусов, а давление, которое должен выдерживать бак должно быть не ниже 12 атмосфер.

Подбор прибора отвечающего параметрам системы отопления можно рассчитать при помощи формулы определения объема гидроаккумулятора:

V = (VL x E) / D

Где D = (PV – PS) / (PV + 1).

PV – это показатель максимального рабочего давления в системе, а PS – это давление воздуха в мембранном баке. Для небольших частных домов и систем, установленных в квартирах, показатель PV принимается равным 2,5 бар. А что касается PS, то здесь принято учитывать постоянное давление в контуре  принимается значением 0,5 бар или равным 5 м.

Для примера можно предложить расчет объема бака для системы отопления дома в 100 кв. метров. В помещении установлен котел мощностью 20 кВт.

Сначала определяется объем теплоносителя в контуре отопления:

VL= ( 20х15)=300 литров.

Где 20 – это мощность отопительного котла, а 15л – удельный объем теплоносителя на каждый киловатт мощности отопительного прибора.

Следующий шаг – расчет эффективности гидроаккумулятора по формуле:

 D = (PV – PS) / (PV + 1).

В которой, PV = 2,5 бар и PS = 0,5 бар

В результате выполнения действий:

D = (2,5 – 0,5) / (2,5 + 1) = 0,57

Последний этап – это расчет непосредственно необходимого объема расширительного бака.

V = 300 х 0,04 / 0,57 = 21,05 л где 0,04 – коэффициент расширения воды.

Таким образом, для системы отопления с 20 кВт котлом отопления и общим объемом теплоносителя для отапливаемого помещения площадью 100 квадратных метров достаточно бака объемом 21- 25 литров

Правда, учитывая то, что производители в основном предлагают потребителям баки стандартного объема, внимание при выборе рекомендуется обратить на установки объемом немного большим, чем тот, что получился при расчете. Если выбрать бак меньшего объема, то велика вероятность того, что рабочее давление этого устройства будет меньшим, чем требуется, что может привести к созданию аварийной ситуации

При определении положения бака во время его установки берется во внимание тот факт, что сам гидроаккумулятор имеет в качестве несущей конструкции корпус. Особенно это касается приборов объемом до 50 литров

В профессиональной среде принято считать, что малые объемы баков до 30 литров настенное крепление, а вот баки большего объема лучше располагать в напольном варианте. При установке этих приборов рекомендуется дополнительно усилить крепление кронштейнами или хомутами. Для баков большого объема рекомендуется не изобретать велосипед, а устанавливать их согласно рекомендациям производителей оборудования – с использованием штатных ножек и конструкций на корпусе. Подвод труб к патрубку бака необходимо сделать по кратчайшему маршруту, с минимальным количеством изгибов и поворотов. Да и сам отвод рекомендуется сделать максимально коротким, чтобы работа устройства была эффективной.

Виды гидроаккумуляторных баков

В настоящее время в продаже имеется большое количество гидроаккумуляторов, различающихся между собой рабочими параметрами. Среди критериев их классификации следует назвать:

  • Способ установки.
  • Объём накопительной ёмкости.
  • Наличие дополнительного оборудования.
  • Предназначение.

Устройства могут монтироваться двумя способами: горизонтальным и вертикальным. Горизонтально устанавливаются гидробаки относительно небольшого размера – ёмкостью до 50 литров. Они ставятся на прочную поверхность, при этом бак находится в горизонтальном положении. Более объёмные гидроаккумуляторы обычно подвешиваются на стену на специальных кронштейнах.

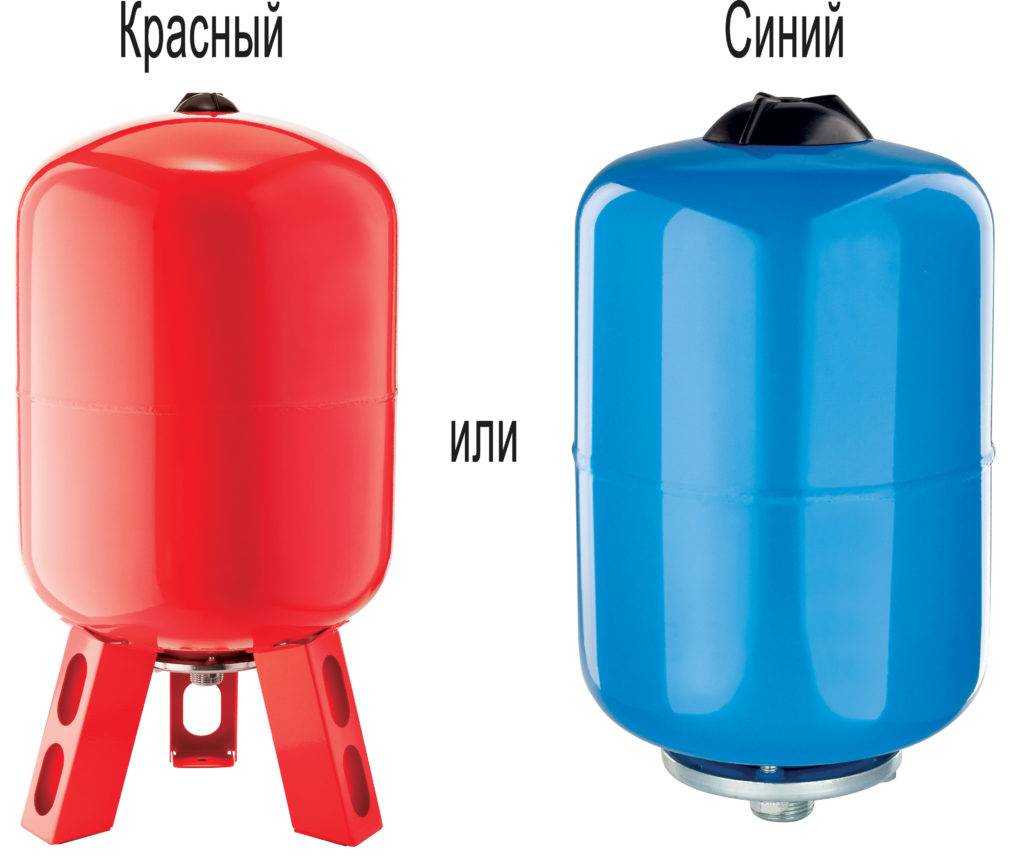

Как правило, для горячей воды красный гидробак, для холодной синий.

По предназначению гидробаки бывают для холодного и горячего водоснабжения. Модели, предназначенные для перекачки горячей воды, работают в комплексе с большими бойлерными станциями и водогрейными котлами. Своей работой они обеспечивают необходимый напор в системе подачи горячей воды. Использовать для этих целей можно только устройства, способные выдерживать постоянную работу при повышенных температурах.

Особенности монтажа гидроаккумулятора

К установке данного устройства предъявляют более строгие требования по сравнению с монтажом накопительного резервуара. Объясняется данная особенность тем, что накопитель, расположенный на чердаке, статичен, а в тоже время гидроаккумулятор все время находится в динамическом движении, поскольку водная масса поступает в емкость и отбирается из нее, а в это время мембрана сжимается или растягивается.

Чтобы вибрация в процессе работы гидробака не передавалась водоснабжающей системе и предметам, находящимся рядом, его размещают на прочном и ровном основании, применяя амортизирующие прокладки из резины. Место его монтажа должно быть хорошо доступным и просторным.

Особенности устройства гидроаккумулятора для систем водоснабжения и принцип его функционирования требует периодического выполнения проверки, настройки и обслуживания. Перед монтажом следует знать, какое давление должно быть в пустой емкости. Обычно номинальная величина данного показателя составляет 1,5 бара — его устанавливают производители прибора (прочитайте: «Правильное подключение гидроаккумулятора к системе водоснабжения – инструкция по установке»).

Через время воздух частично покидает емкость. По этой причине нужно измерить давление манометром и при необходимости подкачать воздух или, наоборот, стравить его при избыточной величине данного показателя.

Не лишним будет уточнить величину нормального давления воздуха в незаполненном жидкостью гидроаккумуляторном баке для водоснабжения — информация об этом содержится в техпаспорте. Так как золотник имеет типовые размеры, для проведения замеров подойдет каждый манометр. Если гидробак не укомплектовали данным измерительным прибором, можно воспользоваться автомобильным вариантом.

Устройство гидроаккумулятора для систем водоснабжения предусматривает, что перед тем, как наполнять его водой, нужно удалять весь воздух из мембраны. Первый раз жидкость закачивают внутрь его медленно, тонкой струей под слабым напором. Это необходимо для того, чтобы не допустить повреждения мембраны, поскольку она при хранении в магазине могла слегка деформироваться или слежаться.

Все эти нюансы на первый взгляд кажутся незначительными, но они могут оказать существенное влияние на работоспособность гидроаккумулятора. Важным процессом является настройка требуемой величины давления в резервуаре.

После наполнения емкости водой следует повторно измерить манометром давление воздуха. Чем меньше его окажется в гидробаке, тем ниже будет этот показатель и тем больший объем жидкости можно закачать.

Но чем меньше в аккумуляторе воздуха, тем ниже рабочее давление жидкости в месте ее выхода из емкости. Допустимая величина его снижения может быть равной 1 бару, если возникла потребность в наличии дополнительного объема для хранения воды. При этом наблюдается понижение напора потока в системе.

Если в напорном баке воздуха окажется недостаточно, мембранная вставка, наполненная водой, растянется и может достать до металлических стенок. Это не допустимо, поскольку в результате такого контакта резина начинает разрушаться и мембрану приходится менять.

После того, как емкость наполнена, произведена ее регулировка и сделано подключение к водоснабжающей системе, можно приступать к настройке реле давления. К нему обычно прилагают инструкцию, содержащую подробное описание порядка действий.

Если посмотреть под крышку корпуса, то там можно увидеть две регулировочные пружины. Та, что больше, позволяет выставлять величину минимального давления, при которой реле запускает насос, а тот начинает закачивать жидкость в энергоаккумулятор для воды. При помощи меньшей пружины настраивают разницу между верхним и нижним значением.

По мере того, как производится отбор воды из резервуара, давление начинает меняться. При достижении нижней величины замыкаются контакты реле, и включается насосное оборудование. В процессе настройки реле приходится несколько раз наполнять емкость и после этого ее опустошать. Как правило, разница между величиной давления включения и отключения равна около 2 бар.

В паспорте, прилагаемом к гидробаку, производитель указывает максимальное давление, на которое он рассчитан, но накачивать его до такого значения не имеет смысла. Дело в том, что при функционировании на пределе возможностей прибор быстрее изнашивается. Когда выполняется настройка реле давления, нужно учитывать, что разница между величинами давления отключения и воздуха в напорном баке должна составлять примерно 10%.

Зачем нужен гидроаккумулятор?

Гидроаккумулятор (другими словами – мембранный бак, гидробак) используется для поддержки стабильного давления в водопроводе, предохраняет водяной насос от преждевременного износа из-за частого включения, предохраняет систему водоснабжения от возможных гидроударов. При отключении напряжения, благодаря гидроаккумулятору, вы всегда будете с небольшим запасом воды.

Вот основные функции, которые выполняет гидроаккумулятор в системе водоснабжения:

  1. Предохранение насоса от преждевременного износа. Благодаря запасу воды в мембранном баке, при открытии водопроводного крана насос будет включаться только в том случае, если запас воды в баке иссякнет. Любой насос имеет определенную норму включений в час, поэтому, благодаря гидроаккумулятору, у насоса появиться запас неиспользованных включений, что повысит срок его эксплуатации.
  2. Поддержка постоянного давления в водопроводной системе, предохранение от перепадов напора воды. Из-за перепадов напора при одновременном включении нескольких кранов происходят резкие колебания температуры воды, например в душе и на кухне. Гидроаккумулятор успешно справляется с такими неприятными ситуациями.
  3. Предохранение от гидроударов, которые могут возникать при включении насоса, и способны порядком подпортить трубопровод.
  4. Поддержание запаса воды в системе, что позволяет пользоваться водой даже во время отключения электричества, что в наше время происходит довольно часто. Особенно ценна эта функция в загородных домах.

Для чего нужен гидроаккумулятор в системе отопления, как выбрать и настроить

Гидроаккумулятор является неотъемлемой составляющей для автономных водопроводных и отопительных систем.

Без этого приспособления, трудно обеспечить бесперебойную подачу жидкости из колодцев и скважин.

Поэтому, данные механизмы пользуются большой популярностью у дачников и собственников частных домов,  этот агрегат, часто, идет в комплекте с помпой, но его можно купить и установить отдельно.

статьи:

Установка, чаще всего, применяется для нужд водоснабжения.

Но не менее актуальным, считается использование гидроаккумулятора для отопительных систем (как выгнать воздушную пробку).

Этот механизм служит для того, чтобы принимать на себя лишний объем жидкой субстанции и, тем самым, снижать избыточное давление в магистрали, а при необходимости, возвращать воду назад, в систему, для поддержания оптимального напора рабочей среды.

На самом деле, цели три, и все они между собой взаимосвязаны:

  • Возможность накапливать необходимый для нормальной работы отопительной системы объем жидкости.
  • Аккумулируя воду, реквизировать лишнее давление.
  • Подавление гидроударов в системе отопления (как стравить воздух через кран Маевского написано здесь).Именно по этой причине даже у самых незначительных по объему приспособлений довольно большая резьба.

Благодаря конструктивным возможностям гидроаккумулятора (расширительного бачка), можно, в автоматическом режиме, нормализовать величины давления теплоносителя, в случае изменения температурных показателей.

А что вам известно про гидрозатвор для канализации? В полезной статье описаны виды сухих и водяных устройств для предотвращения проникновения неприятных запахов в помещения, где расположено сантехоборудование.

Какие нужно купить электроды для сварки алюминия инвертором прочитайте на этой странице.

Принцип работы типового гидробака

Разберём, для чего гидроаккумулятор в водопроводной системе, и рассмотрим принцип работы этого устройства. В бытовой водопроводной сети должно иметься определённое давление, обеспечивающее функционирование бытовых приборов и сантехнических устройств.

Например, стиральные автоматы или посудомоечные машины будут действовать только при определённом показателе напора в сети. То же можно сказать и о бытовой сантехнике: для нормальной работы смесителей душа, джакузи или унитаза необходимо наличие давление в водопроводной системе. Оно создаётся самостоятельно, под действием гравитационных сил, если в доме выполнена верхняя разводка с расположением расширительного бака для воды в верхней точке здания.

Тогда жидкость, подчиняясь силе тяжести, самостоятельно стекает в систему, создавая в ней определённый напор. Но чаще встречается конструкция автономного водопровода с нижней разводкой. В этом случае вода подаётся в дом снизу, и для создания давления в трубопроводе необходима работа вспомогательных агрегатов.

Рассмотрим, как работает гидроаккумулятор, более подробно. Гидробак подключается к водопроводу после сетевого насоса. При закачке им внутридомовой системы из скважины или колодца, вода изначально поступает в гидроаккумулятор, заполняя его. После этого, по достижении в системе установленного показателя давления, насосное оборудование автоматически отключается. Вся дальнейшая ответственность за поддержание необходимого уровня напора в домашнем трубопроводе ложится на гидробак.

Подача воды из гидробака в домовой водопровод обеспечивается внутренним давлением, создающимся внутри устройства сжатым воздухом. При включении сетевого насоса, бак заполняется из скважины, и находящийся внутри него, в отдельной камере, воздух начинает сжиматься. В результате в гидробаке создаётся давление, достаточное для поддержания необходимого напора в домовом водопроводе.

Когда включается источник водопотребления – душ, стиральная или посудомоечная машина, – давление воды в сети падает. Вода из бака, под действием сжатого воздуха и силы упругости растянутой мембраны, начинает поступать в домовую водопроводную систему. Когда показатель давления достигает необходимого уровня, система уравновешивается, и подача прекращается.

Данная последовательность действий повторяется всё время, пока внутри гидробака имеется необходимое количество воды. Как только она подходит к концу, и устройство не может более обеспечивать необходимый уровень давления в водопроводе, включается сетевой насос, заполняя бак водой из скважины.

Сетевой насос работает в паре с манометром и реле. Когда вода в ёмкости бака подходит к концу, и внутреннее давление падает, датчик запускает его в работу. Вода из скважины заполняет ёмкость аккумулятора до той поры, пока давление в нём не достигнет положенного значения. После этого реле отключает питающий насос.
