Как выполняется монтаж отопления из полипропиленовых труб

Особенности отопления из полипропиленовых труб, плюсы и минусы

Решение обустроить отопление частного дома своими руками из полипропилена, имеет свои особенности, которые необходимо учитывать перед началом непосредственных монтажных работ:

• спланировать от начала до конца всю систему отопления (особенно если отопление в квартире);
• выбрать котел, радиатор и расширительные баки;
• обозначить места их расположения;
• спланировать места разводки под трубы;
• рассчитать необходимое количество труб (исходя из количества комнат, соединений, углов, простенков).

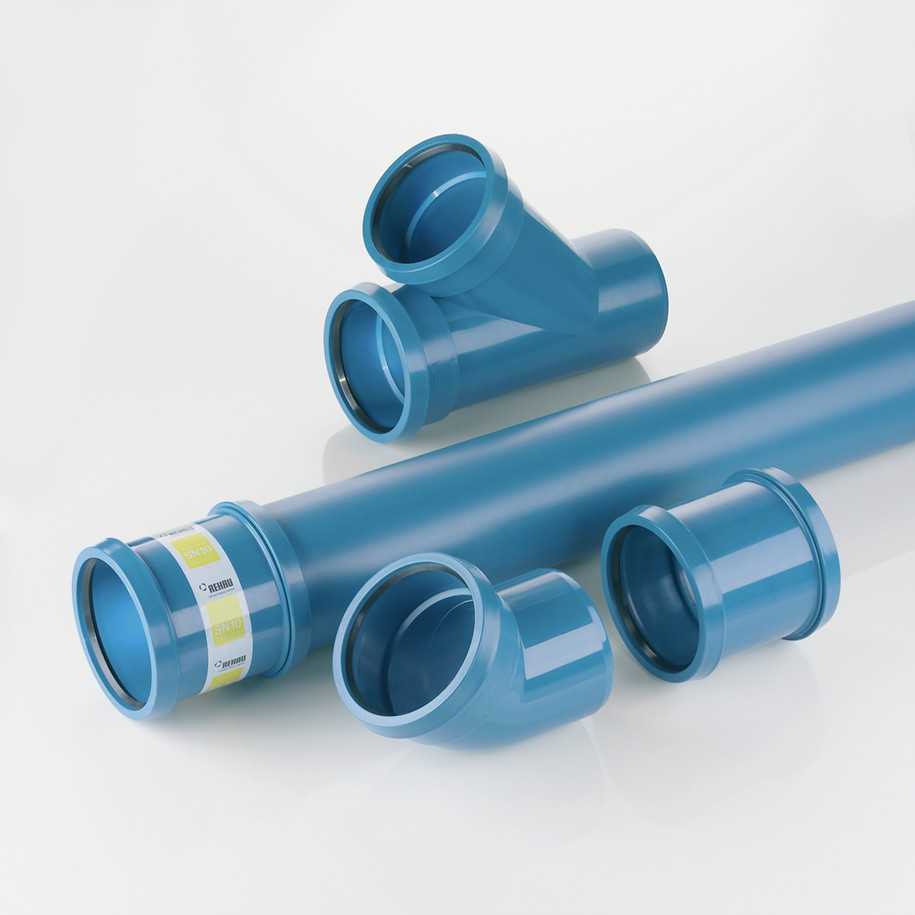

Трубы для монтажа.

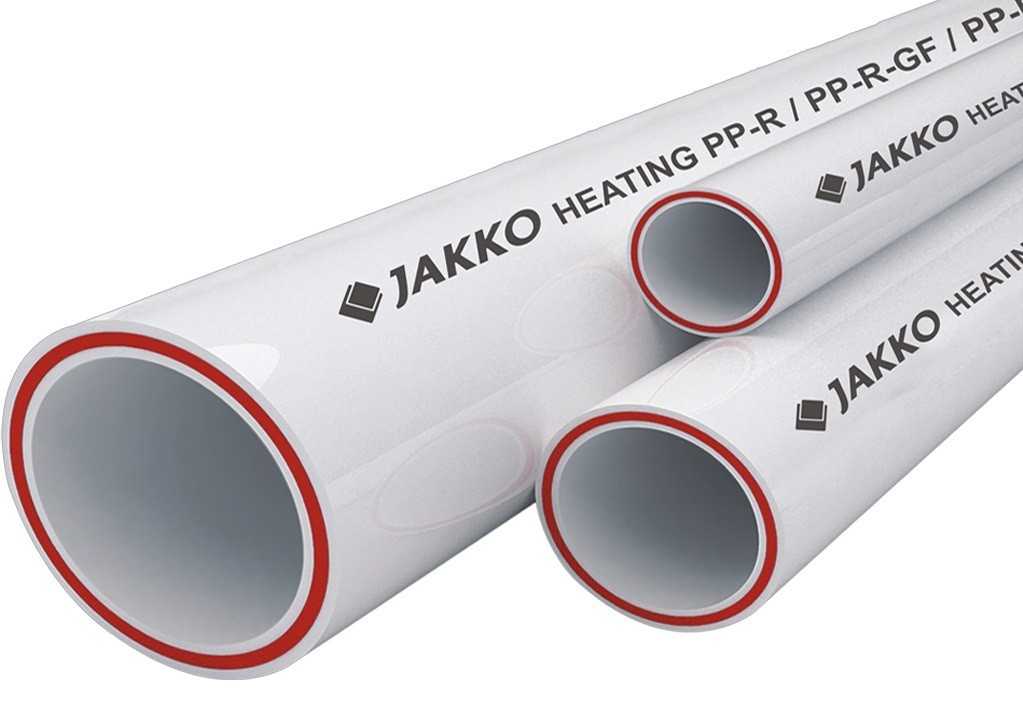

Армированные трубы из полипропилена.

В частных дома удобно использовать отдельную комнату для котла, если планируется отвод воздуха через дымоход, то есть естественным образом, но только в том случае, если конструкция котла предполагает такое решение. Для домов и квартир необходимо выбирать армированные трубы из полипропилена, которые изготовлены надежными производителями.

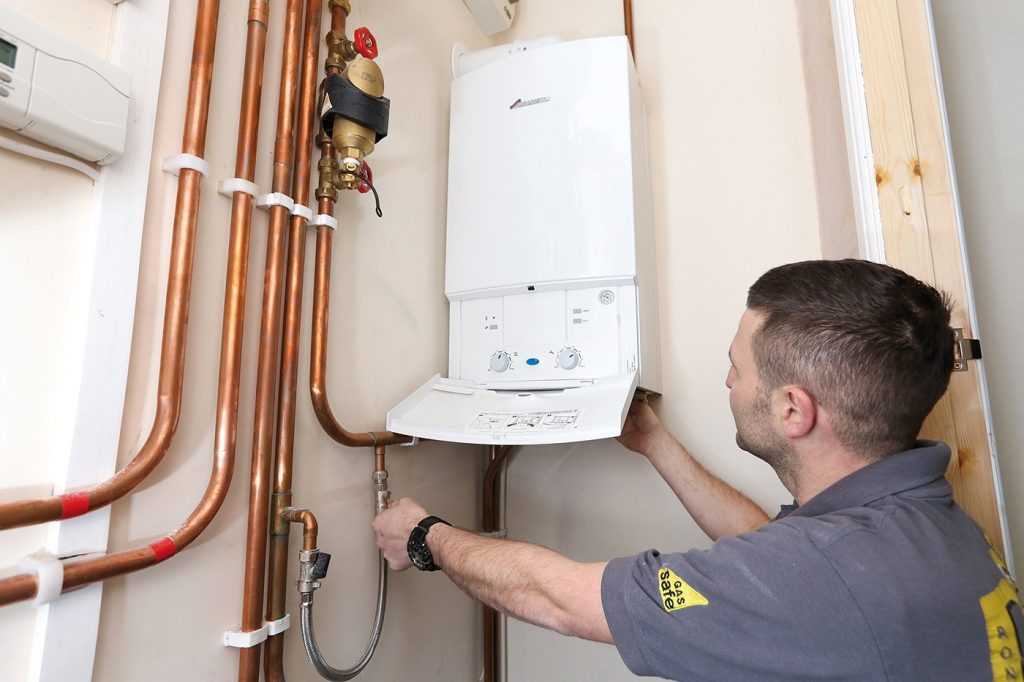

Отдельная комната для котла.

Установленное отопление в квартире своими руками из полипропилена так же целесообразно, как и в частном доме. Выбирая такой вид обогрева, владелец дома и квартиры получает массу приоритетов:

1. Самостоятельно обустроенной отопительной конструкции, можно доверять. Она надежна, так как владелец самостоятельно выбирал первостепенные и сопутствующие детали для сети.
2. Она проста в монтаже. С обустройством данной конструкции справиться человек, который никогда ранее не имел дело с подобными рода работами.
3. Долговечность конструкции подтверждена ее материалами и их качественными характеристиками.
4. Нет риска протечки. Есть возможность не переживать за испорченный ремонт или жалобы от соседей.
5. Экономичность установки подтверждается уже в первый год использования.
6. Никакие посторонние шумы не потревожат домочадцев во время работы системы.
7. Отопление из полипропилена относительно недорогое.

Пропускная способность труб позволяет использовать их в целях назначения долгие годы. Налет солей и тяжелых металлов совершенно не задерживается на полипропилене, так же он не подвластен коррозийным процессам. Такие трубы довольно прочные, но и одновременно легкие. Обустройство частного дома своими руками такой установкой избавит от проблем во время зимнего сезона на многие десятилетия.

Монтаж

Благодаря тому, что этот материал очень легкий и доступный, Вы можете своими руками организовать отопление частного дома, дачи или квартиры из полипропиленовых труб. Перед началом работы, Вам нужно сделать проект. На нем необходимо обозначить размеры и места соединений, особенности подключения и способ установки. С его помощью облегчается расчет потребных материалов. Вы можете его начертить сами или посредством использования специальной программы типа АвтоКАД или СолитВоркс.

Схема отопления из полипропиленовых труб

Разводка труб может производиться по двум принципам: с одной трубой и с двумя. Первый вариант – это когда для подачи от котла и возврата воды используется только одна трубы. Второй – классический способ организации отопления. Естественно, самому проще подключить систему с оной трубой, но в таком случае Вы не сможете равномерно топить жилье.

Виды соединений труб

Устройство системы отопления при установке только пластиковых труб или при их соединении с металлическими практически не отличается. Вам только нужно будет при сочетании разных материалов подобрать правильный диаметр. Чтобы это сделать проконсультируйтесь в магазине с мастером.

Монтаж полипропиленовых труб в систему отопления производится при помощи специального сварочного аппарата для пластика, но помимо него Вам нужна будет также соединительная фурнитура.

Как проводится пайка отопления полипропиленовыми трубами:

Трубы нужно обрезать д необходимого размера

Очень важно, чтобы места стыков были ровными и находились под прямым углом по отношению к полу;
После, Вам нужно обработать сечения обезжиривающими составами и убрать с их поверхности стружку;
Установите трубы в центратор. Это специальное устройство, которое поможет достичь максимальной геометрической точности соединения

После наденьте на места соединений фитинги;
Сварка производится только по инструкции. Внимательно прочитайте руководство пользователю к своему инвертору. После, нагревайте устройство и паяйте. Возможно также использование электросварочных муфт, в таком случае установка производится непосредственно в них.

Сортамент современных интернет и простых магазинов сантехнического оборудования позволяет Вам подобрать все, для системы отопления из полипропиленовых труб. Помимо фитингов часто используются специальные поворотники, американки и прочие соединения. Технология их установки аналогична.

Если же необходимо подключение полипропиленовых труб к системе отопления из металлических, то нужно воспользоваться фланцами, у них другая схема установки. Они на одной стороне имеют резьбу – для врезки в стальные трубы, а на втором – гладкий затвор, для установки на пластик.

Чтобы сделать центральное отопление из полипропиленовых труб, нужно купить все составляющие, цена на которые зависит от производителя и типа армирования, ниже представлен небольшой рейтинг:

Марка	Диаметр	Цена, рубли
Kalde (Кальде)	PN20 D20 Kalde	65
Valtec (Вальтек)	VALTEC PPR PN 20	80

Естественно, размеры напрямую влияют на стоимость полипропиленовых труб для отопления. Например, Кальде с диаметром 75 мм стоит около 800 рублей/метр. Продажа этого оборудования производится в фирменных магазинах.

Трубы из полипропилена – разновидности и маркировка

В предыдущем разделе статьи уже было упомянуто, что существует множество разновидностей полипропиленовых труб. Они отличаются друг от друга по типу добавок, привнесенных в полимер на производстве, по диаметру, толщине стенок, наличию и виду армирования и предназначению. Всю эту информацию можно получить, изучив маркировку, нанесенную на внешней стороне полипропиленовых труб. Попробуем внести больше ясности в эти коды из букв и цифр.

Маркировка на трубах из полипропилена

Начинается маркировка полипропиленовых труб с названия фирмы-изготовителя. Затем указывается сортамент полимера, из которого изготовлено изделие. С видами полипропилена, используемыми при производстве труб, вы можете ознакомиться далее.

1. PPH или PP – гомополимерный полипропилен. Самая простая разновидность данного материала. Обладает высокой прочностью и жесткостью. Трубы с маркировкой PPH или PP следует использовать только для холодного водоснабжения и исключительно внутри отапливаемых помещений – материал плохо воспринимает как очень высокие, так и очень низкие температуры.
2. PPB – блок-сополимеры полипропилена. По сравнению с предыдущим сортаментом, обладают лучшими показателями термоустойчивости и гибкости при той же прочности. Рекомендуется к использованию в трубах холодного водоснабжения и «теплых полах». Но для линий ГВС и отопления использовать PPB-полипропилен нежелательно.
3. PPR – рандом-сополимеры полипропилена, также известные как статические сополимеры. Отличается наилучшими показателями термоустойчвости. PPR-трубы являются универсальными и подходят как для холодного, так и для горячего водоснабжения и отопления (где постоянная температура не превышает +90-95°С).

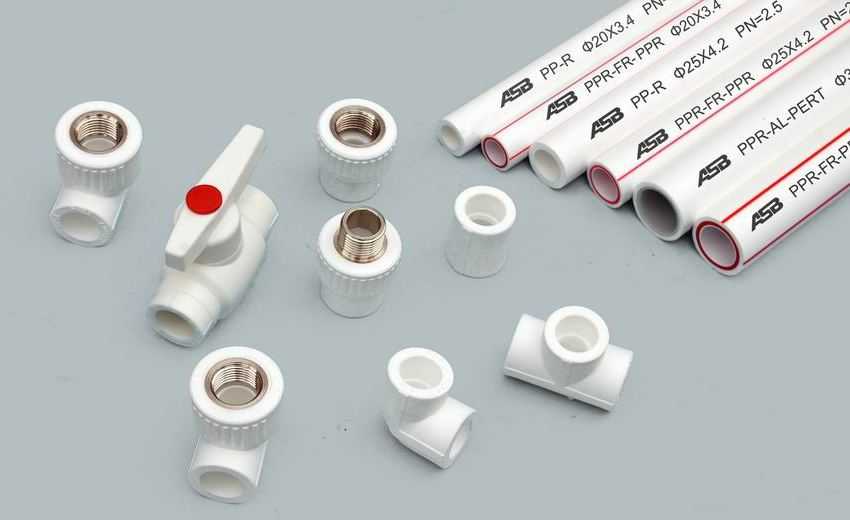

PPR-трубы

Армированные полипропиленовые трубы

Полипропиленовые трубы с алюминиевым армированием. Также известны как Stabi

Трубы, армированные стекловолокном, для отопления

Полипропиленовые трубы со стекловолоконным армированием

Также маркировка полипропиленовых труб должна содержать в себе код, обозначающий рекомендуемую сферу применения изделия. Он представляет собой сочетание букв PN и двух цифр.

Таблица. Общепринятые коды, обозначающие сферу применения труб из полипропилена.

Буквенно-цифровой код	Обозначение
PN10	Недорогие тонкостенные трубы, рассчитанные исключительно на линии холодного водоснабжения. Максимально допустимое давление – 10 атм. В силу не самых лучших эксплуатационных характеристик, большого распространения не получили.
PN16	Более совершенные полипропиленовые трубы. Выдерживают давление до 16 атм и температуру до +60°С. Как и PN10, их следует применять исключительно для линий с холодной водой.
PN20	Универсальные полипропиленовые трубы, не теряющие свою прочность и прочие характеристики при давлении до 20 атм и температуре до +95°С. Наиболее распространенный вариант изделий, подходит в равной степени для холодного и горячего водоснабжения.
PN25	Наиболее совершенный подвид полипропиленовых труб. Как правило, имеет армирование. Успешно выполняет свои функции при температуре +95°С. Выдерживает давление до 25 атм. Подходит для напорных трубопроводов в линиях отопления и горячего водоснабжения.

ПП изделия подходят для устройства отопительных систем

Также на полипропиленовых трубах маркируют их внутренний диаметр и толщину стенок

При покупке следует обращать внимание на данные характеристики и приобретать все комплектующие и фитинги соответствующих размеров. Выбор диаметра и толщины стенок полипропиленовых труб зависит от нескольких факторов

1. Длина системы – чем она короче, тем меньший внутренний диаметр водопроводных труб допустим и наоборот. В качестве примера: для систем до 10 м подходят изделия с сечением 20 мм, от 10 до 30 м – 25 мм. А для водопровода протяженностью от 30 м подойдут только те полипропиленовые трубы, чей внутренний диаметр составляет 32 мм и более.
2. Количество потребителей горячей и холодной воды на линии и их показатели расхода – чем они выше, тем больше должен быть внутренний диаметр полипропиленовых труб.
3. Количество поворотов, стыков, фитингов и других подобных элементов в схеме водопровода.
4. Давление и температура воды в магистрали.

В некоторых случаях имеет смысл выполнить предварительный гидравлический расчет всей системы водопровода в доме или в квартире.

Таблица типовых размеров труб из полипропилена марок PN10, PN20 и PN25

Отопление в частном доме из полипропиленовых труб своими руками: особенности отдельных работ

Для соединения конструкции понадобится «паяльник». Этот аппарат можно взять в аренду вместе с набором насадок. Их вставляют в отверстия нагревательного элемента и включают электропитание. Детали из полимера нагревают, снимают с насадки и соединяют вместе без лишнего давления и нарушения геометрии. Все временные интервалы и другие параметры должны соответствовать рабочей инструкции.

Далее приведены сведения по одному размеру трубы:

• Температура нагрева, °C – 260.
• Наружный диаметр, мм – 20.
• Время нагрева, с – от 4 до 5.
• Интервал от момента отделения изделия до присоединения к другой нагретой поверхности, с – от 3 до 4.
• Выдержка, в течение которой материал утратит пластичность, с – от 100 до 120.

Армирование полипропиленовых труб стекловолокном не создает дополнительных трудностей при соединении деталей. Их можно разрезать обычной ножовкой по дереву. Если имеется внутренний слой из алюминия, необходимо край делать очень ровным. Для этого применяют специальный инструмент.

Разводка полипропиленовых труб

Полипропиленовые трубы используют для монтажа гребенки холодной или горячей воды, отопления. Выбор диаметра в каждом случае индивидуален — зависит от объема жидкости, которую необходимо прокачать в единицу времени, требуемой скорости ее движения (формула на фото).

Формула расчета диаметра полипропиленовых

Расчет диаметров труб для систем отопления — это отдельная тема (определять диаметр надо после каждого ответвления), для водопроводов все проще. В квартирах и домах для этих целей используют трубы диаметром от 16 мм до 30 мм, причем самые ходовые — 20 мм и 25 мм.

Считаем фитинги

После определения диаметра считается общая протяженность трубопровода, в зависимости от его строения докупаются фитинги. С длиной труб все относительно просто — измеряете протяженность, добавляете около 20% на погрешность и возможные браки в работе. Чтобы определить, какие фитинги нужны, требуется схема трубопровода. Нарисуйте ее, обозначив все отводы и приборы, к которым требуется подключаться.

Пример разводки полипропиленовых труб в ванной

Для подключения ко многим приборам требуется переход на металл. Есть и такие полипропиленовые фитинги. У них с одной стороны латунная резьба, с другой — обычный фитинг под пайку. Сразу надо смотреть диаметр патрубка подключаемого прибора и тип резьбы, которая должна быть на фитинге (внутренняя или наружная). Чтобы не ошибиться лучше все записывать на схеме — над тем отводом, где будет установлен данный фитинг.

Далее по схеме считается количество «Т» и «Г» образных соединений. Для них покупаются тройники и уголки. Бывают еще крестовины, но они применяются редко. Уголки, кстати, есть не только под 90°. Есть по 45°, 120°. Не забудьте про муфты — это фитинги для стыковки двух отрезков труб. Не забывайте, что полипропиленовые трубы совершенно не эластичны и не гнутся, потому каждый поворот делают при помощи фитингов.

Когда будете закупать материалы, договоритесь с продавцом о возможности замены или возврата части фитингов. Проблем обычно не возникает, так как даже профессионалы не всегда могут сразу точно определиться с требуемым ассортиментом. Кроме того, в процессе монтажа иногда приходится менять структуру трубопровода, а значит, меняется набор фитингов.

Компенсатор для горячего водопровода и отопления из полипропиленовых труб

Полипропилен имеет довольно значительный коэффициент температурного расширения. Если монтируется полипропиленовый горячий водопровод или система отопления, требуется сделать компенсатор, при помощи которого будет нивелироваться удлинение или укорочение трубопровода. Это может быть фабричная петля-компенсатор, или собранный по схеме компенсатор из финигов и кусков труб (на фото выше).

Способы укладки

Есть два способа монтажа полипропиленовых труб — открытый (по стене) и закрытый — в штробах в стене или в стяжке. По стене или в штробе трубы из полипропилена крепят на держатели-клипсы. Они есть одинарные — для укладки одной трубы, есть двойные — когда две ветки идут параллельно. Крепятся на расстоянии 50-70 см. Труба в клипсу просто вставляется и держится благодаря силе упругости.

Крепление полипропиленовых труб к стенам

При укладке в стяжку, если это теплый пол, трубы крепят к армирующей сетке, другого дополнительного крепления не требуется. Если замоноличиваться будет подводка к радиаторам, трубы можно не крепить. Они жесткие, свое положение даже при заполнении теплоносителем не меняют.

Вариант скрытой и наружной проводки в одном трубопроводе (за ванной проводку сделали открытой — меньше работы)

Нюансы пайки

Сам процесс сварки полипропиленовых труб, как вы видели, труда особого не оставляет, но вот тонкостей есть очень много. Например, непонятно, как при стыке труб подгонять участки так, чтобы трубы были ровно той длины, которая требуется.

Другой момент сварки полипропиленовых труб — пайка в труднодоступных местах. Не всегда есть возможность надеть на паяльник с двух сторон трубу и фитинг. Например, паяем в углу. Паяльник, приходится засовывать в угол, с одной стороны насадка упирается прямо в стену, фитинг на нее не натянешь. В этом случае ставят второй комплект насадок такого же диаметра и на нем греют фитинг.

Как паять полипропиленовые трубы в труднодоступном месте:

Как перейти с железной трубы на полипропилен:

Как правильно крепить трубопровод?

Хорошая разводка отопления или водопровода – это не только качество соединения, но и реализация знаний, как монтировать собранные полипропиленовые трубы.

Правильное крепление пластиковой разводки к стенам предотвратит её провисание и деформацию при нагреве горячей водой.

При ремонте иногда приходится с силой выдергивать трубу из клипс, поэтому дюбели должны прочно фиксировать этот небольшой элемент у стены

Для фиксации труб применяются: клипсы (одинарные, наборные, с зажимом) и хомуты (на шпильке, спаренные, пристенные).

На рынке постоянно появляются новые модели, поэтому выбор хомутов и клипс лучше производить непосредственно в магазине. Клипсы в основном обеспечивают свободное движение труб вдоль оси, а хомуты прочно фиксируют их в одном положении.

Особенно опасным последствием неправильного монтажа является пренебрежение термическим растяжением труб.

Длина простых ПП труб может изменяться при нагреве на 10-15мм/1м. При их жесткой фиксации происходит деформация в местах спаек, что может привести к разрыву соединения. Для снятия напряжения используются такие виды компенсаторов:

• Z-образные;
• П-образные;
• Г-образные
• кольцевые.

Правила работы с компенсатором:

Галерея изображений

Фото из

Г-образный угловой компенсатор

Z-образный трубный компенсатор

Кольцевой вид компенсатора для трубопровода

П-образный самодельный компенсатор

После пайки компенсаторов и крепления труб к хомутам и клипсам можно приступать к испытаниям собранной системы.

↑ Полипропиленовые трубы и фитинги

Теплоноситель в водяном контуре отопления сильно нагревается, в результате чего полипропиленовые трубы сильно удлиняются. Поэтому из простого полипропилена трубы для отопления делать нельзя, для этого используют специальный армированный полипропилен. Его армируют стекловолокном или алюминием.

За счет полипропиленовых труб горячая вода самотёком или с помощью электронасоса транспортируется от котла отопления к батареям, после чего поступает обратно. В процессе проектирования контура отопления нужно уделить внимание:

• Диаметру труб. Чем он больше, тем меньше у труб гидродинамическое сопротивление, поэтому теплоноситель можно транспортировать на большие расстояния.
• Материалу изготовления. Для сборки «тёплого пола» подойдут трубы из сшитого полиэтилена, для обвязки батарейного контура отопления можно использовать усиленные стекловолокном изделия, для обвязки котла необходимо использовать более устойчивую к высоким температурам трубу PPS. Обвязывать твердотопливный котел нужно металлическими трубами.
• Протяжённости прямых участков. Полипропилен имеет один значительный минус — линейное расширение. В процессе нагрева участки трубопровода из него удлиняются, поэтому не нужно их жёстко крепить к стенам и полу на протяжённых ровных участках. Также надо предусмотреть в нужных местах специальные компенсационные петли.

Полипропилен используется практически во всех системах отопления. Он подходит для обустройства контура отопления с регистрами и для установки системы тёплого пола.

Полипропилен не подходит для систем с температурой нагрева теплоносителя более 95°C и с рабочим давлением больше 10 атм.

Технические характеристики армированных полипропиленовых труб:

Классификация и расчетные параметры

Существующими нормами ГОСТ (ISO10508) установлена классификация полипропиленовых рукавов, исходя из которой этот материал допустимо применять в определённых условиях эксплуатации.

Маркировка ПП труб чётко указывает эксплуатационные параметры

Принимая во внимание это обозначение, легко и просто подобрать материал под конкретную конфигурацию отопительной системы. Длинномерные полипропиленовые изделия делят на 4 класса (1,2, 4,5) по типовым областям применения и по значениям рабочего давления (4,6,8,10 АТИ):. Длинномерные полипропиленовые изделия делят на 4 класса (1,2, 4,5) по типовым областям применения и по значениям рабочего давления (4,6,8,10 АТИ):

Длинномерные полипропиленовые изделия делят на 4 класса (1,2, 4,5) по типовым областям применения и по значениям рабочего давления (4,6,8,10 АТИ):

• класс 1 (системы горячей воды до 60°);
• класс 2 (системы горячей воды до 70°С);
• класс 4 (напольный обогрев и радиаторные системы до 70°С);
• класс 5 (радиаторные системы до 90°С).

Например, требуются полипропиленовые трубы, чтобы сделать низкотемпературную систему отопления. Тогда по обозначению на внешней поверхности труб можно определить подходящий материал.

Для данного случая вполне подойдут рукава с обозначением – Class 4/10, что соответствует граничному температурному параметру 70ºС и допустимой границе рабочего давления – 10 АТИ.

Промышленность, как правило, производит изделия универсального назначения. Изготовленными продуктами поддерживается обширная классификация. В документации на такой материал маркировка ПП труб указывается стандартным перечислением допустимых параметров (Class 1/10, 2/10, 4/10, 5/8 bar).

Каждый фирменный продукт имеет на внешней поверхности обозначение класса применения, которым фактически определяются эксплуатационные параметры будущей конструкции домашнего отопления

Таким образом, рассчитывая сделать отопление в доме из полипропилена своими руками, главный материал обычно выбирается мастером в прямой зависимости:

• от запланированных эксплуатационных параметров;
• от способов нагрева теплоносителя;
• от применяемой системы регулирования.

Желательно также рассчитать срок эксплуатации будущей отопительной системы, применяя параметры:

• верхние значения Траб и Pраб;
• толщину стенки труб;
• наружный диаметр;
• коэффициент безопасности;
• продолжительность отопительного сезона.

В среднем, срок эксплуатации полипропилена должен составить не менее 40 лет.

Важные нюансы монтажа полипропилена

Как правильно провести отопление в частном доме из полипропилена? Непосредственно возле котла трубы должны быть металлическими и арматура тоже. Пластиковый кран ставить нельзя, он быстро износится и потечет. Можно установить бронзовый кран и резьбовой переходник, а далее – полипропиленовую трубу.

Подключать трубопровод к котлу следует через «американку». При монтаже распределительного коллектора пластиковые краны не рекомендуется устанавливать рядом с отводящими тройниками, иначе при поломке крана придется переделывать весь узел.

Схема монтажа отопления из полипропилена.

Перед тем, как провести отопление в частном доме своими руками из полипропилена, составьте схему жилой площади и привяжите к ней каждый элемент разводки. Доступ к частям системы должен быть свободным на случай ремонта, отключения, замены.

Грязевой фильтр ставят только на горизонтальном участке «головкой» вниз (для удобной очистки). С обеих сторон от фильтра устанавливают отсекающие краны, чтобы для чистки не пришлось сливать воду из контура.

Расстояние между соседними трубами должно быть не меньше 5 сантиметров. Трубы крепят к стене с промежутками между опорами, величина которых зависит от сечения трубы и ее типа (армированная, неармированная). Для обычной трубы сечением 2 см шаг равен 60 см, для армированной – 1,2 метра. При диаметре 5 см – 1,2 и 1,9 соответственно.

Перед тем как самому сделать отопление в частном доме из полипропилена, учтите особенность труб ПП – линейное расширение материала, равное 0,15. При нагреве длина трубопровода увеличивается, это приводит к его деформации.

При длине цельного участка больше 5 метров необходима установка компенсатора. Можно изготовить компенсатор из отводов под прямым углом ( форме буквы П) или использовать готовую петлю из полипропилена (т.н. «калач»).

По причине термического расширения значительную часть опор для труб ПП делают подвижными (пластмассовые клипсы). Если компенсатор П-образный, по обе стороны отводов монтируют подвижные опоры. Далее, на прямых участках – неподвижные, на перекладине буквы П тоже неподвижную.

Аналогично для «калача». При расширении меняют форму «колена» компенсатора, деформация магистрали не происходит. Компенсаторы ставят строго петлей вниз, чтобы избежать завоздушивания.

Система отопления из полипропиленовых труб

Технические характеристики объекта и количество выделенных средств влияет на схему монтажа отопления. В квартирах многоэтажных зданий она соединяется с Центральной теплосетью, а в частных домах — с индивидуальным котлом. Независимо от вида объекта система может иметь одно из трех исполнений.

Однотрубная

Система отличается простым монтажом и количеством материалов. В ней монтируется одна труба для подачи и возврата, что сокращает число фитингов и крепежных элементов.

Она представляет собой один замкнутый контур с поочередным вертикальным или горизонтальным размещением радиаторов. Второй тип применяется именно в частных домах.

При прохождении через каждый радиатор у теплоносителя уменьшается температура. Поэтому однотрубный контур не способен равномерно обогревать весь объект. Существует также сложность регулирования температуры, так как не учитывается фактор теплопотерь.

Если радиаторы подключены не через вентили, то при ремонте одной батареи подача тепла прекращается по всему объекту. При устройстве такой сети в частном доме выполняется подключение расширительного бака. Он позволяет компенсировать изменение давления в системе.

Однотрубный контур допускает установку радиаторов с регуляторами температуры и термостатическими клапанами, позволяющими корректировать потери тепла. Монтируются также шаровые краны, вентили и байпасы для ремонта отдельных участков теплового контура.

Двухтрубная

Система состоит из двух контуров. Один из них для подачи, а второй — для возврата. Поэтому монтируется большее количество труб, запорной арматуры, фитингов, расходных материалов. Это увеличивает время монтажа и бюджет.

К плюсам 2-х трубной сети относится:

• Равномерное распределение тепла по всему объекту.
• Минимальные потери давления.
• Возможность установки насоса небольшой мощности. По этому, циркуляция теплоносителя может происходить самотеком.
• Ремонт отдельного радиатора возможен без отключения всей системы.

2-х трубная система использует попутную или тупиковую схему движения теплоносителя. В первом случае разрешено устанавливать батареи с одинаковой теплоотдачей или радиаторы с разной мощностью, но с термостатическими клапанами.

Попутная схема применяется, если тепловой контур имеет большую длину. Тупиковый вариант используется при коротких магистралях. При устройстве 2-х трубной сети необходимо устанавливать радиаторы с кранами Маевского. Элементы позволяют сбрасывать воздух.

Коллекторная

В такой системе используется гребенка. Она является коллектором и устанавливается на подаче и возврате. Это двухтрубный тепловой контур. Монтируется отдельная труба, как для подачи теплоносителя к каждому радиатору, так и для возвращения остывшей воды.

Система может состоять из множества контуров, количество которых зависит от числа батарей.

При устройстве коллекторного теплового контура выполняется установка расширительного бака. Он вмещает минимум 10% всего используемого объема теплоносителя.

При монтаже также применяется коллекторный шкаф. Его стараются расположить на равном удалении от всех батарей.

Каждый контур в коллекторной системе представляет собой отдельную гидравлическую систему. Она имеет свою запорную арматуру. Это позволяет отключить любой из контуров без остановки работы всей системы.

Коллектор

Достоинства коллекторной сети:

• Имеется возможность регулировать температуру нагрева любого из отопительных приборов без ущерба для остальных батарей.
• Высокий КПД системы благодаря прямой подаче теплоносителя к каждому радиатору.
• Предоставляется возможность применять трубы с меньшим поперечным сечением и менее мощный котел из-за высокого КПД системы. Поэтому снижаются расходы на покупку оборудования, материалов и эксплуатацию сети.
• Простой проектный процесс, без сложных расчетов.
• Возможность устройства теплого пола. Это позволяет создать более эстетичный интерьер, так как не нужно устанавливать традиционные батареи.

Для устройства коллекторной системы потребуется большое количество труб, фитингов и запорной арматуры. Обязательно также нужно будет приобрести гребенки, циркуляционный насос, расширительный бак и шкаф для коллекторов.

Большое количество элементов увеличивает трудоемкость монтажного процесса. Установка батарей выполняется вместе с кранами Маевского для предотвращения завоздушивания каждого из контуров.

Виды и характеристики полипропиленовых труб для отопления

На сегодняшний день производитель предлагает довольно широкий ассортимент подобных изделий

На это обязательно нужно обращать внимание при приобретении – ведь конструктивные различия влияют и на условия эксплуатации полипропиленовых труб. Такие изделия могут быть как однослойными, так и многослойными

Начнем с однослойных, как самых простых. Они могут быть с маркировкой:

1. PPH – это самый простой вид, применяемый для монтажа трубопроводов промышленного назначения, а также холодного водоснабжения.
2. PPВ – Немного более сложный тип. Эти трубы подходят для монтажа отопления, что так же не исключает их применение в системах холодного водоснабжения.
3. PPR – Область применения этих труб уже немного шире, чем у предыдущих. Разрешается использование в системах не только холодного, но и горячего водоснабжения.
4. PPs – самые сложные по составу. Допустимый предел температуры – до +95°С. Подобные трубы можно использовать даже в парных. Из недостатков можно отметить довольно высокую стоимость.

Многослойными называют армированные полипропиленовые трубы для отопления – между слоями пластика прокладывается стеклоткань или алюминий. Такие сантехнические изделия уже можно изгибать, хотя и варятся они не хуже, чем однослойные.

Это двухслойный армированный полипропилен для систем отопления

Армирование может быть следующим:

• внешнее – сплошной алюминий;
• внешнее – перфорированный алюминий;
• внутреннее – алюминиевый лист;
• внутреннее – стекловолокно;
• композитными материалами.

Статья по теме:

Какие трубы для отопления лучше выбрать. В статье мы подробно разберем основные критерии выбора, какие существуют виды труб, их достоинства и недостатки, чем и как утеплить систему отопления, советы профессионалов.

Следует понимать, что внешнее армирование в достаточной степени затрудняет пайку трубопровода (покрытие в местах варки приходится снимать), а значит лучше обратить внимание на изделия со стекловолокном или композитами. Какие пропиленовые трубы для отопления лучше, решать конечно каждому лично, но если обратить внимание на характеристики, то у армированных стекловолокном конкурентов нет

Ведь в этом случае изделие в принципе не может расслоится. Причиной этому становится то, что волокно при изготовлении в буквальном смысле впаивается в полипропилен, а не склеивается со слоями, как это происходит с алюминиевой прослойкой

Какие пропиленовые трубы для отопления лучше, решать конечно каждому лично, но если обратить внимание на характеристики, то у армированных стекловолокном конкурентов нет. Ведь в этом случае изделие в принципе не может расслоится

Причиной этому становится то, что волокно при изготовлении в буквальном смысле впаивается в полипропилен, а не склеивается со слоями, как это происходит с алюминиевой прослойкой.

Внутреннее армирование алюминием – полипропиленовое изделие в разрезе

Стандартные размеры и диаметры полипропиленовых труб

Главное, что следует понимать, если решено заменить магистраль отопления в доме с металлической на полипропиленовую, это разницу внешних размеров. Совпадать должен именно внутренний диаметр, внешний при этом будет отличаться. Происходит это по причине того, что стенки у полипропиленовых труб толще, чем у стальных. При разводке отопления в домах чаще всего используются изделия, сечением от 32 до 40 мм. Если же речь идет о теплом поле, то в этом случае достаточно 16 мм.

Мнение эксперта
Андрей Павленков
Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»

“Внутренний диаметр полипропиленовых труб для отопления частного дома, представленных на российских прилавках, всегда идентичен сечению старых стальных труб. Это сделано для удобства замены старых коммуникаций.”

Есть еще один нюанс, который следует учитывать при приобретении подобного материала. Размер ПП трубы обычно указывается именно по внешнему диаметру, а значит очень легко можно ошибиться. В результате придется либо снова отправляться в магазин и менять трубы (если это возможно), либо вновь платить деньги и приобретать то, что нужно. Чтобы этого не произошло нужно поступить следующим образом. Зная необходимый внутренний размер требуется уточнить наружный диаметр ПП трубы и вычесть из него две толщины стенки. Именно таким образом и получим необходимые нам данные.

Ассортимент полипропиленовых изделий на прилавках магазинов довольно широк
