Можно ли ставить вытяжку на кухне с газовой колонкой

Как установить и спрятать газовую колонку на кухне

Любое газопотребляющее оборудование считается потенциально опасным. В СНиП и СП подробно описаны правила, ограничивающие размещение котлов и водонагревателей, а также требования к правильной установке газовой колонки на кухне. В частности, в строительных нормах оговаривается:

минимальная площадь;
тип помещения;
размещение относительно газовой плиты и холодильника;
возможность скрытия труб и водонагревателя кухонным фасадом.

Как правильно повесить колонку на кухне

Удаление продуктов горения — требуется наличие естественной вентиляции. Система дымоудаления не должна быть принудительной. В качестве трубы запрещается использовать гофру. Рекомендована сталь: нержавеющая или оцинкованная.
Запрещается вешать колонку над холодильником, газовой плитой, раковиной. Минимальное расстояние между приборами не менее 0,4 м. Исключение малогабаритная кухня с газовой колонкой, менее 6 м². В таких помещениях допускается подключение водонагревателя над мойкой.
Объем кухни не менее 21 м³, при условии, что мощность водонагревателя не превышает 10 кВт, и установлена 4-х конфорочная газовая плита.
Фартук на кухне изготавливаются из огнестойких материалов. Подойдет керамическая плитка, штукатурка.

Можно ли объединить кухню с комнатой если есть газовая колонка

Обязательно наличие двери в помещение с установленным газопотребляющим оборудованием, а также перегородки между колонкой или котлом и жилыми комнатами (30.12.2009 № 384-Ф3 «Технический регламент о безопасности зданий и сооружений).
Объединение с гостиной возможно только при условии, что полученное помещение не будет использоваться в качестве спальни. Предусматривается раздвижная ширма.

Можно ли закрыть колонку фасадом

Закрывать проточный газовый водонагреватель фасадом кухни нельзя. Колонку допускается встроить в незакрывающийся короб. Некоторые потребители просто снимают дверцу шкафа перед приходом инспектора и открывают ее каждый раз при пользовании нагревателем.
Короб не должен иметь нижней и верхней части, чтобы обеспечить полноценный приток воздуха и не вызвать пожар по причине нагрева воспламеняющегося материала шкафчика от греющейся поверхности дымохода.
Разводка газовой трубы на плиту и колонку не должна быть скрыта глухим коробом. Необходим доступ посредством ревизионного люка или открывающейся дверцы.

Как скрыть газовую колонку на кухне

Можно ли делать натяжной потолок на кухне с газовой колонкой

расстояние от газовой колонки до натяжного потолка минимум 30 см;
выдерживаемая без деформации материала потолка температура нагрева 70°С;
если дымоход выходит в потолок, возле трубы оставляют зазор не менее 30 см по окружности.

Какой потолок лучше сделать на кухне с колонкой

Потолок из гипсокартона — поверхность шпаклюют, после чего окрашивают. Если дымоход подходит к потолку. Обои клеить запрещено.
Подвесной потолок системы «Армстронг» — на данный момент материалу присвоен класс НГ (негорючий). Панели не возгораются самостоятельно и не могут поддерживать горение. Хороший вариант для обустройства кухни.
Панели ПВХ на потолке — в случае кухни с встроенной газовой колонкой этот вариант облицовки недопустим. Панели быстро воспламеняются и при горении выделяют токсичный газ. Пластиковый потолок прямо противоречит действующим строительным нормам и правилам пожарной безопасности.

Как разместить на кухне холодильник и колонку на газе

вытяжки для кухни 60 см |
вытяжки кухонные 90 см |
кухонные вытяжки 50 см |
вытяжка эликор аметист |
вытяжка эликор вента |
эликор интегра |
elikor квадра |
elikor оникс |
эликор оптима |
эликор ротонда |
elikor эпсилон |
эликор аквамарин |
эликор бельведер |
другие |
вытяжки плоские |
вытяжки подвесные |
классические вытяжки |
купольные вытяжки |
вытяжка угловая |
угольные вытяжки |
вытяжка встраиваемая в шкаф |
как выбрать вытяжку на кухню |
лучшие кухонные вытяжки |
кухонные вытяжки отзывы |
угольный фильтр для вытяжки |
установка вытяжки |
короб для вытяжки |

Контакты

Официальное представительство Elikor Эликор в Москве

Единый тел. +7 495 268-02-32

Искусственная вентиляция

Дополнительная тяга в вытяжной системе создаётся с помощью вентиляторов. Их мощность и число зависит от нагрузки воздуха на канал и объёма помещения.

мощность берётся из расчёта: максимальная нагрузка плюс запас 25-30%:

max * 1,25, где max – максимальная нагрузка;

число устройств подбирают соразмерно с необходимым для прокачки объёмом воздуха (объём помещения увеличить в три раза):

(h + b + l) * 3, где h – высота потолка, b – ширина, l — длина;

учитываются длина дымохода, его геометрия и количество изгибов.

Вентилятор защищают установочным коробом. Этот короб делают из негорючих и нержавеющих материалов. Обычно используют медные или алюминиевые сплавы.

Конструирование искусственной вентиляции аналогично монтажу естественной. После установки приточной трубы производится установка канального вентилятора. Следом строители прокладывают проводку для питания двигателя, установить датчики, шумопоглотитель и фильтр. Так же, как и при монтаже естественной вентиляции, на обоих концах трубы крепятся решётки. Аналогично устанавливается прибор для вытяжной трубы, с тем лишь учётом, что воздух вытягивается, а не нагнетается.

Искусственная вентиляция требует постоянных затрат на электроэнергию. Иногда при строительстве экономят, устанавливая вентилятор только на вытяжку или только на приток воздуха. Однако более эффективная циркуляция обеспечивается использованием и того, и другого.

Автоматическая система вентилирования позволяет выключать вентиляторы вместе с остановкой работы котла и включать их вместе с запуском.

Пошаговая инструкция по сооружению дымоотводящей системы

Для ввода в эксплуатацию оборудования необходимо учитывать вентиляцию помещения. При отсутствии воздухообмена принудительная турбо вытяжка устанавливается обязательно. Без нее ввод газового котла в эксплуатацию невозможен. Мы рассмотрим, как устанавливается вытяжка для газового котла в частном доме на примере коаксиального дымохода. Длина трубы от котельной до улицы для такого типа вытяжки не бывает больше двух метров.

Приступая к работе, убедитесь в соответствии монтажа газового котла правилам и нормам, утвержденным проверяющими организациями, дабы избежать переделывания всего энергоузла.
Выберите подходящий материал для вытяжки, учитывая параметры газоотвода: входное отверстие газового котла = диаметру трубы.
Рассчитывая мощность вентиляторов и их количество, учитывая насколько длинная вытяжка, количество колен в ее строении, и положение в пространстве относительно горизонта, на какой высоте располагается в помещении вытяжная труба.
Не забываем про особенности бюджетной техники, указанные в техпаспорте.
Все материалы, используемые в работе, должны быть огнеупорные и не поддаваться коррозии.
Убедившись в целостности всех деталей, приступаем к сборке. Присоединяем колено дымохода к патрубку газового котла, используя тройник.
Для наращивания коаксиальной трубы и соединения всех ее частей используют специальные обжимные хомуты и огнеупорные герметики.
Турбо-вытяжка используется в случае, если в геометрии трубопровода присутствует более двух колен. Это помогает сохранить КПД газового котла. Вентилятор и все датчики устанавливаются после монтажа приточной трубы.
Монтаж коаксиальной трубы вне здания ничем не отличается от монтирования обычного сендвич дымохода.

Рекомендуем ознакомиться: Вентиляционная решетка с обратным клапаном

Вне здания

Проложив магистраль для вытяжного устройства в доме, конструкция вытяжки для газового котла уходит на улицу.

Как только труба была выведена на улицу сквозь отверстие в стене, его необходимо закрыть специальными металлическими пластинами. Оставшееся пространство между трубой и стеной заполняется минеральной ватой.
Теперь устанавливаем тройник. Нижнее отверстие закрывается заглушкой с ревизией для очистки трубы.
Наращиваем дымоход до нужной длины путем соединения деталей с помощью специального герметика и хомутов с прокладками. По мере роста трубы крепим ее на специальные кронштейны.
Устанавливаем защитный конус на верхушке дымоотвода и дополнительно крепим на растяжки в тех местах.
Если конструкция дымохода не была покрыта специальной краской на производстве, это можно сделать в домашних условиях. Делается это для защиты металла от воздействия окружающей среды.

Посмотреть, как подключить газовую колонку к системе дымохода и как его собрать, можно на видео.

Внутри дома

Внутри дома монтаж коаксиального дымоотвода, подробно, с комментариями, был описан выше. Единственный шаг, который вам осталось сделать – это соединить между собой две трубы уличную и комнатную методом наращивания. Для дополнительной изоляции рекомендуется использование специального металлического скотча.

Хочется отметить важное преимущество коаксиального дымохода – это отсутствие дополнительных дырок в кровле или стене вашего жилья

Основные нормы и требования

Поскольку прибор использует топливо повышенной опасности, на его установку и эксплуатацию накладываются жесткие нормы и правила. По закону все работы, от внесения изменений в проект до подключения колонки, должны выполнять организации или специалисты, имеющие лицензию на такой вид деятельности.

При правильном оформлении технической документации, выполнении всех требований и условий, демонтаж старой и установка новой колонки не представляют большой сложности.

Технические условия на установку водонагревателя продиктованы, в первую очередь, безопасностью использования газового оборудования. Нормы и требования к замене старой газовой колонки на новую оговариваются инструкциями завода-изготовителя, строительными нормами и правилами газоснабжения СНиП 2.04.08-87*.

№1 — требования к помещению

Проточный газовый нагреватель устанавливается на кухне, либо в другом нежилом помещении объемом не менее 7,5 куб. м, при наличии притока воздуха через вентиляционную решетку площадью от 0,03 кв.м.

Как улучшить вентиляцию своими руками?

Существует несколько вариантов, которые позволят улучшить воздухообмен в квартире хрущевки: с помощью вытяжки, вентиляторов и т.д. Стоит отметить, если монтаж технических средств можно выполнить самостоятельно, то их подбор следует доверить только специалисту, в противном случае воздухообмен в квартире может быть нарушен.

С применением вентилятора

Когда вентиляция исправна, но ее эффективности не хватает для работы всех современных систем, проблему воздухообмена решают вентиляторы. В зависимости от назначения и функций выделяются два типа вентиляторов:

Приточные вентиляторы. Эти средства служат средством размежевания грязных воздушных масс для проникновения свежего воздуха. Устанавливаться могут у стены или окна и в любом положении, но не напротив выходного отверстия;
Вытяжные вентиляторы. Служат средством втягивания грязного воздуха в вентканал путем создания дополнительной тяги. Устанавливаются внутри выходного отверстия. В обязательном порядке закрываются решеткой, т.к. резко втянутый вентилятором большой объем нагретых тяжелых воздушных масс может застрять в вентшахте и воспрепятствовать прохождению свежего воздуха;

С применением вытяжки

Вытяжка служит дополнительным отверстием наружу, которое обеспечивает дополнительный приток свежего воздуха. Ее сооружение приемлемо, когда основная вентсистема исправна, но не справляется из-за использования современных приборов.

Приточный клапан

В местах встречи горячего воздуха помещения и холодных масс, поступивших с улицы, образуется конденсат и, чем выше разница температур, тем выше вероятность его образования. Конденсат мешает полноценному воздухообмену в помещении.

Приточный клапан создает микродавление, которое не нарушает основной воздухообмен, и одновременно выталкивает воздух в небольшом пространстве вокруг отверстия. Если простыми словами, приточный клапан – это минивентиляция с решеткой для локального воздухообмена. Устанавливается только в местах вероятного образования конденсата: батарея, газовая плита, колонка, камин. Небольшой приток холодного воздуха успевает понизить температуру наиболее горячих воздушных масс перед их взаимодействием со свежим воздухом из основной вентсистемы, что снизит уровень конденсации.

Резюме

Выбрав вытяжку, путём её тщательного подбора к цвету и дизайну кухонного гарнитура, Вы оказываетесь перед выбором: обратиться за помощью в установке к профессионалам, заплатив за установку вытяжки для кухни солидный гонорар; либо вешать её самостоятельно, предварительно прочитав нашу статью.

Самое главное, при установке кухонной вытяжки, это: объективно оценить свои силы, и возможность получения помощи от домочадцев; оценить инструментальную оснащённость перед началом работы; разобраться в приложенной к вытяжке инструкции и поверить в свои силы.

Требования нормативных документов

Согласно таблице определений НПБ 252-98 вытяжная труба для газовой колонки является соединительной для дымоотводящего патрубка аппарата и дымового канала. Соответственно она транспортирует продукты горения газа и должна отвечать требованиям, которые предъявляются к дымоходам. Их несоблюдение чревато загазованностью помещения и отравления угарным газом.

Все требования к дымоходам изложены в следующих нормативных документах:

НПБ 252–98;
Правила производства трубо-печных работ ВДПО;
СП 42-101-2003, приложение Г
СП 60.13330.2012, который является актуализированной редакцией СНиП 41-01-2003 (взамен СНиП 2.04.05–91).

Основные положения, которые непосредственно касаются дымоудаления от бытовых газовых колонок, сводятся к следующим пунктам:

Площадь сечения вытяжной трубы принимается не менее сечения выходного патрубка агрегата;
Необходимо обеспечить полную герметичность дымохода, его стойкость к коррозии и высоким температурам до 200 °C;
Прокладка соединительных труб через жилые комнаты запрещена;
Вертикальный участок вытяжной трубы на выходе из колонки должен быть высотой от 500 мм, в отдельных случаях допускается уменьшение до 250 мм;
Соединительные трубы должны быть длиной до 3 м в новых зданиях и до 6 м в существующих;
Допускается использовать не более 3-х поворотов с радиусом изгиба не меньше диаметра;
Вытяжная труба устанавливается на расстоянии от потолка или стены из несгораемых материалов не менее 5 см, если же они сгораемые или трудносгораемые, то не менее 25 см. Расстояние может быть уменьшено до 10 см за счет принятия защитных мер согласно СП 42-101-2003;
Если соединительная труба для газовой колонки проходит через неотапливаемое помещение, то необходимо использовать теплоизоляцию;
Вытяжная труба должна прокладываться с уклоном 0,01 или больше в сторону прибора.

Важно! Удаление продуктов сгорания возможно только через дымовые каналы или специально установленные дымоходы, использование вентиляционных каналов строго запрещено. Дымовые каналы устраиваются в стенах из негорючих материалов и утепляются при необходимости во избежание появления конденсата

Если подходящие стены отсутствуют или в эксплуатируемом здании не предусмотрены каналы для удаления продуктов сгорания, то устанавливают дымовую трубу насадного или коренного типа

Дымовые каналы устраиваются в стенах из негорючих материалов и утепляются при необходимости во избежание появления конденсата. Если подходящие стены отсутствуют или в эксплуатируемом здании не предусмотрены каналы для удаления продуктов сгорания, то устанавливают дымовую трубу насадного или коренного типа.

Каждое топливосжигающее устройство должно иметь отдельный дымовой канал или трубу. В отдельных случаях допускается отвод отработанных газов от колонки и котла в один дымоход с увеличением сечения трубы. При этом ввод продуктов сгорания в канал должен производиться на разных уровнях на расстоянии не менее 0,75 м или на одном уровне с применением рассечки высотой 0,75 м и толщиной 0,12 м.

Дымовая труба должна быть строго вертикальной и иметь у основания съемный патрубок или карман глубиной 250 мм с дверкой для чистки сажи. При необходимости обхода существующих препятствий допускается отклонение до 30° от вертикали, при этом площадь сечения сохраняется, а вынос не должен превышать 1 м.

круглое или прямоугольное отверстие под входом в дымовой канал предназначено для чистки сажи и должно быть всегда доступно для обслуживания. Делая генеральную уборку в кухне, не забывайте открывать дверку и вычищать сажу, листья и прочий мусор.

Высота дымохода является ключевым фактором для создания хорошей тяги. Именно она является решающей в вопросе качественного удаления продуктов сгорания. Высота дымовой трубы должна определяться в соответствии со схемой, приведенной в СП 42-101-2003 (приложение Г).

Если поблизости есть более высокие здания или деревья, то необходимо дополнительно проверить высоту зоны ветрового подпора и при необходимости увеличить высоту дымоотводящей трубы. В любом случае возвышение над прилегающей частью кровли должно быть не менее 50 см, а при совмещенной (плоской) кровле – не менее 200 см.

в помещениях с герметично закрытыми окнами газовая колонка может периодически отключаться из-за недостаточного притока воздуха. Автоматика прекращает работу водонагревателя для предотвращения обратной тяги, которая может возникнуть вследствие разрежения воздуха в помещении. Для устранения проблемы достаточно держать окно кухни в режиме микропроветривания при работе колонки.

Для чего нужна вентиляция?

Некоторые собственники коттеджей и дачных домов сомневаются в необходимости вентиляции или утверждают, что для обеспечения воздухообмена достаточно открытой форточки в котельной.

Однако форточку держать открытой все время невозможно. Нередко для полноценного отвода отработанного воздуха необходима бывает механизированная вытяжка, поэтому кроме естественной вентиляции приходится устанавливать и принудительную.

Для установки газового котла подходит коридор, прихожая, кухня (по новым правилам в ванной – нельзя), но лучшим и наиболее безопасным местом считается отдельная котельная с налаженной системой вентиляции

Система отведения газов выполняет очень важные функции:

Поставляет кислород в объеме, необходимом для обеспечения процесса горения топлива. Как известно, дефицит кислорода чреват такими последствиями, как уменьшение теплоотдачи, неполное сгорание или увеличение количества требуемого топлива, преждевременный износ оборудования, засорение дымохода гарью и копотью.
Удаляет продукты горения. Часть угарного газа может проникать в помещение даже при правильной установке и эксплуатации дымохода, а критическая концентрация его в воздухе – прямая угроза здоровью проживающих в доме людей.
Выводит газ при случайном попадании его в воздух. Возможность нарушения герметичности газовых линий также не нужно упускать из виду – редко, но утечка пропана происходит. Результатом может стать или отравление жильцов, или мощный взрыв.

Защитить от негативных последствий может только продуманная, спроектированная согласно требованиям СНиП система вентиляции при установке газового котла. Благодаря приточно-вытяжному вентилированию вы защитите семью от взрыва, пожара и отравления, снизите нагрузку на котел, уменьшите расход топлива и увеличите теплоотдачу обогревательного оборудования.

Как сделать дополнительную вытяжку?

Вентиляция квартиры с пластиковыми окнами усложняется тем, что оконные проемы плотно закрываются, что почти полностью исключает поступление воздуха внутрь помещения. Чтобы избежать холода, приходится плотно закрывать все окна. В итоге вентиляция в вашей квартире работает хуже или не выполняет своих функций вовсе. Если летом можно открыть окно в режим проветривания, то зимой потребуется дополнительная вытяжка.

Сделать ее для квартиры своими руками несложно — достаточно установить вытягивающие электрические вентиляторы в отдушинах или смонтировать блок-вентилятор в качестве одной из секций короба системы.

При обустройстве вентиляции стоит учесть ряд моментов:

В кухне воздушные массы должны поступать через раструб (специальное «окно» над конфорками). В ином случае устранить неприятные запахи не получится. В системе должны стоять фильтры и нейтрализаторы «ароматов», которые время от времени требуют замены. Схема вентиляции в любой квартире должна продумываться с позиции экономии электроэнергии. Так, в туалете и ванной включение вентилятора должно осуществляться одновременно со срабатыванием выключателя

В случае если отверстия ванной комнаты и туалета объединены, придется поставить клапан-хлопушку, которая будет открываться и закрываться, когда это необходимо

Чтобы вентиляция в полной мере устраивала домочадцев, важно правильно подойти к выбору вентилятора. При расчете мощности изделия для кухни площадь нужно умножить на десять, а для ванной — на семь

В кухне желательно предусмотреть мелкую сетку, чтобы исключить проникновение насекомых.

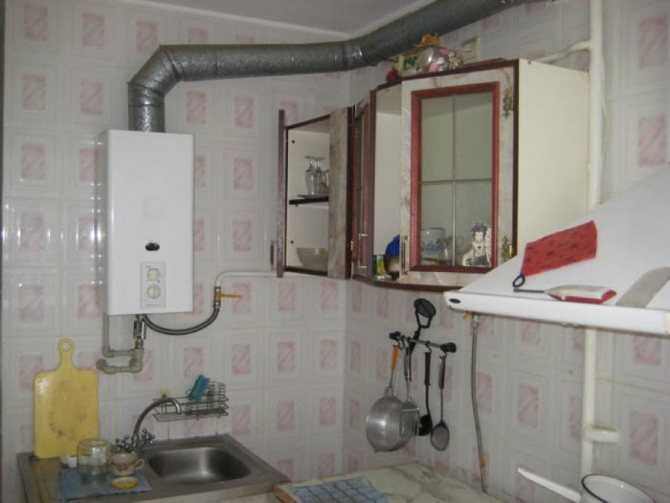

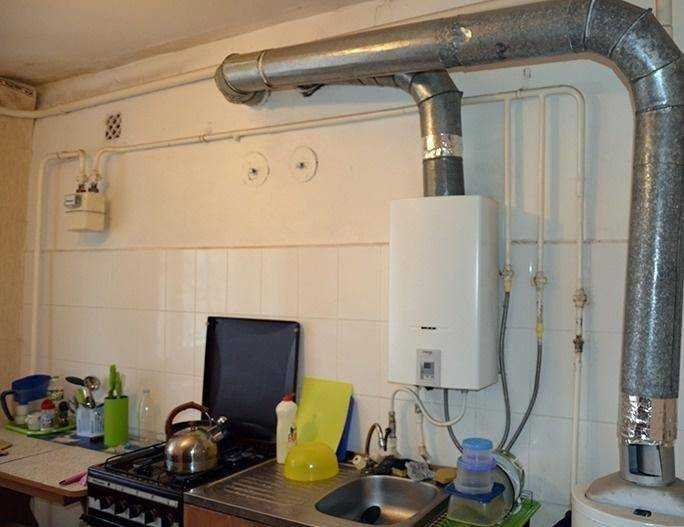

Какую гофру используют для дымоходов

Продукты сгорания в многоквартирном воде выводятся в вентиляционный канал, в частном — на улицу. В зависимости от места вывода газов, трубы делятся следующим образом:

Коаксиальные — вывод трубы организован через стену или крышу дома на улицу;

Представляет собой конструкцию из двух труб, большая из которых надета на меньшую. Через свободное пространство между трубами к огню поступает кислород с улицы.

Дымоходные — с подключением к вентиляционному каналу.

Дымоходные трубы в свою очередь могут быть гладкими стальными и гофрированными.

Гладкие стальные трубопроводы. Покрываются белой жаростойкой эмалью или оцинковываются. Максимальная длина -1.5м. Изготавливается из листовой стали минимальной толщиной 0.6мм. Из-за разницы температур в трубах образуется конденсат, замерзающий зимой. Поэтому конструкцию нужно тщательно утеплять.
Гибкие гофрированные воздуховоды. Гофрированные трубы – лучший выбор для отвода отработанных газов от колонки. Они удобны, надежны, недорого стоят. За счет малого веса и гибкости их удобно монтировать.

Стандартный диаметр гофротрубы -11 и 13см. Максимальная длина – до 3м. Если нужно смонтировать более длинный участок — детали соединяются металлизированным скотчем. Его так же можно использовать при ремонте гофры.

При выборе трубы для вытяжки необходимо учесть температуру отходящих газов. Обычно в колонке она достигает 200-300°С, таким образом рабочая температура гофры должна быть не менее 350°С.

Изготавливаются гофрированные дымоотводы из нержавеющей стали или алюминия.

Рассмотрим особенности каждого материала.

Дымоход из нержавейки:

Выдерживает нагрев до 900°С.
Нержавеющая сталь – прочный и коррозионностойкий материал;
Гофра изгибается в любую сторону, не нуждается в дополнительных фитингах.

Алюминиевые:

Многослойная конструкция из алюминиевой фольги и армирующей проволоки не уступит в гибкости нержавеющей гофре;
Температура выходящих газов не должна превышать 400° С;
Алюминий легче нержавейки и лучше растягивается;
Данные изделия уступают аналогам из нержавейки в прочности.

Использование алюминиевых труб не запрещено, но, как показывает практика, инспекторы в большинстве случаев требуют заменить алюминий на другой материал.

В любом случае, следует приобретать исключительно сертифицированную продукцию.

Как провести расчет вентиляции в частном доме

В расчете вентиляции используется такой показатель, как кратность воздухообмена. О ней уже говорилось в начале статьи. Зафиксирован данный параметр СНиПом под номером 2.08.01-89* под названием «Жилые здания». Так вот в приложении №4 дана таблица, в которой кратность воздухообмена показана в зависимости от назначения комнаты. Не будем переписывать всю таблицу, укажем основные помещения:

Помещение	Кратность воздухообмена
Жилые	3 м³/час на каждый квадратный метр площади при высоте потолков 3 м
Кухня с электроплитой	60 м³/час
Кухня с газовой плитой: 2 конфорки 3 конфорки 4 конфорки	60 м³/час 75 90
Ванная	25
Туалет	25
Совмещенный санузел	50

Теперь, что касается расчета. Для этого используется формула:

N = V x L, где

N – производительность вентиляции,
V — объем помещения,
L — кратность воздухообмена.

Обратите внимание на кратность в жилых помещениях. В принципе, получается так, что она равна «1». То есть, за один час объем воздуха в них должен поменять полностью

Отсюда получается, что производительность вентиляции должна быть равна объему комнаты

То есть, за один час объем воздуха в них должен поменять полностью. Отсюда получается, что производительность вентиляции должна быть равна объему комнаты.

Но это всего лишь расчет, который основывается на нормативах. Сама же вентиляционная система – это воздуховоды, которые и должны обеспечивать необходимую проходимость воздушных масс. Поэтому и здесь есть свои нормы. К примеру, круглая труба диаметром 150 мм, а это сечение, равное 0,016 м³, обеспечивает проходимость 30 м³/час. Этот же параметр поддерживает воздуховод прямоугольного сечения 100×100 мм. При этом такой объем поддерживает высота стояка, равная 3 м. То есть, если эта величина будет меньше, соответственно и снизится производительность.

Схема для примера расчета

Пример расчета. Вводные данные:

общая площадь жилых помещений – 60 м²;
в кухне эксплуатируется газовая 4-конфорочная плита;
туалет и ванная раздельные;
высота потолков – 3 м;
приток со стороны жилых помещений, вытяжка из кухни, ванной и туалета.

В первую очередь рассчитывается объем приточного воздуха. Он равен объему жилых помещений: 60 × 3 = 180 м³/ч. Теперь надо рассчитать объем выводимого воздуха. Здесь придется обратиться к таблице:

в кухне этот показатель равен 90 м³/ч,
в туалете и ванной по 25.

В общем получается: 90 + 25 + 25 = 140 м³/ч. Теперь две полученные величины надо сравнить. Понятно, что 180 больше 140. Значит, производительность вентиляционной системы в данном конкретном случае будет 180 м³/час.

Этот расчет действителен и для естественной вентиляции, и для механической.

Порядок монтажа дымопровода для газового котла

Популярно изготовление дымовых труб для газовых отопительных устройств с использованием гофрированной трубы. В этом случае может быть использована термостойкая гофра из алюминия. При этом основными требованиями к дымоотводящему устройству остаются прежними:

надежность;
долговечность;
герметичность в течение всего срока эксплуатации.

Дымовая труба состоит из следующих элементов:

Труба на верхнем конце увенчивается оголовком. Это может быть простой защитный колпак или дефлектор. Более подробно о том, какие бывают виды дефлекторов и какой лучше выбрать исходя их характеристик.
Он крепится на основной дымовой канал, состоящий из отдельных звеньев длиной 1,0 – 1,5 метров. Между собой они соединяются с использованием проставок соответствующего размера. В месте стыка устанавливаются два винтовых хомута – по одному на стыкуемые концы трубы. Она может эксплуатироваться без наружной теплоизоляции, но ее утепление все же следует считать необходимым во избежание засаживания.
При установке дымовой трубы внутренней конструкции на пересечении с перекрытием или кровельным пирогом устанавливаются специальные проходные муфты для обеспечения пожарной безопасности.
Дымовик наружной установки при монтаже устанавливается на стену с использованием кронштейнов. Расстояние между ними должно быть не более двух метров.
На переходе от котла к дымовой трубе устанавливается тройник.
К его нижнему выходу крепится конденсатосборник с устройством для сброса вытекающего конденсата. По мере накопления его необходимо сливать и утилизировать.
Обязательным элементом является смотровое окошко для контроля состояния дымового канала.

При комплектации и установке дымоотвода нужно учитывать следующие обстоятельства:

Необходимо внимательно ознакомиться с правилами устройства дымохода для газовой колонки или другого отопительного устройства.
В соответствии с ними подбирается соответствующая конструкция дымоотводящего устройства.
На всем протяжении дымоходного канала не допускается сужений сечения канала или его провисания на участках, где он располагается горизонтально. Их длина не должна превышать одного метра.
Расстояние от топки котла до оголовка дымовика должно составлять более 5 метров.
Дистанция от уровня конька кровли должна составлять:
- не менее полуметра, если труба выходит на таком же расстоянии от конька по горизонтали;
оголовок может быть на уровне конька, если от него до дымохода 1,5 – 3,0 метра;
отклонение от горизонта возможно до 10 градусов, если труба расположена на дистанции более 3-х метров от конька.

Диаметр дымоотвода прямопропорционально зависит от мощности котла. Чаще всего применяется гофра размером 110 или 130 миллиметров. Но лучше всего воспользоваться рекомендация технического паспорта отопительного агрегата, где этот параметр указывается в обязательном порядке.
Климатические условия работы газового агрегата в части величины перепада температур в котельной и наружном пространстве.
