Как сделать кузнечный горн на газу своими руками: советы + чертежи в помощь домашним умельцам

Как сделать газовую горелку

На схеме ниже вы можете увидеть, как именно изготавливается газовая горелка. Для такого устройства потребуются следующие компоненты:

  1. Корпус, который выполняется в виде двойного усеченного конуса. Для его изготовления потребуется высокопрочная сталь.
  2. Конфузионный раструб, выполняемый из стали Х18Н9Т, устойчивой к воздействию высоких температур и открытого пламени.
  3. Головки для подведения к месту работ природного либо сжиженного газа, а также воздуха под требуемым давлением.
  4. Устья.
  5. Регуляторы, позволяющие настраивать количество газа и воздуха в смеси.

Полуторадюймовые трубы и листовая жаропрочная сталь помогут выполнить основные элементы устройства. Для этой цели применяется сварка в среде аргона, но можно также использовать флюс, который защитит шов от воздействия кислорода и быстрой коррозии. В качестве труб для подведения газа и воздуха берем обычные рукава высокого давления. Главное – правильно подобрать их диаметр. Соединение с корпусом осуществляется посредством металлических хомутов.

Чтобы исключить утечку газа, а также снижение давления, потребуются надежные уплотнительные элементы. Их можно сделать из резины, выдерживающий агрессивные химические воздействия.

Самостоятельное изготовление

Мини-горн

Самый небольшой горн, который только можно придумать – это мини-горн. Для начинающего кузнеца – это оптимальный вариант, предназначенный для использования только на открытом воздухе. Принципы построения следующие:

Чертеж мини-горна

  1. В качестве основного строительного материал можно использовать 6–8 кирпичей. Соорудив из них подставку, можно двигаться дальше.
  2. Сооружение колосниковой решетки можно осуществить с помощью обрезков металлических труб и фрагмента стальной полосы, толщина которой должна быть не менее 4–6 мм.
  3. Топить такой горн можно либо углем, либо коксом. Для розжига и дутья использую обычную паяльную лампу. Она обеспечивает и подачу тепла, и непрерывность процесса.

Использование мини-горна в помещении запрещено в силу отсутствия у конструкции дымохода.

Переносной горн

Сооружение передвижного горна можно осуществить, используя такую кухонную утварь, как гусятница. В качестве системы наддува можно использовать вентилятор от ручной сирены или любое другое подходящее устройство.

У переносного горна есть определенные недостатки:

  • конструкция его неразборная, поэтому сложно избавиться от нагара;
  • не позволяет создать очень высокие температуры, максимально возможный показатель – 900 ОС;
  • эксплуатация обходится довольно дорого: в роли топлива можно использовать только кокс или древесный уголь.

Несмотря на это, такой вид угольного горна имеет гораздо больше возможностей, чем самодельная конструкция из кирпичей, описанная выше. Связано это с тем, что пространство для работы у переносной конструкции открыто сверху и значительно больше.

Стационарный горн

Данная конструкция является самой сложной, с точки зрения построения. Опытные мастера изготовлением горна занимаются самостоятельно, учитывая собственные антропометрические данные. Его эргономика должна быть отточена до мельчайших деталей: работы, производимые здесь, зачастую очень травмоопасные.

Итак, при строительстве стационарного горна необходимо исходить из собственных физических данных. Для этого необходимо измерить:

  1. Высоту стола. Встать ровно, ноги находятся на ширине плеч. Правую руку необходимо сначала опустить, а затем согнуть в локте. Это и будет высота стола, к которой необходимо добавить 5–7 см.
  2. Половину диагонали стола. В ту же руку необходимо взять большие клещи и измерить расстояние от их губок до живота. Прибавив к полученному результату 10–12 см, можно получить искомый результат.
  3. Длину стороны квадратного стола. Для этого полученный в п.2 результат следует умножить на 1,4.

Кузнечный горн — это открытая или закрытая печь, используемая в кузнечном деле для нагревания металла

Чтобы изготовить стационарный горн своими руками, понадобятся такие материалы:

  • жаропрочная сталь с толщиной листа не менее 4 мм;
  • шамотный кирпич;
  • металлопрокат, из которого впоследствии следует монтировать раму горна;
  • стальной дымоход для осуществления процесса отведения газов, образующихся в процессе горения;
  • огнеупорная замазка, которую необходимо обязательно использовать для заделки щелей;
  • сталь для футеровки с внешней стороны.

Материалы для изготовления кузнечного горна

Правила изготовления стационарной конструкции

Так как горн – стационарный агрегат, его нахождение должно быть четко определено. Обязательно необходим доступ к одной из стен, потому что кузнечный горн не должен быть независимым. Наличие стены позволит более надежно обустроить дымоходы и установить вентилятор. В данной конструкции может использоваться самодельная фурма.

Опорная рама для кузнечного горна

Строительство горна следует начать с изготовления опорной рамы. Ее варят из металлической трубы. Обустройство верхней части производят при помощи огнеупорного кирпича. Это сделает конструкцию долговечной и позволит использовать печь более интенсивно.

Каналы, предусмотренные для вентиляции и дымохода, по периметру следует отделать стальными уголками. Металл еще используют при сооружении футеровки и заслонки печи. Листы, использующиеся в отделке, должны иметь ребро жесткости.

Стол горна должен иметь горновое гнездо, оптимальная глубина которого – 10 см. Под ним – зольная камера, в которую подается воздух. Размер стола не регламентирован, но лучше, если он сконструирован с учетом данных мастера.

Из стали толщиной 2 мм следует свернуть трубу квадратной формы. Это будет приемник для золы. В одной из стенок следует сделать отверстие, в которое позже будет вставлена труба для подачи воздуха. Ее можно осуществить при помощи пылесоса.

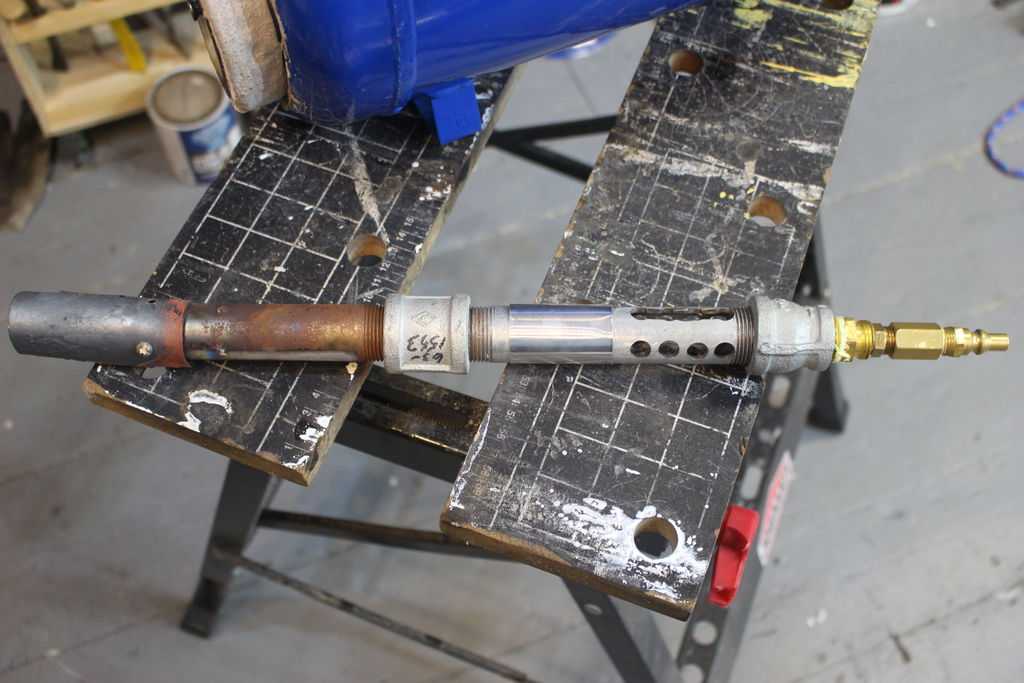

Газовая горелка инжекционного типа. Делаем сами

Друзья привет. В прошлом проекте по изготовлению бор-машинки я плавил алюминий у своего знакомого. Он сделал небольшой газовый горн из огнеупорного кирпича и использует его для ковки. Вот и я задумал сделать себе печь для плавки цветных металлов. И начнём мы с изготовления газовой инжекционной горелки. В интернете есть много различных чертежей для её изготовления. Всё это дело пришлось изучить и выбрать, на мой взгляд, оптимальную конструкцию. Давайте немного о принципе работы. Есть некая трубка хитрой формы. С одной стороны через форсунку подаётся газ. Но просто газ без воздуха горит не так как нам нужно. Воздух горелка засасывает сама за счёт эжекции. Это процесс смешения двух каких-либо сред, в нашем случае воздух и газ, в котором одна среда, то есть газ, находясь под давлением, оказывает воздействие на воздух и увлекает его в трубку смеситель. В месте забора воздуха создаётся разрежение и воздух сам поступает куда нужно. В корпусе горелки идёт смешивание, и горючая смесь выходит из неё под давлением и создаёт необходимую температуру. Все просто.

В этой горелке размеры подобраны для использования водопроводных труб.

Этап 1: Дифузор. Начнём с изготовления дифузора. У меня в наличии был кусок трубы подходящего диаметра из нержавейки от глушителя. Для придания необходимой формы нужно сделать пропилы болгаркой вдоль трубки на указанную длину. Дальше я подобрал обойму от подшипника и набил на трубку. После снятия ещё раз прорезал болгаркой. Делал это до тех пор, пока не образовался нужный диаметр. С другой стороны нужно сделать тоже самое. Осталось заварить пропилы и обработать лепестковым кругом до образования гладкой поверхности. Если будут поры и непровары, заварить и зачистить. Ещё необходимо убрать заусенцы внутри детали круглым или полукруглым напильником. Всё, дифузор готов.

Этап 2: Смеситель и конфузор.
Этап 3: Узел подачи газа и воздуха

Я выточил на токарном станке. В центре шайбы необходимо просверлить отверстие диаметром 12 мм. К шайбе привариваем гайку М10. Теперь собираем конструкцию. На болт накручиваем гайку. К ней будет привариваться крепление. Следом накручиваем регулировочную шайбу и вкручиваем газовый жиклёр. Из металла выгибаем скобу, которая будет крепить этот узел к корпусу. Я вырезал из металла 3 мм. Теперь необходимо путём вращения шайбы выставить жиклер заподлицо с ней. Первую гайку, которую мы накручивали, нужно расположить в центре резьбы. В таком положении прикладываем все это к конфузору, затем приставляем скобу и можно прихватить её к гайке и корпусу

Не важно, в каком месте приварить к корпусу, но чем короче, тем жёстче. Если всё ровно, то окончательно привариваем

Ну, вроде всё готово.

Этап 4: Тест.

Приступим к испытаниям. Надеваем шланг на болт, на редукторе выставляем 0,2 кг на см в квадрате. С давлением тоже можно поиграться. Но слишком большой расход газа приводит к быстрому обмерзанию баллона, особенно на 5 литров. Тогда лучше поставить жиклёр на 0,6 мм. Перед розжигом шайба полностью закрыта или с небольшим зазором. Поджигаем газ и потихоньку увеличиваем подачу воздуха, наблюдая, как синеет пламя и потихоньку отодвигается от носика горелки. При дальнейшем увеличении воздуха пламя полностью отрывается от горелки, и она тухнет. Это особенность её работы. Чтоб такого не происходило, нужно на пути пламени установить преграду или использовать ее в закрытом пространстве. Тогда выходящий огонь будет поджигать газ, и она сама поддерживает горение. В моём случае горелка будет установлена в печь для плавки цветных металлов. Но про неё в следующий раз. Идея на заметку. Старые чугунные батареи.

Горелку ставим в нижнюю часть, напротив вверху идёт труба на улицу. Остальное заглушить. Настройки на минимальный расход и можно отапливать гараж. В закрытом пространстве работает хорошо и в теории на оптимальных настройках даст температуру около 1200 градусов. Этого за глаза хватит для плавки алюминия, латуни, бронзы, свинца, закалки и отжига клинков для ножей. Можно ковать заготовки из напильников. Применений масса.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Горны, работающие на угле

Конструкция нагревательного устройства рассматриваемого типа включает в себя:

  1. Свод и боковые стенки, которые выкладываются из огнеупорного кирпича (шамота или динаса).
  2. Горновое гнездо, образуемое верхней поверхностью свода, где и нагреваются заготовки.
  3. Зонт, снабжаемый откидными шторками, и призванный улучшать естественную тягу в рабочем пространстве.
  4. Заднюю стенку (брандмауэр), в которой предусматриваются отверстия для подачи исходного воздуха.
  5. Воздушный кран, предназначенный для включения подачи воздуха к горновому гнезду.
  6. Защитный короб из жаропрочной стали, который соединяет между собой входную полость у крана подачи воздуха с горновым гнездом.
  7. Закалочную ёмкость (она может быть стальной или кирпичной), предназначенную для охлаждения заготовок при их термообработке или для охлаждения самого горнового гнезда от перегрева и последующего образования температурных трещин.
  8. Дымохода, через который производится удаление продуктов сгорания топлива.
  9. Емкостей под хранение угля и различного кузнечного инструмента.

Принципиальная схема работы кузнечного горна

Твёрдотопливный кузнечный горн – довольно капризное нагревательное устройство, и его разогрев требует от кузнеца определённого практического опыта. Особенно трудно разжечь горн, который продолжительное время не эксплуатировался, а также, если внешние температуры и давление воздуха – достаточно низкие. Каменный уголь, который используется в таких горнах, должен соответствовать требованиям ГОСТ 8180.

Подготовка горна к нагреву металла производится в следующей последовательности:

  • Их горнового гнезда удаляются шлаки, остатки кованого металла, зола и окалина (это следует выполнять даже тогда, когда после окончания работ поверхность была тщательно очищена);
  • Дымоходы и воздухоподводящие каналы продуваются сжатым воздухом (для небольших по размерам кузнечных горнов можно использовать пылесос);
  • На поверхность горнового гнезда насыпается небольшой слой угля, при этом отверстие защитного короба не должно полностью перекрываться;
  • Сверху на уголь помещают ветошь, смоченную в легковоспламеняющейся жидкости или древесные опилки;
  • После розжига, когда горение становится устойчивым, добавляют следующую порцию угля (фракция может иметь повышенную, по сравнению с исходной, крупность);
  • Открывается кран подачи воздуха, и устанавливается в среднем положении;
  • По мере прогорания интенсивность дутья постепенно увеличивают.

Необходимое качество прогрева заготовки под ковку в открытом горне обеспечивается формированием поверхностной корки, которая образуется при горении топлива.

Внутри корки – всегда более высокая температура, поэтому заготовку помещают внутрь, а сверху закрывают очередной дозой угля. Верхнюю поверхность корки стараются при этом не разрушить, поскольку в противном случае нагрев будет медленнее, а угар металла и окалинообразование возрастут. Иногда, для ослабления процессов науглероживания металла корку сбрызгивают водой.

В открытых горнах наименее интенсивный нагрев металла происходит на периферии горнового гнезда, поэтому свежий уголь подсыпают именно по периметру нагреваемой заготовки. Если слой корки становится слишком толстым (более 5…10 мм), его ломают, т.к. в этом случае теплопроводность к заготовке уменьшается.

Заготовку во время нагрева периодически поворачивают, чтобы обеспечить всем её частям одинаковые условия нагрева. Пламя при горении угля должно иметь равномерный цвет при минимуме копоти.

Цвета нагретой стали при различных температурах таковы:

  • Цвета тёмной вишни – 700…750 0 С;
  • Вишнёво-красный – 750…800 0 С;
  • Красный – 800…850 0 С;
  • Светло-красный – 850…900 0 С;
  • Оранжевый – 900…1050 0 С;
  • Тёмно-жёлтый – 1050…1150 0 С;
  • Светло-жёлтый – 1150…1250 0 С.

Перегрев металла выше указанных температур недопустим. Перегретый металл характеризуется крупнозернистой структурой, которая хуже поддаётся ковке, особенно при формообразовании сложных кованых элементов.

Технология изготовления пропановой горелки своими руками

Кроме ручки, все узлы пропановой горелки выполняют на токарном станке. Предпочтительный материал — латунь Иглу для регулировки выполняют из вязальной спицы. Уплотнительный сальник для резьбы, выполняется из фторопласта. Имея указанные материалы вполне реально сделать пропановую горелку.

Инструменты и материалы

Изготовление начинают с подбора инструментов и деталей для работы. Корпус выполняют в форме стального стакана, такая конструкция обеспечивает защиту от отрыва факела. К корпусу прикрепляют ручку, которая выполняется из любого материала с длиной в пределах от 70.0 до 80.0 см. В держателе устанавливают газовый шланг, что придает устройству жесткость. Длину факела регулируют 2-мя способами — редукторным и вентильным.

Стандартный пакет пропановой горелки:

  1. Металлический корпус.
  2. Редуктор, приобретают готовое устройство.
  3. Форсунка для создания газового факела.
  4. Регулятор для топливоподачи.
  5. Сопло (насадка) для выполнения различных задач.

Необходимые инструменты для выполнения горелки своими руками:

  1. Ножовка по металлу.
  2. Электродрель с набором сверл.
  3. Пассатижи, надфили, отвертки разной конфигурации.
  4. Набор ключей, плашек и метчиков.
  5. Тиски слесарные.

Чертежи

Большой выбор разных конструкций для пайки металлов позволяет найти подходящий вариант под задачи пользователя. Для этого совершенно не нужно обращаться в торговую сеть. Если у исполнителя есть все необходимые материалы и инструменты и он знаком с технологией изготовления, то пропановую горелку можно собрать собственными руками, сэкономив на сборке.

Схема газовой горелки

Имея подробный чертеж создать пропановую горелку не так уж и сложно.Найти проверенный чертеж можно в интернет или использовать простой вариант модели ВК-74. Для надёжной работы и обеспечения пожарной безопасности рекомендуется применять материал, разрешенный к применению в системах бытового газоснабжения.

Схема пропановой газовой горелки

Этапы изготовления горелки

К боковой резьбе накручивают штуцер с функцией рукоятки, поэтому используют подходящую трубку. На одной стороне нарезают внутреннюю резьбу, а на другой выполняют хвостовик для соединения с газовым шлангом. На резьбе, соединения с баллоном, навинчивают заглушку. В ее торце изготавливают отверстие с резьбой под жиклер. На заглушке на стальных спицах приваривают сопло, с функцией инжекторной камеры.

Корпус выполняют из стали, а рассекатель — из латунного стержня. В рассекателе выполняют более 4-х отверстий, для циркуляции кислорода на выходе резака.

Рассекатель устанавливают в корпусе с небольшим зазором 5 мм для фланца. Эта конструкция обеспечивает нужное замедление скорости движения пропана к запальнику, что позволяет надёжнее эксплуатировать резак.

Форсунку выполняют из прута. Выполняют в корпусе глухое 2мм отверстие, затем выполняют перемычку с отверстием 4мм, далее ее заклёпывают, шлифуют и подключают к выходу редуктора.

Для придания устройству презентабельного вида — металлические поверхности отшлифовывают. Также шлифовке подлежит выпускная часть форсунки, для обеспечения факела без рывков.

Изготавливают рукоятку и устанавливают на пропановом резаке. Вариантов ручек – множество. Можно выпилить из 5 мм доски или приспособить ручку от топора и обработать под нужный размер и крепят основу к трубке, выполнив выемку по ширине сгона, и закрепляют его 2-мя металлическими скобами.

Когда пропановая горелка готова, ее подключают к газовому сосуду и проводят тестирование. Шланг подключают к газовому сосуду с помощью редуктора и фиксируют хомутом. Свободный конец вставляется в переходник и также фиксируется хомутом. После завершения сборки пропановой горелки, выставляют рабочее давление в сосуде. Только после выполнения качества работ зажигают горелку.

Самодельная пропановая горелка

Основным преимуществом использования пропанового топлива является то, что оно относительно рентабельно. За эти деньги он вырабатывает больше энергии, чем многие другие источники топлива. Это топливо с эффективным сгоранием, а пропановые приборы имеют гораздо более короткий срок окупаемости, чем многие другие источники топлива. Это означает, что первоначальные затраты на оборудование для сжигания пропана окупаются быстрее.  Пропан в изобилии, но его потенциал ограничен, поскольку он является побочным продуктом переработки нефти.  Грамотно выполненная пропановая горелка надежно прослужит длительный срок, сможет выполнять многие бытовые задачи, без применения дорогостоящих инструментов.

Особенности изготовления

Особенности конструкции в том, что она очень проста в эксплуатации, следов копоти и отталкивающих запахов в процессе применения газовой горелки нет. Этот прибор компактен и его использовать можно фактически везде. Основным компонентом горелки считается промвентиль. Можно приобрести новую деталь, однако, и бывшие в употреблении, но находящиеся в рабочем состоянии вполне подойдут. Процесс изготовления горелки своими руками начинается с рукоятки, затем делается корпус и форсунка.

Чтобы получилась безопасная в эксплуатации и не тратящая топливо зря горелка, нужно взять за правило отказ от масштабирования и корректировок схем примера.

Справедливости ради стоит отметить, не все газовые приборы рассчитывают по законам газовой динамики. Но если изготовитель изменяет габариты деталей конструкции, то число Рейнольдса топлива (либо подсасываемого воздуха) выйдет за рамки, обозначаемые в оригинальном изделии. Горелка при такой «импровизации», если давать оптимистичный прогноз, станет коптить и будет «прожорливой», а то и вовсе будет опасной в эксплуатации.

И еще одно важное замечание, касающееся особенностей изготовления горелок: повышать ее мощность выше 10 кВт нельзя. И вот почему

При КПД горелки 95% (что является прекрасным показателем для любительского изобретения), при мощности прибора 1 кВт на его саморазогрев уйдет 50 Вт

Обжечься о конструкцию теоретически можно, но взрывом она не чревата. А вот если горелку соорудить на 20 кВт, 1 кВт будет лишним. Пороговое проявление выражается тем, что горячо, либо вспыхивает конструкция. Потому те чертежи горелки, что ориентируются на 7-8 кВт, не стоит рассматривать

При КПД горелки 95% (что является прекрасным показателем для любительского изобретения), при мощности прибора 1 кВт на его саморазогрев уйдет 50 Вт. Обжечься о конструкцию теоретически можно, но взрывом она не чревата. А вот если горелку соорудить на 20 кВт, 1 кВт будет лишним. Пороговое проявление выражается тем, что горячо, либо вспыхивает конструкция. Потому те чертежи горелки, что ориентируются на 7-8 кВт, не стоит рассматривать.

Принципиальная конструкция самодельного горна

Первый вопрос: какой горн делать – открытый или закрытый? Ответ будет зависеть от ваших планов – что вы собираетесь делать в своей кузнечной мастерской? Если это хобби в виде художественной ковки в малых количествах исключительно для дома и подарков родственникам, то вам будет вполне достаточно обзавестись открытым горном.

Если же вы планируете работать с металлами серьезно, чтобы, например, зарабатывать деньги, то мы посоветовали бы соорудить кузнечный горн своими руками закрытого типа.

Вот какие детали составляют грамотно собранный горн:

  • рама на стойках для опоры, все должно быть сделано из стали;
  • под – дно или нижняя часть стенки горна;
  • заслонка шиберного типа со специальными отверстиями для ускорения нагревания металла и экономии топлива;
  • вентилятор;
  • труба для отвода дыма
  • футеровки – тепловая защита печки в виде шамотных кирпичей;
  • рекуператор – специальное устройство для возврата выделяющегося тепла в виде печных газов и, таким образом, эффективного использования ресурсов.

Изготовление и установка горелки в закрытый газовый горн

Рассмотрим два варианта – смастерить горелку «с нуля», используя рекомендации домашних мастеров с опытом, либо применить готовую конструкцию, приспособив/видоизменив некоторые её характеристики. Необходимо отметить, что в первом случае следует обладать весьма высокой квалификацией, а также иметь опыт настройки и, как минимум, ремонта подобных устройств. Иначе дело может окончиться взрывом, ожогами, и прочими неприятностями.

  1. Конфузионного раструба из жаропрочной из стали типа Х18Н9Т.
  2. Стального трубчатого корпуса, имеющего форму двойного усечённого конуса.
  3. Газоподводящей головки.
  4. Воздухоподводящей головки.
  5. Устья.
  6. Регуляторов количества газовоздушной смеси.

Для изготовления такой горелки необходимы: трубы на 1,5 дюйма, листовая заготовка толщиной не менее 1,2 мм под конфузор, два штуцера и три фланца – под соединение элементов. Сварную конструкцию лучше выполнять из жаропрочной стали, при этом сварку необходимо производить под флюсом или используя инертный газ. Как воздухо- и газоподводящие трубы можно использовать рукава высокого давления, диаметры которых будут соответствовать присоединительным размерам корпуса. Необходимы также фиксирующие хомуты и качественные уплотнения из бензомаслостойкой высокотемпературной резины. Все остальные элементы соединяются при помощи резьбы.

Горн с самодельной газовой горелкой

На некоторых сайтах встречаются рекомендации по изготовлению корпуса горелки способом вальцовки трубчатой заготовки. Но при больших давлениях струи пластическое упрочнение материала может привести к возникновению зон внутренних напряжений, которые при пуске горелки часто становятся причиной трещинообразования металла корпуса.

Вариант с установкой горелки от б/у газовой плиты значительно проще. Предварительно потребуется определить затраты топлива, необходимые для быстрого нагрева металла под ковку. Подбирая готовую конструкцию, устанавливают мощность основного агрегата (котла, плиты и т.п.), для которого устройство применялось. Произведение этого значения на КПД (для газа это – 0,89…0,93) даёт искомое значение мощности W. Немного сложнее установить расход газа Т. Алгоритм расчёта следующий:

  • Выясняется теплотворная способность топлива Q (для пропана можно принять 3600 кДж/м3);
  • Используя формулу Т = 3,6W/Q, определяется расход.
  • По результатам расчёта подбирается вся необходимая запорно-регулирующая арматура: клапаны, тройники, уплотнительные кольца и т.д.

Установку горелки в горн для ковки своими руками производят следующим образом. Вначале в подготовленное футеровочное отверстие вставляют конфузор, к нему через листовую прокладку из жаропрочной стали присоединяют устье горелки. К нему прикрепляют само изделие, и ввинчивают трубки для подачи воздуха и газа. Проверяют эффективность действия регуляторов, после чего производят пробный пуск газа от баллона или стационарной сети. Все работы необходимо проводить при хорошо проветриваемом помещении. При малейшем запахе газа установочные работы прекращают, и выясняют источник вероятных утечек.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

САМОДЕЛКИН ДРУГ

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим подробную пошаговую инструкцию по созданию переносного кузнечного горна работающего на пропане своими руками. Кузнечный горн использующий в качестве топлива пропан намного эффективнее чем угольный горн, так же неоспоримое преимущество в том что его можно переместить в любое место вашего гаража или мастерской, так же не требует дополнительной подачи воздуха.

В данном случае ГАЗОВЫЙ ГОРН представляет сабой металлоконструкцию из уголка, профтрубы и листового металла 2 мм. Камера горна выложена огнеупорным кирпичом что дает ей возможность выдерживать максимальные температурные нагрузки и при этом шамотный кирпич обладает низкой теплопроводностью, что дополнительно повышает КПД горна.

Имея в своей мастерской небольшой кузнечный горн вы сможете ковать всевозможные изделия: ножи, топоры, зубило, керно и многое другое, если вы творческий человек.. то вполне можно заняться художественной ковкой.

И так, давайте рассмотрим пошаговый процесс сборки горна.

Материалы

  1. уголок
  2. проф-труба
  3. листовой металл 2 мм
  4. огнеупорный кирпич
  5. газовая горелка
  6. баллон с газом (ПРОПАН)

Инструменты

  1. сварочный инвертор
  2. дрель
  3. УШМ (болгарка)
  4. линейка и маркер
  5. молоток
  6. хомутатель или плоскогубцы

Пошаговая инструкция по сборке кузнечного газового горна своими руками.

Первым делом делаем основание камеры из уголка 50х50, в местах сгиба нужно выпилить угол.

Сгибаем.

Получилось основание для укладки огнеупорного кирпича.

Нижнюю часть завариваем листовым металлом 2 мм.

Выкладываем огнеупорный кирпич.

Привариваем ножки из про-трубы.

Затем необходимо сделать отверстие в основании под установку сопла газовой горелки.

Сверлим отверстия в кирпиче.

Так же нужно прожечь отверстие в металле.

Устанавливаем горелку.

Затем навариваем уголки по углам и делаем стенки с крышей.

Верхнюю часть гона следует покрыть металлом 2 мм.

Рукоять газовой горелки прикручиваем и фиксируем к основанию ножек горна.

Далее останется только подсоединить через гибкий резиновый шланг газовый баллон и модно начинать работать с металлом, к примеру из куска железа выковать нож.

Спасибо за внимание. Tweet. Tweet

Tweet

18 Поделились

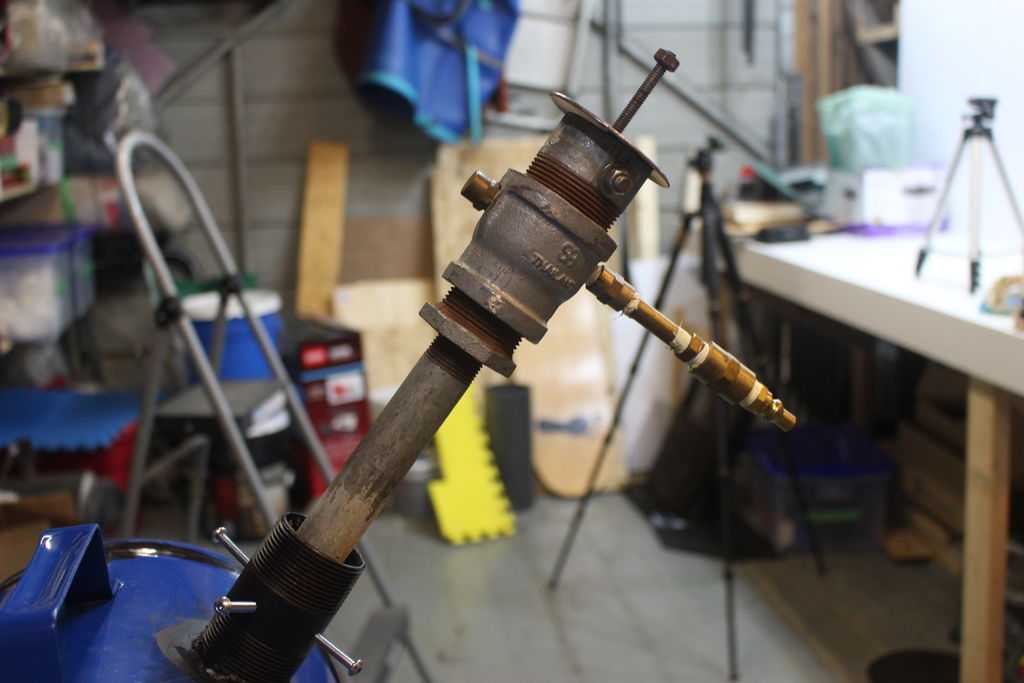

Шаг 4: Ниппель для крепления горелки

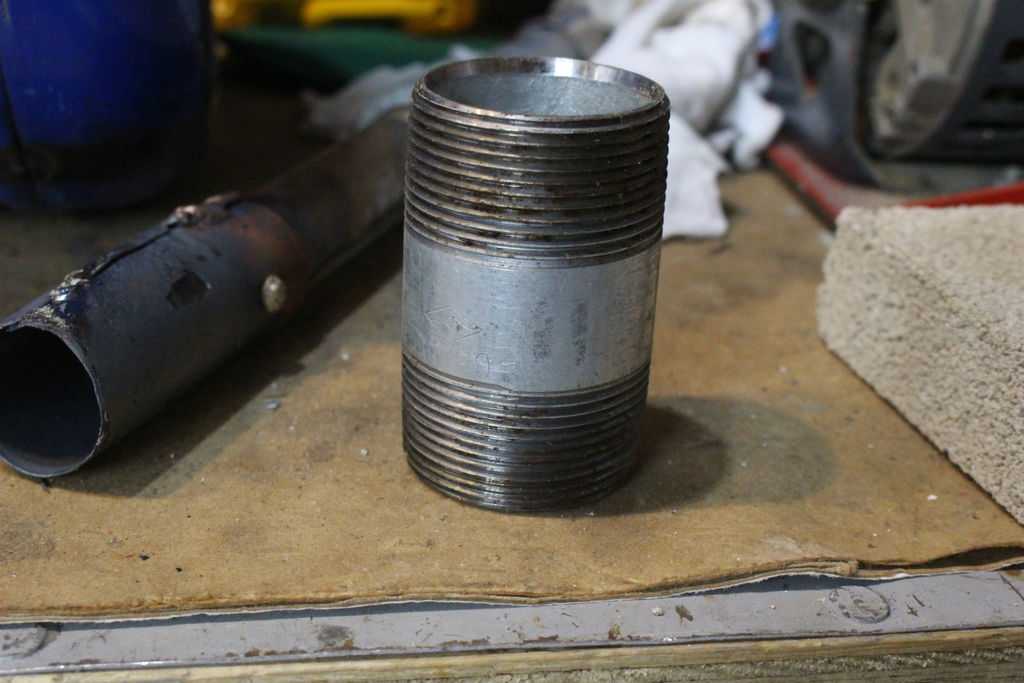

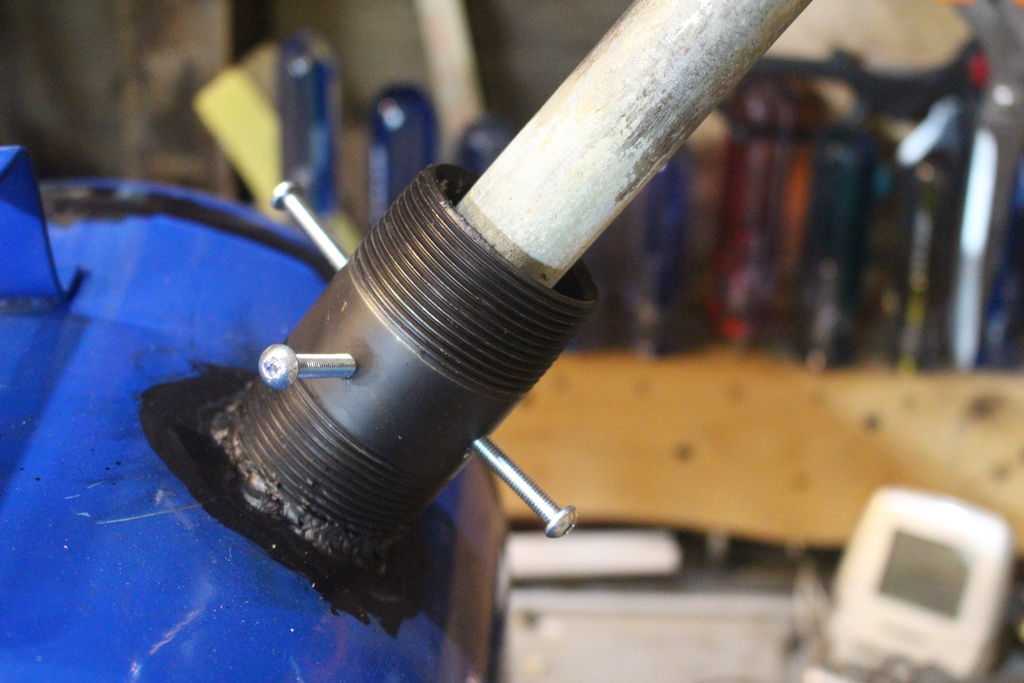

Для монтажа горелки на корпусе горна приварен резьбовой бочонок.

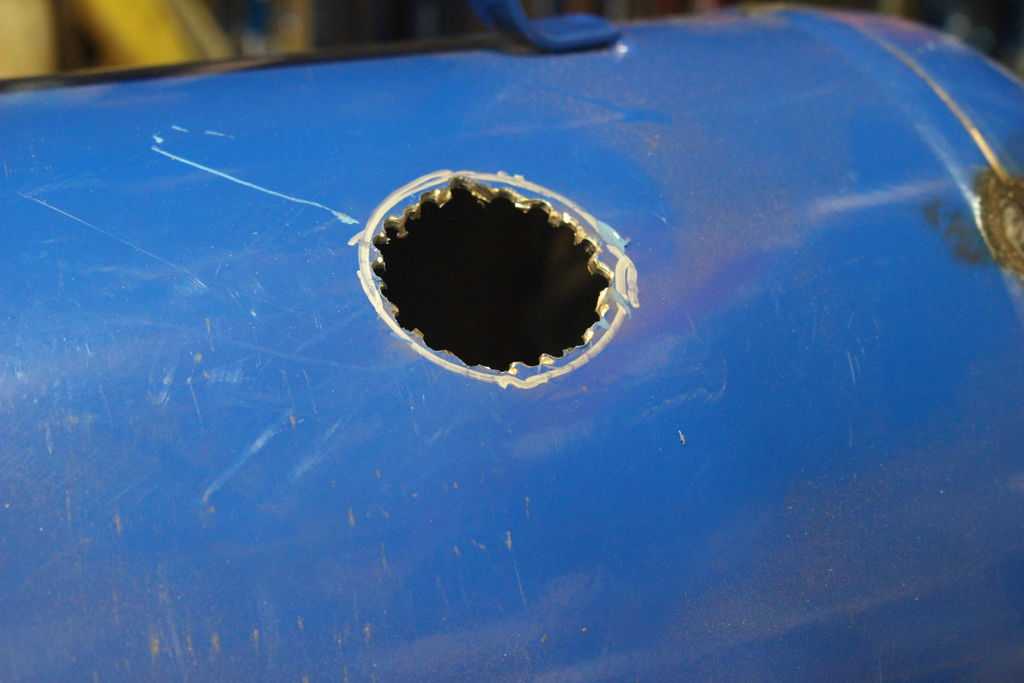

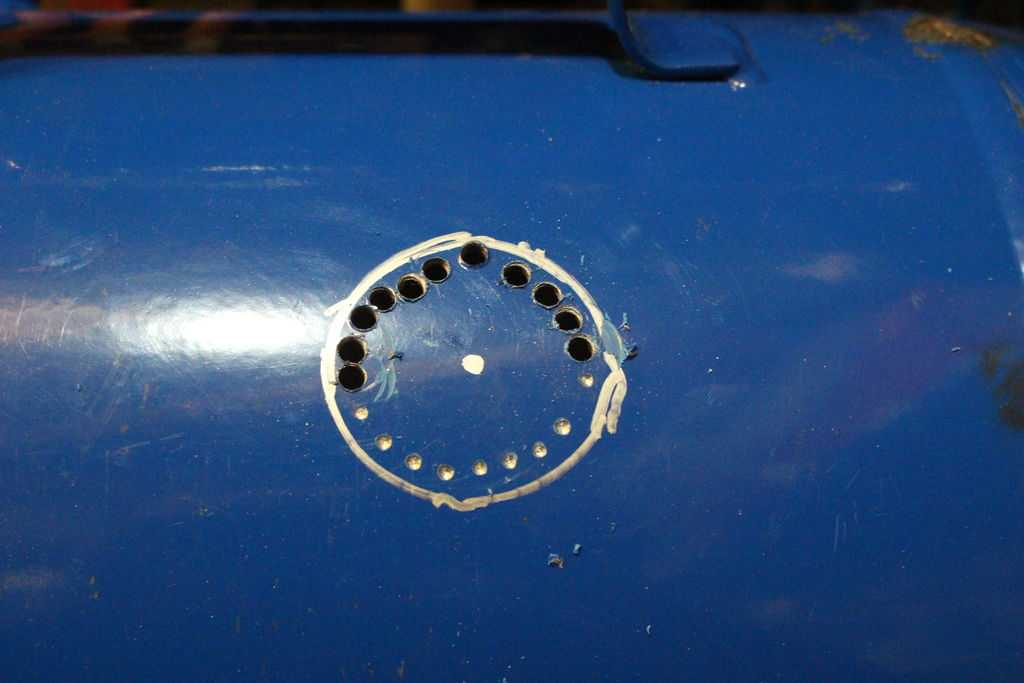

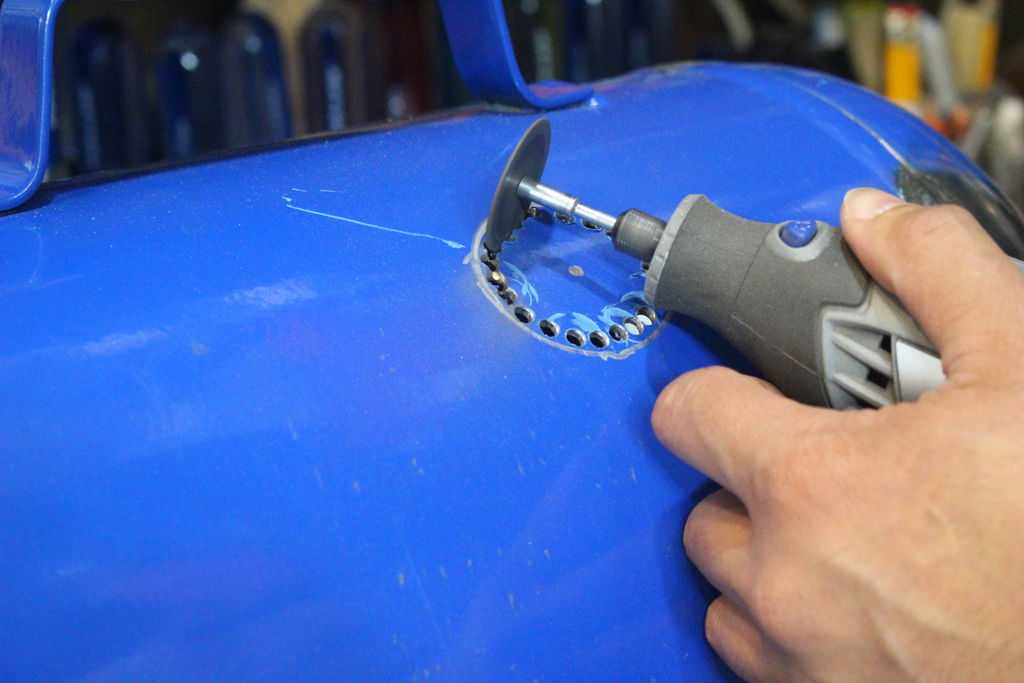

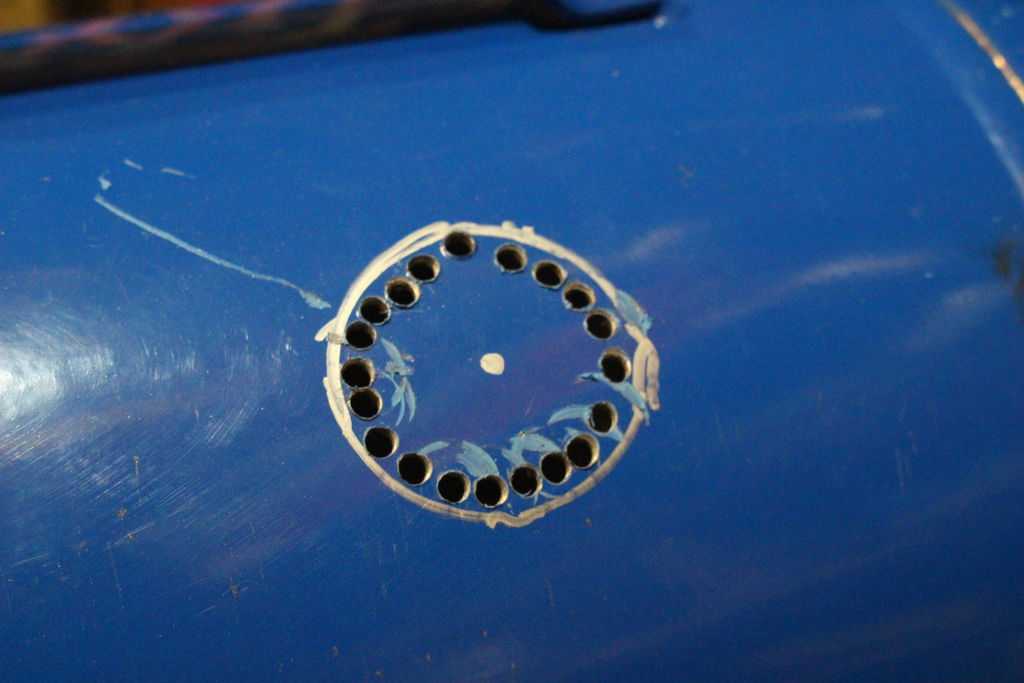

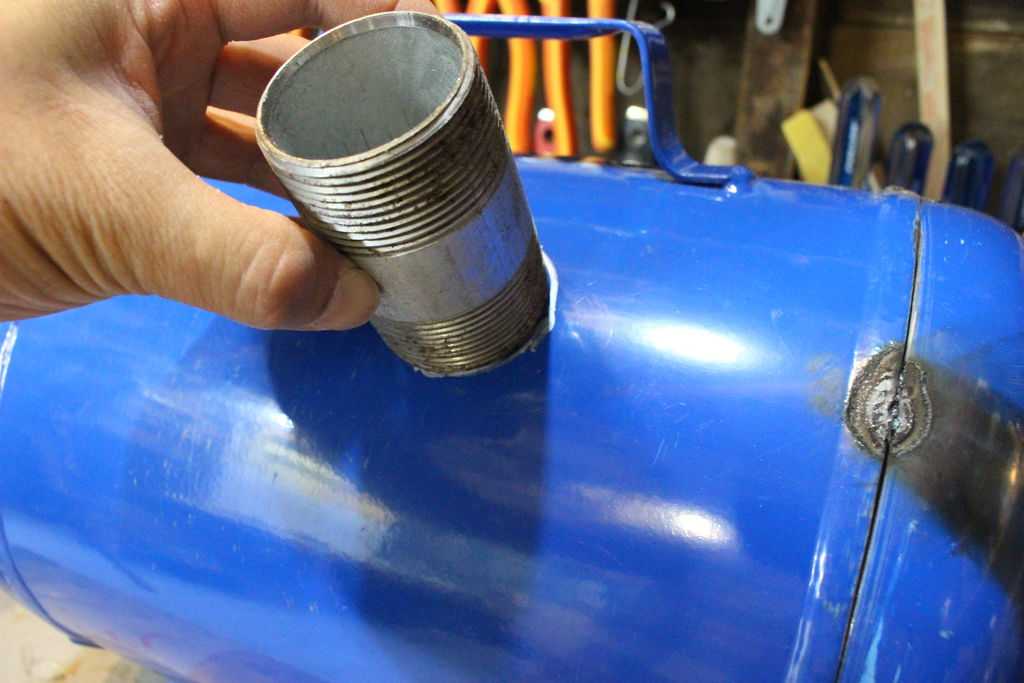

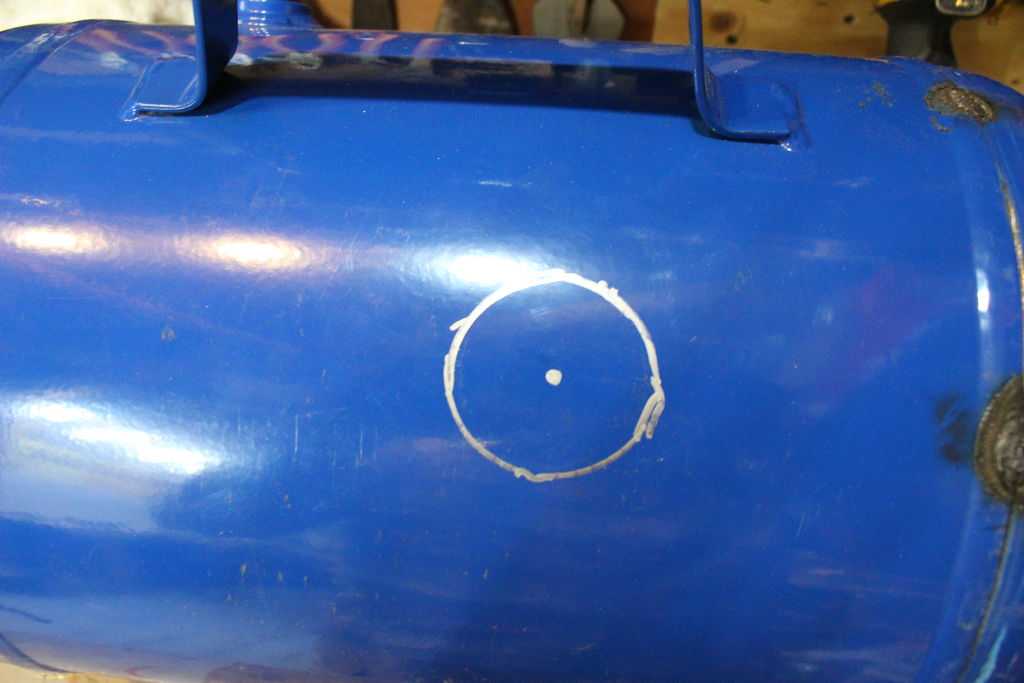

На поверхности баллона отмечена окружность, куда будет установлен бочонок. У меня не было отрезного диска подходящего диаметра, поэтому я просверлил по кругу отверстия и соединил их между собой гравером с насадкой-диском.

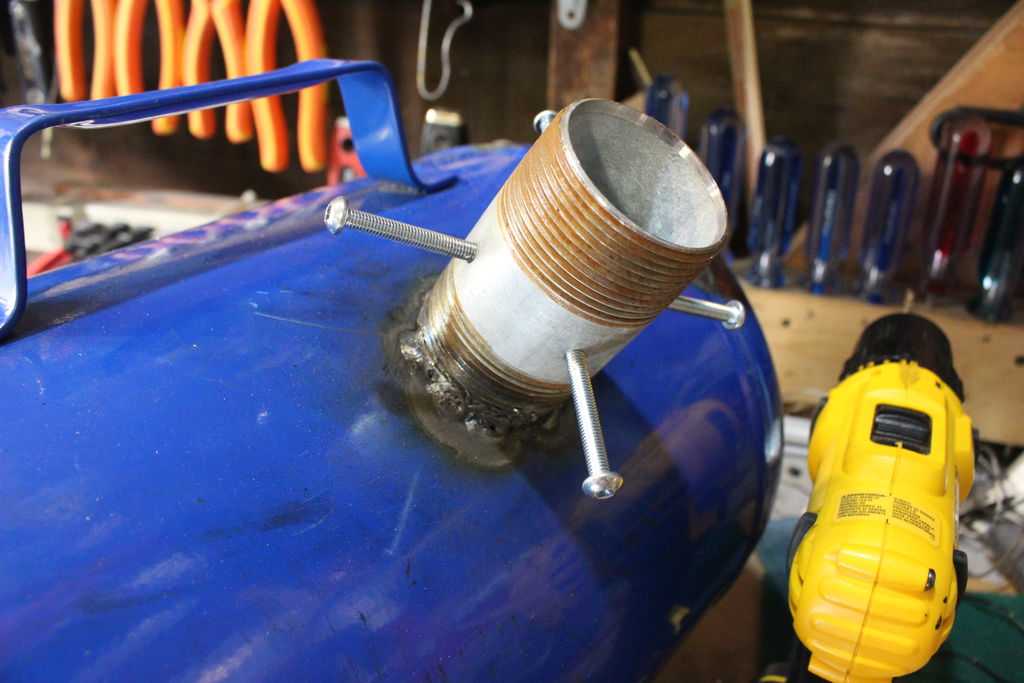

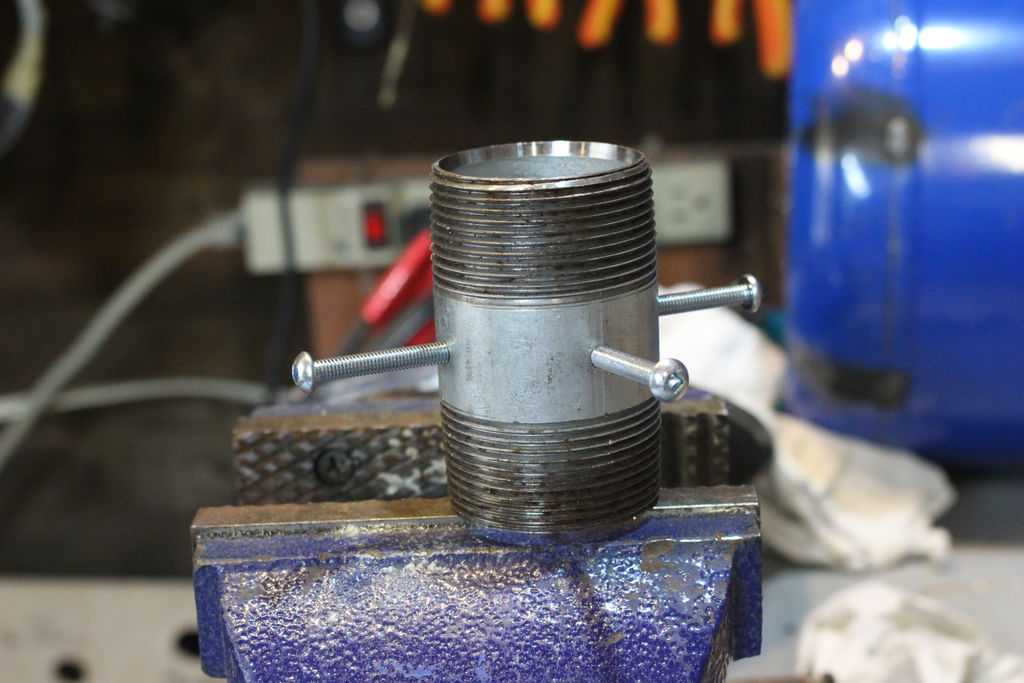

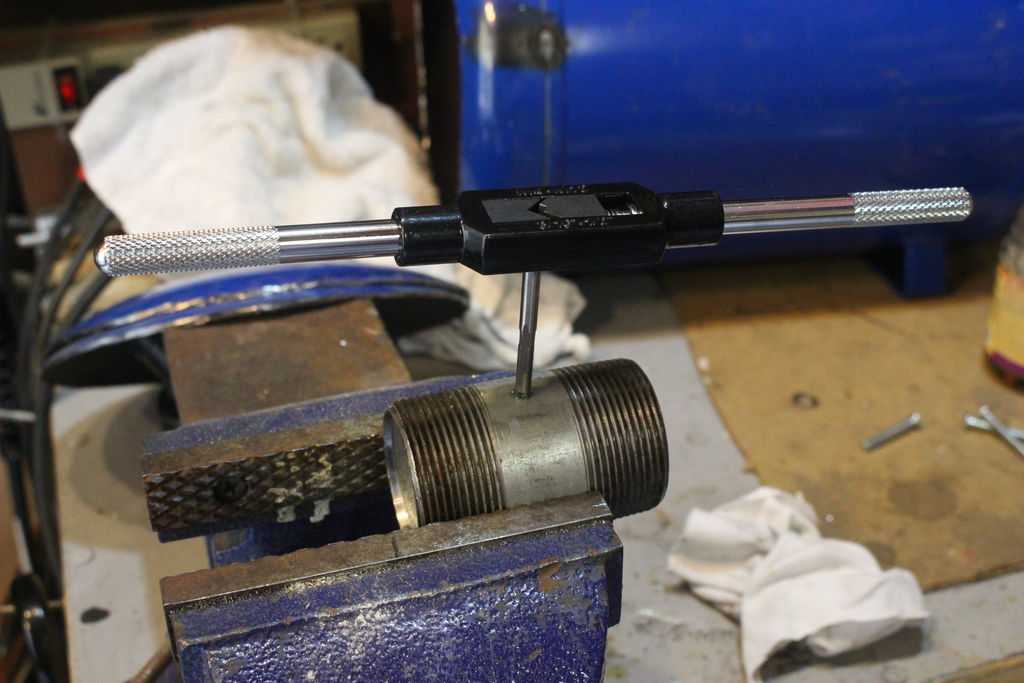

Затем в бочонке делаем отверстия и нарезаем в них метчиком 10-32 резьбу для болтов. Болты будут фиксировать горелку.

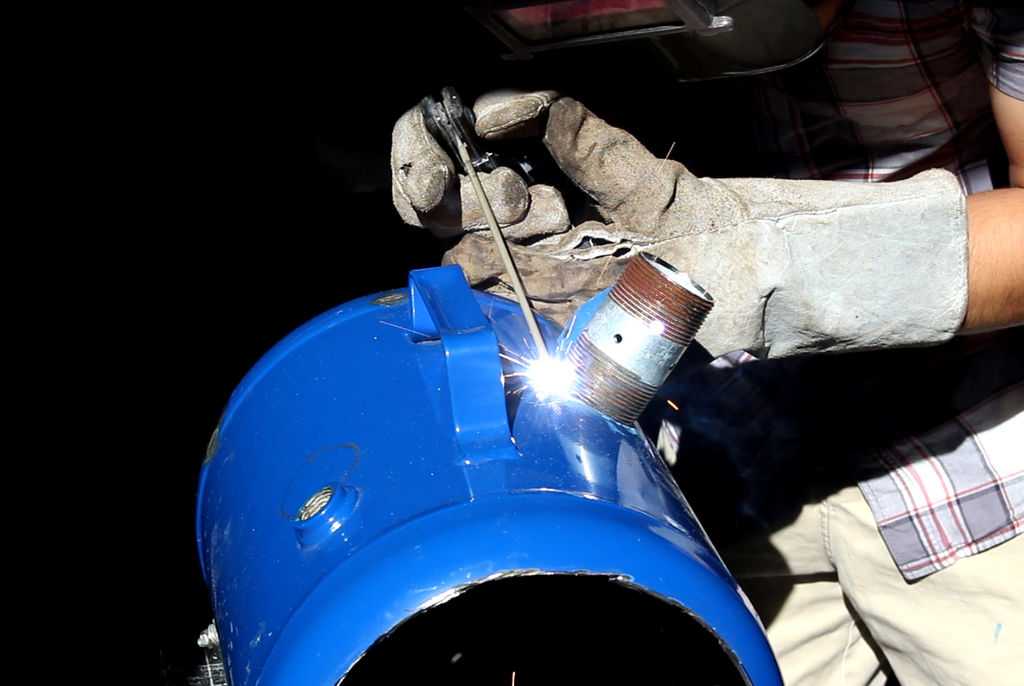

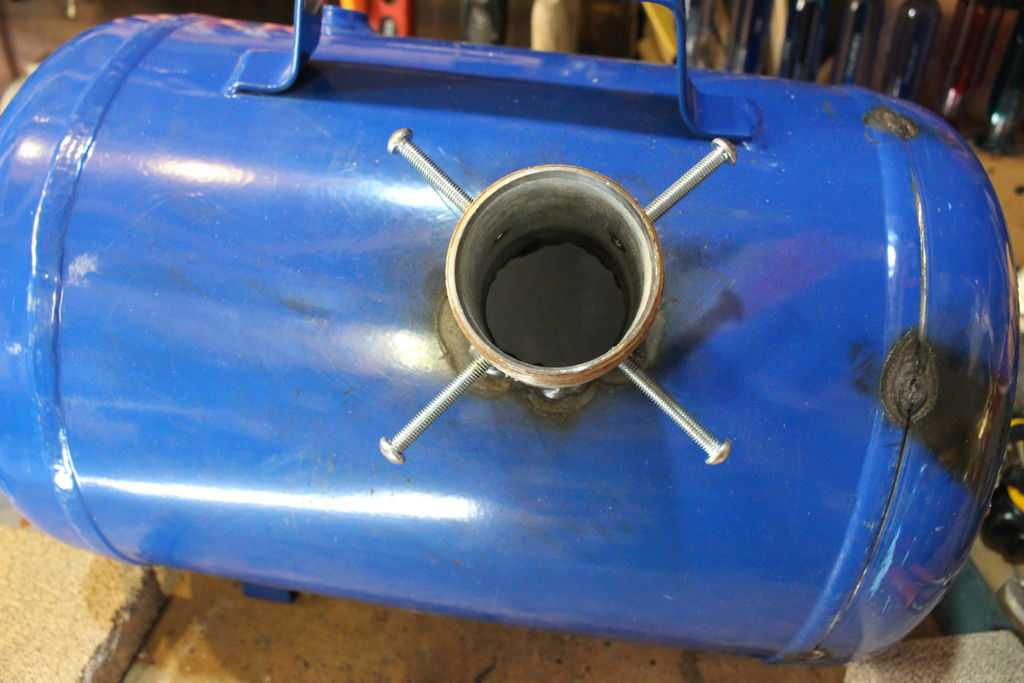

Затем привариваем бочонок к краям отверстия. Если у вас нет сварочного аппарата, вы можете припаять бочонок. Если вы смогли найти фланец подходящего размера, то можно закрепить бочонок болтами.

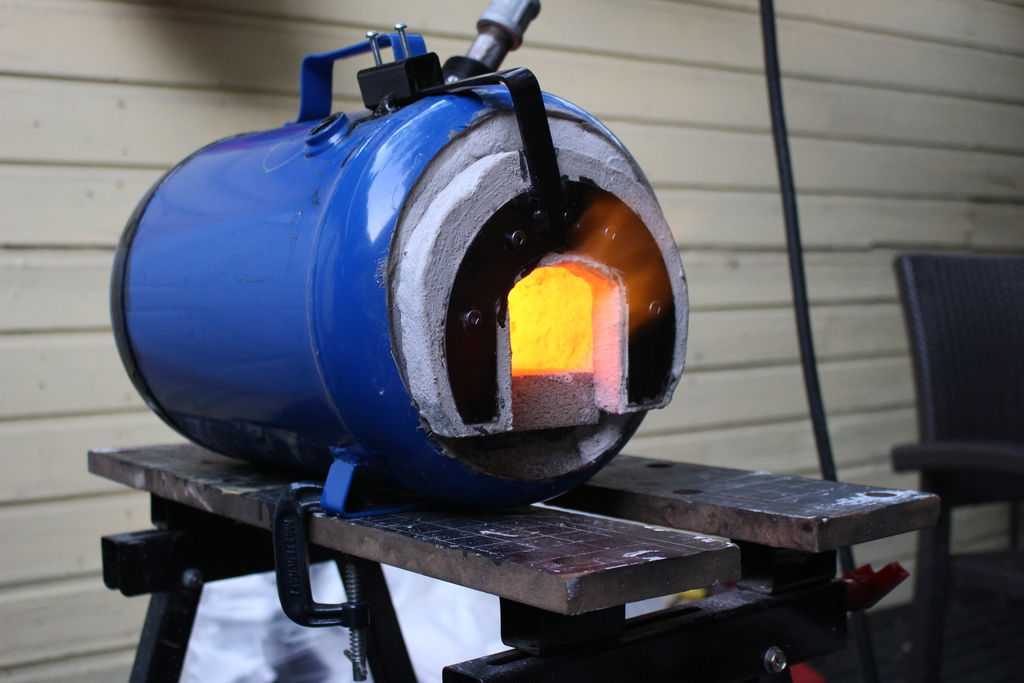

Шаг 12: Использование горна

Наденьте защитные очки и поставьте рядом огнетушитель. Чтобы разжечь пламя, используйте специальную длинную зажигалку для гриля и поднесите огонек прямо к отверстию с трубкой горелки. Медленно открывайте вентиль подачи газа, в горне должно появиться пламя. Пока оставьте маленькое пламя.

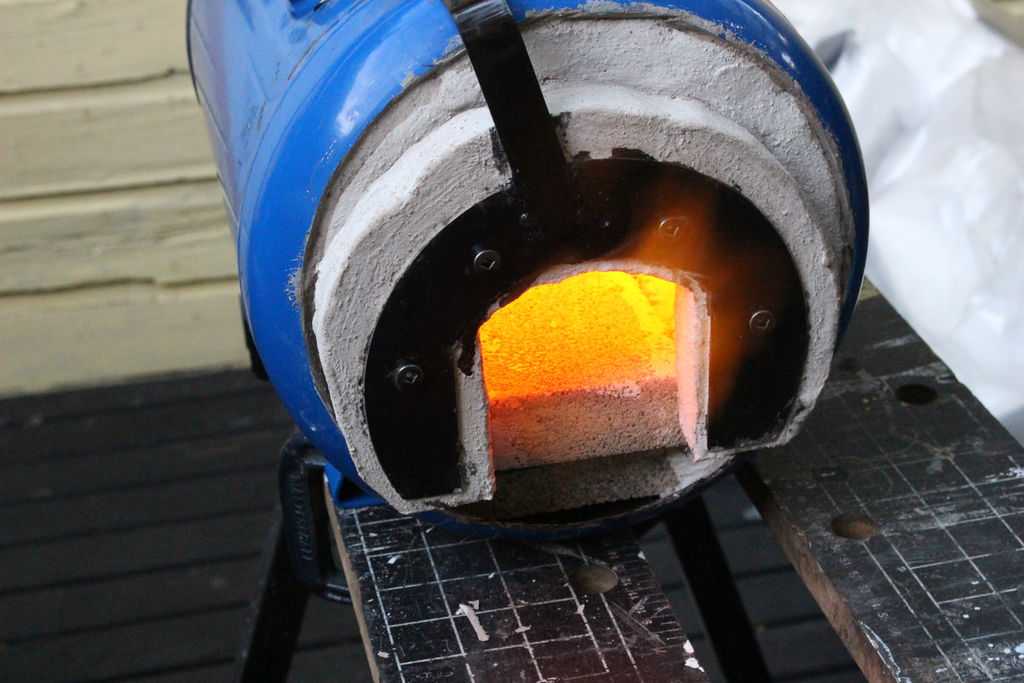

Высохшее керамическое покрытие необходимо запечь. 15-20 минут дайте горну постоять на низкой температуре, чтобы керамический состав и волокна огнеупорных материалов «устоялись».

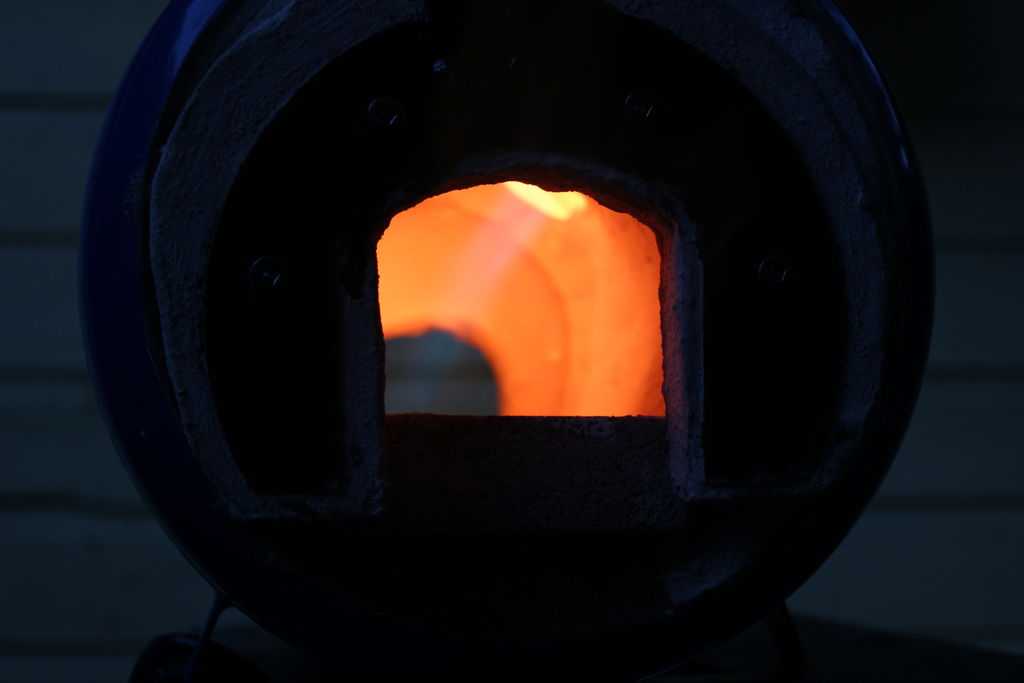

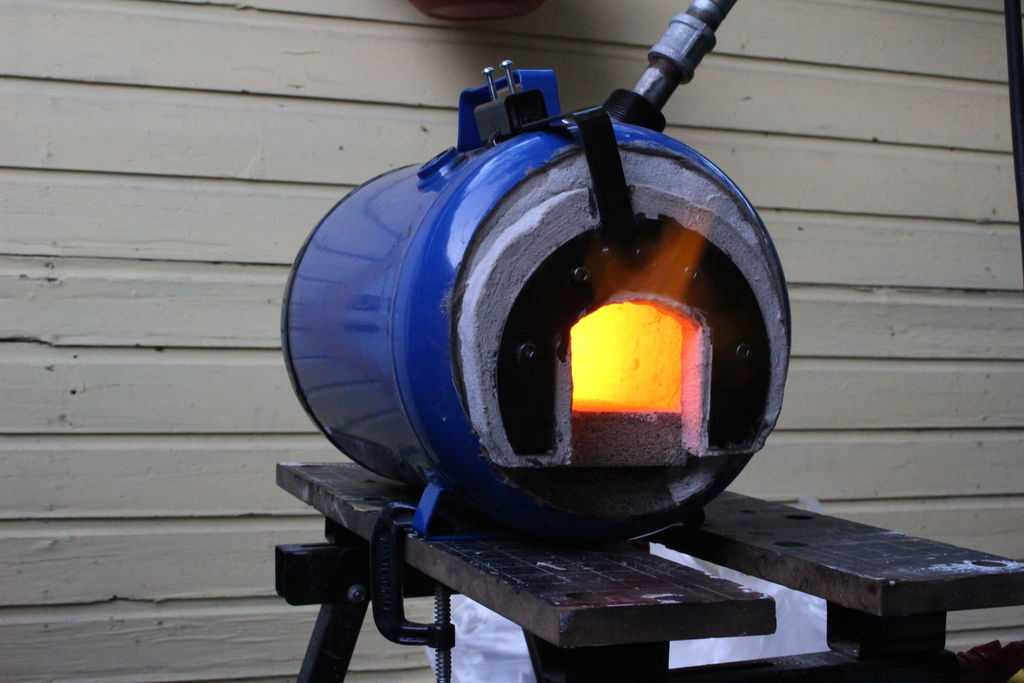

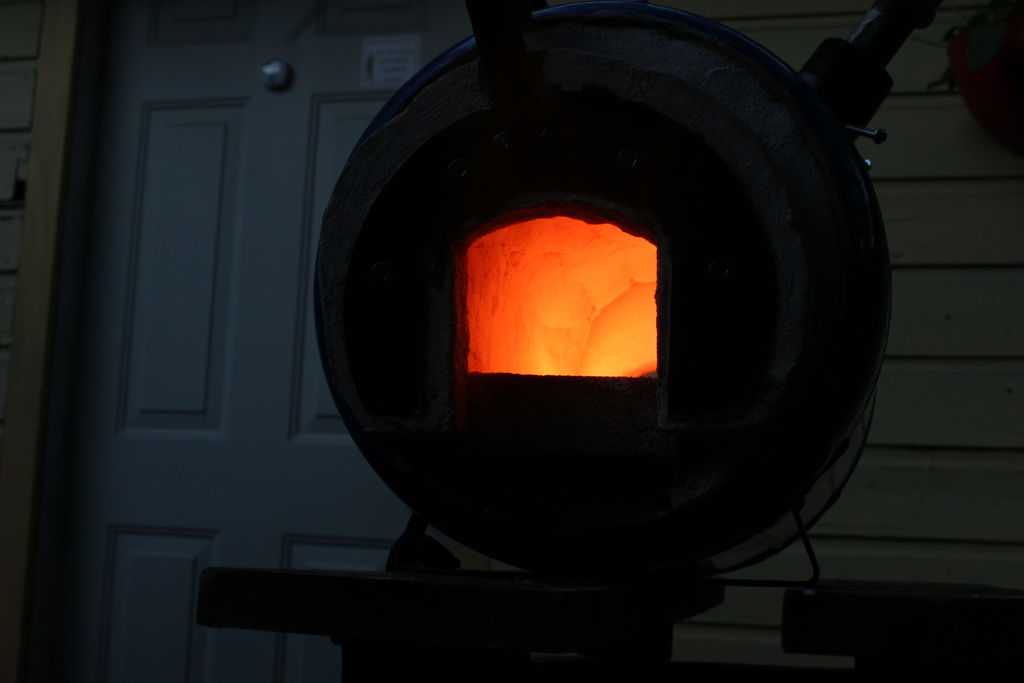

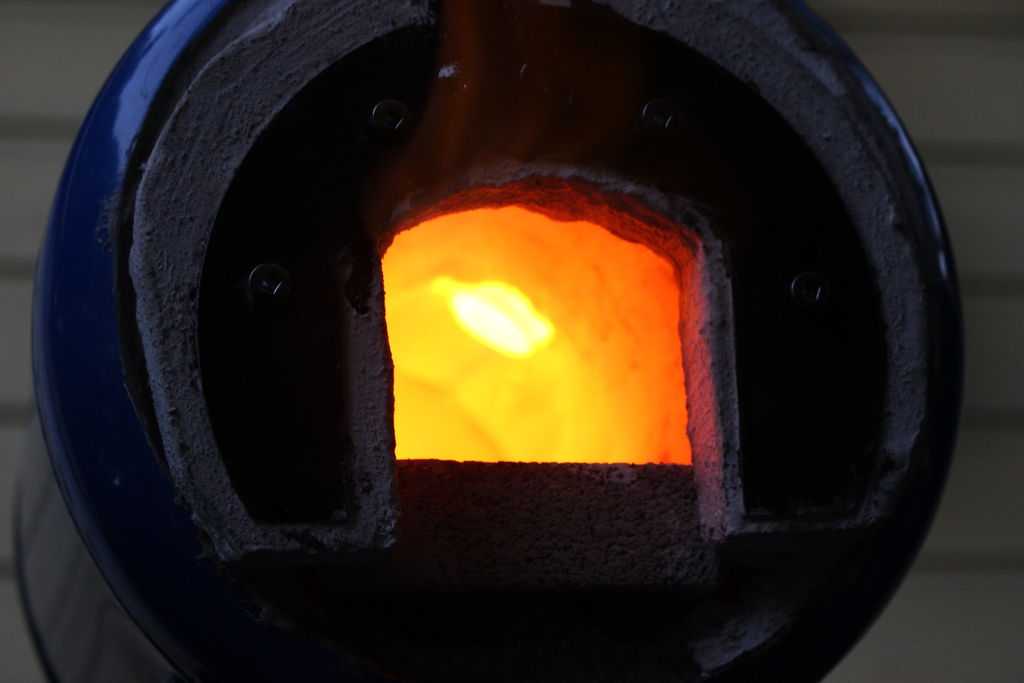

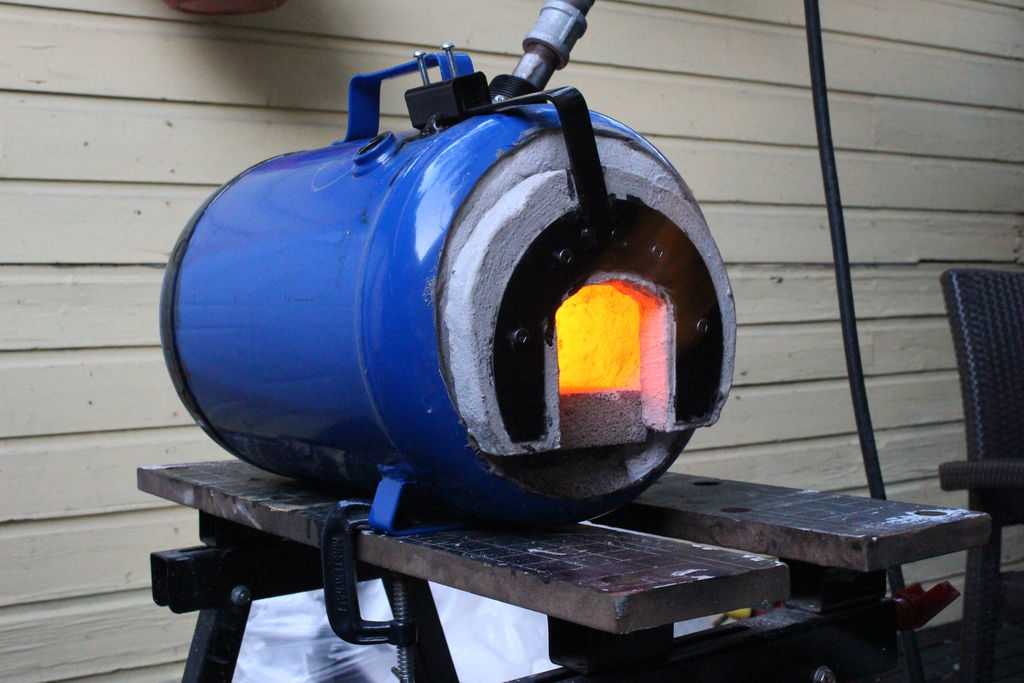

Горн готов к использованию. Поднимите температуру, чтобы проверить работоспособность горна.

Рассказываю как сделать какую-либо вещь с пошаговыми фото и видео инструкциями.

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим подробную пошаговую инструкцию по созданию переносного кузнечного горна работающего на пропане своими руками. Кузнечный горн использующий в качестве топлива пропан намного эффективнее чем угольный горн, так же неоспоримое преимущество в том что его можно переместить в любое место вашего гаража или мастерской, так же не требует дополнительной подачи воздуха.

В данном случае ГАЗОВЫЙ ГОРН представляет сабой металлоконструкцию из уголка, профтрубы и листового металла 2 мм. Камера горна выложена огнеупорным кирпичом что дает ей возможность выдерживать максимальные температурные нагрузки и при этом шамотный кирпич обладает низкой теплопроводностью, что дополнительно повышает КПД горна.

Имея в своей мастерской небольшой кузнечный горн вы сможете ковать всевозможные изделия: ножи, топоры, зубило, керно и многое другое, если вы творческий человек.. то вполне можно заняться художественной ковкой.

И так, давайте рассмотрим пошаговый процесс сборки горна.

Материалы

  1. уголок
  2. проф-труба
  3. листовой металл 2 мм
  4. огнеупорный кирпич
  5. газовая горелка
  6. баллон с газом (ПРОПАН)

Инструменты

  1. сварочный инвертор
  2. дрель
  3. УШМ (болгарка)
  4. линейка и маркер
  5. молоток
  6. хомутатель или плоскогубцы

Пошаговая инструкция по сборке кузнечного газового горна своими руками.

Первым делом делаем основание камеры из уголка 50х50, в местах сгиба нужно выпилить угол. Сгибаем. Получилось основание для укладки огнеупорного кирпича. Нижнюю часть завариваем листовым металлом 2 мм. Выкладываем огнеупорный кирпич. Привариваем ножки из про-трубы. Затем необходимо сделать отверстие в основании под установку сопла газовой горелки. Сверлим отверстия в кирпиче. Так же нужно прожечь отверстие в металле. Устанавливаем горелку. Затем навариваем уголки по углам и делаем стенки с крышей. Верхнюю часть гона следует покрыть металлом 2 мм. Рукоять газовой горелки прикручиваем и фиксируем к основанию ножек горна. Далее останется только подсоединить через гибкий резиновый шланг газовый баллон и модно начинать работать с металлом, к примеру из куска железа выковать нож. Вот такой кузнечный газовый горн запросто можно сделать своими руками и заняться к примеру художественной ковкой малых изделий из металла.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Коммуникации
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
