Газовая пушка своими руками - инструкция по сборке + видео

Изготовление тепловой пушки своими руками

Процесс создания самодельной теплопушки всегда начинается с изготовления из уголков рамы, к которой будут крепиться корпус и прочие составляющие. Дальнейшие действия зависят от виду установки.

Сначала составляется схема электрической цепи установки. Если мастер соответствующими знаниями не владеет, он может воспользоваться уже готовыми разработками.

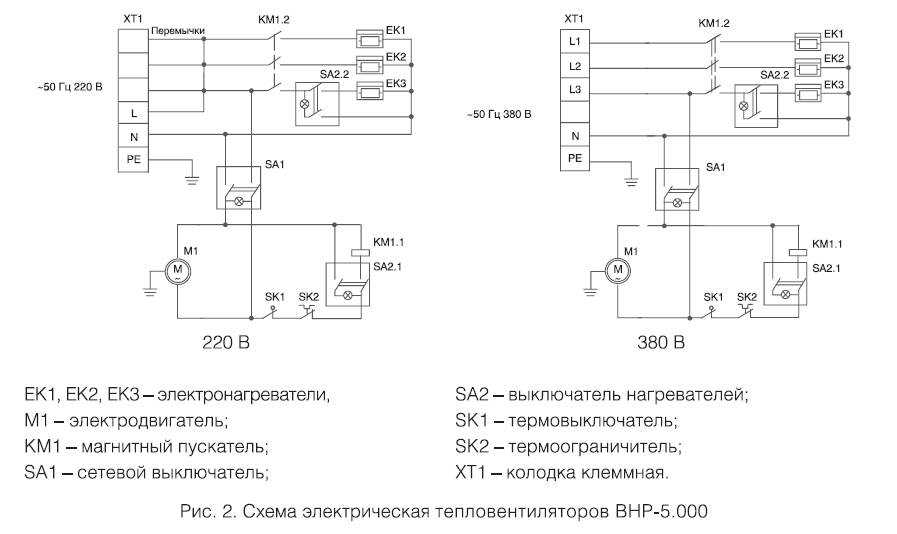

Так выглядит чертеж принципиальной электрической схемы тепловой пушки

Изготавливается электрическая теплопушка так:

Видео: электрическая пушка своими руками для обогрева гаража

Теплопушка на дизельном топливе и на солярке

Процесс изготовления состоит из следующих этапов:

Обращаем внимание читателя на то, что эта теплопушка работает по схеме с прямым нагревом, поэтому её нельзя использовать в жилых и других помещениях с пребыванием людей или животных. Для контроля правильности сборки желательно пригласить мастера из какой-нибудь автомастерской

Для контроля правильности сборки желательно пригласить мастера из какой-нибудь автомастерской.

В самодельной модели отсутствуют датчик контроля пламени и система защиты от перегрева, поэтому во время работы её нельзя оставлять без присмотра.

Видео: тепловая пушка многотопливная

Газовая теплопушка

Эту установку изготавливают так:

В качестве корпуса используют метровый отрезок трубы диаметром 180 мм. За неимением готовой трубы её изготавливают из листа оцинковки, скрепляя его края заклёпками.
На концах корпуса сбоку нужно вырезать по отверстию — диаметром 80 мм (здесь будет подсоединяться патрубок для отвода нагретого воздуха) и 10 мм (сюда будет устанавливаться горелка).
Из метрового отрезка трубы диаметром 80 мм изготавливают камеру сгорания. Её нужно вварить в корпус точно по центру, для чего необходимо использовать несколько пластин.
Далее из стального листа вырезается диск, который будет использоваться в качестве заглушки. Его диаметр должен соответствовать диаметру корпуса теплопушки (180 мм). В центре диска вырезается отверстие диаметром 80 мм — для камеры сгорания. Таким образом, заглушка, приваренная к корпусу с одной стороны, перекроет зазор между ним и камерой сгорания. Приваривать заглушку нужно со стороны подачи нагретого воздуха.
К проделанному в корпусе отверстию диаметром 80 мм приваривается патрубок подачи нагретого воздуха.
В 10-миллиметровое отверстие устанавливается горелка с пьезоэлементом. Далее к ней при помощи хомута подсоединяют шланг для подачи газа.
Изготовление теплопушки завершается установкой вентилятора и подключением его и пьезоподжигателя к электропитанию через выключатель.

Видео: самодельная газовая тепловая пушка

Проще всего такой обогреватель изготавливать из старого газового баллона. Если его в наличии нет, в качестве основной заготовки можно использовать и толстостенную трубу диаметром 300–400 мм — тогда крышку и днище нужно будет приварить самостоятельно (у баллона эти элементы уже имеются).

Один из вариантов дровяной тепловой пушки показан на чертеже:

Чертеж общего вида теплвой пушки с указанием ее основных размеров

Как видно, корпус теплопушки разделён на топку и воздушную камеру с входным и выходным отверстиями. Имеющаяся между ними перегородка и импровизированный пластинчатый радиатор выступают в роли нагревательного элемента для пропускаемого через камеру воздуха. Расположение пластин радиатора показано на разрезах.

Разрезы — фронатльный и горизонтальный, на которых показано внутреннее устройство пушки

Закрепив на выходном патрубке воздушной камеры гофрированный шланг, пользователь сможет подавать горячий воздух в любую точку помещения.

Установку изготавливают следующим образом:

Слишком мощный вентилятор для этой теплопушки не требуется. Достаточно установить модель для вытяжки санузла производительностью около 50 м 3 /ч. Можно применить вентилятор от печки автомобиля. Если же помещение совсем небольшое, подойдёт и кулер из компьютерного блока питания.

Сооружение обогревателя из трубы

Эта самодельная конструкция называется также тепловой газовой пушкой. Она выделяет значительно больше тепла, чем предыдущие обогреватели, и поглощает больше энергетического ресурса. Также такие конструкции часто оснащаются дымоходами, что делает их громоздкими и сложно переносимыми.

С принципом действия и конструктивными особенностями газовой тепловой пушки ознакомит схема. Генерируемый прибором тепловой поток распространяется с помощью вентилятора

Для самостоятельно сборки обогревателя нужно собрать следующий материал:

три метровые трубы различных диаметров (две по 8 см и одна 18 см);
стальные пластины, с помощью которых будет осуществляться крепление;
лист металла;
горелка газовая с пьезоподжигом;
осевой вентилятор.

Также потребуется разнообразный инструмент: дрель, сварочный аппарат, рулетка, уровень, болгарка, ножницы по металлу. Трубы можно заменить баллонами или огнетушителями подходящих диаметров. Болгарка понадобится для срезания дна и верхушки, а также укорачивания заготовок.

Работая в интенсивном режиме для отопления помещения площадью 15 квадратных метров сорокалитрового баллона хватает примерно на неделю. Работая, пушка сушит воздух, поэтому нужно его увлажнять

В трубе диаметром 18 см просверливаются два отверстия разных диаметров: 1 см и 8 см. Просверлить их нужно друг напротив друга.

От трубы с диаметром 8 см отрезается отрезок в 30 см, который будет представлять собой камеру сгорания. К этой трубе привариваются крепежи и в ней сверлится отверстие диаметром 1 см. Затем эта труба вставляется в первую трубу.

Из листа металла нужно вырезать заглушку. Она перекроет зазор между корпусом обогревателя и камерой сгорания. К корпусу приваривается камера сгорания, а к отверстию диаметром 8 см патрубок для вывода горячего воздуха. После этого приваривается заглушка. Убедившись в том, что газовая горелка плотно прикреплена к камере сгорания, можно просунуть шланг через сантиметровые отверстия.

Сзади устройства устанавливается вентилятор, а сверху дымоотвод. Для того чтобы обогреватель устойчиво стоял на поверхности следует приварить ножки. Газовая тепловая пушка эффективно отапливает помещения, экономно расходует газ. Однако при ее использовании следует придерживаться техники безопасности.

Как правильно выполнить ремонт тепловой пушки своими руками – Жми!

Одним из эффективных видов оборудования для обогрева помещения являются тепловые пушки.

И это неудивительно: ведь с помощью этих тепловых агрегатов можно за достаточно короткий период обогреть помещение, даже и больших размеров.

Достигается это благодаря тому, что принцип работы теплопушек заключается в следующем: тепло вырабатывается в конструктивном узле агрегата, а затем с помощью мощного воздушного потока подается к заданному месту.

Уникальность принципа работы тепловых пушек привела к тому, что в последнее время оборудование этого вида начали применять достаточно часто для достижения различных производственно-бытовых целей. Иначе говоря, тепловые пушки приобрели необычную популярность благодаря техническим характеристикам и простоте эксплуатации.

Но каждый, наверное, знает, что каким бы качественным и эффективным не было оборудование, рано или поздно в его функционировании происходят сбои и могут возникать неполадки. В таких ситуациях владельцы тепловых пушек, как правило, обращаются в специализированные сервисные центры.

Однако существует и другой подход для выявления и устранения дефектов в работе теплоагрегатов этого вида, который заключается в том, что ремонт тепловой пушки вполне можно выполнить своими руками. Поэтому, эта статья будет посвящена тому, как правильно выяснить и устранить неполадки в работе газовых и дизельных теплопушек.

Газовые теплопушки

Наиболее часто в газовой теплопушке из строя могут выходить следующие конструктивные элементы:

нагнетающий вентилятор;
пьезоэлемент для воспламенения газа;
контрольно-защитные узлы;
устройство подачи топлива.

Поэтому ниже мы укажем, какие могут возникать неполадки в работе газовых теплоагрегатов, а также как их можно устранить своими руками:

Дизельные варианты

Неисправности дизельной теплопушки заключаются в следующих важных моментах:

Топливо подается в камеру сгорания с перебоями. Появление этого дефекта, прежде всего, связано с загрязнением топливного бака и системой его подачи. В этом случае рекомендуется слить топливо из бака и тщательно промыть. Затем необходимо продуть всю топливную систему.
Топливная смесь не воспламеняется. Этот сбой, в первую очередь, связан с дефектами свечи зажигания. Для устранения неисправности необходимо вынуть свечу, прочистить ее механическим путем, а также отрегулировать зазор между электродами этого элемента зажигания.
Теплопушка начала работать с перебоями. Неисправность этого рода связана с засорением воздушного фильтра. В такой ситуации нужно установить новый фильтр.
Теплообменник плохо нагревается из-за небольшого пламени в камере сгорания. Этот дефект связан с тем, что форсунка сильно загрязнилась. Очистка в этом случае происходит немеханическим путем. Иначе говоря, форсунку тщательно промывают, а затем продувают с помощью компрессора.
При работе теплопушка сильно перегревается. Эта неисправность возникла потому, что из строя вышел термостат. Для устранения дефекта нужно почистить все элементы термостата или, по необходимости, заменить их на новые.

В заключение хотим вам пожелать, чтобы ваша теплопушка никогда не ломалась, а если все-таки уж случилась такая неприятность, то следуя нашим рекомендациям, вы без труда выявите все дефекты и смело выполните ремонт своими руками.

Как выбрать газовую пушку в магазине и на что ориентироваться

При выборе газовой пушки для бытового использования следует в первую очередь обращать внимание на следующие параметры:

Мощность. Измеряется в кВт, иногда производители дополнительно указывают объем обогреваемого воздуха за 1 час работы. В первом случае придерживаются формулы: 1 кВт на 10 м2– минимум. Во-втором, необходимо подсчитать общий объем планируемого для обогрева пушкой помещения и получившуюся цифру разделить на 2. Таким образом получится минимальная мощность пушки, с помощью которой помещение можно прогреть уже за 30 минут беспрерывной работы обогревателя. К примеру, нагреваемый объем воздуха пушкой – 300 м3. Соответственно, она оптимально подойдет для помещения, объемом в 150 м3 (не следует путать объем и площадь – это абсолютно разные показатели).
Тип подключения. Имеется ввиду, с закрытой или открытой горелкой. Первые – более дорогостоящие и они используются для «аварийного» отопления жилых помещений. Для других целей покупать их не стоит. Открытые – оптимальный вариант для гаражей, сараев, складов и других нежилых помещений.
Наличие автоподжога. В принципе, функция не обязательна. Более того, пьеза-элементы достаточно быстро выходят из строя, но при этом их наличие почти на 10 – 20% удорожает стоимость пушки.
Наличие дополнительных функций. Имеется ввиду, регулировка скорости вращения вентилятора, система датчиков, терморегуляторы и так далее. Все они помогают автоматизировать работу пушки, но при этом производители не рекомендуют обогреватели подобного типа оставлять работающими без надзора. И наличие тех самых датчиков тоже удорожает конечную стоимость устройства. Если необходимо сэкономить, то можно покупать пушку без всех этих датчиков.
Питание для вентилятора. Встречается либо от 220В, либо от 12В постоянного тока. Последний вариант удобен тем, что пушку можно использовать как мобильную, запустив её и при отсутствии бытовой электросети. Если такой функционал не нужен, то лучше брать с самым простым двигателем на 220В. Ещё лучше – без щеток (такие двигатели очень надежны и долговечны, но стоят достаточно дорого).

Принцип работы газовой пушки

Таблица 1. Ключевые параметры газовых пушек, которые необходимо учесть при покупке.

Мощность	Не менее 1 кВт на 10 м 2 отапливаемого помещения
Тип газа, на котором работает пушка	Метан – для подключения к бытовой газовой сети, пропан – для баллонов. Встречаются и «универсальные» пушки, но стоят они дорого, а ломаются часто из-за сложной технической конструкции (там одновременно работает 2 раздельных клапана)
Автоподжог	Рекомендуется брать без автоподжога – такие модели стоят дешевле, их запуск не опасен
Наличие дополнительных датчиков	Не обязательно. Большей их частью пользоваться никто не будет – проверено на практике
Питание электромотора вентилятора	С поддержкой подключения к 12В покупать тогда, если обогреватель будет использоваться как мобильный. В остальных случаях – только 220В
Закрытая или открытая горелка	Закрытая – для обогрева жилых помещений, открытая – для всех остальных

Вариант использования газовых пушек — для монтирования натяжных потолков. Под действием высокой температуры ПВХ-полотно легко растягивается, на нем не остается складок и вмятин

Изготовление тепловой пушки своими руками

Так выглядит чертеж принципиальной электрической схемы тепловой пушки

Изготавливается электрическая теплопушка так:

Видео: электрическая пушка своими руками для обогрева гаража

Теплопушка на дизельном топливе и на солярке

Процесс изготовления состоит из следующих этапов:

Для контроля правильности сборки желательно пригласить мастера из какой-нибудь автомастерской.

Видео: тепловая пушка многотопливная

Газовая теплопушка

Эту установку изготавливают так:

В качестве корпуса используют метровый отрезок трубы диаметром 180 мм. За неимением готовой трубы её изготавливают из листа оцинковки, скрепляя его края заклёпками.
На концах корпуса сбоку нужно вырезать по отверстию — диаметром 80 мм (здесь будет подсоединяться патрубок для отвода нагретого воздуха) и 10 мм (сюда будет устанавливаться горелка).
Из метрового отрезка трубы диаметром 80 мм изготавливают камеру сгорания. Её нужно вварить в корпус точно по центру, для чего необходимо использовать несколько пластин.
Далее из стального листа вырезается диск, который будет использоваться в качестве заглушки. Его диаметр должен соответствовать диаметру корпуса теплопушки (180 мм). В центре диска вырезается отверстие диаметром 80 мм — для камеры сгорания. Таким образом, заглушка, приваренная к корпусу с одной стороны, перекроет зазор между ним и камерой сгорания. Приваривать заглушку нужно со стороны подачи нагретого воздуха.
К проделанному в корпусе отверстию диаметром 80 мм приваривается патрубок подачи нагретого воздуха.
В 10-миллиметровое отверстие устанавливается горелка с пьезоэлементом. Далее к ней при помощи хомута подсоединяют шланг для подачи газа.
Изготовление теплопушки завершается установкой вентилятора и подключением его и пьезоподжигателя к электропитанию через выключатель.

Видео: самодельная газовая тепловая пушка

Один из вариантов дровяной тепловой пушки показан на чертеже:

Чертеж общего вида теплвой пушки с указанием ее основных размеров

Разрезы — фронатльный и горизонтальный, на которых показано внутреннее устройство пушки

Установку изготавливают следующим образом:

Разновидности дизельных теплопушек

Пушки этого типа также называют жидкотопливными: в качестве горючего для них может употребляться как дизель, так и керосин либо солярка. Категорически запрещается применять для заправки подобных устройств бензин, спирт и другие легковоспламеняющиеся жидкости.

Дизельные тепловые пушки могут быть не только мобильными, но и стационарными. Подобные конструкции имеют выводную трубу, подсоединенную к дымоходу, через который удаляются отходы сгорания

К выбору горючего нужно подходить очень тщательно, поскольку использование низкокачественного или загрязненного топлива может засорить форсунку и/или фильтр, что потребует вмешательство ремонтников.

Дизельные пушки отличаются высокой мощностью, высоким коэффициентом полезного действия, а также компактными размерами, благодаря чему подобные агрегаты достаточно мобильны.

Все агрегаты, функционирующие на экономичном дизтопливе, можно разделить на две группы теплопушек: с прямым и косвенным нагревом.

Аппараты с прямым нагревом. В основу функционирования положен элементарный принцип: внутри корпуса устроена горелка, через пламя которой проходит воздух, нагнетаемый вентилятором. В результате он нагревается, а затем вырывается наружу, отдавая тепло в окружающую среду.

Дизельную теплопушку с открытым нагревом нельзя применять для отопления жилых помещений, поскольку ее конструкция не предусматривает трубы для выхлопов. В результате отработанные вещества, включая угарный газ попадают в комнату, что может привести к отравлению находящихся в ней людей

Подобные устройства отличаются высокой мощностью 200-250 кВт и практически 100-процентным КПД. Они недороги, легки в монтаже, однако имеют важный недостаток: в наружное пространство попадает не только согретый воздушный поток, но и продукты сгорания: сажа, дым, гарь.

Даже хорошая вентиляция не сможет полностью избавить воздух от неприятного запаха и мельчайших частиц,а при ее полном отсутствии находящиеся в помещении живые существа могут получить сильное отравление.

Устройство с непрямым обогревом намного сложнее. В подобных моделях воздух нагревается опосредованно, через специальную камеру – теплообменник, где и происходит отдача тепла воздушному потоку.

Дизельные теплопушки с косвенным нагревом имеют большую стоимость и меньший КПД по сравнению с аналогичными изделиями с прямым источником тепла. Однако они находят широкое применение благодаря лучшим показателям экологичности и безопасности

В таких агрегатах нагретые выхлопные газы вместе с теплом попадают в теплообменник, откуда они выводятся в дымовой канал, к которому подсоединяется специальная труба. При ее помощи продукты сгорания выводятся из замкнутого пространства наружу, обеспечивая в отапливаемом помещении свежий воздух.

Теплопушки с непрямым нагревом часто используют для обогрева гаража.

Модели дизельных тепловых пушек, имеющие большую мощность, могут обладать крупными параметрами. Их применяют для обогрева обширных помещений: складов, заводских цехов

К числу преимуществ подобных моделей относятся:

Мобильность. Хотя габариты и вес подобных устройств несколько больше, нежели аналогов с открытым обогревом, они имеют все же достаточно компактный размер, что позволяет транспортировать их по помещению в пределах длины соединительного элемента и дымохода.
Большая мощность. Хотя этот показатель выше у приборов с прямым обогревом, мощности непрямых дизельных пушек хватает, чтобы за короткое время обогреть большое пространство.
Надежность. Подобные аппараты имеют продуманную конструкцию, что сводит до минимума риск возникновения пожара, а также повышает долговечность пушек.
Наличие системы защиты. Во многих заводских моделях предусмотрен защитный комплекс, который автоматически отключает пушку сразу же после того, как температура в помещении достигнет заданного показателя.
Снижение риска получения ожога. В продукции, выпускающейся на фабрике, предусмотрены теплоизоляционные прокладки, препятствующие нагреванию корпуса, что снижает вероятность травмирования пользователя.
Длительность работы. На некоторых моделях предусмотрены баки больших объемов, что позволяет пользоваться ими в течение долгого времени, не задумываясь о горючем.

Недостатком же подобных конструкций можно посчитать высокий уровень шума, особенно у агрегатов большой мощности.

Электрическая тепловая пушка в действии

На данный момент в продаже представлен широкий ассортимент продукции отечественного и зарубежного производства, при этом цены вполне приемлемы, например, на продукцию компании «Ресанта».
Подключите пушку к дымоходу, проверьте качество вентиляционной системы

Важно помнить, что обогреть дощатый сарай, большой ангар или железный гараж практически невозможно.
Устройство и ремонт тепловой пушки. Схема тепловентилятора Подключение тепловой пушки Тепловая пушка — это универсальное оборудование, с помощью которого можно быстро и качественно обогреть любое неотапливаемое помещение. Подключение некоторых тепловых пушек осуществляется к сети в вольт.
Как правило, используют уже готовые схемы

Двигатель с вентилятором смонтирован на задней решетке тепловой пушки за нагревающими элементами. Общее описание Электрические тепловые пушки, отзывы о которых указывают на чрезвычайную эффективность и удобство эксплуатации в различных условиях, обычно имеют прямоугольный вид, при этом форма нагревательного элемента у них М-образная.
Продукты горения топлива выводятся из камеры с помощью вертикально установленной трубы. Электродвигатель обычно применяется на вольт, приспособленный работать на широком диапазоне питающих напряжений, поскольку сетевое напряжение может сильно отклонится от стандарта. Подключение некоторых тепловых пушек осуществляется к сети в вольт. Это приводит к изменению интенсивности воздушных потоков, которые проходят сквозь нагревательные элементы

Подключение некоторых тепловых пушек осуществляется к сети в вольт.
Как правило, используют уже готовые схемы. Двигатель с вентилятором смонтирован на задней решетке тепловой пушки за нагревающими элементами. Общее описание Электрические тепловые пушки, отзывы о которых указывают на чрезвычайную эффективность и удобство эксплуатации в различных условиях, обычно имеют прямоугольный вид, при этом форма нагревательного элемента у них М-образная.
Продукты горения топлива выводятся из камеры с помощью вертикально установленной трубы. Электродвигатель обычно применяется на вольт, приспособленный работать на широком диапазоне питающих напряжений, поскольку сетевое напряжение может сильно отклонится от стандарта. Подключение некоторых тепловых пушек осуществляется к сети в вольт. Это приводит к изменению интенсивности воздушных потоков, которые проходят сквозь нагревательные элементы.

Установка Электрическая тепловая пушка может монтироваться на стенах, при этом угол установки может быть произвольным. Крепление электродвигателя с вентилятором можно использовать штатные крепежи. Двигатель вентилятора.

Прибор небольшой мощности не более 1,5 киловатта способен качественно справиться с обогревом комнаты площадью 15 квадратных метров, при толщине стен от 15 сантиметров и более, а также при условии качественной теплоизоляции. Нагревающие элементы у данной модели их 6 штук выглядят следующим образом: В зависимости от выбранного режима, используются либо три нагревателя, либо все шесть. Несколько важных советов по сборке и эксплуатации Правила для безопасной работы самодельной пушки практически не отличаются от эксплуатации других электроприборов: нужно избегать опрокидывания устройства и проникновения внутрь него влаги, не прикасаться к нагретому корпусу и не оставлять агрегат работать без присмотра. Раздражающий шум от работы крыльчатки можно уменьшить, если использовать для конструкции сравнительно тихие автомобильные вентиляторы.

Газовый обогреватель По своей конструкции газовое оборудование напоминает устройство дизельной пушки. Непосредственный пуск выполняется переключателем, путем выставления его в определенное положение. Переключение режимов работы осуществляется компактным и удобным переключателем, при помощи встроенного реле.
