Замена газовой колонки в квартире: нормы и требования к замене газовоговодонагревателя

Льготы на замену плиты

Газовая плита не является общедомовым имуществом многоквартирного дома и поэтому, опять же, по ПП № 410, ее замена производится за счет собственника помещения.

Однако есть и исключения. О том, как заменить газовую плиту на новую по положенным льготам бесплатно, вам расскажут в МФЦ или УК.

Это возможно, если плита, подлежащая по состоянию или сроку годности числится на государственном балансе:

  1. Вы, собственник квартиры, герой РФ или СССР, герой соцтруда, обладатель ордена Славы, участник ВОВ или у вас есть особые субсидии от ЖКХ.
  2. Прибор требует замены при достижении очередности на квартиру.
  3. Жильцы живут в неприватизированной квартире и в договоре есть пункт о бесплатной замене газоиспользующего оборудования при необходимости.

Также право на такие привилегии имеют многодетные и малообеспеченные семьи, но не во всех регионах. Есть ли у вас таковые, следует уточнять в местных муниципальных органах или изучив постановления отдельных регионов.

Для бесплатной замены необходим так называемый «акт дефектности», то есть заключение специализированных служб проверяющих газоиспользующее оборудование и вынесших заключение о неисправности старого прибора. Основания для его составления — ежегодная проверка или внеочередная по вызову специалистов.

Нарушения в работе газовой плиты могут быть выявлены специалистами ГРО либо частной фирмы. Однако перед тем, как пригласить их на осмотр оборудования, выясните, есть ли у них все необходимые лицензии на такие виды работ

Акт составляется в 2-3 экземплярах. Один вы должны передать в ДЭЗ или ЖСК, один потребителю, а еще один оставляют себе специалисты ГРО.

Кроме того, очень важно подготовить все документы — удостоверение личности, правоустанавливающий документ на льготы, акт о дефектности старой плиты, ее техпаспорт и проектные документы на квартиру

Инструменты

Для выполнения работ подготовьте следующий набор материалов и инструментов:

  • сам сертифицированный агрегат с инструкцией
  • дрель
  • ключ разводной
  • ключ рожковый — 27/30, 32/36
  • лента ФУМ или пакля
  • трубы ПВХ водяные или шланги, внутренним диаметром от 13 мм, а длина — не больше 2,5м
  • трубы металлопластиковые для газа
  • шланг газовый
  • фитинги — «американка» и для металлопластика
  • крепежные клипсы
  • газовые краны
  • водопроводный кран
  • труборез
  • паяльник
  • фильтры — магнитный и солевой
  • кран Маевского
  • дюбеля.

При отводе продуктов горения через дымоход приобретите:

  • гофрированная или оцинкованная труба толщиной от 1 мм, диаметр должен совпадать с диаметром входного отверстия котла на колонке (посмотрите точные параметры в инструкции)
  • кольцо-розетка для оформления дымохода (размеры должны совпадать с размерами гофры).

Документы

Для того чтобы установить газовую колонку в квартире или частном доме, понадобятся следующие документы:

  1. Технический паспорт приобретенной колонки или указание модели в случае последующей покупки агрегата.
  2. Акт о техническом состоянии вытяжки или дымохода, составленный службой контроля вытяжных и дымоходных каналов.
  3. Проект размещения нового водонагревательного оборудования и подключения его к газовой и водопроводной магистрали в соответствии с техническим заданием.
  4. Поданное собственником заявление на переустройство помещения с колонкой, дополнительно необходимо представить подтверждение права собственности и технический паспорт на квартиру.
  5. Заявление о проведении монтажных работ, отправленное в газоснабжающую организацию (Горгаз) с приложением проекта.

Фирма, занимающаяся техническим обслуживанием приобретенной газовой колонки или специалисты газоснабжающей организации, при монтаже оборудования обязаны выполнить следующие действия:

  1. Произвести врезку в газовый трубопровод с установкой приборов учета и отсекающего вентиля.
  2. Повесить колонку с облицовкой горючей поверхности стены изоляционными материалами (жесть в сочетании с асбестовым, базальтовым полотном), подсоединить к агрегату гибкую подводку газа.
  3. Подключить колонку к дымоходу или вытяжной системе с помощью трубопровода.
  4. Подсоединить гибкие шланги от агрегата к магистрали холодной воды и трубам горячего водоснабжения.
  5. По окончании работ специалист Горгаза должен настроить и запустить колонку, опломбировать газовый счетчик и составить акт о вводе агрегата в эксплуатацию.

Стоимость установки дома газовой колонки частными специалистами обойдется в сумму около 3000 руб., газоснабжающие компании в зависимости от региона проводят подключение по своим расценкам.

Рис. 10 Рекомендованные отступы и размещение изоляции

Сколько стоит замена и от чего зависит стоимость?

В среднем за установку колонки нужно заплатить примерно 3000-5000 рублей.

В зависимости от модели и производителя цена может быть как меньше, так и выше. Отдельно доплачивают за работы по демонтажу старого аппарата (это обходится примерно в 300-800 рублей).

Затраты на замену колонки включают вызов специалиста на дом для отключения оборудования от коммуникаций, демонтажа колонки, а также монтажа и подключения нового устройства. Также мастер берет плату за работы по наладке колонки.

Стоимость работ будет выше, если:

  • Нужно дополнительно покупать какие-либо материалы для монтажа.
  • Нужно провести дополнительные сантехнические работы.
  • Требуется заменить дымоход.
  • Нужно заменить газовый кран.

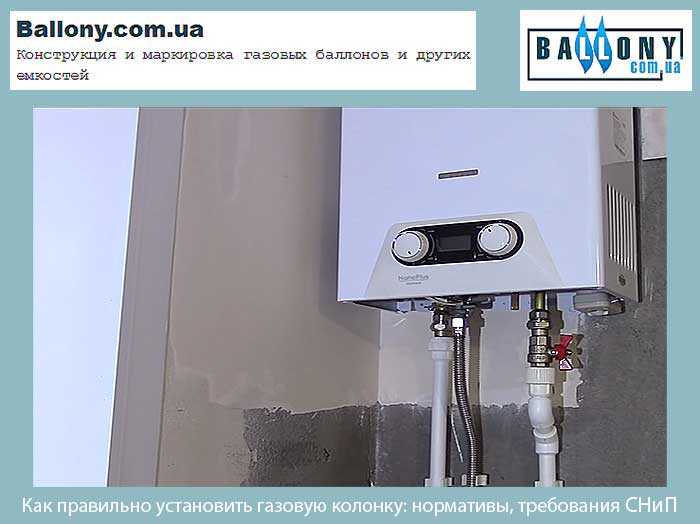

Подключение к сетям водо- и газоснабжения

Выполняют соединение вытяжки и колонки с помощью гофрированного рукава. Один конец надевается на отверстие, второй вставляется в розетку дымохода. Далее своими руками выполняют ключевую работу – подводят канал подачи газа. Правильный монтаж газового крана осуществляется врезанием тройника в газовую трубу. Здесь потребуется сварка или вкручивание тройника с резьбовым соединением.

Колонка подсоединяется к газовой системе с помощью трубы, закрепленной посредством клипсов. Теперь в систему будет поступать газ, который в процессе сгорания должен нагревать воду. Следующим этапом станет подключение водоснабжения колонки.

Подача воды. Монтаж соединения с водопроводной трубой выполняют с помощью резьбового тройника. Металлическую трубу надо сопровождать установкой компрессионного фитинга, только после этого дополняют ее водопроводным краном.

Траектория между водопроводом и колонкой должна быть размечена по месту соединения будущих труб. Рядом с системой ставят солевой, затем магнитный фильтры.

Также необходим монтаж такой детали, как кран Маевского – он продлевает срок службы всей конструкции. После этого можно запускать колонку для проверки качества работы – к водоснабжению в квартире.

Условия для помещений

Действующие нормы и правила учитывают потенциальную опасность газовых водонагревателей, поэтому предъявляются жёсткие требования и к помещениям, в которых монтируются колонки. Подробности отражаются в СНиП и СП и рекомендациях фирм, выпускающих такую технику.

Пункты касаются различных параметров и дистанций для гаранта безопасной эксплуатации:

  1. Минимальная совокупная площадь помещения – 12 кв.м.
  2. Наличие вентиляции (приточно-вытяжной и естественной) для обеспечения тройного замещения воздуха.
  3. Наименьшая высота потолков – 220 см.
  4. Форточка, либо открывающееся окно.

Аппарат ставится в любом нежилом помещении, подходящем под указанные пункты. Запрещаются монтажи:

  1. В ванной комнате, туалете и прочих зонах с высокой влажностью.
  2. В гостиных.
  3. На кухнях-студиях.

Технические аспекты могут варьироваться по регионам. Поэтому до стадии с документами выясните, как нормативы актуальны в вашей местности.

Выбор месторасположения


Можно устанавливать колонку на застекленном балконе

Главные ограничения связаны с пожароопасностью: отсюда запрет на размещение агрегатов в жилые комнаты, слишком тесные помещения и туда, где не обеспечивается достаточная вентиляция. Из этого вытекают следующие правила:

  • колонку нельзя помещать над варочной поверхностью (в том числе электроплиты);
  • не допускается вешать агрегат на стенку, граничащую с жилым помещением;
  • нельзя устанавливать колонку, когда для ее включения необходима гнущаяся подводка большой длины (250 см и более), при этом допустима прокладка комбинированной трубы, состоящей из гибкого шланга и приваренного к газоподающим стальным путям фрагмента;
  • размещение в балконном помещении с выведенным наружу дымоходом не противоречит санитарным нормативам, но затрудняет подведение трубопроводов.

Газоподводящие пути нельзя прокладывать в местах, где вероятно попадание химически агрессивных соединений. Транзитное протягивание на высоте более 2 м разрешено в случае отсутствия арматурных и разъемных элементов на пути. Трубки из стали, которые проходят через стеновые конструкции и плиты перекрытия, нужно снабжать гильзовыми компонентами в местах входа и выхода.

Трубка для подачи газа может быть проложена глухим методом в штробах и открытым – по стеновой поверхности. В последнем случае должна быть продумана возможность доступа к подводящему пути. Его можно проложить в коробе со съемными люками для ревизии, имеющимися по всей длине.

Алгоритм установки

Установка газовой колонки должна проводиться специалистами

Меняется модель

Колонка со временем устаревает и ее можно модернизировать, заменив на более современную

  • Купите сертифицированный газовый нагреватель , который разрешен к установке.
  • Возьмите в ЖЭКе заверенные копии схем системы газо- и водоснабжения с четко помеченным местом установки оборудования.
  • Потом отнесите заявление о замене при условии сохранения места установки в газовую службу , туда же заявления о ремонте магистралей воды и газа на участке.
  • Работы сделает газовая служба, она же отдаст Акт о вводе оборудования в эксплуатацию, соответствии требованиям.

Смена устройства и места установки

Как установить газовую колонку видео мастер класс:

  • Вам понадобится изменить схему подвода газа, воды, воздухоотвод .
  • Придите в пожарную инспекцию, чтобы взять Актом о состоянии дымохода.
  • Закажите проект переноса в ГОРГАЗе или частной сертифицированной организации, получите его.
  • Для многоквартирного дома понадобится разрешение на перепланировку от администрации города .
  • У вас на руках должен быть акт, проект, разрешение, техпаспорт котла или колонки, документ на право собственности квартиры. С этими документами и заявлением еще раз обратитесь в службу газа.
  • Специалисты установят и подключат оборудования, проведут первый пуск. Затем они опломбируют счетчик, выдадут Акт о вводе в эксплуатацию.
  • В конце у вас на руках должны быть акты, которые подтверждают от пожарной инспекции, технадзора, о вводе. Информация о переносе дополнительно подается в БТИ .

Первая установка

Чтобы установить газовую колонку требуется собрать довольно много документов

На маленькой кухне колонку разместить немного проблематично, так как любой сантиметр на счету

  • Получение документации включает согласие на подачу газа от распределителей и транспортеров, расчет потребления, получение техусловий, разрешение на землеотвод под газопровод.
  • Проектирование состоит из заключения проектного договора, сбор и экспертизу документации, согласование в инстанциях, перечисленных в предыдущем пункте.
  • Строительство заключается в строительных и монтажных работах и вводе в эксплуатацию.
  • В конце заключается договор о газоснабжении в ГОРГАЗе или ОБЛГАЗе.

Технические критерии

Так как газовая колонка – это аппарат с высокой опасностью, его монтаж жёстко регламентирован. Для подключения также требуются определённые документы. Работы выполняют специалисты из лицензированных газовых компаний.

Согласно правилам установки газовой колонки получаются следующие технические критерии:

  1. Минимальная площадь кухни – 8 кв.м.
  2. Её стены должны быть изготовлены негорючими материалами или покрыты ими.
  3. Панели для маскировки аппарата и труб тоже должны быть из невоспламеняющихся материалов.
  4. Минимальная высота потолка – 2 м.
  5. Минимальный диаметр отверстия для вентиляции – 12 см.
  6. От боковой плоскости до стены минимальная дистанция – 15 см.
  7. От передней консоли – 60 см.
  8. Предельная длина труб – 2,5 м. Их минимальный диаметр – 1,3 см.
  9. Трубы запрещено замуровывать. Их маскировка реализуется только с помощью открывающейся ниши.
  10. Расположение перекрывающего вентиля – близко к колонке. У него должна быть жёлтая ручка.
  11. Дымоходная труба изготавливается или стали или оцинкованной стали. Её минимальная плотность – 1 мм. Никакого гофрированного изделия!
  12. Кухня обязательно оснащается дверью.

Можно ли устанавливать газовую колонку в ванной комнате

  1. Содержимое:
  2. Можно ли ставить газовую колонку в ванной в квартире
  3. Можно ли газовую колонку ставить в ванной в частном доме

Законная установка газовой колонки в ванной комнате невозможна. До 1 июля 2003 г. действовали регламентирующие документы СНиП 2.04.08-87* и СНиП 3.05.02-88 в которых был ясно прописан запрет на размещение газового оборудования.

Проведение монтажа в одноквартирных и многоквартирных домах сейчас выполняют в согласии с правилами из СНиП 42-01-2002 (СП 62.13330) . Вопрос относительно размещения газовой колонки связан с тем, что некоторые положения можно трактовать двояко.

Можно ли ставить газовую колонку в ванной в квартире

Для начала следует обратить внимание на СП 62.13330, п. 7.6

Вот цитата из строительных правил:

«7.6 При необходимости допускается открытая транзитная прокладка газопроводов, в том числе через жилые помещения, помещения общественного, административного и бытового назначения, а также производственные помещения зданий всех назначений и сельскохозяйственные здания, с учетом требований к давлению газа в соответствии с таблицей 2, если на газопроводе нет разъемных соединений и обеспечивается доступ для его осмотра.

Допускается открытая транзитная прокладка газопроводов из медных и многослойных металлополимерных труб через ванную комнату (или душевую), уборную (или совмещенный санузел) в квартирах жилых зданий.

Установка газоиспользующего оборудования в этих и подобных помещениях не допускается.»

Соответственно этому регламентирующему документу в ванной комнате многоквартирного дома запрещено устанавливать любое оборудование, использующее газ: колонку, котел и т.п. Допускается проведение подающего трубопровода, при условии, что он сделан из меди или специального многослойного полимера. Устанавливать газовую колонку нельзя потому, что влажные пары, отягощают молекулы CO, что увеличивает риск угореть в ванной.

Есть еще несколько правил оговаривающих размещение водонагревателя:

  • приточно-вытяжная вентиляция должна обеспечивать тройное воздухозамещение;
  • в комнате где устанавливается газовое оборудование должна быть форточка;
  • расстояние от выступающих частей газовых горелок, до противоположной стены не менее 1 м;
  • площадь помещения, используемого под колонку не менее 8 м².

Требованиям по установке колонки (описаны в СНиП 2.04.08-87) вряд ли сможет соответствовать ванная комната, расположенная в многоквартирном доме. Газовый водонагреватель можно поставить на кухне.

Если газовая колонка по проекту установлена в ванной (такое решение встречается в старых многоэтажках, построенных до 1950 г.), то до тех пор, пока работает старое оборудование, инспектор не имеет право заставить хозяина квартиры перенести его в другое помещение.

Проблемы возникнут при замене колонки на новую. Любые изменения считаются реконструкцией системы газоснабжения. Размещение и установка нового газового водонагревателя будет регламентироваться по требованиям, действующим на данный момент. Соответственно будет необходимо перенести оборудование в кухню иди другое помещение, соответствующее строительным нормам и правилам.

Можно ли газовую колонку ставить в ванной в частном доме

Согласно СП 55.13330 (ранее СНиП 31-02-2001) п.7.6:

Исходя из этого пункта, правила установки газовой колонки в частном доме не отличаются от требований, действующих в многоквартирном здании.

Соответственно решающим будет определение помещений пригодных к установке газового водонагревателя, исходя из описания, изложенного в СП 62.13330. Действующие нормы не дадут разместить (по крайней мере на законных основаниях) газовое оборудование в ванной комнате одноквартирного дома.

Еще один важный момент. Большинство специалистов изготавливающих проектную документацию до сих пор принимают в расчет нормы, действовавшие до 2013 г. При решениях опираются на нормативные документы, в которых установка газового водонагревателя в ванной недвусмысленно запрещена.

2 Какие требования для установки газовых колонок в частный дом

Обязательное условие для любого потенциального пользователя водонагревателя – знать какие требования для газовой колонии в частном доме.

Прежде всего необходимо знать снип газовые колонки для частного дома, который устанавливает требования к помещению, в котором планируется установка водонагревателя: минимальная площадь – 15 квадратных метров, высота потолка – минимум 2 метра,наличие окна – не менее 0,5 м 2 , наличие вентиляции (либо установлена вытяжка для газовой колонки в частном доме), напор воды – от 0, 1 атм., стена под газовой колонкой должна быть выполнена из кирпича либо бетона, в противном случаи необходима изоляция специальным картонном из базальта.

Кроме этого, нормы установки газовой колонки в частном доме обязуют соблюдать следующие параметры:

  1. Перед фронтальной панелью газовой колонки должен быть запас в 60 см;
  2. Расстояние от водонагревателя к газовой плите – минимум 20 см;
  3. Запорный кран монтируется еще до установки колонки.

Правила установки газовой колонки в частном доме регламентируют и процедуру легализации установки газовой колонки. Для получения разрешения на монтаж водонагревателя следует получить проект своего дома и произвести проверку о состоянии дымохода (после чего вы получаете акт), далее правообладатель частного дома составляет заявление на переоборудование своего жилища.

Так же вам пригодится тех паспорт колонки, либо ее модель (если последняя еще не приобретена). После этого, вы можете обращаться в ГОРГАЗ, для осуществления врезки.

Следует знать тонкости при каждом этапе установки газовой колонки в частном доме. Это понадобится как при частичном монтаже своими руками, так и для расчета всех нюансов работы. Опытные специалисты делятся следующими советами:

  • Если вы решили замаскировать газовую колонку в шкаф-обманку – это возможно. Но следует знать о том, что у такого шкафа не должно быть дна, а боковые стены должны иметь качественную изоляцию;
  • Если вы колеблетесь в выборе между установкой трубы для дымохода, делайте выбор в пользу гофры из многослойного алюминия. Такая труба отлично подойдет для частного дома, так как она легко монтируется, достаточно надежная и недорогостоящая, а внутри имеет стальные трубы, которые предотвращают провисания;
  • Если вы планируете монтировать газовую колонку вместо старой, которая пришла в непригодность то лучше всего не меняйте место монтажа. Так вы сэкономите время и часть денег;
  • Помните, что при самовольной врезке в газопровод и подключении газовой колонки вам светит административная ответственность, в виде штрафа.

Обращая внимания на отзывы покупателей, часто встречается проблема, когда замерзает газовая колонка в частном доме

Мастера советуют прежде всего обратить внимание на тягу в дымоходе

Чаще всего неполадка в виде обратной тяге и служит причиной выхода из строя водонагревателя. Сбор конденсата газовой колонки в частном доме может появится если в системе не установлен зольник, а уже с него выводить слив конденсата.В противном случаи, данная проблема будет встречаться каждый зимний сезон.

2.2
Устанавливаем колонку в частный дом — видео

2016-09-27

Юлия Чижикова

Наличие такой установки в жилом помещении — надежный, популярный, экономный вариант получения горячей воды нужного объема при централизованной подаче газа или из баллона.

Кроме специфической информации на сайте, также можно изучить конкретные проблемы по других людей по этой теме, уже купивших газовую колонку или проточный водонагреватель и таким образом избежать их. Регулярно пополняющийся список таких проблем и их решение вы найдете .

Это самый малозатратный по времени и средствам вариант. При замене нет необходимости получения проекта. Прежде, чем начинать работы по замене старого водонагревателя, необходимо у ЖЭКа получить заверенные копии схем, план монтажа газовой, водной, дымовой систем. На плане газоснабжения обязательно обозначается место расположения, технические параметры устройства.

После того, как получены документы, вы должны написать заявление Горгазу с просьбой разрешения замены старого оборудования новым, с сохранением ее прежнего месторасположения, заявление о разрешении проведения работ на газовых и водных коммуникациях в вашем жилище.

Порядок оформления документов

Если установка новой газовой колонки планируется на прежнее место и по мощности она не превышает старую, то такая замена выполняется по эскизу, в рамках существующего проекта.

Для этого потребуется следующий перечень документов и их копий:

  1. Проект газоснабжения.
  2. Свидетельство подтверждающее право собственности на квартиру или дом. Для частного сектора – акт на право пользования земельным участком.
  3. Техпаспорт квартиры или дома.
  4. Акт проверки состоянии дымовых и вентиляционных каналов. Для его получения предварительно подается заявка в уполномоченную в вашем регионе службу (ЖКХ, МЧС, пожарные).
  5. Техпаспорт нового водонагревателя.
  6. Заявление на замену газовой колонки без изменения ее местоположения и мощности.

В зависимости от региона требования могут варьироваться.

Во всех остальных случаях, например, когда нужно перенести колонку на другое место или поставить более мощный водонагреватель, требуется разработка нового проекта.

Сбор необходимых документов происходит в следующем порядке:

  1. Получение акта проверки дымохода.
  2. Подача заявления в горгаз (или другую специализированную организацию, с которой заключен договор) на получение техусловий на замену газового водонагревателя.
  3. После их изготовления необходимо найти проектную организацию для создания проекта.
  4. Затем полученная документация согласовывается в метрологическом и техническом отделе газового хозяйства.
  5. За 5 дней до начала работ по замене колонки, необходимо подать заявку на выполнение технадзора. На этом этапе нужно будет предъявить акт о состоянии дымохода.
  6. Монтажные работы по замене водонагревателя выполняются лицензированной организацией.
  7. Подключение к газовой системе и ввод в эксплуатацию новой колонки производит представитель горгаза.

На заключительном этапе на руках будет следующий перечень документов: проект, акт приема в эксплуатацию газового прибора, акт поверки дымохода.

Прохождение документального оформления может показаться достаточно долговременной и затратной процедурой. Но появившаяся в последние годы конкуренция на рынке предоставления услуг по техобслуживанию ВДГО и ВКГО, способствует ее ускорению и упрощению. К тому же, все попытки ее обойти, в большинстве случаев, обходятся еще дороже.

Как устанавливать колонку

Перед тем как подключить прибор, осмотрите помещение. Объективно оцените возможность установки газового оборудования в доме.

  • Проверьте соответствие помещения нормам СНиП (высота потолка, площадь и так далее);
  • Правильно подберите колонку. Она должна подходить к вашей системе водо- и газопровода. Если у вас случаются перебои с давлением, а вы купите мощную технику, то стабильной работы можно не ждать;
  • Самостоятельный монтаж проводится на метизы, которые идут в комплекте. Если таковых нет, то используются дюбели размером 10 мм;
  • Подключение к газу выполняется в последнюю очередь и проводится специалистами.

Организация дымохода

Установить трубы для отвода продуктов сгорания несложно. Если в доме есть дымоход с нормальной тягой, придерживайтесь следующих правил:

От патрубка нагревателя до входа в дымоход труба не должна поворачиваться более трех раз;
Нельзя подключать к одному отводу два устройства (например, патрубки колонки и турбированного газового котла);
Запрещено перекрывать вывод дымохода антеннами, флюгерами;
Важно соблюдать герметизацию труб при наращивании.

Есть два способа выполнить монтаж без дымохода:

  1. Подготовьте трубу из стали или асбеста. В месте отвода над колонкой проделайте сквозное отверстие. Нужно подсоединить трубу к патрубку прибора и вывести наружу. Труба должна возвышаться над крышей дома на 50 см, общая высота составляет не менее 5 метров.

  1. Выберите модель закрытого типа. Благодаря наличию закрытой камеры сгорания им не нужен дымоход. Горизонтальная труба выводится на улицу через отверстие в стене. Это называется коаксиальный дымоход. Внутри находятся вентилятор и две трубки. Вентилятор выталкивает продукты сгорания по одной трубе, а по другой поступает воздух для горения.

Ход работы

Документы собраны, место установки выбрано. Приступаем к монтажу:

  • Просверлите два отверстия для крепления, следуя разметке;
  • Закрепите колонку дюбелями или креплениями, которые идут в наборе;
  • Подведите газовый шланг ко штуцеру на корпусе. Он отличается от водных патрубков по диаметру;
  • Для организации водопровода от коллектора сделайте отдельный отвод на колонку. Так удастся избежать перепадов давления в системе, и напор горячей воды будет стабильным. К штуцерам подводятся гибкие шланги длиной не более 2,5 метра;

Используйте гофрированную или стальную трубу — подключите ее к патрубку корпуса и дымоотводу. Все щели изолируйте герметиком — можно использовать шпаклевку или асбест.

Подключение к газовой магистрали лучше доверить специалисту. По окончании работ можно проверить исправность техники. Откройте газовый вентиль, помажьте соединения мыльным раствором, чтобы исключить протечку. Откройте смеситель на подачу горячей воды. Если пошел горячий поток, значит, установка прошла успешно.

Мы привели порядок проведения работ. Действовать самостоятельно или обратиться к мастеру — решать вам. Во всяком случае, не забывайте об актуальном законодательстве и технике безопасности.

Вариант А установка накопительного водонагревателя

Шаг 1: крепление нагревателя

Пошаговая инструкция для установки накопительного водонагревателя проста и выполнима:

  1. На выбранной стене отметить место для крепления агрегата. С помощью рулетки измерить расстояние между отверстиями анкеров прибора;
  2. Нанести места отверстий на стену. С помощью перфоратора высверлить отверстия (2 или 4 в зависимости от конструкции);
  3. Вставить дюбеля и забить или закрутить крючки.

Важное примечание для крепления устройства: нужно измерить расстояние от отверстий в анкерах до самой верхней точки прибора. Чтобы надеть его на крючки, должно быть соблюдено такое же расстояние на стене: от дюбелей до потолка плюс небольшой запас

Шаг 2: подключение прибора к водоснабжению

Когда устройство уже закреплено на стене, можно приступать к подключению водонагревателя. Самые простые и легкие условия для осуществления этой процедуры, когда выведены места подключения. Остается только соединить их с вводом и выходом прибора посредством труб или гибких шлангов. Герметичность соединения с помощью гибких шлангов обеспечивается уплотнительной резиновой прокладкой. Ввод холодной воды в нагревательное устройство обозначен синим цветом и именно на него устанавливается особый клапан, который позволяет сбросить избыточное давление. Для комфортного технического обслуживания рекомендуется установить дополнительный тройник перед запорным краном и подсоединить его. В дальнейшем он позволит спускать воду из резервуара

Важно обеспечить герметичность – наматывать фум ленту или нити с пастой на все места, где были произведены соединения

Стандартная схема подключения накопительного водонагревателя:

Выход горячей воды на приборе обозначен красным цветом. Его нужно соединить с краном горячей воды. После этого следует открыть вентили холодной и горячей воды, подождать, пока из крана для горячей воды выйдет весь воздух, и потечет вода. Одновременно отследить, нет ли нарушений герметичности в местах соединений.

//www.youtube.com/embed/i7Tt_zqVh7Y

Шаг 3: подводка электропитания

Следующий этап – подключение водонагревателя к питанию, где способ определяется лишь предпочтениями нового владельца водонагревательного прибора. Контакты на клеммах прибора обозначены следующим образом:

  • А – фаза (коричневый провод);
  • N – ноль (голубой цвет провода);
  • Заземление (желтый или любой другой цвет в трехжильном кабеле).

После соединения следует подать напряжение. В результате, на устройстве загорится световой индикатор активности. Затем согласно инструкции производителя нужно отрегулировать температурный режим. Водонагревательное устройство накопительного типа установлено и готово к использованию.

Как установить газовую колонку

Самостоятельная установка запрещена законом РФ, но так как представители газовой службы часто остаются неуловимы, то рекомендуем смонтировать устройство самостоятельно. Специалистов следует пригласить лишь для подключения шлангочки к газовой трубе и проверки всех соединений на герметичность.

Первым делом приготовьте все необходимые материалы и инструменты. Вам понадобятся:

  • новая газовая колонка;
  • трубы ПВХ для водопровода и металлопластиковые для газа;
  • фитинги;
  • краны – газовый и водопроводный (лучше использовать шаровые);
  • фильтры солевой и магнитный;
  • гофра или оцинкованная труба (если идет в комплекте с колонкой);
  • кран Маевского;
  • кольцо, чтобы сделать вход в дымоход;
  • газовый шланг (его длина зависит от расстояния между трубой и колонкой);
  • шланги для воды (длину также подбирайте в зависимости от расстояния);
  • дюбели и саморезы;
  • газовый ключ;
  • труборез;
  • набор гаечных ключей;
  • дрель;
  • уровень;
  • герметик, ФУМ-лента и пакля;
  • паяльная станция для труб.

Убираем старое

Это старая газовая колонка, использование которой не безопасно. Лучше всего заменить ее на современный аналог.

Если у вас уже стоял водонагреватель, то, первым делом, нужно его демонтировать. Для этого:

  1. Перекройте все газовые вентили.
  2. С помощью газового ключа открутите фиксирующую гайку на шланге.
  3. После снимите шланг с колонки. В том случае, если шланг новый и не имеет повреждений, то его можно использовать дальше. В противном случае, купите новый.
  4. Теперь можно переходить к отключению устройства от водопровода. Перекройте воду (если есть кран около колонки, то достаточно перекрыть его, иначе придется закрыть доступ воде всей квартире).
  5. Снимите соединительную трубу, находящуюся на выходе колонки и вытащите ее из дымохода.
  6. Демонтируйте водонагреватель, сняв его с креплений.

Установка газового водонагревателя происходит в несколько этапов. После выбора места нужно подготовить все коммуникации: водопровод, дымоход и газопровод. Все это должно находиться в непосредственной близости к будущей колонке, чтобы после монтажа последней вам осталось только подключить шлангочки к трубам.

Для подключения газа к газовой колонке обязательно вызовите специалистов специальной службы.

  1. Итак, первым делом нужно разметить место для водонагревателя. Подвешиваю его на специальную планку, которая входит в комплект с устройством. Ту-то вам и понадобится дрель, дюбеля и саморезы. Лучше делать разметку с помощью уровня.
  2. Сверлим отверстия, вбиваем дюбеля, прикладываем планку и прикручиваем ее к стене саморезами.
  3. Следующим делом нужно подключить водонагреватель к дымоходу. Делается это с помощью гофры или металлической трубы. Установить последнюю несложно. Трубу нужно одеть на патрубок (а рукав еще и затянуть хомутом) колонки. Другой конец вставляется в дымоход и замазывается цементом (можно и асбестом). Но не забывайте, что горизонтальный участок трубы не может превышать 6 м и нельзя делать более 3 изгибов гофры.
  4. Теперь можно переходить к подключению колонки к водопроводу. Как говорилось ранее, монтаж труб и разветвления лучше сделать заранее. При этом не всегда хорошим вариантом является врезка в ближайшую линию (если напор в ней слабый, врезайтесь непосредственно в главную трубу, идущую на квартиру). Обязательно установите на новую ветку, идущую к водонагревателю, кран, чтобы можно было производить ремонт колонки или её замену, не выключая воду во всей квартире или доме. Для проведения трубопровода вам понадобятся металлопластиковые трубы и паяльник, также кран, муфты.
  5. После окончания работ с трубопроводом горячей и холодной линии, вам остается лишь подключить шланги к соответствующим выходу и входу в колонку и к трубам.

Так выглядит дымоход, выполненных из гофры. Кольцо имеет сугубо эстетическое значение.

На этом ваша работа завершена. Подключение к газовой трубе осуществляется специалистами соответствующей службы. На вход в колонку также ставится шаровой кран, все соединения герметизируются а затем проверяются на утечки.

Газовая колонка на кухне может выглядеть довольно гармонично

  • Если вы живете в однокомнатной спальней. Кухня должна быть отдельным помещением.
  • Если вы хотите установить газонагреватель в жилой комнате, ванной или на лоджии/балконе.
  • Если под дверь в кухню глухая, нет вентиляционной щели.
  • Если длина шлангов воды и особенно газа больше 2,5 м.
  • Если газовая плита или другой источник открытого огня почти прилегает к котлу.
  • Если вы планируете навесить нагреватель на стену, смежную с жилой комнатой.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Коммуникации
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
