Как установить духовой шкаф в кухонный гарнитур самостоятельно

Принцип работы газовой духовки

Понимая, как именно работает газовая духовка, правильно разжечь в ней огонь гораздо проще. Если конфорка варочной поверхности непосредственно раскаляет дно посуды и рассеянно прогревает ограниченное пространство вокруг него, то духовка нагнетает нужную температуру в изолированном пространстве. Нагрев воздуха, который участвует в термообработке, чаще происходит снизу, после чего раскаленные потоки равномерно подымаются вверх, циркулируя внутри духовки.

Духовой шкаф имеет собственную отдельную конфорку, в которой горит газо-воздушная смесь. Горелки чаще всего являются диффузионными: смешение газа и воздуха в них происходит естественно, без дополнительного подсасывания кислорода.

После открытия крана газ проходит через сопло, соединяется с воздухом и воспламеняется с помощью искры. Последняя образуется благодаря электричеству либо открытому огню от спички или зажигалки.

Функция дополнительной конвекции в духовке обеспечивает более равномерный нагрев ингредиентов блюда и помогает создать аппетитную корочку. За подобный функционал определенно стоит переплачивать, ведь вкусовые качества блюд становятся еще ярче

Если ваша духовка оснащена конвекцией, рекомендуем ознакомиться с особенностями включения, использования и выключения этого режима.

Как располагать духовку под столешницей?

Вопрос относительно техники установки духовки под столешницей в первую очередь решается с учетом конфигурации оборудования. К этому решению следует подходить, когда определена взаимосвязь основы и варочной поверхности. Если эти компоненты размещаются отдельно, то потребуется организация двух технологических точек. В первой будет установлена непосредственно печь, а во второй – варочная поверхность. Потребность в разделении обусловливается тем, что существуют разные эргономические требования к характеру расположения этих частей. Чтобы встроить духовку в место под столешницей, достаточно рассчитать пространство под рабочей поверхностью и заранее подвести коммуникации. Столешница будет своего рода защитным верхом для техники, хотя в промежутке между ними следует предусмотреть изоляционные переходы. Что касается варочной поверхности, то она размещается в вырезе полотна столешницы. Ее можно интегрировать в «окошко» плиты или же установить в полностью свободную нишу, которая соединит собой два края цельного полотна. В любом случае нужно изначально произвести обработку столешницы специально под параметры варочной поверхности.

Перенос газовой трубы в квартире. Газификация частного дома. Газовые работы.

Подключение встроенной газовой плиты.

Наши специалисты оперативно и качественно подключат Вам газовую плиту, помогут с выбором газовой плиты.Вам необязательно самостоятельно приобретать газовый шланг для подключения газовой плиты,у нас всегда найдутся для Вас необходимые материалы, в том числе гибкие шланги сильфонного типа для газа.Работа по подключению газовой плиты стоит 1990 рублей, демонтаж старой газовой плиты стоит 190 рублей с гибкого шланга и 490 рублей, если плита подключена на металлической трубе. При установке газовых плит необходимо: чтобы внутренний объем кухонь был достаточен для их эксплуатации, например, для 2-х конфорочной плиты не менее 8 м3, 3-х конфорочной — 12 м3, 4-х конфорочной плиты — 15 м3; высота кухни, в которой устанавливают газовую плиту -не менее 2,2м. При этом помещение кухни должно иметь окна с форточкой и вытяжной вентиляционный канал.  Прибор подключается к газопроводу с помощью шланга для газа сильфонного типа,применение других шлангов запрещено. Максимальная длина сертифицированных газовых шлангов 4 метра. Сращивание газовых шлангов недопустимо. Между газовым краном и шлангом в некоторых случаях необходимо установить диэлектрическую вставку. Современные газовые плиты комплектуются электро розжигом и подсветкой духовки. Для подключения к электросети достаточно их присоединение к ближайшей евророзетки с заземлением. В отсутствии розетки с заземлением или установки комбинированной газовой плиты с электродуховкой необходимо провести отдельную электропроводку. В электрощите устанавливается отдельный автомат. Некоторые модели газовых плит не комплектуются электрошнуром, в этом случае потребуется его изготовление. Подключение газовой плиты должно производиться строго согласно инструкции по эксплуатации и нормам технической безопасности. При не правильном подключении газовой плиты существует опасность утечки газа.При подключении газовой плиты:1. Подготовить газовую плиту к установке: аккуратно извлечь из упаковки и проверить на наличие механических повреждений. 2. Демонтировать старую газовую плиту, если имеется.3 .При подключении газовой плиты с электрическим духовым шкафом,следует подвести электричество отдельной линией от щита с автоматами (кабель ПВС3х1,5). При подключении газовой плиты не рекомендуется использовать бытовые розетки, потому что сечение кабеля газовой плиты не соответствует стандартам розеток, так же потребляемая мощность электрических духовых шкафов около 2-4 кВт, что требует отдельного автомата и заземления. 4.Установить газовую плиту на место дальнейшей эксплуатации. 5.Произвести монтаж газового шланга. 6.Проверить всю подключенную систему включая все соединения на предмет утечки газа.(Для этого существует специальный прибор). 7.После подключения газовой плиты следует проверить прибор на работоспособность.Вам необязательно самостоятельно приобретать газовые шланги для подключения встроенной плиты и духового шкафа,у нас всегда найдутся для Вас необходимые материалы, в том числе гибкие шланги сильфонного типа для газа.Работа по подключению газовой варочной панели стоит 1990 рублей, подключение варочной панели и газового духового шкафа- 1990 рублей.

Как встроить духовой шкаф: этапы

Чтобы не ломать голову над тем, как своими руками безошибочно установить встроенный духовой шкаф, действуйте по заранее разработанному плану.

Подготовка инструмента и вспомогательных материалов

В общем случае для быстрой установки духовки в подходящую для нее нишу кухонного гарнитура, скорее всего, потребуется:

  • дрель с набором сверл и фрез;
  • отвертка или шуруповерт;
  • изолента;
  • стандартные соединительные клеммы для проводов;
  • нож;
  • вилка с куском кабеля необходимой длины, если духовой шкаф приобретен без них.

Если окажется, что к месту установки не подведена электрическая сеть, заканчивающаяся подходящей розеткой, придется позаботиться о способе ее прокладки и маскировки проложенной трассы.

Позаботьтесь о наличии розетки для подключения духового шкафа

Подготовка рабочего места

Обдумывая варианты, как встроить новый духовой шкаф, вы должны заблаговременно позаботиться о наличии ниши, с некоторым запасом превышающей размеры духовки. Способов для ее создания может быть несколько:

  • предусмотреть соответствующее отделение при заказе кухонного гарнитура;
  • приобрести отдельный модуль, выпускаемый специально под встраиваемые духовки;
  • выделить подходящий отсек в уже имеющейся мебели;
  • внести изменения в конструкцию существующего шкафа, самостоятельно оборудовав необходимую нишу.

О величине оставляемых зазоров речь шла ранее.

Важно! Отклонения зазоров в большую сторону не так критичны, как в меньшую.

Установка

Перед установкой надо убедиться в возможности подключения кабеля с вилкой, протянутого от духовки к предназначенной для него розетки. Если соответствующее отверстие в задней или боковой стенке отсутствует, его надо аккуратно проделать самому с помощью дрели или электролобзика.

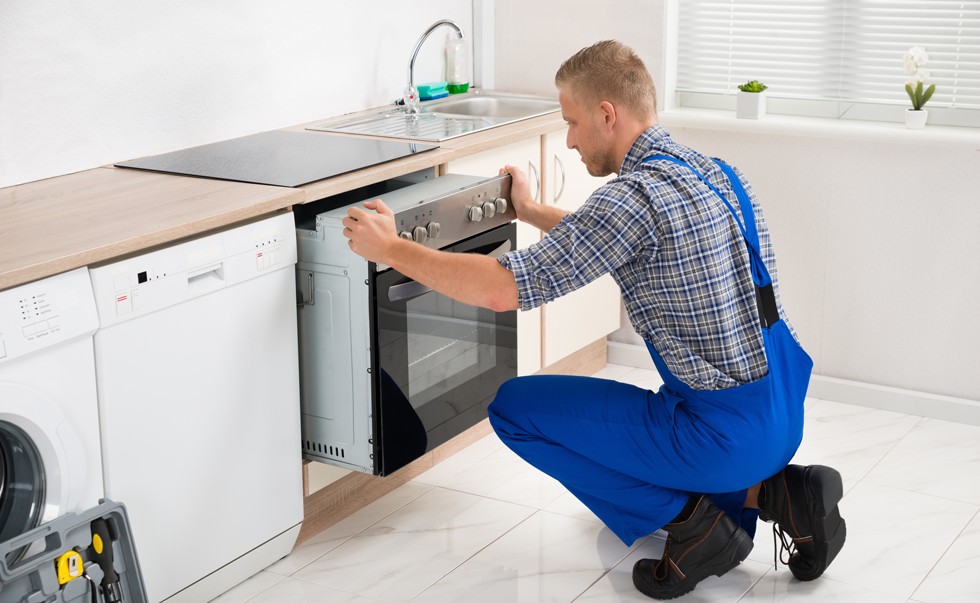

Устанавливается духовой шкаф в нишу в соответствии с требованиями прилагаемой к изделию инструкции. Он может стоять на регулируемых ножках или крепиться специальными шурупами к боковым стенкам выделенного для него отсека. В этом случае его лицевая панель с дверкой становятся составной частью интерьера

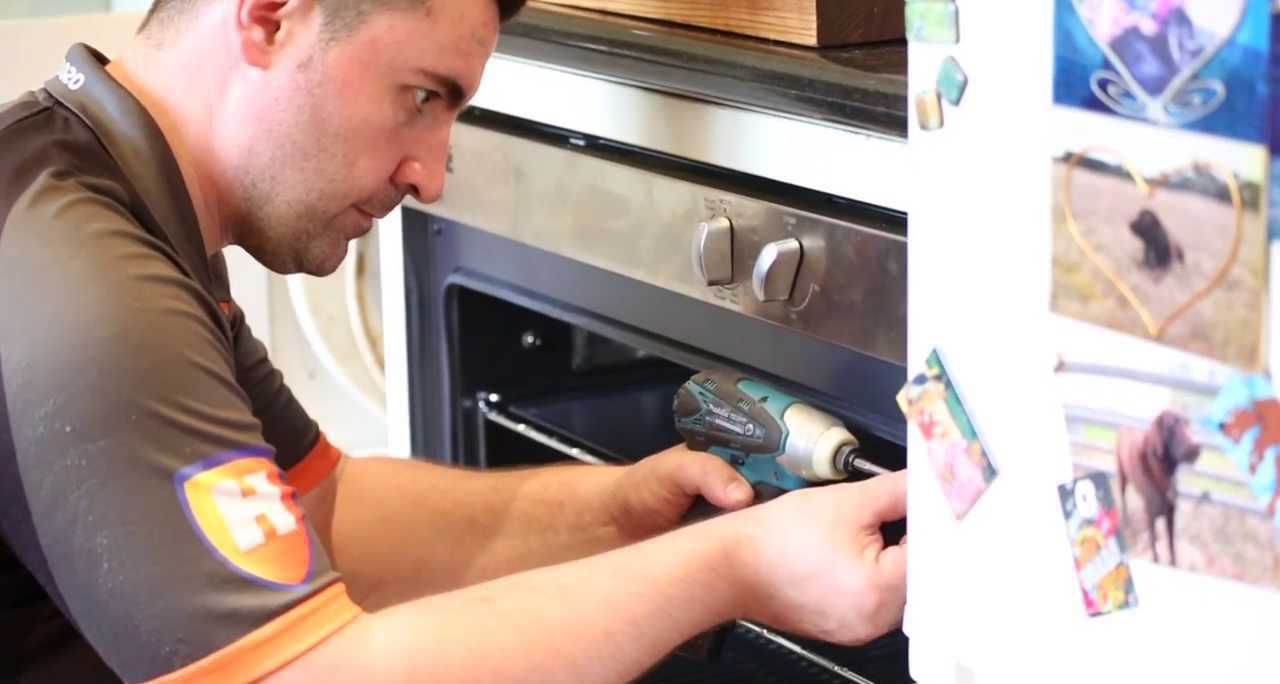

В процессе монтажа важно добиться горизонтального положения прибора и надежной фиксации

Подключение

Стадию подключения духового шкафа обычно совмещают с его установкой, поскольку после окончательного монтажа доступ к задней стенке прибора чаще всего оказывается невозможным. Существует два способа подключения электрооборудования к электрической сети:

  • напрямую;
  • через соединение вилка-розетка.

Маркировка кабелей электрической духовки

В первом случае рекомендуется пользоваться стандартными клеммами, рассчитанными на подходящую мощность. Второй вариант является более предпочтительным. Обычно духовые шкафы продаются с имеющимся силовым кабелем, оканчивающимся штатной вилкой. В противном случае придется изготовить его самостоятельно, подключившись к соответствующим гнездам внутри корпуса духовки.

В процессе подключения важно правильно закрепить заземляющий провод к предназначенным для этого клеммам на корпусе духового шкафа, в вилке, розетке и на входном щитке. Чтобы исключить вероятность ошибки, его в трехжильных кабелях окрашивают в желтый или зеленый цвет

Осторожно! Электрические соединения мощных бытовых приборов с применением скруток не допускаются. Следует избегать прямого контакта алюминия и меди

Профессионалы используют пайку или винтовые зажимы.

Проверка работоспособности

Любой монтаж должен заканчиваться пусковыми испытаниями. Перед первым включением рекомендуется тщательно удалить остатки смазки с внутренних поверхностей духовой камеры, воспользовавшись чистой и чуть влажной ветошью. Пробный запуск происходит в течение 30 минут при температуре 250 оС без помещения в духовку пищи. Появление слабого запаха гари и небольшого дыма не является свидетельством неисправности. Скорее всего, это выгорает заводское масло.

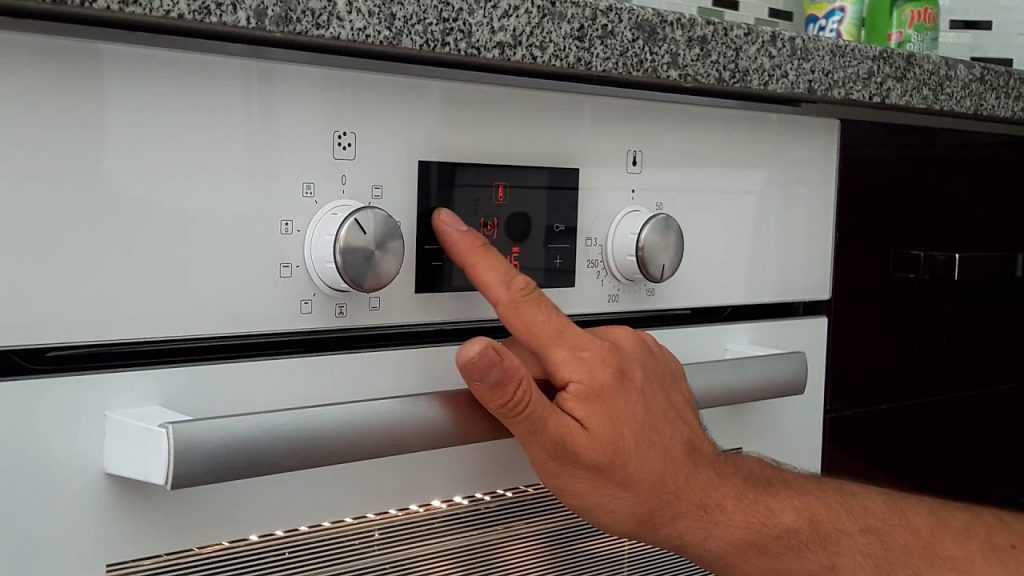

После монтажа нужно обязательно запустить духовку

Желательно проверить оборудование на всех предусмотренных инструкцией режимах. При этом проверяется работа индикаторов и полезных функций. Если отклонений не замечено, можно приступать к эксплуатации.

Установка и подключение электрического шкафа

Встраиваемый духовой шкаф вполне может быть и газовым. Однако такое подключение к сети может выполняться только специалистами газовой службы – все эти нюансы ими тщательно контролируются.

Совет! Перед подключением духовки подача газа в квартиру перекрывается. Поэтому выгоднее устанавливать и варочную поверхность сразу.

Процесс подключения состоит в соединении духового шкафа с трубой, которая подает газ в кухню, посредством специальных газовых шлангов, при этом источник газа должен находиться на расстоянии до 1,2м от духовки.

Перед окончательным включением техники газ обязательно проверяется на включение – как только появится характерный запах, подача газа вновь перекрывается до устранения неполадок. По завершению работ технику подключают к электрической сети (от электричества работают поджиг, освещение).

Тумба для духовки делается высотой 720 мм, без учёта высоты регулируемых пластиковых ног, и шириной 600 мм, глубина корпуса 560 мм, что превышает глубину стандартного корпуса 522 мм.

Внимание!

При проектировании тумбы для встраиваемого духового шкафа обязательно изучите схему встраивания из инструкции к Вашей духовке.

В нашей инструкции размер проема для установки духовки 595*595 мм — это стандарт, но встречаются духовки другого размера, поэтому будьте внимательны. Кстати, на схеме
Вы ещё видите, что глубина корпуса для духовки должна быть не менее 560 мм.

Рис. 16. Схема встраивания электрической духовки
Рис. 17-18. Корпус тумбы для духовки

В нижней части корпуса для духовки устанавливается ящик метабокс самой малой высоты, подробно читайте о метабоксах
на странице о направляющих метабокс.

Внимание!

При проектировании ящика не забудьте оставить пространство по высоте не менее 595 мм для духовки. Корпус для духовки делается без задней стенки, чтобы избыткам тепла было куда уходить.

Рис. 19. Корпус духовки, задняя верхняя стяжная панель расположена вертикально
Рис. 20. Ящик в нижней части тумбы для духовки

На торцы боковых стенок корпуса для духовки крепим термоизоляционные планки, они покупаются отдельно, подробно о таких планках
читайте в статье о секретах надежной кухни.

Термоизоляционные планки защитят фасады на смежных корпусах, особенно это важно, если фасады пленочные. В противном случае возможно отслоение пленки и нужно будет покупать новые фасады

Рис. 21. Установка термоизоляционных планок

Кстати, духовки продаются без евровилки, её надо купить отдельно. Как подсоединить евровилку читайте на специализированных сайтах или доверьте это электрику, если боитесь.

Что касается подготовки разводки для электрической духовки, то это тоже не тема мебельного сайта. В
нашем случае дом новый и в нём всё уже учтено, оставалось только вилку подключить к розетке, а вернее к удлинителю.

Рис. 22. Электрическая духовка перед установкой в тумбу
Рис. 23. Схема крепления духовки к корпусу тумбы
Рис. 24. Установка электрической духовки

Электрический духовой шкаф самостоятельно установить проще, чем газовый. Перед тем, как встроить духовой шкаф, необходимо обеспечить следующие условия:

  • необходимое расстояние от ближайших поверхностей: между боковыми стенками соседних тумбочек и кухонной стеной — около 5 см., расстояние от пола 5 — 9 см.
  • Саму духовку желательно выставить строго по уровню, неточная установка может привести к нарушению ее работы.
  • Далее духовка прикручивается к боковым стенкам установочного шкафчика или к дополнительным деревянным планкам, закрепленным на стенках соседних кухонных тумбочек.

Основная трудность при установке электрического духового шкафа заключается в вопросе, как подключить его к электрической сети. Большинство духовок рассчитаны на очень высокое электропотребление, поэтому не каждая проводка выдерживает такую нагрузку. Решая, как правильно подключить электрический шкаф, приходится идти на монтаж дополнительной линии для подключения к силовому щиту и установки отдельного автомата.

Электрический духовой шкаф установить намного легче чем газовый, следует лишь придерживаться основных правил

Выпускаемые модели духовых шкафов предусматривают два способа подключения в электрическую сеть: через вилку с розеткой или напрямую через колодку.

В первом случае выбирается вилка и розетка по максимальному току: для плиты мощностью до 3,5 кВт. они должны быть рассчитаны на ток 15 А., при мощности до 5 кВт. это значение возрастает до 32 А. Применяются трехконтактные розетка и вилка с заземлением (обычно это провод желто-зеленого цвета), контакты с белым и голубым проводом подключаются к сети.

При подключении через клеммную колодку с винтовыми зажимами также соблюдается цветовая маркировка.

Виды

Тип приобретенной духовки прямо влияет на порядок установки шкафов. Данные устройства подразделяются на следующие виды:

  • независимые и встраиваемые;
  • газовые и электрические.

Наиболее жесткие требования предъявляются к монтажу газовых духовых шкафов. Отчасти это обусловлено тем, что подобные приборы должны устанавливаться в местах, определенных планом квартиры.

Сказанное выше означает, что самостоятельно смонтировать можно только электрические устройства. Газовые бытовые приборы устанавливаются с привлечением соответствующих специалистов.

По способу монтажа

По способу установки духовые шкафы подразделяются на независимые и встраиваемые. Первые монтируются проще вторых.

Независимые

Независимые духовые шкафы отличаются от встраиваемых наличием полноценного корпуса, который скрывает внутренние детали прибора и обеспечивает защиту узловых элементов от внешнего контакта. Такие устройства устанавливаются в любое место и не требуют высоких временных затрат.

Встраиваемые

Этот тип приборов отличается отсутствием защитного корпуса. Данные духовые шкафы монтируются в заранее подготовленную конструкцию и входят в состав гарнитура. Встроенные устройства обеспечивают эффект единого пространства на кухне, не выделяясь на фоне других бытовых приборов и не занимая дополнительное место.

По способу нагрева

Духовые шкафы нагревают блюда, потребляя электричество либо газ. Первый вариант удобен тем, что при установке подобные приборы необходимо разместить рядом с источником электроэнергии. Второй тип устройств жестко привязан к месту выхода газовой трубы, так как последнюю, согласно действующим нормам, нельзя переносить в другие зоны.

Газовые

Такие духовки отличаются наличием газовых конфорок, протянувшихся вдоль днища. Приборы этого типа дополняются современными системами контроля подачи голубого топлива и автоматическим поджигом. Основной недостаток газовых духовок заключается в том, что блюда прогреваются снизу вверх. Кроме того, данные приборы разрешено устанавливать исключительно с привлечением соответствующих специалистов и в строго отведенных местах.

Электрические

Электрические духовки отличаются от предыдущих следующими особенностями:

  • прогрев – до трех тысяч градусов;
  • наличие конвекции;
  • точный таймер;
  • наличие режима самоочистки;
  • встроенная дублирующая система защиты от перегрева и возгорания.

Недостаток подобных духовок заключается в повышенном расходе электроэнергии. Это в итоге приводит к увеличению затрат на содержание квартиры.

Безопасность прежде всего

Утечка бытового газа – исключительно опасная ситуация, которая может привести к серьезному отравлению, взрыву, порче имущества и гибели людей. Такое случается нечасто, а причина у несчастий обычно общая – ошибки при подключении приборов и нарушение условий их эксплуатации.

Свод правил и норм безопасности сводится к тому, чтобы все соединения газовых трубы и приборов были герметичными, количество таких узлов необходимо сделать минимальным. Изучив правила установки газовых бытовых приборов, с такой задачей справится даже домашний умелец.

Качественная техника стоит недешево, поэтому не стоит экономить на правильном подключении прибора. Монтажные работы обойдутся примерно в 2000 рублей с учетом материалов

В ходе работ необходимо соблюсти порядок действий при подключении оборудования, использовать подходящие материалы, точно следовать инструкциям. По окончании работ выполняется проверка всех соединений. Соблюдение правил позволит получить необходимый результат – безопасно установленную и подключенную газовую духовку.

При установке встраиваемого газового духового шкафа своими руками самое распространенное нарушение – использование тройника для газовой трубы, к которой уже подключена варочная панель.

Неопытные мастера считают, что если это работает с водопроводом, то и для системы подачи газа сгодится. В результате получается три соединения, которые необходимо тщательно уплотнить.

По правилам подключение духовки и варочной панели следует выполнять отдельно, подводя к каждому прибору его собственную трубу. Количество соединений в этом случае уменьшится до двух.

На практике использование тройника может быть вполне безопасным

Если резьба правильно загерметизирована, не так уж важно, два соединения выполнено при подключении или три

Нельзя подключать газовые приборы через тройник, без использования диэлектрической прокладки и отсекающего крана для каждого отдельного потребителя

Но этот способ противоречит существующим правилам установки газового духового шкафа. Если во время проверки представитель газовой службы обнаружит такой тройник, владельцам квартиры или дома грозит совершенно законный штраф.

Поэтому с самого начала необходимо учесть этот момент, чтобы подключить духовку правильно. Кроме того, следует использовать диэлектрическую прокладку, а также поставить отсекающий кран для каждого прибора, потребляющего газ.

Как правильно выбрать духовой шкаф

Прежде чем переходить к выбору шкафа, необходимо знать следующее. Духовые шкафы по своему конструктивному предназначению делятся на две группы: зависимые и независимые. Первые, как правило, зависят от варочной панели, поэтому установка такого оборудования происходит по классической схеме – сверху варочная панель, а под ней духовка. Независимая духовка в свою очередь может быть установлена в любом пригодном для пользователя месте. Поэтому сегодня именно такой тип оборудования становится популярнее.


Духовой шкаф независим от варочной панели и может быть установлен в любом удобном месте

Газовые шкафы экономичным тем, что они потребляют намного меньше ресурсов, чем их электрические собратья. Такие устройства весьма удобно устанавливать в квартирах, а вот в жилых домах не всегда есть возможность пользоваться газом. Но и здесь есть выход – газовые баллоны, которые также позволяют существенно экономить электроэнергию в доме. Выбирая устройство для кухни, стоит, прежде всего, опираться на собственные предпочтения. Необходимо определиться с наличием определенных функций, которым сможет похвастаться газовый духовой шкаф.

Порядок подключения газового духового шкафа

  1. Подготовить газовую духовку к установке: аккуратно извлечь из упаковки и проверить на наличие механических повреждений.
  2. Демонтировать старую газовую газовую духовку, если имеется.
  3. Произвести подключение к электрической сети, подключить газовый шланг.
  4. Выполнить монтаж духового шкафа на место.
  5. Проверить всю подключенную систему включая все соединения на предмет утечки газа. (Для этого существует специальный прибор).
  6. После подключения газового духового шкафа следует проверить прибор на работоспособность.

Вам необязательно самостоятельно приобретать газовые шланги для подключения встроенной плиты и духового шкафа, у нас всегда найдутся для Вас необходимые материалы, в том числе гибкие шланги сильфонного типа для газа.

С 1.01.2009 года при подключении (установке) газовых приборов, замене газовых шлангов следует предусмотреть установку диэлектрических вставок!

Электрическое управление и система контроля

Газовая плита – сложная бытовая техника, требующая знакомства как с особенностями конструкции, так и с правилами эксплуатации. Прежде чем начать пользоваться этим необходимым кухонным оборудованием, рекомендуем внимательно изучить рекомендации производителя, задать интересующие вопросы работнику газовой службы и научиться управлять плитой.

Помните, что газовая техника, наряду с электрической, относится к опасным для здоровья и жизни бытовым предметам, поэтому соблюдайте правила использования и вовремя сообщайте о потенциальной угрозе!

Как и с любым газовым оборудованием, работа с духовкой должна быть предельно аккуратной

Обращайте внимание на любые тревожные дисфункции устройства и вовремя обращайтесь к специалистам, чтобы избежать возникновения аварийных ситуаций

А разжечь пламя в газовой духовке достаточно просто: стоит научиться делать это правильно всего один раз, после чего посторонняя помощь хозяйке не потребуется.

Хотите дополнить изложенную информацию полезными рекомендациями или замечаниями? Или у вас остались вопросы, которые мы не затронули в этом материале? Задайте их нашим экспертам и другим посетителям сайта – форма обратной связи расположена ниже.
