Что такое гофра для газовой колонки: выбор, установка, требова

Требования нормативных документов

Согласно таблице определений НПБ 252-98 вытяжная труба для газовой колонки является соединительной для дымоотводящего патрубка аппарата и дымового канала. Соответственно она транспортирует продукты горения газа и должна отвечать требованиям, которые предъявляются к дымоходам. Их несоблюдение чревато загазованностью помещения и отравления угарным газом.

Все требования к дымоходам изложены в следующих нормативных документах:

• НПБ 252–98;
• Правила производства трубо-печных работ ВДПО;
• СП 42-101-2003, приложение Г
• СП 60.13330.2012, который является актуализированной редакцией СНиП 41-01-2003 (взамен СНиП 2.04.05–91).

Основные положения, которые непосредственно касаются дымоудаления от бытовых газовых колонок, сводятся к следующим пунктам:

• Площадь сечения вытяжной трубы принимается не менее сечения выходного патрубка агрегата;
• Необходимо обеспечить полную герметичность дымохода, его стойкость к коррозии и высоким температурам до 200 °C;
• Прокладка соединительных труб через жилые комнаты запрещена;
• Вертикальный участок вытяжной трубы на выходе из колонки должен быть высотой от 500 мм, в отдельных случаях допускается уменьшение до 250 мм;
• Соединительные трубы должны быть длиной до 3 м в новых зданиях и до 6 м в существующих;
• Допускается использовать не более 3-х поворотов с радиусом изгиба не меньше диаметра;
• Вытяжная труба устанавливается на расстоянии от потолка или стены из несгораемых материалов не менее 5 см, если же они сгораемые или трудносгораемые, то не менее 25 см. Расстояние может быть уменьшено до 10 см за счет принятия защитных мер согласно СП 42-101-2003;
• Если соединительная труба для газовой колонки проходит через неотапливаемое помещение, то необходимо использовать теплоизоляцию;
• Вытяжная труба должна прокладываться с уклоном 0,01 или больше в сторону прибора.

Важно! Удаление продуктов сгорания возможно только через дымовые каналы или специально установленные дымоходы, использование вентиляционных каналов строго запрещено. Дымовые каналы устраиваются в стенах из негорючих материалов и утепляются при необходимости во избежание появления конденсата

Если подходящие стены отсутствуют или в эксплуатируемом здании не предусмотрены каналы для удаления продуктов сгорания, то устанавливают дымовую трубу насадного или коренного типа

Дымовые каналы устраиваются в стенах из негорючих материалов и утепляются при необходимости во избежание появления конденсата. Если подходящие стены отсутствуют или в эксплуатируемом здании не предусмотрены каналы для удаления продуктов сгорания, то устанавливают дымовую трубу насадного или коренного типа.

Каждое топливосжигающее устройство должно иметь отдельный дымовой канал или трубу. В отдельных случаях допускается отвод отработанных газов от колонки и котла в один дымоход с увеличением сечения трубы. При этом ввод продуктов сгорания в канал должен производиться на разных уровнях на расстоянии не менее 0,75 м или на одном уровне с применением рассечки высотой 0,75 м и толщиной 0,12 м.

Дымовая труба должна быть строго вертикальной и иметь у основания съемный патрубок или карман глубиной 250 мм с дверкой для чистки сажи. При необходимости обхода существующих препятствий допускается отклонение до 30° от вертикали, при этом площадь сечения сохраняется, а вынос не должен превышать 1 м.

круглое или прямоугольное отверстие под входом в дымовой канал предназначено для чистки сажи и должно быть всегда доступно для обслуживания. Делая генеральную уборку в кухне, не забывайте открывать дверку и вычищать сажу, листья и прочий мусор.

Высота дымохода является ключевым фактором для создания хорошей тяги. Именно она является решающей в вопросе качественного удаления продуктов сгорания. Высота дымовой трубы должна определяться в соответствии со схемой, приведенной в СП 42-101-2003 (приложение Г).

Если поблизости есть более высокие здания или деревья, то необходимо дополнительно проверить высоту зоны ветрового подпора и при необходимости увеличить высоту дымоотводящей трубы. В любом случае возвышение над прилегающей частью кровли должно быть не менее 50 см, а при совмещенной (плоской) кровле – не менее 200 см.

в помещениях с герметично закрытыми окнами газовая колонка может периодически отключаться из-за недостаточного притока воздуха. Автоматика прекращает работу водонагревателя для предотвращения обратной тяги, которая может возникнуть вследствие разрежения воздуха в помещении. Для устранения проблемы достаточно держать окно кухни в режиме микропроветривания при работе колонки.

Дизайнерские решения кухни с газовой колонкой

Не смотря на то, что современные газовые колонки имеют довольно эстетичный дизайн и зачастую гармонично вписываются в интерьер квартиры, вариант с её размещением зависит от расположения и размеров комнат, а так же пожеланий заказчика.

В основном размещение колонки сводится к трём вариантам:

1. Вынос газовой колонки за пределы кухни. Этот вариант наиболее популярен в тех случаях, когда ремонт кухни уже закончен, или же не предполагает наличия в комнате водонагревателя.

Такое решение очень хлопотно, ведь помещение должно соответствовать всем предписаниям газовых и жилищных служб (объём помещения не менее 7,5 м3, высота потолка от 2,25 м, подходящий дымоход и т.д.).

Выполнение такого переноса целесообразен только в том случае, когда кухня очень маленькая и наличие в ней колонки будет предельно неудобным.

2. Оставить всё как есть или перенести в другое место кухни. Наименее трудоёмкий вариант, ведь в случае переноса на расстояние менее полутора метров не потребуется особых согласований и затрат.

Расстояние более 1,5 метра будет считаться переустановкой оборудования и потребует изменения проекта и монтажа дополнительных газовых магистралей по квартире. Также стоит помнить что размещение колонки над газовой плитой строго запрещено.

Важно учитывать, что перенос не может быть осуществлён на пространство над газовой плитой. Такое решение поможет организовать рабочее место на кухне по новому, сделав его более удобным. 3

Спрятать в мебели. Для этого при заказе кухонного гарнитура необходимо проработать место с фальш-шкафом, который спрячет колонку от посторонних глаз. Шкаф необходимо делать без верха и дна, а так же предусмотреть расстояние между дверцей и крышкой колонки

3. Спрятать в мебели. Для этого при заказе кухонного гарнитура необходимо проработать место с фальш-шкафом, который спрячет колонку от посторонних глаз. Шкаф необходимо делать без верха и дна, а так же предусмотреть расстояние между дверцей и крышкой колонки.

В противном случае такая конструкция не будет соответствовать правилам газо и пожаробезопасности.

Применение

Гофрированная труба используется при комплектации отопительных приборов, которые работают на газе, твёрдом и даже жидком топливе для отведения продуктов сгорания топлива. Её можно использовать почти на всех котлах, бойлерах и газовых колонках. Труба используется для прокладки внешних и внутренних дымоходов, у которых есть повороты и изгибы — в тех местах, где не возможна прокладка прямой негнущейся трубы.

Грамотно установленный и подключенный котёл или бойлер, как и любая газовая колонка незаменим в быту. Отвод дыма, с помощью трубы – одно из важнейших требований. Правильно смонтированный дымоход – залог вашего спокойствия.

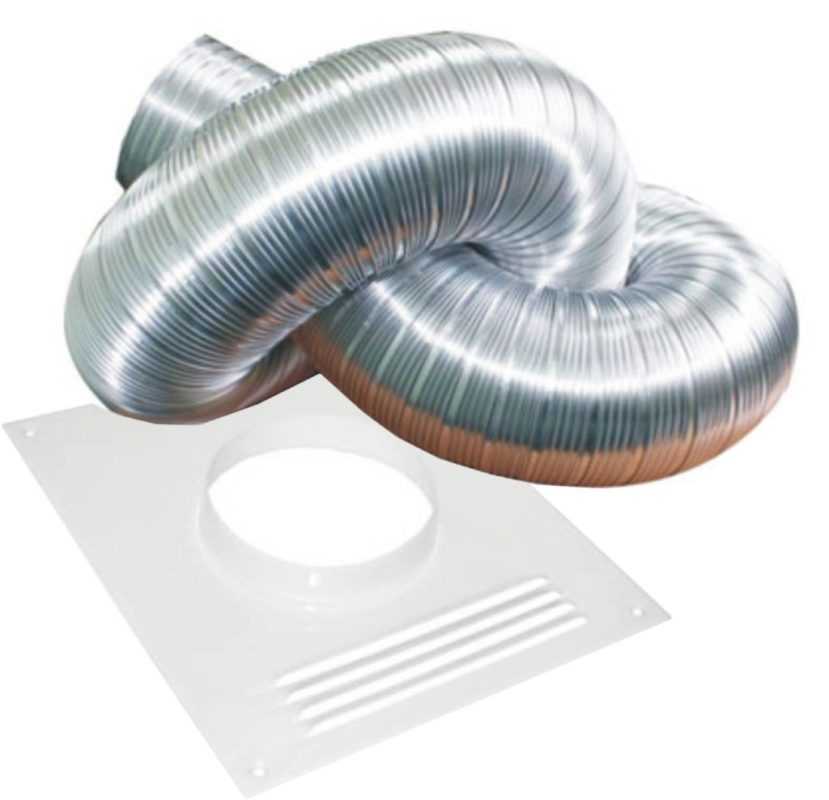

АЛЮМИНИЕВЫЕ ГОФРИРОВАННЫЕ ТРУБЫ ДЛЯ ОТВОДА ДЫМА

Алюминиевая гофра для дымохода имеет конструкцию, идентичную, используемой в аналоге, изготовленном из нержавейки. При этом алюминий существенно уступает последнему в прочности и жароустойчивости.

Согласно СП 42-101-2003, алюминиевые гофрированные дымоходы к газовым котлам не запрещены. Но как показывает практика, в большинстве случаев, инспекторы требуют изготовить дымоход из другого материала. Все объясняется тем, что алюминиевая гофра в качестве дымохода, не способна выдерживать температуру свыше 500°С и часто, после возгорания сажи, стенки прогорают, что приводит к попаданию продуктов сгорания в жилое помещение. В последнее время такие случаи участились. Поэтому ограничения вполне оправданы.

Использовать алюминиевую гофру для дымохода от котла можно, но не рекомендуется. Чтобы избежать проблем с регистрацией и вводом в эксплуатацию газового оборудования, лучше всего остановить свой выбор на нержавеющей трубе.Для подключения к отопительному оборудованию можно использовать исключительно сертифицированную гофру, имеющую разрешение на эксплуатацию, выданное Ростехнадзором.

Переходники для газовых колонок

✓ В наличии на сегодня, : Магазин/ офис:м. Черная речка:много Склад:много Доставка:многоМатериал: сталь толщиной 0.6мм; Покрытие: Белая термостойкая эмаль Подробнее Назначение: для перехода с одного диаметра на другой	Размер	Опт	Розничная цена
Переход Ø80х100	558	573 руб
Переход Ø100х120	578	590 руб
Переход Ø100х125	603	641 руб
Переход Ø110х130	631	673 руб
Переход Ø120х130	680	695 руб
Переход Ø120х150	732	699 руб
Переход Ø125х150	746	715 руб
Переход Ø125х160	771	737 руб
Переход Ø130х150	780	726 руб
Переход Ø150х160	820	789 руб
Переход Ø150х200	870	842 руб
Переход Ø160х200	918	918 руб
Переход Ø200х250	1055	996 руб

Основные требования к дымоходу газовой колонки ↑

Дымоотводная труба должна быть прямой и без сужений

• Дымоотводные системы должны строго соответствовать положениям СНиП
• Любая газовая колонка оборудуется индивидуальным дымоходом (исключение составляют случае, которые оговорены СНиП).
• Дымоотводная система должна быть полностью герметична, иначе существует риск утечки газа.
• Дымоотводная система должна исполняться из термо- и влагоустойчивых материалов, не подвергающихся коррозии. Дым, передвигаясь по трубе, охлаждается и образует конденсаторную влагу.
• Дымоход должен быть прочно закреплен – провисания недопустимы.
• По всей длине дымоотводной системы должна быть равномерная тяга. Для этого в ее конструкции используют трубы круглого сечения, которые имеют гладкую поверхность.
• От диаметра входного отверстия зависит диаметр всей дымоотводной системы.
• Монтаж дымохода должен выполняться вертикально. Допустимое отклонение дымовой трубы составляет до 1 метра или 30 градусов относительно оси. Прохождение сквозь стену для непосредственного подключения газовой колонки разрешается осуществлять с отклонением 90 градусов.
• В нижней части вертикальной конструкции дымохода расположено ревизионное окошко, чтобы конденсатная влага не попадала в газовое оборудование.

GardenWeb

Газоснабжение

Установку газового оборудования и приборов на место, присоединение их к газовым сетям, отопительным системам и водопроводу, а также обвязку трубопроводами осуществляют по проекту.

Помещение, где устанавливают газовое оборудование, должно иметь естественное освещение и постоянно действующую приточно-вытяжную вентиляцию. Плиты, таганы, водонагреватели, кипятильники и обогревательные приборы устанавливают только заводского изготовления. Нестандартные газовые приборы, применяемые в учреждениях (учебных, научных), изготовляют по специальным проектам.

Газовые плиты и таганы в жилых зданиях помещают в кухнях, имеющих окно с форточкой или фрамугой, таким образом, чтобы было обеспечено свободное пользование ими, а также чтобы оставался свободный проход не менее чем с двух сторон.

Важно

Нельзя размещать плиты вблизи или против окон; при открытом окне пламя может быть сдвинуто с горелки. Расстояние между газовой плитой или таганом, считая от края верха плиты или тагана и стеной, должно быть не менее 5 см.

При установке плит у неоштукатуренной деревянной стены участок стены, примыкающий к плите, оштукатуривают или изолируют листовым асбестом толщиной 3 мм и обивают кровельной сталью: для плит — от пола, а для таганов — на 10 см ниже тагана.

Кроме того, лист должен выступать за верх плиты или тагана не менее чем на 10 см по ширине и не менее 80 см по высоте.

Проход между плитой и противоположной стеной должен быть не менее 1 м. Кухонные плиты и таганы устанавливают строго горизонтально по уровню, все ножки должны опираться на пол.

Газовые счетчики в квартирах, как правило, устанавливают в кухнях на высоте 160—180 см от пола до низа счетчика; расстояние в плане от счетчика до центра ближайшей горелки плиты должно быть не менее 80 см. Отключающий кран у плиты в этом случае устанавливают на высоте 150 см от пола.

В современных жилых зданиях с центральным отоплением и централизованной системой горячего водоснабжения счетчики в квартирах не устанавливают.

При отсутствии газоьых счетчиков и установке только газовой плиты подводящий газопровод к плите располагают на расстоянии 165—170 см от пола или прокладывают на уровне рампы, в этом случае отключающий кран устанавливают на расстоянии не менее 20 см сбоку от плиты.

В кухнях пищеблоков, детских, лечебных и учебных заведениях, столовых, ресторанах и т. п. для приготовления пищи применяют плиты ресторанного типа, варочные котлы и другое газовое оборудование с отводом продуктов сгорания в дымоходы.

Следует особое внимание уделять состоянию дымоходов. Часто их устраивают приставными, расположенными с наружной стороны зданий

Такие дымоходы обязательно утепляют, иначе продукты сгорания не будут отводиться от плиты. Кроме того, в помещение кухни должен подаваться свежий воздух.

Совет

Это необходимо и для улучшения условий работы обслуживающего персонала и для работы вытяжных систем вентиляции. При недостаточном количестве приточного воздуха вытяжные системы будут забирать воздух с улицы через дымоход от газовой плиты, тем самым опрокинут тягу (дымоходы будут работать не на вытяжку, а на приток).

Производительность вентиляционной системы составляет 1000 мг1ч на каждый 1 м2 жаровой поверхности плит.

Рис. 1. Установка газовой плиты а — вид спереди; б — вид сбоку; 1 — газовый стояк (вариант I); 2 — газовый стояк (вариант II); 3 — гильза; 4 — кран натяжной газовый муфтовый

Газовые проточные водонагреватели устанавливают на несгораемых стенах (кирпичных, бетонных) или на стенах трудносгораемых (деревянных оштукатуренных). В последнем случае промежуток между водонагревателем и стеной должен быть не менее 3 см, а участок стены должен быть обит кровельной сталью по листу асбеста толщиной не менее 3 мм.

На деревянных неоштукатуренных стенах даже с огнезащитной изоляцией газовые водонагреватели устанавливать запрещается.

Рис. 2. Установка водонагревателя КГИ-56 о и б—в кухне (вид спереди и вид сбоку); в и г — в ванной комнате (вид спереди и вид сбоку)

Как выбрать вытяжку для газовых котлов и колонок?

Существует несколько разновидностей труб для монтажа системы вентиляции при установке газовой колонки.

Общим правилом является необходимость приобретения труб не менее 11 мм в диаметре. Интенсивность удаления продуктов сгорания при работе газового котла или проточной колонки напрямую зависит от диаметра трубопровода.

Лучшим вариантом будет приобретение труб диаметром 13 мм. Более широкие дымоотводы монтируют, если предусмотрено несколько точек водозабора при более мощном газовом оборудовании.

Существуют установленные требования к качеству материалов для вытяжки продуктов сгорания газовой колонки. Для эффективной, надёжной и безопасной работы требуется:

• Повышенная гладкость внутренних стенок трубопровода (эквивалентная шероховатость не более 1 мм), чтобы не только газы, но и сажа беспрепятственно покидала коммуникации. Шероховатость выше разрешённых параметров создаёт благоприятные условия для задержки золы и сажи, что приводит к сужению просвета трубы и недостаточной интенсивности удаления газов.
• Устойчивость труб к действию высокой температуры и агрессивной атаке химически активных соединений продуктов сгорания.

Окончательный выбор материала труб для вытяжки остаётся за хозяином. На него влияют не только соображения практичности, но и материальные возможности на данный момент.

Производители предлагают трубы разного качества, цены и срока службы:

Количество фитингов (а значит соединений и потенциальных протечек воздуха) напрямую влияет на герметичность будущей вытяжки. Плотность дымоотвода должна соответствовать классу В, а это минимум подсоса воздуха извне. Последний параметр для выбора – конфигурация труб для вытяжки:

1. обычные трубы с монтажом на фитингах,
2. гофрированные, гибкие,
3. коаксиальные.

Коаксиальная труба представляет собой сложную конструкцию, где одна труба вставлена в другую с достаточным зазором по диаметру. По внутренней трубе осуществляется отвод продуктов горения. По просвету между внешней и внутренней трубой принудительный поддув чистого воздуха извне в помещение.

Коаксиальная вытяжка из нержавейки имеет не только повышенную стоимость, но и ряд практических преимуществ:

• Изолированность внутренней трубы + подача холодного воздуха не дают трубе нагреваться в процессе работы. Отпадает необходимость в дополнительной теплоизоляции, повышается безопасность.
• В помещении пополняется содержание кислорода, который «забирает» газовая колонка при работе.

Альтернативой дорогостоящему коаксиальному дымоходу из стали является дешёвый двухканальный пластиковый трубопровод. Однако его срок службы значительно ниже.

Гофрированные трубы из нержавеющей стали можно назвать идеальными для монтажа бытовой газовой вытяжки: они удобны при сборке, имеют минимальное количество соединений, имеют высокую антикоррозийную устойчивость, их легко спрятать в шкафах. Это наиболее дорогие и наиболее долговечные трубы для дымоотвода при газовом оборудовании.

Какую гофру используют для дымоходов

Продукты сгорания в многоквартирном воде выводятся в вентиляционный канал, в частном — на улицу. В зависимости от места вывода газов, трубы делятся следующим образом:

Коаксиальные — вывод трубы организован через стену или крышу дома на улицу;

Представляет собой конструкцию из двух труб, большая из которых надета на меньшую. Через свободное пространство между трубами к огню поступает кислород с улицы.

Дымоходные — с подключением к вентиляционному каналу.

Дымоходные трубы в свою очередь могут быть гладкими стальными и гофрированными.

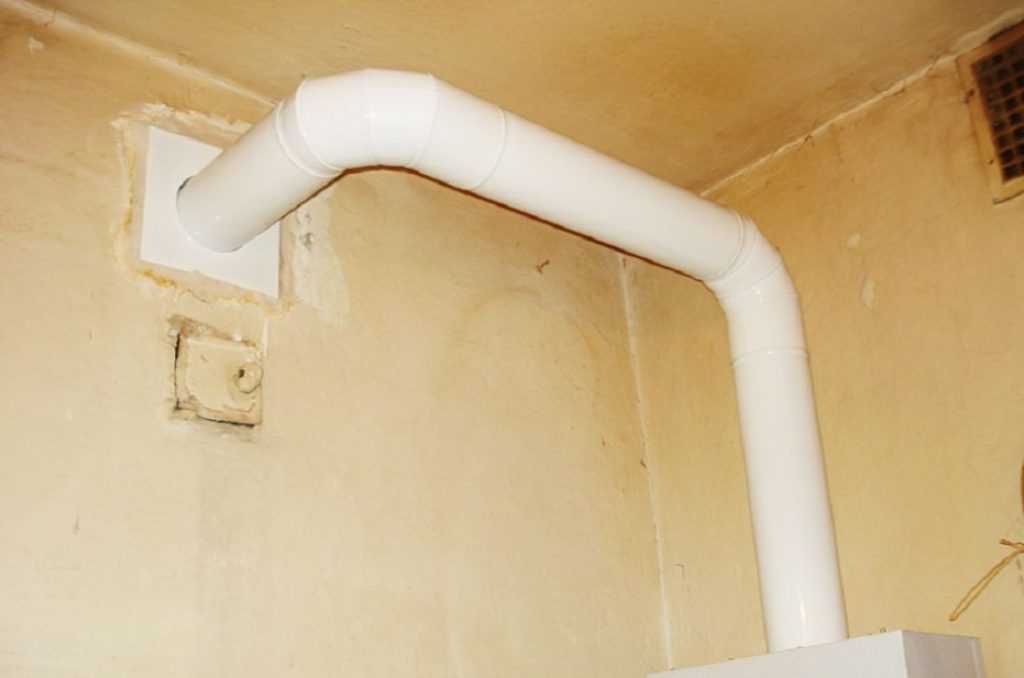

• Гладкие стальные трубопроводы. Покрываются белой жаростойкой эмалью или оцинковываются. Максимальная длина -1.5м. Изготавливается из листовой стали минимальной толщиной 0.6мм. Из-за разницы температур в трубах образуется конденсат, замерзающий зимой. Поэтому конструкцию нужно тщательно утеплять.
• Гибкие гофрированные воздуховоды. Гофрированные трубы – лучший выбор для отвода отработанных газов от колонки. Они удобны, надежны, недорого стоят. За счет малого веса и гибкости их удобно монтировать.

Стандартный диаметр гофротрубы -11 и 13см. Максимальная длина – до 3м. Если нужно смонтировать более длинный участок — детали соединяются металлизированным скотчем. Его так же можно использовать при ремонте гофры.

При выборе трубы для вытяжки необходимо учесть температуру отходящих газов. Обычно в колонке она достигает 200-300°С, таким образом рабочая температура гофры должна быть не менее 350°С.

Изготавливаются гофрированные дымоотводы из нержавеющей стали или алюминия.

В случае вывода газов через стену, в ней подготавливается специальное отверстие с установленным проходным патрубком, изолирующим стену и трубу друг от друга.

Рассмотрим особенности каждого материала.

Дымоход из нержавейки:

• Выдерживает нагрев до 900°С.
• Нержавеющая сталь – прочный и коррозионностойкий материал;
• Гофра изгибается в любую сторону, не нуждается в дополнительных фитингах.

• Многослойная конструкция из алюминиевой фольги и армирующей проволоки не уступит в гибкости нержавеющей гофре;
• Температура выходящих газов не должна превышать 400° С;
• Алюминий легче нержавейки и лучше растягивается;
• Данные изделия уступают аналогам из нержавейки в прочности.

Использование алюминиевых труб не запрещено, но, как показывает практика, инспекторы в большинстве случаев требуют заменить алюминий на другой материал.

В любом случае, следует приобретать исключительно сертифицированную продукцию.

Как подобрать гофру для дымохода

Можно ли использовать гофру для изготовления дымохода и что стоит учитывать при выборе?

Возможность ее применения и основные критерии выбора определяются:

• НПБ 252–98. Документом регламентируются требования к теплогенерирующим аппаратам, методы их испытаний и правила пожарной безопасности;
• СП 42-101-2003, определяющий правила строительства и проектирования дымоотводящих систем;
• СП 60.13330.2012, устанавливающий правила изготовления и использования воздухоотводов, систем отопления и кондиционирования воздуха.

Итак, в соответствии с указанными документами, чтобы выбрать нержавеющий гофрированный дымоход, необходимо учитывать:

1. диаметр. Для максимального отведения продуктов горения необходимо, чтобы диаметр вытяжки был не менее соответствующего параметра выходного патрубка установленного оборудования;
2. мощность оборудования. Параметр влияет на определение длины и диаметра дымохода;

Зависимость параметров вытяжки от мощности котла

1. класс герметичности.

Рекомендуется использование гофрированной трубы с классом герметичности В.

Как правильно подобрать трубы для дымохода, смотрите на видео.

Виды вытяжных труб

Для нормальной работы котла или газовой колонки требуется организация дымохода. В частных домах чаще всего прокладывается основательная шахта из кирпича и бетона. Если таковой нет в многоквартирном доме, то в стене проделывается отверстие, куда подводится труба отвода.

В качестве соединительного элемента между колонкой и отверстием дымоотвода служит труба из таких материалов:

Стальная оцинкованная. Жаростойкая и надежная благодаря дополнительному покрытию из эмали. Недостатком конструкции является быстрое скопление конденсата за счет разницы температур снаружи и внутри. Избежать этого можно за счет утепления;

Эмалированная. Гладкая поверхность изделия позволяет эффективно отводить дым, снижает уровень шума и уменьшает скопление копоти;

Гофрированная труба для газа. Гибкая конструкция позволяет не прибегать к дополнительным наращиваниям и соединениям. Недорогой и мобильный материал.

Корпуса гофры — цилиндр, элементы скреплены замковым швом. Проволока играет роль армирующего элемента, придает изделию гибкость и эластичность.

Гофротруба бывает двух видов:

Из нержавейки. Это самый эффективный вариант для подключения к колонке. Нержавеющая конструкция выдерживает высокотемпературный нагрев до 900 градусов, а также кислотную среду. Толщина: 0,12–1 мм. Труба не теряет целостности при изгибах в любую сторону, поэтому позволяет выполнить подключение без дополнительных переходников;

Алюминиевая. Подобные материалы не запрещены для подключения к газовому оборудованию. Однако, как показывает практика, алюминий не выдерживает температуру более 500 градусов. Если загорится сажа , то труба прогорит, а продукты сгорания попадут в помещение.

Что учитывать при выборе трубы для дымохода:

• Количество отводов продуктов сгорания;
• Мощность техники;
• Разницу в температуре между внутренним нагревом и внешней средой;
• Высоту установки.

Алюминиевая гофра для газовой колонки подойдет?

25 мар 2013, 05:08

Вообще, диаметр газохода должен не приниматься по собственному усмотрению владельца прибора, а точно соответствовать проекту, без которого газоиспользующее оборудование устанавливаться не должно. При проектировании диаметр выбирается в соответствии с указаниями паспорта на колонку. Принципиально — в технических документах на так называемую «гофру» должна быть указана максимальная температура среды, на которую данное изделие рассчитано. Если температура выше (с запасом не менее 30 процентов), то можно испольовать.

Дымоход для газовой колонки обычно исполняется в виде гофрированного металлического шланга. Существует и другое исполнение – отрезки труб из стали, коаксиальные дымоходы. Из-за своей эффективности, коаксиальные дымоходы получили широкое распространение. Самыми важными характеристиками системы является надежность, длительное время службы, сохранение своих изначальных качеств. Газовая колонка это оптимальное решение водоснабжение горячей водой для домов, а также для квартир. Горячая вода будет всегда, независимо от профилактических и ремонтных работ. Дымоход нужен для отвода продуктов горения. Размеры и технические параметры дымоотводов зависят от мощности и от типа оборудования.

Составляющие элементы дымоотвода:

• верхним элементом является конус – защитный оголовок (зонт)
• следующей частью системы после оголовка есть дымовая труба. Она может быть как с теплоизоляцией, так и без нее.
• проходной патрубок, обеспечивает изоляцию дымовой трубы от стены здания.
• кронштейны, предназначенные для крепления к стене дымоотводной трубы.
• стяжные хомуты, устанавливаемые в местах стыков труб.
• тройник для перехода от колонки к трубе.
• ревизионное окошко для контроля состояния трубы.
• сборник конденсата. Конденсат образовывается в результате работы всей системы.

Что нужно учитывать перед установкой дымохода:

Основные положения по дымоходу газовой колонки:
