Два газовых прибора в один дымоход

Можно ли объединить две печи в один дымоход?

Как исключение, в условиях реконструкции разрешается подключать две газовых колонки к одному дымоходу при наличии рассечки высотой не менее 0,5 м.

Печи, камины, твердотопливные котлы в существующих зданиях (обратите внимание, именно в существующих, а не вновь строящихся) при невозможности организовать раздельные дымоходы допускается подключать к общему каналу при условии наличия рассечки высотой не менее 1 метра высотой, если теплогенераторы расположены на одном этаже и рассечки высотой на этаж, если они расположены на разных. Сечение общего канала должно соответствовать сумме площадей сечений присоединяемых к нему дымоходов.

Сечение объединённой части дымохода должно равняться сумме сечений подключаемых каналов

Строительные нормы не дают никаких поблажек на тот случай, если отопительные приборы не будут использоваться одновременно. Теоретически, эксплуатация отопителей, даже газовых, в раздельном режиме возможна, но практически вам не удастся убедить в этом ни представителя газовой службы, ни инспектора МЧС. Вам просто не подпишут документы, не подключат газ. К тому же, нормы написаны не просто по прихоти инженеров, они устанавливают безопасные правила использования отопительного оборудования.

Резюмируем: для газовых приборов — однозначно нет, для твёрдопливных — да, с вышеперечисленными оговорками. Норм следует придерживаться, ведь инспектор пожарной службы обязан проверить системы дымоудаления в вашем доме. Советуем найти возможность установить раздельный дымоход и в том случае, если все теплогенераторы у вас на твёрдом топливе. Всё-таки возможные проблемы с тягой не стоят тех денег, которые вы можете сэкономить на дымовой трубе. К тому же, если вы будете когда-либо менять оборудование на газовое, проблем с дымоходами не будет.

Более подробную информацию вы сможете найти в следующих документах:

  • Для России — СП 60.13330.2012 СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование воздуха»; «Правила производства трубо-печных работ» ВДПО, согласованы в ГУГПС МВД РФ и Гостехнадзоре в 2001 году.
  • Для Украины — ДБН В.2.5-20-2001.
  • Для Беларуси — СНБ 4.02.01-03

Loading…

При строительстве нового дома многие владельцы загородных участков задумываются об установке двух печей, но не знают о том, как правильнее обустроить выход дыма. Чтобы избежать лишних затрат и проблем, можно рассмотреть несколько вариантов устройства системы отопления. Чтобы выход продуктов горения был более эффективным, следует объединить две печи в один дымоход.

Можно ли подключать две печи в один дымоход?

В теории такой план можно воплотить в жизнь, но на деле все-таки данного типа системы способны нормально функционировать лишь в некоторых условиях, а именно при:

  • максимально подходящей высоты и самого строения дымохода;
  • большее сечение для канала дымохода;
  • наличие нескольких заслонок для абсолютного перекрытия канала дымохода;
  • осуществления растопки каминов поочередности;
  • правильная регулировка тяги в обоих таких каминах.

Теперь хотелось бы рассмотреть возможные условия работы пары печей на разном этаже. Итак, в первом случае предусматривается топка печи исключительно на первом этаже

При этом важно предотвратить проникновение дымовых газов в ту комнату, где расположена вторая печь или же иной источник

Подготовка места для потолочной разделки

Центральную точку, в которой будет проводиться сэндвич труба, находят с помощью отвеса. Место, которое было выбрано для прохода трубы, размечается, а затем выполняется отверстие. Если оно выполнено своими руками, рекомендуется задекорировать его со стороны парной комнаты для сохранения эстетики. Для этого можно использовать лист нержавейки или оцинковки. По размеру следует сделать лист, превышающий размер отверстия под дымоход.

Отверстие для дымохода должны быть немного шире, чем труба, которая будет проходить через него

При подготовке места стоит обратить внимание на несколько важных моментов:

  • при вертикальном монтаже сэндвич конструкции стоит запомнить, что разметка отверстий проводится сначала на верхней точке, а потом уже на нижних точках. То есть, в первую очередь разметку необходимо проводить на крыше. Выполняя разметку, обязательно нужно использовать отвес для определения центра;
  • при использовании производственных моделей узлов, рекомендуется внимательно изучить инструкцию, в которой обычно указываются советы и предпочтения по монтажу конкретной модели потолочной разделки;
  • потолочные проходные узлы для дымохода своими руками выполняются с использованием нержавеющих листов. Отверстие в листе выполняется на 1–2 мм больше, чем сэндвич труба.

Если же монтаж дымохода будет проводиться в уже готовую постройку, тогда необходимым моментом считается внесение изменений в конструкцию потолка над печью. Часть балки (наиболее близкой к дымоотводной трубе) вырезают и укрепляют специальными перемычками.

ebc073ba284c8310266528b9c80702f6.jpe

Правильный дымоход

Основополагающая характеристика дымохода — его материал. В последнее время все большую популярность приобретают дымоходы из кислостойкой нержавеющей стали с добавлением молибдена. Но для каминов и печей, в которых дымовые газы не имеют повышенной кислотности, можно использовать и старый добрый кирпич. Оптимальная форма дымохода — цилиндр, Чем больше на пути дыма преград, вызванных угловатостью, тем сложнее ему проходить и тем больше сажи отложится на стенках.

Размеры определяются диаметром и высотой конструкции.

Первую характеристику вычисляют исходя из мощности оборудования, ширины его выходного отверстия, количества и характера преград на пути дыма. Высоту дымохода рассчитывают в соответствии со строительными нормами, учитывая высоту здания, тип крыши и габариты соседних строений (схема)

При проектировании важно соблюсти требования к горизонтальным участкам дымохода. Их длина не должна превышать 1 м, ведь теплый воздух движется вертикально, а не горизонтально

Несоблюдение этого требования станет причиной плохой тяги и повышенного отложения сажи на данном участке.

Подключение котла или каминной топки к дымоходу зачастую связано с проблемой несоответствия диаметров. В таких случаях используют редукционный переходник. Зону соединения оборудования С дымоходом обрабатывают специальным герметиком. Последующую сборку дымохода из труб проводят но ходу конденсата, то есть с расширением вверх. Это не позволит конденсату выйти на внешнюю стенку трубы. Дымоход из кирпича собирают в соответствии с проектом. Каждый камин и каждая печь требуют своей кладки, которую прописывают по слоям. Общее пожелание такое: минимизируйте шероховатости на внутренних стенках и следите за герметичностью постройки.

Если в доме есть старый кирпичный дымоход и его хотят использовать для газового котла, следует провести гильзовку. В старый дымоход устанавливают трубу из кислотостойкой стали, оставляй технический зазор между новой трубой и кладкой При создании большинства дымоходов используют тройники. В них нужно учитывать утлы отвода и предусмотреть ревизионные дверцы. Одно из основных требований газовых котлов — сооружение конденсата-отвода Это может быть вертикальный конденсато-сборник или тройник с лейкой

Важно, чтобы водяной пар был отведен грамотно

Изоляция дымохода обеспечивает безопасность как его самого, так и дома. Утепление позволяет ускорить прогрев трубы и уменьшить образование конденсата. Если труба проходит возле горючих материалов, то изоляция их спасет. Прокладывая дымоход сквозь перекрытия, надо соблюсти все пожарные нормы, зависящие от материала перекрытия и температуры трубы. Лучше, если поверхности стен и потолка, расположенные вблизи канала дымохода, будут отделаны негорючими материалами. В противном случае их придется закрыть металлическим листом с прослойкой из материала, не поддерживающего горение. Часть трубы дымохода, которая выхолит на улицу, нужно защитить от ветра и дополнительно зафиксировать. Защиту от атмосферных осадков и мусора обеспечивают дефлекторы, сетки и даже флюгеры. Однако надо помнить, что такая защита годится не во всех случаях. Если для камина и печи колпак — норма, то для газового оборудования — нарушение безопасности системы.

Зачем нужен дымоход

польза дымохода для газового котла

Угарный газ представляет собой опасное химическое соединение для организма живых существ, которое образуется в процессе горения различных продуктов и веществ. При этом химическое соединение оказывает негативное влияние на внутренние органы в процессе его вдыхания – это может привести к отравлению и интоксикации.

Большинство людей недооценивают опасность этого химического соединения. Страшно то, что само вещество не имеет едкого запаха, поэтому его сложно почувствовать – отравление организма происходит медленно, но в дальнейшем это может привести к неприятным последствиям. Проникновение угарного газа чревато тем, что вместе с гемоглобином вещество образует частицы, преграждающие путь питательных веществ (в частности, кислороду) к клеткам. Чтобы не нанести подобный ущерб здоровью, рекомендуется правильно устанавливать в помещении дымоход и следить за его состоянием (при необходимости проводить периодическую чистку). Данное устройство позволяет перенаправлять из дома углекислый газ, а следовательно, защищает домочадцев от возможных проблем со здоровьем.

Нормативные требования к конструкции

К конструкции дымохода предъявляются следующие требования:

  1. Трубы должны быть вертикальными без сужений. Допустимый уклон дымохода – до 30ºC с отклонением в сторону до 1м.
  2. Прокладка трубы через жилые помещения (гостиные, спальни, детские) запрещено.
  3. Соединение газовых котлов с дымоходами производят при помощи кровельной стали.
  4. Допустимое количество поворотов трубы – не более 3.
  5. Ниже места соединения отводного канала должен располагаться вывод конденсата из дымохода.
  6. Дымовые трубы, проходящие через неотапливаемые помещения, могут быть утеплены изоляцией.
  7. Высота трубы и ее диаметр должны соответствовать характеристикам газового агрегата.
  8. Дымоход должен быть выше не менее чем на 50 см от конька крыши.
  9. Недопустимо устанавливать стыки труб в местах прохода стен и перекрытий.
  10. На оголовке дымохода желательно разместить дефлектор.
  11. Труба не должна вплотную примыкать к материалу стен или перекрытий. Зазор должен составлять не меньше 2-3 см.

Лучшая форма дымохода для отвода продуктов сгорания – это цилиндр, квадрат или овал.

Схема подключения котла к системе

Подключение газового котла в частном доме – это подсоединение к котлу трех отдельных самостоятельных элементов: электрической проводки, труб для воды и газовой магистрали.

Подключение газового котла к электросети

Газовый котел – устройство достаточно сложное и дорогостоящее, которое чаще всего оснащено автоматикой. Поэтому, для того, чтобы обезопасить котел от возможных сбоев в работе, соблюдайте следующие рекомендации производителей:

  • Желательно (!!) подключать котел через стабилизатор напряжения. Особенно если Вы проживаете в сельской местности. Проблема скачков напряжения и кратковременного отключения электроэнергии присутствует во всех регионах России, поэтому не поскупитесь, купите стабилизатор, который избавит Вас от многих ненужных проблем.
  • Стоит сделать надежное заземление. Именно, надежное. Нельзя заземлять котел на металлическую трубу газа или отопления!
  • Также позаботьтесь о возможности экстренного отключения котла от электричества в случае крайней необходимости. Обычно, отключение происходит посредством рядом установленного автомата.

Подключение к газовой трубе

Подключение к газовой трубе осуществляется только специалистами газовой службы, после проведения всех остальных работ. Однако, ввиду высокой ответственности данного вида работ, лучше держать их на своем контроле.

  • Подключение котла к газу происходит через стальную трубу с обязательной установкой на ней запорного крана. Запорный кран должен располагаться на уровне глаз.
  • Герметичность всех выполненных соединений не должна вызывать никаких нареканий. Помните – это залог Вашей безопасности. Для герметизации используется пакля и краска.
  • Следует установить на газовую трубу фильтр для предотвращения попадания в котел мелких частиц мусора и конденсата.
  • Если для соединения трубы с котлом применяется гибкий шланг, лучше чтобы он был из нержавеющей стали с паронитовыми прокладками и накидными гайками.

Перед подачей газа в систему отопления нужно внимательно проверить качество проведенных работ!

Подключение одноконтурного котла

Одноконтурный газовый котел имеет только один теплообменник, поэтому у него всего два резьбовых патрубка для подключения труб отопления. По одной трубе остывшая вода поступает из системы отопления в котел, по другой уже нагретая вода подается из котла обратно в систему отопления.

Резьбовые патрубки для подключения отопительного контура, как правило, у котлов всех марок имеют идентичное расположение. В любом случае перед началом монтажных работ обязательно ознакомьтесь с инструкцией по эксплуатации Вашего котла и его паспортом. Обычно подача подключается к резьбовому патрубку, находящемуся слева, а обратка – справа.

Схема подключения одноконтурного газового котла

Внимание! Важно не перепутать трубы местами

На резьбовые патрубки котла накручиваются шаровые краны для того, чтобы в случае необходимости можно было прекратить поступление теплоносителя в котел, а не сливать полностью систему отопления. Также очень желательно на обратку, то есть трубу, по которой вода поступает в котел, поставить фильтр грубой очистки.

К герметизации резьбовых соединений при подключении котла к отопительному контуру нет таких жестких требований, как при подключении к газу. Главное, чтобы все соединения были сухими. Поэтому соединения можно герметизировать всеми доступными материалами, начиная от «проверенной годами» пакли и заканчивая самыми современными разрекламированными герметиками. Благо, этого добра хватает на любой вкус.

Подключение двухконтурного газового котла к системе отопления

Двухконтурный газовый котел имеет два теплообменника и способен не только обогревать дом, но и обеспечивать горячей водой для санитарно-технических нужд.

К двухконтурному котлу подсоединяется две пары труб, то есть у него четыре резьбовых патрубка: два для подключения труб отопления и два для горячего водоснабжения. Расположение патрубков для каждой конкретной трубы обязательно сверяйте по паспорту котла.

Схема подключения двухконтурного газового котла

Подсоединение труб отопительного контура ничем не отличается от описанного выше подключения одноконтурного котла.

Особенности монтажа газового котла

Схема подключения газового котла начинается с выбора места для его установки. Причем это должно быть отдельное нежилое помещение, которое называется котельной. В котельной требуется оборудовать дымоход из трубы для отвода отработанных газов. Обязательный условием при установке газового котла является монтаж приточно-вытяжной вентиляции. Ее монтаж выполняется путем проделывания отверстия под потолком для выхода воздуха, а для его притока – внизу в 30 см от уровня пола.

Монтаж напольного газового котла предусматривает применение следующих инструментов:

  1. Сварочный агрегат.
  2. Дрель и сверла.
  3. Набор ключей и отверток.
  4. Строительный уровень.
  5. Рулетка.

Установка

Установка напольного газового котла выполняется на ровную и прочную поверхность. В качестве прочной поверхности используется бетонная стяжка. Недопустимо выполнять установку агрегата на поверхности, которые воспламеняются: доска, ламинат и т.п.

Обустройство дымохода

После размещения агрегата, выполняется обустройство дымохода и последующая проверка наличия тяги. Для обустройства дымохода используются асбестоцементные или оцинкованные трубы. Оптимальный вариант – это использование коаксиальных дымоходов, которые представляют собой конструкцию «труба в трубе». Такие дымоходы уже утеплены, поэтому требуют только выполнения монтажа.

При обустройстве асбоцементного дымохода понадобится впоследствии его утеплить минеральной ватой с фольгой. В продаже имеются специальные утеплители для дымоходов. Когда дымоход будет готов, то можно выполнять присоединение котлоагрегата к системе отопления.

Подключение к системе отопления и водоснабжению

Подключение двухконтурного газового котла к отопительной системе отличается от одноконтурного. В случае с одноконтурным агрегатом происходит подключение только к системе отопления: отводящая труба и обратка. Второй контур – это горячая вода, которая расходуется на мытье посуды или принятие душа.

Какой контур подключать первоначально, не имеет значения. При подключении второго контура (горячего водоснабжения), нужно на входе в котел установить кран и фильтр грубой очистки. На выходе (откуда будет поступать горячая вода), монтируется кран, при открытии которого будет осуществляться подача воды. Соединение с водопроводом рекомендуется выполнять как можно ближе к водонапорной трубе, что позволит обеспечить высокое давление.

Монтаж первого контура предусматривает использование следующих изделий:

  • Два вентиля с обратным клапаном;
  • Группа безопасности при ее отсутствии в устройстве агрегата;
  • Расширительный бак.

Схема подключения двухконтурного газового котла также проста, как и установка одноконтурного. Отличие лишь заключается при подключении настенного газового котла и парапетного. Все дополнительные устройства к настенному агрегату уже установлены внутри него, поэтому его подключение в систему отопления требует установку двух вентилей: на входе и выходе.

В случае с монтажом парапетного газового котла, который также может быть двухконтурным, понадобится отдельно устанавливать циркуляционный насос, размещаемый на трубе, являющейся обраткой, а также расширительный бачок и прочие дополнительные обвязки. Однако сделать это своими руками не составит большого труда, но только займет больше времени.

Подключение к газовой магистрали

Для подключения к газовой магистрали используется гибкий шланг. Можно использовать и стальную трубу, однако такой способ монтажа является менее удобным. Подающая труба обязательно оснащается краном или вентилем. После монтажа выполняется проверка на утечку газа.

Подключение к сети

Перед запуском агрегата его нужно подключить в сеть. Для этого используют бытовую сеть напряжением 220 Вольт. Как показывает практика, рекомендуется производить подключение газовых котлов с электроникой через стабилизаторы напряжения. Это позволит продлить срок службы агрегата, ведь при малейших перепадах напряжения происходит выход из строя электроники.

Виды дымоходов

Трубы изготавливаются из разных материалов, которые рассмотрим подробнее.

Кирпичный

Классические дымоотводы из кирпича для газового котла все еще востребованы, независимо от многих их минусов и слабых тепловых характеристик. При этом они отвечают санитарным нормам и правилам, которые гласят:

  • Труба изготавливается из шамотного кирпича.
  • Для возведения стенок применяется раствор глиняный или специальный клей.
  • Для улучшения тяги дымовая труба возвышается над уровнем конька крыши.

Нормативы регламентируют высоту трубы по отношению к коньку крыши в зависимости от расстояния между нимиИсточник kamin-estet.ru

  • Кладка обеспечивает герметичность.
  • На внутреннем отверстии отклонение составляет не более 3 мм на 1 м.
  • Для защиты от осадков на оголовке трубы установлен дефлектор.

А также дымоход может иметь моно конструкцию, у которого из-за низких теплотехнических характеристик делается ремонт через каждые 5-7 лет.

Оцинкованная труба

Устройство вида «сэндвич» сегодня является самым эффективным вариантом из конструкций для дымохода. Несомненное достоинство этих дымоходов – устойчивость к агрессивной среде и разным механическим воздействиям.

Изделие состоит из двух труб разного размера, при этом одна вставлена в другую. В качестве наполнителя между ними обычно применяется базальтовая вата.

Коаксиальный дымоход

В настоящее время в газовых котлах используются камеры сгорания закрытого вида. Здесь поступление воздуха и отвод дыма производит коаксиальная труба. Это оригинальное устройство, относительно недавно внедренное, но уже пользующееся большой популярностью среди пользователей.

Нестандартность решения заключается в поступлении воздуха через трубу, выводящую продукты горения. Получается, что одна труба выполняет две функции из-за особенностей конструкции.

Коаксиальный дымоход – это труба в трубеИсточник rubankom.com

А характерное отличие от обычных труб у нее заключается в следующем… Меньшего размера труба (60-110мм) находится в трубе большего диаметра (100-160 мм) таким образом, что они не задевают друг друга.

В то же время конструкция является единым целым за счет перемычек по всей длине и является жестким элементом. Внутренняя труба служит в качестве дымоотвода, а наружная служит для поступления свежего воздуха.

Воздухообмен различной температуры создает тягу и приводит в направленное движение воздушную массу. Воздух в комнате не задействован во время работы котла, таким образом, сохраняется микроклимат в помещении.

Керамический

Такой дымоход является составной конструкцией, включающей в себя:

  • Дымоотводный канал из керамического материала.
  • Прослойка утеплителя или воздушное пространство.
  • Керамзитобетонная внешняя поверхность.

Такая непростая конструкция объясняется несколькими причинами. Во-первых, труба дымохода слишком хрупкая, чтобы оставлять ее незащищенной.

Керамическая труба всегда располагается внутри какого-либо твердого блокаИсточник heatylab.com

Во-вторых, керамика обладает высокой теплопроводностью, в связи с этим она нуждается в надежной изоляции. Внутренняя труба круглого сечения имеет гладкую поверхность, в то время как на наружной – допускаются шероховатости, не влияющие на целостность изделия.

Обычно такие дымоходы выпускаются длиной от 0,35 до 1 м, в зависимости от производителя. Соединение внутренней и внешней труб происходит посредством замка, который представляет собой утончение по внешнему размеру с одного конца и расширение внутренней трубы с другой стороны.

Керамзитобетонная наружная поверхность выполнена из квадратной формы с круглым отверстием внутри. К тому же в этом изделии предусмотрено место для утеплителя, который удерживается за счет металлических перемычек. В то же время они фиксируются на наружной поверхности и делают надежной крепление для этой трубы.

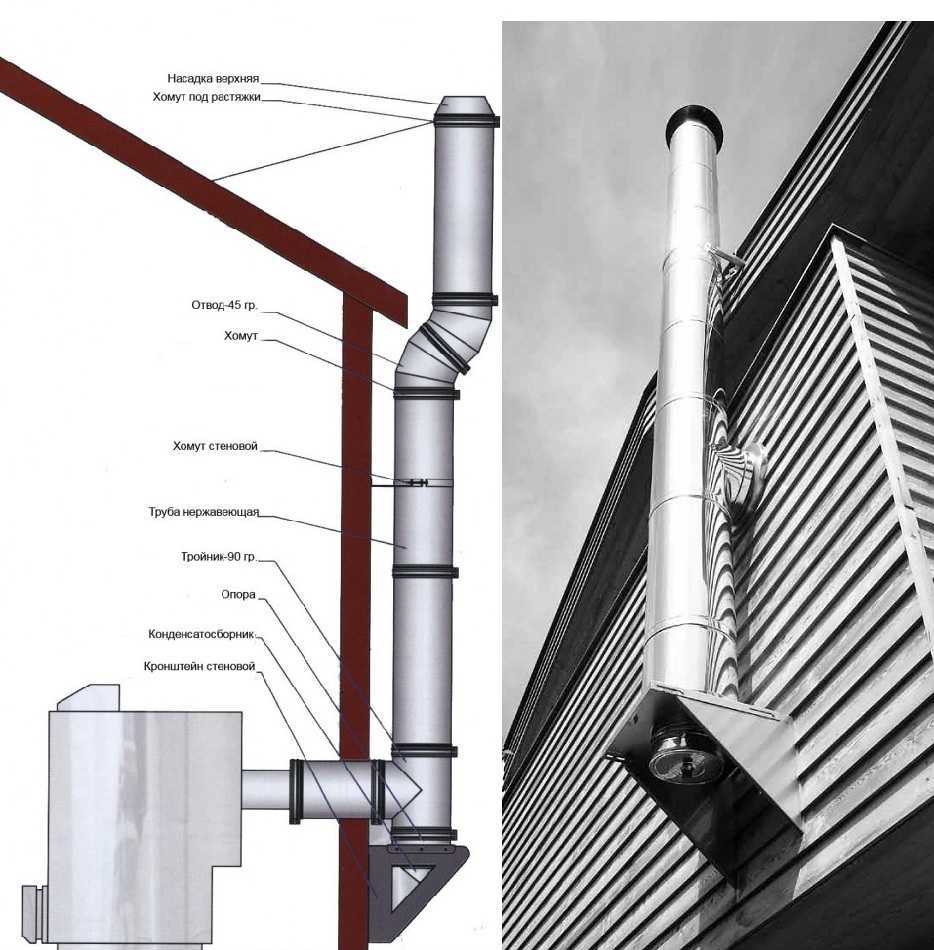

Нержавеющая сталь

Газовый дымоход из стали представляются более надежными, чем кирпичный. Они устойчивы к коррозии, невосприимчивы к колебаниям температуры, на них не влияет увеличенная влажность воздуха и агрессивная среда.

Дымоход из нержавеющей сталиИсточник pech-kamin.ru

В дополнение такие трубы из нержавеющей стали обладают рядом достоинств:

  • Длительный период эксплуатации.
  • Многофункциональность.
  • Сравнительно низкая стоимость.
  • Большая прочность.
  • Вероятная реализация изделия всякой сложности.

Для дымоходов из этого материала свойственна сборка из модулей, что разрешает замену поврежденного сегмента в случае необходимости. Монтаж дымоходов сделан с помощью специальных отводов, позволяющих гармонично вписаться в определенные элементы крыши.

Дымоудаление каскада котлов

Дымоудаление системы зависит от типа газовых котлов и реализуется следующими методами:

  1. Отдельные коаксиальные дымоходы;
  2. Раздельные дымоходы турбированных котлов;
  3. Групповое дымоудаление с обратными дымовыми клапанами;
  4. Естественное дымоудаление – групповое или индивидуальное.

При групповом дымоудалении к общему дымоходу подключают не более 4 котлов. При коаксиальном коллективном дымоудалении каждый котел оборудуется обратным дымовым клапаном. Он препятствует проникновению дыма в помещение при простое теплогенератора.

Дымоходы сооружаются с уклоном от 5 до 10% в сторону котлов. При сооружении дымовой системы для котлов с открытой камерой сгорания необходимо произвести аэродинамический расчет общего дымохода для обеспечения необходимой тяги.

Требования к эффективности и безопасности дымохода газового котла, нормы СНиП

Для правильного устройства конструкции дымохода разработаны требования СНиП 2.04.05—91 и ДБН В.2.5—20—2001, которые должны быть обязательно учтены для достижения полной безопасности при работе системы. Нужно отметить, что от выполнения всех предусмотренных правил будет зависеть здоровье и жизнь жильцов дома, а также эффективность работы газового котла.

Поэтому к этим правилам нужно отнестись со всей серьезностью, так как их несоблюдение приведет к неприятностям с газовым хозяйством, а возможно и к штрафам. И все равно придется все переделывать заново по установленным стандартам.

Требования для нормальной работы дымоходов газовых приборов включают в себя следующие моменты:

Отведение конденсата с помощью специального сборщика влаги, который устаивают внизу трубы.
В дымоходной системе должна быть обеспечена хорошая тяга, она является залогом эффективности работы прибора.
Чтобы добиться хорошей тяги, при сборке дымохода очень важно обеспечить максимальную герметичность соединения деталей.
Дымоход должен иметь вертикальную форму без уступов. По правилам разрешен уклон в 30 градусов, с тем, что диаметр сечения будет сохранен.
Отрезок трубы, соединяющий газовый котел с дымоходной системой, длина которого должна быть не менее полуметра, обязательно должен иметь вертикальный участок.
Если высота помещения составляет около трех метров, общая длина горизонтальных соединяющих участков не должна быть больше высоты помещения.
Расстояние между дымоходом и поверхностями стен или в проходах, трубы через стену, выполненную из горючих материалов должно составлять не менее 20 сантиметров, из негорючих материалов — порядка пяти сантиметров

В стенах или перекрытиях, через которые проходит дымоотвод, вокруг трубы укладывается негорючий материал, например, минеральная вата.

Возвышение оголовка дымохода над поверхностью крыши

Оголовок трубы дымохода, пройдя через кровлю, должен возвышаться над ней не менее, чем на полметра. Если крыша имеет плоскую конструкцию, то оголовок над ней поднимают на высоту в один метр.

 При устройстве дымоходной системы запрещено:

  • Установка грибков и дефлекторов на оголовок трубы газового котла, так как они тормозят отвод продуктов горения, поэтому угар может попасть вовнутрь помещений.
  • Устраивать более 3-х поворотов на дымоотводных трубах дымохода.
  • Проводить дымоходную трубу через любые помещения, где отсутствует система вентиляции.
  • Выполнять дымоходные каналы из материалов, имеющих пористые структуры.
  • Протягивать дымоходную систему через жилые помещения.

Вся конструкция собирается по инструкции и схеме производителя дымоходных систем, согласованной с контролирующей организацией.

Как подключить два газовых котла к одному дымоходу?

Здравствуйте! Можно ли подключить два одновременно работающих газовых отопительных прибора к одному дымоходу?

Газовая колонка, с закрытой камерой, находится на первом этаже, а газовый котел в подвале. Расстояние между вводами в дымоход не менее 1,5 м.

При постройке такого дымохода из кирпича с гильзовкой канала, обязательно нужно будет делать рассечку дымохода? Если данная процедура необходима, то как это сделать правильно? Заранее спасибо.

Первый вопрос – нет, нельзя подключать котёл и газовую колонку на разном уровне в один дымарь. При таком подключении газы частично или полностью от котла будут поступать в помещение с установленной колонкой. Схематически на рисунке. По второму вопросу – гильзовка канала только усилит этот процесс. По третьему – рассечка выполняется при подключении на одном уровне, у вас же разный.

Один канал – одно подключение. Кроме нарушения безопасности, газовая колонка в отопительный период работать не будет. Котёл будет её “душить”, работа колонки составит по времени до трёх минут и выключится. Сработает автоматика поступления угарного газа

Обратите внимание – тяга не просто будет отсутствовать, она будет обратной в помещение с водонагревателем

Если какой-то дымоходчик, предлагает такой вариант, категорически не стоит соглашаться. Вы обрекаете себя на ряд проблем и опасностей в будущем. Рекомендую пригласить специалиста и на месте рассмотреть варианты устройства отдельного дымохода для водонагревателя. Лучше всего это сделать до завершения отделочных ремонтных работ.

Можно ли объединить две печи в один дымоход?

Как исключение, в условиях реконструкции разрешается подключать две газовых колонки к одному дымоходу при наличии рассечки высотой не менее 0,5 м.

Печи, камины, твердотопливные котлы в существующих зданиях (обратите внимание, именно в существующих, а не вновь строящихся) при невозможности организовать раздельные дымоходы допускается подключать к общему каналу при условии наличия рассечки высотой не менее 1 метра высотой, если теплогенераторы расположены на одном этаже и рассечки высотой на этаж, если они расположены на разных. Сечение общего канала должно соответствовать сумме площадей сечений присоединяемых к нему дымоходов.

Сечение объединённой части дымохода должно равняться сумме сечений подключаемых каналов

Строительные нормы не дают никаких поблажек на тот случай, если отопительные приборы не будут использоваться одновременно. Теоретически, эксплуатация отопителей, даже газовых, в раздельном режиме возможна, но практически вам не удастся убедить в этом ни представителя газовой службы, ни инспектора МЧС. Вам просто не подпишут документы, не подключат газ. К тому же, нормы написаны не просто по прихоти инженеров, они устанавливают безопасные правила использования отопительного оборудования.

Резюмируем: для газовых приборов — однозначно нет, для твёрдопливных — да, с вышеперечисленными оговорками. Норм следует придерживаться, ведь инспектор пожарной службы обязан проверить системы дымоудаления в вашем доме. Советуем найти возможность установить раздельный дымоход и в том случае, если все теплогенераторы у вас на твёрдом топливе. Всё-таки возможные проблемы с тягой не стоят тех денег, которые вы можете сэкономить на дымовой трубе. К тому же, если вы будете когда-либо менять оборудование на газовое, проблем с дымоходами не будет.

Более подробную информацию вы сможете найти в следующих документах:

  • Для России — СП 60.13330.2012 СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование воздуха»; «Правила производства трубо-печных работ» ВДПО, согласованы в ГУГПС МВД РФ и Гостехнадзоре в 2001 году.
  • Для Украины — ДБН В.2.5-20-2001.
  • Для Беларуси — СНБ 4.02.01-03

Loading…

При строительстве нового дома многие владельцы загородных участков задумываются об установке двух печей, но не знают о том, как правильнее обустроить выход дыма. Чтобы избежать лишних затрат и проблем, можно рассмотреть несколько вариантов устройства системы отопления. Чтобы выход продуктов горения был более эффективным, следует объединить две печи в один дымоход.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Коммуникации
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
