Обеспечение электробезопасности при работе автономного источника питания требует создания надежного пути для утечки тока в грунт. Установка системы заземления занимает от 4 до 8 часов, а стоимость материалов зависит от типа почвы и выбранного металла. Правильное заземление электрогенератора: как сделать правильно и безопасно, позволяет избежать поражения током при пробое изоляции. Данный процесс требует строгого соблюдения технических регламентов.
Основы электробезопасности перед началом работ
Монтаж системы требует базовых навыков работы с электроинструментом и понимания принципов ПУЭ. Сложность работ оценивается как средняя, поскольку основной труд заключается в физическом забивании электрода. Заземление становится обязательным при использовании генераторов в частных домах, на строительных площадках или в помещениях с повышенной влажностью. Без этого контура корпус устройства может оказаться под напряжением, что создает смертельную опасность для оператора.
Подбор необходимых материалов

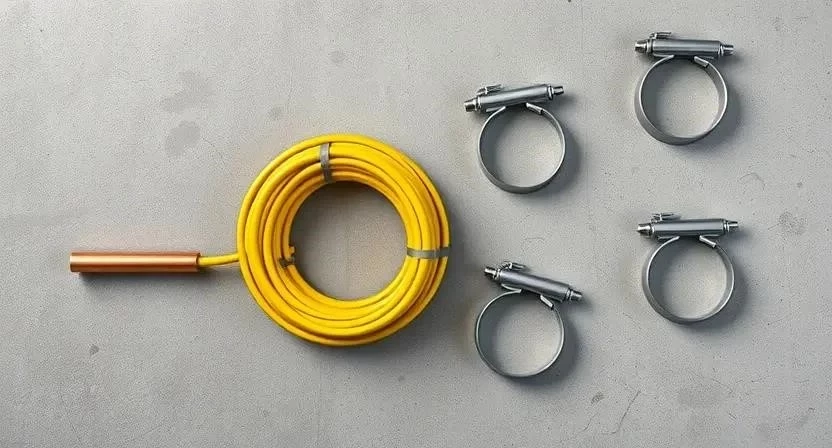

Выбор компонентов зависит от электропроводности грунта: в песчаных почвах требуется большее количество электродов, чем в черноземе. Для создания контура используются следующие элементы:
- Медный стержень (заземлитель) для высокой проводимости.
- Стальной уголок (как бюджетная альтернатива стержню).
- Кабель ПВ-3 сечением не менее 6-10 мм².
- Специальные зажимы для соединения металла.
- Заземляющая полоса из оцинкованной стали.
- Шина заземления для распределения контактов.
- Зажимной болт с шайбами и гайками.
- Защитная гофра для кабеля в местах выхода из земли.
Расход материалов на одну точку заземления обычно составляет один стержень длиной 2-3 метра и отрезок кабеля, равный расстоянию от генератора до контура плюс запас 1 метр.
| Материал | Расход на 1 точку | Средняя цена за ед. | |
|---|---|---|---|
| Медный стержень 2м | 1 шт. | 2500 руб. | 2500 руб. |
| Кабель ПВ-3 (10 мм²) | 5-10 м | 120 руб./м | 1200 руб. |
| Зажим стальной | 2 шт. | 150 руб. | 300 руб. |
| Заземляющая полоса | 3 м | 200 руб./м | 600 руб. |
| Гофра защитная | 2 м | 50 руб./м | 100 руб. |
Комплект инструментов для монтажа
Для качественной установки заземляющего контура потребуется набор инструментов, часть из которых можно взять в аренду.
- Кувалда — для забивания стержня в грунт.

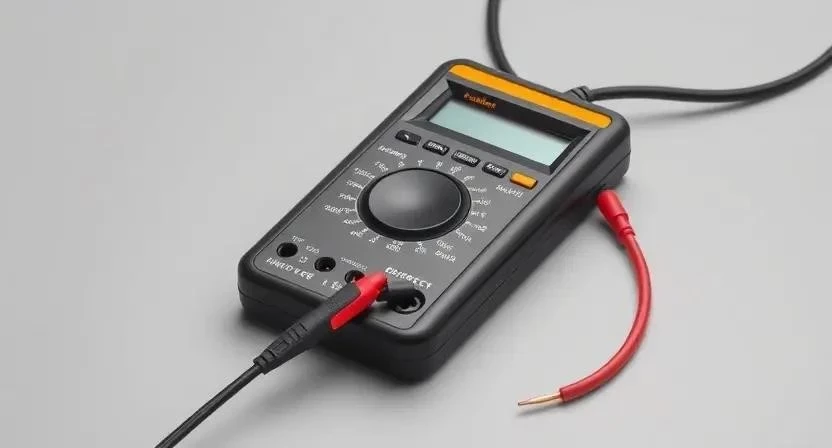

- Мультиметр или вольтметр — для замера сопротивления.
- Стриппер — для снятия изоляции с кабеля.
- Набор гаечных ключей — для затяжки зажимов.
- Лопата — для подготовки площадки.
- Рулетка — для разметки расстояния.
- Напильник — для очистки контактов от окисления.
| Инструмент | Назначение | Статус |
|---|---|---|
| Кувалда | Забивка электрода | Обязательно |
| Мультиметр | Проверка сопротивления | Обязательно |
| Стриппер | Зачистка провода | Желательно |
| Ключи (10, 12, 13) | Монтаж зажимов | Обязательно |
| Напильник | Удаление ржавчины | Желательно |
Организация места установки
Площадка для генератора должна быть сухой и иметь хороший доступ для обслуживания. Вокруг точки заземления необходимо очистить территорию от мусора, веток и лишней растительности. Важно обеспечить свободный доступ к месту соединения кабеля с электродом для последующих проверок. Все окружающие объекты, такие как газовые трубы или кабели связи, должны быть отмечены, чтобы избежать их повреждения при забивке стержня.
Анализ и подготовка поверхности
Тип грунта напрямую влияет на эффективность заземления. Глина обладает хорошей проводимостью, в то время как песок требует установки нескольких стержней или использования химического заземления. Перед началом работ проводится проверка отсутствия подземных коммуникаций в зоне забивки. Разметка места производится на расстоянии не менее 1 метра от фундамента здания. Готовность площадки подтверждается отсутствием крупных камней в верхнем слое почвы, которые могут помешать погружению электрода.
Пошаговая технология монтажа заземления
Процесс установки выполняется строго по этапам для обеспечения максимальной безопасности.
- Выбор места. Определяется точка максимально удаленная от других электрических контуров, но доступная для кабеля.
- Подготовка электрода. Стержень очищается от загрязнений, проверяется его прямолинейность.
- Забивка в грунт. Электрод вбивается кувалдой вертикально до достижения глубины 2-3 метра.
- Подготовка проводника. Концы кабеля ПВ-3 зачищаются от изоляции на 5-7 см.

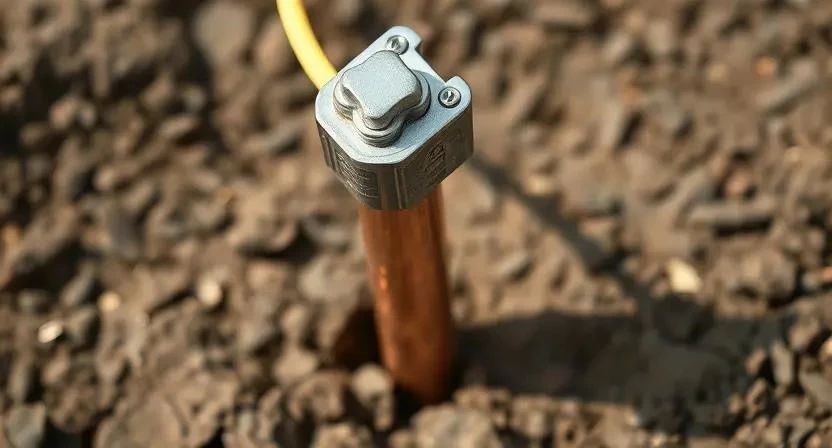

- Соединение. Проводник фиксируется к стержню с помощью зажимов, обеспечивая плотный контакт.
- Прокладка кабеля. Провод тянется от контура к генератору, укладываясь в траншею или защитную гофру.

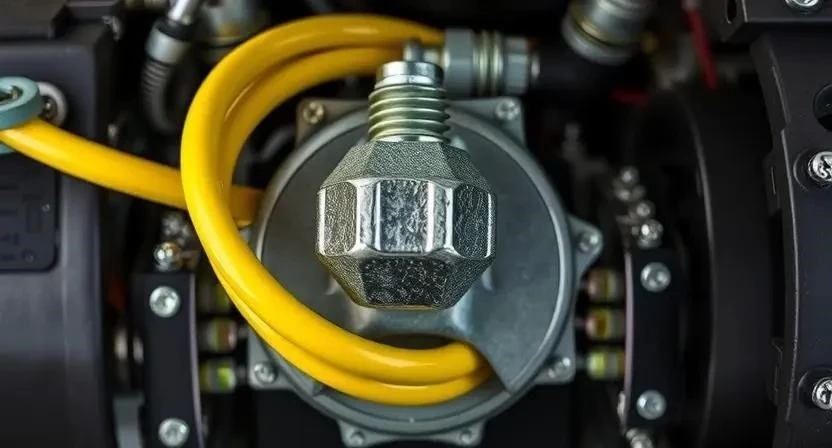

- Подключение к корпусу. Кабель крепится к специальной клемме заземления на раме генератора.
- Затяжка соединений. Все болтовые зажимы проверяются на надежность затяжки.
- Засыпка и маркировка. Котлован засыпается грунтом, место выхода кабеля помечается колышком.
- Замер сопротивления. С помощью прибора проверяется соответствие сопротивления нормам ПУЭ.
Из личного опыта: при забивке стержня в глинистую почву я столкнулся с тем, что металл начал гнуться. Чтобы этого избежать, я использовал специальную направляющую трубу, которая удерживала электрод строго вертикально.
| Этап работ | Время выполнения | Особенности |
|---|---|---|
| Разметка и подготовка | 40 мин | Проверка коммуникаций |
| Забивка электрода | 1.5 — 2 часа | Физическая нагрузка |
| Монтаж проводника | 1 час | Качественная зачистка |
| Подключение к генератору | 30 мин | Затяжка клемм |
| Замеры и проверка | 30 мин | Использование мультиметра |
Технические нюансы и внешние факторы
Температура и влажность почвы существенно меняют сопротивление системы. В засушливые периоды проводимость падает, поэтому рекомендуется забивать электрод ниже уровня промерзания грунта. Время высыхания грунта после засыпки котлована не влияет на работу системы, но важно следить, чтобы в месте контакта не скапливалась стоячая вода, вызывающая коррозию. При соединении медного кабеля со стальным стержнем следует использовать специальные переходные зажимы, чтобы предотвратить окисление металлов.
Типичные ошибки при установке
Несоблюдение технологии может привести к тому, что заземление станет формальным и не спасет при аварии.
- Использование тонких проводов (менее 4-6 мм²), которые перегорают при коротком замыкании.
- Попытка заземлить генератор на водопроводные или отопительные трубы.
- Плохой контакт электрода с грунтом из-за наличия в почве строительного мусора.
- Игнорирование замера сопротивления после завершения монтажа.
- Отсутствие защиты кабеля от механических повреждений на поверхности.
Пример из практики: один из клиентов использовал обычный стальной гвоздь вместо стержня. В результате через полгода из-за коррозии контакт пропал, и при скачке напряжения корпус генератора остался под напряжением, что было выявлено только при плановой проверке вольтметром.
Расчет стоимости монтажа
Затраты складываются из стоимости материалов и оплаты труда. При самостоятельном монтаже экономия составляет значительную сумму.
| Статья расходов | Количество | Цена за ед. | |
|---|---|---|---|
| Медный стержень | 1 шт. | 2500 руб. | 2500 руб. |
| Кабель ПВ-3 | 10 м | 120 руб. | 1200 руб. |
| Расходники (зажимы, гофра) | комплект | 500 руб. | 500 руб. |
| Работа мастера | 1 услуга | 4000 руб. | 4000 руб. |
Сравнение затрат показывает, что своими руками установка обойдется примерно в 4200 рублей, в то время как вызов бригады увеличит сумму до 8200 рублей. Экономия составляет около 50%.
Опыт показывает, что использование стального уголка вместо медного стержня позволяет снизить стоимость материалов еще на 1000-1500 рублей без критической потери эффективности в черноземе.
Эксплуатация и уход за системой
Надежность контакта необходимо проверять один раз в год, желательно перед началом активного сезона использования генератора. Периодические замеры сопротивления позволяют вовремя заметить износ материалов или пересыхание почвы. Срок службы медных электродов достигает 20-30 лет, стальных — 10-15 лет. В процессе эксплуатации следует следить за целостностью кабеля в месте его выхода из земли.
Альтернативные способы заземления
Существует несколько вариантов создания защитного контура в зависимости от условий:
- Заземляющая петля: горизонтальная прокладка полосы в грунте, эффективна при невозможности глубокого забивания стержня.
- Общий контур: подключение генератора к существующему заземлению дома (требует проверки мощности контура).
- Химическое заземление: использование специальных электролитов для снижения сопротивления в песчаных почвах.
- Вертикальный массив: установка нескольких стержней, соединенных между собой.
- Использование свай: приварка проводника к металлическим сваям фундамента.
- Комбинированный метод: сочетание петли и вертикального электрода.
- Сетчатое заземление: создание сетки из проводников под всей площадкой установки.
FAQ: Ответы на частые вопросы
Можно ли заземлить генератор в квартире?
Нет, заземление должно быть выполнено в грунт. В многоквартирных домах используется система заземления здания, но для автономного генератора требуется отдельный вывод или подключение к общедомовой шине через щиток.
Какая минимальная длина стержня?
Минимально допустимая длина составляет 2 метра, однако для достижения нормы сопротивления часто требуется 3 метра.
Нужен ли отдельный контур для каждого генератора?
Если устройства стоят рядом, их можно объединить в один контур, увеличив количество электродов.
Чем заменить медный кабель?
Можно использовать медный многожильный провод с подходящим сечением, но важно обеспечить качественную изоляцию.
Как проверить заземление без прибора?
Точно проверить сопротивление без специального прибора невозможно. Использование обычной лампочки или вольтметра может показать наличие контакта, но не его эффективность и безопасность.
