Сельские электросети часто характеризуются нестабильным вольтажом из-за износа оборудования и перекоса фаз. Установка защитных устройств в таких условиях занимает от 3 до 6 часов и обходится в среднем от 5 000 до 15 000 рублей в зависимости от выбранного оборудования. Защита от перенапряжения в сельской сети — надежный способ спасти технику от выгорания при обрыве нуля. Правильный подбор компонентов обеспечивает электробезопасность всего жилого помещения.
Особенности подготовки к электромонтажу
Перед началом работ необходимо провести полную ревизию электропроводки, чтобы убедиться в отсутствии коротких замыканий. Требуются базовые навыки работы с электричеством и понимание принципов работы фазы и нуля. Монтаж обычно занимает один рабочий день. Оптимально проводить работы в светлое время суток при стабильной погоде, чтобы избежать лишних рисков при работе с электрическим щитом.
Необходимое оборудование и расходные материалы
Для обеспечения полноценной защиты потребуются следующие компоненты:
- Реле напряжения для дачи

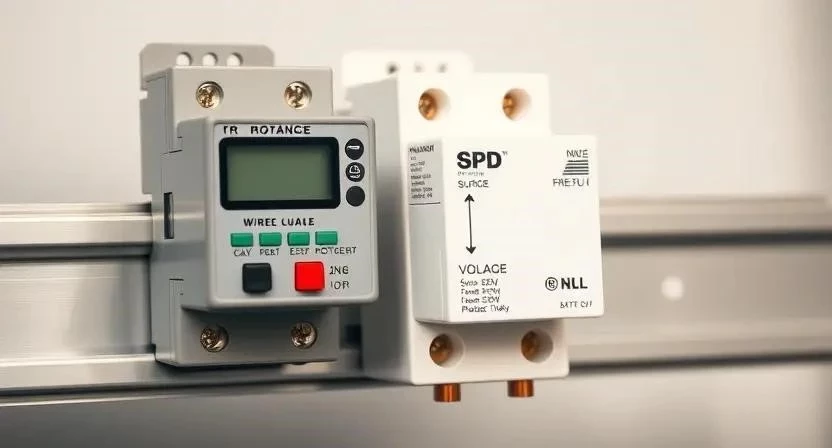

- Устройство защиты от импульсных перенапряжений (УЗИП)
- Медный кабель подходящего сечения
- Наконечники НШВИ
- DIN-рейка для монтажа
- Маркировочные бирки для проводов
- Изолента или термоусадочные трубки
- Клеммники для разводки
| Материал | Назначение | Расход на точку | Примерная цена |
|---|---|---|---|
| Реле напряжения | Защита от скачков вольтажа | 1 шт. | 3 000 — 7 000 руб. |
| УЗИП | Защита от импульсов (молний) | 1 шт. | 2 000 — 5 000 руб. |
| Медный кабель | Соединение модулей | 2-5 метров | 100 — 300 руб./м |
| DIN-рейка | Крепление оборудования | 0.5 метра | 150 — 300 руб. |
| Наконечники НШВИ | Надежный зажим провода | 10-20 шт. | 50 — 100 руб. |
Инструментарий для установки защиты

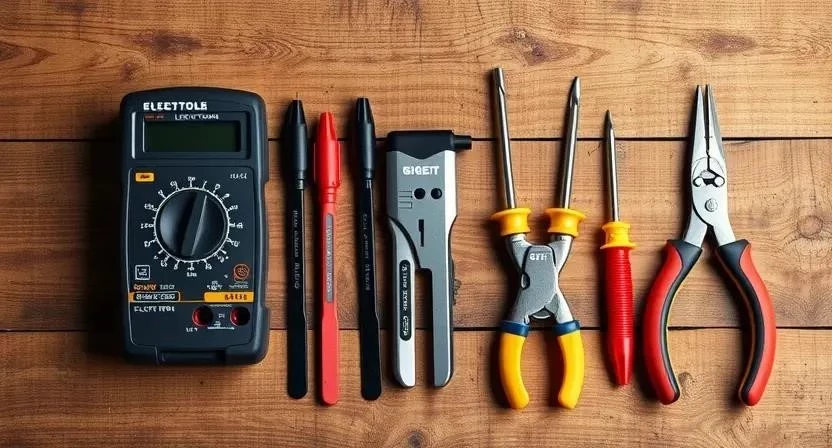

Для качественного монтажа защиты электросети рекомендуется использовать следующий набор инструментов:
- Набор диэлектрических отверток
- Стриппер для зачистки изоляции
- Цифровой мультиметр
- Индикатор напряжения
- Пассатижи
- Бокорезы
- Кримпер для наконечников
| Инструмент | Функция | Статус |
|---|---|---|
| Мультиметр | Замер напряжения и прозвонка | Обязательно |
| Стриппер | Быстрая зачистка кабеля | Желательно |
| Индикатор напряжения | Поиск фазы | Обязательно |
| Кримпер | Обжим наконечников | Желательно |
| Отвертки | Затяжка винтовых соединений | Обязательно |
Организация рабочего пространства
Для комфортного выполнения работ необходимо обеспечить свободный доступ к электрическому щиту, убрав все лишние предметы из зоны досягаемости. Обязательным условием является полное отключение питания на вводе. Окружающее пространство следует защитить от строительного мусора с помощью пленки или ветоши, чтобы пыль не попала внутрь новых устройств при монтаже.

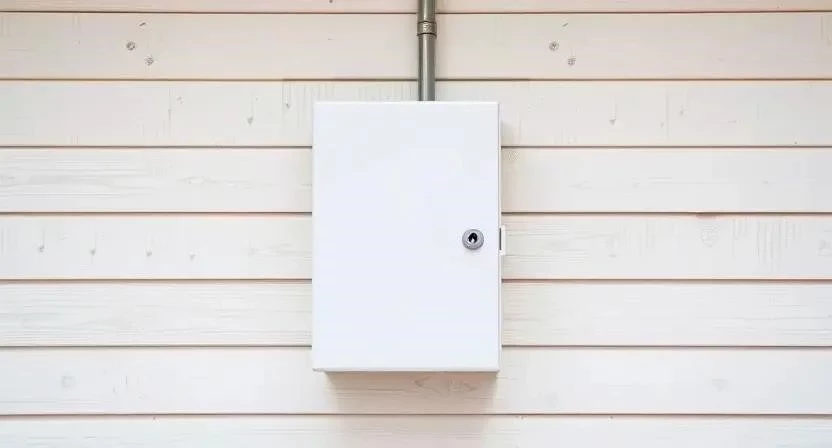

Подготовка электрического щитка
Первым делом проводится ревизия текущего щитка на предмет износа изоляции и общего состояния проводки. Все поверхности очищаются от пыли и паутины с помощью пылесоса или сухой кисти. Важно проверить затяжку всех существующих контактов, так как ослабленный зажим приводит к нагреву и возможному возгоранию. Если места на DIN-рейке недостаточно, подготавливается место под расширение щита, включая грунтовку стен при необходимости установки дополнительного корпуса.
Пример из опыта: Однажды при ревизии старого щитка в СНТ я обнаружил, что один из контактов автомата был почти оплавлен из-за плохого зажима, что могло привести к пожару еще до установки реле.
Порядок монтажа системы защиты

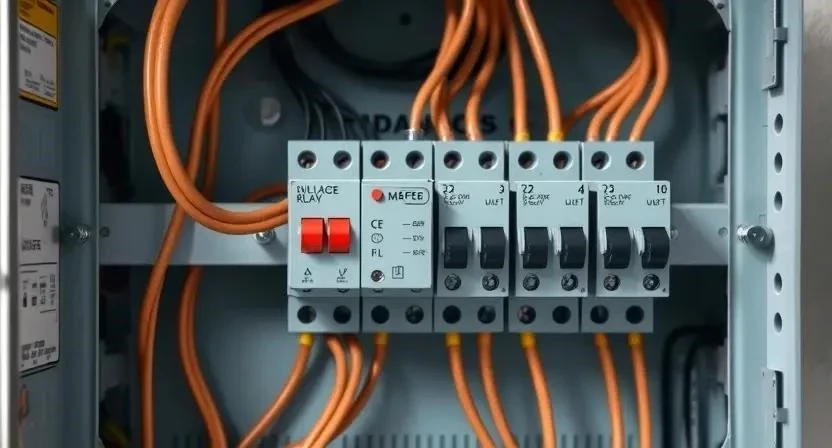

Процесс установки реле напряжения своими руками и УЗИП выполняется в строгой последовательности:
- Полное обесточивание сети (10 мин).
- Демонтаж лишних или неисправных элементов (20 мин).
- Установка и фиксация DIN-рейки (30 мин).
- Монтаж реле напряжения на рейку (10 мин).
- Подключение фазного провода к входным клеммам (15 мин).
- Подключение нулевого провода (15 мин).
- Интеграция УЗИП в схему (30 мин).
- Подключение заземления к шине (20 мин).
- Настройка порогов срабатывания вольтажа (15 мин).
- Финальная проверка затяжки всех контактов (20 мин).
- Тестовый запуск системы (10 мин).
- Мониторинг работы под нагрузкой (30 мин).
При выполнении работ важно использовать медный кабель с сечением, соответствующим максимальной мощности нагрузки. Все соединения должны быть плотно затянуты, чтобы исключить искрение. УЗИП устанавливается максимально близко к вводу сети в дом.
| Этап работы | Время | Особенности |
|---|---|---|
| Обесточивание и демонтаж | 30 мин | Проверка отсутствия напряжения |
| Монтаж на DIN-рейку | 40 мин | Соблюдение зазоров между модулями |
| Электрические соединения | 60 мин | Использование наконечников НШВИ |
| Настройка и заземление | 35 мин | Проверка контура заземления |
| Тесты и мониторинг | 40 мин | Замер вольтажа под нагрузкой |
Технические особенности эксплуатации
В сельских домах высокая влажность может вызвать окисление контактов, поэтому рекомендуется использовать герметичные щитки. Температурный режим внутри корпуса не должен превышать допустимые нормы производителя. Время срабатывания реле должно быть оптимальным, чтобы не отключать технику при кратковременных помехах. При использовании стабилизатора напряжения для частного дома реле следует ставить перед ним для защиты самого стабилизатора.
Пример из опыта: В одном из проектов установка реле после стабилизатора привела к тому, что при резком скачке стабилизатор не успел среагировать, а реле сработало слишком поздно. Правильная последовательность «Ввод -> Реле -> Стабилизатор» полностью решила проблему.
Типичные ошибки при установке
При монтаже защиты от перенапряжения в СНТ новички часто допускают следующие ошибки:
- Использование провода с недостаточным сечением, что ведет к перегреву кабеля.
- Полное отсутствие заземления, что делает УЗИП абсолютно бесполезным.
- Установка реле напряжения после стабилизатора.
- Перепутанные фазный и нулевой провода на входе в устройство.
- Неправильная настройка верхнего и нижнего порогов напряжения.
Для исправления этих ошибок необходимо заменить кабель на соответствующий по мощности, создать контур заземления или изменить порядок подключения устройств в щитке.
Расчет затрат на защиту электросети
Стоимость реализации проекта зависит от выбора оборудования и способа монтажа.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Комплект оборудования | 7 000 руб. | 7 000 руб. | 0 руб. |
| Расходные материалы | 500 руб. | 500 руб. | 0 руб. |
| Работа по монтажу | 0 руб. | 4 000 руб. | 4 000 руб. |
| Настройка и пусконаладка | 0 руб. | 1 500 руб. | 1 500 руб. |
| 7 500 руб. | 13 000 руб. | 5 500 руб. |
Обслуживание системы после монтажа
Раз в полгода необходимо проверять затяжку винтовых соединений, так как из-за температурных колебаний медь может «течь», что ослабляет контакт. Регулярный контроль показаний вольтметра на дисплее реле позволяет отследить общую тенденцию вольтажа в сети. Срок службы современных устройств защиты составляет от 5 до 10 лет. Полноценно эксплуатировать мощную технику можно сразу после успешного тестового запуска.
Пример из опыта: После первой зимы в одном из домов я заметил ослабление контакта на нулевой шине; своевременная протяжка винтов предотвратила возможный перекос фаз и сбой в работе техники.
Альтернативные способы защиты техники
Некоторые владельцы используют только стабилизаторы напряжения, однако они не всегда спасают от резких импульсных скачков. Сетевые фильтры эффективны только для мелкой электроники и не защищают всю электропроводку дома. Применение индивидуальных защит для дорогой техники (например, газового котла) оправдано при крайне ограниченном бюджете. Сравнение методов показывает, что комплексный подход с установкой реле и УЗИП в главном щитке является наиболее надежным решением.
Часто задаваемые вопросы
В чем разница между реле и стабилизатором?
Реле просто отключает питание при выходе напряжения за заданные пределы, а стабилизатор выравнивает вольтаж до нормы.
Можно ли ставить защиту в старый щиток?
Да, если в нем достаточно места на DIN-рейке или есть возможность расширения корпуса.
Что делать при частом срабатывании реле?
Необходимо проверить стабильность сети или немного скорректировать пороги срабатывания в настройках, если это допустимо для техники.
Как выбрать ампераж реле?
Ампераж выбирается исходя из суммарной мощности всех приборов, которые будут подключены к сети одновременно.
Влияет ли защита на мощность приборов?
Нет, правильно подобранное реле не ограничивает мощность и не влияет на работу электроприборов.
Как проверить работу УЗИП?
Большинство устройств имеют визуальный индикатор (окно), который меняет цвет при износе модуля.
Нужно ли заземление для реле?
Для работы самого реле заземление не обязательно, но оно критически важно для функционирования УЗИП.
