Как сделать зарядное устройство для акб своими руками?

Принцип работы автомобильного аккумулятора

Автомобильный аккумулятор подаёт питание на различные приборы в автомобиле при выключенном двигателе и предназначен для его запуска. По виду типу исполнения применяется свинцово-кислотная батарея. Конструктивно она собирается из шести элементов питания с номинальным значением напряжения 2,2 вольта, соединённых между собой последовательно. Каждый элемент представляет собой набор решетчатых пластин из свинца. Пластины покрываются активным материалом и погружаются в электролит.

Раствор электролита включает в свой состав дистиллированную воду и серную кислоту. От плотности электролита зависит морозостойкость батареи. В последнее время появились технологии, позволяющие адсорбировать электролит в стеклянном волокне или сгущать его с использованием силикагеля до гелеобразного состояния.

Каждая пластина имеет отрицательный и положительный полюс, а изолируются они между собой использованием пластмассового сепаратора. Корпус изделия выполняется из пропилена, не разрушающегося под действием кислоты и служащий диэлектриком. Положительный полюс электрода покрывается диоксидом свинца, а отрицательный губчатым свинцом. В последнее время стали выпускаться аккумуляторные батареи с электродами из свинцово-кальциевого сплава. Такие аккумуляторы полностью герметичные и не требуют обслуживания.

При подключении к аккумулятору нагрузки активный материал на пластинах вступает в химическую реакцию с раствором электролита, и возникает электрический ток. Электролит со временем истощается из-за осаждения сульфата свинца на пластинках. Аккумуляторная батарея (АКБ) начинает терять заряд. В процессе зарядки химическая реакция происходит в обратном порядке, сульфат свинца и вода преобразуются, повышается плотность электролита и восстанавливается величина заряда.

Классификация пуско-зарядных устройств

Несмотря на похожие функции по запуску ДВС, ПЗУ бывают нескольких видов по исполнению и механизму. Виды ПЗУ:

  • трансформаторные;
  • аккумуляторные;
  • конденсаторные;
  • импульсные.

Существуют также и заводские модели, среди которых нужно выбрать ПЗУ, запускающиеся без аккумулятора и работающего стабильно даже при сильном морозе.

На выходе каждого из них получается ток определённого значения и напряжение (U) 12 или 24 В (зависит от модели устройства).

Наиболее популярны трансформаторные ПЗУ, благодаря своей надёжности и ремонтоспособности. Однако и среди других видов есть достойные модели.

Трансформаторный тип

Принцип работы трансформаторных ПЗУ очень прост. Трансформатор преобразует сетевое U в пониженное переменное, которое выпрямляется диодным мостом. После диодного моста постоянный ток с пульсирующими амплитудными составляющими сглаживается конденсаторным фильтром. После фильтра происходит увеличение номинала тока при помощи различного рода усилителей, выполненных на транзисторах, тиристорах и других элементах. Основными преимуществами ПЗУ трансформаторного типа являются следующие:

  • надёжность;
  • высокая мощность;
  • запуск авто в случае, если аккумулятор является «мёртвым»;
  • простое устройство;
  • регулирование значений U и силы тока (I).

Недостатками являются его габариты и вес. Если нет возможности купить, то нужно собрать пуско-зарядное устройство для автомобиля своими руками. Трансформаторный тип имеет достаточно простое устройство (схема 1).

Схема 1 — Самодельное пусковое устройство для автомобиля.

Для изготовления пуско-зарядного устройства своими руками, схема которого включает в себя трансформатор и выпрямитель, нужно найти радиодетали или приобрести в специализированном магазине. Основные требования к трансформатору:

  • мощность (P): 1,3−1,6 кВт;
  • U = 12−24 В (зависит от транспортного средства);
  • ток II обмотки: 100−200 А (стартер при вращении коленвала потребляет около 100 А);
  • площадь (S) магнитопровода: 37 кв. см;
  • диаметры провода I и II обмоток: 2 и 10 кв. мм;
  • количество витков II обмотки подбирается при расчете.

Диоды подбираются согласно справочной литературе. Они должны быть рассчитаны на большой I и обратное U > 50 В (Д161-Д250).

Если нет возможности найти мощный трансформатор, то схему простого пуско-зарядного автомобильного устройства придется усложнить добавлением каскада усилителя на тиристоре и транзисторах (схема 2).

Схема 2 — Пуско-зарядное своими руками с усилителем мощности.

Принцип работы ПЗУ с усилителем достаточно прост. Его нужно подсоединить к клеммам аккумулятора. Если заряд АКБ нормальный, то U не поступает с ПЗУ. Однако если АКБ разряжен, то открывается переход тиристора и электрооборудование питается от ПЗУ. Если U увеличивается до 12/24 В, то тиристоры закрываются (устройство отключается). Существует два вида тиристорных трансформаторных ПЗУ:

  • двуполупериодная;
  • мостовая.

При двуполупериодной схеме изготовления нужно выбирать тиристор около 80 А, а при мостовой от 160 и выше. Диоды нужно выбирать с учётом тока от 100 до 200 А. Транзистор КТ3107 возможно заменить на КТ361 или другой аналог с такими же характеристиками (можно и мощнее). Резисторы, находящиеся в управляющей цепи тиристора, должны быть мощностью не менее 1 Вт.

Бустеры и конденсаторные

ПЗУ аккумуляторного типа называются бустерами и представляют переносные АКБ, работающие по принципу блока переносного зарядного устройства. Они бывают бытовыми и профессиональными. Основное отличие в количестве встроенных элементов питания. Бытовые имеют ёмкость, достаточную для запуска авто с севшим аккумулятором. Им можно запитать только одну единицу техники. Профессиональные обладают большой ёмкостью и служат для запуска не одного авто, а нескольких.

Конденсаторные имеют очень сложную схему исполнения, и, следовательно, их невыгодно делать самостоятельно. Основная часть схемы является конденсаторным блоком. Стоят такие модели дорого, но являются портативным ПЗУ, способными запустить стартер даже со «сдохшим» аккумулятором. Частое использование приводит к очень быстрому износу аккумулятора, если он новый. Наибольшую популярность среди всех моделей получили Berkut (рисунок 1) с пусковыми токами 300, 360, 820 А. Принцип работы устройства заключается в быстрой разрядке конденсаторного блока и этого времени хватает для запуска ДВС.

Если сравнивать аккумуляторное и конденсаторное ПЗУ, то нужно учитывать особенности использования в конкретной ситуации. Например, при поездках по городу подойдёт аккумуляторный тип. В том случае, если происходят дальние поездки, то следует выбирать автономный тип ПЗУ, а именно конденсаторный.

Из чего должен состоять прибор?

Основными элементами любого заряжающего устройства являются:

  1. Преобразователь сетевого напряжения 220 В – катушка либо трансформатор. Его задача – обеспечить напряжение, приемлемое для подзарядки батареи, составляющее 12-15 В.
  2. Выпрямитель. Он превращает переменный ток бытовой электросети в постоянный, необходимый для восстановления заряда аккумулятора.
  3. Выключатель и предохранитель.
  4. Провода с клеммами.

Заводские аппараты дополнительно оснащаются приборами для измерения напряжения и тока, защитными элементами и таймерами. Самодельное зарядное устройство тоже можно усовершенствовать до уровня заводского при условии, что вы владеете познаниями в электротехнике. Если вам знакомы только азы, то в домашних условиях сможете собрать следующие примитивные конструкции:

  • зарядку из адаптера для ноутбука;
  • зарядник из деталей от старой бытовой техники.

Подзарядка с помощью адаптера для ноутбука

В устройствах для питания ноутбуков уже встроен преобразователь и выпрямитель. Вдобавок там есть элементы стабилизации и сглаживания выходного напряжения. Чтобы использовать их в качестве заряжающего прибора, следует проверить величину этого напряжения. Она должна составлять не менее 12 В, иначе автомобильный аккумулятор на зарядится.

Для проверки необходимо вставить вилку адаптера в розетку и соединить плюсовую клемму вольтметра с контактом, находящимся внутри круглого штекера. Минусовый контакт расположен снаружи. Если вольтметр показал 12 В и более, то подключите адаптер к батарее следующим образом:

  1. Возьмите 2 медных провода, зачистите их концы и прикрепите к контактам штекера.
  2. «Минусовую» клемму аккумулятора присоедините к проводу от наружного контакта адаптера.
  3. Провод от внутреннего контакта подключите к «плюсовой» клемме.
  4. В разрыв «плюсового» провода поставьте маломощную автомобильную лампочку на 12 В, она послужит балластным сопротивлением.
  5. Откройте крышку батареи либо отвинтите пробки и включите адаптер в сеть.

Такая зарядка для аккумулятора автомобиля не способна восстановить полностью «севший» источник питания. Но если заряд был утрачен частично, то за несколько часов батарею удастся подзарядить, чтобы завести двигатель.

Негативный момент: если внутри батареи замкнули «банки», то маломощный адаптер может быстро выйти из строя, а вы останетесь без машины и ноутбука. Поэтому стоит внимательно наблюдать за процессом первые полчаса и при перегреве немедленно отключить зарядку.

Сборка ЗУ из старых радиодеталей

Вариант с адаптерами не годится для постоянного применения, поскольку есть риск испортить приспособление, притом, что скорость зарядки довольно низкая. Более мощный и надежный зарядник получится из деталей старых телевизоров и ламповых радиоприемников, хотя для его изготовления придется потрудиться. Для сборки схемы понадобится:

  • силовой трансформатор, понижающий напряжение до 12—15 В;
  • диоды серий Д214…Д243 – 4 шт.;
  • конденсатор электролитический номиналом 1000 мкФ, рассчитанный на 25 В;
  • старый тумблер (220 В, 6 А) и гнездо для предохранителя на 1 А;
  • провода с разъемами типа «крокодил»;
  • подходящий металлический корпус.

Первым делом необходимо проверить напряжение на выходе трансформатора, подключив первичную (силовую) обмотку к электросети и снимая показания с концов других обмоток (их бывает несколько). Выбрав контакты с подходящим напряжением, остальные откусите либо заизолируйте.

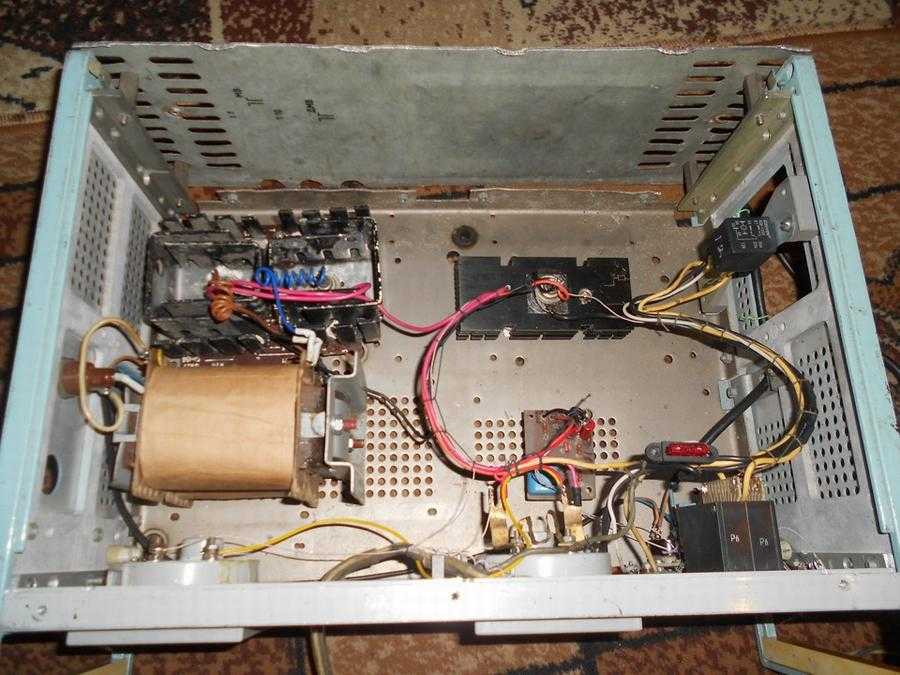

Самодельное зарядное устройство для аккумулятора собирайте в таком порядке:

  1. Установите трансформатор в металлический корпус, туда же поместите 4 диода, прикрученных гайками к листу гетинакса либо текстолита.
  2. К силовой обмотке трансформатора через выключатель и предохранитель подключите сетевой кабель.
  3. Спаяйте диодный мост по схеме и присоедините его проводами ко вторичной обмотке трансформатора.
  4. На выходе диодного моста поставьте конденсатор, соблюдая полярность.
  5. Подключите зарядные провода с «крокодилами».

Для контроля напряжения и тока желательно установить в ЗУ показывающий амперметр и вольтметр. Первый включается в цепь последовательно, второй – параллельно. Впоследствии вы сможете усовершенствовать аппарат, добавив ручной регулятор напряжения, контрольную лампу и реле безопасности.

Скорость зарядки аккумулятора самодельным аппаратом зависит от мощности трансформатора, но она будет намного выше, чем при подзарядке адаптером. Недостаток устройства, сделанного своими руками, заключается в отсутствии автоматики, отчего процесс придется контролировать, чтобы не выкипел электролит и батарея не перегрелась.

Трансформатор для пускового устройства автомобиля

Для создания такого пускового устройства от сети трансформаторного типа нужно перемотать сам трансформатор.

Нам понадобятся:

  • Сердечник трансформатора
  • Медная проволока 1.5мм-2мм
  • Медная проволока 10мм
  • Два мощных диода как на сварочных аппаратах
  • Зажимы крокодильчики для удобства пользования и присоединения проводов пускача к аккумуляторное батареи автомобиля, очень желательно медные, так как у них большая проводимость, и толстые толщиной не менее 2мм

Собственно приступаем к процессу изготовления портативного пускового устройства для автомобиля своими руками

Для этого нужно сделать первичную обмотку трансформатора медной проволокой в изоляции диаметром не менее 1.5-2мм, количество витков будет примерно 260-300.

После того как вы намотаете эту проволоку на сердечник трансформатора вам необходимо замерять силу тока и напряжение, выдаваемое на выходе этих обмоток, оно должно быть в диапазоне 220-400 мА.

Если у вас получилось меньше, то отмотайте несколько витков обмотки, а если получилось более значении, то наоборот домотайте.

Теперь надо намотать вторичную обмотку трансформатора пуско зарядного устройства. Её желательно наматывать многожильным кабелем толщиной не менее 10мм, как правило вторичная обмотка содержит 13-15 витков, на выходе при замерах на вторичной обмотке вы должны получить 13-14 вольт, при этом как вы понимаете напряжение стало маленьким 13 вольт всего, но зато сила тока протекающему по нему возросла примерно до 100Ампер, а была всего 220-400 миллиампер, то есть сила тока возросла примерно в 300-400 раз, а напряжение уменьшилось примерно в 15 раз.

Для аккумулятора важно и то и другое, но в данном случае ключевую роль играет именно сила тока

Как работает АКБ

Свинцовые АКБ заряжают током, равным току их 10-часового разряда: 6 А для АКБ на 60 А/ч, 9 А для 90 А/ч, 12 А для 120 А/ч. Больший ток вызовет перегрев и, возможно, вскипание электролита, отчего ресурс батареи резко снижается вплоть до полной негодности. Меньший зарядный ток ресурс АКБ практически не увеличивает, но удлиняет время заряда.

Зарядный ток в АКБ течет обратно рабочему. Важнейшее условие при этом – напряжение на АКБ не должно превысить 2,7 В на банку (8,1 В для 6 В АКБ, 16,2 В для 12 В АКБ, 27 В для 24 В АКБ), иначе начнется химическое разложение электролита, пластин, и АКБ закипит даже при небольшом зарядном токе. Чтобы полностью исключить закипание, допустимое напряжение заряда ограничивают 2,6 В на банку (7,8 В, 15,6 В, 26 В соотв.); при этом недозаряд по энергии составит менее 5% и усиления сульфатации не будет.

Если отключить полностью заряженную АКБ от ЗУ, дать ей остыть и померить напряжение без нагрузки, увидим 2,4 В на банку (6,8 В, 14,4 В, 24 В). В работе при разряде напряжение АКБ плавно падает до 1,8 В на банку (5,4 В, 10,8 В, 21,6 В), после чего батарея считается полностью разряженной. На самом деле в ней остается ок. 25% «закачанной» при заряде энергии, и способы «высосать» ее в экстренной ситуации до последнего эрга есть, но АКБ после этого придется сдать на утилизацию. Выбрасывать нельзя, там свинец.

Температурная зависимость напряжения полностью заряженной АКБ существенна. Если дать заряд на АКБ, еще не остывшую от экстратока разряда (стартер в момент пуска берет до 600 А, а крутящий до 75 А), то напряжение на ней может резко прыгнуть, т.к. отклик свинцового аккумулятора током потребления на скачок приложенного напряжения сильно, по меркам электроники, затянут, до десятков мс. Получим саморазогрев и вскипание электролита на борту. Поэтому в бортсети машины напряжение на АКБ ограничивают 2,35 В на банку (7,05 В, 14,1 В, 23,5 В), что и вызывает хронический недозаряд.

При заряде от внешнего ЗУ напряжение на АКБ ограничивают величиной 2,4 В на банку (6,8 В, 14,4 В, 24 В), т.к. «наливать энергии по горлышко», до 2,6 В на банку, рискованно – АКБ при заряде греется и может уйти в саморазогрев. Полностью АКБ дозаряжают и предохраняют от саморазряда т. наз. током содержания, равным 0,5-1 тока 100-часового разряда (0,3-0,6 А, 0,45-0,9 А и 0,6-1,2 А для АКБ на 60 А/ч, 90 А/ч и 120 А/ч соотв.); напряжение на батарее при этом не должно превысить 2,6 В на банку. Практически для этого в ЗУ ставят защиту от перенапряжения на 15,6 В для 12 В АКБ, 7,8 В и 26 В для 6 В и 24 В АКБ. Если она сработала, АКБ приняла энергии, сколько может, и дальше ее заряжать нельзя.

Нужные параметры при зарядке постоянным током

Уже доказано, что производить заряд автомобильных свинцовых кислотных аккумуляторных батарей (в основном в автомобилях присутствуют именно такие) необходимо при помощи тока, не превышающего показателя в 10% от емкости всей батареи.

Так, в случае емкости АБ в 55 A/ч, максимальная подача тока заряда должна быть 5,5 А. По такому принципу высчитывается максимальный ток для любой батареи. Можно даже немного снизить подачу тока, но в таком случае процесс заряда будет идти немного медленнее. Накопление заряда будет происходить даже в случае, если ток заряда будет ближе к отметке 0,1 А. Но в таком случае для восстановления емкости необходимо будет очень много времени.

Минимальное время заряда АБ при уровне тока в 10% от заряда составляет 10 часов, но это в случае полного разряда батареи, которого допускать недопустимо. Поэтому на фактическое время до полного заряда влияет глубина разряда.

Чтобы произвести расчет примерного времени до полного заряда, следует выяснить разницу между максимальным зарядом (12,8 вольт) и вольтажом на данный момент. Если эту цифру умножить на 10, то можно получить приблизительно время в часах.

Импульсные зарядные: преимущества и недостатки

Использование импульсных зарядок дает пользователю существенные плюсы.

Их довольно много:

Небольшие габариты, компактность, а также легкий вес, что обусловлено отсутствием тяжелых трансформаторных витков. Эти характеристики важны при перевозке и хранении. Актуальны они и при использовании зарядки, так как с легким прибором легче управляться, чем с тяжелым;
Автоматизация процессов. Самая удобная импульсная зарядка – с автоматическим контролем, где все процессы управляются встроенными программами. Небольшой микропроцессор внутри определяет емкость АКБ, степень зарядки, режим и вольтаж. Это очень удобно – нет потребности в привязке к месту, где заряжается автомобиль. Не нужно все время что-то замерять, думать, прикидывать, поглядывать и рассматривать. Таких импульсных зарядок ныне выпускают большинство из представленных моделей. Но не все импульсные ЗУ – «умные», есть и попроще. Вы можете встретить в продаже импульсное ЗУ с ручными регулировками, которое требует к себе побольше внимания. Есть и модели с полуавтоматическим контролем, у которых нужно выставить параметры, а затем можно оставлять без присмотра

Поэтому при покупке обращайте внимание на тип работы – автомат, ручной или полуавтомат, и выбирайте, в соответствии с вашими пожеланиями и денежными возможностями;
Совершенная защитная система. В импульсных устройствах великое множество разных стабилизаторов, регуляторов, тепловых и электронных релюшек

Результат – ваша АКБ никоим образом не страдает от зарядки, ее ресурс не укорачивается;
Полный контроль – исключение перегрева и закипания;
Своевременные подсказки на дисплее, сводящие риск неполадок к минимуму. Индикация происходит, если что-то где-то не так подсоединили, или силу тока не ту выбрали. «Умное» ЗУ не только предупреждает, но еще и предлагает варианты – как решить возникшую проблему;
Наличие всевозможных режимов. В том числе специальный режим быстрого заряда — «BOOST». Он позволит восстановить емкость батареи за 5-10 минут. Хотя такой способ рекомендуют избирать редко, ибо он жестковат для батареи, приводит к ее преждевременному износу. Зато в случае крайней необходимости – нужно срочно ехать, а аккумулятор «сел» – скоростная зарядка как нельзя более кстати.

Минусы:

Все недостатки умещаются в одной посылке – «бьет по карману».

И, увы, не только при покупке. Дело в том, что всевозможные датчики, индикаторы и регуляторы – это хорошо для работы, но плохо при потребности в ремонте. Если возникает поломка, то восстановление прибора оказывается чревато большими денежными татами. Настолько большими, что ремонтник в мастерской рекомендует: лучше вам купить новое устройство, чем ремонтировать старое.

А по поводу цен при покупке импульсных зарядных приборов, то я считаю, что да, они высоковаты, но вполне доступные. Позволить себе «умное» многофункциональное ЗУ может любой автомобилист Украины, не говоря уже о профессионалах, работающих на СТО или в мастерской.

Обзор популярных моделей

Самыми бюджетными, многофункциональными ЗУ можно назвать несколько приборов, которые завоевали большую популярность у автомобилистов.

Voin VL 155-6(12) В

Прибор оборудован дисплеем, на котором удобно контролировать весь процесс, при необходимости вносить коррективы. ЗУ поддерживает несколько режимов, отличается миниатюрными размерами.

Специальная трехуровневая защита, предотвращает возможные замыкания. Заряд аккумулятора происходит в замедленном режиме. Это позволяет не допустить быстрого износа электролита.

Elegant

Отличается большой массой (3 кг). Аппарат долгое время удерживает статическое напряжение, выполняет медленную зарядку батареи. На дисплее можно увидеть, в каком состоянии находится аккумулятор, понаблюдать за внутренними процессами, происходящими во время зарядки.

Master Watt

Зарядное импульсное устройство, изготавливаемое в Украине. Отличается высоким качеством и надежностью. Этот универсальный прибор, способен зарядить любую батарею, если установить нужные параметры. Так как это полуавтомат, требуется постоянный контроль. Изготовитель гарантирует нормальную работу изделия в течение 15–25 лет.

KeepPower Medium

ЗУ работающее в автоматическом режиме. Достаточно подсоединить клеммы, установить нужный процесс зарядки:

  • медленный;
  • средний;
  • быстрый.

Bosh C7

Полуавтоматическая зарядка, обладающая несколькими дополнительными функциями. Аппарат можно использовать как блок питания.

Зарядка от USB-порта

Можно изготовить зарядное устройство для никель-кадмиевых батарей на основе обычного USB-порта. При этом, заряжаться они будут током емкостью примерно 100 мА. Схема, в таком случае, будет следующей:

На сегодняшний момент, существует достаточно много различных зарядных устройств, продающихся в магазинах, но их стоимость может быть достаточно высокой. Учитывая, что главный смысл различных самоделок — это именно экономия денежных средств, то самостоятельная сборка еще более целесообразна в данном случае.

Данную схему можно доработать, добавив дополнительную цепь для зарядки пары аккумуляторов AA. Вот, что в итоге получилось:

Чтобы было более наглядно, вот те комплектующие, которые использовались в процессе сборки:

Понятно, что без элементарного инструментария нам не обойтись, поэтому перед началом сборки необходимо удостовериться, что у вас в наличии есть все необходимое:

  • паяльник;
  • припой;
  • флюс;
  • тестер;
  • пинцет;
  • различные отвертки и нож.

Интересный материал про изготовление своими руками, рекомендуем к просмотру

Тестер необходим для того, чтобы проверить работоспособность наши радиодетали. Для этого нужно сравнить их сопротивление, после чего сверить с номинальным значением.

Для сборки нам также понадобится корпус и батарейный отсек. Последний можно взять из детского симулятора Тетрис, а корпус может быть изготовлен из обычного пластмассового футляра (6,5см/4,5см/2см).

Крепим отсек для батарей на корпусе, используя шурупы. В качестве основы для схемы прекрасно подойдет плата от приставки Денди, которую нужно выпилить. Удаляем все ненужные компоненты, оставляя только гнездо питания. Следующим шагом будет пайка всех деталей, основываясь на нашей схеме.

Шнур питания для устройства можно взять обычный шнур от компьютерной мыши, обладающий входом USB, а также часть питающего провода со штекером. При пайке нужно строго соблюдать полярность, т.е. припаивать плюс к плюсу и т.д. Подключаем шнур к USB, проверяя напряжение, которое подается на штекер. Тестер должен показывать 5В.

В завершении нужно установить зарядный ток. Для этого необходимо разорвать цепь, соединяющую VD1 и плюсовую полярность аккумулятора. Подключаем тестер таким образом, чтобы его плюс соединялся с диодом, а минус — с аккумулятором. Выставляем режим измерения тока (200 мА).

Включаем в есть, после чего должен загореться светодиод, конечно, если все сделано правильно. Затем устанавливаем необходимый ток зарядки (100 мА), путем изменения сопротивления на резисторе R1. Проводим данную процедуру и для второго аккумулятора AA.

Еще одно интересное видео на это тему

Особенности функционирования аккумуляторов

Не все водители знают о том, что в автомобилях используются свинцово-кислотные аккумуляторы. Такие АКБ отличаются своей выносливостью, поэтому способны служить до 5 лет.

Для зарядки свинцовых АКБ используется ток, который равняется 10% от общей ёмкости аккумулятора. Это значит, что для зарядки аккумулятора, ёмкость которого составляет 55 А/ч, требуется зарядный ток в 5,5 А. Если подать очень большой ток, то это может привести к закипанию электролита, что, в свою очередь, приведёт к снижению срока службы устройства. Маленький ток зарядки не продлевает срок службы АКБ, однако он не способен негативно отражаться на целостности устройства.

При зарядке АКБ происходит протекание зарядного тока обратно рабочему. Напряжение для каждой банки не должно быть выше 2,7 В. В АКБ на 12 В установлено 6 банок, которые между собой не связаны. В зависимости от напряжения аккумулятора, отличается количество банок, а также необходимое напряжение для каждой банки. Если напряжение будет больше, то это приведёт к возникновению процесса разложения электролита и пластин, что способствует выходу из строя АКБ. Чтобы исключить возникновение процесса закипания электролита, напряжение ограничивают на 0,1 В.

Батарея считается разряженной, если при подключении вольтметра или мультиметра, приборы показывают напряжение 11,9-12,1 В. Такой аккумулятор следует немедленно подзарядить. Заряженный аккумулятор имеет напряжение на клеммах 12,5-12,7 В.

Пример напряжения на клеммах заряженного аккумулятора

Процесс заряда представляет собой восстановление израсходованной ёмкости. Зарядка аккумуляторов может выполняться двумя способами:

  1. Постоянный ток. При этом регулируется зарядный ток, значение которого составляет 10% от ёмкости устройства. Время заряда составляет 10 часов. Напряжение заряда при этом изменяется от 13,8 В до 12,8 В за всю длительность зарядки. Недостаток такого способа заключается в том, что необходимо контролировать процесс зарядки, и вовремя отключить зарядное устройство до закипания электролита. Такой способ является щадящим для АКБ и нейтрально влияет на их срок службы. Для воплощения такого способа используются трансформаторные зарядные аппараты.
  2. Постоянное напряжение. При этом на клеммы АКБ подаётся напряжение величиной 14,4 В, а ток изменяется от больших значений к меньшим автоматически. Причём это изменение тока зависит от такого параметра, как время. Чем дольше заряжается АКБ, тем ниже становится величина тока. Перезаряд АКБ получить не сможет, если только не забыть выключить аппарат и оставить его несколько суток. Преимущество такого способа в том, что уже через 5-7 часов аккумулятор зарядится на 90-95%. АКБ можно также оставлять без присмотра, поэтому такой способ пользуется популярностью. Однако мало кому из автовладельцев известно о том, что такой метод зарядки является «экстренным». При его использовании существенно снижается срок службы АКБ. Кроме того, чем чаще осуществлять зарядку таким способом, тем быстрее будет разряжаться устройство.

Теперь даже неопытный водитель может понять, что если нет необходимости торопиться с зарядкой АКБ, то лучше отдать предпочтение первому варианту (по току). При ускоренном восстановлении заряда снижается срок службы устройства, поэтому высока вероятность того, что уже в ближайшее время понадобится покупать новый аккумулятор. Исходя из вышесказанного, в материале будут рассматриваться варианты изготовления зарядных устройств по току и напряжению. Для изготовления можно использовать любые подручные устройства, о которых поговорим далее.

Характеристика прибора

Приборы для зарядки аккумулятора могут быть трансформаторными либо импульсными. Первые сегодня практически неактуальны из-за их больших размеров и веса, а также недостатков, соответственно, востребованность импульсных ЗУ для АКБ только растет.

Устройство и принцип работы

Предназначение такого прибора заключается в восстановлении заряда батареи.

Устройство девайса следующее:

  • трансформаторный импульсный механизм,
  • выпрямительный узел,
  • стабилизатор,
  • устройства индикации заряда,
  • управляющий модуль, осуществляющий контроль за работой ЗУ.

ИЗУ для автомобильной АКБ от производителя BOSCH

Если вы сравните импульсное зарядное устройство с трансформаторным, то увидите, что все компоненты, которые входят в состав первого, значительно меньше по размерам и весу. Именно поэтому приборы такого типа получили популярность среди соотечественников, тем более, что их вполне можно соорудить в домашних условиях.

Если говорить о принципе действия, то непосредственно сам процесс заряда может осуществляться:

  • напряжением постоянным током,
  • напряжением с неизменными параметрами,
  • еще один способ комбинированный.

Наиболее оптимальным, а также правильным с точки зрения теории является второй вариант, поскольку именно он позволяет полностью контролировать процесс заряда. В том случае, если вы планируете добиться максимального уровня заряда, в ходе процесса также следует учитывать и значение разряда аккумулятора. Метод постоянного тока не самый лучший способ, поскольку в данном случае речь идет о быстром процессе заряда. При таком напряжении через пластины батареи проходит высокий ток, в результате чего есть вероятность разрушения пластин АКБ. А это, в свою очередь, приведет к ее неработоспособности, ведь восстановить пластины не получится (автор видео канал deonich tex).

Что касается последнего способа комбинированного, то он считается одним из самых щадящих для конструкции аккумулятора. В данном случае через батарею в первую очередь проходит постоянный ток, который впоследствии меняется на переменный, когда батарея будет практически заряжена. После этого ток постепенно снижается, его значение уменьшается почти до нуля, что способствует стабилизации напряжения в целом. По утверждению многих электриков, этот вариант дает возможность если не предотвратить, то как минимуму снизить вероятность выкипания раствора электролита в банках батареи. Соответственно, это способствует и предотвращению возможности выделения газов.

Особенности подбора оборудования

Есть несколько особенностей подбора девайса:

Во-первых, большинство наших соотечественников при покупке рассчитывают на то, что зарядный прибор при необходимости сможет восстановить работоспособность полностью севшего аккумулятора. Несмотря на то, то импульсное зарядное устройство это довольно технологичный прибор, не факт, что оно сможет выполнить эту функцию. Покупая девайс в магазине, обязательно нужно уточнить, сможет ли ЗУ справиться с задачей восстановления полностью разряженной батареи.
Во-вторых, необходимо учитывать значение максимального тока, который будет проходит через аккумуляторную батарею во время зарядки

Здесь же необходимо брать во внимание и уровень напряжения, с которым будет осуществляться зарядка АКБ. Покупая импульсное зарядное устройство, желательно, чтобы прибор имел функцию автоматического отключения либо поддержки, она будет активироваться в том случае, когда АКБ зарядится (автор видеообзора импульсной зарядки канал Oops of ZikValera).
