Устройство посудомоечной машины

Типичные неисправности устройства

При серьёзной неисправности придётся демонтировать посудомойку для получения доступа к её основным частям. Чтоб её разобрать понадобится снять боковые защитные крышки устройства и слой шумоизоляции. Хорошим подспорьем при самостоятельном ремонте будет способность машинки проводить самодиагностику. Такая система присутствует во многих брендовых посудомойках bosch, indesit, whirlpool, electrolux и других.

Если существуют ошибки, их код выводится на индикатор. В инструкции, идущей в комплекте с устройством, находится вид кода и соответствующая ему возможная неисправность с рекомендациями по устранению.

Что происходит внутри посудомоечной машины при запуске

Как работает посудомойка? Принцип работы всех посудомоечных машин, немного отличается — в зависимости от марки и производителя. Но в своей основе он идентичен у всех.

Процесс мойки контролируется от самого начала до самого конца программой. Программу выполняет центральный блок управления, на базе маломощного процессора. Его мощности достаточно для работы посудомойки.

Программы мойки содержатся в блоке ППЗУ посудомоечной машины. А данные система получает от большого количества различных датчиков. Основными датчиками считаются: датчик температуры, датчик уровня воды, датчик давления. Без этих трёх датчиков работа машины не возможна.

В разных посудомойках разного класса могут быть и разные дополнительные датчики.

Блок управления посудомоечной машины.

После загрузки посуды и заправки моющего средства, пользователь включает нужную программу, и запускает машину. Блок управления определяет нужные параметры программы, заданную температуру, длительность. Получает данные от датчиков и определяет дальнейшие действия. После чего открывается заливной клапан.

Вода начинает поступать в машину. Как только наберётся нужное количество, центральный блок управления получает данные о температуре воды. Если она ниже заданной программы — включается электрический нагреватель и вода подогревается до нужной температуры.

Как только температура воды достигает нужной отметки, происходит подача моющего средства. При этом блок управления проверяет и давление воды в системе. Если давления недостаточно для качественной мойки, на табло появится код ошибки.

Для мойки посуды нельзя применять обычное мыло. Также нельзя применять и не ориентированные на посудомоечные машины, моющие средства. Это чревато излишним образованием пены и выхода машины из строя.

За рециркуляциюу воды в посудомоечной машине отвечает специальный насос. Именно он создаёт нужное давление внутри водных каналов посудомойки. От него зависит, с какой интенсивностью струи воды будут попадать на посуду. От его исправности зависит качество работы посудомоечной машины.

Для чего нужны лопасти в посудомоечной машине?

Все видели в танке посудомойки узлы, которые похожи на лопасти вентилятора. Они присутствуют в каждой машине и выполняют очень важную функцию. Похожи они на лопасти не только формой, но и действием. Они вращаются.

Дело в том, что в этих лопастях есть небольшие отверстия, расположенные под углом. Из этих отверстий под большим давлением поступает вода, которая и приводит их в движение. Эти лопасти – не что иное, как распылители. Вращаясь, они равномерно поливают посуду водой, что обеспечивает качественное отмывание посуды. По сути, моет посуду именно этот распылитель.

Процесс сушки и ополаскивания

После завершения активной фазы мойки, отработанная вода сливается из машины при помощи дренажного насоса. Как только вода будет слита, машина набирает новую порцию воды уже для ополаскивания. Ополаскивание происходит по той же схеме, что и активная фаза мойки. За исключением добавления соли и моющего средства. Ополаскивается чистая посуда только чистой водопроводной водой.

В зависимости от типа и класса посудомоечной машины, процесс сушки может быть активным и конденсационным. При активной просушке, работает воздушный вентилятор, который потоками горячего воздуха сушит посуду. Но чаще встречаются конденсационные типы посудомоечных машин.

Остатки воды испаряются с поверхности посуды, пары оседают на стенках танка и стекают в поддон. При конденсационном типе сушки не бесполезным будет приоткрыть дверцу посудомоечной машины после завершения программы мойки. Это позволяет быстрее и лучше высохнуть посуде.

Основные узлы посудомоечной машины

Конструкция любой посудомоечной машины состоит из следующих узлов.

1. Блок управления.
2. Панель управления с дисплеем. Позволяют выполнить все необходимые настройки техники.
3. Разбрызгиватели воды. Как правило, в большинстве машин есть в верхнем и нижнем исполнении.

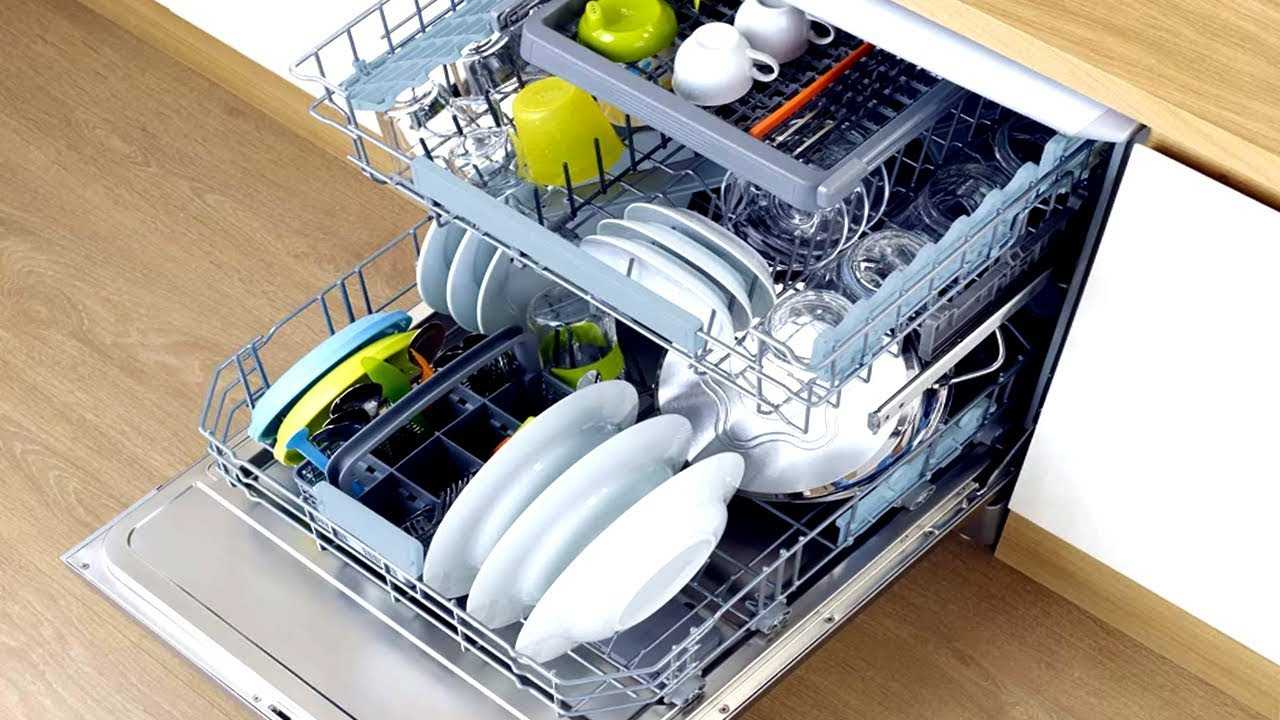

4. Внутренняя камера. В ней расположены корзины для посуды и происходит весь процесс мытья.
5. Фильтр, очищающий подаваемую в устройство воду.
6. Фильтр сточной воды. Необходим для удержания остатков пищи.
7. Датчики, выполняющие контроль температуры и уровня жидкости внутри мойки.
8. Водонагреватель проточного типа.
9. Ионообменник. Находящаяся в нем смола позволяет смягчать слишком жесткую воду.
10. Циркуляционный насос, обеспечивающий подачу воды в моющую камеру.
11. Откачивающий насос, выполняющий слив сточных вод в канализацию.

Камера для посуды выполняется из нержавеющей стали. Это позволяет обеспечить большую долговечность техники. Кроме того, в машинах допускается мыть не только тарелки, но и более крупную посуду – кастрюли и сковороды. Именно для этого лотки сделаны съемными. Люк-крышка любой модели техники имеет резиновое уплотнение по контуру, обеспечивающее герметичность и снижение уровня шума. Также на нем расположен контейнер для моющего средства. В современных машинках допускается использование порошка, таблеток или жидких составов.

На лицевой панели посудомоечной машины расположен дисплей и панель управления. Она может быть механическая или сенсорная. Первый вариант наиболее долговечный, второй – удобнее, но такие модели стоят намного дороже.

Панель управления посудомоечной машиной Bosch

В стандартную комплектацию посудомоечных машин также входят:

• полки, лотки или корзины для посуды;
• два шланга – один для слива, другой для подачи воды;
• кабель для подключения машинки к розетке.

Моющие средства и специальная соль для ионизации в комплекте не предусмотрены, однако не стоит запускать устройство без них. Во-первых, посуду без них вымыть не удастся, во-вторых, в большинстве машин имеется защита. Она сработает в случае отсутствия этих средств и не позволит запустить процесс мытья посуды.

Принцип работы посудомоечной техники

В чем принцип работы и сколько по времени моет посудомоечная машина важно узнать до приобретения домой кухонного помощника

Подключение

Для подключения техники необходимо ознакомиться с технической инструкцией и подготовить все необходимые инструменты:

• строительный уровень для определения горизонта;
• отвертки;
• разводные ключи;
• дрель;
• нож или ножницы;
• пассатижи.

Используйте специальные инструменты для ввода машинки в эксплуатацию.

Посудомоечная машина, ее устройство и принцип работы влияют на ее расположение на кухне. Она должна стоять устойчиво, не перемещаться и не подпрыгивать во время запуска цикла. Затем подключаются шланги подачи и отвода воды, подсоединяется дренажная система и техника подводится к источнику питания.

Набор воды

Как только вы включили машину и запустили цикл мойки, начинает поступать водопроводная вода. Некоторые модели подключаются отдельно к холодной и горячей кранам, поэтому пропускается этап подогрева.

Посудомойка должна быть подключена к напору чистой воды.

Большинство машин оснащены автономной функцией подогрева. Во время поступления вода проходит через ионообменник, где смягчается ее уровень жесткости.

Замачивание грязной посуды

Замачивание посуды значительно облегчает весь процесс мытья. Засохшие частицы пищи могут настолько крепко прилипнуть к тарелке, что за весь цикл успевают только размокнуть. Как результат, посуда на выходе получается недостаточно чистой.

Целесообразно машинку запускать сразу после приема пищи.

Во время замачивания засохшая еда успевает размягчиться. И на следующем этапе уже качественно и тщательно моется вся посуда.

Процесс мытья

Подаваемая через шланг вода по пути смешивается с моющим средством. Через коромысла смесь разбрызгивается на поверхность тарелок и кастрюль. Лопасти разбрызгивателя под давлением струй вращаются и поливают очищающей жидкостью посуду со всех сторон.

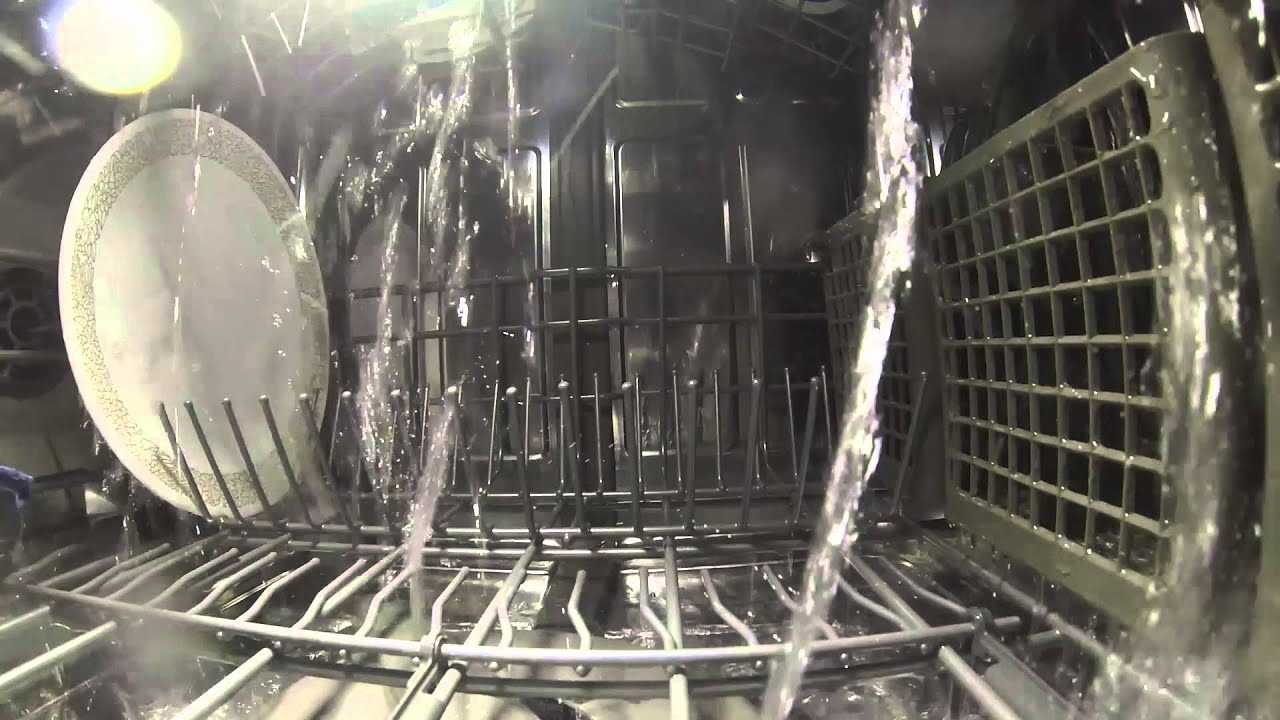

Фото процесса мытья посуды.

Так происходит процесс мытья, который постепенно удаляет с кухонной утвари жир, остатки еды и напитков.

Ополаскивание

После процесса мытья наступает этап ополаскивания

Важно тщательно смыть с поверхности посуды моющее средство, чтобы оно впоследствии не попало в еду. Это делается при помощи бальзама

Многоуровневый процесс ополаскивания сначала со специальным средством, а потом чистой водой делает посуду абсолютно чистой и готовой к использованию.

Посуда проходит несколько этапов очистки в посудомоечной машинке.

Сушка посуды

Сушка избавляет вас от необходимости вытирать тарелки или оставлять их на столе для полного высыхания. В зависимости от выбранной модели влага с поверхности вашего сервиза будет испаряться или конденсироваться. Когда процесс сушки подошел к концу, не вытаскивайте сразу посуду. Дайте ей остыть окончательно.

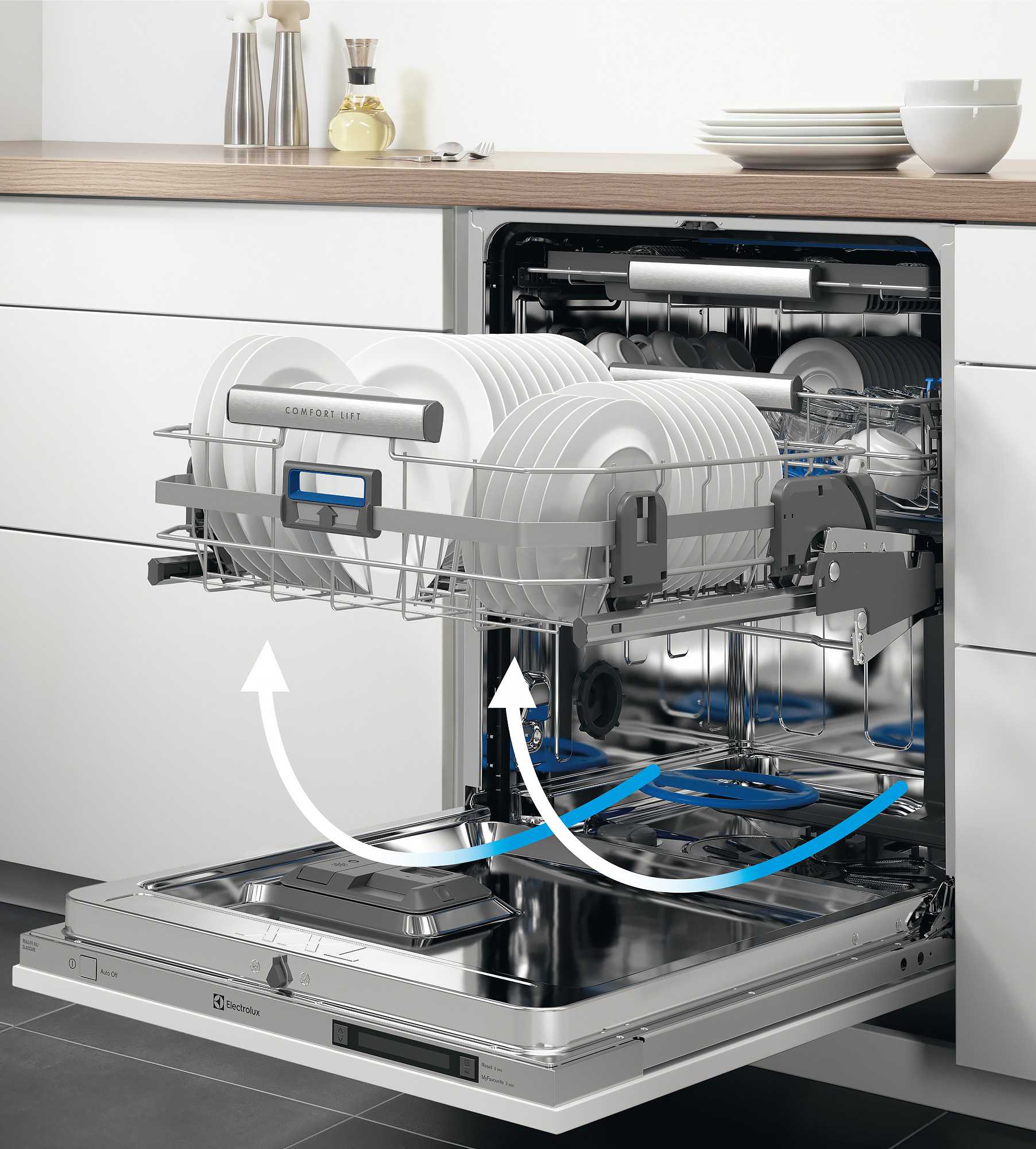

На фото показано, как поток воздуха сушит посуду.

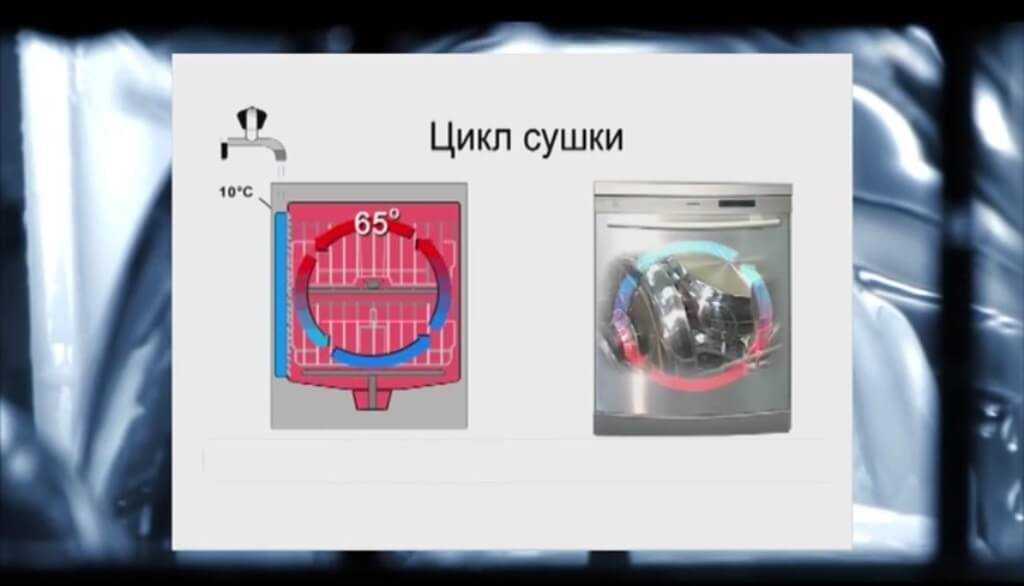

Виды сушки в посудомоечной машине

Иногда ПММ приходится загружать несколько раз подряд. Такие ситуации требуют ускорения циклов мытья. Сократить их можно за счет стимулирования высыхания посуды.

При цеолитной сушке воздух сам осушается и нагревается при прохождении через цеолит, а при последующем цикле мытья происходит регенерация материала

Всего в посудомоечных машинах применяют 3 типа сушки:

1. Конденсационная. Представляет собой обычное высыхание теплых капель на посуде и их оседание на холодных боковых стенках. Этот процесс пассивный и длительный.
2. Турбосушка. В машинку вентиляторами подается теплый воздух, прошедший через нагревательные элементы. Этот способ сушки самый быстрый, но требует повышенных затрат электроэнергии.
3. Интенсивная сушка, при которой стимулируется пассивный приток свежего воздуха во внутреннюю камеру за счет конвекционных потоков. Для этого ПММ оборудуется воздухозаборниками.

В некоторых моделях посудомоек предусмотрена возможность выбора между несколькими видами сушки. Все они имеют свои особенности, а включать их можно, исходя из потребности быстро освободить ПММ.

Отличительные черты разных моделей

На данный момент в соответствующем сегменте рынка современной бытовой техники представлен более чем широкий ассортимент посудомоечных машин. В условиях довольно жесткой конкуренции производители стараются выделить свои модели за счет дополнительных опций и систем. Независимо от марки общий принцип работы у всех ПММ одинаковый. При этом некоторые представители модельных рядов того или иного бренда могут иметь свои особенности и дополнительные устройства.

Теплообменники, которые позволяют экономить потребляемую энергию во время сушки посуды

Однако важно учесть, что продолжительность данного этапа увеличивается.
Анализаторы чистоты воды.
Сенсоры, которые определяют наличие порошка или же капсулы с моющим гелем.
Датчики, отвечающие за определение влажности уже вымытой посуды.
Дополнительный крепеж для установки особо хрупкой посуды и стаканов (бокалов).
Системы сушки в турборежиме, позволяющие существенно ускорить завершающий этап.

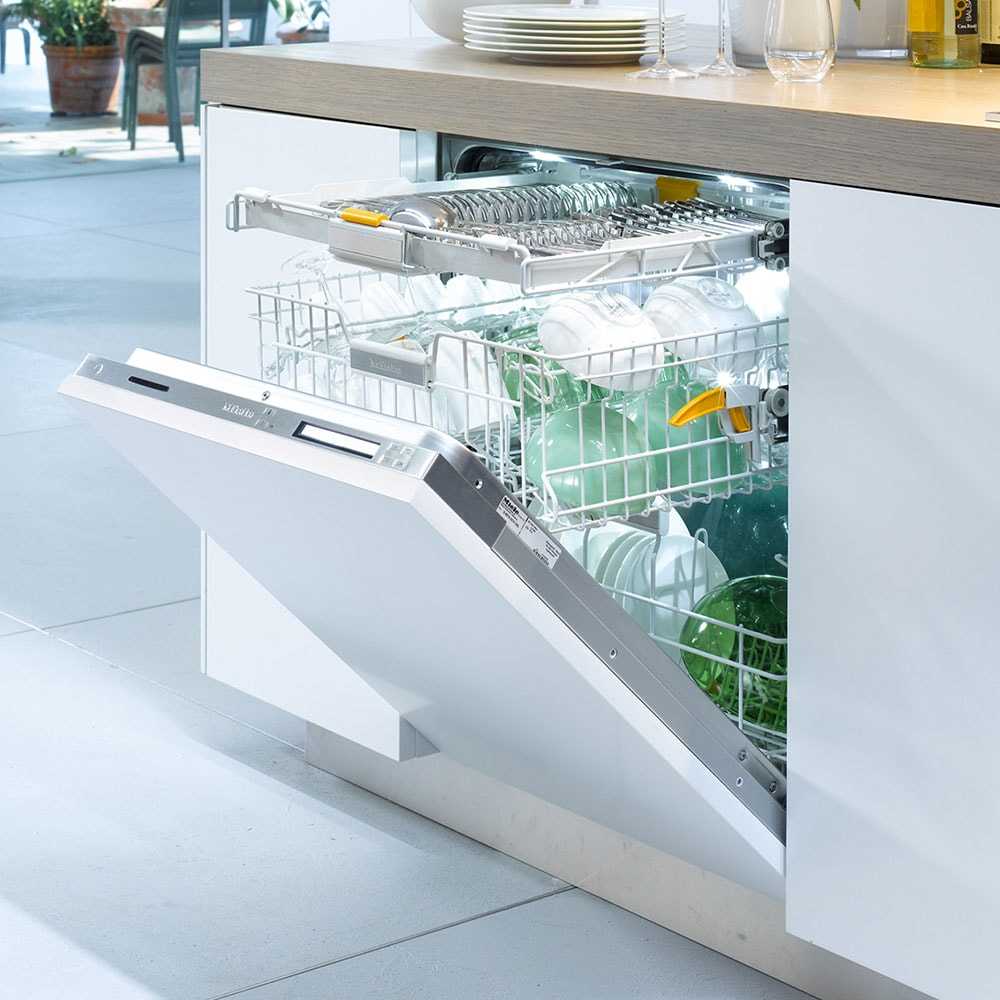

Подсветка, активируемая, когда открывается дверь.
Прозрачное стекло повышенной прочности, используемое в качестве декоративного элемента конструкции.
Устройство, проецирующее на пол помещения таймер.

С учетом эксплуатационных характеристик конкретной модели можно определить ее функциональность. К примеру, в некоторых ПММ можно помыть разные корнеплоды (естественно, без добавления моющего). В ПММ обрабатывают расчески, резиновую обувь и детские игрушки. Также подобная бытовая техника позволяет готовить блюда на пару или же в режиме томления.

Недостатки посудомоечной машины

1. Невозможность мойки некоторых типов посуды или другой кухонной утвари:

— нежароустойчивых пластмассовых предметов;
— деревянных досок;
— оловянных или медных предметов;
— алюминиевой посуды;
— хрустальной посуды с примесями свинца;
— столовых приборов из ржавеющей стали;
— столовых приборов с деревянными, роговыми, или перламутровыми ручками;
— старинной посуды, покрытие которой не является теплостойким;
— склеенной посуды.

2. Машина занимает дополнительное место, кроме этого, место установки должно обеспечивать доступ к дверце для загрузки и выгрузки посуды.

3. Машина требует подключения к электросети, рассчитанного на мощность порядка 2 киловатт.

Схема посудомоечной машины

   Современный человек максимально упростил свою жизнедеятельность – всевозможные электрические преспособления целой армией стоят на страже нашего комфорта и удобства – стиральные машины, кухонные комбайны, микроволновки, пылесосы..

. Всё это есть в доме (особенно на кухне) каждого человека. А теперь пришло время ознакомиться с ещё одним бытовым прибором, существенно облегчающем домашние заботы – посудомоечной машиной.

Работа посудомоечной машины

1.   Прежде чем подать горячую воду в бак, нужно убедиться, что в баке нет воды, оставшейся в нем после последнего ополаскивания. Поэтому в большинстве моделей машин новый цикл мойки начинается с работы сливного насоса в течение некоторого времени.2.

  Электрический клапан залива воды открывает подачу горячей воды в бак. Таймер контролирует, как долго электромагнитный клапан остается открытым, обеспечивая контроль уровня воды. Шайбы управления потоком, встроенные в клапан, компенсируют перепады в давлении воды.

Большинство моделей используют поплавковые выключатели защиты от протечек для предотвращения случайного переполнения во время цикла залива воды.3.   После этого насос запускается в режим «мойки». Вода направляется в разбрызгиватели которые распыляют горячую воду на посуду.

  Большинство моделей посудомоек также оснащены водонагревателем в баке, чтобы поддерживать необходимую температуру воды во время мойки. В некоторых конструкциях, нагреватель сушит также посуду в конце стирки.

5.   В конце циклов «мойки» и «полоскания», насос переходит в режим «слив». Откачиваться вода из бака может одним из двух способов. В некоторых конструкциях «с реверсивным направлением», двигатель при вращении в обратном направлении задействует крыльчатку насоса для слива воды.

6.   Цикл «сушки» делает нагреватель. В других моделях для сушки посуды вентилятор гоняет воздух внутри корпуса, пар конденсируется в охлаждающем контуре, конденсат сливается из машины.

Обозначение элементов схемы:

 Х1-2 — колодки зажимов; SO1—4 —переключатели; SL —реле РУ-ЗСМ; EV — односекционный клапан КЭН-1; ЕК — водонагреватель НСМА; Н1, НЗ — индикатор ИМС-31; Н2, Н4 — индикатор ИМС-34; МТ — электрический двигатель ДСМ-2-П; М — электрический двигатель ДАВ 71-2; С1-2 — конденсаторы (4 мкФ); КЛ1 — зажим для подключения заземления; FV — гнездо предохранителя;

 SK — реле-датчик ДРТ-Б-60.

   Либо более сложной, со встроенным контроллером, управляющим режимами посудомойки по встроенной, либо составленной вручную программе. Ручное программирование может оказаться полезным, когда необходимо уменьшить расход воды, либо наоборот – увеличить длительность мытья слишком грязных тарелок. Элетросхемы таких моделей (фирмы LG) вместе с их описанием вы можете бесплатно скачать в архиве.

Устройство посудомоечной машины

1 Панель управления2 Верхний блок распылителей3 Нижний блок распылителей4 Поплавковый клапан5 Дренажный шланг6 Силовой кабель7 Шланг для подачи горячей воды8 Фильтр9 Впускной клапан10 Двигатель11 Помпа12 Нагревательный элемент13 Прокладка14 Кнопка управления таймером15 Дверная защелка.

Второй вариант описания устройства ПМ

   Современные посудомоечные машины с цифровым управлением оснащены функцией отображения кодов ошибок при появлении неисправностей и сбоев во время работы. Если неисправность несложная, то понимая, что означает код ошибки, Вы в состоянии сами устранить её, не вызывая сервисные службы. Ниже приводится таблица кодов ошибок посудомоечных машин Bosch. Клик, для увеличения рисунка.

   Если ваша посудомойка не работает, не спешите отдавать ее в ремонт. Вот несколько операций проверки, которые следует сделать самостоятельно:

– Убедитесь, что посудомойка подключена к электропитанию, проверьте провода, вилку, розетку, удостоверьтесь что они не повреждены.

– Проверьте предохранители в распределительном щитке. Убедитесь, что переключатель, который контролирует питание посудомойки включен.

– Убедитесь что дверь плотно закрыта. Машина не включится, пока дверь не будет закрыта, скорее всего проблемы в механизме защелкивания замка, проверьте это.

– Проверьте нет ли проблем с подачей воды, возможно где то не открыты краны и вода не поступает в посудомоечную машину.

– Убедитесь, что элементы управления правильно настроены, например включена функция защиты от случайных нажатий.

– Осмотритесь вокруг и под машиной, нет ли небольших подтеков. Возможно износились прокладки или повреждены шланги и трубы.

Как устроен слив в посудомоечной машине. Обязательные действия после покупки посудомоечной машины

После доставки обязательно нужно проверить целостность техники, которые, возможно, были получены при транспортировке.

Любые трещины или сколы, которые были проигнорированы после подключения, выльются в частые сбои и отказы в работе, а также могут оказаться опасными, с точки зрения поражения электрическим током из-за попадания воды на токопроводящие части.

Если с самим устройством всё оказалось в порядке, то нужно проверить комплектность. Некоторые производители могут включать различные расходники, а также подключаемые узлы, без которых выполнить подключение окажется невозможным или весьма затруднительным.

проверка слива в посудомоечной машине

Если машинка оказалась в надлежащем состоянии, то её нужно полностью распаковать и отсоединить все крепёжные транспортные приспособления. На задней стенке должна находиться инструкция по установке с полным комплектом крепежей.

В случае отсутствия нужно потребовать их у продавца. Затем нужно предварительно поставить посудомойку на место для установки. В идеальном варианте расстояние её боковых частей от стенок мебели должно составлять 1-3 мм.

На этом же этапе стоит проверить хватает ли шланга для соединения с канализацией и другими коммуникациями.

Нюансы работы посудомойки

Если вы только приобрели машину, то лучше провести тестовый запуск устройства. Он поможет избавиться от смазочных материалов, которые могли остаться на изделии. К тому же это поможет проверить качество установки конструкции посудомоечной машины. Проверить скорость, с которой поступает вода, как она нагревается и не выливается ли жидкость из устройства. Все неполадки можно убрать вот именно на этом этапе.

Для того чтобы его провести, надо использовать специальную соль или моющее средство, которое обычно идёт в комплекте. Для начала надо узнать, какая жёсткость вашей воды. Это не составит труда для работающей посудомоечной машины Бош. Они укомплектованы специальными полосками, которые помогут определить жёсткость воды. Просто опускаете одну из них в жидкость и сверяетесь с табличкой, которая тоже есть в комплекте. Жёсткость влияет на то, какой расход соли надо установить в устройстве.

Отсек с солью надо заполнить полностью водой. Её туда надо залить один раз, как раз перед тестовым запуском. Для того чтобы поместить соль в этот отсек, надо воспользоваться специальной лейкой. Надо, чтобы её было видно через отверстие. Если выльется оттуда немного воды, то это не страшно. Когда закроете отсек крышкой, просто вытрите её.

Для эффективной работы устройства надо обзавестись специальным ополаскивателем, таблетированным или порошковым моющим средством и солью, которая смягчает воду (это именно та соль, которая нужна для тестового запуска). Можно покупать все эти средства по отдельности. Но лучше брать готовые наборы одного производителя. Как правило, в этом случае они имеют компоненты, которые прекрасно сочетаются и дополняют друг друга в процессе работы.

Сколько времени занимает мытьё посуды

Время работы посудомоечной машины зависит от того, какой режим вы выбрали, и от модели устройства. К примеру, если вы выбрали программу с замачиванием и предварительным полосканием, то будьте готовы к тому, что агрегат будет работать на 20 минут дольше. Подбирать режим следует в зависимости от того, насколько грязную посуду вы ставите мыться.

Также на время работы агрегата влияет температура воды, необходимая для мойки. Например, если вы выбираете режим, для которого нужна вода 70 градусов, то придётся ждать ещё на 20 минут дольше. Посудомоечная машина может работать от получаса до трёх часов.

Приведём несколько самых популярных режимов и время, за которое вы получите чистую посуду:

1. Интенсивный режим применяется для мытья очень грязной посуды с использованием воды температурой 70 градусов. Мойка длится 60 минут.
2. Нормальный режим предполагает сушку и дополнительное полоскание. В этом случае мойка будет длиться 100 минут.
3. Быстрая мойка нужна, чтобы справиться с лёгкими загрязнениями, и длится полчаса.
4. Экономичный режим используется для экономии ресурсов и мойки стандартных загрязнений. Длится этот режим 120 минут.

Это самые стандартные режимы. В большинстве устройств их намного больше с дополнительными функциями. К примеру, довольно распространённым дополнительным режимом является деликатный. Он нужен, чтобы мыть хрупкую посуду из хрусталя, стекла или фарфора. Как правило, длительность работы устройства в этом режиме практически два часа. Но если названий этих режимов на устройстве не найти, то ориентируйтесь по температуре. Режим на 35-45 градусов будет работать полтора часа, на 45-65 градусов – 165 минут, на 65-75 градусов – 145 минут, быстрая мойка – немного больше получаса, предварительное полоскание – 15 минут.

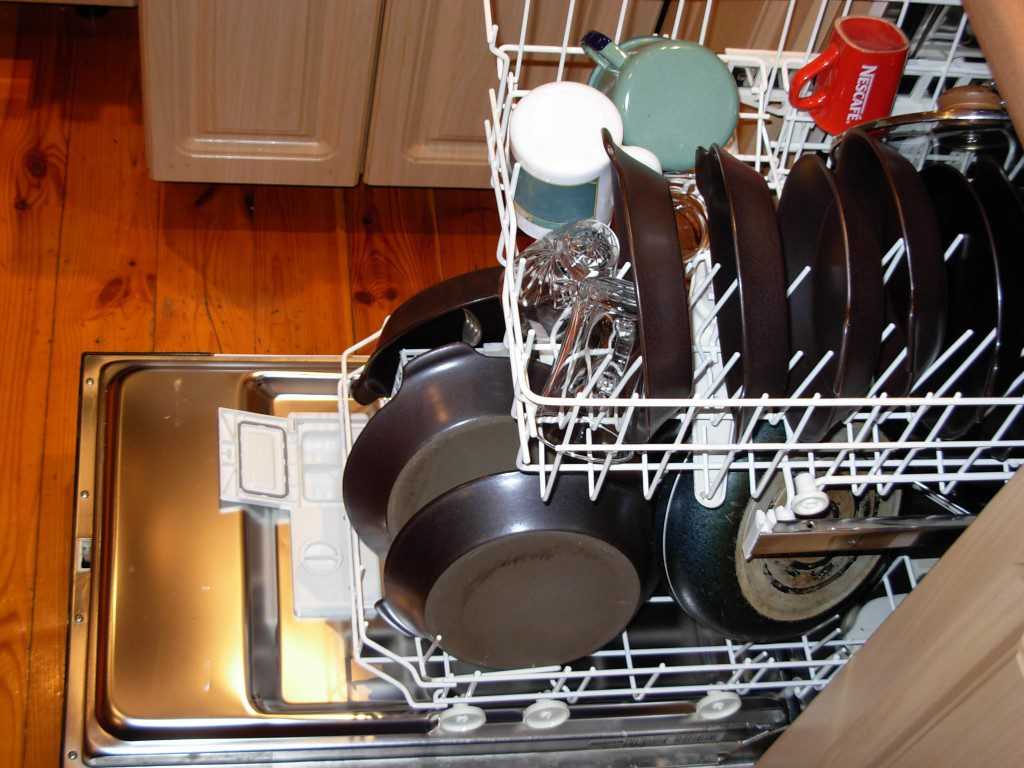

Определяем степень загруженности прибора

Машины рассчитаны на определённое количество комплектов посуды. Для каждой машины он разный. Может быть на 6 или 12 комплектов. Эта информация написана в техническом паспорте устройства.

Однако не всегда вам надо помыть именно столько посуды, и загрузить устройство полностью просто нечем. Поэтому производители агрегатов позаботились о том, чтобы домохозяйкам не приходилось копить грязную посуду и мыть только определённое количество комплектов посуды.

Современные посудомойки, например, марки Электролюкс, имеют принцип работы, при котором можно выбирать режим не только исходя из времени и температуры воды, но и степени загруженности агрегата. Очень популярна функция половинной загрузки. Она помогает, если вам вместо, к примеру, 12 комплектов надо загрузить всего лишь 6. Устройство рассчитает необходимое количество воды, моющего средства и электроэнергии именно для этих шести комплектов. То есть, будет работать лишь наполовину возможной мощности.

Процесс мытья и сушки

Хотя сам процесс полностью автоматический, но начинается он все же вручную. Для этого в соответствующие отсеки закладывается посуда, загружается смягчающая соль, кондиционер и моющее средство.

Затем выбирается программа на панели управления. Далее в дело вступает посудомойка. Принцип работы любой модели такой:

1. Набирается вода из системы водоснабжения.
2. Вода нагревается от нагревательных элементов. Агрегат, как правило, подключают к холодному источнику воды.
3. Моющие средства, заранее заложенные в специальный отсек, автоматически поступают в распылители, расположенные сверху.
4. Посуда обдается струями воды, подающимися под различным давлением и направлением.
5. Первая порция грязной воды сливается через систему в водопровод. Затем цикл повторяется.
6. Теперь в опрыскиватели подается чистая вода с кондиционером. Настало время ополаскивания посуды.
7. Завершающий этап — сушка. Именно эта функция заслуживает особого внимания при выборе агрегата. Например, конденсационная сушка используется почти во всех дешевых машинах. Вода испаряется с поверхности, оседает на холодных стенках камеры и просто-напросто стекает вниз. В итоге получается довольно долгий процесс сушки. Возникает вероятность возникновения разводов на высушенных тарелках. Турбосушка сушит посуду гораздо быстрее. Здесь уже используется встроенный вентилятор. Разводов и следов капель при такой сушке не остаётся. Однако в этом варианте потребляется много энергии. Теплообменник — такая сушка объединяет плюсы конденсационной и турбосушки. Вентилятор не используется, процесс происходит быстрее, разводов на посуде не остается. Но и стоят машины с такой системой довольно дорого.
8. Устройство посудомоечной машины предполагает также наличие индикации. Она позволяет удостовериться в правильности выбранных программ и отследить процесс мытья. Об окончании процедуры машины извещают звуковым и световым сигналами. Некоторые модели оснащены функцией проецирования на пол-луча, сигнализирующего о завершении программы.

Как работает посудомоечная машина

Перед тем как начать эксплуатацию моющего аппарата на кухне, его необходимо подключить к коммуникациям: электросети, водопроводу и канализации. В основном такую работу выполняют мастера, но при наличии инструмента и навыков ПММ можно подключить самостоятельно. Как это сделать, можете прочитать здесь.

Для работы посудомоечной машинки требуются расходные материалы:

• специально приготовленная соль для смягчения воды (удаления из нее солей);
• моющее средство;
• ополаскиватель.

Использование специального вида соли, смягчающей воду, – необходимое условие для качественного мытья посуды. При применении таблеток, в которых совмещены все три компонента, соль все равно добавляется в контейнер.

Расходные материалы для работы посудомоек

Итак, рассмотрим принцип действия посудомоечной машины. Ее работа происходит в несколько этапов:

1. В корзинки, расположенные в рабочей камере, загружается грязная посуда. Нужно отметить, что посуда должна быть размещена строго по правилам, иначе она не вымоется как следует.
2. Включается машинка и выбирается программа ее работы. Например, для слишком грязной кухонной утвари выбирается предварительный режим замачивания, а также высокая температура нагрева воды.
3. Через заливной шланг и впускной клапан вода начинает поступать в отведенный для нее резервуар. Жидкость смешивается с солью и смягчается. Параллельно происходит нагрев воды до температуры, заданной программой. Некоторые модели бытовых приборов Bosch, Siemens, Electrolux и других известных производителей имеют возможность подключения не только к холодной, но и к горячей воде. Несмотря на это, специалисты не рекомендуют подключать горячую воду, поскольку ПММ все равно ее нагреет сама.
4. Как только жидкость нагреется до нужной температуры, она смешивается с моющим средством и начинается цикл предварительного замачивания. Циркуляционный насос подает смесь небольшими порциями в разбрызгиватели (далее также – распылители). Под давлением жидкости распылители начинают вращаться и через сопла распространяют моющую смесь по всей поверхности грязной посуды. Вода размягчает засохшие остатки пищи. Как только эта задача выполнена, включается режим первичного ополаскивания. Насос интенсивно подает жидкость в распылители. Под действием сильного давления большинство раскисших остатков грязи смывается с кухонной утвари.
5. Грязная жидкость не сливается в канализацию, а проходит через фильтр, очищаясь для повторного использования. Это позволяет экономить ресурсы. В очищенную воду вновь добавляется моющее вещество. Более концентрированная смесь опять распыляется по поверхности посуды в большом объеме, полностью смывая оставшуюся грязь. Только после повторного использования производится слив грязной жидкости в канализацию при помощи насоса.
6. Для окончательного ополаскивания кухонной утвари вновь открывается впускной клапан и в резервуар набирается чистая вода. Сначала небольшим ее количеством емкость ополаскивается, а затем резервуар наполняется для завершающего этапа. Дренажный насос под большим давлением подает жидкость в форсунки разбрызгивателей, что позволяет полностью смыть остатки моющего средства и грязи. В зависимости от выбранной программы ополаскивание может проводиться один или два раза. После завершения процесса сливной насос удаляет отработанную воду в канализацию.
7. Заключительный этап – сушка вымытой посуды. В зависимости от конструктивного исполнения ПММ кухонная утварь высушивается принудительно или в естественном (конвекционном) режиме. Принудительный вариант предусматривает, что подогретый воздух нагнетается в камеру и быстро высушивает посуду. Естественная сушка занимает больше времени.

Принудительная турбосушка в посудомойках

Теперь вы знаете, как ПММ осуществляет мойку посуды. Как видите, ничего сложного в этом нет. Главной особенностью является то, что горячая мягкая вода, разбавленная моющим составом, способна смыть даже самую старую и засохшую грязь.

Предлагаем увидеть своими глазами изнутри, что происходит в камере посудомойки, когда она работает:

Посудомоечные машины все увереннее завоевывают сердца покупателей в России и близлежащих странах. Как вы смогли убедиться, с их обслуживанием может справиться любой человек, при этом польза и экономия времени – огромны.

Виды посудомоечных машин

   Основным различием между бытовой и промышленной посудомоечной машиной является способ ее загрузки.
   В бытовом агрегате применяется поочередная загрузка, то есть на каждый цикл работы машины загружается определенное количество грязной посуды.

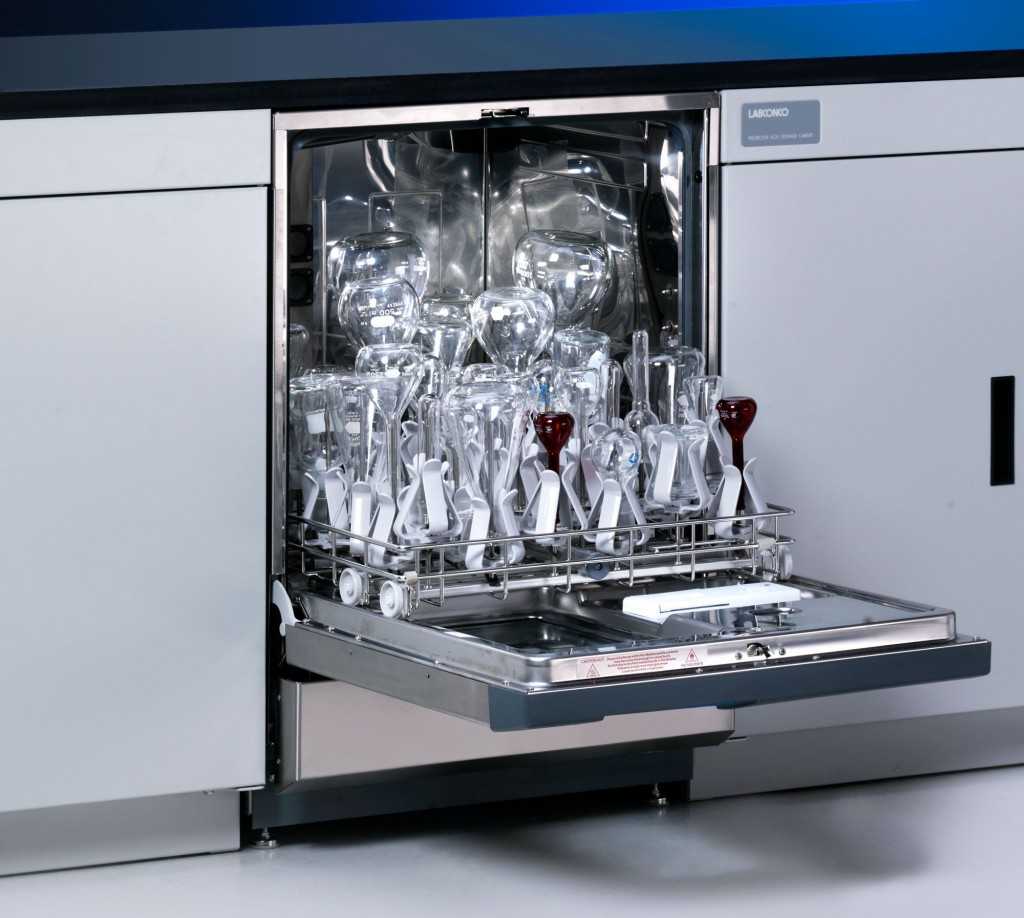

   В промышленных посудомоечных машинах используется поточная загрузка, когда на непрерывно движущийся конвейер (с захватами для посуды) постоянно добавляются грязные тарелки или подносы. Кроме того, во многих промышленных образцах использованная вода фильтруется и используется повторно, обеспечивая более экономичную работу.

Устройство посудомоечной машины

   Устройство посудомоечной машины
не сложное. Любой подобный агрегат состоит из нескольких элементов:1) Корпус. Как правило, пластиковый или собранный из штампованных листов металла;2) Электронный блок управления. Электронная плата управления с микроконтроллером. Позволяет задавать пользователь режим мойки посуды. Управляет всеми процессами в машине;3) Электродвигатель. Приводит в действие водяной насос и разбрызгиватели (коромысел);4) Насос-помпа. Обеспечивает подачу жидкости под давлением к форсункам разбрызгивателей;5) Система распыления воды. Представляет собой поворотный блок форсунок (коромысел). При распылении коромысла меняют угол подачи воды для покрытия всей поверхности посуды;6) Система сушки. Мощный вентилятор (фен) нагнетающий воздух через нагревательный элемент, на поверхность посуды (в некоторых моделях используется конденсационная сушка — фактически, посуда сохнет самостоятельно, за счёт накопленного в процессе мойки тепла).

Циклы работы посудомоечной машины

   Весь процесс работы машины управляется специальным электронным блоком управления. Микропроцессор отслеживает показания множества датчиков (температура, уровень воды, закрытие дверцы и т.д.) и задает режим работы устройства. Процесс мойки состоит из нескольких этапов:

• Впуск воды. Вода (как правило, холодная) начинает поступать в машину из водопровода при открытии электромагнитного клапана. Количество поступающей жидкости отслеживают датчики уровня. Некоторые модели допускают подачу как горячей, так и холодной воды, такие машины более экономичны, так как не расходуют электроэнергию на нагрев. После электромагнитного клапана, вода смягчается специальным устройством (как правило, ионообменник со смолой). Мягкая вода лучше отмывает посуду и не оставляет известнякового налета на деталях машины;
• Нагрев. Поступившая в машину вода нагревается при помощи нагревательных элементов (ТЭН) порционно или непрерывно (в проточном нагревателе);
• Подача чистящего средства. Нагретая до определенной температуры (определяется режимом мойки) вода смешивается с моющим средством (подается из контейнера для химии). Время подачи и количество очистителя определяется программой мытья;
• Мойка посуды. Электродвигатель обеспечивает привод насоса-помпы, который под давлением подает горячую (смешанную с очистителем) воду в специальные блоки распылителей. Вращаясь под разными углами, распылители очищают струями воды всю поверхность посуды. В некоторых моделях посудомоечных машин производится предварительная очистка посуды от сильных загрязнений путем подачи пара. Пар образуется в специальном устройстве – парогенераторе. По окончанию мойки грязная вода автоматически сливается в канализацию (в самом цикле она гоняется по кругу);
• Ополаскивание. После завершения процесса мойки, посуда очищается от остатков чистящего средства струями холодной воды под давлением. Этот процесс может происходить определенное время (более дешевые модели) или контролироваться специальными датчиками чистоты посуды и уровнем загрязненности сточных вод (дорогие модели).

Виды сушки посуды

   Различают следующие виды сушки посуды:
   1) Конденсационная сушка. Наиболее распространенный вид сушки, массово применяемый в недорогих бытовых моделях. Вымытая посуда обдается горячей водой, которая испаряется и конденсируется на внутренних стенках машины, а затем стекает в слив. Этот процесс весьма длителен по времени.   2)Турбосушка. Процесс происходит посредством непрерывного воздействия на вымытую посуду горячего воздуха. Воздух нагнетается специальным вентилятором, затем, проходя через ТЭН, он нагревается и попадает в отсек для посуды. Турбо сушка позволяет высушить посуду в кратчайшие сроки, при этом не оставляя на ней разводов. Посудомоечные машины, оснащенные данным режимом сушки довольно дороги, за счет применения дополнительных устройств кроме того. Кроме того, они потребляют много электроэнергии.

   Источник информации.

Выводы и полезное видео по теме

Чтобы детальнее разобраться в устройстве посудомоечной машины, посмотрите нижеприведенные видеоматериалы. Мы специально их подобрали, чтобы упростить вам понимание принципов работы ПММ.

Ролик наглядно демонстрирует особенности конструкции посудомойки:

Принцип работы и разбор режимов типовой ПММ:

Видео знакомит с основными рабочими узлами посудомоечной техники:

Разобраться в том, как работает и устроена ПММ несложно. Эти знания помогут при выборе подходящей посудомоечной техники, позволят избежать грубых ошибок при ее эксплуатации. А также информация о конструкции посудомойки будет полезна, если потребуется быстрая замена деталей или придется самостоятельно выяснять причины поломки автомата.

У вас остались вопросы по устройству посудомойки или по одному из ее рабочих узлов? Уточняйте, пожалуйста, все нюансы у наших экспертов в блоке комментариев.
