Как закрепить розетку в металлический подрозетник?
В старых квартирах устанавливались металлические посадочные коробки с гладкими стенками. Такое решение оказалось не слишком удачным: крепежные элементы розетки плохо держатся за гладкий металл. Поэтому розетки и выключатели, установленные в старые коробки, вскоре начинают болтаться.
Повысить надежность упора поможет полоска из наждачной бумаги (размер – 6 х 20 см):
- Нужно вынуть розетку из стены и постелить сложенную вдвое наждачную бумагу внутрь металлической коробки. При этом зернистый слой должен смотреть наружу.
- При затягивании лапок наждачный вкладыш обеспечит более надежное сцепление металла с металлом, что повысит надежность крепления электротехнических устройств.
В завершение приведем небольшой FAQ, посвященный установке розеток в бетонные стены без подрозетников.
Когда установка розетки без посадочной коробки оправдана?
Что делать, если бетон в месте упора усиков раскрошился?
Как быть, если в бетоне получилась выбоина и розетка не хочет держаться на месте?
При правильной установке подрозетник позволит забыть о проблеме с болтающейся розеткой, что надежно защитит всех жильцов от риска электротравмы. Ради такого результата стоит потрудиться, не так ли?
Установка подрозетников в гипсокартон
Стены и перегородки из гипсокартона уже давно нашли широкое применение в современном строительстве. Они полностью отличаются от конструкций из кирпича и бетона, поэтому электромонтажные работы, в том числе и установка коробок, имеют свои особенности, которые определяет инструкция.
В этом случае перфоратор и фиксирующие растворы не нужны, поскольку изделие монтируют при помощи специальных лапок, входящих в конструкцию подрозетника. Именно они после полного закручивания будут выставлять и прижимать изделие к внутренней поверхности гипсокартона.
Сверление отверстий можно выполнить обычной дрелью с коронкой по гипсокартону. При ее отсутствии можно воспользоваться стандартными сверлами. Диаметр отверстия должен совпадать с размерами подрозетника. Провод нужно заранее вывести наружу и продеть в отверстие внизу корпуса. После этого выполняется равномерное затягивание лапок. Чтобы гипсокартон не разрушился под давлением, в места соприкосновения рекомендуется заранее приклеить ДВП, фанеру или другой плотный материал.
Полезные советы
- Если в дальнейшем на стену будет укладываться плитка либо другое покрытие, то при установке подрозетника, не утапливайте его до упора. А лучше вырезайте нишу после монтажа облицовочных материалов.
- Не убирайте сразу все заглушки с корпуса. Через незадействованные проемы будет протекать строительный раствор.
- Чтобы подрозетник плотно вошел в полую стену, можно снять с ее краев небольшую фаску.
- Приобретая подрозетник, не постесняйтесь примерить к нему свою розетку. А лучше покупайте их сразу вместе.
Теперь вы знаете, что установку подрозетника, при должной сноровке и наличии инструмента, вполне можно осуществить самостоятельно. Так, вы сэкономите значительную сумму на услугах мастера. Но не переживайте, если что-то вдруг пойдет не так просто перечитайте еще раз наши рекомендации и все встанет на свои места.
Необходимые инструменты и материалы
Когда проводятся масштабные работы по электропроводке, то все нужные инструменты скорее всего уже будут под рукой, но если на повестке дня стоит только монтаж подрозетников, то понадобится следующее:
- Карандаш и уровень – для разметки стены и выравнивания блока подрозетников (если таковой надо устанавливать).
- Дрель с коронками для сверления подрозетников. Если коронок нет, то просто сверло по бетону (или по дереву, на тот редкий случай, когда монтируется скрытая проводка в деревянной стене). Также может пригодиться перфоратор или его режим на дрели.
- Пульверизатор (можно самодельный) для поливания коронки во время сверления. Предотвращает появление пыли и предупреждает растрескивание кафеля, если подрозетник монтируется на кухонный фартук.
- Алебастр, гипс или цементный раствор – чтобы закрепить подрозетник в стене.
- Мастерок или шпатель, которым будет накладываться алебастр. Его размер должен позволять заложить смесь внутрь отверстия для подрозетника.
- Подрозетники нужной конструкции – подбираются в зависимости от материала стены.
- Дюбели – нужны в редких случаях, если материал стены мягкий и установить подрозетники без дополнительных креплений проблематично.
Подробный обзор инструментов необходимых для монтажа подрозетников в этом видео:
К самой работе остальное не относится, но еще пригодятся веник, тряпки для уборки и, возможно, пылесос.
Популярные производители
Наиболее популярными и качественными устройствами производителей являются:
Коробка для монтажа в целях скрытой сборки розетки 2332 UJBS популярной шведско-швейцарской компании «ABB» произведена из высококачественной пластмассы. Подрозетник можно установить как в стене из бетона, так и монтировать в гипсокартонный лист, при этом производится прочное крепление подрозетника, задействуя особые “ушки”.
Коробка установочная GUSI ELECTRIC 6,8 см является продукцией российской компании «GUSI ELECTRIC». Представляет собой одну из самых недорогих и достаточно качественных на внутреннем рынке. Ее используют в стенах из бетона, кирпича и гипсокартона.
Коробка установочная Dr. HD (ID 9288) китайского производителя «Dr.HD». Это высококачественная продукция, для которой характерна квадратная форма устройства, что дает возможность соединить в блок сразу несколько подрозетников, чтобы разместить розетки в один ряд.
Монтажная коробка HEGEL 6,8 на 6 см КУ1205 — является продукцией российской компании «HEGEL», которая была образована в 2006 году. Занимается производством электротехнических изделий высокого качества и данные подрозетники – явное тому подтверждение. Особенностью данного изделия является наличие лапок из металла, позволяющих осуществлять качественное крепление в пустой стене из гипсокартона. Более того, существует опция соединения нескольких штук в единый модуль, что дает возможность без особых усилий установить блок розеток в кухонном помещении.
Подрозетник СП 80 на 45 ГСК Ruvinil 10174 – марка отечественного производителя Рувинил. Высококачественный подрозетник, применяемый в стенах из бетона и гипсокартона. Относительно небольшая цена, но достойное качество. При необходимости объединяется в модули с целью установки в блок.
GUSI СЗМ1.1 — также изделие отечественного разработчика, которое отличается качественной пластмассой и способностью монтажа в стены из бетона и гипсокартонные перегородки.
С3Е3 — подрозетник российского производителя. Идеальным образом подходит для выполнения электротехнических работ в полых гипсокартонных стенах
Изготавливается из огнеупорного полипропилена, что очень важно в процессе установки силовых электрических деталей сети 220 В. Прибор оснащается двумя саморезами, чтобы закрепить его в стенах из гипсокартона используя «ушки».
Какие бывают виды?
Подрозетник устанавливают для того, чтобы розетка или выключатель прочно встали на нужное место. Данный элемент обеспечивает качественную фиксацию, препятствует возникновению пожаров.
Подрозетники можно разделить на виды, исходя из различий по материалу изготовления.
Пластиковые. В наше время пользуются самым большим спросом. Главным плюсом данного материала является то, что он негорючий. Такой вид широко применяется в деревянных стенах. Используется в комнатах, отделка которых выполнена из вагонки или бруса. Такие элементы покупают для монтажа в банях, а также для загородных домов. Спектр применения весьма обширный. Да и стоимость пластиковых элементов не столь велика. Металлические подрозетники стали использовать гораздо реже. Несколько лет назад их покупали для того, чтобы в случае возгорания они не давали огню выйти за пределы данного элемента
Важно понимать, что металл является проводником электричества и использовать данный вид изделия недопустимо из-за техники безопасности при работе с электроприборами. Спрос на данный тип подрозетников заметно снизился. Деревянные накладки не теряют своей актуальности и в наши дни
Они часто используются при монтаже электрической проводки, в случае установки розетки на стене
Деревянные накладки не теряют своей актуальности и в наши дни. Они часто используются при монтаже электрической проводки, в случае установки розетки на стене.
Что лучше выбрать? Специалисты советуют прибегать к выбору пластиковых конструкций. Это наиболее оптимальный вариант.
Виды и размеры ПР
Посадочные ёмкости под электроарматуру выпускают большим рядом моделей и модификаций. Неискушённому потребителю трудно разобраться в этом разнообразии. Размеры и виды подрозетников предназначены для разных условий монтажа. ПР изготавливают из прочного и негорючего пластика – ПВХ и полипропилена. Эти материалы обладают высокими диэлектрическими свойствами и поддаются обработке режущим инструментом. Пластичность позволяет делать изделия сложной геометрии и разного цвета.
Виды
По форме различают 4 вида пластиковых коробок:
- круглые;
- овальные;
- прямоугольные;
- блочные.
Цилиндрические корпуса используют в основном для закрепления в них арматуры выключателей и розеток точечного расположения. Овальные коробки представляют собой вытянутый эллипс, В них размещают сразу несколько точек подключения к электросети. Прямоугольные ПР применяют для размещения в них низковольтной арматуры для подсоединения контактных разъёмов теле, радио и высокотехнологичной аппаратуры.
Блочные подрозетникиИсточник sdvor.pro
Отдельную группу подрозетников представляют собой блочные элементы. В основном это круглые коробки, которые имеют боковые выступы, входящие один в другой двух коробок. Это особенность позволяет соединять розеточные коробки между собой в блоки из любого количества элементов. Такое решение избавляет от использования многоразъёмных удлинителей.
Размеры
Пластиковые стаканы по периметру проёма имеют бортик. Он нужен для упора в поверхность стены. ПР характеризуются внешним и внутренним диаметром. Наружный размер подрозетника (по бортику) может быть равен 68 – 71 мм. Внутренний диаметр колеблется в пределах 60 – 66 мм. У разных производителей размеры подрозетников по бетону могут незначительно отличаться. Однако, все они рассчитаны на стандартную арматуру розеток и выключателей. Стандартные размеры посадочной коробки равны 60х45 мм, где первое число – внутренний диаметр, а вторые цифры означают глубину стакана.
Размеры стандартного подрозетникаИсточник kopos.ua
Внутри коробки на равном расстоянии друг от друга сделаны 2 или 4 продольные утолщения, в которые вкручены небольшие саморезы. После установки подрозетника в бетонную стену шляпки саморезов продевают сквозь отверстия клеммной площадки. Винты закручивают до упора, фиксируя арматуру внутри стакана.
Наряду со стандартной высотой – 45 мм, промышленность выпускает подрозетники глубиной от 60 до 80 мм. Заглублённые стаканы используют, как раздаточные коробки. Это даёт возможность поместить в одной ёмкости большое количество соединительных компонентов электрической сети.
Монтируют группу точечных (одиночных) ПР из расчёта, что расстояние между их центрами будет равно 71 мм
У блочных стаканов принимают во внимание длину соединительных элементов 5 – 6 мм.
Работаем с арматурой
Замена подгоревшей
В таком случае оптимальный вариант – установка накладной розетки в старый подрозетник, тем более что розеточные колодки отдельно не продаются, а старый подрозетник, возможно, повело от времени.
Перенос
Модульный блок
Перенос розеток на новое место в процессе обшивки стен сводится к наращиванию кабеля до нужной длины и прокладки его в обрешетке до начала собственно обшивки. Сращивание проводов производится как описано выше. Кабель ведут параллельно полу на высоте старой розетки, прикрепляя к стене хомутиками. Новую розетку монтируют либо на обшивку, либо на базовую стену, см. ниже
Важно на новом месте оставить достаточно длинный, от 15 см, «хвост» кабеля, это упростит монтаж розетки
Если же стены отделаны, а розетку необходимо «вытащить» из-за шкафа, да еще и добавить гнезд, то лучший вариант – угловой модульный блок, см. рис. Его можно на штатных креплениях установить в углу, под подоконником или в любом подходящем месте. В старую розетку блок просто включается вилкой навсегда.
Но старую розетку, перед тем как загородить, необходимо перебрать: полностью разобрать, зачистить все внутренние контакты (скажем, контактных ламелей с клеммой) и собрать на холодном припое. Клеммы перед заделкой в них проводов также смазать припоем. Непосредственно перед включением блока снять крышку розетки, смазать припоем контактные ламели, поставить крышку, включить блок и больше не трогать. При соблюдении этих правил старая розетка никогда не напомнит о себе.
Монтаж на бетон
Для установки розетки в бетонную стену важно знать толщину будущей отделки: край подрозетника должен быть вровень со стеной плюс-минус 1,5 мм. Стандартная высота подрозетника – 40 или 44 мм. При «пухлой» отделке может понадобиться подушка из фанеры, слева на рис
Крепить подрозетник желательно саморезами в дюбелях. Если в нем крепежные отверстия не предусмотрены, их можно просверлить самому, но линия крепежных отверстий должна располагаться перпендикулярно линии контактов, на рис. – справа!
При «пухлой» отделке может понадобиться подушка из фанеры, слева на рис. Крепить подрозетник желательно саморезами в дюбелях. Если в нем крепежные отверстия не предусмотрены, их можно просверлить самому, но линия крепежных отверстий должна располагаться перпендикулярно линии контактов, на рис. – справа!
Установка подрозетников на бетон
Если стена уже отделана, или отделка будет тоньше, нужно коронкой выбрать под подрозетник лунку с запасом по диаметру и глубине. Перед установкой подрозетника лунку заполняют алебастровым или гипсовым раствором. Затем быстро выравнивают подрозетник и, пока раствор не схватился, заворачивают в него пару «блошек» для надежности, см. рис. в центре.

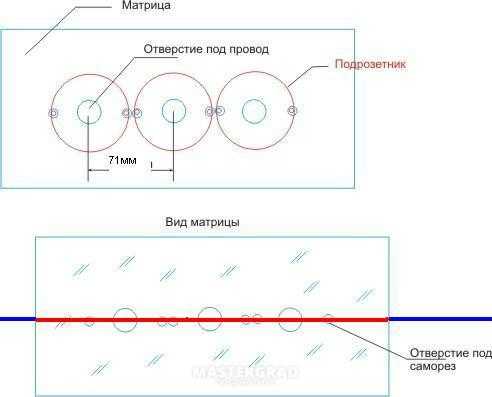

Выравнивать подрозетник удобно по шаблону из фанеры или доски толщиной в высоту отделки, с отверстием по диаметру подрозетника. Но самое главное – перед установкой подрозетника не забудьте продернуть в него кабель! Законы Мэрфи, знаете ли.
Установка в гипсокартон
Установка розетки в гипсокартон производится с помощью специальных подрозетников для гипсокартона со скользящими (слева на рис.) или поворотными (в центре там же) фиксирующими упорами.
Подрозетники для гипсокартона
Технология элементарна:
- Коронкой сверлят отверстие 67 мм.
- Выводят в него кабель, продергивают в подрозетник.
- Ставят подрозетник на место.
- Если упоры скользящие, тянут ленту-фиксатор до упора и откусывают лишнее.
- Если упоры поворотные, до упора завинчивают тянущие их саморезы; лапки сами повернутся как надо.
- Зачищают провода, заводят в клеммы, ставят в подрозетник колодку до упора и, поочередно заворачивая, затягивают винты лапок колодки.
- Ставят крышку, проверяют прилегание к стене; при необходимости ослабляют винты лапок колодки и регулируют ее.
Установка подрозетника в гипсокартон с повышенной надежностью
Если лист гипсокартона еще не на стене, есть накладные розетки и подрозетник с поворотными лапками, можно закрепить розетки понадежнее (см. рис.справа):
- Пером и лобзиком выбирают отверстие под металлическую обойму розетки.
- Сверлят отверстия под саморезы лапок подрозетника.
- Стягивают обойму с подрозетником в пакет; упоры подрозетника при этом не нужны.
- Устанавливают колодку и крышку розетки.
При описанном способе монтажа розеток в гипсокартон под обоймой колодки образуется большое пространство, что облегчает заделку кабеля и возможное его наращивание в дальнейшем.
Кто поддерживает горение а кто нет?
Все «подопытные» произведены в России или в Украине. А как известно пластик у нас может быть самый разный, и результат непредсказуемый. Я сымитирую нагрев проводки и возгорание.
Для этого достаточно сначала их слегка разогреть и посмотреть, как они себя будут вести под нагревом. А потом подвергнуть их открытому огню. Равномерно прогрев их горелкой буквально 20 секунд, пластик всех корпусов начал плавиться. А еще через 20 секунд легко загорелся.
Горят абсолютно всё. И горят и распространяют огонь прекрасно. Никакие они не самозатухающие. И даже Schneider и Legrand горит. Есть у вас проводка начнет греться, разогреет пластик до возгорания, они прекрасно будут его поддерживать…
Единственное что положительно влияет на время выгорания, так это толщина пластиковой стенки. Те что подороже и потолще – воспламеняются позже остальных и горят дольше. А то что не распространяет горение – не правда. Удивили меня наши производители. Всё горит почти одинаково. Нет никакой разницы.
Остается надеяться что у Вас качественная автоматика, которая сработает раньше, чем прогреется подрозетник до воспламенения. Тут конечно лучше взять толстостенные модели.
Собираем подрозетники в один блок
Учитывая, что вы устанавливаете не отдельную конструкцию, а блок из четырёх коробок, подрозетники необходимо скрепить между собой. Поэтому установка подрозетников в гипсокартон начинается с удаления боковых заглушек. Делается это по определённой схеме: первый подрозетник – одна заглушка, во втором и третьем по две, в четвёртом снова одна.
Для соединения подрозетников Schneider Electric между собой в данном случае я буду использовать кабельные переходники-соединители.
Что интересно у большинства обычных подрозетниках по бетону конструктивно продумано соединение их в блок без дополнительных переходников (с боковых сторон есть специальные выступы). У коробок для ГКЛ таких выступов нет поэтому приходится пользоваться специальными соединителями.
Процесс объединения отдельных коробок в одну конструкцию выглядит так: переходник устанавливается в посадочное отверстие и защёлкивается.
Процедура повторяется несколько раз, по количеству подрозетников в блоке. Учитывая, что переходники имеют стандартный диаметр, расстояние между подрозетниками под гипсокартон составит ровно 71 мм. По аналогичной схеме устанавливаются все электромонтажные конструкции, подведённые под одну рамку.
Как установить подрозетник в гипсокартон
Вот мы и подошли к главному – установка подрозетников в гипсокартон. Для этого нужно удалить перегородки, которые остались между отверстиями. Для этого используем монтажный нож или пилу. Далее, в одной из коробок удаляем пластиковую заглушку, предназначенную для ввода питающего провода.
Если предварительные расчёты сделаны без ошибок, конструкция точно совпадает с местом прокладки кабеля
Обратите внимание, что некоторые подрозетники для гипсокартона оснащаются выступающими за внешний диаметр крепёжными лапками, поэтому конструкцию нужно заводить по диагонали
Просовываем питающий кабель через отверстие заглушки, и аккуратно вставляем наш блок в подготовленное отверстие. Все подрозетники должны зайти без усилий. Перед фиксацией блока проверяем, чтобы все было ровно.
После установки блока подрозетников на посадочное место, остаётся лишь затянуть крепёжные винты. Это можно сделать обычной отвёрткой. После закручивания, лапки-фиксаторы надёжно притянут конструкцию к внутренней стене гипсокартонного листа. Напоминаем, что прикладывать чрезмерных усилий не стоит, чтобы гипсокартон не начал крошиться. Теперь остаётся только проверить симметричность установленного блока, посредством строительного уровня. На этом процесс монтажа завершён.
Как установить подрозетник в стену?
Любой монтаж всегда начинается с разметки, поэтому перед тем, как установить подрозетник в стену, нужно правильно разметить его местоположение. Отмеряем нужное расстояние от пола: розетки обычно ставят на высоте 30-40см, выключатели – 90-100см, хотя бывают и исключения. Чертим карандашом крестик и начинаем сверлить.
Как сделать отверстие для подрозетника в гипсокартоне?
Если планируется установить подрозетник на стену из гипсокартона, то берем корончатую пилу диаметром 68 мм и сверлим отверстие. Затем вставляем подрозетник в стену и закрепляем. Для этого закручиваем саморезы, а они в свою очередь прижимают подрозетник к листу гипсокартона с помощью лапок. Иногда в получившемся отверстии снимают фаску, чтобы немного заглубить подрозетник. Если этого не сделать, то розетка может встать к стене не вплотную.
Как сделать отверстие для подрозетника в стену из гипсолита, кирпича и бетона?
Для сверления отверстия в полнотелой кирпичной или гипсолитовой стене, нужна специальная коронка по бетону. Она вставляется в перфоратор и производится сверление. В этом случае желательно использовать совмещенный режим долбления и сверления. Высверлить отверстие в стене из гипсолита или кирпича можно с помощью простейшего перфоратора.
Технология сверления отверстия для подрозетника в бетонной стене выполняется также как и в гипсолит или кирпич. Однако для этого понадобится перфоратор по-мощнее.
Что делать, если нет коронки?
Как установить подрозетник в стену без этой коронки? Очень просто! Обводим подрозетник карандашом и начинаем делать отверстия по контуру с помощью перфоратора. Затем вставляем в перфоратор пику или лопатку и начинаем соединять отверстия. Таким образом, выдалбливается нужное нам углубление. Берем подрозетник и примеряем: он должен быть вровень со стеной или может быть немного утоплен. Если выпирает – нужно еще поддолбить. Когда углубление готово, прикручиваем подрозетник к стене с помощью дюбеля и самореза.
Не трудно вырезать отверстие для подрозетника и в гипсокартоне без специальных устройств. Для этого по размеченной окружности делаются небольшим сверлом дырки, и затем с помощью пилки от ножовки по металлу выпиливается отверстие.
Как завести провод в подрозетник?
Перед тем как установить подрозетник в стену, необходимо в нем самом сделать отверстие для провода. Отверстия уже намечены на корпусе подрозетника, поэтому нужно просто вырезать лишнее ножом или аккуратно выломать. Вырезать нужно с той стороны, с которой будет заходить провод. Дальше все просто: заводим провод так, чтобы он выставлялся на 15-20 см.
Чем замазать подрозетник в стене?
Отверстие, которое выдалбливается в стене всегда немного больше, чем сам подрозетник. Поэтому после установки, вокруг него нужно замазать. Кроме того для фиксации подрозетника в углублении также потребуется что-то. Для этого подойдет любая сухая смесь на гипсовой основе. Я предпочитаю пользоваться алебастром по ряду причин. Во многих строймагазинах она продается в небольших фасовках — 1-3 кг. Стоит 20 — 40 рублей. Ничто по сегодняшним меркам. Полное время застывания приблизительно десять — двадцать минут, что позволяет в скором времени использовать розетку или выключатель.
Как ровно поставить подрозетники?
Техника фиксации подрозетника в углублении с помощью алебастры очень простая. Подготовив смесь воды и алебастры, наносим ее внутрь углубления, а затем надо вдавить подрозетник туда же. Далее при помощи уровня, правила или металлического уголка выравниваем плоскость подрозетника с плоскостью стены.
Дополнительный видео-инструктаж
Вдоволь налюбовавшись результатом своего труда, можно приступать к подключению механизма розетки. Укрепить его в подрозетнике можно либо посредством раздвижных лапок, либо простыми шурупами, для ввинчивания которых на стенках коробки имеются резьбовые отверстия. Неопытным домашним электрикам лучше воспользоваться шурупами, т.к. фиксация лапками не слишком надежна и может разочаровать азимутальным перекосом. Значит, прикрепим винтами, закроем сверху декоративной крышкой и будем с удовольствием пользоваться установленной собственными силами электрической точкой.
Установка пластиковых окон своими руками — пошаговая технология монтажа в фотографиях
Газовые печи для бань: учимся правильно выбирать + правила самостоятельного монтажа
Установка счетчика электроэнергии: правила и тонкости электромонтажа
Очередность
Мне по причине неопытности пришлось потратить неделю (однокомнатная квартира), хотя изначально мне казалось, что управлюсь за день-два.
Последовательность работ зависит от степени подготовленности стен. На голую стену лучше укладывать проводку и монтировать подрозетники после того как были установлены штукатурные маяки. Часто бывает что первый грубый слой штукатурки уже нанесен. Тогда штробить и замуровывать нужно до нанесения последнего слоя штукатурки. Хуже всего если штукатуры спешат нанести последние слои штукатурки и замуровывать розетки уже приходится после них. Плохо даже не то, что штробы нужно будет делать более глубокими и что нужно штукатурить их повторно, а то, что вибрация при высверливании лунок и пыль может испортить готовую чистовую штукатурку. Могут пойти быть трещины, а от пыли стены нужно будет пылесосить (перед покраской или наклеиванием обоев). Пыль от болгарки настолько мелкодисперсная (как пудра), что проникает во все самые мелкие поры и, кстати, вызывает раздражение кожи.
