Организация освещения в длинных коридорах или просторных комнатах требует установки нескольких точек управления. Реализация такой задачи считается электромонтажной работой средней сложности, которая занимает от одного до двух рабочих дней. Правильное управление светом из 3 и более точек: схемы подключения и монтаж позволяют существенно повысить комфорт эксплуатации помещения. Грамотный подход к разводке кабеля исключает перерасход материалов и обеспечивает безопасность всей системы.
Особенности подготовки к электромонтажу
Перед началом работ необходимо оценить уровень своих навыков в электрике, так как ошибки могут привести к короткому замыканию. Процесс требует базового понимания принципов работы фазы и нуля. Оптимальным временем для проведения монтажа является период черновой отделки, когда стены еще не зашпаклеваны и не покрашены. Это позволяет свободно штробить поверхности и прокладывать кабели без повреждения чистового слоя.
Перечень необходимых материалов
Для сборки цепи потребуются специализированные комплектующие, обеспечивающие коммутацию сигнала между разными точками. Основным материалом служит медный кабель с соответствующим сечением.
- Проходные выключатели (2 шт. — для крайних точек);
- Промежуточные выключатели (количество зависит от числа точек управления);
- Кабель ВВГнг 3х1.5 (основная магистраль);
- Подрозетники для установки в стены;
- Клеммники для надежного соединения проводов;
- Гофрированная труба для защиты кабеля;

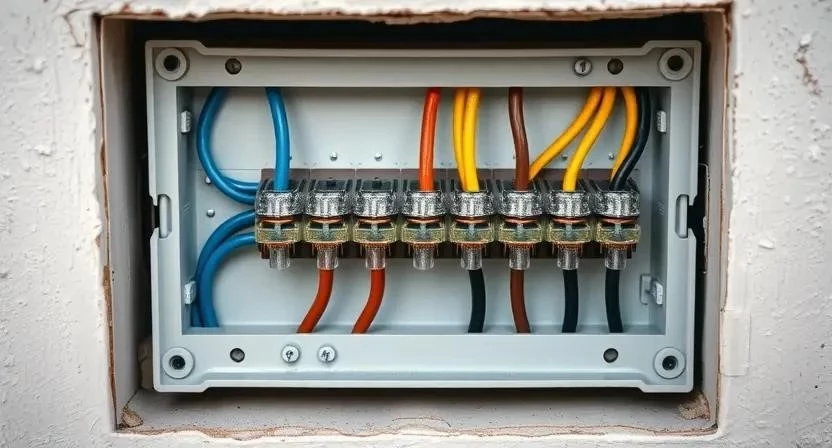

- Монтажные коробки (распределительные);
- Крепежные элементы (клипсы, дюбель-хомуты).
| Наименование | Количество (пример) | Цена за единицу | |
|---|---|---|---|
| Проходной выключатель | 2 шт. | 400 руб. | 800 руб. |
| Промежуточный выключатель | 1 шт. | 600 руб. | 600 руб. |
| Кабель ВВГнг 3х1.5 | 30 м | 80 руб/м | 2400 руб. |
| Подрозетник | 3 шт. | 50 руб. | 150 руб. |
| Клеммники (набор) | 1 уп. | 300 руб. | 300 руб. |

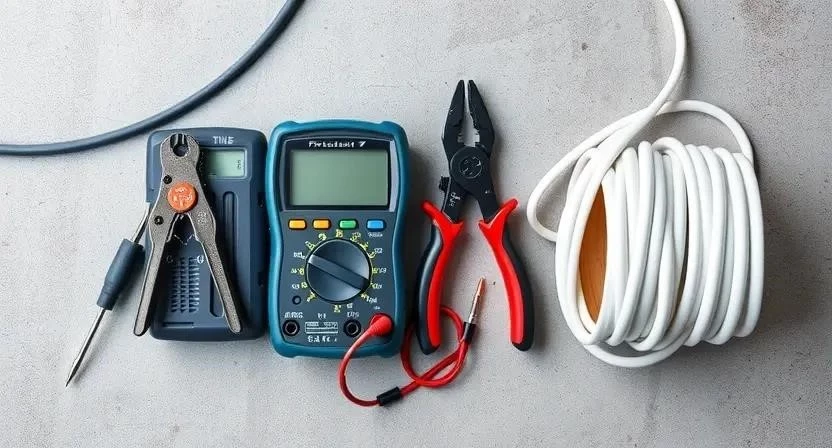

Инструментарий для работы
Качественный инструмент ускоряет процесс и гарантирует точность соединений. Использование специализированных приборов позволяет избежать повреждения жил кабеля.
- Стриппер — для быстрой и аккуратной зачистки изоляции;
- Индикаторная отвертка — проверка наличия напряжения в сети;
- Пассатижи — обрезка и скручивание проводов;
- Уровень — центровка подрозетников относительно пола и потолка;
- Перфоратор или штроборез — создание каналов в стенах;
- Мультиметр — прозвонка цепи перед подачей питания;
- Шуруповерт — фиксация механизмов в коробках.
| Инструмент | Назначение | Альтернатива |
|---|---|---|
| Стриппер | Снятие изоляции | Канцелярский нож |
| Индикаторная отвертка | Поиск фазы | Контрольная лампа |
| Перфоратор | Штробление стен | Долото и молоток |
| Мультиметр | Проверка проводимости | Прозвонка лампочкой |
| Уровень | Разметка осей | Строительный уровень-линейка |
Организация рабочего пространства
Первым делом необходимо полностью обесточить линию в электрощите, выключив соответствующий автоматический выключатель. После этого обязательно проверяется отсутствие напряжения с помощью индикатора. Стены должны быть максимально доступны, а пол и мебель следует закрыть защитной пленкой для предотвращения оседания строительной пыли.
Подготовка поверхностей под монтаж
Разметка мест установки светильника и выключателей выполняется согласно плану освещения. Далее следует этап штробления стен для укладки кабеля в гофре. После создания каналов устанавливаются подрозетники, которые фиксируются гипсовой смесью. Завершается этап грунтовкой и заделкой штроб, чтобы подготовить стену к чистовой отделке.
Пошаговый алгоритм монтажа
Сборка схемы требует строгого соблюдения последовательности соединений. Из личного опыта: всегда оставляйте запас кабеля в подрозетнике (около 10-15 см), чтобы при необходимости можно было перенести выключатель или переделать соединение.
- Составление детальной схемы разводки (30 мин).
- Прокладка кабеля от распределительной коробки к первому проходному выключателю (1 час).
- Соединение первого проходного выключателя со вторым, который в данной схеме является промежуточным (1 час).
- Подключение всех последующих промежуточных звеньев цепи (по 1 часу на каждое).
- Подключение последнего проходного выключателя к светильнику (1 час).
- Подвод нулевого провода и заземления напрямую к лампе (40 мин).
- Монтаж механизмов выключателей в установленные подрозетники (1 час).
- Проверка всей схемы с помощью мультиметра без подачи напряжения (30 мин).
- Подача питания и тестирование работы каждой точки управления (20 мин).
- Финишная установка декоративных панелей и клавиш (30 мин).
Технические нюансы и требования
Для осветительных линий строго рекомендуется использовать медный кабель сечением 1.5 мм², что соответствует нормам безопасности. Маркировка ВВГнг указывает на негорючесть изоляции, что критично для скрытой проводки. Практика показывает, что лучше покупать выключатели одного бренда и серии, так как механизмы разных производителей могут отличаться по глубине посадки в подрозетник. Соблюдение температурного режима эксплуатации кабеля предотвращает его преждевременное старение.
Типичные ошибки при установке
Несоблюдение технологии подключения часто приводит к некорректной работе системы или выходу оборудования из строя.
- Перепутанные фазные и нулевые линии в распределительной коробке.
- Неправильное подключение контактов промежуточного выключателя (перепутан вход и выход).
- Плохой контакт в клеммниках из-за недотяга винтов.
- Отсутствие заземления в светильнике с металлическим корпусом.
- Использование кабеля слишком малого сечения, что ведет к перегреву.
Расчет затрат на реализацию
Стоимость проекта складывается из цены материалов и оплаты труда. При самостоятельном монтаже экономия достигается за счет отсутствия оплаты услуг специалиста.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы (кабель, выключатели) | 4200 руб. | 4200 руб. | 0 руб. |
| Работа по штроблению и монтажу | 0 руб. | 6000 руб. | 6000 руб. |
| Расходники (дюбеля, смесь) | 500 руб. | 500 руб. | 0 руб. |
| 4700 руб. | 10700 руб. | 6000 руб. |
Эксплуатация и обслуживание
Современные выключатели имеют длительный срок службы, однако контакты могут ослабевать со временем. Рекомендуется проводить проверку затяжки винтовых соединений раз в несколько лет. В одном из моих проектов после года эксплуатации была замечена искра в подрозетнике — причина оказалась в недостаточно плотном зажиме провода. Замена механизмов требуется только при появлении механических повреждений или износе пружинного механизма клавиш.
Сравнение с альтернативными системами
Классическая схема с проходными выключателями надежна, но требует большого количества кабеля. Современные технологии позволяют упростить монтаж с помощью реле и беспроводных модулей.
| Критерий | Классическая схема | Умный дом (Zigbee/Wi-Fi) |
|---|---|---|
| Сложность монтажа | Высокая (много кабелей) | Низкая (минимум проводов) |
| Надежность | Максимальная (физический разрыв) | Зависит от сети и питания |
| Стоимость компонентов | Низкая | Средняя/Высокая |
| Возможности | Только вкл/выкл | Сценарии, таймеры, диммирование |
| Обслуживание | Редкая протяжка контактов | Обновление ПО, замена батареек |
Ответы на часто задаваемые вопросы
Чем отличается проходной выключатель от промежуточного?
Проходной имеет три контакта и ставится в начале и конце цепи. Промежуточный имеет четыре контакта и устанавливается между двумя проходными для добавления новых точек управления.
Можно ли использовать обычный выключатель в этой схеме?
Нет, обычный одноклавишный выключатель не имеет необходимого количества контактов для переключения фазы между линиями.
Какое сечение провода выбрать для освещения?
Оптимальным и стандартным является сечение 1.5 мм² по меди.
Сколько максимально выключателей можно поставить в одну цепь?
Технически количество промежуточных выключателей не ограничено, но на практике редко ставят более 5-7 точек из-за сложности разводки.
Нужно ли ставить отдельный автомат на эту линию?
Да, линия освещения должна быть отделена от розеточных групп и защищена автоматическим выключателем на 10А.
Можно ли подключать схему без распределительной коробки?
Это возможно при использовании глубоких подрозетников, где все коммутации происходят непосредственно в точках установки выключателей.
Что делать, если свет перестал включаться из одной из точек?
Необходимо проверить целостность жил кабеля и плотность прилегания проводов к контактам выключателя с помощью мультиметра.
