Организация света на придомовой территории требует точного расчета и соблюдения норм электробезопасности. Средние затраты на материалы для небольшого участка составляют от 10 до 30 тысяч рублей, а выполнение работ занимает около 3-5 дней. Чтобы понять, как сделать уличное освещение на даче своими руками: монтаж и схемы которого будут надежными, необходимо следовать определенному алгоритму. Правильный подход гарантирует долговечность системы и безопасность всех пользователей.
Особенности подготовки к проекту
Проект относится к категории средней сложности и требует базовых знаний электрики. Основной объем работ связан с земляными работами и коммутацией проводов. Оптимальным сезоном для монтажа считается весна или ранняя осень, когда почва податлива и не промерзла, что значительно ускоряет процесс копки траншей.
Подбор необходимых материалов
Качественные комплектующие обеспечивают защиту системы от влаги и перепадов температур. Для реализации проекта потребуются следующие позиции:
- Кабель ВВГнг (специальный для улицы с двойной изоляцией)
- Гофрированная труба ПНД (для защиты кабеля в земле)
- Светодиодные прожекторы с высокой яркостью

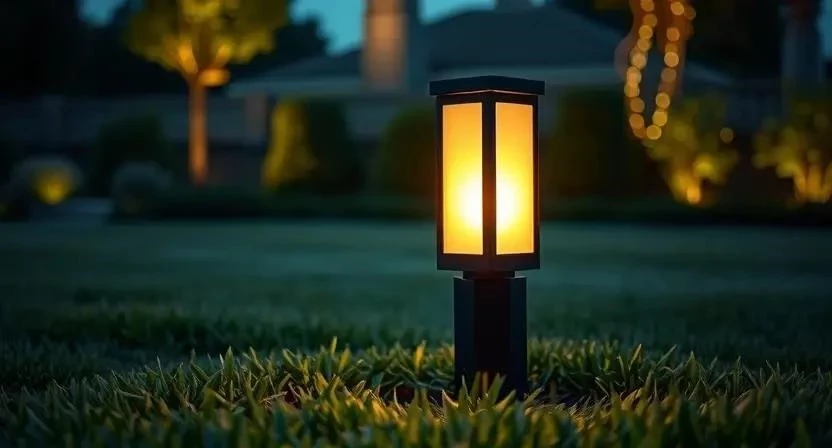

- Садовые светильники на столбиках
- Распределительные коробки со степенью защиты IP65
- Автоматический выключатель для защиты линии
- УЗО (устройство защитного отключения)
- Фотореле или датчики движения
- Влагозащищенные клеммники
- Заземляющий контур (стальные стержни)
| Название материала | Расход на м.п. / ед. | Средняя цена |
|---|---|---|
| Кабель ВВГнг 3х2.5 | 1 метр | 80-120 руб. |
| Труба ПНД 20 мм | 1 метр | 30-50 руб. |
| Светильник садовый | 1 шт. | 500-1500 руб. |
| Коробка IP65 | 1 шт. | 200-400 руб. |
| УЗО 25А | 1 шт. | 800-1500 руб. |

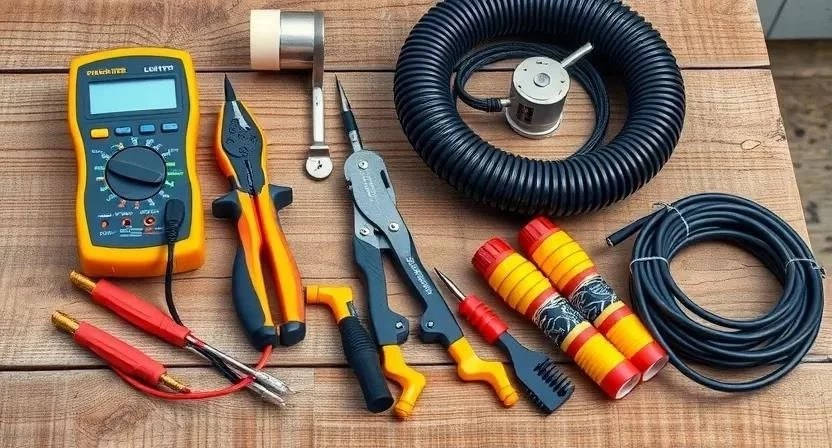

Инструменты для проведения работ
Эффективность монтажа напрямую зависит от наличия правильного оборудования. В перечень обязательного инструмента входят:
- Лопата — для рытья траншей и подготовки ям
- Перфоратор — для установки щитка и крепления прожекторов
- Кусачки и стриппер — для зачистки изоляции кабеля
- Мультиметр — для проверки целостности цепи и напряжения
- Набор отверток — для монтажа автоматики и подключения ламп
- Рулетка — для точной разметки трасс
- Уровень — для вертикальной установки опор светильников
| Инструмент | Назначение | Статус |
|---|---|---|
| Лопата | Земляные работы | Обязательно |
| Мультиметр | Диагностика сети | Обязательно |
| Перфоратор | Сверление бетона/кирпича | Желательно |
| Стриппер | Быстрая зачистка проводов | Желательно |
| Рулетка | Разметка участка | Обязательно |
Планирование зон освещения
Разметка начинается с определения функциональных зон: освещение дорожек, подсветка фасада, освещение зоны отдыха и парковки. На земле размечаются трассы прокладки кабеля с помощью колышков и веревки. Территория полностью освобождается от кустарников, строительного мусора и других препятствий, которые могут помешать прокладке гофры.
Подготовка территории и грунта
Земляные работы включают копку траншей глубиной не менее 70 см для основных магистралей, чтобы избежать повреждения кабеля при сезонном пучении почвы. В местах установки опор создаются углубления под бетонный фундамент. Тщательно проверяется тип грунта: в песчаных почвах кабель укладывается на песчаную подушку, что предотвращает механическое сдавливание изоляции камнями.
Технология монтажа освещения по шагам
Процесс установки требует строгого соблюдения последовательности действий для обеспечения безопасности.
- Составление схемы освещения (2 часа). Определение точек расположения светильников и расчет длины кабеля.

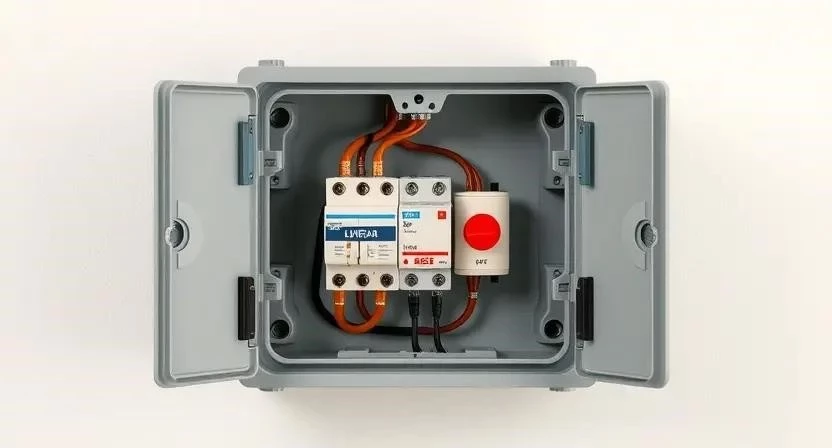

- Установка распределительного щита (4 часа). Монтаж электрощитка с установкой УЗО и автоматического выключателя.

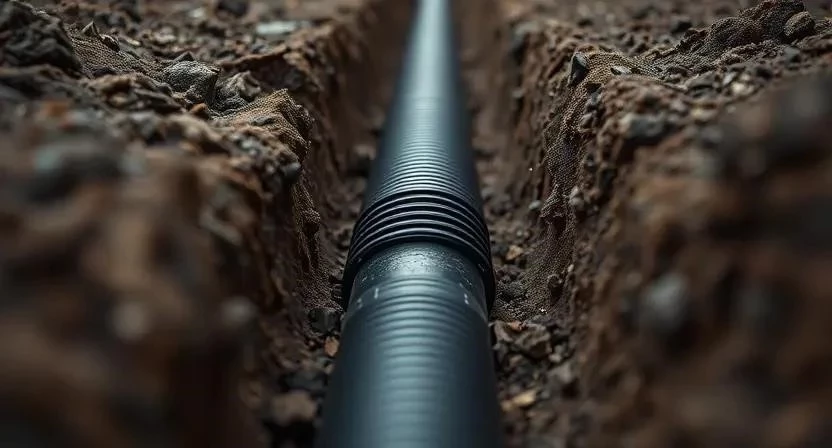

- Прокладка кабеля в гофре (8-12 часов). Укладка ВВГнг в ПНД-трубы внутри подготовленных траншей.
- Монтаж распределительных коробок (4 часа). Установка влагозащищенных узлов в местах разветвления сети.
- Установка и подключение светильников (6 часов). Монтаж опор и соединение их с магистральным кабелем.
- Монтаж датчиков и выключателей (3 часа). Установка фотореле или датчиков движения для автоматизации.
- Заземление системы (5 часов). Создание контура заземления для защиты от поражения током.
- Проверка соединений (2 часа). Тестирование каждого узла с помощью мультиметра.
- Тестовый запуск (1 час). Включение системы под напряжением 220В и проверка работы всех ламп.
- Засыпка траншей и благоустройство (6 часов). Заполнение траншей грунтом с предварительной укладкой сигнальной ленты.
Пример из практики: Однажды при монтаже освещения на дорожках я решил сэкономить и не использовать ПНД-трубу на одном из переходов. Спустя год при обрезке кустов садовая лопата перебила кабель, что потребовало полной раскопки участка для поиска места обрыва. Теперь я всегда использую защитную гофру на всем протяжении трассы.
Технические нюансы и требования
Температурный режим при проведении электромонтажных работ должен быть выше -5°C, так как при сильном морозе изоляция кабеля становится хрупкой. Все соединения выполняются исключительно в коробках со степенью защиты IP65. Сечение кабеля выбирается исходя из суммарной нагрузки: для стандартного садового освещения обычно достаточно 2.5 мм², что минимизирует потери напряжения на длинных участках.
Типичные ошибки при установке
Многие начинающие мастера допускают промахи, которые приводят к выходу системы из строя или создают угрозу жизни. Основные ошибки включают:
- Использование кабеля ПВС вместо специализированного ВВГнг.
- Полное отсутствие УЗО в цепи уличного освещения.
- Слишком мелкая глубина заложения кабеля (менее 50 см).
- Выбор светильников с низким IP-классом (например, IP44 вместо IP65).
- Отказ от создания контура заземления.
Пример из практики: Сосед использовал дешевый кабель без внешней защитной оболочки. После первого затяжного осеннего дождя влага проникла в изоляцию, что вызвало короткое замыкание и выход из строя всех светодиодных ламп в цепи.
Расчет стоимости реализации
Затраты зависят от площади участка и количества точек освещения. Ниже приведено сравнение расходов.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы | 15 000 | 15 000 | 0 |
| Работа по копке | 0 | 7 000 | 7 000 |
| Электромонтаж | 0 | 10 000 | 10 000 |
| Пусконаладка | 0 | 3 000 | 3 000 |
| 15 000 | 35 000 | 20 000 |
Обслуживание системы после монтажа
Регламент ухода предполагает ежегодную проверку герметичности соединений в распределительных коробках перед началом весеннего сезона. Плафоны светильников очищаются от пыли и насекомых раз в квартал для сохранения яркости света. Срок эксплуатации качественных светодиодов составляет до 50 000 часов, однако контакты в щитке рекомендуется подтягить через год после установки.
Альтернативные способы освещения
Солнечные фонари являются удобной альтернативой, так как не требуют прокладки кабеля, однако их яркость значительно ниже и они зависят от погоды. Умные системы управления позволяют регулировать яркость и график работы со смартфона. Беспроводные решения на аккумуляторах подходят для временного освещения удаленных зон.
Пример из практики: Я установил солнечные лампы в дальнем конце сада, где копка траншеи была невозможна. В летний период они справлялись, но зимой, из-за короткого светового дня, перестали работать вовсе, что заставило меня все же проложить туда полноценный кабель.
Ответы на часто задаваемые вопросы
Что выбрать: 12В или 220В?
Напряжение 220В обеспечивает большую мощность и простоту подключения, но требует строгого соблюдения норм безопасности. Низковольтные системы (12В) безопаснее, но требуют установки трансформаторов и имеют большие потери напряжения на расстоянии.
Как защитить кабель от грызунов?
Самым эффективным способом является использование ПНД-труб с плотными стенками или применение бронированного кабеля, который физически недоступен для повреждения грызунами.
Можно ли использовать обычный ПВС?
Нет, кабель ПВС не предназначен для прокладки в земле, так как его изоляция быстро разрушается под воздействием почвенной влаги и микроорганизмов.
Как настроить датчик движения?
На корпусе большинства датчиков есть два регулятора: «SENS» (чувствительность к движению) и «TIME» (время горения лампы). Регулировку следует проводить вечером, имитируя проход человека по дорожке.
