Солнечные батареи для частных домов - сколько стоит, расчет, установка и отопление

3 Основные виды

Большие установки способны обеспечить электроэнергией весь дом, а при необходимости и полностью обогреть его. Но это относится только к небольшим частным коттеджам, многоэтажные строения они отопить не смогут.

Что касается комплектации, то она может различаться в зависимости от модели. Как правило, в базовый набор входят:

вакуумный солнечный коллектор;
специальный контроллер, следящий за эффективностью работы;
насос, при помощи которого подается теплоноситель;
бак объемом 500—1000 литров для горячей воды;
электрический ТЭН либо тепловой насос.

Перед тем как устанавливать коллекторы, необходимо рассчитать, какая мощность им нужна, чтобы полностью удовлетворить все нужды. При расчете стоит учитывать площадь частного дома, количество проживающих людей, а также расход энергии. Например, для небольшой семьи из трех человек в среднем за месяц потребуется от 200 до 500 Вт/м².

Если планируется обеспечить жилище горячей водой, то затраты на энергию увеличатся. Для эффективности можно сделать комбинированный вариант системы отопления. В таком случае домочадцы будут застрахованы и не останутся без отопления при аварийных и непредвиденных ситуациях.

Стоимость комплекта и основные технические характеристики, срок окупаемости

Цены на готовые комплекты в основном варьируются от 30 000 до 2 000 000 руб. Они зависят от составляющих их устройств (от вида батарей, количества приборов, производителя и характеристик). Можно встретить бюджетные варианты стоимостью от 10 500 руб. В эконом-набор входит панель, контроллер заряда, коннектор.

В стандартные комплекты включают:

энергетический модуль;
контроллер заряда;
аккумулятор;
инвертор;
стеллаж *;
кабель *;
клеммы*.

* Предусмотрены в расширенной комплектации.

Стандартный комплект оборудованияИсточник proumnyjdom.ru

Технические характеристики указывают в руководстве к применению:

Мощность и размеры панелей. Чем больше нужна мощность, тем выгоднее покупать батареи больших размеров.
Энергоэффективность системы.
Температурный коэффициент показывает насколько температура влияет на мощность, напряжение и ток.

Так, например, комплект, мощностью 5 кВт С3 сетевой солнечной электростанции от компании «Хевел» – на базе гетероструктурных солнечных модулей – подойдёт для покрытия нужд энергоснабжения частного дома или небольших объектов в сфере бизнеса: павильоны, кафе, магазины, гостевые дома и т.д.

Сетевая солнечная электростанция Хевел позволяет экономить на счетах за электроэнергию, увеличивая при этом подведённую мощность на объекте. Автономные и гибридные солнечные электростанции Хевел оснащены аккумуляторными батареями, поэтому исключают перебои с электроснабжением, а также выручают в случае отсутствия на объекте подключения к основной сети.

Квалифицированные менеджеры компании «Хевел» помогут сделать расчёты энергопотребления и подобрать наиболее подходящий комплект для Вашего дома, а также выполнить монтаж и пуско-наладочные работы СЭС.

Длительная официальная гарантия на модули, официальная гарантия на все комплектующие, сертификаты соответствия качества – вот что отличает надёжного поставщика.

Все разработки, солнечные модули и ячейки проходят многостадийный контроль качества, а также испытания на прочность и износостойкость, что позволяет с уверенностью говорить о надёжности и долговечности модулей и конструкций, а также предоставлять гарантию на продукцию Хевел – до 25 лет.

Сетевая солнечная электростанция «Хевел» C3Источник hevelsolar.com

Продолжить чтение

Солнечное теплоснабжение
60

Солнечное тепло: горячее водоснабжение и отопление В среднем по году, в зависимости от климатических условий и широты местности, поток солнечного излучения на земную поверхность составляет от 100 до 250 Вт/м2, достигая пиковых значений в полдень при ясном небе, практически в…
Фотоэлектрические комплекты
58

Фотоэлектрические комплекты: Состав Для того, чтобы использовать солнечную энергию для питания ваших потребителей, одной солнечной батареи недостаточно. Кроме солнечной батареи нужно еще несколько составляющих. Типичный состав автономного фотоэлектрического комплекта следующий: Фотоэлектрический комплект для нагрузки постоянного тока 12В фотоэлектрическая батарея контроллер…
Облачность и препятствия
55

Влияние препятствий солнечным лучам на выработку энергии солнечными панелями Только малая доля солнечного излучения достигает поверхности земли 1.прямая 2.поглощение 3.отражение 4.непрямая Солнечный свет проходит свой путь от Солнца до Земли по прямой линии. Когда он достигает атмосферы, часть свет а преломляется, а…
Солнечное освещение
54

Использование солнечной энергии для целей освещения Солнечные батареи и другие экологически чистые источники энергии становятся в последнее время все более популярными. В этой статье рассмотрены методы построения систем электроснабжения для солнечных светильников, солнечных фонарей и питания подсветки зданий, солнечного освещения…
Автономные ФЭС
52

Автономные фотоэлектрические энергосистемы Типы фотоэлектрических систем описаны на странице Фотоэлектрические системы. Рассмотрим более подробно один из видов — автономную ФЭС. Возможно создание автономной системы электроснабжения на солнечных батареях различной сложности. Наиболее простая система имеет на выходе низкое напряжение постоянного тока…
Нужны ли солнечные батареи?
51

Преимущества использования солнечных батарей в автономных и резервных системах электроснабжения Очень часто приходится сталкиваться с мнением, что применять солнечные батареи нецелесообразно, что они дороги и не окупаются. Многие думают, что гораздо легче поставить бензогенератор, который будет обеспечивать энергией ваш дом.…

Сколько нужно солнечных батарей для дома и дачи?

Здесь все просто. Покупателю не нужно заниматься сложным расчетом мощности солнечной станции и подбирать для нее батареи. Эту работу уже проделали специалисты компаний, выпускающих и продающих данное оборудование.

Потребителю остается лишь выбрать из предложенного ряда готовый комплект, исходя из своих потребностей. В качестве примера рассмотрим несколько стандартных вариантов, которые представлены на сайтах продавцов (актуально на 2016 год).

Гелиостанция, построенная на одной панели мощностью 250 Ватт, рассчитана на энергоснабжение потребителей, перечисленных в таблице №1.

Таблица №1 Набор потребителей для солнечной станции мощностью 250 Ватт

Ее ориентировочная цена складывается из стоимости устройств, указанных в таблице №2.

Таблица №2 Стоимость оборудования для 250-ти ваттной станции

Солнечная станция мощностью 500 Ватт способна обеспечить электричеством набор бытовых приборов, указанный в таблице №3.

Таблица №3 Энергетический потенциал гелиостанции мощностью 500 Ватт

Ее ориентировочную стоимость (с разбивкой по видам и моделям оборудования) вы найдете в таблице №4.

Таблица №4

Гелиостанция на 1000 Ватт способна питать током не только экономные светодиодные лампочки, телевизор, ноутбук и спутниковую антенну. Одновременно с ними она «потянет» микроволновку, водяной насос или мощную электроплиту (таблица №5).

Таблица №5

Основа данной гелиостанции — 4 солнечные панели мощностью по 250 Ватт каждая. За весь комплект оборудования (без стоимости монтажа, соединительных муфт и кабеля) нужно заплатить сумму, указанную в таблице №6

Таблица №6 Ориентировочная стоимость оборудования гелиостанции мощностью в 1 КВт

Изучая представленные комплекты оборудования, нетрудно заметить, что стоимость инвертора сравнима с ценой солнечной батареи. Поэтому некоторые владельцы солнечных станций предпочитают обходиться без инверторного преобразователя. Они покупают для своего дома бытовые приборы, работающие от постоянного тока напряжением 12 Вольт. Помимо высокой цены инвертор при работе потребляет около 10% энергии, получаемой от солнечной батареи. Поэтому его исключение из цепочки оборудования дает неплохую экономию.

Принцип работы солнечных батарей

Солнечные батареи считаются очень эффективным и экологически чистым источником электроэнергии. В последние десятилетия данная технология набирает популярность по всему миру, мотивируя многих людей переходить на дешевую возобновляемую энергию. Задача этого устройства заключается в преобразовании энергии световых лучей в электрический ток, который может использоваться для питания разнообразных бытовых и промышленных устройств.

Правительства многих стран выделяют колоссальные суммы бюджетных средств, спонсируя проекты, которые направлены на разработку солнечных электростанций. Некоторые города полностью используют электроэнергию, полученную от солнца. В России эти устройства часто используются для обеспечения электроэнергией загородных и частных домов в качестве отличной альтернативы услугам централизованного энергоснабжения. Стоит отметить, что принцип работы солнечных батарей для дома достаточно сложный. Далее рассмотрим подробнее, как работают солнечные батареи для дома подробно.

Как было сказано раньше, принцип работы заключается в эффекте полупроводников. Кремний является одним из самых эффективных полупроводников, из известных человечеству на данный момент.

При нагревании фотоэлемента (верхней кремниевой пластины блока преобразователя) электроны из атомов кремния высвобождаются, после чего их захватывают атомы нижней пластины. Согласно законам физики, электроны стремятся вернуться в свое первоначальное положение. Соответственно, с нижней пластины электроны двигаются по проводникам (соединительным проводам), отдавая свою энергию на зарядку аккумуляторов и возвращаясь в верхнюю пластину.

Технические характеристики

Устройство солнечной батареи довольно простое, и состоит из нескольких компонентов:

Непосредственно фотоэлементы / солнечная панель;
Инвертор, преобразовывающий постоянный ток в переменный;
Контроллер уровня заряда аккумулятора.

Аккумуляторы для солнечных батарей купить следует с учетом необходимых функций. Они накапливают и отдают электроэнергию. Запасание и расход происходит в течение всего дня, а ночью накопленный заряд только расходуется. Таким образом, происходит постоянное и непрерывное снабжение энергией.

Чрезмерная зарядка и разрядка батареи укорачивает ее эксплуатационный срок. Контроллер заряда солнечной батареи автоматически приостанавливают накопление энергии в аккумуляторе, когда он достиг максимальных параметров, и отключают нагрузку устройства при сильной разрядке.

(Tesla Powerwall — аккумулятор для солнечных панелей на 7 КВт — и домашняя зарядка для электромобилей)

Сетевой инвертор для солнечных батарей является самым важным элементом конструкции. Он преобразовывает полученную от солнечных лучей энергию в переменный ток различной мощности. Являясь синхронным преобразователем, он совмещает выходное напряжение электрического тока по частоте и фазе со стационарной сетью.

Фотоэлементы могут соединяться как последовательно, так и параллельно. Последний вариант увеличивает параметры мощности, напряжения и тока и позволяет устройству работать, даже если один элемент потеряет функциональность. Комбинированные модели изготовлены с использованием обеих схем. Эксплуатационный срок пластин около 25 лет.

Принцип работы солнечной электростанции в домашних условиях

Солнечная электростанция – это система состоящая из панелей, инвертора, аккумулятора и контроллера. Солнечная панель трансформирует лучистую энергию в электричество (как было сказано выше). Постоянный ток попадает в контроллер, который распределяет ток по потребителям (например, компьютер или освещение). Инвертор преобразовывает постоянный ток в переменный и обеспечивает работу большинства электрических бытовых приборов. В аккумуляторе накапливается энергия, которая можно расходовать в темное время суток.

Видео описание

Наглядный пример расчетов, показывающий, сколько панелей нужно для обеспечения автономного энергоснабжения, смотрите в этом видеоролике:

Как солнечная энергия используется для получения тепла

Гелиосистемы применяются для нагревания воды и отопления жилища. Они могут давать тепло (по желанию владельца) даже тогда, когда отопительный сезон закончится, и обеспечивать дом горячей водой бесплатно. Простейшее устройство представляет собой металлические панели, которые устанавливают на крыше дома. Они аккумулируют энергию и согревают воду, которая циркулирует по скрытым под ними трубам. Функционирование всех гелиосистем основано на этом принципе, несмотря на то, что конструктивно они могут отличаться друг от друга.

Солнечные коллекторы состоят из:

бака-аккумулятора;
насосной станции;
контроллера;
трубопроводы;
фиттингов.

По типу конструкции различают плоские и вакуумные коллекторы. У первых дно покрыто теплоизоляционным материалом, а жидкость циркулирует по стеклянным трубам. Вакуумные коллекторы отличаются большой эффективностью, потому что теплопотери в них сведены к минимуму. Этот тип коллектора обеспечивает не только отопление солнечными батареями частного дома – его удобно использовать для систем горячего водоснабжения и подогрева бассейнов.

Принцип действия солнечного коллектораИсточник 21ek.ru

Этапы монтажа батарей

Для установки панелей выбирается самое освещенное место – чаще всего это крыши и стены зданий. Чтобы устройство функционировало максимально эффективно, панели монтируются под определенным углом к горизонту. Учитывается также уровень затемненности территории: окружающие предметы, которые могут создавать тень (постройки, деревья и т. п.)
Устанавливаются панели при помощи специальных крепежных систем.
Затем модули соединяются с аккумулятором, контроллером и инвертором, и производится наладка всей системы.

Для монтажа системы всегда разрабатывается персональный проект, который учитывает все особенности ситуации: как будет выполняться установка солнечных батарей на крыше дома, цена и сроки. В зависимости от вида и объема работ, все проекты рассчитываются в индивидуальном порядке. Клиент принимает работу и получает на нее гарантию.

Установка солнечных батарей должна производиться профессионалами и с соблюдением мер безопасностиИсточник pinterest.ca

Как итог – перспективы развития солнечных технологий

Если на Земле максимально эффективной работе солнечных батарей мешает воздух, который в известной мере рассеивает излучение Солнца, то в космосе такой проблемы не существует. Учеными ведется разработка проектов гигантских орбитальных спутников с солнечными батареями, которые будут работать 24 часа в сутки. От них энергия будет передаваться на наземные приемные устройства. Но это дело будущего, а для уже существующих батарей усилия направлены на повышение энергоэффективности и уменьшение размеров устройств.

Целесообразность установки для России

Страну очень солнечной назвать нельзя: в отдельных районах солнце показывается достаточно редко, а для обеспечения жилья теплом, потребуются батареи, занимающие значительную площадь — до 20 метров квадратных. В среднем один метр дает до 120 Вт.

Монтаж солнечных батарей проводится на крыше, с южной ее стороны, чтобы не один лучик не пропал даром.

Важно: Для большей эффективности панелей, преобразующих солнечный свет, угол наклона крыши составлять должен 45 градусов. А стропильную систему строения необходимо проверить на надежность и прочность, поскольку масса солнечных конструкций достаточно большая

Поэтому и необходимо позаботиться, чтобы установка ее не привела к разрушению.

Такая вероятность выше зимой, поскольку в этот период к массе батарей добавляется вес выпавшего снега.

Хорошо, если высоких деревьев, которые бросают тень на батареи, рядом тоже не будет.

Варианты использования солнечных батарей

Отталкиваясь от предыдущей мысли, можно точно определить оптимальные способы использования солнечных батарей. Это сокращение платежей за электроэнергию (использование сетевой солнечной электростанции без аккумуляторов) и автономная (или гибридная) домашняя электростанция, предназначенная для запитывания наиболее важных электроприборов: освещения, холодильника, водяного насоса, работы интернета (роутера), зарядки телефонов и работы прочих, не слишком энергоёмких устройств.

Солнечные батареи вполне могут обеспечить полноценную работу неэнергоёмких приборовИсточник al-energy.ru

Рассмотрим сценарии использования солнечных батарей подробнее.

Сокращение расходов на электричество

Подобная схема идеальна для тех потребителей электроэнергии, которые вынуждены в дневное время платить за неё по повышенному тарифу. С одной стороны, это частный сектор, где установлены двухтарифные счётчики, а с другой – владельцы коммерческих предприятий, которым электроэнергия продаётся дороже в 2 раза дороже. Это могут быть офисы, магазины, торговые центры, производственные предприятия, многоквартирные дома, для которых по каким-либо причинам действует дорогой тариф и любые другие абоненты энергоснабжающих компаний, которые хотят экономить.

Для всех этих потребителей оптимальным вариантом является сетевая солнечная электростанция. Прелесть этой схемы в том, что здесь нет необходимости в использовании аккумуляторов, цена которых составляет ощутимую часть сметы всего комплекта солнечных батарей.

Аккумуляторы – одна из наиболее дорогих частей системы – для сетевой солнечной станции не нужныИсточник al-energy.ru

Примерный порядок работы при таком подключении:

Ночью питание идёт полностью из сети. Если стоят двухтарифные счётчики то платежи минимальные.
В дневное время основная нагрузка ложится на солнечные батареи. Если вдруг в пиковые часы их мощности не хватит, то недостача восполняется от сети энергоснабжающей компании.
В те часы, когда солнечные батареи дают избыток мощности, то излишки поступают (продаются) в сеть энергоснабжающей компании, тем самым частично или полностью нивелируя затраты из предыдущих пунктов.

Чем дороже стоит киловатт электроэнергии от энергоснабжающей компании, тем быстрее окупится оборудование солнечных батарей. Обычно это происходит в срок до 8 лет, а потом ( когда собственник возвратил вложенные средства) электроэнергия от солнца приносит прибыль. Учитывая, что только гарантия на солнечные панели около 10 лет, предполагаемый срок службы оборудования минимум 25-30 лет, а самая старая солнечная панель беспрерывно работает уже 60 лет, выгода очевидна.

Автономное энергоснабжение основных электроприборов или большой бесперебойник

Если не принимать во внимание самые мощные электроприборы, то в целом, для энергопотребления частного дома вполне достаточно средней мощности в пару кВт/ч, что вполне может обеспечить даже не самая дорогая комплектация солнечных батарей. Варианты комплектаций солнечных батарейИсточник al-energy.ru

Варианты комплектаций солнечных батарейИсточник al-energy.ru

Такая схема работы актуальна как для дачных участков без подведённого электричества, так и для тех населённых пунктов, где электричество могут отключить в самое «подходящее» время (разумеется, о предварительном оповещении, обычно, речь даже не идёт) и на неопределённый срок – из-за поломок на линии или плановых работ.

Даже если у вас в доме много мощных электроприборов и нет нужды экономить электроэнергию, то фразу: «Ну не могло электричество на пять минут позже отключиться…» – в своё время говорили все. А солнечная батарея будет в качестве большого бесперебойного источника питания, который в случае внезапного отключения электричества не только позволит правильно завершить работу мощного оборудования, но и не оставит вас, например, без ноутбука. Характеристики и цены на автономные солнечные электростанции смотрите на этой странице.

И это всё не учитывая того, что пока электричество в сети есть, то генерируемый солнечными батареями ток можно отводить (продавать) в сеть энергоснабжающей компании, тем самым возвращая вложенные инвестиции.

Сетевой инверторИсточник alicdn.com

Интеграция СЭС в общее электроснабжение дома и другие возможные варианты установок

Но даже если купить солнечные батареи для отопления в таком количестве хватит денег, что делать с выработкой весной, летом и осенью? Ведь генерация СЭС на 30 кВт составляет в такие месяцы 100-180 кВт*ч в сутки, тогда как для полного потребления дома в это время достаточно 25 кВт*ч.

Даже такой объем позволит снабжать энергией следующий примерный набор устройств:

Электроприборы	Мощность, Вт	Количество	Время применения (часов в сутки)	*Потребление (кВтч в сутки)**
Внутреннее и внешнее освещение	10	20	5	1
Зарядки для телефонов	5	2	1	0,01
Телевизоры	80	2	3	0,48
Компьютеры и ноутбуки	150	2	12	3,6
Фен	1000	1	0,5	0,5
Холодильник	50	1	24	1,2
Электрочайник	2000	1	0,2	0,4
Микроволновая печка	800	1	0,3	0,24
Электроплита	2000	1	3	6
Электрокотел для подогрева воды	2500	1	2	5
Кондиционер	800	1	3	2,4
Стиральная машина	1500	1	2	3
ИТОГО:				23,83

Куда использовать остальные 40-100 кВт? И существует ли вариант «сброса» излишков в централизованную сеть? Рассмотрим эти вопросы подробно.

Основным недостатком солнечной станции, установленной исключительно для автономного отопления дома солнечными батареями в зимний период, является её неэффективное использование. Ведь в остальное время года, когда ежемесячная генерация намного выше, будет много излишек электроэнергии. В этом нет ничего критичного для оборудования, оно само снизит генерацию и ничего с этим делать не нужно. Вопрос в другом, куда можно потратить эту лишнюю энергию во благо?

Ситуацию могла бы исправить установка не полностью автономной, а гибридной или сетевой версии, при условии наличия стабильной центральной электросети. Но и это не панацея, ведь, при ныне действующем российском законодательстве, такие варианты не дадут быструю окупаемость.

Более того мы рассчитали станцию на 30кВт, а продавать энергию в централизованную сеть на договорных условиях для частных станций мощностью более 15 кВт запрещено, нужно будет ограничивать продажу (в настройках системы) до 15кВт. Сетевая или гибридная модификация меньшей мощности может помочь решить вопрос, но излишки пришлось бы реализовывать по оптовой цене для региона – т.е. в среднем по 2 руб. за 1 кВт*ч. Учитывая стоимость оборудования, затраченную на СЭС для отопления солнечными батареями, подобный выход (при наличии стабильной центральной сети), финансово абсолютно нецелесообразен.

Интеграция СЭС в существующие системы отопления

Последний, вполне приемлемый вариант – использовать солнечные панели для обеспечения электроэнергией отдельных элементов уже существующих отопительных систем дома.

Газовый и твердотопливный котлы.

В таких отопительных системах необходимо снабжать электроэнергией только двухконтурный котел (или насос, если он технически не интегрирован в котел). Его потребление – не более 60-100 Вт/час, или 0,1 х 24 = 2,4 кВт*ч/сутки. В этом случае достаточно будет электростанции на 2,5-3 кВт, стоимостью не более $2500-3000 из 8-10 панелей, которые поместятся на любой крыше. А в летнее время года, такой системы будет достаточно чтобы снабжать электричеством весь дом.

2.
Тепловые насосы.

Следующий способ отопления солнечными батареями – обеспечить э/э тепловые насосы. Для частного дома площадью 80м2 расчет потребления электроэнергии при таком виде отопления довольно сложный и зависит от многих субъективных факторов. Для тепловых насосов необходимой мощности может понадобится СЭС мощнее, чем для газового отопления той же площади – на 5-8 кВт.

Плюсы и минусы использования батарей

Солнечные батареи, как и любое другое устройство, обладает как положительными, так и отрицательными сторонами.

Плюсы:

Обособленность. Как уже было отмечено выше – подобная система является автономной, то есть позволяет не зависеть от стандартного производителя электроэнергии. Особенно этот положительный момент заметен тогда, когда в общей системе случаются перебои.
Экологичность. Система, состоящая из таких элементов полностью экологична. В процессе работы не происходит выработки вредных веществ. Это значит, что конструкция полностью безопасна для человека и окружающей среды.
Удешевление. На фоне общей инфляции и повышения цен, стоимость батарей падает из года в год. Это связано с развитием новых технологий, увеличением темпов производства и уменьшением себестоимости данного продукта. Также на отрицательную динамику стоимости оказывает влияние конкуренция. С каждым годом компаний, занимающихся монтажом и продажей солнечных элементов, становится все больше.
Окупаемость. Так как сама по себе солнечная энергия бесплатна, владелец терпит материальные затраты только на начальном этапе устройства данной конструкции – на приобретение материала и оплату услуги по монтажу. Если в доме ежедневно обслуживается достаточное количество электроприборов, срок окупаемости составляет всего несколько лет.
Долговечность. Солнечный элемент практически не подвержен естественному износу. Конструкция не требует регулярного обслуживания со стороны специалистов, поскольку в своем составе она не содержит движущихся компонентов, которые выходили бы из строя по физическим причинам — постоянного контакта между собой, трения и т. д.

Несмотря на значительное количество плюсов, конструкция также не лишена недостатков:

Низкий КПД. Привести точное фиксированное значение коэффициента полезного действия (КПД) для солнечных батарей очень трудно, поскольку солнечная активность напрямую зависит от географического расположения. В среднем КПД имеет значение 15%, что гораздо ниже, чем значение этого же параметра для прочих источников электроэнергии. В среднем 1 м2 площади солнечных элементов выдает значение мощности, равное 150 Вт. На деле этого не хватит даже для того, чтобы обеспечить стабильную работу домашнего компьютера.
Необходимость использования дополнительного источника. Территория нашей страны никогда не отличалась повышенной солнечной активностью. Чтобы избежать перебоев в работе системы электроснабжения на основе батарей в зимний период, либо в пасмурные дни, необходимо иметь резервные источники. Это может быть бензиновый генератор с номинальной мощностью в 4-5 кВт, который сможет обеспечить работу всех электроприборов в случае малой активности солнечных элементов. Также в качестве дополнительного варианта можно пользоваться стандартной общей системой электроснабжения.

Каждый кулик хвалит своё болото

Хотя 52% опрошенных указывают на кризис воспроизводимости в науке, менее 31% считают опубликованные данные в корне неверными и большинство указало, что по-прежнему доверяют опубликованным работам.

Вопрос: Существует ли кризис воспроизводимости результатов?

Конечно же, не стоит рубить с плеча и линчевать всю науку как таковую лишь на основании данного опроса: половину опрошенных всё же составили учёные, связанные, так или иначе, с биологическими дисциплинами. Как отмечают авторы, в физике и химии уровень воспроизводимости и доверия к полученным результатам намного выше (см. график ниже), но всё же не 100%. А вот в медицине дела обстоят совсем плохо на фоне остальных.

На ум приходит анекдот:

Маркус Мунафо (Marcus Munafo) биологический психолог из университета Бристоля (Англия) имеет давний интерес к проблеме воспроизводимости научных данных. Вспоминая времена студенческой молодости, он говорит:

Вопрос: Сколько уже опубликованных работ в Вашей отрасли воспроизводимы?

Коллекторная система отопления

Наибольшей эффективности и отдачи можно добиться, установив вместо солнечных модулей коллекторы – наружные установки, в которых под действием солнечного излучения происходит нагрев воды. Такая система является более логичной и естественной, так как не потребует нагревания теплоносителя другими устройствами.

Рассмотрим конструкцию и принцип действия приборов двух основных видов: плоских и трубчатых.

Плоский вариант для самостоятельного изготовления

Конструкция плоских установок настолько проста, что опытные мастера-умельцы собирают кустарные аналоги своими руками, часть деталей купив в специализированном магазине, часть соорудив из подручного материала.

Внутри стального или алюминиевого утепленного короба закреплена пластина, адсорбирующая солнечное тепло. Чаще всего она покрыта слоем черного хрома. Сверху теплопоглотитель защищен герметичной прозрачной крышкой.

Нагревание воды происходит в трубках, уложенных змейкой и соединенных с пластиной. Вода или антифриз поступает внутрь короба через впускной патрубок, нагревается в трубках и перемещается на выход – к выпускному патрубку.

Светопропускная способность крышки объясняется использованием прозрачного материала – прочного закаленного стекла или пластика (например, поликарбоната). Чтобы солнечные лучи не отражались, стеклянную или пластиковую поверхность матируют (+)

Существует два вида подключения, однотрубное и двухтрубное, принципиальной разницы в выборе нет. Но существует большая разница в том, каким способом теплоноситель будет подаваться к коллекторам – самотечным или с помощью насоса. Первый вариант признан неэффективным из-за слабой скорости передвижения воды, по принципу нагрева он напоминает емкость для летнего душа.

Функционирование второго варианта происходит благодаря подключению циркуляционного насоса, который подает теплоноситель в принудительном порядке. Источником энергии для работы насосного оборудования может стать энергосистема на солнечных батареях.

Температура теплоносителя при нагреве солнечным коллектором достигает 45-60 ºС, на выходе максимальный показатель – 35-40 ºС. Для повышения эффективности работы отопительной системы наряду с радиаторами используют «теплые полы» (+)

Трубчатые коллекторы – решение для северных регионов

Общий принцип работы напоминает функционирование плоских аналогов, но с одной разницей – теплообменные трубки с теплоносителем находятся внутри стеклянных колб. Сами трубки бывают перьевыми, запаянными с одной стороны и внешним видом напоминающие перья, и коаксиальными (вакуумными), вставленными друг в друга и запаянными с обеих сторон.

Теплообменники также бывают разными:

система преобразования солнечной энергии в тепловую Heat-pipe;
обычная трубка для перемещения теплоносителя U-type.

Второй вид теплообменников признан более эффективным, но недостаточно популярным из-за стоимости ремонта: при выходе из строя одной трубки придется производить замену всей секции.

Трубка Heat-pipe не является частью целого сегмента, поэтому поменять ее можно за 2-3 минуты. Вышедшие из строя коаксиальные элементы ремонтируют, просто сняв заглушку и заменив поврежденный канал.

Схема, объясняющая цикличность нагревательного процесса внутри вакуумных трубок: холодная жидкость под воздействием солнечного тепла нагревается и испаряется, уступая место следующей порции холодного теплоносителя (+)

Проанализировав технические характеристики коллекторов разного типа и обобщив опыт их использования, решили, что для южных областей больше подходят плоские коллекторы, а для северных – трубчатые. Особенно хорошо зарекомендовали себя в условиях сурового климата установки с системой Heat-pipe. Они обладают нагревательной способностью даже в пасмурные дни и ночью, «питаясь» минимальным количеством солнечного света.

Образец стандартной схемы подключения солнечных коллекторов к бойлерному оборудованию: насосная станция обеспечивает циркуляцию воды, контроллер регулирует процесс нагревания

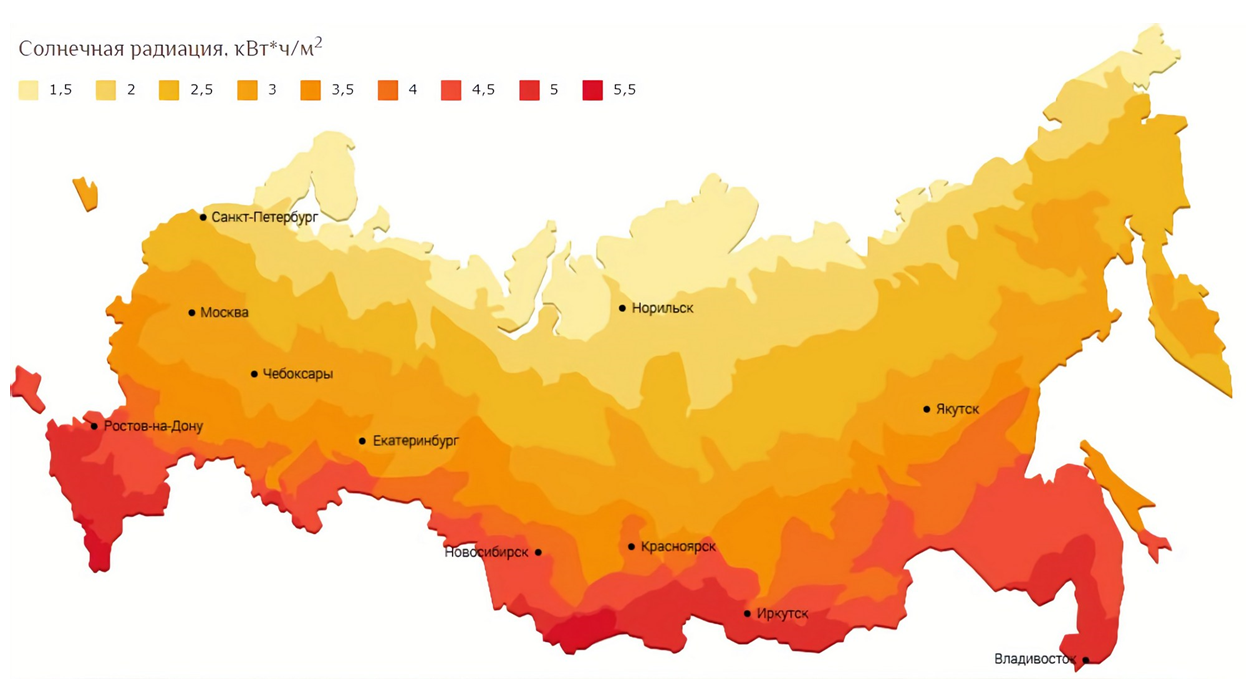

Что такое солнечная инсоляция и от чего она зависит

Основных факторов, влияющих на количество солнечного света, падающего на поверхность земли, всего три:

широта местности;
климатические особенности региона;
время года.

Из-за изменения угла падения лучей в южных широтах инсоляция выше. Существенную поправку может внести климат – работа солнечных электростанций продуктивнее там, где минимальное количество пасмурных дней. Это хорошо заметно на карте, где некоторые регионы восточной Якутии получают за год на 30-40% больше света, чем расположенные на той же широте Санкт-Петербург или Норильск.

Снижает продуктивность фотоэлектрических панелей и жара. Большинство современных кремниевых ячеек теряют 0,5% эффективности при повышении температуры на каждый градус выше 25°С.

Низкие температуры на производительность СЭС не влияют.

Последним и самым существенным фактором влияния является время года. Поскольку солнце зимой стоит низко, в декабре и январе инсоляция примерно в 5 раз меньше, чем в июне и июле. Это необходимо учитывать, если предполагается круглогодичное использование станции. В таких случаях мощность солнечной электростанции должна быть достаточной, чтобы при минимальной производительности в зимние месяцы обеспечивать нужную владельцам генерацию.

Как выбрать солнечные батареи для частных домов
