Сборка электрического щитка своими руками

Организация электроснабжения здания начинается с правильного распределения энергии через распределительный узел. Процесс требует глубоких знаний ПУЭ, занимает от 8 до 16 рабочих часов и обходится в сумму от 10 до 50 тысяч рублей в зависимости от сложности объекта. Сборка электрического щитка своими руками позволяет точно контролировать качество каждого соединения и оптимизировать затраты. Такой подход гарантирует долговечную и безопасную работу всей домашней сети.

Подготовительные знания и требования

Перед началом работ необходимо оценить уровень сложности предстоящей задачи. Базовые знания электрики являются обязательным условием, так как ошибки в этой сфере могут привести к пожару или поражению током. Все действия должны строго соответствовать нормам ПУЭ и ГОСТ. Время выполнения зависит от количества групп потребителей и выбранного оборудования. Приступать к монтажу следует только после полной разводки кабелей по помещениям и их заведения в корпус щита.

Комплектующие для электромонтажа

Правильный подбор деталей определяет надежность всей системы. Для качественной сборки потребуются следующие элементы:

• Корпус щитка (пластиковый или металлический);
• Вводной автоматический выключатель;
• Устройства защитного отключения (УЗО);
• Дифференциальные автоматы;
• Однополюсные и двухполюсные автоматы;
• Нулевая шина (N);
• Шина заземления (PE);
• Кабель ВВГнг соответствующего сечения;
• Наконечники НШВИ для многожильных проводов;
• DIN-рейки и монтажные платы.

Ниже представлены ориентировочные данные по основным материалам:

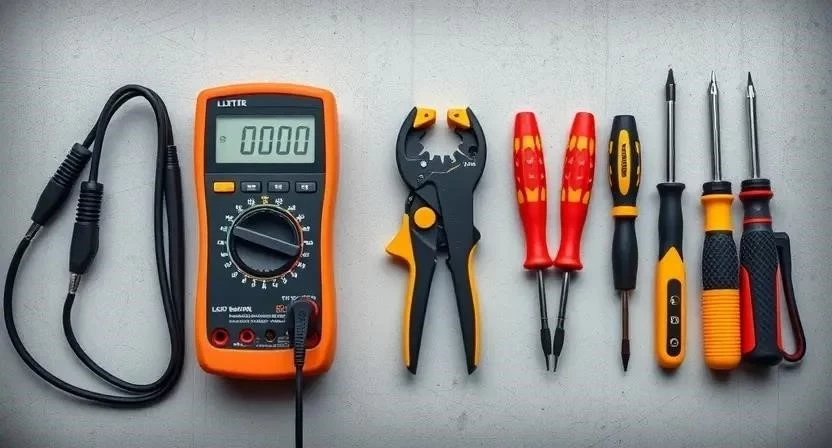

Инструментарий для работы

Качественный инструмент упрощает монтаж и исключает повреждение изоляции или срыв резьбы на винтах. Рекомендуется использовать профессиональный оборудование:

• Стриппер — для быстрого и аккуратного снятия изоляции;
• Кримпер — для надежной опрессовки наконечников НШВИ;
• Мультиметр — для проверки целостности цепей и замера напряжения;
• Индикаторная отвертка — для поиска фазного провода;
• Набор отверток с разными насадками — для затяжки контактов;
• Бокорезы — для обрезки лишних участков кабеля;
• Маркировочный принтер или стержень — для подписи линий.

Организация рабочего места

Выбор места установки щитка должен основываться на принципах доступности и безопасности. Узел располагается в сухом помещении, обычно в прихожей или в техническом шкафу, чтобы обеспечить свободный доступ для обслуживания. Вокруг места монтажа необходимо очистить пространство от посторонних предметов. Защита окружающих поверхностей пленкой или картоном предотвратит загрязнение стен строительной пылью при сверлении.

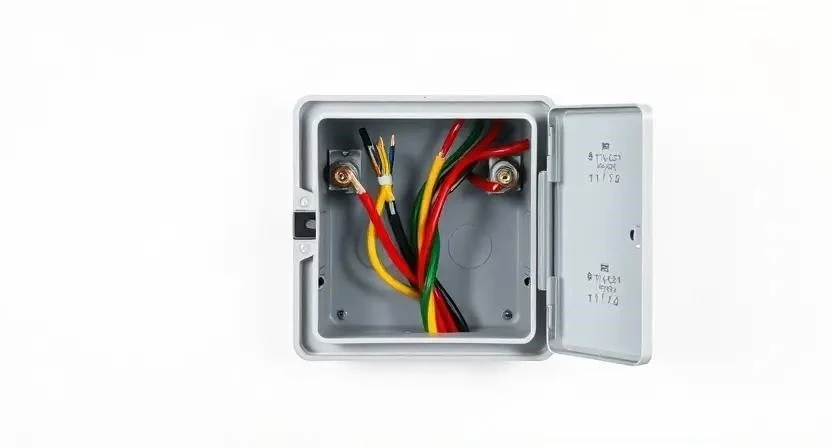

Монтаж корпуса и ввод кабелей

Корпус щитка фиксируется на стене с помощью дюбелей и саморезов, соблюдая строго горизонтальный уровень. После установки производится ввод питающего кабеля и отходящих линий. Каждый провод должен заходить в щит через специальные отверстия или кабельные вводы, чтобы исключить повреждение оболочки об острые края металла. Проверка фиксации корпуса осуществляется путем легкого нажатия — щит не должен люфтить или вибрировать.

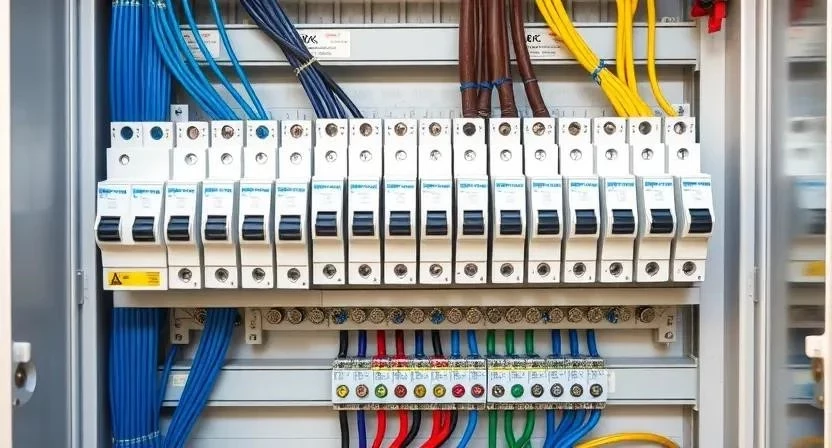

Технология сборки электрощита пошагово

Процесс монтажа распределительного щита требует строгой последовательности действий. Однажды я сэкономил на длине проводов, что привело к необходимости переделывать разводку в нижней части щита, поэтому рекомендую оставлять запас 10-15 см.

1. Разработка и анализ схемы электроснабжения (2 часа). Анализируются мощности потребителей и распределяются группы.
2. Установка DIN-реек и монтажных плат (1 час). Создается каркас для размещения модулей.
3. Расстановка модульного оборудования (1 час). Автоматы и УЗО временно фиксируются на рейках согласно схеме.
4. Монтаж нулевой и заземляющей шин (1 час). Шины крепятся на изоляторах в доступных местах.
5. Подключение вводного автомата (0.5 часа). Питающий кабель заводится на входной модуль.
6. Организация разводки питания по группам (2 часа). Прокладываются перемычки между защитными устройствами.
7. Подключение потребителей к автоматическим выключателям (2 часа). Каждый кабель линии фиксируется в клемме автомата.
8. Опрессовка проводов наконечниками (1 час). Все многожильные провода обжимаются НШВИ для исключения искрения.
9. Маркировка всех линий и модулей (1 час). Каждому автомату присваивается имя (например, «Кухня», «Свет»).
10. Финальная затяжка всех винтовых соединений (1 час). Проверяется плотность каждого контакта.
11. Проверка цепей мультиметром (1 час). Прозваниваются линии на отсутствие короткого замыкания.
12. Подача напряжения и тестирование (1 час). Проверяется работоспособность УЗО кнопкой «Тест» и замеряется напряжение.

Технические нюансы монтажа

Температурный режим внутри щитка зависит от качества контактов и нагрузки; при перегреве срабатывают защитные механизмы. Правила разделения фаз в трехфазных сетях требуют строгого соблюдения цветовой маркировки. Рекомендуется использовать оборудование одного бренда для обеспечения полной совместимости модулей и шин. Между группами автоматов следует оставлять небольшие зазоры для охлаждения, чтобы избежать теплового влияния соседних приборов.

Типичные ошибки при сборке

Новички часто допускают промахи, которые могут привести к авариям. В одном из проектов я заметил, что использование дешевых китайских автоматов приводило к их перегреву при полной нагрузке, даже если номинал был выбран верно.

1. Неправильный подбор сечения провода под номинал автомата (например, 2.5 мм² под 25А), что ведет к оплавлению изоляции.
2. Отсутствие или неправильное подключение заземления, что делает использование УЗО бессмысленным.
3. Использование зажимов без наконечников на многожильном проводе, вызывающее плохой контакт.
4. Ошибки в фазировке, когда фазный провод подключается к нейтрали.
5. Слишком сильная затяжка винтов, приводящая к срыву резьбы или обрыву жилы.

Расчет стоимости электромонтажа

Общие затраты складываются из стоимости комплектующих и оплаты труда. Покупка комплектующих одним набором у официального дилера сэкономила мне около 15% бюджета по сравнению с розничными магазинами.

Эксплуатация и обслуживание

После завершения работ щиток требует периодического контроля. Регламент предусматривает проверку затяжки всех винтовых контактов раз в год, так как металл подвержен тепловому расширению и сжатию. Правила эксплуатации запрещают загромождать пространство перед щитком. Срок службы качественных компонентов при соблюдении норм нагрузки составляет от 15 до 25 лет.

Сравнение вариантов исполнения

При выборе конструкции можно остановиться на модульных щитах или полностью сборных конструкциях. Модульные системы более удобны в расширении, тогда как сборные позволяют индивидуально настроить расположение элементов. В вопросах защиты часто выбирают между реле напряжения и УЗО. Реле защищает технику от скачков вольтажа, в то время как УЗО спасает человека от удара током при утечке. Оптимальным решением считается комбинирование обоих типов защиты.

Ответы на частые вопросы

Можно ли ставить автоматы разных брендов?
Технически это возможно, если они соответствуют стандарту DIN-рейки, но лучше использовать одну серию для надежности шин.

Как выбрать номинал УЗО?
Номинальный ток УЗО должен быть не меньше, чем номинал вводного автомата, чтобы устройство не сгорело от перегрузки.

Зачем нужны наконечники НШВИ?
Они предотвращают расплющивание многожильного провода и обеспечивают максимальную площадь контакта с зажимом.

Что делать, если автомат часто выбивает?
Необходимо проверить линию на короткое замыкание или уменьшить количество одновременно включенных приборов.

Какое сечение провода использовать для розеток?
Стандартно используется кабель ВВГнг сечением 2.5 мм² с автоматом на 16А.

Нужно ли заземлять металлический корпус щита?
Да, это обязательное требование безопасности для предотвращения поражения током при пробое.

Можно ли использовать медный провод с алюминиевым?
Прямое соединение запрещено; необходимо использовать специальные клеммники или переходные гильзы.
