Защита бытовой техники от резких перепадов вольтажа является критически важной задачей при обустройстве электросети. Один скачок напряжения может вывести из строя дорогостоящую электронику за доли секунды, в то время как стоимость защитного устройства в десятки раз меньше цены нового холодильника или стиральной машины. Понимание того, как работает реле напряжения, позволяет правильно подобрать оборудование для обеспечения безопасности жилья.
Назначение и особенности устройства

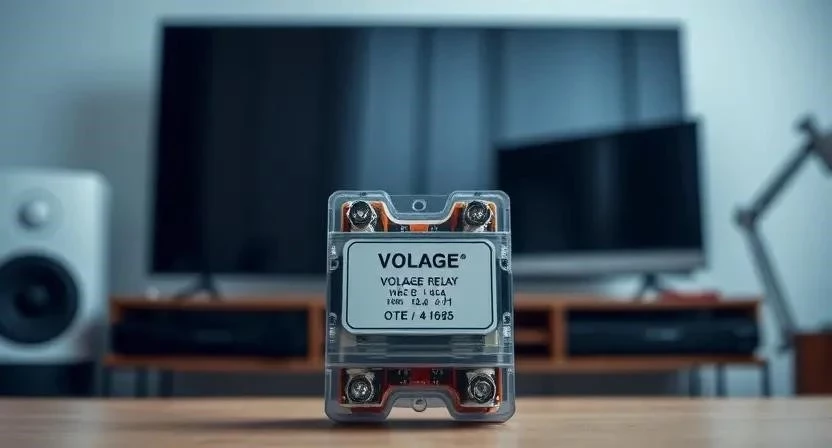

Данный прибор представляет собой автоматический выключатель, который контролирует уровень напряжения в сети и разрывает цепь при выходе показателей за установленные границы. Основная цель устройства заключается в предотвращении сгорания электроприборов при перенапряжении или критическом падении вольтажа. Ключевое отличие от стабилизатора заключается в том, что реле не выравнивает ток до определенного значения, а просто отключает питание, когда оно становится опасным для техники.
Классификация и разновидности приборов
В зависимости от конструкции и назначения устройства делятся на несколько основных групп. Однофазные модели применяются в стандартных квартирах, тогда как трехфазные системы необходимы для частных домов с мощным оборудованием. По типу управления выделяют цифровые приборы с дисплеем и аналоговые с механическими регуляторами.
| Вид реле | Количество фаз | Тип управления | Точность | Область применения |
|---|---|---|---|---|
| Бытовое цифровое | 1 фаза | Электронное | Высокая | Квартиры, студии |
| Промышленное | 3 фазы | Цифровое/Релейное | Очень высокая | Производства, коттеджи |
| Аналоговое | 1 фаза | Потенциометр | Средняя | Простые электросети |
| Комбинированное | 3 фазы | Смешанное | Высокая | Сложные системы защиты |
| Компактное | 1 фаза | Автоматическое | Средняя | Малые распределительные коробки |
Технические параметры оборудования
При выборе устройства следует обращать внимание на ряд характеристик, определяющих эффективность защиты. Диапазон рабочих напряжений указывает границы, внутри которых прибор считает сеть стабильной. Максимальный ток нагрузки (А) определяет, сколько электроприборов можно подключить одновременно без перегрева реле.
- Порог срабатывания: верхний и нижний пределы вольтажа.
- Время отсечки: скорость разрыва цепи при аварии.
- Время задержки: пауза перед повторным включением питания.
- Класс точности: погрешность измерения входящего тока.
- Номинальный ток: допустимая сила тока (например, 16А, 32А, 63А).
- Тип монтажа: крепление на стандартную DIN-рейку.

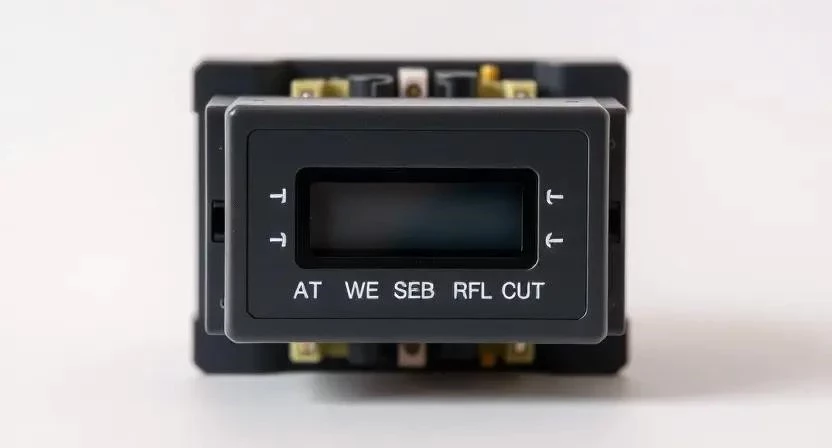

- Индикация: наличие ЖК-экрана или светодиодов.
- Срок службы: количество циклов срабатывания контактов.
| Параметр | Типичное значение | Что означает для пользователя |
|---|---|---|
| Верхний порог | 240-260 В | Отсечка при опасном скачке вверх |
| Нижний порог | 170-190 В | Защита от просадки напряжения |
| Время задержки | 5-300 сек | Защита компрессоров холодильников |
| Ток нагрузки | До 63 А | Максимальная мощность подключенных приборов |
| Время реакции | 0.05-0.5 сек | Скорость спасения техники от сгорания |
Механизм функционирования устройства
Прибор непрерывно отслеживает вольтаж, поступающий в электрощит. Внутри находится контроллер, который сравнивает текущее значение с заданными пользователем пределами. Если напряжение выходит за рамки нормы, срабатывает электромагнитный пускатель, который мгновенно разрывает фазную линию.
После нормализации показателей в сети устройство не включает питание сразу. Запускается алгоритм автоматического восстановления, который выдерживает определенную паузу. Это необходимо для того, чтобы стабилизировать давление в компрессорах бытовой техники.
Из личного опыта: однажды в поселке произошел обрыв нуля, и напряжение в сети подскочило до 300В. Реле сработало за 0.1 секунды, сохранив телевизор и компьютер, которые в соседнем доме сгорели полностью.
Сферы эксплуатации и ограничения
Установка таких модулей актуальна как для городских квартир, так и для загородных домов, где электросеть часто нестабильна. Особенно важна защита для чувствительной электроники: серверов, аудиосистем и современных котлов отопления. Однако следует помнить об ограничениях по мощности — если суммарный ток всех приборов превысит номинал реле, устройство выйдет из строя или сработает защита от перегрузки.
Процесс установки и настройки

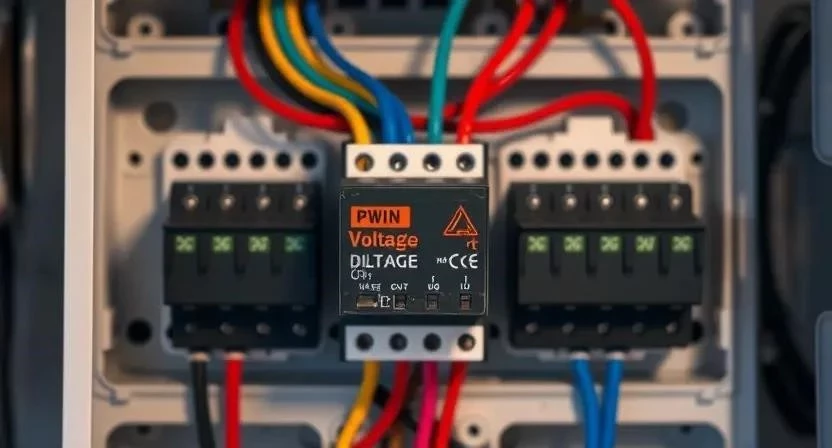

Монтаж осуществляется непосредственно в электрощит на DIN-рейку. Перед началом работ необходимо полностью обесточить линию и проверить отсутствие напряжения мультиметром.
Необходимые материалы:
- Реле напряжения (1 шт.)
- Провод ПВ-3 (сечение согласно нагрузке, обычно 2.5 или 4 мм²)
- Наконечники НШВИ (по количеству соединений)
- Маркировочные бирки для кабелей
- Изолента или термоусадка
- Крепежные стяжки
- DIN-рейка (если не установлена)
Инструментарий:
- Отвертка с диэлектрической ручкой (обязательно)
- Стриппер для зачистки изоляции (обязательно)
- Кримпер для обжима наконечников (обязательно)
- Мультиметр (обязательно)
- Пассатижи (желательно)
- Фонарик налобный (желательно)
- Маркер (желательно)
- Тестер напряжения (обязательно)
Пошаговая инструкция по монтажу:
- Отключение главного автомата в щитке (5 минут).
- Проверка отсутствия напряжения на всех шинах (2 минуты).
- Установка модуля реле на DIN-рейку с фиксацией защелкой (3 минуты).
- Подключение фазного провода от вводного автомата к контакту «L» (вход) (5 минут).
- Подсоединение нулевого провода к соответствующей клемме (5 минут).
- Соединение выхода реле с групповыми автоматическими выключателями (10 минут).

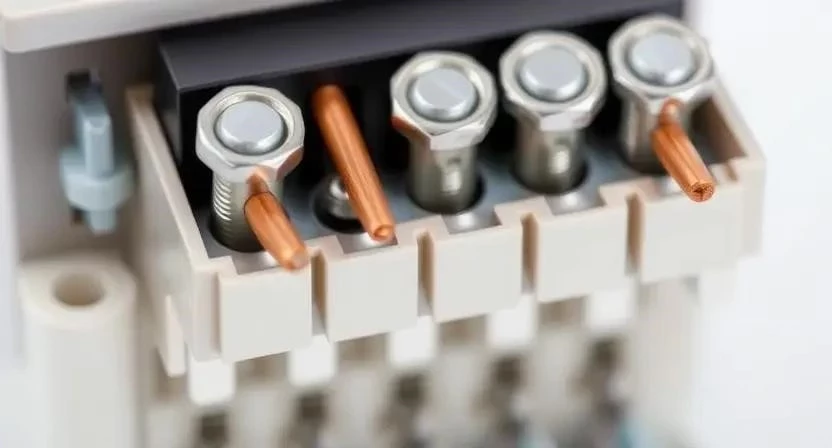

- Протяжка всех винтовых соединений для исключения искрения (5 минут).
- Подача питания на устройство (1 минута).
- Настройка нижнего порога срабатывания (обычно 180-190В) (3 минуты).
- Установка верхнего порога (обычно 245-255В) (3 минуты).
- Задание времени задержки включения (для холодильников — 180-300 сек) (2 минуты).
- Тестирование работоспособности путем имитации изменения вольтажа (если есть возможность) (10 минут).
Из личного опыта: при монтаже в старом фонде часто обнаруживается плохой контакт на нулевой шине. Рекомендую обязательно перетянуть все клеммы в щитке перед установкой реле, иначе прибор будет срабатывать ложно из-за перекоса фаз.
Распространенные ошибки новичков:
- Перепутывание фазы и нуля на входных клеммах.
- Слишком сильная затяжка винтов, приводящая к срыву резьбы.
- Игнорирование использования наконечников на многожильном проводе.
- Установка слишком низкого верхнего порога, что вызывает постоянные отключения.
- Забытая настройка времени задержки для компрессорного оборудования.
Безопасность при работе: все операции проводятся строго при выключенном питании. Использование инструментов с изоляцией до 1000В обязательно. Температура в помещении при монтаже должна быть от +5 до +40 градусов.
Преимущества и недостатки
Применение реле в электросети имеет свои сильные и слабые стороны.
Плюсы:
- Высокая скорость реакции на скачки.
- Доступная стоимость по сравнению со стабилизаторами.
- Простота установки в стандартный щиток.
- Автоматическое восстановление питания.
- Надежная защита от обрыва нуля.
- Компактные габариты.
Минусы:
- Отсутствие функции выравнивания напряжения.
- Слышимый щелчок при срабатывании.
- Полное отключение питания всех приборов в группе.
- Зависимость от точности настройки порогов.
Сравнение с альтернативными решениями
Для выбора оптимальной защиты важно понимать разницу между реле, стабилизатором и УЗИП.
| Характеристика | Реле напряжения | Стабилизатор | УЗИП (SPD) |
|---|---|---|---|
| Принцип действия | Разрыв цепи | Коррекция вольтажа | Сброс импульса на землю |
| Защита от скачков | Да (отсечка) | Да (выравнивание) | Да (импульсные) |
| Цена | Низкая | Средняя/Высокая | Средняя |
| Габариты | Компактные | Громоздкие | Средние |
| Когда выбирать | Для общей защиты сети | Для дорогой аудиосистемы | При наличии молниезащиты |
Стоимость и рекомендации по покупке
Ценовые сегменты оборудования распределяются следующим образом: бюджетные модели (базовая защита, аналоговое управление), средний сегмент (цифровой экран, высокая точность) и премиум (расширенный функционал, повышенный ресурс контактов). На стоимость влияют максимальный ток нагрузки и бренд. Рекомендуется выбирать проверенных производителей с гарантией не менее двух лет.
| Прибор | Мощность (кВт) | Рекомендуемый ток (А) | Тип реле |
|---|---|---|---|
| Квартира-студия | До 3.5 | 16А | Однофазное цифровое |
| Стандартная квартира | До 7 | 32А | Однофазное цифровое |
| Частный дом (база) | До 11 | 63А | Однофазное мощное |
| Дом с электрокотлом | 15+ | 63А x 3 | Трехфазное |
| Малый офис | До 10 | 40-50А | Однофазное с задержкой |
Мнения специалистов и пользователей
Электрики отмечают, что установка реле в щиток является обязательным стандартом современного монтажа. Владельцы жилья часто сообщают о спасении дорогой техники в сельской местности, где перепады вольтажа случаются ежедневно. Многие подчеркивают, что устройство окупается после первого же серьезного сбоя в сети.
Из личного опыта: один клиент жаловался на постоянные отключения реле. После анализа выяснилось, что верхний порог был занижен до 230В, а сеть в этом районе имела естественное колебание до 235В. Корректировка настройки до 245В полностью решила проблему.
Ответы на частые вопросы
Можно ли ставить несколько реле в один щиток?
Да, можно разделить потребителей на группы: например, одно реле для освещения и розеток, другое — отдельно для дорогого котла.
Влияет ли прибор на работу газового котла?
Напротив, он защищает плату управления котла от сгорания, что является критически важным для отопительных систем.
Как часто нужно перенастраивать пороги?
Настройка производится один раз при установке. Изменять параметры нужно только при смене электросети или изменении состава техники.
Заменяет ли реле автоматический выключатель?
Нет, реле защищает от перенапряжения, а автомат — от короткого замыкания и перегрузки по току. Они работают в паре.
Что делать, если реле постоянно щелкает?
Это признак нестабильного напряжения в сети. Рекомендуется проверить заземление или установить полноценный стабилизатор.
Нужно ли заземление для работы реле?
Для большинства стандартных моделей заземление не требуется, так как прибор работает с фазой и нулем.
Можно ли использовать реле в старой алюминиевой проводке?
Можно, но крайне важно обеспечить надежный контакт между алюминием и медью через специальные клеммники или пайки.
