Организация освещения в длинном коридоре или на лестничном марше требует возможности управлять одной лампой из двух разных точек. Средняя стоимость качественного механизма варьируется от 300 до 1500 рублей, а время проведения электромонтажных работ занимает около 3-5 часов. Правильно подобранный проходной выключатель для дома обеспечивает комфорт и безопасность перемещения в темное время суток. Грамотный расчет схемы подключения позволяет избежать перерасхода кабеля и лишних затрат на материалы.
Особенности устройства и принцип работы

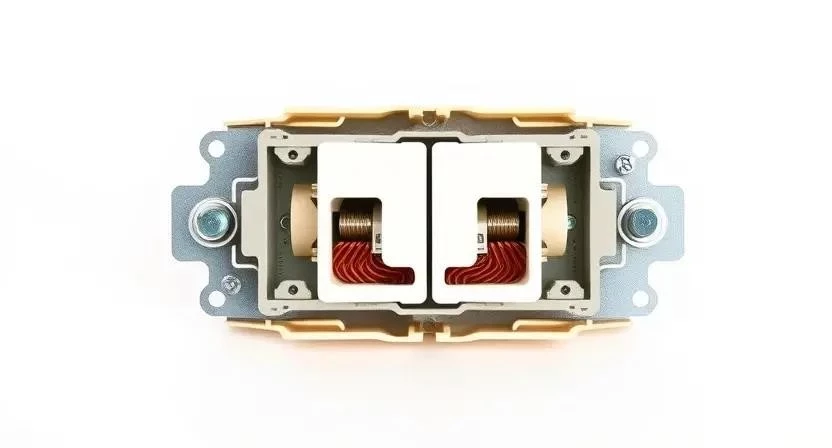

Данный электротехнический прибор представляет собой переключатель, который перенаправляет ток с одного из двух выходных контактов на общий входной. В отличие от обычного одноклавишного устройства, которое просто разрывает или замыкает цепь, этот механизм работает в паре со вторым таким же прибором. Ток проходит через одну из двух параллельных линий, соединяющих выключатели между собой. Таким образом, изменение положения клавиши на любом из устройств меняет состояние освещения независимо от положения второго механизма.
Разновидности механизмов управления
Рынок предлагает несколько вариантов исполнения устройств, различающихся по принципу работы и функциональности. Механические модели являются самыми распространенными и надежными за счет простоты конструкции. Электронные (умные) варианты позволяют интегрировать свет в систему «умный дом» и управлять им дистанционно. Комбинированные решения объединяют несколько клавиш в одном блоке, что удобно для управления разными группами света из одной точки.
| Вид выключателя | Принцип работы | Сложность монтажа | Надежность | Возможности управления |
|---|---|---|---|---|
| Механический | Физическое переключение контактов | Низкая | Высокая | Только локально |
| Электронный | Импульсный сигнал через реле | Средняя | Средняя | Дистанционно/Локально |
| Умный (Wi-Fi/Zigbee) | Беспроводной протокол связи | Средняя | Зависит от сети | Приложение/Голос/Клавиша |
| Комбинированный | Смешанный тип управления | Высокая | Высокая | Многозонный контроль |
| Сенсорный | Реакция на касание | Средняя | Средняя | Бесконтактно |
Технические параметры при выборе
Номинальный ток определяет максимальную нагрузку, которую выдерживают контакты без перегрева, обычно он составляет 10А. Напряжение в бытовых сетях стандартно равно 220В. Степень защиты IP указывает на пыле- и влагостойкость: для сухих комнат достаточно IP20, для ванных помещений или прихожих с высокой влажностью следует выбирать IP44. Корпуса изготавливают из негорючего поликарбоната или ABS-пластика, а контакты — из меди или латуни с серебряным напылением для предотвращения окисления.
| Характеристика | Значение (стандарт) | Что означает для пользователя |
|---|---|---|
| Номинальный ток | 10А — 16А | Максимальная мощность подключенных ламп |
| Степень защиты | IP20 / IP44 | Возможность установки во влажных зонах |
| Материал контактов | Медь/Серебро | Срок службы и отсутствие искрения |
| Класс горючести | Glow Wire (GLOW) | Безопасность при коротком замыкании |
| Ресурс нажатий | 20 000 — 50 000 | Долговечность механизма клавиши |
Оптимальные места установки и ограничения
Наиболее целесообразно размещать такие устройства в длинных коридорах, спальнях (один у двери, другой у изголовья кровати) и на лестничных пролетах. Важно учитывать совместимость с типами ламп: при использовании светодиодных (LED) или энергосберегающих моделей с низкой мощностью некоторые электронные выключатели могут вызывать мерцание света. Общая нагрузка в амперах не должна превышать паспортные данные устройства, чтобы избежать расплавления пластика.
Технология электромонтажных работ
Процесс установки требует строгого соблюдения правил электробезопасности и использования качественного медного провода. Перед началом любых работ необходимо полностью обесточить линию через автоматический выключатель в щитке.
Необходимый инструмент:
- Индикаторная отвертка
- Стриппер для зачистки изоляции
- Перфоратор или дюбель-пистолет
- Уровень строительный
- Пассатижи
- Нож строительный
- Отвертки с разными насадками (PH, PZ)
- Электролобзик (для штробления)
Список материалов:
- Механизм проходного выключателя (2 шт.)
- Подрозетники для гипсокартона или бетона
- Кабель ВВГнг-LS 3х1.5 мм²
- Монтажные коробки
- Клеммники Wago
- Дюбель-гвозди
- Декоративные рамки и клавиши
Пример из опыта: Однажды при монтаже в коридоре я использовал кабель разного цвета для фазы и нулевого провода, но забыл пометить промежуточные жилы. В итоге при подключении второго выключателя пришлось заново прозванивать всю линию мультиметром, что увеличило время работы на два часа. Всегда маркируйте провода!
Пошаговая инструкция по установке:
- Отключение электропитания в щитке (10 мин).
- Разметка мест установки подрозетников с помощью уровня (15 мин).
- Бурение отверстий под подрозетники (30 мин).
- Прорезка штроб для прокладки кабеля (60 мин).
- Прокладка медного провода от щитка к первому выключателю, затем ко второму и далее к лампе (90 мин).
- Фиксация подрозетников в стенах на гипс или алебастр (30 мин).
- Зачистка концов проводов стриппером (15 мин).
- Подключение фазного провода к общему контакту первого механизма (20 мин).
- Соединение двух параллельных жил между первым и вторым выключателем (20 мин).
- Подключение общего контакта второго выключателя к светильнику (20 мин).
- Проверка схемы с помощью индикатора (15 мин).
- Установка механизмов в подрозетники и затягивание винтов (20 мин).
- Монтаж декоративных рамок и клавиш (15 мин).
- Финальное тестирование работы системы (10 мин).
Расчет материалов и стоимости
Для определения количества кабеля суммируется расстояние от распределительной коробки до первого выключателя, между выключателями и от второго до лампы. Рекомендуется добавлять 10-15% на запас и изгибы.
| Статья расходов | Количество | Расход на точку | Цена за ед. | |
|---|---|---|---|---|
| Выключатель проходной | 2 шт. | 1 шт. | 600 руб. | 1200 руб. |
| Кабель ВВГнг-LS 3х1.5 | 15 м | 7.5 м | 60 руб. | 900 руб. |
| Подрозетник | 2 шт. | 1 шт. | 50 руб. | 100 руб. |
| Рамка двойная/одинарная | 2 шт. | 1 шт. | 200 руб. | 400 руб. |
| Работа мастера | 1 услуга | — | 2500 руб. | 2500 руб. |
Обзор ведущих производителей
Компания Schneider Electric предлагает широкий спектр серий: от бюджетных (Asfora) до премиальных (Unica), которые отличаются износостойкостью пластика. Legrand славится своими продуманными механизмами зажима проводов, что ускоряет монтаж. Бренд ABB ориентирован на высокую надежность контактов и промышленную долговечность. Бюджетный сегмент занимают локальные бренды, которые подходят для временных построек, но уступают в качестве материалов корпуса.
Преимущества и недостатки системы
Использование данной схемы управления светом имеет свои особенности в эксплуатации.
Положительные стороны:
- Значительное повышение комфорта при перемещении по дому.
- Повышение безопасности в темных зонах (лестницы).
- Экономия времени на поиск выключателя.
- Возможность управления светом из разных комнат.
- Снижение износа одной клавиши за счет распределения нагрузки.
- Эстетичное решение для больших открытых пространств.
- Простота ремонта при поломке одного из механизмов.
Отрицательные стороны:
- Увеличенный расход кабеля по сравнению с обычными схемами.
- Более высокая стоимость комплектующих.
- Сложность монтажа для непрофессионалов.
- Необходимость тщательного планирования трасс электропроводки.
- Зависимость работы всей цепи от исправности обоих устройств.
Сравнение с альтернативными решениями
Если требуется управлять светом из трех и более точек, проходные выключатели дополняются перекрестными. Современной альтернативой стали умные реле, которые позволяют создавать любые сценарии управления без прокладки множества проводов.
Пример из опыта: В большом загородном доме я заменил классическую схему из трех проходных выключателей на систему с одним реле и беспроводными кнопками. Это позволило избежать штробления стен в уже готовом ремонте и сэкономило около 10 метров дорогого кабеля.
| Параметр | Проходной | Перекрестный | Умное реле |
|---|---|---|---|
| Кол-во точек управления | Только 2 | 3 и более | Неограниченно |
| Расход кабеля | Средний | Высокий | Низкий |
| Сложность схемы | Средняя | Высокая | Низкая/Средняя |
| Стоимость системы | Низкая | Средняя | Высокая |
| Надежность | Очень высокая | Высокая | Зависит от ПО/Сети |
Стоимость и рекомендации по покупке
Средняя цена проходного выключателя зависит от серии и бренда. На стоимость влияют материал клавиши (стекло, пластик, металл) и наличие встроенной подсветки. Рекомендуется покупать устройства в специализированных электротехнических магазинах, чтобы избежать подделок. При проверке качества обратите внимание на четкость хода клавиши и отсутствие люфта в корпусе.
Мнения пользователей и специалистов
Электрики отмечают, что серии среднего ценового сегмента (например, Schneider AtlasDesign) являются оптимальными по соотношению цена/качество. Пользователи часто пишут о том, что установка таких выключателей в спальне радикально меняет бытовые привычки, избавляя от необходимости вставать с кровати для выключения света.
Пример из опыта: После пяти лет эксплуатации серии Legrand Valena я заметил, что контакты не обгорели, а пластик не пожелтел от солнечных лучей в прихожей. В то время как дешевые аналоги в другой комнате начали «залипать» уже через год.
Часто задаваемые вопросы
Можно ли поставить проходной выключатель вместо обычного?
Да, он будет работать как обычный одноклавишный, если использовать только один из выходных контактов.
Можно ли использовать обычный выключатель в паре с проходным?
Нет, схема не будет работать корректно, так как обычный выключатель просто разрывает цепь, не переключая её.
Какой провод лучше использовать для монтажа?
Оптимальным выбором является медный кабель ВВГнг-LS сечением 1.5 мм².
Нужно ли заземление для выключателя?
Заземление подключается к металлическому подрозетнику или корпусу светильника, к самому пластиковому механизму оно не подводится.
Что делать, если свет перестал включаться с одной из клавиш?
Скорее всего, произошел обрыв одной из двух перекидных жил или износ контактов одного из устройств.
Можно ли установить проходной выключатель в ванной?
Да, но только модель со степенью защиты не ниже IP44 и на безопасном расстоянии от воды.
Влияет ли тип лампы на выбор выключателя?
Для LED-ламп малой мощности рекомендуется выбирать механизмы без подсветки, чтобы избежать мерцания в выключенном состоянии.
