Организация освещения в длинных коридорах или многоуровневых домах требует установки нескольких точек управления одной лампой. Монтаж такой системы занимает от 2 до 4 часов на одну точку, а стоимость комплектующих может отличаться на 20-50% в зависимости от бренда. Правильный выбор между проходным или перекрестным выключателем: разница, схемы и монтаж которых определяют комфорт эксплуатации, позволяет избежать лишних затрат на кабель. Грамотный подход к проектированию электропроводки гарантирует безопасность и удобство использования света в любом помещении.
Назначение и особенности систем управления освещением
Проходные механизмы предназначены для управления одной группой светильников из двух разных мест. Такие устройства часто устанавливают в начале и конце коридора или на разных концах лестничного пролета. Перекрестные модели расширяют эту возможность, позволяя добавить третье, четвертое и последующие точки управления. Они работают только в связке с двумя проходными выключателями, которые располагаются по краям цепи. Популярность данных решений обусловлена стремлением к эргономике в частных домах и просторных квартирах.
Технические параметры и принцип функционирования

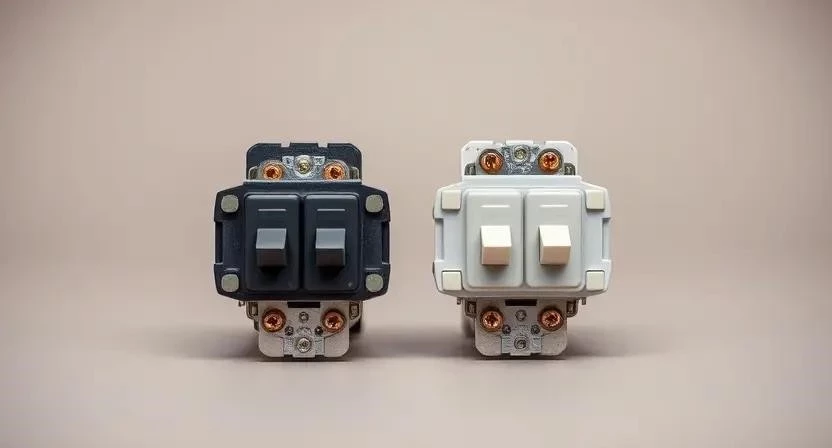

Различие устройств заключается в их внутреннем устройстве и количестве контактов. Проходной механизм имеет три клеммы: одну общую и две выходные, что позволяет перенаправлять фазу по одной из двух линий. Перекрестный вариант обладает четырьмя контактами и работает по принципу перекрестного соединения этих линий, меняя их положение. Это позволяет разрывать или замыкать цепь независимо от состояния предыдущих выключателей в цепочке.
| Характеристика | Проходной выключатель | Перекрестный выключатель |
|---|---|---|
| Количество клавиш | 1 | 1 |
| Количество контактов | 3 | 4 |
| Принцип работы | Переключение между двумя линиями | Перекрестное соединение линий |
| Минимальное число точек | 2 | 3 (в паре с проходными) |
| Основное применение | Малые коридоры, лестницы | Большие залы, длинные коридоры |
Особенности установки и требования к проводке
Сложность монтажа растет пропорционально количеству точек управления. Для проходной схемы требуется прокладка двух дополнительных жил между подрозетниками. При установке перекрестного устройства количество проводов в коробках увеличивается, что требует использования более глубоких подрозетников для удобной коммутации.
Необходимые материалы:
- Медный кабель ВВГнг-LS 3х1.5
- Подрозетники для стен
- Клеммы Wago для соединений
- Изоляционная лента
- Распределительная коробка
- Автоматический выключатель в щиток
- Крепежные саморезы
- Маркировочные бирки для жил

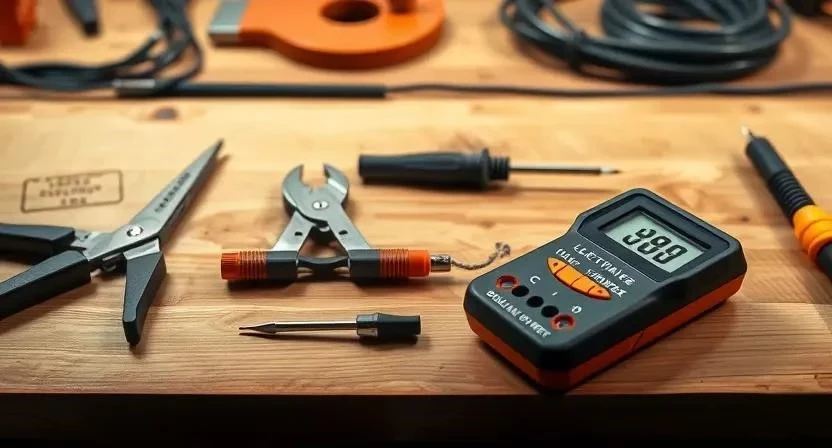

Инструменты для монтажа электрики:
- Индикаторная отвертка
- Стриппер для зачистки изоляции
- Перфоратор с бурами
- Пассатижи или кусачки
- Мультиметр для проверки
- Строительный уровень
- Набор шлицевых и крестовых отверток
Пошаговая технология подключения:
- Полное отключение напряжения в электрощите (10 мин).
- Разметка мест расположения подрозетников на стене (15 мин).
- Бурение отверстий и штробление поверхности под кабель (1-2 часа).
- Фиксация подрозетников в стенах с помощью раствора (30 мин).
- Прокладка медного кабеля от распределительной коробки к точкам (1 час).

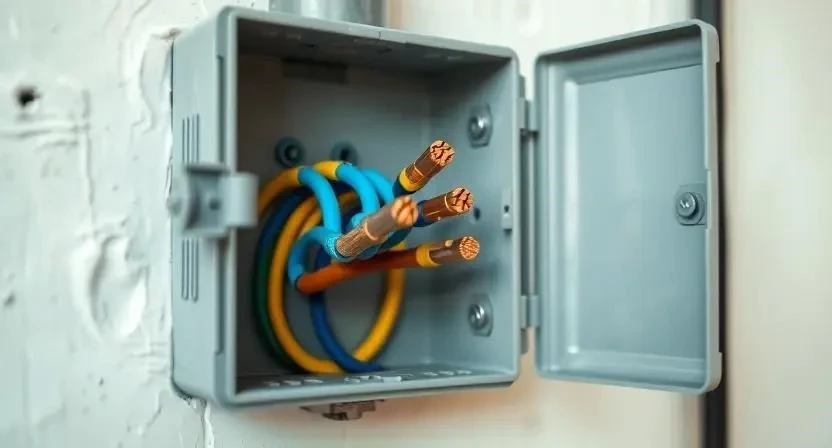

- Зачистка жил и коммутация проводов в коробке (40 мин).
- Подключение механизмов выключателей к клеммам (30 мин).
- Установка декоративных рамок и клавиш (20 мин).
- Проверка целостности схемы с помощью мультиметра (15 мин).
- Подача напряжения и финальное тестирование (10 мин).
Из личного опыта: однажды при монтаже в распределительной коробке перепутали одну из фазных жил. В итоге свет включался только тогда, когда первый выключатель находился в определенном положении, а второй не срабатывал. Это подчеркивает важность маркировки каждого провода.
Срок службы и надежность механизмов
Долговечность устройств зависит от качества используемого пластика и сплава контактов. Медные контакты с серебряным напылением служат дольше, так как меньше подвержены окислению. Регулярная эксплуатация в помещениях с высокой влажностью может привести к быстрому износу механизмов.
Практика показывает, что дешевые пластиковые механизмы в зонах с интенсивным трафиком, например, на лестницах, начинают люфтить уже через год. Рекомендуется выбирать серии с усиленным каркасом.
Эстетические решения и дизайн
Современные серии электроустановочных изделий предлагают широкий выбор дизайна. Механизмы могут быть выполнены из термопластика, стекла или металла. Цветовая гамма варьируется от классического белого до антрацита и золота, что позволяет интегрировать устройства в любой интерьер, будь то лофт или классика.
Финансовые затраты на материалы и работы
Стоимость реализации проекта зависит от количества точек управления и выбранного бренда. Перекрестная схема обходится дороже из-за стоимости самого устройства и большего расхода кабеля.
| Статья расходов | Проходной (на 2 точки) | Перекрестный (на 3 точки) | Примерная стоимость |
|---|---|---|---|
| Механизмы | 2 шт. по 300 р. | 2 проходных + 1 перекрестный | 1200 р. |
| Расход кабеля | 15 метров | 25 метров | 1500 р. |
| Работа мастера | 2000 р. | 3500 р. | 3500 р. |
| Подрозетники | 2 шт. по 50 р. | 3 шт. по 50 р. | 150 р. |
| 4200 р. | 6350 р. | — |
Преимущества и недостатки систем
| Тип устройства | Плюсы | Минусы |
|---|---|---|
| Проходной | Простота схемы, низкая цена, быстрый монтаж | Ограничение управления только двумя точками |
| Перекрестный | Возможность установки любого числа точек | Сложный монтаж, высокая стоимость, больше кабеля |
Критерии выбора под планировку помещения
Выбор конкретного типа устройства напрямую зависит от архитектуры пространства и количества входов в комнату.
| Планировка | Рекомендуемый тип | Кол-во выключателей | Обоснование |
|---|---|---|---|
| Малый коридор | Проходной | 2 | Достаточно двух точек управления |
| Лестничный марш | Проходной | 2 | Управление с верхнего и нижнего этажа |
| Большой холл | Перекрестный | 3 и более | Необходимость управления из разных углов |
| Спальня | Проходной | 2 | Выключатели у двери и у изголовья кровати |
| Гостиная-студия | Перекрестный | 3+ | Зонирование освещения в большом пространстве |
Советы профессионалов по электромонтажу
Опытные электрики рекомендуют использовать только медный кабель с сечением не менее 1.5 мм² для осветительных сетей. Важно устанавливать качественный автоматический выключатель в щитке для защиты от перегрузок. Дизайнеры советуют подбирать цвет рамок под основной тон стен, чтобы устройства были менее заметны.
Совет из практики: всегда используйте цветные маркеры или изоленту для обозначения жил кабеля. Это значительно упрощает поиск неисправности при будущем ремонте.
Частые ошибки новичков:
- Использование кабеля с сечением менее 1.5 мм².
- Отсутствие заземления в схеме подключения.
- Неправильное соединение фазы и нуля в коробке.
- Слабая затяжка винтовых клемм.
- Игнорирование разметки проводов при коммутации.
Меры безопасности: все работы должны проводиться при полностью обесточенной сети. Использование индикаторной отвертки перед касанием проводов обязательно. При работе с электроинструментом следует использовать средства защиты глаз и рук.
Часто задаваемые вопросы
Можно ли заменить один проходной выключатель на обычный?
Да, но в этом случае управление светом останется только из одной точки, а второй механизм станет бесполезным.
Сколько перекрестных выключателей можно добавить в одну цепь?
Количество перекрестных устройств не ограничено, они устанавливаются между двумя обязательными проходными выключателями.
Будет ли работать схема, если использовать разные бренды выключателей?
Технически да, если они соответствуют стандартам подключения, но эстетически рамки и клавиши могут не совпасть.
Чем опасен неправильный монтаж перекрестного выключателя?
Основной риск — короткое замыкание при перепутанных жилах или перегрев контактов из-за плохого зажима проводов.
Нужен ли отдельный ноль для каждого выключателя?
Нет, нулевой провод идет напрямую к светильнику, через выключатели коммутируется только фаза.
Можно ли использовать беспроводные аналоги?
Да, существуют радиореле, которые имитируют работу проходных систем без прокладки дополнительных кабелей.
Как проверить работоспособность схемы без нагрузки?
С помощью мультиметра в режиме прозвонки можно убедиться, что цепь замыкается при переключении клавиш.
