Правильный выбор и установка стабилизатора напряжения: правила и пошаговый монтаж

Обеспечение стабильного электропитания в доме предотвращает выход из строя дорогостоящей бытовой техники и электроники. Процесс монтажа обычно занимает от 3 до 5 часов, а стоимость оборудования существенно зависит от выбранного типа и мощности устройства. Правильный выбор и установка стабилизатора напряжения: правила и пошаговый монтаж позволяют избежать аварийных ситуаций в электросети. Грамотный подход к этой задаче гарантирует долговечность всех подключенных приборов.

Предварительный анализ электросети

Перед закупкой оборудования необходимо провести комплексную оценку состояния проводки. Важно проверить наличие и исправность заземления, так как без него многие современные модели не будут работать корректно или потеряют часть защитных функций. Суммарная мощность всех потребителей рассчитывается путем сложения номиналов всех приборов, которые могут быть включены одновременно. Общее время выполнения работ по установке составляет несколько часов, включая подготовительный этап и финальное тестирование.

Перечень необходимых комплектующих

Для качественного монтажа потребуется набор расходных материалов, обеспечивающих надежное соединение и безопасность.

• Стабилизатор напряжения (согласно расчетной мощности)
• Кабель ВВГнг с сечением, соответствующим нагрузке
• Автоматический выключатель для защиты входной линии
• Клеммники WAGO или винтовые зажимы
• Дюбеля и саморезы для фиксации корпуса
• Изолента или термоусадочные трубки
• Маркировочные бирки для идентификации проводов
• Гофротруба для защиты кабельных трасс

Ниже приведена таблица с примерным расходом и стоимостью основных материалов:

Инструментарий для монтажа

Работа с электричеством требует использования специализированного оборудования для обеспечения точности и безопасности.

• Цифровой мультиметр для замера напряжения
• Набор диэлектрических отверток разных размеров
• Стриппер для аккуратной зачистки изоляции
• Перфоратор с подходящими бурами
• Строительный уровень для ровной установки
• Индикаторная отвертка для проверки фазы
• Пассатижи или кусачки для обрезки жил

Мультиметр позволяет точно определить вольтаж в сети, а стриппер предотвращает повреждение медной жилы при снятии изоляции. Уровень гарантирует, что корпус устройства будет висеть строго горизонтально, что важно для некоторых типов механизмов.

Организация рабочего пространства

Место для установки подбирается с учетом свободного доступа к электрощитку для дальнейшего обслуживания. Обязательно обеспечивается естественная вентиляция, чтобы устройство не перегревалось при высокой нагрузке. Окружающее пространство очищается от горючих материалов и лишних предметов. Безопасность обеспечивается полным отключением питания на время проведения всех манипуляций.

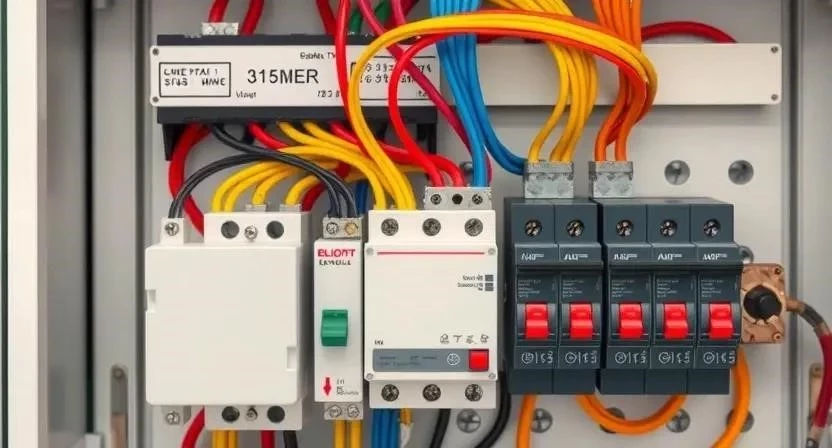

Подготовка места установки

Монтаж начинается с установки кронштейнов или подготовки специальной ниши в электрощите. Все точки подключения проверяются на целостность, а контакты зачищаются от окислов для минимизации электрического сопротивления. Важно убедиться, что поверхность стены или щитка выдержит вес стабилизатора.

Пример из практики: Один раз я устанавливал стабилизатор в очень тесную нишу, из-за чего устройство начало перегреваться уже через час работы при средней нагрузке. Пришлось расширять проем и добавлять вентиляционный зазор в 10 см со всех сторон, чтобы избежать срабатывания тепловой защиты.

Технология установки стабилизатора

Процесс монтажа должен выполняться строго последовательно. Соблюдение каждого этапа гарантирует корректную работу системы.

1. Полное обесточивание сети (15 мин). Отключите главный автоматический выключатель в щитке. Используйте индикаторную отвертку, чтобы убедиться в отсутствии напряжения на всех жилах.
2. Разметка и физический монтаж (30 мин). С помощью уровня отметьте точки крепления. Просверлите отверстия перфоратором и зафиксируйте корпус стабилизатора на дюбеля.
3. Подключение входного кабеля (20 мин). Подведите фазу, ноль и заземление к соответствующим клеммам устройства. Соблюдайте цветовую маркировку проводов.
4. Установка защитного автомата (20 мин). Смонтируйте автоматический выключатель перед стабилизатором. Это защитит устройство от короткого замыкания во внешней сети.
5. Подключение выходных линий (30 мин). Соедините выходные клеммы стабилизатора с потребителями или общим распределительным щитом.
6. Проверка плотности затяжки (15 мин). Еще раз проверьте все винтовые соединения. Плохой контакт ведет к нагреву и возможному возгоранию.
7. Первое включение (10 мин). Подайте питание. С помощью вольтметра на панели устройства или мультиметра проверьте выходное напряжение.
8. Настройка параметров (15 мин). Если модель поддерживает программирование, установите пороги срабатывания и допустимый диапазон вольтажа.
9. Тестирование нагрузки (30 мин). Поочередно включайте бытовые приборы. Следите за реакцией стабилизатора и отсутствием перегрева.
10. Закрытие щитка (10 мин). Уберите лишние провода, закройте крышку электрощитка и проведите финальный визуальный осмотр.

Пример из практики: В одном из проектов я заметил, что одна из клемм была затянута недостаточно плотно. Это привело к искрению при пуске мощного кондиционера, поэтому теперь я всегда перепроверяю затяжку каждого винта дважды с помощью динамометрического ключа или тщательного ручного контроля.

Технические особенности эксплуатации

Температурный режим работы устройства должен поддерживаться в пределах от +5 до +40 градусов Цельсия. Вентиляционные зазоры вокруг корпуса предотвращают преждевременный износ компонентов и срабатывание защиты от перегрева. Особое внимание следует уделить пусковым токам холодильников, стиральных машин и кондиционеров, которые в момент старта могут превышать номинальный ток в 3-5 раз. Мощность стабилизатора должна учитывать эти пиковые нагрузки.

Типичные ошибки при монтаже

Несоблюдение технологии установки может привести к поломке оборудования или аварии в сети.

1. Неправильный расчет суммарной мощности, что ведет к постоянной перегрузке.
2. Игнорирование системы заземления, что опасно для пользователя и электроники.
3. Применение кабеля с недостаточным сечением, вызывающее падение напряжения.
4. Перепутывание фазного и нулевого проводников при подключении.
5. Установка устройства в непроветриваемом помещении или закрытом шкафу.
6. Отсутствие предохранительного автомата на входе в систему.
7. Использование некачественных или разболтанных клеммных соединений.

Финансовые расчеты

Стоимость реализации проекта зависит от класса выбранного устройства. Релейные модели являются наиболее бюджетными, в то время как инверторные стоят значительно дороже, но обеспечивают идеальную точность.

Пример из практики: Клиент хотел максимально сэкономить на услугах мастера, но в итоге решил вложить эти деньги в более мощный инверторный стабилизатор. В результате система работает практически бесшумно и надежнее, чем если бы он купил дешевую модель и нанял специалиста.

Обслуживание устройства

Периодически следует проверять плотность затяжки контактов, так как от вибраций и перепадов температур они могут ослабнуть. Очистка корпуса и вентиляционных отверстий от пыли с помощью сжатого воздуха продлевает срок службы компонентов. Регулярный контроль индикации ошибок на дисплее позволяет вовремя заметить критические сбои в электросети и обратиться в сервис.

Сравнение с аналогами

Существуют различные способы защиты сети, каждый из которых имеет свои особенности. Реле напряжения просто отключает питание при выходе вольтажа за границы нормы, тогда как стабилизатор активно корректирует его. ИБП (источники бесперебойного питания) дополнительно обеспечивают резервную энергию от батарей.

Ответы на частые вопросы

Можно ли ставить стабилизатор на всю квартиру? Да, при условии, что мощность устройства превышает суммарную мощность всех приборов с запасом 20-30%.

Что делать, если стабилизатор часто щелкает? Это нормальная работа релейных моделей при колебаниях напряжения. Если щелчки стали слишком частыми, проверьте стабильность входящей сети.

Нужен ли отдельный автомат для стабилизатора? Да, установка отдельного автомата на входе обязательна для защиты устройства от коротких замыканий.

Как рассчитать мощность с запасом? Сложите мощность всех приборов и умножьте сумму на коэффициент 1.3, чтобы учесть пусковые токи.

Поможет ли стабилизатор при полном отсутствии света? Нет, стабилизатор не является источником питания. Для этих целей нужен ИБП.

Можно ли подключать стабилизаторы последовательно? Это не рекомендуется, так как может вызвать конфликт систем управления и привести к поломке.

Какой тип стабилизатора самый тихий? Инверторные модели работают практически бесшумно, так как в них нет механических реле или приводов.

Влияет ли стабилизатор на счетчик электроэнергии? Само устройство потребляет небольшое количество энергии для работы своих схем, что может незначительно отразиться на показаниях.
