Организация резервного электропитания в частном доме требует точного соблюдения технических норм и правил электробезопасности. Среднее время выполнения монтажных работ составляет от 6 до 10 часов, а стоимость необходимых комплектующих варьируется в зависимости от мощности оборудования. Правильное подключение генератора к домашней сети самостоятельно позволяет обеспечить стабильную работу электроприборов при отключении основного питания. Данный процесс включает в себя установку переключающего устройства и прокладку защищенных кабельных линий.
Особенности подготовки и техника безопасности
Электромонтажные работы относятся к категории повышенной сложности и требуют базовых навыков работы с электрическими цепями. Основной акцент при выполнении задачи делается на полном обесточивании сети перед началом любых манипуляций с щитком. Важно учитывать нормы ПУЭ для предотвращения коротких замыканий и поражения током. Безопасность обеспечивается использованием сертифицированных материалов и проверкой всех соединений перед подачей напряжения.
Перечень необходимых материалов
Для реализации схемы подключения подбираются компоненты, соответствующие расчетной нагрузке сети. Основным элементом выступает реверсивный рубильник, который исключает подачу тока из генератора обратно в общую сеть.
- Медный кабель ВВГнг (сечение зависит от мощности)
- Реверсивный рубильник (переключатель ввода)
- Автоматический выключатель защиты
- Наконечники НШВИ для обжима жил
- Гофрированная труба для защиты кабеля
- Изолента ПВХ
- Клеммники винтовые
- Монтажный короб из ПВХ
| Материал | Характеристика/Сечение | Количество | Примерная цена за ед. | |
|---|---|---|---|---|
| Кабель ВВГнг 3х2.5 | Медный, негорючий | 20 м | 120 руб. | 2400 руб. |
| Реверсивный рубильник | 2-полюсный, 32А | 1 шт. | 2500 руб. | 2500 руб. |
| Автомат защиты | 16А, тип C | 1 шт. | 400 руб. | 400 руб. |
| Гофра ПВХ | Диаметр 20 мм | 20 м | 30 руб. | 600 руб. |
| Набор наконечников | Под 2.5 мм2 | 1 уп. | 300 руб. | 300 руб. |
Инструментарий для электромонтажа
Правильный подбор инструментов ускоряет процесс установки и гарантирует надежность всех электрических контактов. Для зачистки проводов рекомендуется использовать стриппер, чтобы не повредить жилу кабеля.
| Инструмент | Назначение | Статус | Примерная цена |
|---|---|---|---|
| Мультиметр | Проверка напряжения и целостности цепи | Обязательно | 1500 руб. |
| Стриппер | Снятие изоляции с проводов | Желательно | 800 руб. |
| Набор отверток | Затяжка клемм и винтов | Обязательно | 1200 руб. |
| Перфоратор | Монтаж коробов и гофры в стены | Обязательно | 5000 руб. |
| Кусачки/Бокорезы | Обрезка кабеля и проводов | Обязательно | 600 руб. |
Организация места установки
Место для размещения генератора выбирается с учетом необходимости притока свежего воздуха и эффективного отвода выхлопных газов. Вентиляция должна быть беспрепятственной во избежание перегрева двигателя. Окружающие поверхности защищаются от возможных брызг топлива или масла. Пространство вокруг электрощитка полностью освобождается для обеспечения комфортного доступа к автоматическим выключателям.
Подготовка поверхности и трассировка

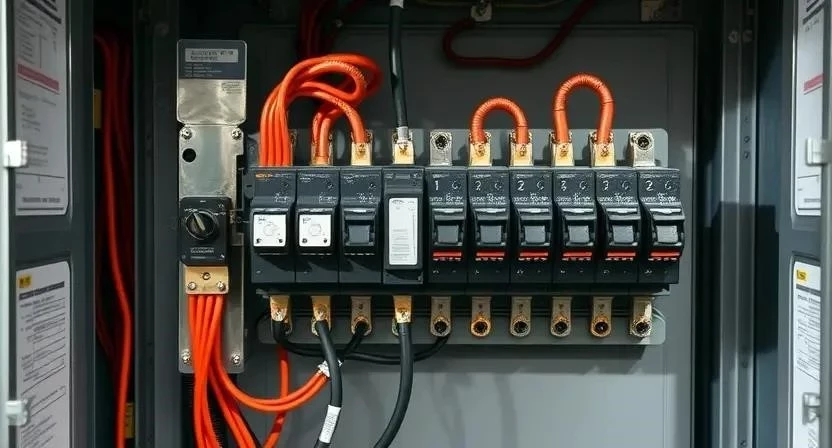

Первым этапом становится очистка зон прокладки кабелей от пыли, грязи и посторонних предметов. Внутри электрощита освобождается необходимое место для установки реверсивного рубильника и дополнительного автомата. Трассы прокладки проводов размечаются с учетом кратчайшего пути и обхода препятствий. Перед началом непосредственного монтажа проводится финальная проверка готовности всей системы к подключению.
Технология монтажа по шагам
Процесс интеграции генератора в сеть требует строгого соблюдения последовательности действий. Однажды при монтаже я заметил, что недостаточно затянул клемму рубильника, что привело к искрению при первом запуске — всегда тщательно проверяйте затяжку винтов.
- Выбор и установка реверсивного рубильника в электрощите (1 час).
- Монтаж кабельной линии от места установки генератора к щитку в гофре (2-3 часа).
- Подключение фазного и нулевого проводов к соответствующим клеммам (30 мин).
- Установка защитного автомата для предотвращения перегрузок (30 мин).
- Организация контура заземления для обеспечения безопасности (1-2 часа).
- Подключение выводов к распределительной панели дома (40 мин).
- Проверка целостности всех соединений и отсутствия короткого замыкания (20 мин).
- Тестовый запуск генератора без подключения нагрузки (15 мин).
- Проверка выходного напряжения с помощью мультиметра (10 мин).
- Последовательное подключение основных потребителей электроэнергии (20 мин).
- Финальное тестирование всей системы под полной рабочей нагрузкой (30 мин).
Рекомендую использовать маркировку проводов разным цветом, так как в большом щитке легко перепутать фазу с нулем. Также стоит помнить, что при обходе препятствий расход кабеля увеличивается. Столкнулся с проблемой короткого кабеля из-за сложной трассировки; всегда берите запас провода с учетом всех изгибов.
Технические нюансы эксплуатации
Температурный режим в месте установки должен соответствовать техническому паспорту агрегата. Высокая влажность воздуха может привести к окислению контактов и снижению проводимости. Перед подачей нагрузки на сеть генератору требуется время для прогрева двигателя до рабочих температур. Сечение медного кабеля подбирается строго исходя из максимальной мощности установки и длины линии во избежание падения напряжения.
Распространенные ошибки при монтаже
Несоблюдение правил электромонтажа может привести к выходу из строя бытовой техники или возникновению пожара.
- Попытка подключения без переключателя, что вызывает обратный ток в общую сеть.
- Неправильное или полное отсутствие заземления корпуса генератора.
- Использование слишком тонкого кабеля, не выдерживающего расчетную нагрузку.
- Отсутствие защиты от перегрузок в виде автоматических выключателей.
- Игнорирование требований ПУЭ при прокладке кабельных трасс.
Расчет стоимости реализации
Финансовые затраты зависят от выбранного бренда комплектующих и сложности прокладки кабеля.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы и кабель | 6500 | 6500 | 0 |
| Работа по монтажу | 0 | 8000 | 8000 |
| Настройка и запуск | 0 | 2000 | 2000 |
| Расходные материалы | 500 | 500 | 0 |
| 7000 | 17000 | 10000 |
Регламент обслуживания после установки
Регулярный осмотр всех электрических контактов предотвращает их окисление и ослабление зажимов. Обслуживание самого генератора проводится строго по графику производителя. Проверка изоляции кабельных линий осуществляется один раз в год с помощью мегомметра. В зимний период необходимо использовать специализированное масло и обязательно прогревать двигатель перед переключением нагрузки.
Сравнение способов подключения
Существует несколько вариантов интеграции резервного источника питания в домашнюю сеть, каждый из которых имеет свои особенности.
| Критерий | Ручной переключатель | Система АВР | Переносные удлинители |
|---|---|---|---|
| Сложность монтажа | Средняя | Высокая | Низкая |
| Скорость ввода | Ручная | Автоматическая | Ручная |
| Стоимость | Низкая | Высокая | Минимальная |
| Надежность | Высокая | Очень высокая | Низкая |
| Удобство | Среднее | Максимальное | Низкое |
Ответы на частые вопросы
Разъяснение технических деталей помогает избежать ошибок при эксплуатации системы.
- Какое сечение провода выбрать? — Для большинства частных домов используется медный кабель 2.5 мм2 или 4 мм2.
- Можно ли подключать кондиционеры? — Только если мощность генератора позволяет выдержать пусковые токи компрессора.
- Насколько важно заземление? — Это критически важно для защиты людей от поражения током при пробое изоляции.
- Как выбрать мощность рубильника? — Номинал рубильника должен быть равен или выше максимального тока вашего вводного автомата.
- Как часто проверять контакты? — Рекомендуется проводить ревизию затяжки клемм раз в полгода.
- Нужен ли стабилизатор напряжения? — Желателен, если генератор не имеет встроенного AVR (автоматического регулятора напряжения).
- Можно ли использовать алюминиевый провод? — Крайне не рекомендуется из-за его хрупкости и склонности к окислению.
