Рубильники, пакетные выключатели, кнопки. устройство, обозначение, принцип действия, схемы включения

Запуск мотора с реверсным ходом

Для функционирования отдельного оборудование необходимо, чтобы двигатель мог вращаться как влево, так и вправо.

Схема подключения для такого варианта содержит два МП, кнопочный пост либо отдельные три клавиши — две стартовые «Вперед», «Назад» и «Стоп».

Для реализации этого варианта в схему с одним МП добавляют еще одну сигнальную цепь. В нее входит клавиша SB3, МП КМ2. Немного изменена и силовая часть

От к.з. силовую цепь защищают контакты нормально замкнутые КМ1.2, КМ2.2.

Подготовку схемы к работе осуществляют следующим образом:

  1. Включают АВ QF1.
  2. На силовые контакты МП КМ1, КМ2 поступают фазы А, В, С.
  3. Фаза, которая снабжает цепь управления (А) через SF1 (автомат защиты сигнальных цепей) и клавишу SB1 «Стоп» подается на контакт 3 (клавиши SB2, SB3), контакт 13НО (МП КМ1, КМ2).

Далее схема работает по алгоритму, зависящему от направления вращения мотора.

Управление реверсом двигателя

Вращение начинается при задействовании клавиши SB2. При этом фаза А через КМ2.2 подается на катушку МП КМ1. Начинается включение пускателя с замыканием нормально разомкнутых контактов и размыканием нормально замкнутых.

Замыкание КМ1.1 провоцирует самоподхват, а за смыканием контактов КМ1 следует подача фаз А, В, С на идентичные контакты обмоток двигателя и он начинает вращение.

Перед запуском мотора в противоположном направлении необходимо остановить заданное прежде вращение посредством кнопки «Стоп». Для кручения в обратном направлении стоит только при помощи пускателя КМ2 поменять дислокацию каких-то двух питающих фаз

Предпринятое действие разъединит цепь, на дроссель КМ1 перестанет подаваться управляющая фаза А, а сердечник с контактами, посредством возвратной пружины, восстановится в исходном положении.

Контакты разъединятся, на двигатель М прекратится подача напряжения. Схема будет пребывать в ждущем режиме.

Запускают ее путем нажатия на кнопку SB3. Фаза А через КМ1.2 поступит на КМ2, МП, сработает и через КМ2.1 окажется на самоподхвате.

Далее, МП посредством контактов КМ2 поменяет фазы местами. В результате двигатель М изменит направление вращения. В это время соединение КМ2.2, находящееся в цепи, питающей МП КМ1, рассоединится, не допуская включения КМ1 пока функционирует КМ2.

Работа силовой схемы

Ответственность за переключение фаз для перенаправления вращения двигателя возложена на силовую схему.

Провод белого цвета заводит фазу А на левый контакт МП КМ1, затем через перемычку заходит на левый контакт КМ2. Выходы пускателей также объединены перекрестной перемычкой и далее через КМ1 на первую обмотку поступает фаза А двигателя

При срабатывании контактов МП КМ1 на первую обмотку поступает фаза А, на вторую обмотку — фаза В, а на третью — фаза С. При этом мотор вращается влево.

Когда срабатывает КМ2, передислоцируются фазы В и С. Первая попадает на третью обмотку, вторая — на вторую. Изменений по фазе А не происходит. Двигатель начнет вращаться вправо.

Что такое пакетный выключатель и где он используется

Пакетный выключатель — наиболее простая разновидность приборов для выключения/включения электроэнергии. Это рубильник, знакомый еще с советских времен на вводе в квартиру в распредщитке. Часто также применяют в электроустановках, пультах управления, где затребован ручной принцип управления. Для домов устройство позиционируется как менее современное, без функции защиты проводки, автообесточивания при перегрузках. Все же, пакетники свои задачи выполняют, поэтому до сих пор их можно встретить в электрощитках домов. Заменяются на современные и компактные, с функцией защиты автоматические выключатели (АВ).

Управление двумя системами освещения с трех мест

Двухклавишный переключатель проходной бывает перекрестным. Он устанавливается в комплекте. То есть в него входят еще и два двухклавишных концевых выключателя, если требуется управлять освещением с трех точек. У него будет 4 входа и 4 выхода.

Монтаж производится следующим образом:

  1. Для монтажа схемы стандартной коробки диаметром 60 мм не хватит. Поэтому ее размер должен быть больше. Или нужно последовательно установить 2-3 шт. обычных.
  2. Для подключения выполняется 12 подсоединений проводов. Для этого понадобится прокладка 4 трехжильных кабелей. Здесь следует правильно выполнять маркировку жил. К двум концевым выключателям подходит по 6 контактов, а к перекрестному — 8.
  3. К ПВ1 подключается фаза. После нужно сделать необходимые соединения. На тыльной стороне устройства изображена схема проходного переключателя двухклавишного. Она должна правильно сочетаться с внешними подключениями.
  4. ПВ2 подключается от светильников.
  5. Четыре выхода ПВ1 подключаются к входам перекрестного выключателя, а затем его выходы соединяются с 4 входами ПВ2.

Полезные советы

Иногда подключение автоматического выключателя связано с правильным проведением некоторых нюансов всего процесса. А именно подсоединением проводов к прибору

На что необходимо обязательно обратить внимание?

У каждой модели есть свои требования относительно сечения вставляемого провода и длины изоляционной оболочки

Это обязательно указывается в паспорте изделия.
Чаще всего зачищать провод надо на длину от 0,8 до 1,0 см.
Важно понимать, что ставить провод с изоляцией в зажим недопустимо, потому что диаметр изоляции больше диаметра самой жилы, поэтому контакт между зажимом и жилой или будет слабым, или будет полностью отсутствовать.
Фиксация провода в автомате производится винтом, который закручивается отверткой. После фиксации необходимо проверить качество зажима, для этого сам провод надо слегка подергать.
Если для подключения автомата используется многожильный проводник, то на его конец лучше всего надеть наконечник.

Назначение пакетных выключателей

Пакетный выключатель это ручной аппарат, который предназначен для коммутации (включения/отключения) небольших нагрузочных токов. Пакетники применяются в электрических сетях переменного тока до 660 В и постоянного – до 440 В.

Устанавливают их на панелях распределительных щитов, а также в шкафах как вводные выключатели.

Пакетный выключатель представляет собой приспособление для коммутации электрического тока в сетях. Он имеет ручной привод с переключающим устройством в виде изоляционной платы, на которой закреплены изолированные друг от друга подвижные контакты и неподвижные контакты с клеммами.

Для того чтобы включить или отключить пакетный выключатель необходимо повернуть его рукоятку на 90°. Данная манипуляция фиксирует подвижные контакты в нужном положении с помощью пружинного механизма.

Благодаря наличию фиксирующих выступов, ограничивающих разворот пружинного механизма и вместе с ним подвижных контактов, пакетный выключатель имеет четкую фиксацию положений при повороте рукоятки на 90°.

В зависимости от степени защиты, пакетные выключатели классифицируют на три типа изготовления:

Пакетный выключатель открытого исполнения предназначен исключительно для установки в сухих не запыленных помещениях с отсутствием вероятности пожара и других защищенных местах (щиты, ящики, ниши), препятствующих случайному прикосновению к неподвижным контактам.

Защищенное исполнение пакетного выключателя подразумевает наличие пластмассовой оболочки. Она защищает пакетник не только от случайного прикосновения, но и от попадания посторонних предметов на токоведущие части.

Герметическое исполнение пакетника реализовано путем его защиты алюминиевым или пластмассовым корпусом, который препятствует попаданию влаги внутрь него.

Структурное обозначение пакетников

Сокращенно пакетные выключатели обозначаются буквами ПВ, а переключатели – ПП. Цифра, следующая за сокращением – число полюсов, а после дефиса – отключаемый ток в амперах при напряжении 220 В.

По виду крепления пакетные выключатели выпускаются в следующих исполнениях:

  1. I) крепление пакетника размещается за панелью толщиной до 4 мм и выполняется передней скобкой, внешние провода подсоединяются сзади;
  2. II) крепление размещается за панелью толщиной до 24 мм и выполняется передней скобкой, внешние провода подсоединяются так же сзади;
  3. III) крепление размещается внутри шкафа и выполняется задней скобкой, внешние провода подсоединяются спереди;
  4. IV) крепление осуществляется за корпус.

Конструкция пакетного выключателя состоит из двух главных узлов: механизма переключения и контактной системы. В зависимости от числа рабочих полюсов (1-4) он имеет в своем составе несколько коммутационных пакетов.

Отдельный пакет содержит подвижные и неподвижные соединения с фибровыми шайбами, которые способствуют гашению дуги. Подвижные пружинящие контакты расположены на поворотном штыре.

Он в свою очередь выполнен из изолирующего материала, при повороте которого происходит фиксация по 90 градусов за каждый оборот. Неподвижные контакты, имеющие вид ножей, расположены в пластмассовых шайбах.

Похожие материалы на сайте:

Пакетные выключатели и переключатели

Пакетные выключатели

Пакетные выключатели (рис. 16) служат для включения и отключения электрических цепей постоянного и переменного тока до 100 А при напряжении 220 В и до 60 А — при напряжении 380 В.

Пакетные выключатели и переключатели значительно компактнее рубильников. Пакетные выключатели монтируются с выводом на панель только рукоятки, что обеспечивает безопасность работы обслуживающего персонала.

Пакетный выключатель состоит из переключающего механизма и контактной группы; клеммы, несколько неподвижных контактов выступают из корпуса. Подвижные контакты находятся внутри корпуса на втулке квадратного сечения, выполненной из изоляционного материала. Корпус набирается из изоляционных шайб, соединенных между собой стягивающими шпильками. Подвижные контакты поворачиваются рукояткой через пружинный механизм быстрого переключения.

При повороте рукоятки вначале заводится пружина механизма быстрого переключения. Когда усилие, действующее от рукоятки на фигурную шайбу, возрастает до определенной величины, шайба очень быстро поворачивается на четверть оборота до следующего упора в верхней крышке.

Упоры в крышке расположены под углом °. Втулка квадратного сечения, на которой укреплены подвижные контакты, соединена с фигурной шайбой. Одновременно с быстрым поворотом фигурной шайбы происходит поворот подвижных контактов. Последние укреплены в пластинах из фибры, которые выполняют функцию направляющих и обеспечивают быстрое гашение возникающей дуги.

Рис. 16.Устройство пакетного выключателя Фибра под воздействием высокой температуры выделяет большое количество газов. Давление их увеличивается, в результате чего происходит движение газов через щели пакета. Свежий, неионизированный воздух, поступающий внутрь выключателя, способствует быстрому гашению дуги.

Пакетные выключатели

выпускают на токи 10 и 25 А при напряжении 220 В в одно-, двухи трехполюсном исполнениях. Последние применяют для включения трехфазных асинхронных двигателей (например, в универсальных приводах).

В трехполюсном пакетном выключателе

три подвижных контакта расположены между четырьмя изоляционными шайбами. Эти же пакетные выключатели могут применяться и при напряжении 380 В, но допустимая величина тока для них снижается соответственно до 6 и 15 А.

При номинальных величинах тока и напряжения и коэффициенте мощности 8,0 пакетные выключатели выдерживают 20 тысяч переключений. Частота переключений не должна превышать 300 в час.

Для удобства подключения проводов неподвижные контакты расположены не по образующей, а сдвинуты относительно друг друга. Клеммы одного контакта расположены между одними и теми же шайбами диаметрально противоположно. Провода от приемника принято подключать к клеммам, расположенным по разные стороны шпилек.

Поворачивая рукоятку пакетного выключателя на °, можно включать и отключать приемник. Из четырех положений рукоятки пакетного выключателя два соответствуют включенному и два отключенному состоянию приемника.

Что такое пакетный выключатель и для чего он нужен?

Из-за своей недолговечности (сгорает при перепадах напряжения), его стали все реже применять для бытовых нужд, однако в производственных целях применение пакетника вполне актуально.

В этой статье мы рассмотрим устройство, назначение и принцип работы пакетного выключателя.

Конструкция

Данный аппарат получил название из-за особенности своей конструкции. Однотипные коммутационные элементы набраны на одну ось и представляют собой единое устройство. На картинке ниже представлена конструкция дискового выключателя пакетного типа.

Корпус из электроизоляционного материала, с пазами для неподвижных электрических контактов, оснащен камерами дугогашения. В центре подвижная шайба из изоляционного материала, с расположенными на ней ножами электродами. Несколько таких элементов располагаются на одной оси, с помощью которой и приводится аппарат в действие.

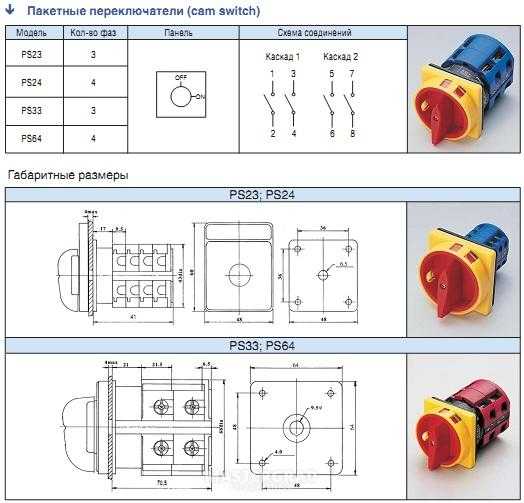

Ниже на рисунке представлен еще один тип пакетных переключателей — кулачковый, или как его еще называют галетный. Электроизоляционный корпус с расположенными на нем неподвижными и подвижными контактами, подпираемыми пружинами и располагаемые на направляющих изоляторах, которые упираются в подвижную фигурную шайбу, с углублениями под направляющие штырьки.

Подробнее об устройстве пакетника вы можете узнать из данного видео:

Принцип действия

Рассмотрим, как работает пакетный выключатель. Итак, оператор, поворачивая рукоятку, приводит в действие подвижные шайбы. Они в свою очередь, передают движение на контактную группу, в результате чего происходит переключение, контакты размыкаются или замыкаются, в зависимости от начального положения.

Дисковые пакетные выключатели имеют два положения рубильника: включено и выключено. Кулачковый переключатель возможно «запрограммировать» и переключение контактов будет зависеть от положения самого переключателя.

Назначение

Выключатель нагрузки — он же дисковый рубильник, из-за одновременной работы набранных в один корпус коммутаторов часто используют как силовой элемент для отключения нагрузки, электрических машин, силовых цепей. Также пакетник нужен для переключения нагрузки от одной питающей цепи к другой (аварийный ввод резерва).

Кулачковый пакетник используется как управляющий переключатель оперативных цепей. Он подает питание на цепи управления в зависимости от положения переключателя, включая и отключая элементы управления.

Область применения

На картинке представлены основные типы пакетных выключателей:

Вы их могли видеть в электрических ящиках и подъездных щитах (выключатели нагрузки). Некоторые модели снабжаются прозрачными смотровыми окошками для визуального наблюдения за состоянием контактов, что позволяет удостоверится в правильном расположении устройства.

Пакетники применяются в пультах управления, оперативного переключения, в подстанциях для снятия показаний величин с удаленной линии, оперативным персоналом.

Помимо этого пакетные выключатели используют в кабинах машинистов электросиловых агрегатов: краны, экскаваторы и прочие механизмы.

С помощью такого переключателя машинист устанавливает скорость и направление вращения силового агрегата, выбирает режим работы, с помощью замыкания группы контактов отвечающего за данный параметр, участок схемы.

Часто на линейных схемах механизмов можно увидеть такое обозначение — командоконтролер. Это положение группы контактов в пакетном переключателе, для управления механизмов путем подачи в определенном порядке на схему управления питания. Для наглядности работы разберем схему управления двухскоростным электродвигателем.

На картинке изображена часть схемы переключения обмоток двигателя звезда-треугольник. Кулачковый рубильник — командоконтролер, обозначен буквами SM.

 В положении 1 происходит подача питания на схему, реле KV становится на самоподхват, подавая питание в оперативные цепи не зависимо от расположения ключа контролера. В положении 2 происходит подача на катушку пускателя КМ1, который запускает двигатель по схеме треугольник.

Более детальные обзоры пускателей и способов управления мы рассматривали в других наших статьях. Теперь вы наверняка знаете больше о назначении, принципе работы и устройстве пакетного выключателя!

Будет полезно прочитать:

  • Виды релейной защиты
  • Как подключить тепловое реле
  • Проверка чередования фаз

Что представляет собой пакетный выключатель?

Пакетники – это приборы, предназначенные для коммутации (т.е. включения и выключения) небольших нагрузочных токов. Их подключают к электросетям постоянного и переменного тока 440-660 В.

Приборы трудно назвать удобными, поскольку в их устройстве не предусмотрены системы автоматического обесточивания в случае перегрузок.


Устройства незаменимы на подстанциях. Спецперсонал применяет их, чтобы учитывать показания приборов. Также пакетники устанавливают для удобства работы машинистов электросиловых агрегатов

Помимо отсутствия защитной автоматики, устройства имеют еще один существенный недостаток: они быстро ломаются при частых перепадах напряжения. По этой причине их стали использовать гораздо реже.

Но все-таки рано говорить о неактуальности пакетников, пока они дешевы, а их коммутационный ресурс удовлетворителен. Приборы по-прежнему удобны для применения в распределительных щитках и пультах управления.


С пакетниками возникают проблемы из-за невозможности автоотключения от сети в случае необходимости. Если нагрузки даже незначительно превышают допустимые, прибор выходит из строя

В подъездах многоэтажек уже давно не ставят пакетные выключатели. Их заменили на современные двухполюсные автоматы, отличающиеся лучшей износостойкостью, долговечностью и большей пропускной способностью тока. Новые приборы подсоединяют к электросети каждой отдельной квартиры, а не подъезда.

Устройство и принцип работы

Конструкция пакетного электрического аппарата проста и надёжна. Пакетный выключатель состоит из следующих деталей заключенных в корпусе прибора (см. рис.1):

  • пружинного механизма переключения, обеспечивающего скачкообразный процесс включения/выключения;
  • неподвижных контактов, расположенных по кругу;
  • подвижных контактов в форме ножей;
  • пакета искрогасительных шайб.

Клеммы неподвижной группы контактов находятся с внешней стороны корпуса. К ним подсоединяются провода. Подвижные контакты расположены на изоляционной втулке квадратного сечения, которая приводится в действие пружинным механизмом, накапливающим энергию от усилия, приложенного к рукоятке.

Рукоятка выключателя может занимать 4 положения. Два из них соответствуют позиции «Включено», а другая пара – положению «Отключено».

Пакетные переключатели по конструкции очень схожи с выключателями, но в отличие от них имеют только одно положение рукоятки в отключённом состоянии. Все остальные положения (их может быть несколько) соответствуют разным способам коммутации.

Клеммы пакетника, соединённые с неподвижными контактами, расположены на корпусе выключателя так, чтобы удобно было подсоединять провода. Достигается это следующим образом: контакты сдвигаются относительно друг друга, а клеммы от каждого контакта располагаются диаметрально противоположно. Таким образом, провода, идущие от сети, подключаются с одной стороны, а нагрузка – с другой.

Промышленность поставляет на рынок однополюсные, двухполюсные, трёх- и четырёхполюсные пакетные выключатели. Их строение отличается количеством контактов в одной контактной группе и, соответственно, числом искрогасительных шайб.

На рисунке 2 показаны схемы разных типов переключателей.

Бывают выключатели открытого и закрытого типа. В открытых пакетных выключателях отсутствует защитный корпус. Такие устройства применяются для коммутации безопасных напряжений и обязательно в помещениях.

Защищённые пакетники закрытого типа оборудованы пластиковым либо алюминиевым корпусом. Устройства хорошо защищены от пыли, а их клеммы прикрыты от прикосновений. Их можно устанавливать в помещениях вне щитовой.

Герметичные модели (см. см. рис. 3) находятся в герметичных корпусах из негорючего, противоударного пластика. Этот класс защиты позволяет монтаж устройств даже на открытом пространстве.

Принцип работы

Усилия от рукоятки передаются на пружинный механизм выключателя. Пружина, взаимодействующая с фигурной шайбой, заводится. В определённый момент её энергия высвобождается, резко поворачивая шайбу, увлекающую за собой втулку с подвижными контактами. Сделав четверть оборота, шайба останавливается на одном из упоров, расположенных на верхней крышке. Подвижные контакты, в зависимости от положения рукоятки, замыкают, либо размыкают контакты.

Благодаря тому, что контакты укреплены в фибровых пластинах, испаряющихся при искрообразовании, происходит быстрое гашения дуги продуктами испарения. Кроме того, пластины из фибры также выполняют функции направляющих, обеспечивая точную траекторию движения контактов.

Одно- и двухполюсные пакетные выключатели рассчитаны на напряжения 220 В и нагрузки от 10 до 25 А. Трёхполюсные выключатели выдерживают разницу потенциалов на уровне 380 В, но токовые нагрузки для них снижены – до 6 либо 15 А, в зависимости от модели выключателя.

Срок службы пакетного выключателя зависит от условий его работы. На количество циклов влияют параметры номинальных токов и напряжений. Качественные зарубежные переключатели, работающие в щадящих режимах, достигают предела 20000 коммутаций, при условии, что частота переключений составляет меньше 300 операций в час.

Что такое пакетный выключатель: виды, назначение, характеристики, устройство и применение выключателя пакетного типа (115 фото)

Как это неудивительно, но многие люди не имеют представления, как выглядит пакетный выключатель, хотя на самом деле неоднократно на него натыкались. Во времена СССР подобным оборудованием оснащали все здания. Оно выполняло задачу рубильника, включая и отключая при необходимости подачу электрического тока.

Сегодня популярна замена пакетных выключателей на более современные автоматы. Но в некоторых квартирах и домах до сих пор можно встретить пакетники.

Назначение пакетного выключателя

Назначение пакетника:

  • распределение электрического тока;
  • полное отключение электроэнергии в квартире или подъезде.

Пакетный выключатель отличается от дифференциального аналога невозможностью его отключения от сети. Небольшие перегрузки могут вывести его из строя.

В былые времена подобными компактными приспособлениями оснащали каждое жильё, поскольку отсутствовали альтернативные способы контролирования поступающего тока.

На сегодняшний день электрики предпочитают использовать двух- или трёхполюсный автомат.

Пакетники разработаны для работы в электросетях, где напряжение невелико (не больше 440 В).

Но существуют экземпляры, которые могут работать и при более высокой нагрузке.

Устройство оборудовано рычагом, который даёт возможность вырубить электричество вручную. Схему пакетного выключателя можно без проблем найти в Интернете.

Особенности конструкции

Основными частями пакетника являются контактная группа и переключающееся устройство. Эти два элемента совместно с подвижными контактами помещены в один корпус. В состав приспособления также входят стационарные контакты, соединение и разъединение которых происходит при помощи специальной пружины, управляемой рубильником.

Принцип работы пакетного выключателя заключается в следующем: при движении рукоятки совершается завод пружины механизма переключения. Посредством этого фигурная шайба вместе с подвижными контактами поворачивается, замыкая или размыкая контакты. Её поворот ограничивает размещённый в крышке упор.

Достоинства пакетников

Пакетные выключатели имеют следующие преимущества:

  • Небольшие размеры.
  • Быстрота гашения дуги.
  • Лёгкость ухода и эксплуатации.
  • Стойкость к механическим воздействиям.
  • Широкая область использования.

Пакетные выключатели можно использовать вместо выключателей ввода, для управления двигателями, а также в качестве токораспределяющих устройств. С их помощью можно переключать цепи управления.

Разновидности

В зависимости от уровня защиты от воздействия негативных условий окружающей среды выпускают следующие виды пакетных выключателей:

  • открытые;
  • закрытые;
  • герметичные.

Открытые переключатели являются незащищёнными. Их устанавливают в распределительных щитках. Также местом их крепления могут быть металлические ящики. Недостатки таких приборов – чувствительность к пыли, низкая устойчивость к повышенной влажности.

Закрытый пакетник оснащён спецоболочкой, выполняющей роль корпуса. Подобное конструкционное решение делает возможным установку прибора вне электрического щита. Достоинства – устойчивость к грязи, пыли и влажности, безопасность эксплуатации.

Герметичные выключатели делают из сплава алюминия и поливинилхлорида. Плюсы подобных приспособлений – долговечность, прочность, надёжность, влагостойкость, герметичность.

Нюансы подключения

Как же подключить пакетный выключатель? Его компактность позволяет использовать для закрепления устройства в электрическом щите стандартную DIN-рейку. В качестве крепёжных деталей обычно применяют саморезы.

Устанавливая пакетник, следует ориентироваться на его схему подключения. Вам понадобится подсоединить провода к соответствующим клеммам данного оборудования. Это процедура требует сосредоточенности и внимательности. Помните, что у приспособления, сделанного за рубежом, цветовая маркировка проводов может отличаться.

Перед приобретением пакетного выключателя тщательно изучите информацию о нём, попросите у продавца ознакомиться с прилагающимися к изделию документами. Не пытайтесь сэкономить, выбирая товар низкого качества от непроверенных производителей. Это выйдет вам боком.

Рубильник вместо мастер-кнопки

Самое элементарное разделение нагрузок организовывается при помощи дополнительного рубильника в эл.щите. Нет, не такого

Его еще называют выключателем нагрузки.

Схема здесь простейшая, даже отдельного одноклавишника не требуется:

Ошибка №1
Важно, чтобы рубильник при этом был номиналом выше или равен току вводного автомата.

Так как у него нет своей защиты и при превышении нагрузки он попросту сгорит.

Перед отъездом в отпуск вы открываете щитовую, отключаете этот рубильник, не трогая вводной автомат, и спокойно покидаете дом.

При всей своей простоте данная схема имеет один существенный недостаток. Далеко не у всех щитовая расположена прямо возле входной двери.

В частных домах она вообще может быть запрятана в подвале. Представьте себе, выключили вы рубильник и все освещение, а после этого давай выбираться в потемках на улицу.

И так каждый раз при покидании жилища. Тот еще экстрим и удобства.

Расчёт номинала вводного автоматического выключателя

Работоспособность устройств и безопасность электрической сети в жилом доме или квартире напрямую зависит от правильного выбора автоматических выключателей, в том числе вводного устройства. Чтобы рассчитать номинал вводного автомата нужно обладать некоторыми электротехническими знаниями.

Для частного дома 380 В 15 кВт

Чтобы произвести расчет вводного автомата для частного дома, необходимо учесть следующие значения: напряжение в сети (U), мощность (P) всех электрических приборов, которые будут работать в сети, поправочный коэффициент, который учитывает одновременное включение электроприборов и качество электропроводки.

Пример расчета:

Допустим, что сумма мощностей всех электроприборов в жилом доме составляет 15 кВт (эта же мощность в России обычно подводится к частным жилым зданиям) при напряжении 380 В. Чтобы рассчитать ток, используем Закон Ома для электрической цепи:

I=P/U;

I=15000/380 = 39, 47 A.

Вводим поправочный коэффициент. Так как все электрические приборы в доме одновременно включаться не будут и, учитывая старую электропроводку, принимаем значение поправочного коэффициента равное 0,85.

Чем отличается, преимущества и недостатки

Первое, что надо сказать о пакетнике — это ручное устройство, без автоматического срабатывания (отщелкивания с расцеплением контактов при перегрузках, КЗ). Для вкл./выкл. цепи надо вручную поворачивать его рукоять с тугим ходом.

Надо сказать, что конструкция до сих пор остается функциональной, но для жилья она во многом утратила актуальность. С другой стороны, в электроустановках (промышленность, производство, энергетика, станции), где по специфике затребован ручной принцип активации/деактивации оборудования, использование пакетников распространено, является стандартом. В новом жилье такие рубильники не ставят уже давно, вместо них — АВ. Замену, как правило, всегда делают, если проводят ремонт электрокоммуникаций, обновление проводки, щитка.

Отличия пакетника от автоматического выключателя (АВ)

Пакетники заменяют именно автоматическими выключателями. Альтернативы автоматам, как правило, нет. АВ намного современнее с автономным реагированием на перегрузки, а также ими можно управлять вручную: двигать переключатель, смыкая/размыкая цепь, когда нужно, то есть устройство намного универсальнее.

Характеристика Выключатели
Пакетный Автоматический
Функции Только коммутация. Коммутация и защита от перегрузок и токов КЗ.
Конструкция Полностью механическая конструкция разъединения/смыкания контактов цепи, требующая только ручного управления. Проще говоря, принцип работы изделия как у обычных бытовых выключателей освещения. В составе есть два расцепителя:
  • тепловой — отключение при перегрузках, например, если мощности потребителей превышают возможности проводки (ее сечение не соответствует потребляемым кВт);
  • электромагнитный — расцепление (обесточивание) при КЗ на линии, в электроприборах в квартире.
Управление Все управление только ручное. Включение только ручное, и это логично, так как пользователь должен иметь возможность сам активировать источник опасности — сеть. Отключение — и ручное, и автоматическое.
Монтаж К корпусу щитка или к рейке, но обычно только винтами. На DIN планку защелкиванием, а также есть вспомогательные аксессуары для винтовой и иной фиксации.
Возможность других схем (вариантов) переключения Есть, возможны вариации между клеммами. Нет, но этого и не требуется в условиях использования.

Особенности отличий

Главная разница в том, что автомат обладает функцией защиты цепи от КЗ и перегрузок, отключается сам при опасности, а пакетник — это обычный механический выключатель, его принцип ничем не отличается от такового. Ручные рубильники обычно круглые, многогранные, с продольной ручкой, часто имеют ретро дизайн. АВ — это плоская серая пластмассовая коробочка с желтыми, красными, синими и пр. цветов маленькими рычажками (флажками) с ходом вверх/вниз. Старые образцы могут быть кнопочными. Такие коробы удобно размещать модульно — их можно просто и легко добавлять в ряд на DIN-рейку.

При пакетном выключателе, если, например, никого нет дома и некому повернуть рубильник, перегрузка будет действовать, пока окончательно не сгорит проводка, и это может стать причиной пожара всего здания. А при АВ произойдет автоматическое расцепление контактов, разъединение, обесточивание при малейших признаках некорректной работы сети. Максимум, что может произойти — немного перегреется проводка.

Автоматический выключатель защищает проводку от нагрева и плавления, возгорания, под него и сечение жил подбирают следующие ступени защиты в виде автоматики отключения — УЗО, АВДТ. Последние и АВ можно ставить и к пакетнику.

Преимущества и недостатки

Преимущества АВ очевидны — автоматичность, компактность, простота в установке, защита цепи. Минусы пакетника: нет перечисленного, а также рубильники ломаются при частых скачках напряжения, могут выгореть контакты. У АВ такого свойства нет, так как он просто разомкнет цепь, что исключит нагрев аппарата.

Недостатков у АВ по сравнению с пакетниками нет, кроме одного исключения, но оно обусловлено специфичностью среды использования. В электроустановках, на объектах производства и распределения электричества (станции, подстанции) иногда требуется именно ручной способ выкл./вкл. и возможность менять варианты контактов — тогда ручной рубильник незаменим.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Коммуникации
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
