Неправильный монтаж электропроводки становится одной из главных причин возникновения бытовых пожаров. Качественная прокладка сети в стандартной комнате занимает от 2 до 4 дней и требует строгого соблюдения ПУЭ. Стоимость работ существенно варьируется в зависимости от сложности проекта и выбранных комплектующих. Соблюдение правил пожарной безопасности при электромонтаже позволяет исключить риск короткого замыкания и перегрева системы. Грамотный подход к планированию гарантирует долговечность всей электрики.
Особенности подготовки и планирования
Электромонтажные работы относятся к категории повышенной сложности. Для их выполнения требуются профессиональные навыки работы с контрольно-измерительными приборами и глубокое знание ГОСТ. Оценка объема задач позволяет точно рассчитать время: на разводку одной точки уходит около 1-2 часов. Оптимально проводить монтаж в сухом помещении при стабильном освещении. Важно заранее составить схему расположения всех потребителей энергии.
Выбор пожаробезопасных материалов

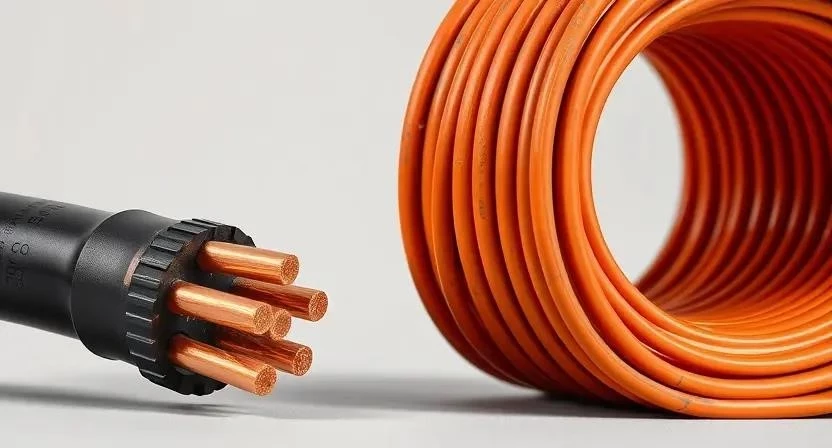

Для минимизации рисков используются исключительно негорючие компоненты. Основным стандартом является кабель ВВГнг-LS, который не поддерживает горение и имеет низкий уровень дымовыделения. Все элементы должны иметь сертификаты соответствия.
- Кабель ВВГнг-LS 3х2.5 для силовых линий
- Кабель ВВГнг-LS 3х1.5 для освещения
- Гофрированная труба ПВХ (негорючая)
- Подрозетники из негорючего пластика
- Распределительные коробки с классом защиты IP
- Автоматические выключатели с четким номиналом
- Устройства защитного отключения (УЗО)
- Клеммники Wago или винтовые зажимы
- Изолента ПВХ или термоусадочные трубки
| Материал | Класс горючести | Расход на м2 (средний) | Цена за ед. | |
|---|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | нг-LS | 3-5 м | 110 руб/м | 4400 руб |
| Гофра ПВХ 20мм | Г1 | 4-6 м | 25 руб/м | 750 руб |
| Подрозетник | Негорючий | 1 шт/точка | 45 руб/шт | 450 руб |
| Автомат (16А) | Негорючий | 1 шт/линия | 350 руб/шт | 1050 руб |
| УЗО (30мА) | Негорючий | 1 шт/группа | 1200 руб/шт | 1200 руб |

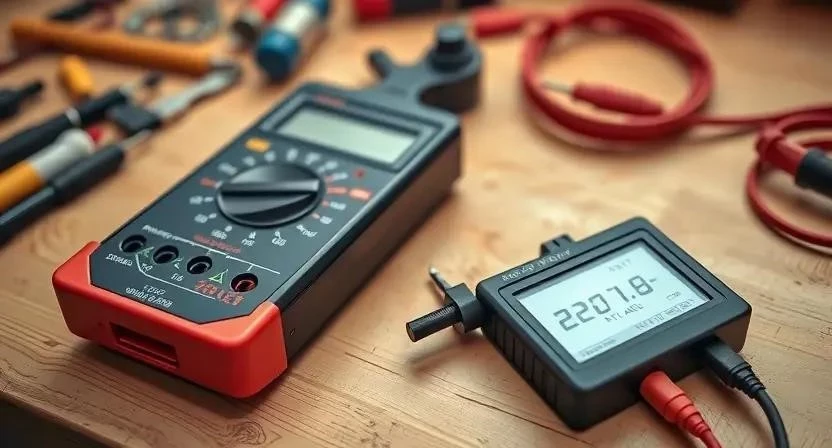

Инструментарий для безопасной работы
Точность измерений напрямую влияет на общую безопасность системы. Использование профессионального оборудования исключает критические ошибки при замере напряжения или проверке целостности цепи. Рекомендуется приобретать инструменты проверенных брендов или арендовать их в специализированных центрах.
| Инструмент | Назначение | Статус | Примерная цена |
|---|---|---|---|
| Мультиметр | Замер напряжения и сопротивления | Обязательно | 2500 руб |
| Стриппер | Безопасное снятие изоляции | Желательно | 1200 руб |
| Индикатор напряжения | Проверка отсутствия тока | Обязательно | 500 руб |
| Пресс-клещи | Обжим наконечников и гильз | Обязательно | 1800 руб |
| Штроборез | Создание каналов в стенах | Обязательно | 5000 руб (аренда 500) |
Организация рабочего пространства
Первым шагом становится полное обесточивание сети с блокировкой доступа к рубильнику. Важно обеспечить свободный доступ к электрощитку для оперативного управления питанием. Все легковоспламеняющиеся вещества и горючие материалы выносятся за пределы зоны работ. Организация принудительной вентиляции помогает эффективно удалить строительную пыль из помещения.
Работа с основаниями стен
Состояние стен проверяется на наличие трещин и избыточной влажности. Штробление выполняется строго по проекту, чтобы не повредить несущие конструкции здания. После прорезки каналов поверхность тщательно очищается от бетонной крошки и пыли. Это обеспечивает плотное прилегание гофры и правильную фиксацию кабеля с помощью клипс.
Алгоритм безопасного монтажа электропроводки
Процесс установки сети требует последовательности и строгого контроля каждого этапа. Технология выполнения исключает случайные повреждения изоляции и перегрузку линий.
- Проектирование схемы (2-4 часа). Расчет суммарной нагрузки на каждую линию. Определение точек расположения розеток и выключателей.
- Выбор сечения кабеля (1 час). Для розеток используется медь 2.5 мм2, для освещения — 1.5 мм2. Это предотвращает перегрев проводов.
- Разметка точек (2 часа). Нанесение линий прокладки на стены с помощью лазерного уровня. Соблюдение вертикалей и горизонталей.
- Штробление (4-8 часов). Прорезка каналов под кабель. Важно не заходить вглубь стены более чем на 40 мм в несущих стенах.

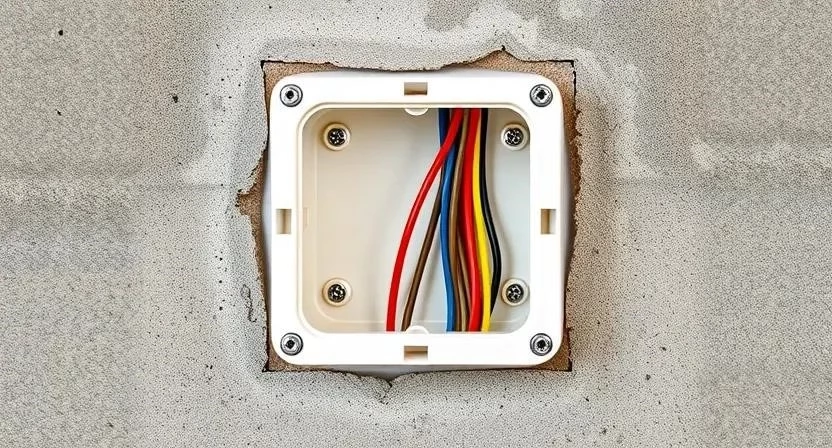

- Монтаж подрозетников (3 часа). Установка коробок в штробы с фиксацией на гипсовую смесь. Проверка уровня каждой коробки.
- Прокладка кабеля в гофре (6-10 часов). Укладка ВВГнг-LS в ПВХ-трубы. Избегание острых углов и перегибов кабеля.
- Сборка распределительных коробок (4 часа). Соединение жил через клеммники. Исключение скруток, которые склонны к окислению.

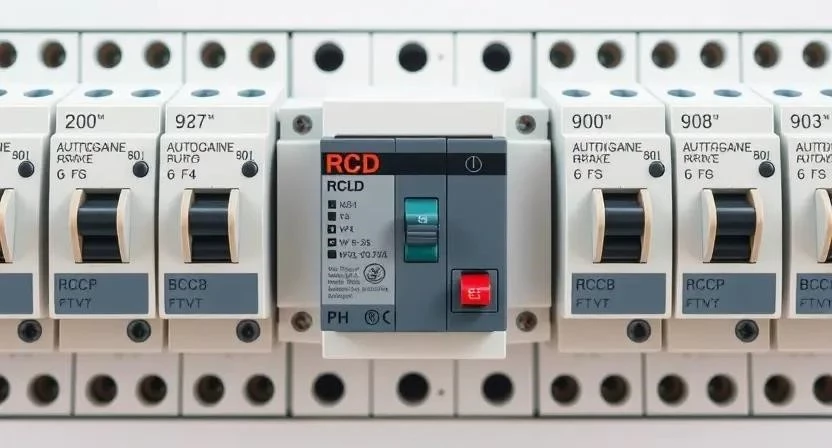

- Установка автоматических выключателей и УЗО (3 часа). Монтаж защиты в щитке. Подбор номинала автомата строго под сечение кабеля.
- Монтаж заземляющего контура (5 часов). Подключение всех потребителей к шине заземления (PE) для защиты от поражения током.
- Подключение конечных устройств (4 часа). Установка розеток и выключателей. Проверка плотности зажима контактов.
- Тестирование изоляции (2 часа). Проверка цепи мегомметром на отсутствие утечек тока.
- Запуск под нагрузкой (2 часа). Поэтапное включение приборов. Замер температуры контактов в щитке.
Пример из практики: Однажды при монтаже в старом фонде обнаружил, что старый кабель был проложен без гофры прямо в стяжке. Это привело к локальному перегреву. Заменил всё на ВВГнг-LS в ПВХ-трубах, что снизило температуру кабеля на 10 градусов при пиковой нагрузке.
Технические особенности и режимы
Температура в помещении при монтаже должна находиться в пределах от +5 до +30°C. Высокая влажность воздуха может привести к преждевременному окислению медных контактов. Если в полу заливается бетонная стяжка, необходимо выждать полное высыхание (обычно 21-28 дней) перед подачей напряжения. Изоляция кабеля должна быть полностью совместима с используемым типом отделочных материалов и штукатурки.
Типичные промахи и методы их устранения
Ошибки при электромонтаже часто становятся скрытыми и проявляются только при пиковых нагрузках. Своевременное обнаружение дефектов предотвращает пожар.
- Неправильный подбор автомата. Установка номинала выше сечения кабеля. Исправление: замена автомата на соответствующий (например, 16А для 2.5 мм2).
- Использование дешевых кабелей. Применение проводов с заниженным сечением жил. Исправление: полная замена кабеля на сертифицированный ВВГнг-LS.
- Отсутствие заземления. Игнорирование PE-проводника в «мокрых» зонах. Исправление: прокладка заземляющего провода к каждой розетке.
- Плохой контакт в клеммах. Недостаточная затяжка винтов. Исправление: перетяжка всех соединений или переход на пружинные клеммники.
- Прокладка кабеля у труб отопления. Плавление изоляции из-за жара. Исправление: перенос трассы с соблюдением дистанции 10-15 см.
Пример из практики: Столкнулся с ситуацией, когда заказчик сэкономил на УЗО. При первой же протечке в ванной произошло короткое замыкание. После установки УЗО с током утечки 30мА система стала отключаться мгновенно, предотвратив возгорание.
Финансовая сторона безопасного монтажа
Стоимость реализации проекта зависит от выбранного подхода и качества комплектующих. Экономия на кабеле или защитной автоматике часто приводит к катастрофическим последствиям и дорогостоящему капитальному ремонту.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия/Разница |
|---|---|---|---|
| Материалы (базовый набор) | 12 000 | 12 000 | 0 |
| Работа по монтажу | 0 | 15 000 | 15 000 |
| Аренда инструмента | 2 000 | 0 (включено) | -2 000 |
| 14 000 | 27 000 | 13 000 |
| Этап работ | Контрольная точка безопасности | Метод проверки |
|---|---|---|
| Прокладка кабеля | Целостность изоляции | Визуальный осмотр + замер сопротивления |
| Соединение жил | Отсутствие искрения | Протяжка контактов / Тест под нагрузкой |
| Монтаж щитка | Правильность номиналов | Сверка с расчетной схемой |
| Заземление | Связь с контуром | Замер напряжения между фазой и землей |
| Финальный запуск | Срабатывание защиты | Нажатие кнопки «Тест» на УЗО |
Эксплуатация и технический надзор
Регламент проверки контактов в распределительном щитке рекомендуется проводить один раз в год. Тестирование кнопки «Тест» на УЗО должно выполняться ежемесячно для подтверждения работоспособности механизма. Срок службы современной изоляции составляет около 25-30 лет. Однако полноценная ревизия всей сети необходима каждые 10 лет для выявления износа материалов.
Сравнение методов прокладки
Выбор способа монтажа зависит от типа отделки и требований к пожарной безопасности. Существуют различные технологические решения для разных условий эксплуатации.
- Скрытая проводка: эстетичный вид, требует штробления стен.
- Открытая проводка: легкий доступ для обслуживания, видны провода.
- Металлические трубы: максимальная защита от огня и грызунов, высокая цена.
- Пластиковая гофра: золотой стандарт, высокая скорость монтажа.
- Кабель-каналы: оптимально для офисов, быстрый доступ к кабелю.
- Беспроводные выключатели: минимум штроб, зависимость от элементов питания.
- Умные реле: возможность удаленного контроля, сложная настройка.
Пример из практики: В одном из проектов заменил пластиковую гофру на стальную гибкую трубу в зоне прохода через перекрытия. Это полностью исключило риск повреждения кабеля грызунами и значительно повысило огнестойкость критического узла.
FAQ: Ответы на частые вопросы
Можно ли менять автоматические выключатели без вызова электрика?
Только при условии полного обесточивания сети и точного знания номинала требуемого автомата. Ошибка в подборе может привести к пожару.
Какой кабель считается самым безопасным?
Для жилых помещений оптимален ВВГнг-LS. Он не поддерживает горение и выделяет минимум дыма при нагреве.
Как часто нужно проверять состояние проводки?
Визуальный осмотр щитка — раз в год, полная ревизия с замерами сопротивления — раз в 10 лет.
Зачем нужно УЗО, если уже стоят автоматы?
Автомат защищает кабель от перегрузки, а УЗО защищает человека от удара током и предотвращает пожар при утечке тока.
Можно ли использовать алюминиевые провода в новых домах?
Нет, согласно ПУЭ, в жилых помещениях использование алюминия запрещено из-за его хрупкости и склонности к окислению.
Что делать, если розетка начала греться?
Немедленно обесточить линию и проверить затяжку контактов. Перегрев свидетельствует о плохом соединении или перегрузке сети.
Помогает ли гофра предотвратить пожар?
Она не останавливает огонь полностью, но локализует его и препятствует быстрому распространению пламени по кабельным трассам.
