Организация электросети в садовом домике требует точного расчета и строгого соблюдения норм безопасности. Для новичка сложность таких работ оценивается как средняя, а общие затраты зависят от выбранного сегмента материалов. Занимает весь процесс от трех до семи дней. Грамотное электроснабжение садового домика гарантирует стабильную работу всех приборов и исключает риск возгорания.
Подготовительный этап и оценка ресурсов
Предварительный анализ проекта позволяет избежать лишних трат и ошибок в схеме. Требуются базовые навыки работы с электроинструментом и понимание принципов распределения фазы, нуля и заземления. Сроки выполнения зависят от площади строения и количества точек потребления. Оптимально проводить монтаж в сухой период, чтобы избежать избыточной влажности в стенах и перекрытиях.
Комплектация объекта: выбор материалов
Потребуется подобрать компоненты, соответствующие ПУЭ и требованиям электробезопасности. Основной акцент делается на медный провод с негорючей изоляцией. Расход кабеля рассчитывается по формуле: длина трассы плюс 15% запаса на изгибы и расключение.
- Кабель ВВГнг-ls (сечение 3х2.5 для розеток, 3х1.5 для света)
- Автоматические выключатели (номиналы 16А и 10А)
- Устройство защитного отключения (УЗО)
- Распределительный щит на DIN-рейку
- Подрозетники для установки в стены
- Розетки с заземляющим контактом
- Выключатели однополюсные и проходные
- Гофрированная труба (ПВХ или ПНД)
- Монтажные коробки и наконечники
| Материал | Расход на дом (средний) | Цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг-ls 3х2.5 | 50 м | 120 руб/м | 6000 руб |
| Кабель ВВГнг-ls 3х1.5 | 30 м | 90 руб/м | 2700 руб |
| Автомат 16А/10А | 6 шт | 350 руб/шт | 2100 руб |
| УЗО (30мА) | 1 шт | 1200 руб/шт | 1200 руб |
| Щиток распределительный | 1 шт | 1500 руб/шт | 1500 руб |

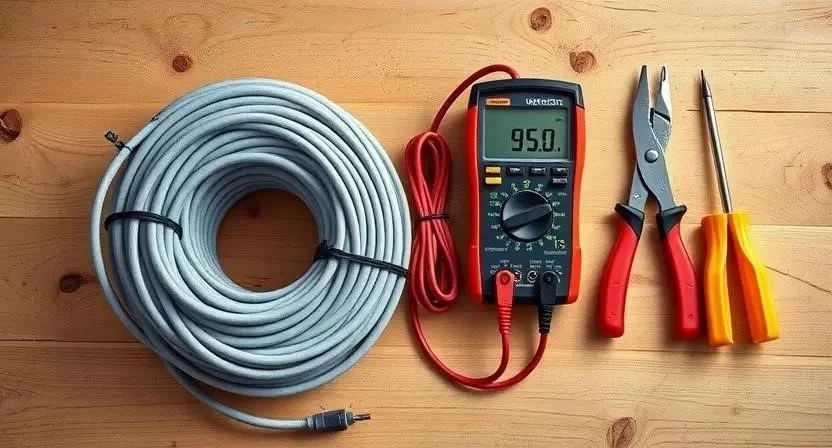

Техническое оснащение для монтажа
Инструментарий должен быть исправным и иметь соответствующую изоляцию. Некоторые дорогостоящие позиции, например перфоратор, можно взять в аренду на несколько дней.
- Стриппер — для быстрой зачистки изоляции
- Индикаторная отвертка — проверка наличия напряжения
- Перфоратор — штробление и сверление отверстий
- Кусачки (бокорезы) — обрезка проводов
- Уровень — выравнивание щитка и розеток
- Мультиметр — прозвонка цепей
- Пассатижи — зажим и скрутка
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Стриппер | Снятие изоляции | Желательно | 800 руб |
| Индикаторная отвертка | Поиск фазы | Обязательно | 300 руб |
| Перфоратор | Монтаж в бетон/кирпич | Обязательно | 4500 руб |
| Мультиметр | Диагностика сети | Обязательно | 1500 руб |
| Уровень | Разметка | Желательно | 600 руб |
Первичная подготовка пространства
Перед началом работ необходимо очистить стены от пыли и старых покрытий. Мебель и напольное покрытие закрываются защитной пленкой для предотвращения загрязнения строительным мусором. Организуются точки ввода кабеля из внешней сети в дом. Весь образовавшийся шлам и обрезки материалов выносятся сразу, чтобы обеспечить свободный доступ к рабочим зонам.
Работа с поверхностями и разметка
Начинается процесс с нанесения точек расположения всех розеток, выключателей и светильников на стены. После разметки выполняется штробление (в каменных стенах) или монтаж кабель-каналов (в деревянных). Проверяется плоскость поверхностей, чтобы подрозетники встали ровно. Тщательно удаляются остатки бетона или щепы из каналов перед укладкой проводки.
Алгоритм проведения электромонтажных работ
Монтаж электрики в садовом домике выполняется строго последовательно. Каждый этап требует проверки качества соединений.
- Получение ТУ и ввод кабеля (8 часов). Согласование мощности и прокладка магистрального кабеля от столба до дома.

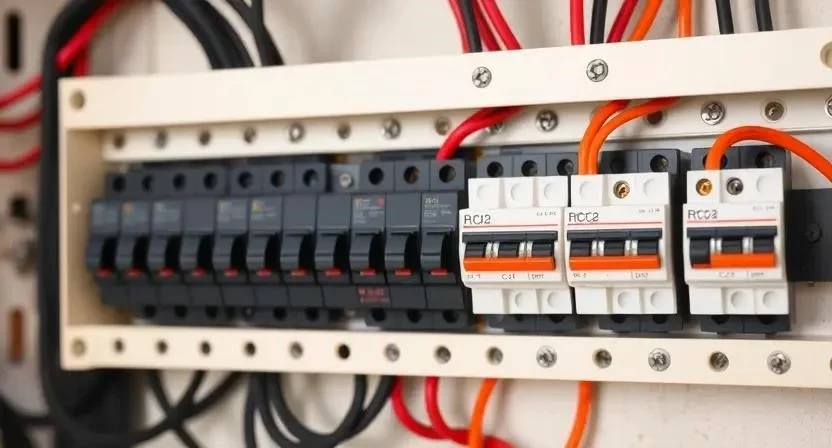

- Сборка распределительного щита (4 часа). Установка автоматов и УЗО на DIN-рейку, маркировка групп.
- Монтаж контура заземления (6 часов). Забивка стального уголка и подключение его к главной заземляющей шине.
- Прокладка магистральных линий (12 часов). Растяжка кабеля от щитка к монтажным коробкам. Из личного опыта: всегда оставляйте запас кабеля в коробке 15-20 см, иначе при переделке придется перекладывать всю линию.
- Установка подрозетников (6 часов). Сверление отверстий и фиксация стаканов на гипс или саморезы.

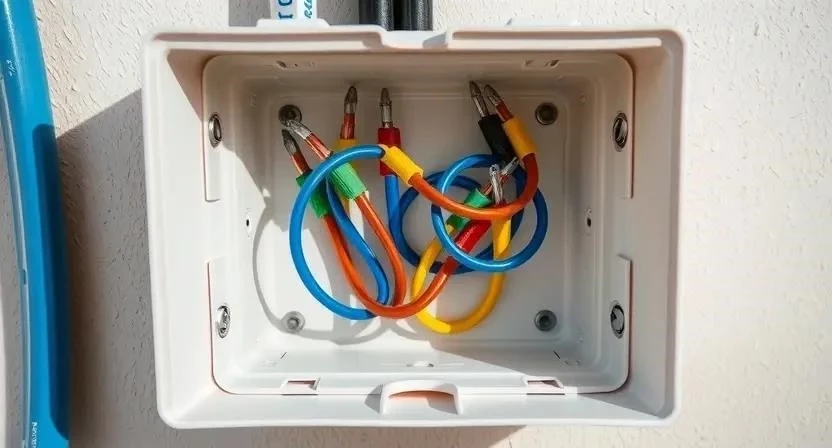

- Расключение проводов (8 часов). Соединение жил в коробках с помощью клемм или пайки. Личный опыт показывает, что использование качественных самозажимных клемм сокращает время работы вдвое по сравнению с пайкой.
- Монтаж розеток и выключателей (6 часов). Фиксация механизмов и затяжка винтов.
- Подключение освещения (4 часа). Установка патронов, люстр и проверка работы выключателей.
- Проверка мультиметром (2 часа). Контроль отсутствия короткого замыкания между фазой и нулем.
- Тестирование под нагрузкой (2 часа). Включение мощных приборов для проверки стабильности сети. В моей практике однажды УЗО срабатывало при включении чайника из-за плохого контакта в коробке, что было выявлено именно на этом этапе.
| Этап работ | Время (ч) | Особенности |
|---|---|---|
| Ввод и ТУ | 8 | Соблюдение глубины заложения кабеля |
| Сборка щита | 4 | Правильный подбор номинала автоматов |
| Заземление | 6 | Контакт с грунтом должен быть плотным |
| Прокладка линий | 12 | Использование гофры в деревянном доме |
| Тестирование | 2 | Проверка всех групп нагрузки |
Технические особенности и эксплуатационные требования
Температурный режим при монтаже должен быть в пределах от +5 до +30 градусов. Особое внимание уделяется влажности в санузлах и на кухне — здесь обязательно применение влагозащищенных розеток (IP44 и выше). Если стены штробились и штукатурились, время высыхания раствора должно составить не менее 48 часов перед финальной отделкой. Все используемые компоненты (кабель, клеммы) должны быть совместимы по материалу проводника (только медь).
Типичные промахи при самостоятельном монтаже
Ошибки в электрике могут привести к серьезным авариям, поэтому их важно избегать.
- Применение кабеля с недостаточным сечением для мощных приборов.
- Полное отсутствие контура заземления.
- Установка автоматов с завышенным номиналом, что делает защиту бесполезной.
- Нарушение схемы подключения (перепутывание фазы и нуля).
- Плохая затяжка винтовых соединений в щитке.
Финансовая составляющая проекта
Стоимость электромонтажа в садовом домике складывается из цены комплектующих и оплаты труда. При самостоятельном выполнении экономия составляет стоимость услуг мастера.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 13 000 руб | 13 000 руб | 0 руб |
| Работа | 0 руб | 15 000 руб | 15 000 руб |
| 13 000 руб | 28 000 руб | 15 000 руб |
Регламент обслуживания сети
После завершения работ требуется регулярный уход за системой. Раз в полгода рекомендуется проверять затяжку контактов в распределительном щите, так как медь подвержена текучести. Необходимо ежемесячно тестировать кнопку «Тест» на УЗО. Срок службы изоляции современного кабеля ВВГнг составляет до 30 лет при условии отсутствия механических повреждений. Запрещается перегружать сеть приборами, суммарная мощность которых превышает допустимый лимит автомата.
Способы автономного энергоснабжения

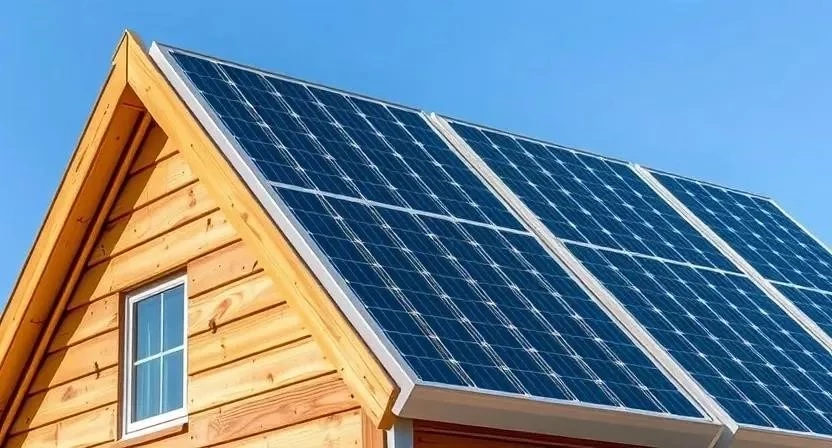

Существуют альтернативы традиционному подключению к общей сети. Солнечные панели подходят для освещения и зарядки гаджетов, но требуют дорогих аккумуляторов. Бензиновые генераторы обеспечивают высокую мощность, но шумят и требуют топлива. Гибридные системы сочетают оба метода, предоставляя максимальную автономность. В сравнении с сетью, такие варианты дороже в установке, но незаменимы в удаленных садовых участках.
Ответы на распространенные вопросы
Можно ли использовать алюминиевый провод? Нет, в современных садовых домах используется только медь из-за её гибкости и надежности.
Какой автомат ставить на свет? Для осветительных приборов оптимален автомат на 10 ампер.
Как выбрать сечение кабеля для обогревателя? Для мощных обогревателей используйте кабель сечением 2.5 мм².
Нужно ли УЗО в дачном доме? Да, оно обязательно для защиты людей от поражения током, особенно в сырых помещениях.
Можно ли прокладывать кабель без гофры? В деревянных домах кабель должен быть в негорючей гофре или металлорукаве.
Что делать, если в сети скачет напряжение? Рекомендуется установить реле напряжения в распределительный щит.
Как часто проверять заземление? Рекомендуется замерять сопротивление контура раз в два года.
