Обновление системы освещения в жилых помещениях часто сталкивается с проблемой отсутствия нейтрального провода в подрозетнике. Монтаж умного выключателя без нулевого провода решает эту задачу, позволяя интегрировать свет в систему автоматизации без перекладки кабеля. Среднее время установки составляет 2 часа, а затраты на материалы начинаются от 1200 рублей. Правильный подход к подключению гарантирует стабильную работу электроники.
Подготовка к работе и оценка сложности
Перед началом работ необходимо оценить уровень сложности задачи. Базовые навыки работы с электрикой обязательны для обеспечения безопасности. Важно проверить совместимость выбранного устройства с установленными лампами, так как некоторые LED-модели могут конфликтовать с реле. Время выполнения всей процедуры обычно не превышает нескольких часов.

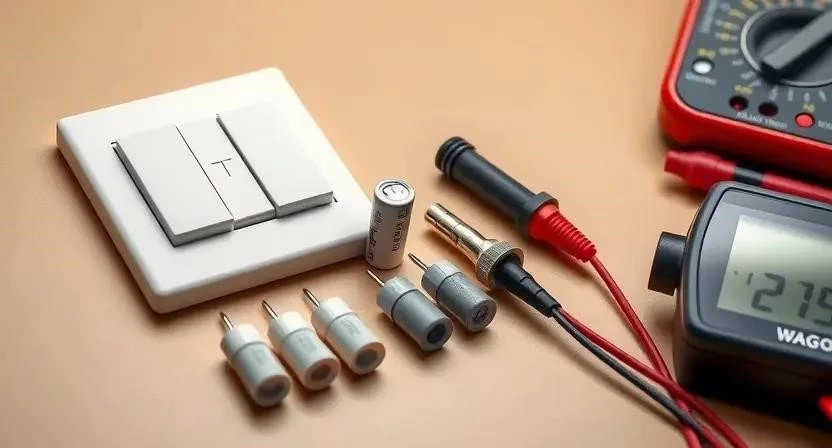

Комплектующие для установки
Для качественного электромонтажа потребуется определенный набор комплектующих. Основным элементом является само устройство, которое должно поддерживать работу без нейтрали.
- Умный выключатель (протокол Zigbee или Wi-Fi)
- Конденсатор для устранения мерцания ламп
- Провода медные сечением 1.5 мм²
- Клеммники WAGO для надежного соединения
- Изолента ПВХ
- Маркировочные бирки для проводов
- Крепежные винты
- Специальный очиститель контактов
| Материал | Количество | Расход на м2/ед. | Цена за ед. | |
|---|---|---|---|---|
| Умный выключатель | 1 шт. | 1 шт. | 1000 руб. | 1000 руб. |
| Конденсатор | 1 шт. | 1 шт. | 150 руб. | 150 руб. |
| Провод медный | 2 м | 2 м | 30 руб. | 60 руб. |
| Клеммники WAGO | 4 шт. | 4 шт. | 20 руб. | 80 руб. |
| Изолента | 1 шт. | 1 шт. | 50 руб. | 50 руб. |
Инструментарий для монтажа
Инструментарий должен быть специализированным для работы с напряжением. Использование бытовых инструментов без изоляции категорически запрещено.
- Индикаторная отвертка
- Мультиметр
- Стриппер для зачистки изоляции
- Пассатижи
- Крестовая отвертка
- Налобный фонарик
- Строительный нож
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Индикаторная отвертка | Поиск фазы | Обязательно | 200 руб. |
| Мультиметр | Проверка напряжения | Обязательно | 1500 руб. |
| Стриппер | Снятие изоляции | Обязательно | 800 руб. |
| Пассатижи | Резка и сгибание | Обязательно | 600 руб. |
| Отвертка крестовая | Фиксация винтов | Обязательно | 300 руб. |
Организация рабочего пространства
Подготовка пространства начинается с организации качественного освещения, чтобы видеть все детали в подрозетнике. Питание в электрощите отключается полностью. После этого проверяется отсутствие напряжения на контактах. Пол и мебель вокруг зоны работ закрываются защитной пленкой для предотвращения загрязнения.
Подготовка поверхности и демонтаж
Старый выключатель аккуратно демонтируется из стены. Состояние проводов в подрозетнике проверяется на предмет износа или окисления. Контакты очищаются от пыли и налета. Глубина подрозетника должна быть достаточной для размещения корпуса умного устройства и клеммников.
Пример из опыта: Однажды при демонтаже старого выключателя я обнаружил, что провода слишком короткие. Пришлось использовать дополнительные клеммники WAGO, чтобы нарастить длину фазного провода до 10 см для удобства монтажа.
Пошаговая инструкция по установке
Технология монтажа включает последовательность действий для обеспечения безопасности и корректной работы устройства.
- Полное обесточивание линии. Выключите соответствующий автоматический выключатель в щитке (5 мин).
- Поиск фазного провода. С помощью индикаторной отвертки определите провод, на котором есть напряжение (5 мин).
- Маркировка проводов. Пометьте фазу и провод, идущий к лампе, используя бирки (5 мин).

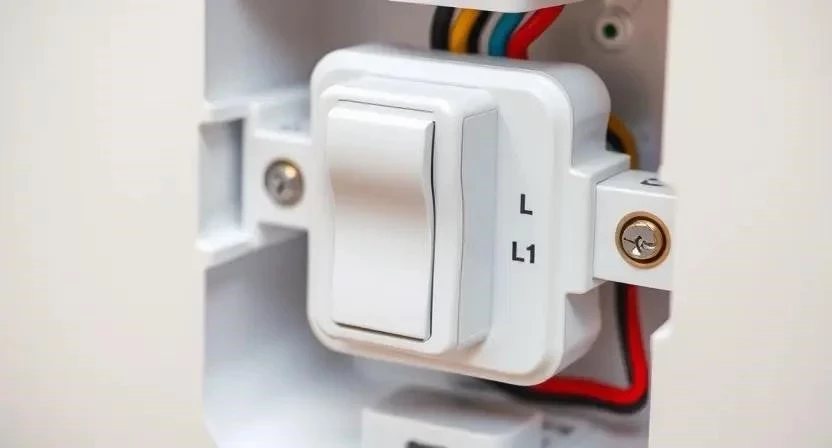

- Подключение фазы. Соедините фазный провод с клеммой L на устройстве (10 мин).
- Подключение нагрузки. Подключите провод, идущий к лампе, к клемме L1 или Lout (10 мин).
- Установка конденсатора. Установите конденсатор параллельно нагрузке в месте подключения лампы. Это обязательный этап для моделей без нуля (15 мин).
- Фиксация в подрозетнике. Аккуратно уложите провода и закрепите выключатель винтами (10 мин).
- Монтаж панели. Установите декоративную внешнюю панель устройства (5 мин).
- Подача питания. Включите автоматический выключатель в электрощите (2 мин).
- Сопряжение. Запустите мобильное приложение и добавьте устройство в сеть или хаб (15 мин).

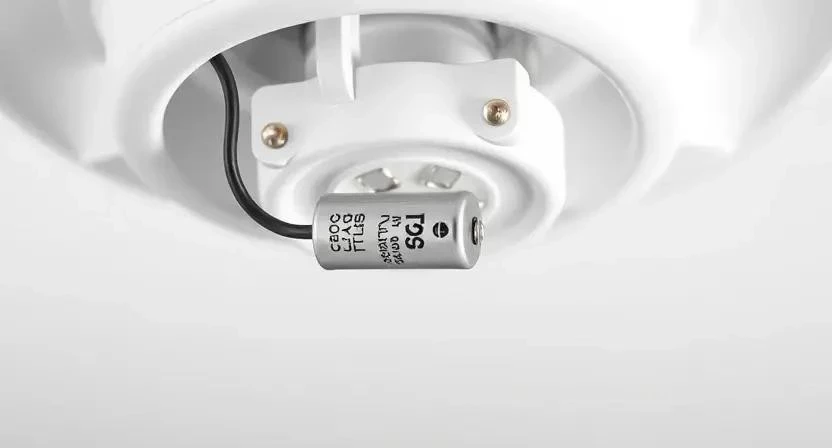

Пример из опыта: При установке конденсатора в люстру я заметил, что он занимает много места. Рекомендую аккуратно уложить его в основании плафона, чтобы он не касался металлических частей корпуса.
| Этап работ | Время | Особенности |
|---|---|---|
| Обесточивание | 5 мин | Проверка мультиметром |
| Маркировка | 5 мин | Использование бирок |
| Подключение L и L1 | 20 мин | Плотная затяжка винтов |
| Монтаж конденсатора | 15 мин | Параллельно лампе |
| Настройка сети | 15 мин | Проверка сигнала Wi-Fi |
Технические нюансы эксплуатации
Тип используемых ламп напрямую влияет на стабильность работы. Светодиодные (LED) и галогенные лампы требуют обязательного использования конденсатора для предотвращения вспышек. Температурный режим в помещении должен быть стандартным. Настройка сети может занять время в зависимости от сигнала Wi-Fi или Zigbee. Совместимость с экосистемами (Apple HomeKit, Mi Home, Яндекс) проверяется перед покупкой.
Распространенные ошибки при монтаже
Ошибки при установке могут привести к некорректной работе электроники или выходу устройства из строя.
- Пропуск установки конденсатора, что вызывает мерцание LED-ламп в выключенном состоянии.
- Перепутывание фазы и нагрузки на клеммах L и L1.
- Слабая затяжка винтов в клеммах, приводящая к нагреву контактов.
- Использование проводов с поврежденной изоляцией.
- Попытка настройки устройства до его полной фиксации в стене.
Пример из опыта: В одном из проектов я забыл плотно затянуть клемму L, из-за чего выключатель периодически уходил в офлайн. После повторной затяжки винтов проблема полностью исчезла.
Расчет стоимости установки
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 1700 руб. | 1700 руб. | 0 руб. |
| Работа мастера | 0 руб. | 2500 руб. | 2500 руб. |
| Расходники | 100 руб. | 100 руб. | 0 руб. |
| Настройка ПО | 0 руб. | 500 руб. | 500 руб. |
| 1800 руб. | 4800 руб. | 3000 руб. |
Послемонтажное обслуживание
Спустя месяц после установки рекомендуется проверить затяжку контактов. Регулярное обновление прошивки через приложение предотвращает программные сбои. Срок службы большинства умных реле составляет от 5 до 10 лет. Эксплуатация должна осуществляться строго в пределах допустимой нагрузки, указанной в паспорте устройства.
Альтернативные способы автоматизации
Существуют и другие варианты модернизации освещения. Можно установить компактное реле непосредственно в подрозетник за обычный выключатель. В некоторых случаях целесообразнее произвести перекладку нулевого провода из распределительной коробки. Беспроводные выключатели вообще не требуют монтажа в стену, так как работают на батарейках и крепятся на двусторонний скотч.
Ответы на часто задаваемые вопросы
Почему мигает светодиодная лампа?
Из-за отсутствия нейтрали небольшой ток течет через лампу даже в выключенном состоянии. Установка конденсатора решает эту проблему.
Можно ли ставить без конденсатора?
Это возможно только при использовании мощных ламп накаливания, где ток утечки не вызывает видимого свечения.
Какой протокол лучше: Zigbee или Wi-Fi?
Zigbee работает стабильнее, быстрее откликается и меньше нагружает роутер, но требует наличия специального хаба.
Что делать, если выключатель не видит сеть?
Проверьте частоту Wi-Fi (устройство работает только на 2.4 ГГц) или сократите расстояние до шлюза.
Безопасно ли это для проводки?
Да, при условии использования качественных материалов и соблюдения правил электробезопасности.
Подойдет ли для старого фонда?
Устройство подходит, если глубина подрозетника позволяет разместить корпус реле.
Как работает выключатель при отключении интернета?
Базовые функции физического включения и выключения света сохраняются, но удаленное управление станет недоступным.
