Переход на автоматизированный учет электроэнергии требует точного монтажа оборудования для корректного сбора показателей. Процесс занимает от 3 до 6 часов и требует базовых знаний электромонтажа. Правильное подключение умного счетчика с дистанционной передачей данных позволяет исключить ручной ввод цифр и оптимизировать расходы. Все операции проводятся строго при полном обесточивании сети.
Особенности подготовки к работе
Монтаж прибора относится к работам средней сложности. Для законного подключения требуется обязательное согласование с энергосбытовой компанией, так как любое вмешательство в узел учета без разрешения считается нарушением. Специалист, выполняющий работы, должен иметь действующий допуск по электробезопасности. В среднем на все этапы установки и пусконаладки уходит один рабочий день.
Комплект материалов для монтажа
Для качественного электромонтажа потребуется набор специализированных комплектующих. Основной упор делается на надежность соединений и защиту кабельных линий.
- Умный счетчик электроэнергии (однофазный или трехфазный);
- Кабель ВВГнг-LS соответствующего сечения;
- Наконечники НШВИ для многожильных проводов;
- Гофрированная труба ПВХ для защиты кабеля;
- DIN-рейка металлическая;
- Стяжки нейлоновые для фиксации проводов;
- Изолента ПВХ или термоусадочные трубки;
- Маркировочные бирки для идентификации линий.
| Материал | Количество | Расход на ед. | Цена за ед. | |
|---|---|---|---|---|
| Умный счетчик | 1 шт. | 1 шт. | 5000 руб. | 5000 руб. |
| Модуль связи (GSM/Wi-Fi) | 1 шт. | 1 шт. | 2000 руб. | 2000 руб. |
| Кабель ВВГнг-LS 3х2.5 | 5 м | 5 м | 80 руб./м | 400 руб. |
| Наконечники НШВИ | 20 шт. | 20 шт. | 5 руб./шт. | 100 руб. |
| Гофра ПВХ 16мм | 3 м | 3 м | 30 руб./м | 90 руб. |

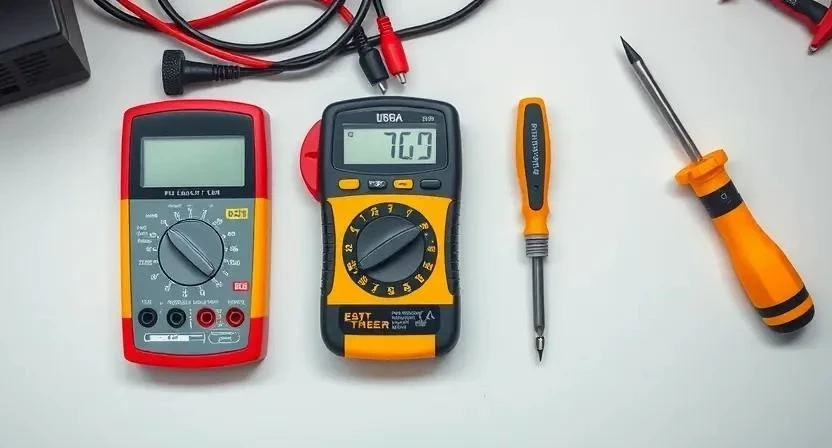

Инструментарий для установки
Использование профессионального инструмента гарантирует плотность зажимов и безопасность эксплуатации. Рекомендуется приобретать сертифицированные инструменты или арендовать их в специализированных центрах.
- Отвертки с разными насадками (Phillips, Pozidriv, плоская);
- Стриппер для быстрой зачистки изоляции;
- Мультиметр для проверки напряжения и прозвонки цепей;
- Пресс-клещи для обжима наконечников;
- Канцелярский или электромонтажный нож;
- Фонарь налобный для работы в темном щитке;
- Пассатижи или кусачки.
| Инструмент | Назначение | Обязательно/Желательно | Цена (ориент.) |
|---|---|---|---|
| Мультиметр | Проверка отсутствия напряжения | Обязательно | 1500 руб. |
| Стриппер | Снятие изоляции без повреждения жил | Желательно | 800 руб. |
| Пресс-клещи | Обжим наконечников НШВИ | Обязательно | 1200 руб. |
| Набор отверток | Затяжка клеммных соединений | Обязательно | 1000 руб. |
| Налобный фонарь | Освещение рабочей зоны | Желательно | 600 руб. |
Организация рабочего пространства
Свободный доступ к электрощитку обеспечивает безопасность и скорость выполнения операций. Окружающее пространство застилается защитной пленкой, чтобы строительный мусор не попадал в жилые зоны. Для качественного освещения используется переносной прожектор или мощный фонарь. Все остатки изоляции и обрезки проводов собираются в отдельный контейнер и выносятся сразу после завершения работ.
Подготовка щитка и сети
Внутреннюю часть щитка очищают от пыли и паутины с помощью пылесоса или сжатого воздуха. Старая проводка проверяется на наличие перегибов, трещин изоляции и окисления контактов. Место под установку DIN-рейки освобождается от лишних креплений и старых элементов. Проверяется общее состояние сети, чтобы убедиться в отсутствии коротких замыканий перед монтажом нового устройства.

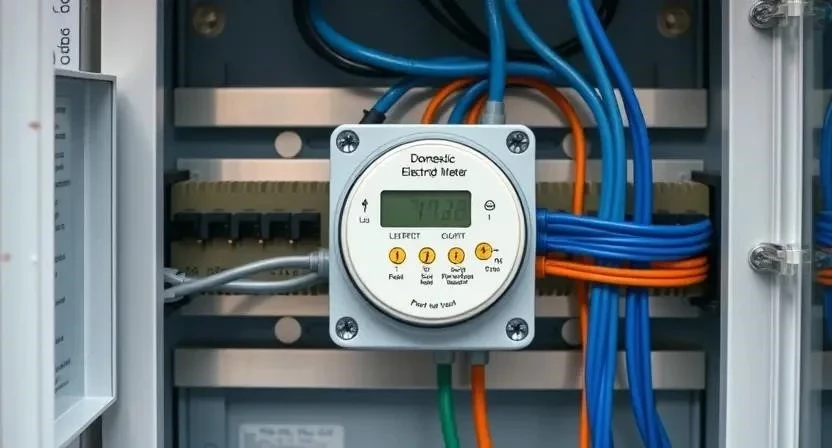

Технология подключения прибора учета
Монтаж выполняется строго по регламенту. Из личного опыта: один раз недостаточно затянутый винт в клемме привел к искрению при первом включении, поэтому всегда проверяйте плотность зажима каждого провода вручную.
- Полное обесточивание сети через главный рубильник и проверка отсутствия напряжения мультиметром.
- Аккуратный демонтаж старого прибора учета с сохранением целостности проводов.

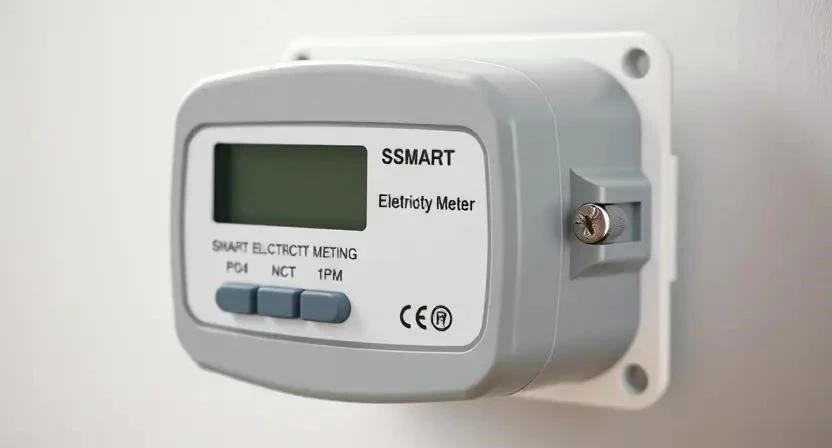

- Установка умного счетчика на DIN-рейку до щелчка фиксатора.
- Подключение фазного провода на входные клеммы согласно схеме.
- Подключение нулевого провода к соответствующему зажиму.
- Монтаж выходных линий, идущих к автоматическим выключателям.

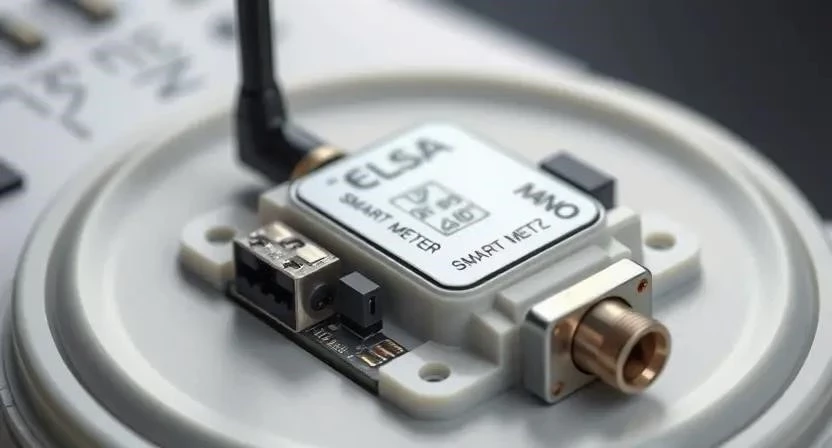

- Подключение модуля дистанционной передачи данных (GSM или Wi-Fi) к интерфейсу счетчика.
- Тщательная проверка плотности затяжки всех винтовых клемм.
- Первое включение питания и контроль индикации на дисплее.
- Конфигурация устройства через мобильное приложение или веб-интерфейс.
- Проведение тестовой передачи данных на сервер энергосбыта.
- Маркировка всех проводов бирками для упрощения будущего обслуживания.
| Этап работы | Время (мин) | Особенности |
|---|---|---|
| Подготовка и обесточивание | 20 | Проверка мультиметром |
| Демонтаж старого прибора | 30 | Соблюдение осторожности с жилами |
| Монтаж счетчика и модуля | 40 | Фиксация на DIN-рейке |
| Коммутация проводов | 60 | Использование наконечников |
| Настройка и тест связи | 40 | Синхронизация с приложением |
Технические особенности эксплуатации
Температура внутри щитка не должна превышать допустимые пределы, указанные в паспорте устройства, чтобы избежать перегрева электронной платы. Помехи от мощных электроприборов или металлический корпус щитка могут влиять на качество сигнала GSM или Wi-Fi. При выборе оборудования важно убедиться в полной совместимости умного счетчика с существующими автоматами защиты по току и напряжению.
Типичные ошибки при монтаже
Ошибки при установке могут привести к некорректному учету или выходу оборудования из строя. Однажды я установил модуль связи в глубоком металлическом щитке без внешней антенны, из-за чего данные на сервер не поступали.
- Нарушение полярности при подключении фазы и нуля.
- Слабый зажим контактов, приводящий к нагреву провода.
- Размещение модуля связи в зоне с плохим приемом сигнала.
- Отсутствие заземления в системах, где это предусмотрено схемой.
- Игнорирование требований к зазорам между приборами для вентиляции.
Анализ затрат на установку
Стоимость работ зависит от того, выполняется ли монтаж самостоятельно или силами специалиста. Практика показывает, что найм сертифицированного электрика окупается за счет быстрого прохождения процедуры опломбирования в энергосбыте.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Оборудование и материалы | 7500 руб. | 7500 руб. | 0 руб. |
| Работа по монтажу | 0 руб. | 3000 руб. | 3000 руб. |
| Пусконаладка и настройка | 0 руб. | 1500 руб. | 1500 руб. |
| Согласование и пломбировка | 0 руб. | 1000 руб. | 1000 руб. |
| 7500 руб. | 13000 руб. | 5500 руб. |
Эксплуатация и обслуживание
После завершения всех работ необходимо проверить корректность отображения данных в мобильном приложении. Регулярный мониторинг позволяет вовремя заметить аномальные скачки потребления энергии. Сроки поверки прибора определяются заводом-изготовителем и фиксируются в техническом паспорте. Эксплуатация должна осуществляться в соответствии с правилами безопасности, указанными в инструкции.
Сравнение способов передачи данных
Выбор метода передачи зависит от условий объекта: GSM-модули идеальны для удаленных домов, Wi-Fi подходит для городских квартир. Технология PLC передает данные по силовым проводам, а RF использует радиоканал. Однофазные счетчики устанавливаются в стандартных квартирах, тогда как трехфазные требуются в частных домах с мощным электрооборудованием.
Ответы на частые вопросы
Нужно ли менять весь щиток при установке умного счетчика?
Нет, если в текущем щитке достаточно места на DIN-рейке для нового прибора и модуля связи.
Кто имеет право пломбировать прибор?
Пломбирование осуществляет только уполномоченный представитель энергосбытовой компании.
Что делать, если данные не передаются?
Проверить уровень сигнала сети, статус подключения модуля в приложении и исправность SIM-карты (для GSM).
Можно ли установить счетчик самостоятельно без лицензии?
Физически установить можно, но без лицензированного специалиста и согласования прибор не будет принят в эксплуатацию.
Как работает тарифный учет в умных счетчиках?
Прибор автоматически фиксирует время потребления и применяет соответствующие тарифы (день/ночь) согласно настройкам.
Влияет ли умный счетчик на потребление энергии?
Собственное потребление электроники счетчика ничтожно мало и не влияет на общие счета.
Как часто нужно обновлять прошивку модуля связи?
Обновления обычно приходят автоматически (OTA), но рекомендуется проверять версию раз в полгода.
Совместимы ли счетчики разных брендов с одним приложением?
Обычно нет, каждое устройство работает со своим проприетарным ПО, если не используется единый протокол умного дома.
