Замена стандартных клавишных механизмов на современные сенсорные панели требует базовых навыков электромонтажа. Процесс занимает от 1 до 2 часов в зависимости от состояния проводки, а стоимость комплектующих начинается от нескольких сотен рублей. Чтобы понять, как установить сенсорный выключатель, необходимо детально изучить схему подключения и подготовить инструменты. Правильный подход гарантирует безопасность эксплуатации умного устройства.
Особенности подготовки к электромонтажу
Монтаж считается задачей средней сложности. Основным требованием является строгое соблюдение правил электробезопасности. Перед покупкой устройства важно проверить наличие нулевого провода в подрозетнике, так как многие умные модели не работают без него. Общее время выполнения работ составит около одного часа.
Комплектующие для работы
Для качественного монтажа сенсорного выключателя своими руками потребуется определенный набор расходных материалов.
- Сенсорный выключатель (основной модуль)
- Клеммники Wago (для надежного соединения)
- Винтовые зажимы (альтернатива клеммам)
- Изоляционная лента (для дополнительной защиты)
- Дюбели (для фиксации подрозетника)
- Саморезы (под размер корпуса)
- Маркировочные бирки для проводов
- Очиститель для контактов
| Наименование материала | Количество | Расход на ед. | Примерная цена |
|---|---|---|---|
| Сенсорный выключатель | 1 шт. | 1 шт. | 1200 руб. |
| Клеммники Wago | 4-6 шт. | по потребности | 150 руб. |
| Изолента | 1 рулон | 10-20 см | 50 руб. |
| Саморезы/дюбели | 2-4 шт. | 2 шт. на блок | 30 руб. |
| Маркеры для кабеля | 3 шт. | 1 шт. на жилу | 20 руб. |

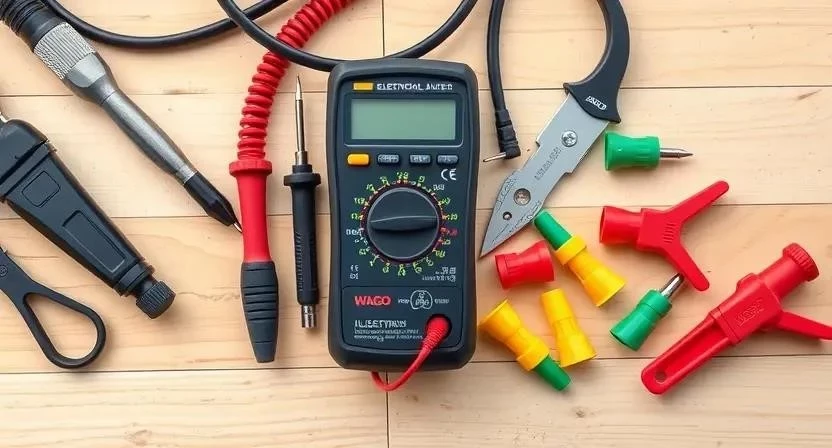

Инструментарий электрика
Правильно подобранный инструмент ускоряет процесс и минимизирует риск повреждения изоляции.
- Индикаторная отвертка — проверка наличия напряжения.
- Стриппер — быстрая зачистка концов проводов.
- Мультиметр — измерение параметров сети.
- Плоскогубцы — обрезка и загиб жил.
- Уровень — выравнивание корпуса по горизонтали.
- Набор отверток — затягивание винтов.
- Фонарик — работа в темных зонах.
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Индикаторная отвертка | Поиск фазы | Обязательно | 100 руб. |
| Стриппер | Снятие изоляции | Желательно | 400 руб. |
| Мультиметр | Замер напряжения | Желательно | 800 руб. |
| Плоскогубцы | Работа с проводом | Обязательно | 300 руб. |
| Уровень | Выравнивание | Желательно | 200 руб. |
Организация рабочего пространства
Обеспечение качественного освещения в зоне работ предотвращает ошибки при подключении фазы и нуля. Свободный доступ к электрощитку обязателен для оперативного обесточивания линии. Мебель и пол следует защитить пленкой от строительной пыли, которая может возникнуть при корректировке подрозетника.
Подготовка монтажной зоны
Сначала проверяется глубина подрозетника, так как сенсорные механизмы часто объемнее обычных. Внутренняя полость очищается от остатков штукатурки и мусора. Надежность крепления коробки в стене проверяется легким нажатием. Завершающим этапом становится зачистка концов проводов на длину 10-12 мм.
Пример из опыта: Однажды при установке я обнаружил, что подрозетник установлен слишком мелко, из-за чего провода пришлось прижимать силой, что едва не привело к повреждению изоляции. Рекомендую всегда проверять глубину заранее.

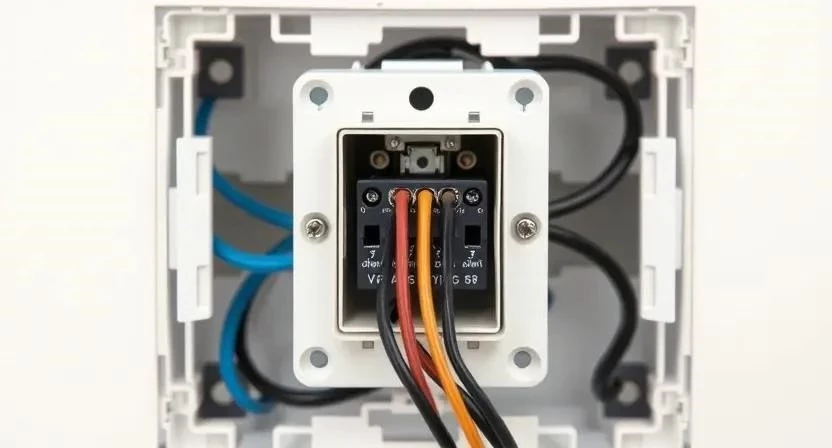

Технология подключения сенсорного выключателя
Процесс монтажа разделен на последовательные этапы для обеспечения максимальной безопасности.
- Полное обесточивание линии через электрощит и проверка отсутствия напряжения индикатором (5-10 мин).
- Маркировка проводов: фаза, ноль, нагрузка (5 мин).
- Подключение нулевого провода, если модель устройства требует его наличия (5 мин).
- Подключение фазного провода к клемме L (5 мин).
- Подключение провода, идущего к лампе, к контактам L1, L2 и так далее (5 мин).
- Аккуратная укладка проводов в подрозетник, чтобы они не мешали корпусу (10 мин).
- Фиксация корпуса выключателя саморезами (5 мин).
- Проверка работоспособности путем подачи питания и теста нажатий (5 мин).
- Установка декоративной сенсорной панели (2 мин).
- Настройка Wi-Fi или Zigbee модуля через мобильное приложение (15-20 мин).
| Этап работ | Время | Особенности |
|---|---|---|
| Обесточивание | 10 мин | Проверка индикатором |
| Маркировка | 5 мин | Фаза, Ноль, Нагрузка |
| Подключение L и N | 10 мин | Соблюдение полярности |
| Монтаж корпуса | 15 мин | Укладка кабеля |
| Настройка ПО | 20 мин | Связь с роутером |
Пример из опыта: При подключении Wi-Fi модуля возникла задержка в синхронизации. Помогло перемещение роутера ближе к выключателю на время первой настройки.
Технические тонкости монтажа
Соблюдение температурного режима при установке предотвращает появление конденсата на электронике. Важно контролировать момент затяжки винтов: чрезмерное усилие может привести к трещинам в пластиковом корпусе. Необходимо проверить совместимость устройства с типами ламп (LED или галоген), так как некоторые сенсоры вызывают мерцание дешевых светодиодов. В помещениях с высокой влажностью рекомендуется использовать специальные защитные рамки.
Типичные просчеты при установке
Чаще всего игнорирование проверки напряжения индикатором приводит к поражению током. Встречаются перепутанные провода фазы и нуля, что вызывает некорректную работу сенсора. Слишком сильная затяжка корпуса деформирует пластик. Самая критичная ошибка — покупка модели с обязательным нулем для старой проводки, где в подрозетнике есть только фазный разрыв.
Пример из опыта: Столкнулся с тем, что выключатель не реагировал на касания из-за слишком плотно прижатой стеклянной панели. Ослабление винтов на пол-оборота решило проблему.
Финансовые затраты на монтаж
Рассчитывая бюджет, следует учитывать стоимость как самого устройства, так и расходных материалов.
| Статья расходов | Количество | Цена за ед. | |
|---|---|---|---|
| Сенсорный выключатель | 1 шт. | 1200 руб. | 1200 руб. |
| Расходники (Wago, изолента) | 1 компл. | 200 руб. | 200 руб. |
| Работа мастера | 1 услуга | 800 руб. | 800 руб. |
| — | — | 2200 руб. | |
| — | — | 1400 руб. |
| Параметр | Своими руками | Профессиональный монтаж | Экономия |
|---|---|---|---|
| Стоимость материалов | 1400 руб. | 1400 руб. | 0 руб. |
| Стоимость работы | 0 руб. | 800 руб. | 800 руб. |
| Общие затраты | 1400 руб. | 2200 руб. | 800 руб. |
Правила эксплуатации устройства
Стеклянную панель следует очищать мягкой салфеткой без использования агрессивных растворителей. Для стабильной работы устройства необходимо регулярно обновлять прошивку умного модуля через приложение. Через год эксплуатации рекомендуется проверить надежность затяжки контактов.
Другие способы управления светом
Существуют и альтернативные варианты модернизации освещения:
- Классические механические выключатели.
- Установка умных реле за обычный выключатель.
- Использование беспроводных кнопок.
- Датчики движения и присутствия.
- Голосовое управление через хаб.
- Таймеры включения.
- Сенсорные панели с диммированием.
Ответы на популярные вопросы
Нужен ли ноль для сенсорного выключателя?
Это зависит от модели. Существуют устройства с нулевым проводом и без него (с использованием конденсатора).
Можно ли установить в старую проводку?
Да, если модель поддерживает работу без нулевого провода или если вы готовы проложить дополнительный кабель.
Что делать, если панель не реагирует на касания?
Проверьте плотность прилегания панели к корпусу и наличие питания на модуле.
Будет ли работать выключатель без интернета?
Базовые функции касания работают локально, но удаленное управление и сценарии потребуют сети.
Как подключить несколько ламп к одному выключателю?
Лампы подключаются параллельно к одному выходу (L1), соблюдая допустимую мощность нагрузки.
Совместимы ли они с диммерами?
Только если выключатель имеет встроенную функцию диммирования и лампы поддерживают этот режим.
Чем опасен монтаж без заземления?
Для большинства пластиковых сенсоров заземление не требуется, но отсутствие общей системы безопасности повышает риски при пробое изоляции.
