Монтаж проходных выключателей в коридоре

Организация освещения в длинном коридоре предполагает установку системы управления светом из двух разных точек для обеспечения комфортного перемещения. Средняя сложность таких работ оценивается как средняя, а время выполнения составляет от 8 до 16 рабочих часов. Стоимость реализации проекта напрямую зависит от выбранных материалов и необходимости привлечения специалистов. Правильно реализованные проходные выключатели в коридоре: правильная схема подключения и монтаж позволяют избежать лишних перемещений по темному помещению.

Особенности предварительного планирования

Электромонтаж требует базовых навыков работы с электрическими цепями и строгого соблюдения техники безопасности. Перед началом работ необходимо оценить состояние стен и определить оптимальные трассы прокладки кабеля. Большинство операций занимает около одного рабочего дня, если все материалы подготовлены заранее. Оптимальным временем для проведения монтажа является этап черновых работ, когда стены еще не зашпаклеваны и не покрашены.

Комплектация объекта материалами

Для качественного монтажа потребуется набор специализированных компонентов, обеспечивающих долговечность системы. Основным элементом выступает кабель ВВГнг с сечением 1,5 мм², который устойчив к возгоранию. Расход кабеля рассчитывается исходя из длины коридора с учетом подъемов к потолку и спусков к выключателям.

• Кабель ВВГнг 3х1,5 (длина зависит от площади)
• Проходные выключатели (2 штуки)
• Подрозетники для встраивания (2 штуки)
• Распределительная монтажная коробка
• Клеммники Wago для соединений
• Гофрированная труба ПВХ
• Светодиодный светильник или люстра
• Изоляционная лента или термоусадка

Приобретать комплектующие рекомендуется в специализированных электротехнических магазинах, чтобы избежать покупки несертифицированной продукции.

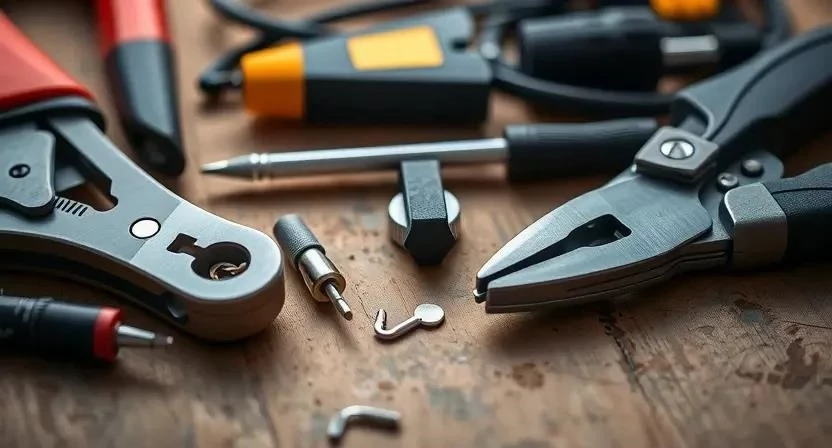

Инструментарий для электромонтажа

Правильный подбор инструментов ускоряет процесс и гарантирует точность соединений. Для работы со стенами потребуется мощный перфоратор, а для подготовки жил кабеля — специализированный стриппер. Использование мультиметра обязательно для проверки отсутствия напряжения и целостности цепи.

• Перфоратор — для штробления и сверления
• Индикаторная отвертка — для поиска фазы
• Стриппер — для снятия изоляции
• Строительный уровень — для выравнивания подрозетников
• Мультиметр — для прозвонки кабеля
• Пассатижи — для обрезки и сгибания проводов
• Набор отверток (крестовая, плоская)

Организация рабочего пространства

Подготовительный этап включает полное освобождение коридора от мебели и предметов интерьера. Полы следует застелить плотной полиэтиленовой пленкой или оргалитом для защиты от строительной пыли. Важно организовать зону для сбора мусора, используя строительные мешки, чтобы оперативно выносить бетонный шлам после штробления.

Подготовка поверхностей под проводку

Разметка мест установки выключателей производится на высоте 90 см от уровня чистового пола. Светильник располагается строго по центру коридора или в нескольких точках с равным интервалом. После разметки выполняется штробление стен под гофру, глубина которой должна позволять полностью скрыть кабель. Из личного опыта: при работе с бетонными стенами старого фонда штробы часто получаются шире запланированных, поэтому всегда берите запас штукатурки для заделки. Поверхности очищаются от пыли с помощью строительного пылесоса перед установкой подрозетников.

Технология монтажа по шагам

Процесс установки требует последовательности и внимательности к деталям. Каждый этап должен быть проверен перед переходом к следующему.

1. Отключение электропитания в щитке и установка предупреждающей таблички (15 мин).
2. Сверление отверстий и установка подрозетников с помощью уровня и алебастра (1 час).
3. Прокладка кабеля в гофре от щитка к распределительной коробке и далее к выключателям (2-3 часа).

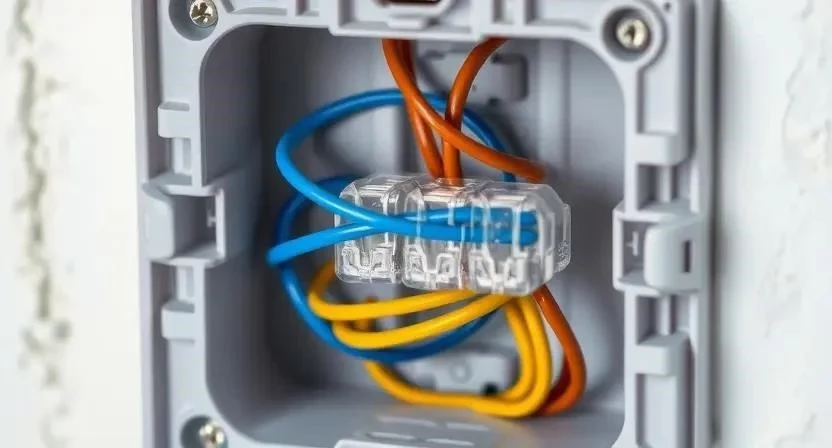

4. Соединение проводов в распределительной коробке с использованием клеммников (1 час).
5. Подключение первого проходного выключателя: фаза на общий контакт, два провода на выходы (30 мин).
6. Подключение второго проходного выключателя: два приходящих провода на выходы, уходящий провод на общий контакт (30 мин).
7. Монтаж осветительного прибора, подключение нуля и фазы, приходящей от второго выключателя (1 час).
8. Проверка целостности цепи с помощью мультиметра в режиме прозвонки (20 мин).
9. Установка декоративных рамок и клавиш выключателей (30 мин).
10. Тестирование системы: проверка срабатывания света из обеих точек (10 мин).

Технические нюансы и требования

Соблюдение цветовой маркировки упрощает дальнейшую эксплуатацию: фаза — коричневый/белый, ноль — синий, заземление — желто-зеленый. Сечение кабеля 1,5 мм² является стандартом для освещения и выдерживает нагрузку до 3,3 кВт. Важно убедиться, что выбранные выключатели совместимы с типом ламп (например, некоторые диммируемые LED-лампы требуют специальных механизмов). Температура в помещении при монтаже должна быть в пределах +5…+30°C, а влажность не должна превышать 80% для правильного застывания штукатурного состава.

Анализ типичных ошибок

Наиболее опасной ошибкой является путаница между фазным и нулевым проводом, что может привести к подаче напряжения на корпус светильника. Использование слишком тонкого провода (менее 1,5 мм²) вызывает его нагрев при длительной нагрузке. Плохая затяжка винтов в клеммах приводит к искрению и оплавлению изоляции. Однажды я столкнулся с ситуацией, когда из-за неплотного контакта в подрозетнике выключатель начал «трещать», что потребовало полной переборки узла. Отсутствие заземления в современных домах недопустимо и создает риск поражения током.

Экономический расчет проекта

Стоимость реализации зависит от того, выполняется ли работа самостоятельно или силами профессионалов. Основные затраты складываются из стоимости материалов и оплаты труда.

1. Закупка кабеля и гофры.
2. Приобретение электроустановочных изделий.
3. Оплата работы по штроблению.
4. Оплата монтажа схемы.
5. Затраты на расходные материалы (дюбели, алебастр).

Сэкономить можно, выполнив штробление самостоятельно, так как это самая трудозатратная и грязная часть работы, за которую мастера берут отдельную плату.

Эксплуатация и обслуживание

После завершения монтажа рекомендуется проверить затяжку всех контактов через 2-3 месяца эксплуатации, так как материалы могут дать усадку. Срок службы качественных механизмов составляет от 15 до 25 лет. Ревизию проводки следует проводить раз в 5 лет, проверяя изоляцию кабеля и отсутствие окисления на клеммах. При появлении мерцания ламп необходимо проверить надежность соединений в распределительной коробке.

Современные альтернативы классической схеме

Для управления светом из трех и более точек используются перекрестные выключатели, которые устанавливаются между двумя проходными. В современных интерьерах популярны беспроводные умные выключатели, не требующие прокладки дополнительных кабелей. Датчики движения позволяют полностью автоматизировать освещение коридора, включая свет при появлении человека. Сравнение технологий показывает, что классическая схема самая надежная, в то время как умный дом обеспечивает максимальный комфорт.

Ответы на часто задаваемые вопросы

Можно ли заменить обычный выключатель на проходной без переделки проводки?
Нет, проходной выключатель имеет три контакта, в то время как обычный — два. Потребуется прокладка дополнительного кабеля между точками управления.

Какой кабель лучше выбрать для коридора?
Оптимальным вариантом является ВВГнг-LS 3х1,5. Он не поддерживает горение и имеет низкое дымовыделение.

Как найти обрыв провода в стене?
Для этого используется мультиметр в режиме прозвонки. Нужно проверить непрерывность жилы от одной коробки до другой.

Нужно ли использовать гофру в бетонных стенах?
Да, гофра защищает кабель от механических повреждений при заливке раствором и позволяет заменить провод без демонтажа стены.

Можно ли подключать проходные выключатели разных брендов?
Да, если они соответствуют техническим стандартам и имеют одинаковый вольтаж, совместимость будет полной.

Что делать, если свет включается только из одной точки?
Скорее всего, произошел обрыв одного из двух перекидных проводов или ослаб контакт в клеммнике.

Можно ли использовать одну жилу кабеля для заземления и нуля?
Категорически запрещено. Ноль и заземление должны быть раздельными проводниками для обеспечения электробезопасности.
