Организация освещения в длинных коридорах или больших комнатах требует установки нескольких точек управления одной лампой. Подобная задача относится к электромонтажным работам средней сложности, выполнение которых занимает от 4 до 6 часов. Правильно реализованная схема подключения проходного выключателя позволяет существенно повысить комфорт эксплуатации жилья. Грамотный подход к монтажу исключает риск короткого замыкания и обеспечивает долговечность сети.
Особенности электромонтажных работ
Монтаж данной системы требует базовых навыков работы с электрикой и строгого соблюдения правил безопасности. Оптимальным временем для проведения таких работ является этап чернового ремонта, когда стены еще не зафинированы, что упрощает прокладку кабельных линий. Сложность процесса заключается в правильном распределении фазных проводов между двумя выключателями через перекидные контакты. Ошибки на этом этапе могут привести к некорректной работе освещения или выходу механизмов из строя.
Перечень необходимых материалов
Для качественного исполнения работ потребуется набор сертифицированных компонентов. Основным материалом служит медный кабель ВВГнг с сечением 1,5 мм², который отличается пожаробезопасностью. Все комплектующие рекомендуется приобретать в специализированных строительных магазинах для гарантии качества.

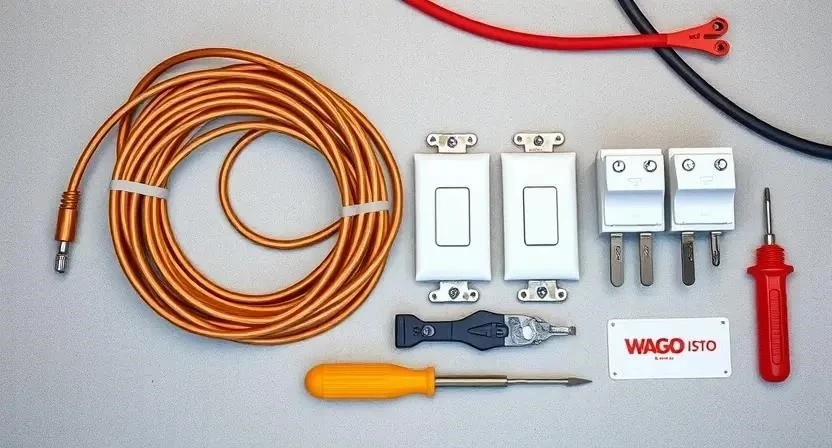

- Кабель ВВГнг 3х1,5 — основной силовой провод
- Проходные выключатели — механизмы с тремя контактами
- Подрозетники — пластиковые стаканы для фиксации в стене
- Клеммы WAGO — для надежного соединения жил
- Изолента ПВХ — для дополнительной изоляции
- Монтажные коробки — для размещения соединений
- Крепежные хомуты — для фиксации кабеля по стене
- Маркеры для кабеля — для идентификации фаз
Расчет материалов для стандартной комнаты (до 20 кв. м) представлен в таблице:
| Материал | Количество | Расход на м2 (примерно) | Цена за ед. | |
|---|---|---|---|---|
| Кабель ВВГнг 3х1,5 | 15 м | 0,75 м | 60 руб. | 900 руб. |
| Проходной выключатель | 2 шт. | — | 350 руб. | 700 руб. |
| Подрозетник | 2 шт. | — | 50 руб. | 100 руб. |
| Клеммы WAGO | 10 шт. | — | 20 руб. | 200 руб. |
| Изолента | 1 рулон | — | 80 руб. | 80 руб. |
Инструментарий для электромонтажа
Правильный подбор инструментов ускоряет процесс и гарантирует надежность контактов. Стриппер позволяет зачищать изоляцию, не повреждая медную жилу, что критически важно для безопасности. Перфоратор используется для создания штроб и отверстий под подрозетники.
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Индикаторная отвертка | Проверка наличия напряжения | Обязательно | 200 руб. |
| Стриппер | Снятие изоляции с жил | Желательно | 800 руб. |
| Пассатижи | Загиб и обрезка проводов | Обязательно | 500 руб. |
| Перфоратор | Штробление стен | Обязательно | 4500 руб. |
| Набор отверток | Затягивание винтов клемм | Обязательно | 700 руб. |
Обеспечение безопасности в помещении
Первоочередной задачей является полное обесточивание сети через автоматический выключатель в электрощите. Проверка отсутствия напряжения в рабочей зоне осуществляется с помощью индикаторной отвертки. Рабочее пространство должно быть очищено от посторонних предметов и влаги. Использование диэлектрических перчаток и инструмента с изолированными ручками минимизирует риски при случайном контакте с токоведущими частями.
Разметка и подготовка стен
Процесс начинается с определения точек установки выключателей и светильника. После разметки выполняется штробление стен по кратчайшему пути между точками, с учетом норм ПУЭ. В местах установки механизмов высверливаются отверстия под подрозетники, которые затем фиксируются с помощью гипсовой или алебастровой смеси. Кабельные линии прокладываются в штробах и закрепляются хомутами. Завершающим этапом является проверка целостности изоляции кабеля после укладки.
Этапы монтажа проходного выключателя
Монтаж выполняется строго последовательно. Из личного опыта: рекомендую пометить концы проводов цветной изолентой или маркером прямо в распределительной коробке, чтобы не перепутать перекидные жилы с фазным проводом при подключении.

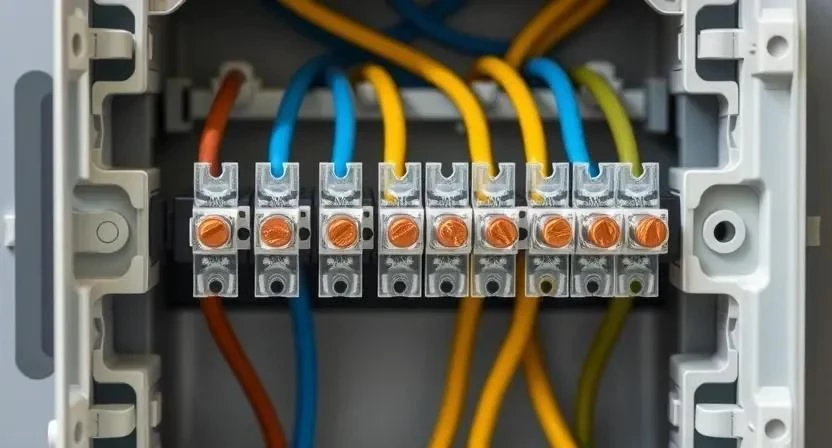

- Сборка схемы в распределительной коробке (30-40 мин).
- Подключение фазного провода к первому выключателю (20 мин).
- Соединение перекидных контактов между первым и вторым выключателями (30 мин).
- Подключение второго выключателя к лампе (20 мин).
- Подвод нулевого провода напрямую к светильнику (15 мин).
- Подключение заземления к корпусу светильника (15 мин).
- Проверка всех соединений в клеммах на плотность зажима (20 мин).
- Установка механизмов выключателей в подрозетники (20 мин).
- Монтаж декоративных рамок и клавиш (15 мин).
- Тестирование системы под напряжением (10 мин).
| Этап | Время | Особенности |
|---|---|---|
| Разметка и штробление | 2 часа | Соблюдение вертикали и горизонтали |
| Прокладка кабеля | 1 час | Избегать перегибов провода |
| Коммутация в коробке | 40 мин | Использование клемм WAGO |
| Монтаж механизмов | 40 мин | Аккуратная зачистка жил |
| Финальный тест | 10 мин | Проверка работы с обеих точек |
Технические требования и нормы ПУЭ
При электромонтаже необходимо строго соблюдать сечение провода — для освещения используется кабель 1,5 мм². Зачистка жил должна производиться аккуратно, без надрезов на меди, чтобы избежать перелома провода при затягивании винта. Важно использовать выключатели одной серии, так как механизмы разных производителей могут иметь разные габариты и не поместиться в один подрозетник. Из практики: однажды при попытке совместить разные бренды пришлось пересверливать отверстие в стене, так как механизм оказался шире стандартного.
Типичные ошибки при установке
Новички часто допускают ошибки, которые приводят к некорректной работе схемы. Из личного опыта: однажды из-за плохо зажатой клеммы WAGO свет в коридоре начал мерцать при включении второго выключателя, что потребовало полной переборки коробки.
- Перепутанные фазные и нулевые провода (включение нуля вместо фазы).
- Плохой контакт в клеммах, вызывающий нагрев провода.
- Использование кабеля сечением менее 1,5 мм².
- Отсутствие заземления для светильников с металлическим корпусом.
- Неправильное подключение перекидных контактов (смешивание их с общим выводом).
Смета на электромонтажные работы
Стоимость реализации проекта зависит от выбранных материалов и того, выполняется ли работа самостоятельно или с привлечением специалиста. На итоговую сумму влияют следующие факторы:
- Бренд и серия выключателей
- Марка кабеля (ГОСТ или ТУ)
- Общая длина кабельных линий
- Количество точек освещения
- Сложность штробления (бетон или кирпич)
- Стоимость расходных материалов (клеммы, изолента)
- Квалификация наемного мастера
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 1800 руб. | 1800 руб. | 0 руб. |
| Работа (монтаж) | 0 руб. | 3000 руб. | 3000 руб. |
| Расходники | 200 руб. | 200 руб. | 0 руб. |
| Инструмент (аренда) | 500 руб. | 0 руб. | -500 руб. |
| 2500 руб. | 5000 руб. | 2500 руб. |
Эксплуатация и обслуживание системы
После завершения монтажа рекомендуется проверить надежность контактов через 2-3 месяца эксплуатации, так как медные жилы могут «усаживаться». Срок службы качественных механизмов составляет от 10 до 20 лет. Ревизию электропроводки следует проводить раз в 5 лет, проверяя отсутствие окисления контактов в распределительных коробках и целостность изоляции.
Современные альтернативы традиционной схеме
Для управления освещением из трех и более точек используются перекрестные выключатели, которые устанавливаются между двумя проходными. Современным решением являются беспроводные умные выключатели, которые не требуют прокладки кабеля между точками управления. Также возможно использование реле, что упрощает схему разводки в больших помещениях. Традиционная схема надежнее в плане отказоустойчивости, но умные системы предлагают больше гибкости в настройке сценариев освещения.
Ответы на часто задаваемые вопросы
Можно ли использовать обычный выключатель вместо проходного?
Нет, обычный выключатель имеет два контакта, а проходной — три. Обычный механизм не позволит реализовать переключение одной лампы из двух разных мест.
Чем отличается проходной от перекрестного выключателя?
Проходной ставится по краям схемы (2 штуки), а перекрестный — посередине, если нужно добавить третью, четвертую и более точек управления.
Какой кабель лучше выбрать?
Оптимальным выбором будет ВВГнг-LS 3х1,5. Он не поддерживает горение и имеет низкое выделение дыма.
Как проверить схему без нагрузки?
Используйте мультиметр в режиме прозвонки, чтобы убедиться, что цепь замыкается при переключении клавиш.
Обязательно ли использовать клеммники WAGO?
Это не обязательно, но крайне желательно для обеспечения надежного контакта и быстроты монтажа по сравнению с скрутками.
Что будет, если перепутать фазу и ноль?
Светильник будет работать, но при выключенном выключателе на патроне лампы останется напряжение, что опасно при замене лампочки.
Можно ли ставить проходные выключатели в ванной?
Да, но только при использовании влагозащищенных моделей с соответствующим классом IP.
