Управление освещением из трех и более точек требует использования специальной коммутации. Монтаж такой системы обычно занимает от 4 до 8 часов в зависимости от сложности разводки, а стоимость материалов на одну точку управления начинается от 1500 рублей. Правильно реализованная схема с перекрестным выключателем позволяет комфортно перемещаться по длинным коридорам или многоуровневым помещениям, включая и выключая свет в любом конце комнаты. Грамотный подход к установке гарантирует надежную работу электрики на долгие годы.
Особенности устройства и базовые требования
Перед началом работ необходимо четко понимать разницу между типами коммутационных устройств. Одноклавишный выключатель просто разрывает цепь, проходной позволяет управлять светом из двух мест, а перекрестный предназначен для создания цепочки из трех и более точек управления. Для реализации данной задачи требуются базовые навыки работы с электропроводкой и строгое соблюдение правил ПУЭ.
Безопасность при монтаже является приоритетом, поэтому все работы проводятся при полностью обесточенной сети. Время выполнения работ напрямую зависит от состояния стен и наличия готовых штроб. Ошибки на этапе планирования могут привести к необходимости переделывать всю разводку, поэтому схема должна быть отрисована заранее.
Перечень необходимых материалов
Для качественного электромонтажа освещения используются сертифицированные компоненты, устойчивые к перепадам напряжения и механическим воздействиям. Основным материалом служит кабель ВВГнг с сечением 1.5 мм², который обладает негорючей изоляцией.
- Кабель ВВГнг 3х1.5 (марка с заземлением);
- Перекрестные выключатели (согласно количеству точек);
- Проходные выключатели (всегда два: в начале и в конце цепи);
- Подрозетники для фиксации механизмов;

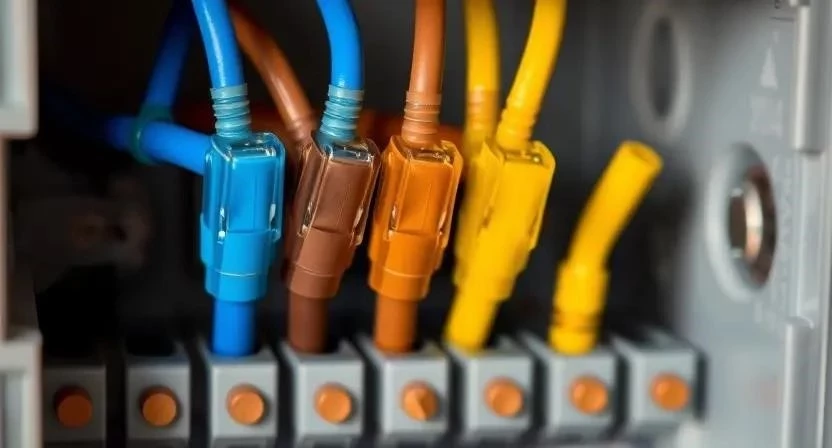

- Клеммники WAGO для надежной коммутации;
- Изолента ПВХ для дополнительной защиты;
- Распределительная монтажная коробка;
- Кабельные стяжки для организации проводов.
Расход материалов на одну точку управления представлен в следующей таблице:
| Материал | Количество | Расход на м2/точку | Цена за ед. | |
|---|---|---|---|---|
| Кабель ВВГнг 3х1.5 | 5-10 м | за точку | 60 руб/м | 600 руб |
| Перекрестный выключатель | 1 шт | 1 шт | 800 руб | 800 руб |
| Проходной выключатель | 2 шт | на схему | 500 руб | 1000 руб |
| Подрозетник | 1 шт | 1 шт | 50 руб | 50 руб |
| Клеммники | 5-10 шт | комплект | 20 руб | 200 руб |

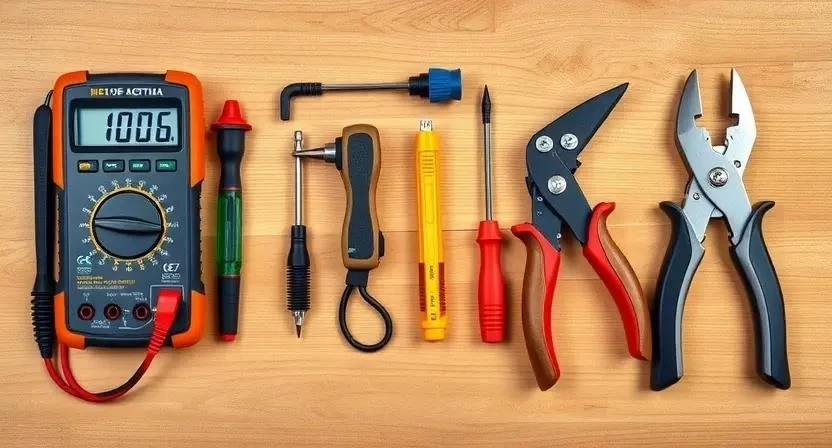

Инструментарий для электромонтажа
Правильный подбор инструментов ускоряет процесс установки и минимизирует риск повреждения изоляции кабеля. Использование профессионального стриппера позволяет снимать оболочку провода, не повреждая медную жилу, что критически важно для предотвращения коротких замыканий.
- Индикаторная отвертка для проверки фазы;
- Стриппер или острый монтажный нож;
- Пассатижи для зажима и обрезки;
- Перфоратор с насадками для штробления;
- Строительный уровень для ровной установки;
- Мультиметр для прозвонки цепи;
- Набор отверток с разными насадками.
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Индикаторная отвертка | Поиск фазы и проверка напряжения | Обязательно | 200 руб |
| Стриппер | Быстрое снятие изоляции | Желательно | 1200 руб |
| Перфоратор | Создание штроб и отверстий | Обязательно | 5000 руб |
| Мультиметр | Проверка целостности кабеля | Обязательно | 1500 руб |
| Уровень | Выравнивание подрозетников | Обязательно | 400 руб |
Организация рабочего пространства
Подготовка помещения начинается с полной очистки стен от лишнего мусора и пыли. На этом этапе производится точная разметка точек установки всех выключателей и светильников с помощью карандаша и уровня. Чтобы избежать порчи интерьера, мебель сдвигается в центр комнаты, а пол и поверхности застилаются защитной пленкой, что предотвращает попадание строительной пыли в труднодоступные места.
Подготовка стен и установка закладных

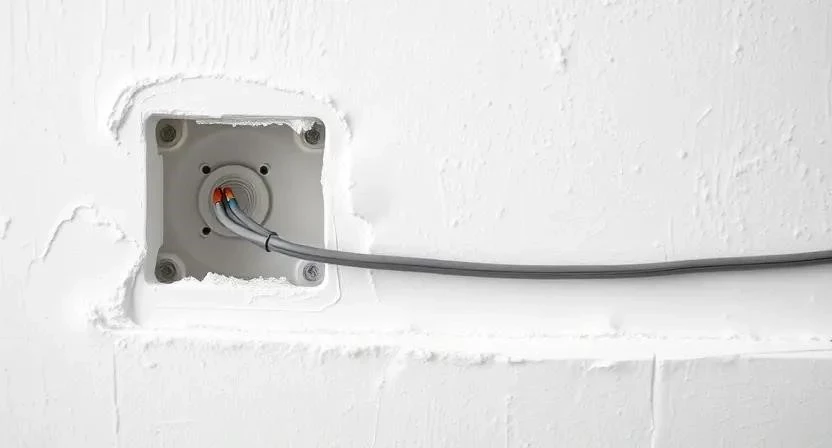

Процесс подготовки поверхности включает штробление стен под прокладку кабеля. Глубина штробы должна соответствовать диаметру кабеля с учетом последующей заделки раствором. После прокладки проводов устанавливаются подрозетники, при этом важно проверить глубину их посадки, чтобы механизм выключателя встал плотно к стене без перекосов.
Места примыкания подрозетников и штробы обрабатываются грунтовкой. Это обеспечивает лучшую адгезию штукатурного состава и предотвращает появление трещин на финишной отделке. Особое внимание уделяется углам поворота кабеля, где радиус изгиба не должен быть слишком острым, чтобы не повредить внутреннюю структуру жилы.
Технология монтажа перекрестной схемы
Монтаж выполняется строго по этапам для исключения ошибок в коммутации. Однажды при монтаже в коридоре я забыл проверить глубину подрозетника, из-за чего кабели скомкались и механизм не встал до конца. Теперь всегда использую уровень и проверяю зазоры перед фиксацией.
- Обесточивание сети и проверка отсутствия напряжения индикатором (10 мин).
- Прокладка кабеля от распределительной коробки к первому проходному выключателю (30 мин).
- Соединение первого проходного выключателя со вторым, который является перекрестным (30 мин).
- Соединение перекрестного выключателя с третьим, проходным (30 мин).
- Прокладка линии от последнего проходного выключателя к светильнику (30 мин).
- Подключение общего нулевого провода напрямую к светильнику (15 мин).
- Коммутация всех фазных проводов в распределительной коробке (40 мин).
- Фиксация механизмов выключателей в подрозетниках (20 мин).
- Установка декоративных рамок и клавиш (20 мин).
- Тестирование работоспособности каждой клавиши по очереди (15 мин).
- Закрытие штроб штукатуркой и финишная отделка (60 мин).
Технические тонкости и стандарты
Соблюдение цветовой маркировки проводов упрощает дальнейшее обслуживание системы: фаза обычно обозначается коричневым или черным цветом, ноль — синим, а заземление — желто-зеленым. Сечение кабеля 1.5 мм² является стандартом для освещения и выдерживает необходимую нагрузку без перегрева. Стоит учитывать, что при экстремально высоких температурах в помещении изоляция некоторых дешевых кабелей может стать хрупкой, поэтому рекомендуется использовать только качественный ВВГнг-LS.
Совместимость брендов выключателей также играет роль. Хотя электрическая часть стандартизирована, декоративные рамки разных производителей не стыкуются между собой. Рекомендуется покупать все механизмы одной серии одного бренда для эстетичного внешнего вида.
Типичные промахи при установке
Ошибки в электромонтаже могут привести к некорректной работе схемы или даже к короткому замыканию. В одном из проектов заказчик решил сэкономить и купил разные бренды выключателей. В итоге рамки не состыковались, а механизмы имели разный вылет, что выглядело неопрятно.
- Использование обычного одноклавишного выключателя вместо проходного.
- Перепутанные фазные линии при подключении к перекрестному механизму.
- Плохо затянутые винтовые клеммы, что ведет к искрению и нагреву.
- Полное отсутствие заземления в системе освещения.
- Несоблюдение полярности при подключении умных реле в гибридных схемах.
Экономическая составляющая работ
Стоимость реализации схемы зависит от того, выполняется ли монтаж своими руками или силами профессионала. При самостоятельном монтаже в комнате 20 м2 удалось сэкономить около 5000 рублей на работе, но потратить на 2 дня больше времени из-за отсутствия профессионального штробореза.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы | 3500 | 3500 | 0 |
| Работа по штроблению | 0 | 2000 | 2000 |
| Монтаж и подключение | 0 | 3000 | 3000 |
| Расходники (диски, буры) | 500 | 0 (входит в работу) | -500 |
| 4000 | 8500 | 4500 |
Эксплуатация и обслуживание системы
После завершения всех работ и отделки рекомендуется провести повторную проверку контактов через год эксплуатации. Это необходимо, так как из-за температурного расширения материалов винтовые зажимы могут немного ослабнуть. При использовании мощных светодиодных панелей или больших люстр следует следить за тем, чтобы суммарная нагрузка не превышала допустимый ток выключателя.
Срок службы качественных механизмов составляет от 15 до 25 лет. Основным износом подвергается пружинный механизм клавиши, который со временем может начать срабатывать с меньшим усилием или заедать.
Современные способы управления светом

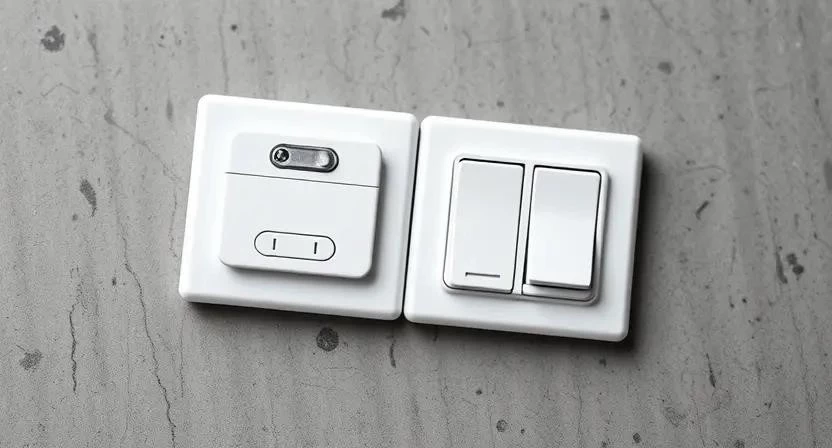

Традиционная схема с перекрестным выключателем сегодня имеет альтернативы в виде систем «умного дома». Использование умных реле позволяет реализовать управление из любого количества точек без прокладки множества дополнительных кабелей. Беспроводные выключатели, работающие по протоколам Zigbee или Wi-Fi, просто приклеиваются к стене и связываются с центральным контроллером.
Сравнение показывает, что традиционная схема более надежна, так как не зависит от программного обеспечения и интернета, однако умный дом значительно проще в масштабировании и установке в уже готовом ремонте.
Ответы на часто задаваемые вопросы
Можно ли использовать 3 перекрестных выключателя?
Да, количество перекрестных выключателей может быть любым. Они устанавливаются между двумя обязательными проходными выключателями.
Чем отличается проходной от перекрестного?
Проходной имеет три контакта и ставится по краям цепи, перекрестный имеет четыре контакта и ставится в середине.
Какой кабель лучше выбрать?
Оптимальным выбором будет ВВГнг-LS 3х1.5, так как он безопасен при пожаре и имеет необходимый запас по току.
Как найти обрыв в такой схеме?
С помощью мультиметра в режиме прозвонки, проверяя каждый участок кабеля от одного выключателя к другому.
Можно ли заменить перекрестный выключатель на обычный?
Нет, обычный выключатель просто разорвет цепь, и управление из других точек перестанет работать.
Нужно ли заземлять подрозетники?
Если подрозетник металлический, заземление обязательно. Пластиковые подрозетники заземления не требуют.
Какое максимальное количество точек управления возможно?
Теоретически количество точек не ограничено, достаточно добавлять перекрестные выключатели в разрыв линии.
