Управление освещением в просторных коридорах или больших жилых комнатах из трех и более точек требует создания специальной электрической цепи. Для новичка такая задача считается средней по сложности, а время выполнения всех работ обычно занимает от одного до двух дней. Понимание того, как устроен принцип работы перекрестного выключателя, позволяет создать удобную систему управления светом. Правильный подход к монтажу гарантирует надежность всей электросети в доме.
Особенности электромонтажных работ
Электромонтажные работы повышенной сложности требуют базовых знаний схемотехники и навыков работы с электрикой. Важно точно рассчитать время на штробление и разводку кабеля, чтобы избежать простоев в отделке. Безопасность ставится на первое место: обязательным условием является полное обесточивание линии через автоматический выключатель. Использование индикаторной отвертки для проверки отсутствия напряжения предотвращает несчастные случаи при контакте с фазой.
Перечень необходимых материалов
Для реализации схемы потребуются специализированные электроматериалы, обеспечивающие надежную передачу тока. Основным элементом выступает перекрестный механизм, который устанавливается между двумя проходными выключателями.
- Перекрестный выключатель
- Проходные выключатели (2 штуки)
- Кабель ВВГнг 3х1.5
- Подрозетники (монтажные стаканы)
- Клеммники для соединений
- Изоляционные материалы (изолента)
- Распределительная коробка
- Крепежные клипсы для кабеля
| Материал | Количество | Расход на м2 (ориентир) | Цена за ед. | |
|---|---|---|---|---|
| Кабель ВВГнг 3х1.5 | 25 м | — | 80 руб. | 2000 руб. |
| Перекрестный выключатель | 1 шт. | — | 600 руб. | 600 руб. |
| Проходной выключатель | 2 шт. | — | 400 руб. | 800 руб. |
| Подрозетник | 3 шт. | — | 50 руб. | 150 руб. |
| Клеммники | 1 уп. | — | 300 руб. | 300 руб. |

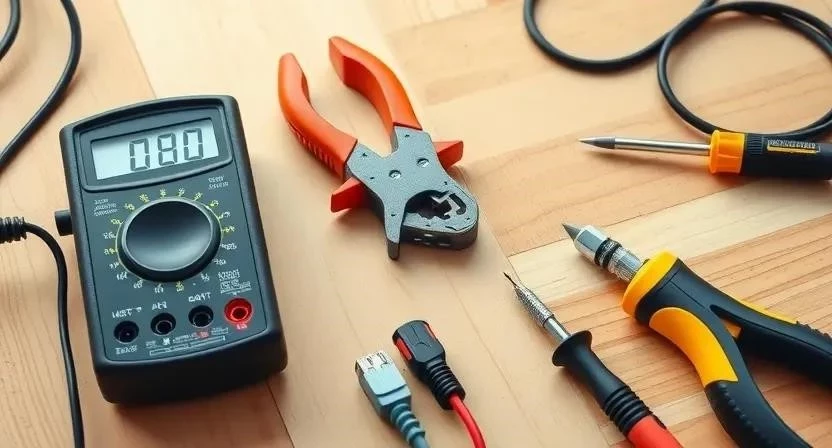

Инструментарий для электрики
Комплект инструментов должен включать устройства для зачистки жил и проверки напряжения. Качественный инструмент ускоряет процесс монтажа перекрестного выключателя и минимизирует риск повреждения изоляции.
- Индикаторная отвертка
- Стриппер для зачистки проводов
- Пассатижи
- Перфоратор или штроборез
- Строительный уровень
- Мультиметр
- Набор отверток
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Индикаторная отвертка | Поиск фазы | Обязательно | 200 руб. |
| Стриппер | Снятие изоляции | Желательно | 700 руб. |
| Мультиметр | Проверка цепи | Обязательно | 1500 руб. |
| Перфоратор | Штробление | Обязательно | 5000 руб. |
| Уровень | Выравнивание подрозетников | Обязательно | 400 руб. |
Подготовка помещения к работам
Сначала проводится разметка всех точек установки выключателей и светильников на стенах. Мебель отодвигают от рабочих зон, а пол и поверхности покрывают защитной пленкой для предотвращения загрязнения строительной пылью. Особое внимание уделяется месту установки распределительной коробки, которая должна быть доступна для обслуживания, но незаметна в интерьере.
Работа с поверхностями стен

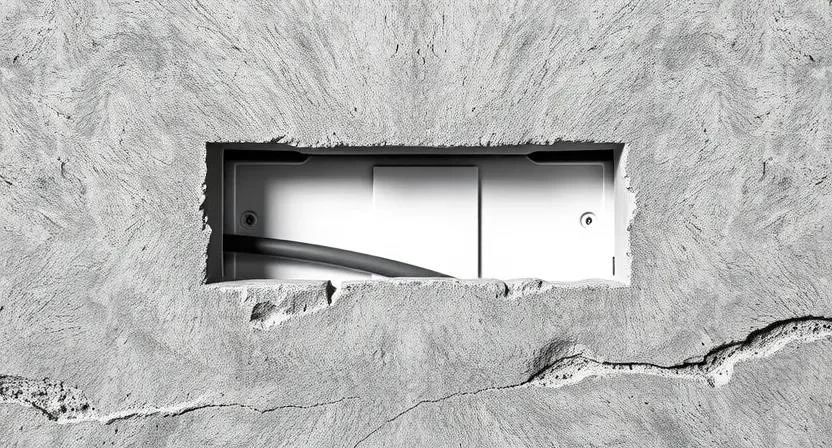

Процесс подготовки включает штробление стен под прокладку кабеля ВВГнг. После формирования каналов устанавливаются подрозетники, которые выравниваются по уровню для корректной посадки механизмов. Линии проверяются на целостность с помощью мультиметра перед окончательной заделкой штроб.
Пример из практики: Однажды при монтаже в старом доме я обнаружил, что стены из рыхлого кирпича не держат стандартные подрозетники, поэтому пришлось использовать гипсовый раствор для их надежной фиксации.
Технология монтажа по шагам
Монтаж системы требует строгого соблюдения последовательности соединений. Ошибки на любом этапе приведут к неправильной работе схемы.
- Схема проектирования (1-2 часа). Определение мест установки всех трех выключателей и источника света.
- Прокладка кабеля от щитка (2-3 часа). Проводка фазы от автоматического выключателя к первому проходному выключателю.
- Соединение первого проходного с перекрестным (2 часа). Разводка двух параллельных линий между механизмами.
- Соединение перекрестного со вторым проходным (2 часа). Перекрестная коммутация жил кабеля.
- Подключение второго проходного к лампе (2 часа). Замыкание цепи на осветительный прибор.
- Монтаж выключателей в подрозетники (1-2 часа). Фиксация механизмов и подключение проводов к клеммам.
- Проверка соединений в коробке (1 час). Контроль плотности затяжки всех контактов.
- Тестирование системы (1 час). Проверка возможности включения и выключения света из каждой точки под напряжением.
При подключении важно следить за тем, чтобы жилы кабеля были зачищены равномерно. Типичной ошибкой является чрезмерное затягивание винтов, что может привести к обрыву тонкой медной жилы. Пример из практики: Часто при подключении перекрестного выключателя путают входящие и исходящие пары проводов, что приводит к тому, что свет включается только в определенной комбинации клавиш. В таком случае достаточно поменять местами провода на одном из проходных механизмов.
| Этап | Время | Особенности |
|---|---|---|
| Разметка и штробление | 4-6 часов | Соблюдение вертикали и горизонтали |
| Прокладка кабеля | 5-7 часов | Использование клипс, избегание перегибов |
| Коммутация в коробках | 3-4 часа | Использование качественных клеммников |
| Установка механизмов | 2 часа | Проверка уровня подрозетников |
| Пусконаладка | 1 час | Проверка работы каждой клавиши |
Технические нюансы установки
Особое внимание следует уделить сечению провода: для освещения оптимально использовать 1.5 мм². Температурный режим в помещении не должен превышать допустимые нормы для изоляции кабеля ВВГнг. Рекомендуется использовать выключатели одного бренда для обеспечения совместимости размеров и эстетики. В электрощите устанавливается автоматический выключатель на 10А для защиты линии от перегрузок.
Разбор типичных ошибок
Типичные ошибки часто возникают из-за невнимательности при разводке фазных линий. Неправильное подключение может привести к тому, что схема будет работать некорректно или вовсе не включится.
- Перепутанные фазные линии между проходным и перекрестным механизмами.
- Плохо затянутые клеммы, что вызывает нагрев контакта и искрение.
- Отсутствие заземления в металлических распределительных коробках.
- Использование кабеля с сечением менее 1.5 мм², что недопустимо по нормам электробезопасности.
- Нарушение целостности изоляции при зачистке проводов стриппером.
Пример из практики: Столкнулся с ситуацией, когда из-за плохо затянутого клеммника в распределительной коробке началось искрение, что привело к оплавлению изоляции кабеля. Теперь всегда проверяю затяжку каждого контакта физическим усилием.
Расчет стоимости работ и материалов
| Статья расходов | Количество | Цена | |
|---|---|---|---|
| Комплект выключателей | 3 шт. | 500 руб. | 1500 руб. |
| Кабель ВВГнг 3х1.5 | 25 м | 80 руб. | 2000 руб. |
| Расходники (клеммы, коробки) | — | 1000 руб. | 1000 руб. |
| Работа мастера (средняя) | — | 4000 руб. | 4000 руб. |
| — | — | 8500 руб. |
| Вариант монтажа | Стоимость | Срок выполнения | Экономия |
|---|---|---|---|
| Своими руками | 4500 руб. | 2 дня | 4000 руб. |
| С мастером | 8500 руб. | 1 день | 0 руб. |
Обслуживание после монтажа
После завершения эксплуатации рекомендуется проверить затяжку контактов через год, так как материалы могут дать усадку. При появлении треска или затрудненном ходе клавиши механизм следует заменить на новый. Современные выключатели при правильном монтаже служат от 15 до 25 лет.
Альтернативные решения для управления светом
Существуют альтернативные способы управления освещением, которые позволяют избежать сложной разводки кабеля. Установка умных реле в подрозетники превращает обычные выключатели в многофункциональные устройства. Беспроводные выключатели и системы Zigbee или Wi-Fi позволяют добавлять точки управления в любом месте комнаты без штробления стен.
Ответы на популярные вопросы
Чем перекрестный выключатель отличается от проходного?
Проходной используется для управления из двух точек, а перекрестный позволяет добавить третью и последующие точки управления.
Можно ли поставить два перекрестных выключателя?
Да, любое количество перекрестных выключателей можно установить между двумя проходными для увеличения числа точек управления.
Как найти обрыв в цепи?
С помощью мультиметра в режиме прозвонки, проверяя каждый участок кабеля по отдельности.
Можно ли заменить перекрестный выключатель обычным?
Нет, обычный одноклавишный выключатель не имеет необходимых контактов для работы в такой схеме.
Какой цвет кабеля использовать для фазы?
Обычно используют белый, коричневый или черный цвета; синий строго резервируется для нуля.
Какая максимальная нагрузка допустима?
Зависит от характеристик выключателя, обычно до 10А, что достаточно для большинства светодиодных ламп.
На какой высоте устанавливать выключатели?
Стандартная высота составляет 90 см от уровня чистового пола.
