Обеспечение электробезопасности в частном секторе требует создания надежного контура заземления. Монтаж системы занимает от одного до двух рабочих дней, а итоговая стоимость зависит от типа почвы и выбранных материалов. Правильное заземление в загородном доме предотвращает поражение электрическим током и защищает технику от перенапряжений. Данный процесс требует строгого соблюдения норм ПУЭ для достижения необходимого сопротивления.
Особенности подготовки к работам
Установка системы требует базовых навыков работы с электроинструментом и понимания основ электрики. Сложность работ оценивается как средняя, однако критически важно учитывать нормативы ПУЭ. Оптимально проводить монтаж в теплое время года, когда грунт доступен для рытья траншей и забивания электродов.
Перечень необходимых материалов

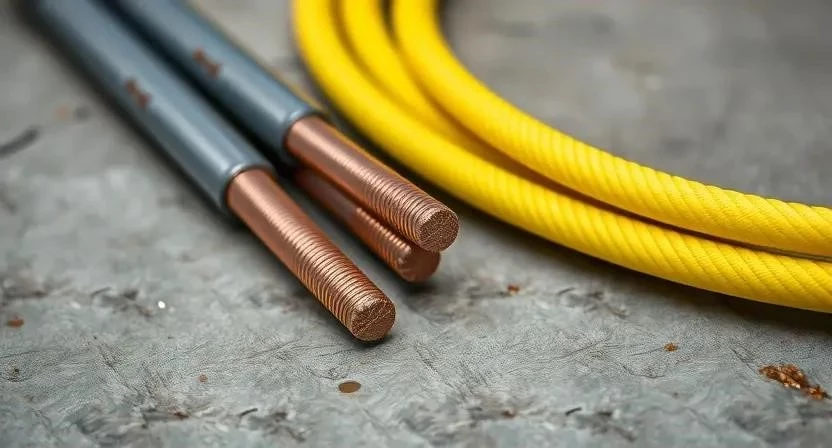

Для создания контура потребуются следующие компоненты:
- Стальные уголки или медные стержни (электроды)
- Кабель ПВ-3
- Медный многожильный провод
- Соединительные зажимы
- Труба ПНД для защиты кабеля
- Заземляющая шина (ГЗШ)
- Сварочные электроды
- Изоляционные материалы
- Болты и гайки из нержавеющей стали
Расчет количества материалов производится на стандартный дом с учетом глубины заложения. Приобрести комплектующие можно в специализированных электротехнических магазинах.
| Материал | Количество | Расход на м2/ед. | Примерная цена | |
|---|---|---|---|---|
| Электрод стальной | 3 шт. | 1 шт. на точку | 1200 руб. | 3600 руб. |
| Кабель ПВ-3 | 15 м | по длине трассы | 100 руб/м | 1500 руб. |
| Труба ПНД | 5 м | на ввод в дом | 80 руб/м | 400 руб. |
| Зажимы соединительные | 4 шт. | на каждое соединение | 200 руб. | 800 руб. |
| Шина ГЗШ | 1 шт. | 1 шт. на щиток | 500 руб. | 500 руб. |

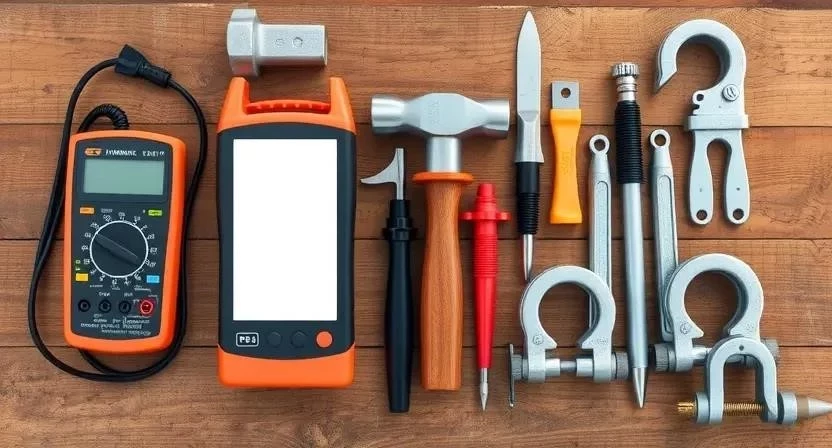

Инструменты для монтажа
В процессе установки используются специализированные приборы и ручной инструмент:
- Кувалда — для забивания стержней в грунт
- Перфоратор — для подготовки отверстий в фундаменте
- Мультиметр или омметр — для замера сопротивления
- Сварочный аппарат — для создания надежного соединения металла
- Набор гаечных ключей — для затяжки зажимов
- Лопата — для рытья траншеи под проводник
- Рулетка — для точной разметки дистанции
Профессиональный омметр рекомендуется взять в аренду, так как покупка дорогостоящего прибора для разовой работы нецелесообразна.
Организация рабочего пространства
Сначала определяется место под контур заземления, которое должно быть удалено от других металлических конструкций. Участок очищается от построек и временных сооружений. Особое внимание уделяется защите подземных коммуникаций, чтобы избежать их повреждения при забивании электродов. Также организуется беспрепятственный доступ к электрощитку.
Анализ и подготовка почвы

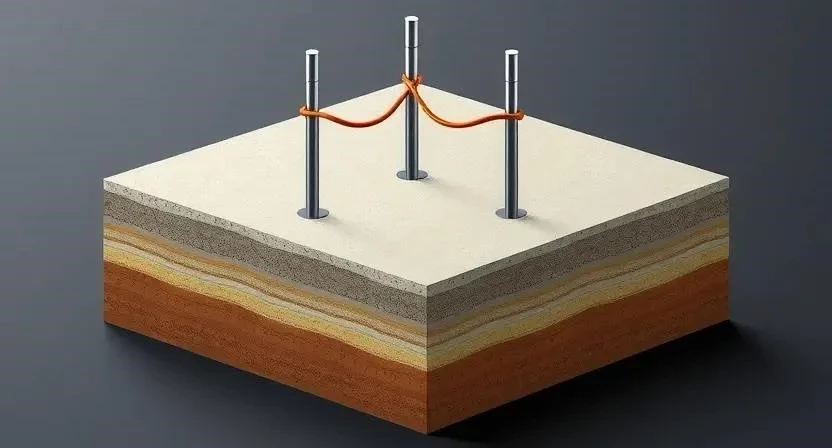

Тип грунта напрямую влияет на выбор схемы заземления. В песчаных почвах сопротивление выше, чем в глинистых или черноземе, что требует увеличения количества электродов. Глубина заложения проводников рассчитывается исходя из уровня промерзания почвы в регионе. Площадка очищается от крупных камней и строительного мусора, которые могут помешать забиванию стержней.
Технология установки контура
Процесс монтажа выполняется в строгой последовательности:
- Разметка контура на местности с соблюдением шага между электродами.
- Рытье траншеи для прокладки соединительного провода.
- Выбор и подготовка электродов (стержней), очистка их от ржавчины.
- Забивание электродов в грунт с соблюдением дистанции.
- Соединение электродов между собой с помощью сварки или зажимов.
- Прокладка заземляющего проводника от контура к дому.
- Защита провода в трубе ПНД при вводе в здание.

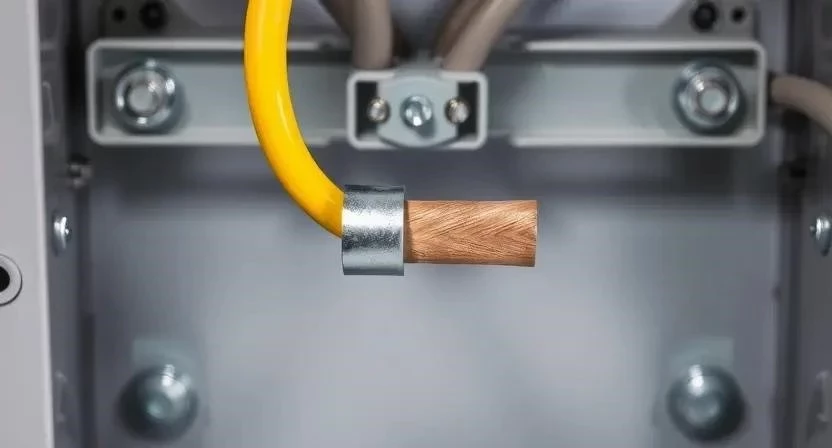

- Подключение провода к главной заземляющей шине (ГЗШ) в щитке.
- Проверка сопротивления заземления прибором.
- Засыпка траншеи и реставрация грунта.
При выполнении работ важно следить за вертикальностью забивания стержней. Из личного опыта: однажды при монтаже в глинистом грунте стержень ушел криво из-за попадания на крупный камень. Пришлось выбить его и сместить точку забивания на 20 см, чтобы обеспечить правильное положение.
| Этап работ | Время выполнения | Особенности |
|---|---|---|
| Разметка и рытье | 3-4 часа | Соблюдение дистанции |
| Забивание электродов | 4-6 часов | Глубина до уровня промерзания |
| Сварка и соединения | 2-3 часа | Максимальный контакт |
| Прокладка кабеля | 2 часа | Использование ПНД трубы |
| Замеры и подключение | 1-2 часа | Использование омметра |
Технические особенности и требования
Температура и влажность почвы существенно влияют на сопротивление системы. В засушливые периоды эффективность заземления может снизиться. Важно учитывать химическую несовместимость меди и стали, так как их прямой контакт вызывает электрохимическую коррозию. Сечение заземляющего проводника должно строго соответствовать мощности сети и требованиям ПУЭ.
Типичные ошибки при монтаже
Неправильный подход к установке может привести к потере безопасности:
- Использование старых водопроводных труб вместо электродов.
- Нарушение шага между стержнями (слишком близкое расположение).
- Отсутствие защиты кабеля трубой ПНД при вводе в дом.
- Применение скруток вместо сварки или специализированных зажимов.
- Игнорирование итогового замера сопротивления после установки.
Пример из практики: в одном из проектов заказчик решил сэкономить и заземлил сеть на старую стальную трубу водопровода. В итоге при утечке тока соседние краны в доме стали «биться» током, что потребовало полной переделки системы.
Расчет затрат на устройство заземления
Стоимость реализации зависит от объема материалов и привлечения специалистов. Из личного опыта: аренда профессионального омметра на один день обошлась мне дешевле, чем покупка дешевого прибора, который показал неверные данные.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 6800 руб. | 6800 руб. | 0 руб. |
| Работа | 0 руб. | 8000 руб. | 8000 руб. |
| Инструмент (аренда) | 1000 руб. | 0 руб. | -1000 руб. |
| 7800 руб. | 14800 руб. | 7000 руб. |
Эксплуатация и обслуживание
После завершения работ систему можно эксплуатировать сразу. Регламент обслуживания предполагает проверку сопротивления раз в несколько лет. Необходимо контролировать целостность соединений в местах выхода провода из земли. Срок службы стальных электродов зависит от агрессивности среды, медные служат дольше.
Сравнение вариантов заземления
Существует два основных типа контуров. Вертикальный вариант с использованием стержней более компактен и эффективен в глубоких слоях почвы. Горизонтальный метод с прокладкой ленты подходит для скалистых грунтов. Готовые комплекты заземления упрощают монтаж, но обходятся дороже самосборных систем.
| Характеристика | Вертикальный контур | Горизонтальный контур |
|---|---|---|
| Занимаемая площадь | Минимальная | Значительная |
| Сложность монтажа | Средняя (забивание) | Высокая (рытье траншей) |
| Эффективность | Высокая в большинстве почв | Лучше для скалистых грунтов |
| Стоимость материалов | Ниже | Выше (больше проводника) |
| Срок службы | Зависит от металла | Зависит от глубины заложения |
Ответы на частые вопросы
Можно ли использовать старый водопровод для заземления?
Нет, это опасно и запрещено нормами, так как может привести к подаче тока на все металлические трубы в доме.
Какое сопротивление считается нормой для частного дома?
Согласно ПУЭ, для большинства систем оно не должно превышать 4 Ом.
Нужна ли медная шина в щитке?
Да, ГЗШ необходима для объединения всех заземляющих проводников в одну точку.
Чем отличается заземление от зануления?
Заземление — это соединение с землей, зануление — соединение с нулевым проводом сети.
Можно ли заземлить только одну розетку?
Нет, заземление должно быть общим для всей электропроводки дома.
Что делать, если грунт очень скалистый?
В таких случаях рекомендуется использовать горизонтальный контур с прокладкой ленты в траншеях.
Обязательно ли ставить УЗО при наличии заземления?
Да, УЗО работает в паре с заземлением, обеспечивая максимальную защиту человека от тока утечки.
Как часто нужно проверять контур?
Рекомендуется проводить замеры сопротивления раз в 3-5 лет.
