Монтаж электроточек является критическим этапом отделочных работ в любом помещении. Правильный подход к этой задаче позволяет избежать коротких замыканий и обеспечить максимальное удобство эксплуатации жилого пространства. В среднем, электромонтаж в одной стандартной комнате занимает от 2 до 4 дней, а уровень сложности оценивается как средний, требующий базовых знаний электрики. Чтобы понять, как правильно установить розетки и выключатели, необходимо строго следовать техническим регламентам и нормам безопасности.
Базовые требования к электромонтажным работам
Процесс установки электроточек следует проводить исключительно на этапе черновых работ, до начала финишной отделки стен. Это позволяет скрыть проводку и избежать повреждения чистовых материалов. Для успешного выполнения задачи потребуются минимальные знания о распределении фазы, нуля и заземления, а также понимание принципов работы автоматических выключателей в щитке. Оценка сложности работ зависит от количества точек и материала стен (бетон, кирпич или гипсокартон), что напрямую влияет на время выполнения.
Перечень необходимых расходных материалов
Качественные компоненты гарантируют долговечность системы и пожарную безопасность. Основным стандартом для внутренней проводки является кабель ВВГнг, который не поддерживает горение. Для фиксации механизмов в стене используются подрозетники, а для надежного соединения проводов — зажимные клеммы.
- Кабель ВВГнг 3х2.5 (для розеток);
- Кабель ВВГнг 3х1.5 (для освещения);
- Подрозетники (монтажные коробки);
- Механизмы розеток и выключателей;
- Декоративные рамки и лицевые панели;
- Клеммники (WAGO или винтовые);
- Гипс или алебастр для фиксации;
- Гофрированная труба (ПВХ);
- Изолента ПВХ;
- Дюбель-хомуты для крепления кабеля.
Расход материалов рассчитывается индивидуально на каждую комнату, исходя из длины трасс и количества точек. Приобрести комплектующие можно в специализированных строительных гипермаркетах или магазинах электротехники.
| Материал | Расход на точку (примерно) | Средняя цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг | 5-10 метров | 60 руб./м | 3000 руб. |
| Подрозетник | 1 шт. | 40 руб. | 200 руб. |
| Механизм розетки | 1 шт. | 250 руб. | 1250 руб. |
| Смесь (гипс) | 0.5 кг | 30 руб./кг | 75 руб. |
| Гофра | 5 метров | 15 руб./м | 375 руб. |
Инструментарий для качественного монтажа
Использование профессионального оборудования ускоряет процесс и повышает точность разметки. Для работы с бетоном обязателен перфоратор, а для создания ровных каналов под кабель — штроборез. Инструменты можно приобрести в собственность или взять в аренду, если ремонт разовый.
- Перфоратор — бурение отверстий и штробление;
- Штроборез — создание узких каналов в стенах;
- Стриппер — быстрая зачистка изоляции проводов;
- Набор отверток (крестовая, плоская) — затяжка контактов;
- Строительный уровень — выравнивание механизмов;
- Индикатор напряжения — проверка отсутствия тока;
- Рулетка и карандаш — точная разметка точек.
| Инструмент | Назначение | Статус | Примерная цена |
|---|---|---|---|
| Перфоратор | Бурение стен | Обязательно | 5000-12000 руб. |
| Штроборез | Прорезка каналов | Желательно | 7000-15000 руб. |
| Стриппер | Снятие изоляции | Желательно | 800-2000 руб. |
| Уровень | Контроль горизонтали | Обязательно | 500-1500 руб. |
| Индикатор | Поиск фазы | Обязательно | 300-800 руб. |
Организация пространства перед началом работ
Рабочая зона должна быть максимально свободна от лишних предметов. Пыль при штроблении распространяется очень быстро, поэтому пол и оставшаяся мебель обязательно укрываются плотной полиэтиленовой пленкой. Рекомендуется обеспечить приток свежего воздуха, открыв окна или установив строительный пылесос для сбора шлама непосредственно у инструмента.
Подготовка стен и разметка точек
Разметка осуществляется с учетом правил ПУЭ и эргономики помещения. Высота розеток обычно составляет 30 см от чистового пола, выключателей — 90 см. После нанесения меток выполняется штробление стен — прорезание каналов, в которых будет проложен кабель. Важно очистить все отверстия от строительной пыли и проверить глубину подрозетников, чтобы они не выступали за плоскость будущей стены.
Поэтапный процесс установки электроточек
Монтаж требует строгого соблюдения последовательности действий для обеспечения безопасности. Из личного опыта: при разметке точек в кухне всегда закладывайте 2-3 дополнительные розетки над столешницей, так как бытовой техники всегда оказывается больше, чем планировалось изначально.
- Разметка и трассировка (1-2 часа): определение мест установки и путей прокладки кабеля.
- Бурение отверстий под подрозетники (2-4 часа): создание углублений в стенах.
- Штробление каналов под кабель (4-8 часов): прорезка путей между точками.
- Прокладка кабеля в гофре (3-5 часов): укладка проводов и их фиксация дюбель-хомутами.

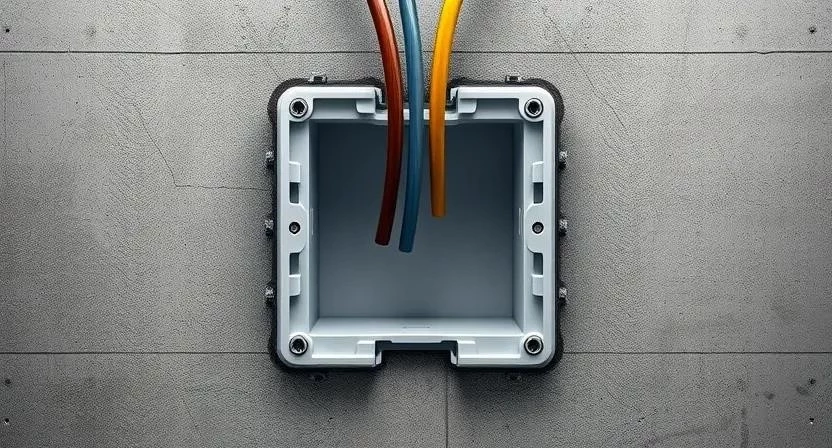

- Фиксация подрозетников (2-3 часа): установка коробок на гипс или алебастр.
- Зачистка концов проводов (1 час): снятие изоляции с помощью стриппера.
- Подключение контактов (2-4 часа): соединение проводов с зажимами механизма.
- Установка механизмов (1-2 часа): фиксация розеток в подрозетниках винтами.
- Монтаж декоративных рамок (1 час): установка лицевых панелей.
- Тестирование работоспособности (1 час): проверка напряжения индикатором.
Важный момент из практики: при штроблении бетонных перекрытий старайтесь не делать глубоких горизонтальных прорезов, чтобы не ослабить несущую конструкцию стены.
| Этап работы | Время выполнения | Особенности |
|---|---|---|
| Разметка | 2 часа | Соблюдение норм ПУЭ |
| Штробление | 6 часов | Использование пылесоса |
| Прокладка кабеля | 4 часа | Использование гофры |
| Монтаж коробок | 3 часа | Выравнивание по уровню |
| Подключение | 3 часа | Проверка затяжки винтов |
Технологические тонкости и нюансы
При фиксации подрозетников гипсовой смесью важно соблюдать температурный режим — помещение не должно быть слишком холодным, иначе смесь может потрескаться. Цветовая маркировка проводов должна быть строго соблюдена: фаза — коричневый или белый, ноль — синий, заземление — желто-зеленый. Особое внимание уделите затяжке винтов в клеммах: слишком слабый зажим приведет к нагреву и окислению, а перетяжка может повредить жилу кабеля.
Типичные промахи при самостоятельном монтаже
Новички часто допускают ошибки, которые могут привести к аварийным ситуациям. Однажды при монтаже в спальне я забыл подключить заземляющий провод к одной из розеток, что привело к срабатыванию УЗО при включении компьютера — всегда проверяйте наличие «земли» в каждой точке.
- Неправильная высота установки, затрудняющая доступ к розетке.
- Полное отсутствие заземления в сети.
- Перетяжка или недотяжка контактных винтов.
- Использование кабеля сечением 1.5 мм² для мощных розеток (нужно 2.5 мм²).
- Соединение проводов скруткой внутри подрозетника без использования клемм.
Финансовые расчеты и смета
Стоимость реализации проекта зависит от того, выполняется ли работа своими руками или силами профессиональной бригады. Основная экономия при самостоятельном монтаже достигается за счет отсутствия оплаты труда мастера.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 5000 руб. | 5000 руб. | 0 руб. |
| Работа (монтаж) | 0 руб. | 8000 руб. | 8000 руб. |
| Аренда инструмента | 1500 руб. | 0 руб. | -1500 руб. |
| 6500 руб. | 13000 руб. | 6500 руб. |
Эксплуатация и обслуживание системы
После завершения всех работ рекомендуется провести проверку затяжки контактов через год эксплуатации, так как материалы могут дать усадку. Следует соблюдать правила нагрузки: не подключайте несколько мощных приборов в одну розетку через разветвители. Срок службы качественных механизмов составляет от 10 до 25 лет при условии отсутствия перегрузок.
Современные альтернативы классическому монтажу
В некоторых случаях скрытая проводка невозможна или нецелесообразна. Тогда применяется открытая прокладка кабеля в пластиковых кабель-каналах, что упрощает доступ для ремонта. Для тех, кто не хочет штробить стены, существуют беспроводные выключатели, работающие по радиоканалу. Также популярны «умные» розетки с Wi-Fi модулем, позволяющие управлять электроприборами дистанционно через смартфон.
Ответы на популярные вопросы
На какой высоте ставить розетки?
Стандартная высота — 30 см от пола, для кухонных столешниц — 100-110 см.
Можно ли соединять провода в подрозетнике?
Да, но только с использованием сертифицированных зажимных клемм, скрутки запрещены.
Как выбрать сечение кабеля?
Для розеток используйте ВВГнг 3х2.5 мм², для выключателей и освещения — 3х1.5 мм².
Нужна ли гофра при монтаже в бетоне?
Да, гофра защищает кабель от механических повреждений и облегчает его замену.
Чем лучше фиксировать подрозетник?
Оптимальным вариантом является алебастр или гипсовая смесь из-за быстрого застывания.
Что делать, если розетка стоит криво?
Использовать строительный уровень при установке подрозетника и корректировать его положение до застывания смеси.
Как проверить работоспособность без нагрузки?
Использовать индикаторную отвертку или мультиметр для замера напряжения.
