Монтаж электропроводки в жилом помещении начинается с определения нагрузки на сеть. Правильный подбор сечения кабеля для квартиры исключает перегрев жил и риск короткого замыкания, что напрямую влияет на пожарную безопасность. Процесс проектирования обычно занимает от 2 до 5 дней, а стоимость материалов зависит от выбранного бренда и общего метража трасс. Точный расчет позволяет избежать перерасхода средств и гарантирует стабильную работу всех электроприборов.
Основы электротехнических расчетов
Перед закупкой материалов необходимо разобраться с понятиями мощности (ватты) и силы тока (амперы). Согласно правилам ПУЭ, каждый участок сети должен выдерживать максимальный ток, который будет проходить через него при одновременном включении всех приборов на линии. Оценка общего количества электрооборудования в квартире позволяет разделить сеть на группы: освещение, розетки, мощные потребители (плита, кондиционер). На проектирование схемы разводки уходит около 500-600 минут детальной работы с планом помещения.
Материалы для электромонтажа

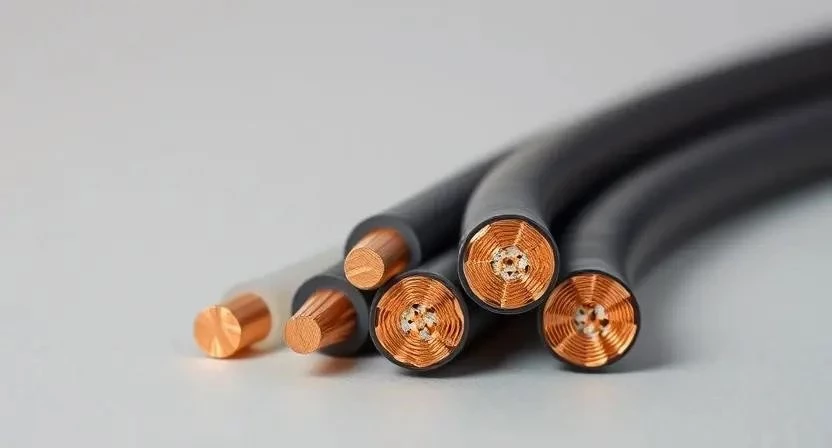

Для внутренней проводки в жилых помещениях оптимально использовать медный кабель марки ВВГнг-LS, который не распространяет горение и имеет низкое дымовыделение. В зависимости от назначения линии выбирается соответствующее сечение в мм2.
- Кабель ВВГнг-LS 3х1.5 мм2 для освещения;
- Кабель ВВГнг-LS 3х2.5 мм2 для стандартных розеток;
- Кабель ВВГнг-LS 3х4 мм2 для мощных электроплит;
- Кабель ВВГнг-LS 3х6 мм2 для ввода в квартиру;

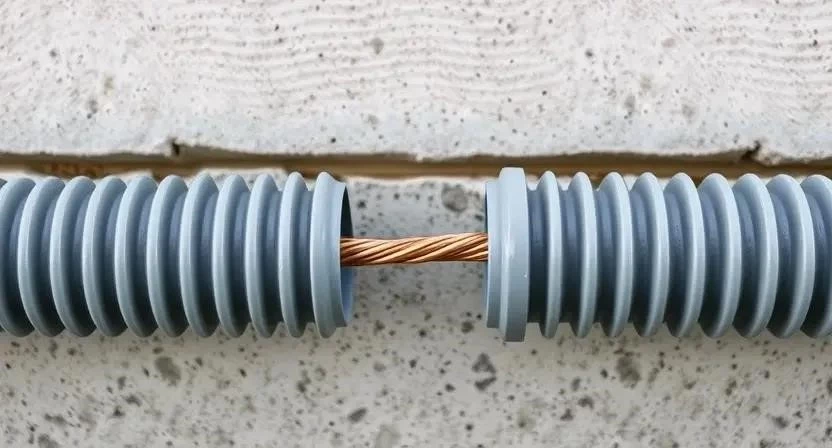

- Гофрированная труба ПВХ (диаметром 16-20 мм);
- Подрозетники для гипсокартона или бетона;
- Клеммники WAGO для соединений в коробках;
- Распределительные коробки из ударопрочного пластика.
| Материал | Расход на м2 (примерно) | Средняя цена за ед. | Назначение |
|---|---|---|---|
| ВВГнг-LS 3х1.5 | 2-3 м | 60 руб/м | Свет |
| ВВГнг-LS 3х2.5 | 4-6 м | 90 руб/м | Розетки |
| Гофра ПВХ 20мм | 5-7 м | 15 руб/м | Защита кабеля |
| Подрозетник | 1 шт на точку | 40 руб/шт | Монтаж розетки |
| Клеммы WAGO | 3-5 шт на коробку | 25 руб/шт | Соединение жил |
Инструментарий электрика
Качественный электромонтаж невозможен без специализированного оборудования, которое обеспечивает точность соединений и безопасность работ.
- Стриппер для быстрой зачистки изоляции;
- Пассатижи с изолированными ручками;
- Мультиметр для проверки целостности линий;
- Набор диэлектрических отверток;
- Перфоратор с алмазными коронками для штробления;
- Строительный уровень;
- Разметочный карандаш.
Организация пространства перед работами
Первым этапом становится детальное планирование расположения всех розеток, выключателей и точек освещения. Важно учесть расстановку мебели, чтобы розетки не оказались перекрыты шкафами или диванами. После этого определяются основные трассы прокладки кабеля, которые должны идти строго вертикально или горизонтально. Вся мебель в комнате укрывается защитной пленкой для предотвращения попадания строительной пыли.
Подготовка стен к прокладке кабеля
Разметка стен выполняется с помощью уровня и карандаша, исходя из утвержденного плана. Далее следует штробление — создание каналов в стенах под кабель и подрозетники. После вырезания штроб поверхность тщательно очищается от бетонной крошки и пыли с помощью строительного пылесоса. Обязательно проверяется глубина каналов: кабель должен быть полностью утоплен в стену, чтобы при последующей штукатурке не произошло повреждения изоляции.
Технология подбора и монтажа проводки
Процесс выбора сечения и установки кабеля состоит из последовательных технических этапов. Из личного опыта: при расчете мощности на кухню всегда закладывайте запас в 30%, так как со временем добавляются новые приборы вроде кофемашины или мощного блендера.
- Составление полного списка всех электроприборов в квартире (2-3 часа).
- Расчет суммарной мощности на каждую отдельную линию (1-2 часа).
- Определение силы тока по формуле I = P / (U * cos φ) (1 час).
- Выбор сечения по таблице допустимых токов (30 мин).
- Подбор автоматического выключателя, номинал которого ниже предела нагрузки кабеля (30 мин).
- Выбор марки кабеля (рекомендуется ВВГнг-LS) (30 мин).
- Прокладка кабеля в гофрированной трубе по штробам (1-3 дня).
- Монтаж и соединение проводов в распределительных коробках (1-2 дня).
- Подключение всех линий к электрощитку (1 день).
- Тестирование линии на прозвон и отсутствие короткого замыкания (3-5 часов).
- Маркировка каждого кабеля в щитке для удобства обслуживания (2 часа).
- Заделка штроб гипсовой или цементной смесью (1-2 дня).
| Этап работ | Время выполнения | Особенности |
|---|---|---|
| Проектирование | 1 день | Расчет нагрузок |
| Штробление | 2-3 дня | Высокий уровень пыли |
| Прокладка кабеля | 2 дня | Использование гофры |
| Сборка щитка | 1 день | Установка автоматов |
| Тестирование | 4 часа | Проверка мультиметром |
Технические нюансы и правила
При монтаже важно учитывать температурный режим: кабель в стене нагревается сильнее, чем на открытом воздухе, что может снизить его допустимую нагрузку. Длина линии также влияет на падение напряжения; при очень длинных трассах (более 30-50 метров) рекомендуется увеличивать сечение на один шаг. Категорически запрещено соединять медные и алюминиевые жилы напрямую из-за электрохимической коррозии. Соблюдайте правила изгиба кабеля: радиус изгиба не должен быть меньше 6-10 диаметров кабеля, чтобы не повредить структуру жил.
Типичные ошибки при электромонтаже
Многие новички пытаются сэкономить, используя кабель сечением 1.5 мм2 для розеток, что приводит к перегреву при включении чайника или обогревателя. Однажды я столкнулся с ситуацией, когда из-за использования слишком тонкого провода на линии стиральной машины изоляция начала плавиться, что было обнаружено только при тепловизионном обследовании.
- Отсутствие заземления в старых домах при установке новых розеток.
- Неправильный подбор автомата (например, установка автомата на 25А на кабель 1.5 мм2).
- Использование скруток вместо специализированных клеммников или сварки.
- Прокладка кабеля без гофры в бетонных стенах.
- Игнорирование разделения линий света и розеток.
Оценка стоимости реализации
| Сечение кабеля | Цена за метр (средняя) | Работа мастера (за метр) | |
|---|---|---|---|
| 1.5 мм2 | 60 руб. | 150 руб. | 210 руб. |
| 2.5 мм2 | 90 руб. | 180 руб. | 270 руб. |
| 4.0 мм2 | 140 руб. | 220 руб. | 360 руб. |
| 6.0 мм2 | 200 руб. | 250 руб. | 450 руб. |
| Гофра + расходники | 30 руб. | 50 руб. | 80 руб. |
| Статья расходов (1-к квартира) | С мастером | Своими руками | Экономия |
|---|---|---|---|
| Кабель и гофра | 15 000 руб. | 15 000 руб. | 0 руб. |
| Автоматы и щиток | 8 000 руб. | 8 000 руб. | 0 руб. |
| Работа по монтажу | 35 000 руб. | 0 руб. | 35 000 руб. |
| Расходные материалы | 5 000 руб. | 5 000 руб. | 0 руб. |
| ИТОГО | 63 000 руб. | 28 000 руб. | 35 000 руб. |
Эксплуатация и обслуживание сети
После завершения работ необходимо проводить ревизию контактов в электрощитке один раз в год, подтягивая винтовые зажимы. Рекомендуется раз в несколько лет проверять сеть тепловизором под максимальной нагрузкой для выявления скрытых перегревов в коробках. Современный медный кабель с качественной изоляцией имеет срок службы до 30 лет при условии соблюдения норм нагрузки.
Альтернативные способы организации сети
Для тех, кто не хочет штробить стены, существуют модульные системы прокладки в кабель-каналах. В некоторых случаях для освещения применяются беспроводные решения (умные реле и выключатели), которые позволяют менять сценарии света без перекладки проводов. При выборе бренда стоит сравнивать ГОСТ-кабели с ТУ-кабелями: в последних сечение жилы часто занижено на 10-20%, что делает их менее безопасными.
Ответы на популярные вопросы
Можно ли использовать кабель 1.5 мм2 для розеток?
Это запрещено ПУЭ. Для розеток минимальное сечение должно быть 2.5 мм2, чтобы выдержать стандартную нагрузку 16А.
Что будет, если сечение кабеля больше необходимого?
Никаких негативных последствий для сети не будет, напротив, уменьшится нагрев и падение напряжения, но вырастет стоимость материалов и усложнится монтаж.
Какой кабель лучше для кухни?
Для кухни рекомендуется прокладывать отдельные линии сечением 2.5 мм2 для каждого мощного прибора (посудомойка, духовка, микроволновка).
Зачем нужен индекс LS в ВВГнг-LS?
LS (Low Smoke) означает низкое дымовыделение при горении, что критически важно для эвакуации людей из квартиры при пожаре.
Как рассчитать нагрузку на одну линию?
Сложите мощность (ватты) всех приборов, которые будут включены одновременно, и разделите на напряжение 220В.
Можно ли менять сечение в середине линии?
Нет, сечение должно быть единым по всей длине от автомата до потребителя. Переход на меньшее сечение создаст узкое место и риск перегрева.
Какой автомат ставить на кабель 2.5 мм2?
Оптимальный номинал автоматического выключателя для такого сечения — 16 Ампер.
Нужно ли считать запас мощности?
Да, рекомендуется закладывать запас 20-30% на случай будущего расширения парка техники.
