Монтаж электрики в новой квартире часто начинается с полного демонтажа заводской сети из-за её несоответствия нормам безопасности. Профессиональный электромонтаж в объекте площадью 60 м² обходится в среднем от 40 до 120 тысяч рублей и занимает около недели. Чтобы минимизировать ошибки электропроводки в новостройках, необходимо строго следовать ПУЭ. Правильный подход исключает риск короткого замыкания и дорогостоящего переделывания отделки.
Базовые требования и подготовка к работам
Первоочередной задачей является детальная оценка состояния сети, оставленной застройщиком. Зачастую медные жилы имеют недостаточное сечение или неправильную маркировку фаз. Для работы потребуются базовые навыки электрики и строгое соблюдение ГОСТ и ПУЭ. Общий срок реализации проекта зависит от сложности схемы, но обычно составляет от 5 до 12 рабочих дней. Безопасность эксплуатации напрямую зависит от точности расчетов нагрузки на каждую линию.
Перечень материалов для электромонтажа
Для обеспечения пожарной безопасности рекомендуется использовать кабель ВВГнг-LS, который не поддерживает горение и имеет низкое дымовыделение. Расход кабеля на квартиру рассчитывается исходя из длины трасс с учетом запаса 10-15% на изгибы и подключения. Для защиты линий используются автоматические выключатели и УЗО, подобранные под мощность конкретных приборов.
- Кабель ВВГнг-LS 3х2.5 для розеточных групп;
- Кабель ВВГнг-LS 3х1.5 для освещения;
- Автоматические выключатели (10А, 16А, 25А);
- Устройства защитного отключения (УЗО) с током утечки 30мА;
- Гофрированные шланги ПВХ (диаметром 16-20 мм);
- Подрозетники для бетона или гипсокартона;
- Клеммники WAGO или винтовые зажимы;
- Распределительные коробки;
- Электрический щит на DIN-рейку.
| Тип кабеля | Назначение | Рекомендуемое сечение | Примерная цена за метр |
|---|---|---|---|
| ВВГнг-LS 3х2.5 | Силовые розетки | 2.5 мм² | 85 руб. |
| ВВГнг-LS 3х1.5 | Осветительные приборы | 1.5 мм² | 65 руб. |
| ВВГнг-LS 3х4.0 | Варочная панель/Духовка | 4.0 мм² | 130 руб. |
| ВВГнг-LS 3х6.0 | Мощное оборудование | 6.0 мм² | 190 руб. |
| ПВХ Гофра 20мм | Защита проводки | — | 25 руб. |
Инструментарий для качественной разводки
Качественный результат невозможен без специализированного оборудования. Использование бытовых инструментов часто приводит к повреждению изоляции или неровным штробам. В ряде случаев выгоднее взять профессиональный штроборез в аренду, чем покупать дешевый аналог. Точность соединений проверяется с помощью мультиметра.
- Перфоратор с режимом удара и сверления;
- Штроборез с пылесосом для чистых прорезей;
- Стриппер для быстрого снятия изоляции;
- Цифровой мультиметр для прозвонки цепей;
- Строительный уровень или лазерный нивелир;
- Набор диэлектрических отверток;
- Пассатижи и кусачки;
- Дрель с коронками по бетону.
| Инструмент | Функция | Альтернатива |
|---|---|---|
| Перфоратор | Создание отверстий и штроб | Зубило и молоток |
| Штроборез | Создание ровных канавок | Болгарка (УШМ) |
| Стриппер | Безопасное снятие оболочки | Канцелярский нож |
| Мультиметр | Диагностика напряжения и разрывов | Индикаторная отвертка |
| Лазерный уровень | Разметка точек по горизонтали | Пузырьковый уровень |
Организация пространства перед началом работ
Планирование расстановки мебели и бытовой техники позволяет точно определить места установки розеток. Разметка точек питания выполняется на стенах с помощью маркера, учитывая высоту выключателей и специфику подключения кухонного гарнитура. Стены и пол защищаются плотной пленкой, чтобы строительная пыль не проникла в вентиляцию и соседние комнаты.

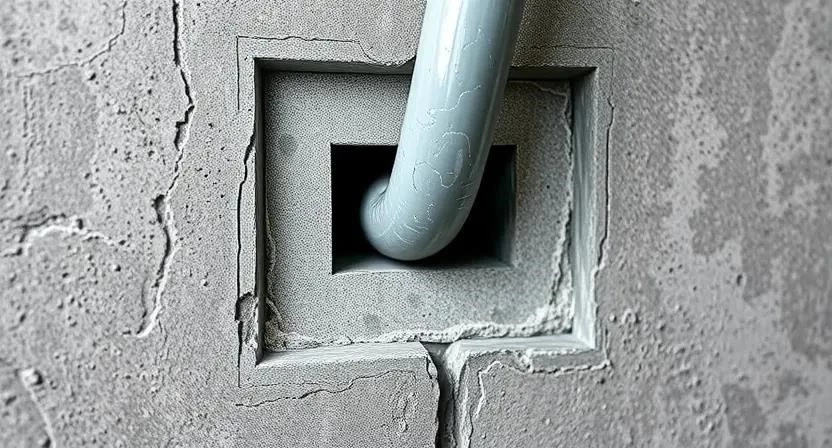

Технология подготовки стен к прокладке кабеля
Штробление стен производится строго по вертикали и горизонтали, без диагональных линий. Глубина канавок должна быть достаточной, чтобы кабель в гофре полностью скрывался в стене и не мешал последующему оштукатуриванию. После прорезания штроб поверхность очищается от бетонной крошки и пыли с помощью пылесоса. Тщательная проверка готовности поверхности исключает появление пустот под слоем штукатурки.
Алгоритм проведения электромонтажных работ
Соблюдение последовательности действий гарантирует отсутствие ошибок в схеме разводки электрики. Каждый этап требует контроля качества перед переходом к следующему.
- Составление схемы (2-4 часа). Определение всех потребителей и расчет нагрузки. Ошибка на этом этапе ведет к перегрузке сети.
- Разметка (3-6 часов). Перенос схемы на стены. Важно учитывать габариты мебели.
- Штробление (1-2 дня). Прорезание каналов под кабель. Из личного опыта: если сделать штробу слишком узкой, при затирке штукатуркой кабель может «выдавить» наружу.
- Установка подрозетников (4-8 часов). Алмазное бурение отверстий и фиксация коробок.
- Прокладка кабелей в гофре (1-2 дня). Растяжка линий от щитка к точкам.
- Монтаж распределительных коробок (5-10 часов). Установка узлов соединения проводов.

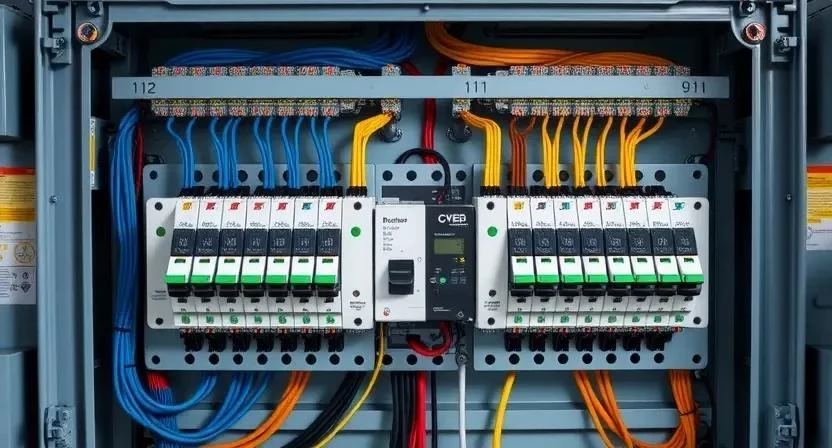

- Сборка электрощита (6-12 часов). Установка автоматов, УЗО и шин заземления.
- Соединение проводов (1-2 дня). Соединение жил в коробках с помощью клеммников.
- Тестирование (3-5 часов). Проверка каждой линии на отсутствие короткого замыкания.
- Финишная отделка (зависит от отделки). Заделка штроб и установка механизмов.
Технические тонкости и требования безопасности
Температурный режим в помещении при монтаже не должен быть экстремальным, чтобы изоляция кабеля сохраняла эластичность. Совместимость материалов проверяется по сертификатам соответствия. При изгибе кабеля важно соблюдать допустимый радиус, чтобы не повредить медную жилу. Заземление в новостройках реализуется через общую систему здания (TN-S или TN-C-S), что требует обязательного подключения всех розеток к заземляющему контуру.
Из личного опыта: однажды при слишком резком изгибе кабеля в углу произошел микроразрыв изоляции, который обнаружился только при замере сопротивления изоляции, что спасло от возможного пожара.
Типичные промахи при разводке электрики
Многие пытаются сэкономить на материалах или упростить технологию, что приводит к опасным последствиям.
- Использование кабеля сечением 1.5 мм² для силовых розеток.
- Полное отсутствие заземления в «мокрых» зонах (ванная, кухня).
- Применение скруток вместо сертифицированных клеммников.
- Перегрузка одной линии несколькими мощными приборами.
- Отказ от установки УЗО на линии ванной комнаты.
- Неправильный подбор номинала автомата (слишком мощный автомат не защитит тонкий провод).
- Прокладка кабеля по диагонали, что затрудняет последующий монтаж мебели.
- Игнорирование маркировки проводов в электрощите.
Финансовая смета и анализ затрат
Стоимость электромонтажа складывается из затрат на расходные материалы и оплаты труда специалистов. Самостоятельный монтаж позволяет сэкономить на работе, но требует покупки дорогостоящего инструмента.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы | 25 000 | 25 000 | 0 |
| Работа | 0 | 45 000 | 45 000 |
| Инструмент (покупка/аренда) | 15 000 | 0 | -15 000 |
| 40 000 | 70 000 | 30 000 |
| Этап проекта | Время выполнения | Особенность |
|---|---|---|
| Проектирование | 1 день | Учет всех электроприборов |
| Штробление и бурение | 2-3 дня | Максимальный уровень пыли |
| Прокладка трасс | 2 дня | Фиксация гофры клипсами |
| Сборка щита | 1 день | Маркировка каждой группы |
| Прозвонка и запуск | 1 день | Проверка под нагрузкой |
Контроль качества и эксплуатация сети
После завершения монтажа обязательна проверка изоляции мегаомметром и замер напряжения в каждой розетке. Сроки эксплуатации правильно смонтированной сети составляют до 25-30 лет. Обновление системы требуется только при значительном увеличении мощности потребляемого оборудования. Из личного опыта: регулярная проверка затяжки винтов в электрощите раз в два года предотвращает окисление контактов и их нагрев.
Варианты исполнения электропроводки

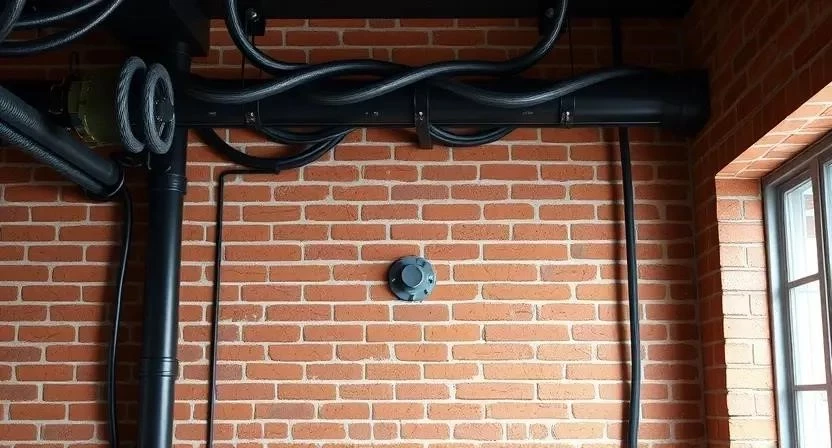

Помимо классического скрытого монтажа, существует открытая проводка в стиле лофт с использованием металлических труб или винтажных кабелей. Модульные системы позволяют быстро переносить розетки при изменении планировки. Скрытый монтаж эстетичнее, но требует трудоемкого штробления, в то время как открытый вариант проще в обслуживании и монтаже.
Ответы на популярные вопросы
Можно ли менять проводку без согласования? Внутри квартиры замена сети не требует согласования, если не затрагиваются общедомовые стояки и вводной щит.
Почему греются автоматы в щитке? Это происходит из-за плохого контакта проводов в зажимах или из-за постоянной перегрузки линии выше номинала автомата.
Какой кабель выбрать для кухни? Для розеток кухни используйте ВВГнг-LS 3х2.5, а для варочной панели — отдельную линию 3х4 или 3х6.
Нужен ли отдельный автомат на кондиционер? Да, кондиционер является мощным потребителем с пусковыми токами, поэтому требует выделенной линии и отдельного автомата.
Что делать, если кабель в стене поврежден? Необходимо найти место разрыва с помощью трассоискателя, вскрыть штробу и заменить поврежденный участок с помощью соединительной коробки.
Зачем нужно УЗО, если есть автоматы? Автомат защищает кабель от перегрузки и КЗ, а УЗО защищает человека от удара током при утечке тока на корпус прибора.
Можно ли использовать алюминиевый провод? Нет, согласно ПУЭ, в жилых помещениях использование алюминия запрещено, только медные жилы.
