Как выбрать распределительную коробку: виды и характеристики

Монтаж электропроводки в любом помещении требует создания надежных узлов разветвления сети. Неправильный подбор такого элемента часто приводит к перегреву контактов или серьезно затрудняет доступ к соединениям при последующем ремонте. Стоимость одного изделия невелика, однако ошибка в планировании увеличивает время монтажных работ на 20-30%. Чтобы понять, как выбрать распределительную коробку, необходимо детально изучить технические параметры и условия эксплуатации устройства.

Назначение и суть устройства

Распределительная коробка представляет собой специальный корпус, внутри которого осуществляется соединение нескольких кабелей. Ее основная задача заключается в защите электрических контактов от внешних воздействий и обеспечении безопасного разделения линий электропитания по разным потребителям. Эволюция материалов прошла долгий путь: от деревянных ящиков с открытой проводкой до стальных коробов, а затем к современным полимерам. Сегодня большинство систем базируется на использовании самозатухающего пластика, который сочетает в себе диэлектрические свойства и легкость монтажа.

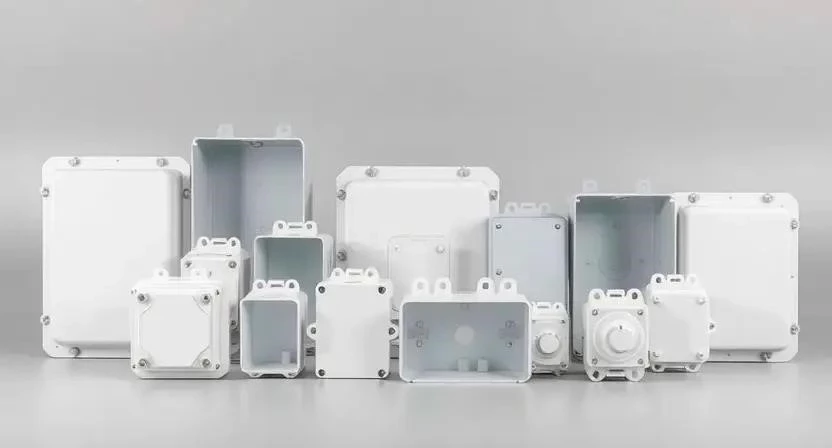

Разновидности и классификация

Выбор модели зависит от условий установки и требований к безопасности. По материалу изготовления выделяют изделия из пластика и металла. Первые доминируют в жилом секторе, вторые применяются в промышленных зонах с повышенными требованиями к механической прочности. По способу установки различают скрытые модели, которые встраиваются в стену, и открытые, закрепляемые поверх поверхности. Также существуют специализированные уличные варианты с повышенным уровнем герметичности.

Технические параметры и характеристики

При подборе изделия следует ориентироваться на ряд критических показателей. Размер корпуса должен позволять свободно разместить все жилы кабелей без их чрезмерного сжатия. Степень защиты IP определяет устойчивость к проникновению пыли и влаги. Класс горючести указывает на способность материала не поддерживать горение при коротком замыкании. Температурный режим важен для уличных installations, чтобы пластик не стал хрупким на морозе.

• Степень защиты IP (от IP20 до IP68).
• Габаритные размеры (длина, ширина, глубина).
• Материал корпуса (ПВХ, ABS, поликарбонат, сталь).
• Класс горючести (Г1, Г2).
• Количество предусмотренных вводов для кабеля.
• Диапазон рабочих температур.
• Наличие заземляющего контакта (для металла).
• Тип крепления (саморезы, защелки, клей).

Области применения

В обычных жилых комнатах чаще всего используют скрытые пластиковые коробки с минимальной степенью защиты. Санузлы требуют применения моделей с IP44 и выше из-за повышенной влажности. Для уличного монтажа подбирают корпуса из ультрафиолетостойкого поликарбоната, которые не желтеют и не трескаются на солнце. В промышленных помещениях с риском механических повреждений или высокой пожарной нагрузкой устанавливают металлические стаканы или герметичные стальные боксы.

Технология монтажа и установки

Качественный электромонтаж распределительной коробки требует строгого соблюдения последовательности действий. Сначала выполняется разметка мест установки с учетом расположения светильников и розеток. Затем производится штробление стен под размер корпуса и кабельные трассы.

Необходимые материалы:

• Распределительная коробка — 1 шт. на узел.
• Кабель ВВГнг-LS (сечение 2.5 мм² для розеток, 1.5 мм² для света).
• Клеммники WAGO или гильзы (из расчета 3-5 шт. на соединение).
• Гипсовая штукатурка для фиксации — 0.5 кг на коробку.
• Дюбель-гвозди (если монтаж открытый) — 2 шт.

Инструментарий:

• Перфоратор или штроборез.
• Зубило или специальный нож для штроб.
• Стриппер для зачистки изоляции.
• Набор отверток (крестовая, плоская).
• Строительный уровень.
• Пассатижи или кусачки.
• Рулетка и карандаш.

Процесс установки включает следующие этапы:

1. Разметка положения коробки на стене (5-10 мин).
2. Прорезание штроб под кабели и сам корпус (30-60 мин).
3. Очистка отверстия от строительного мусора (5 мин).
4. Установка коробки в нишу по уровню (10 мин).
5. Фиксация корпуса гипсовым раствором (15 мин).
6. Заводка кабелей в коробку с запасом 10-15 см (10 мин).
7. Зачистка концов проводов от внешней изоляции (5 мин).
8. Соединение жил с помощью клеммников или сварки (20-40 мин).
9. Проверка надежности каждого контакта путем легкого потягивания (10 мин).
10. Тестирование цепи с помощью мультиметра или индикатора (10 мин).
11. Укладка проводов внутрь корпуса без перегибов (5 мин).
12. Закрытие коробки крышкой (2 мин).

Важным нюансом является соблюдение температуры среды: при монтаже на улице следует избегать работы при температуре ниже -10°C, так как пластик становится хрупким. Время высыхания гипсовой смеси составляет от 2 до 12 часов в зависимости от слоя. Однажды я установил слишком маленькую коробку в гостиной, куда сходилось пять кабелей. В итоге провода пришлось буквально заталкивать силой, что привело к повреждению изоляции одного из них.

Типичные ошибки новичков включают отсутствие запаса провода внутри коробки и использование скруток без пайки или клемм. Для безопасности обязательно используйте заземление во всех узлах распределения. Расчет стоимости включает цену коробки (от 50 до 500 руб.), работу мастера по штроблению и монтажу (от 300 до 1000 руб. за узел). Экономия при самостоятельном выполнении составляет до 70% от стоимости работ.

Расчет количества и размеров

Определение числа коробок зависит от схемы разводки. При радиальной системе одна коробка обслуживает одну группу потребителей. В коридоре длинного дома я решил увеличить количество коробок, чтобы сократить длину каждого отдельного пролета. Это позволило использовать кабель меньшего сечения для второстепенных линий без потери напряжения.

Обзор производителей

На рынке представлены бренды разного ценового сегмента. Schneider Electric и Legrand предлагают премиальные решения с идеальной геометрией и высококачественным пластиком, который не деформируется при нагреве. ABB специализируется на надежных промышленных и бытовых сериях. Бюджетные аналоги из Китая или локальных заводов подходят для простых задач, но часто имеют заусенцы на пластике и менее стойкие защелки. Различие в качестве проявляется в долговечности креплений и точности прилегания крышки.

Преимущества и недостатки материалов

Пластиковые модели являются стандартом для современного жилья. Их основные плюсы:

1. Полная электрическая изоляция корпуса.
2. Низкая стоимость изделия.
3. Простота сверления отверстий под ввод.
4. Отсутствие коррозии во влажной среде.
5. Малый вес и легкость транспортировки.
6. Широкий выбор размеров.

Металлические варианты имеют свои специфические минусы:

• Необходимость обязательного заземления корпуса.
• Высокий вес изделия.
• Сложность обработки (требуется сверло по металлу).
• Подверженность коррозии без специального покрытия.
• Более высокая стоимость.
• Риск получить порез при монтаже.
• Сложность установки в гипсокартонные перегородки.

Сравнение с альтернативными решениями

Часто в качестве распределительных узлов используют глубокие подрозетники. При замене старой проводки в хрущевке я заменил все скрытые коробки на глубокие подрозетники. Теперь любой доступ к соединениям осуществляется за секунду, не требуя штробления стен.

Стоимость и места приобретения

Средний диапазон цен варьируется от 40 рублей за простую пластиковую коробку до 1200 рублей за специализированный уличный бокс с IP67. На стоимость влияют материал, степень защиты и бренд. Приобрести изделия можно в крупных строительных гипермаркетах, где доступен широкий ассортимент, или в специализированных магазинах электротехники. Онлайн-площадки удобны для заказа редких размеров или оптовых партий, однако требуют проверки целостности пластика при получении.

Анализ отзывов пользователей

Профессиональные электромонтажники в своих отзывах чаще всего хвалят брендовые коробки за удобство фиксации крышки и качественные выбивные отверстия. Домашние мастера часто жалуются на слишком малый объем бюджетных моделей, в которых тесно размещать современные клеммники. Популярным мнением является рекомендация всегда брать коробку на один размер больше, чем кажется необходимым по расчету. Положительные отзывы касаются влагостойких серий, которые успешно выдерживают многолетнюю эксплуатацию в сырых подвалах.

Ответы на часто задаваемые вопросы

Можно ли ставить коробку в ванной?
Да, но только влагозащищенные модели с индексом IP44 и выше, установленные вдали от прямого попадания воды.

Какая IP защита нужна для улицы?
Рекомендуется использовать IP65 или IP67, чтобы исключить попадание дождя и пыли внутрь корпуса.

Что лучше: скрутка или клеммы?
Клеммники (например, WAGO) значительно надежнее, проще в монтаже и безопаснее, чем обычная скрутка.

Нужно ли красить коробку?
Пластиковые коробки обычно красят в цвет стен, используя акриловые краски, чтобы они были незаметны.

Можно ли использовать одну коробку для всех комнат?
Нет, это приведет к огромному количеству кабелей в одном узле, что создаст риск перегрева и усложнит поиск неисправности.

Как закрепить коробку в гипсокартоне?
Используются специальные коробки с зажимными «ушками» или монтажная пена.

Обязательно ли использовать заземление в металлической коробке?
Да, это требование безопасности, чтобы исключить поражение током при пробое изоляции на корпус.

Как рассчитать размер коробки?
Сложите количество всех входящих и выходящих кабелей и выберите модель по таблице соответствия объема.
