Обеспечение электробезопасности здания начинается с правильного подбора защитной аппаратуры. Ошибка в расчетах может привести к оплавлению изоляции или пожару, поэтому процесс требует предельной точности. Чтобы понять, как выбрать автоматический выключатель по току, необходимо затратить около одного часа на расчеты и изучение технических параметров. Правильно подобранный номинал гарантирует стабильную работу всей сети и защиту кабельных линий.
Основы электробезопасности и принципы подбора
Перед началом работ следует разобраться в базовых понятиях силы тока и напряжения. Главный принцип заключается в том, что номинал автомата должен быть ниже максимально допустимого тока, который может выдержать кабель, но выше рабочего тока нагрузки. Если поставить слишком мощный автомат, провод сгорит раньше, чем сработает защита. Время на проведение точных расчетов и подбор компонентов обычно занимает от 30 до 60 минут.
Перечень необходимых комплектующих
Для качественного монтажа требуются сертифицированные устройства и расходные материалы. Рекомендуется использовать проверенные бренды, такие как Schneider, ABB или IEK.
- Автоматические выключатели (согласно расчетному номиналу)
- Медные кабельные наконечники (НШВИ)
- DIN-рейка для крепления модулей
- Изоляционная лента или термоусадка
- Маркировочные бирки для линий
- Клеммные зажимы
- Шины нулевые и заземляющие
- Провод медный соответствующего сечения
Для быстрого подбора используется следующая зависимость:
| Сечение медного кабеля (мм²) | Номинал автомата (А) | Максимальная нагрузка (кВт) | Применение | Тип линии |
|---|---|---|---|---|
| 1.5 | 10 | 2.2 | Освещение | Медь |
| 2.5 | 16 | 3.5 | Розетки стандарт | Медь |
| 2.5 | 20 | 4.4 | Розетки (повышенная) | Медь |
| 4 | 25 | 5.5 | Мощные приборы | Медь |
| 6 | 32 | 7.0 | Электроплита/Духовка | Медь |

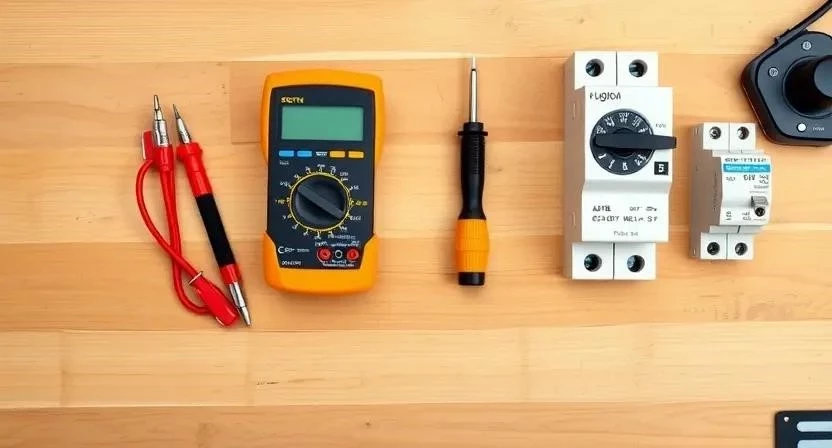

Инструментарий для монтажа
Наличие профессионального инструмента ускоряет процесс и исключает повреждение жил провода.
- Набор диэлектрических отверток (шлиц, крест)
- Стриппер для зачистки изоляции
- Мультиметр для замера напряжения
- Индикаторная отвертка
- Плоскогубцы с изолированными ручками
- Кримпер для обжима наконечников
- Фонарь налобный
Организация безопасного рабочего пространства
Безопасность при работе с электричеством является приоритетом. Первым делом необходимо произвести полное обесточивание сети, отключив вводной рубильник. После этого следует проверить отсутствие напряжения на всех фазных проводах с помощью мультиметра или индикатора. Рабочее место у щитка должно быть очищено от посторонних предметов и иметь достаточное освещение.

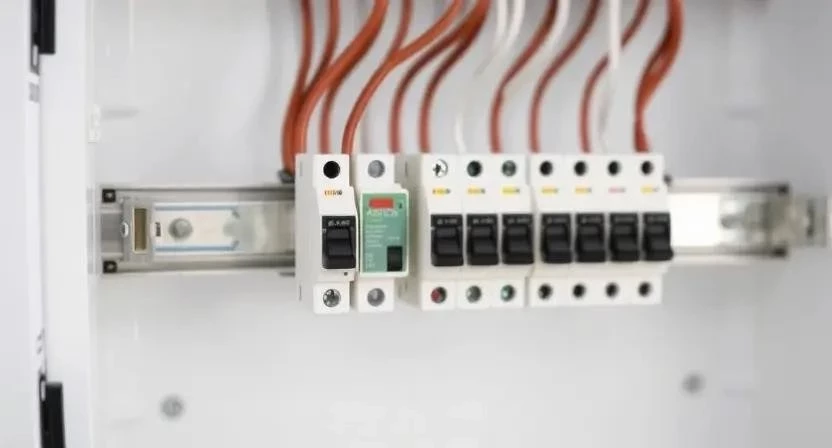

Подготовка электрощита к установке
Крепление модулей начинается с проверки надежности фиксации самого щитка к стене. DIN-рейка должна быть очищена от пыли и остатков строительного мусора. На этой стадии выполняется разметка мест установки модулей, чтобы обеспечить удобный доступ к рычагам управления и оставить пространство для укладки проводов. Надежная фиксация рейки предотвращает люфт автомата при эксплуатации.
Технология подбора и установки автомата
Процесс монтажа делится на аналитический и практический этапы. Сначала выполняется расчет нагрузки, затем физическая установка.
- Определение суммарной мощности всех потребителей на линии (15 мин).
- Расчет рабочего тока по формуле I = P / (U * cos φ) (10 мин).
- Выбор номинала автомата с запасом, используя коэффициент 1.2 (5 мин).
- Сопоставление выбранного номинала с допустимым током кабеля (5 мин).
- Подбор характеристики расцепителя B, C или D исходя из типа нагрузки (10 мин).
- Проверка совместимости с общим вводным автоматом для обеспечения селективности (5 мин).

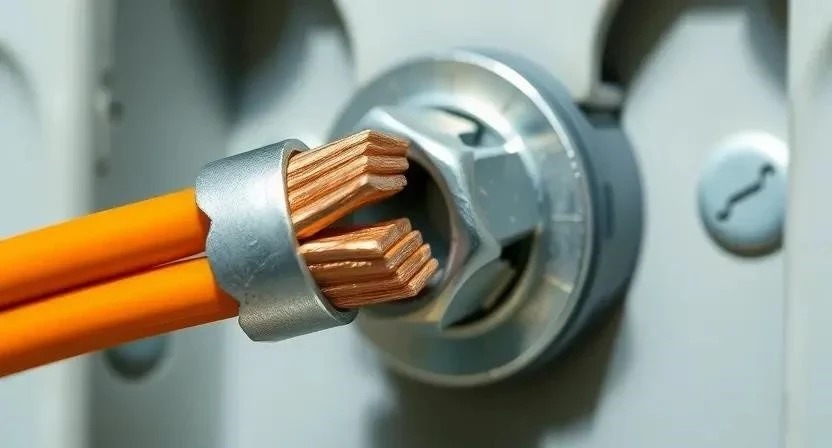

- Подготовка концов провода: зачистка и обжим наконечником (10 мин).
- Установка автоматического выключателя на DIN-рейку до щелчка (5 мин).
- Подключение фазного провода в клеммы устройства (10 мин).
- Затяжка винтов клемм до необходимого момента (5 мин).
- Проверка надежности контакта путем физической протяжки (5 мин).
- Тестовое включение и замер температуры клемм под нагрузкой (15 мин).
При выборе типа расцепителя следует руководствоваться следующей таблицей:
| Характеристика | Ток срабатывания | Особенности | Рекомендуемая нагрузка | Пример |
|---|---|---|---|---|
| B | 3-5 In | Быстрое срабатывание | Освещение, длинные линии | Светодиодные лампы |
| C | 5-10 In | Стандартный отклик | Бытовые розетки | Чайник, пылесос |
| D | 10-20 In | Задержка при пуске | Мощные двигатели | Кондиционер, насос |
Для разных групп потребителей расчет тока будет отличаться:
| Группа потребителей | Мощность (Вт) | Ток (А) | Рекомендуемый автомат | Кабель (мм²) |
|---|---|---|---|---|
| Освещение комнаты | 500 | 2.3 | 10А | 1.5 |
| Розетки в спальне | 2500 | 11.4 | 16А | 2.5 |
| Кухонная зона | 4000 | 18.2 | 20А | 2.5 |
| Варочная панель | 7000 | 31.8 | 32А | 6.0 |
| Стиральная машина | 2200 | 10.0 | 16А | 2.5 |
Пример из опыта: При монтаже линии на кухню я изначально планировал поставить автомат на 16А, но после подсчета мощности чайника и микроволновки, которые работают одновременно, пришлось заменить его на 20А с использованием кабеля 2.5 мм², чтобы избежать постоянных срабатываний защиты.
Технические особенности эксплуатации
Важным фактором является температурный режим внутри электрощитка. При плотном монтаже модулей друг к другу возникает эффект взаимного нагрева, что может привести к ложному срабатыванию теплового расцепителя. Качественный контакт в клеммах исключает искрение и локальный перегрев. Рекомендуется оставлять небольшие зазоры между группами автоматов для лучшей вентиляции.
Пример из опыта: Однажды столкнулся с ситуацией, когда в тесном щитке автоматы стояли вплотную. Летом при пиковой нагрузке один из них начал отключаться без видимых причин. После установки небольших проставок между модулями проблема исчезла.
Типичные просчеты при монтаже
Ошибки в электромонтаже часто приводят к аварийным ситуациям. Наиболее распространенными являются следующие промахи:
- Установка слишком мощного автомата на тонкий кабель (например, 25А на 1.5 мм²).
- Применение дешевых безымянных брендов с нестабильными характеристиками.
- Недостаточная затяжка винтов в клеммах, что вызывает нагрев.
- Отсутствие наконечников на многожильном проводе.
- Игнорирование селективности (когда групповой автомат срабатывает раньше линейного).
Смета на материалы и работы
Стоимость оснащения одной линии зависит от выбранного бренда и сложности монтажа.
| Бренд | Надежность | Средняя цена за ед. | Срок службы | Сегмент |
|---|---|---|---|---|
| Schneider | Высокая | 800 — 1200 руб. | 15-20 лет | Премиум |
| ABB | Высокая | 900 — 1500 руб. | 15-20 лет | Премиум |
| IEK | Средняя | 200 — 400 руб. | 5-10 лет | Эконом |
Примерный расчет на одну линию:
- Автомат (средний сегмент) — 600 руб.
- Расходные материалы (наконечники, маркировка) — 100 руб.
- Работа мастера по установке и подключению — 1000 руб.
Пример из опыта: Решив сэкономить и установить самые дешевые автоматы, я через год обнаружил, что один из них перестал срабатывать при имитации перегрузки. Замена на Schneider увеличила стоимость сметы, но дала уверенность в безопасности.
Регламент обслуживания системы
После завершения монтажа требуется периодический контроль состояния оборудования. Раз в полгода необходимо проверять затяжку контактов, так как металл подвержен температурному расширению и сжатию. В периоды пиковых нагрузок (зимой) следует контролировать температуру корпуса автомата. Срок службы качественных устройств составляет от 10 до 20 лет, однако при частых срабатываниях механизм может износиться быстрее.
Сравнение типов защитных устройств
Обычный автоматический выключатель защищает только от короткого замыкания и перегрузки. Для защиты людей от удара током используется УЗО (устройство защитного отключения), которое реагирует на утечку тока. Дифференциальный автомат объединяет в одном корпусе функции обоих устройств. Замена одного модуля на комбинированный позволяет сэкономить место в щитке, но увеличивает стоимость материалов.
Ответы на популярные вопросы
Можно ли ставить автомат на 25А на кабель 2.5 мм²?
Это рискованно, так как допустимый ток для такого сечения обычно ограничен 20-25А. Рекомендуется ставить 16А или 20А для обеспечения запаса прочности.
Что будет, если выбрать слишком слабый автомат?
Произойдет частое ложное срабатывание защиты при включении обычных приборов, что создаст неудобства в эксплуатации.
В чем разница между характеристиками B и C?
Тип B срабатывает быстрее и используется для освещения, тип C имеет более высокий порог срабатывания и подходит для большинства бытовых розеток.
Нужно ли менять автоматы каждые 10 лет?
Обязательной замены не требуется, если устройства работают исправно и проходят проверку на срабатывание.
Как понять, что автомат вышел из строя?
Признаками являются: постоянный гул, запах горелого пластика, рычаг не фиксируется в верхнем положении или не срабатывает при перегрузке.
Можно ли ставить один автомат на всю квартиру?
Это категорически запрещено. Необходимо разделение на группы (свет, розетки, кухня, ванна) для безопасности и удобства ремонта.
Чем опасен алюминиевый провод в сочетании с современными автоматами?
Алюминий более хрупок и имеет свойство «течь» из-под зажима, что ведет к плохому контакту и сильному нагреву клемм.
Как рассчитать ток для кондиционера?
Необходимо взять номинальную мощность из паспорта устройства, разделить на 220В и добавить запас на пусковые токи, выбрав автомат с характеристикой D.
